12v转5v原理

12V转5V的原理是利用直流电压转换器，通过降压变换器实现的。下面我将详细解释该原理。

直流电压转换器是一种电子元件，用于将电路中的直流电压转换到所需的电压水平。在我们的案例中，我们需要将12V的直流电压转换为5V的直流电压。

直流电压转换器的核心部件是开关电源。它由主开关管、输出电感、变压器、滤波电容和负载组成。

首先，主开关管的工作由控制电路控制。当控制电路关闭主开关管时，电感处于充电状态。此时，输入电流将通过主开关通道、电感和输入电源建立一个环路来充电。当控制电路打开主开关时，电感将对电流进行阻断，导致磁场崩溃。此时，电感将产生一个电压波形，这个电压波形是一个脉冲信号。

接下来，这个脉冲信号经过变压器。变压器是由原/辅助绕组组成的。原绕组与主开关之间相连接，辅助绕组与输出电压之间相连。当脉冲信号通过原绕组时，变压器发生变化，产生一个在辅助绕组上的电压。

然后，这个输出的电压经过滤波电容。滤波电容用于平滑输出电压，减小电压的纹波。这使得输出电压更加稳定。

最后，输出电压被连接到负载上，以供电负载工作。在我们的案例中，负载需要5V直流电压，因此输出电压被调整为5V。

总结起来，12V转5V的原理是通过直流电压转换器实现的。这个转换器利用开关电源，通过主开关管、输出电感、变压器、滤波电容和负载等组件，将12V的直流电压转换为5V的直流电压。

合集下载

12V转交流220V逆变器工作原理

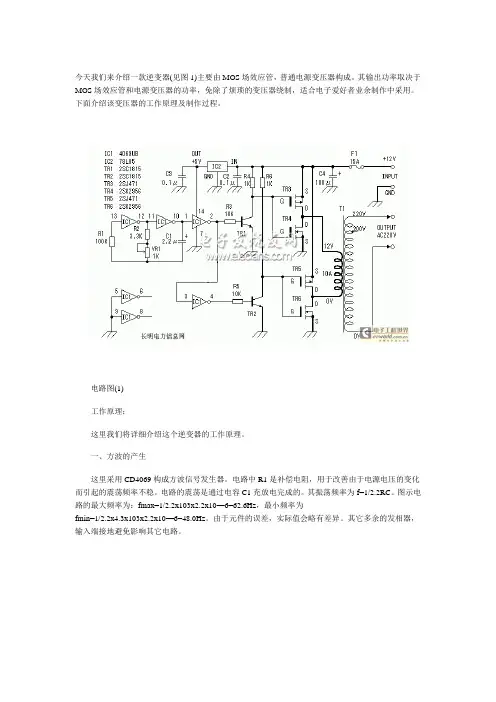

12V转交流220V逆变器工作原理

今天我们来介绍一款逆变器(见图1)主要由MOS场效应管，普通电源变压器构成。其输出功率取决于MOS场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。下面介绍该变压器的工作原理及制作过程。

电路图(1)

工作原理：

这里我们将详细介绍这个逆变器的工作原理。

一、方波的产生

这里采用CD4069构成方波信号发生器。电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的震荡频率不稳。电路的震荡是通过电容C1充放电完成的。其振荡频率为f=1/2.2RC。图示电路的最大频率为：fmax=1/2.2x103x2.2x10—6=62.6Hz，最小频率为fmin=1/2.2x4.3x103x2.2x10—6=48.0Hz。由于元件的误差，实际值会略有差异。其它多余的发相器，输入端接地避免影响其它电路。

图2

二、 场效应管驱动电路。

由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。如图3所示。

图3

三、 场效应管电源开关电路。

场效应管是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS场效应管的工作原理。

MOS场效应管也被称为MOS FET，即Metal Oxide Semiconductor Field Effect Transistor(金属氧化物半导体场效应管)的缩写。它一般有耗尽型和增强型两种。本文使用的是增强型MOS场效应管，其内部结构见图4。它可分为NPN型和PNP型。NPN型通常称为N沟道型，PNP型通常称P沟道型。由图可看出，对于N沟道型的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。我们知道一般三极管是由输入的电流控制输出的电流。但对于场效应管，其输出电流是由输入的电压(或称场电压)控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。

PW2330规格书,12V转5V,3.3V稳压电源芯片,1A-5安

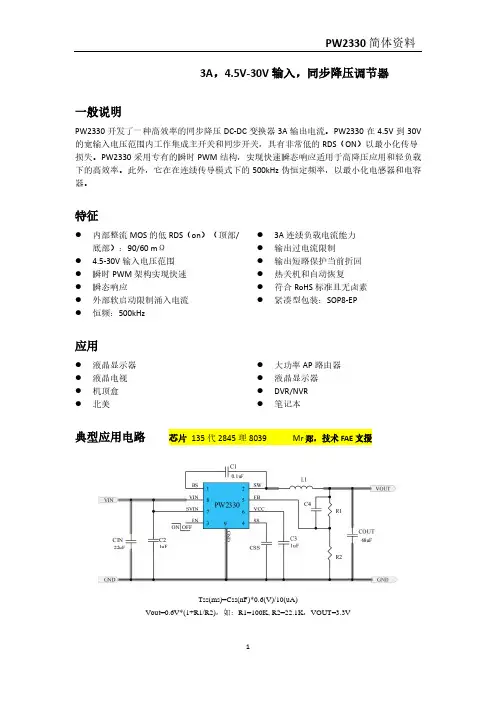

PW2330规格书,12V转5V,3.3V稳压电源芯片,1A-5安

PW2330简体资料

1 3A，4.5V-30V输入，同步降压调节器

一般说明

PW2330开发了一种高效率的同步降压DC-DC变换器3A输出电流。PW2330在4.5V到30V的宽输入电压范围内工作集成主开关和同步开关，具有非常低的RDS（ON）以最小化传导 损失。PW2330采用专有的瞬时PWM结构，实现快速瞬态响应适用于高降压应用和轻负载下的高效率。此外，它在在连续传导模式下的500kHz伪恒定频率，以最小化电感器和电容器。

特征

⚫ 内部整流MOS的低RDS（on）（顶部/

底部）：90/60 mΩ ⚫ 4.5-30V输入电压范围 ⚫ 瞬时PWM架构实现快速 ⚫ 瞬态响应 ⚫ 外部软启动限制涌入电流 ⚫ 恒频：500kHz ⚫ 3A连续负载电流能力 ⚫ 输出过电流限制 ⚫ 输出短路保护当前折回 ⚫ 热关机和自动恢复 ⚫ 符合RoHS标准且无卤素 ⚫ 紧凑型包装：SOP8-EP

应用

⚫ 液晶显示器 ⚫ 液晶电视 ⚫ 机顶盒 ⚫ 北美 ⚫ 大功率AP路由器 ⚫ 液晶显示器 ⚫ DVR/NVR

⚫ 笔记本

典型应用电路 芯片 135代2845理8039 Mr。郑，技术FAE支援

Tss(ms)=Css(nF)*0.6(V)/10(uA)

Vout=0.6V*(1+R1/R2)，如：R1=100K, R2=22.1K，VOUT=3.3V

PW2330简体资料

2 PIN分配/说明

数量 名称 功能

1 BS 供应高压侧闸门驱动器。将此引脚与带0.1uF陶瓷盖的SW销。

2 SW 感应器引脚。将此引脚连接到电感器的开关节点。

3 EN 启用控制。

4 SS 软启动编程引脚。将电容器从这个插脚连接到接地编程软启动时间。 Tss(ms)=Css(nF)*0.6(V)/10(uA)

5 FB 输出反馈引脚。将此销连接到输出电阻分压器，用于编程输出电压： Vout=0.6*(1+R1/R2)

6 VCC 内部3.3V LDO输出。内部模拟电路电源以及驱动电路。在该引脚和接地。

30V转15V,12V,9V,8V,6V,5V,3.3V,3V芯片选型介绍

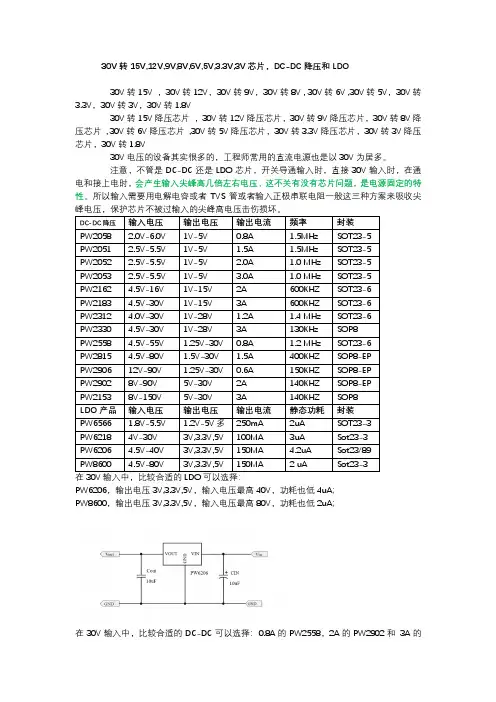

30V转15V,12V,9V,8V,6V,5V,3.3V,3V芯片选型介绍

30V转15V,12V,9V,8V,6V,5V,3.3V,3V芯片，DC-DC降压和LDO

30V转15V ，30V转12V，30V转9V，30V转8V , 30V转6V ,30V转5V，30V转

3.3V，30V转3V，30V转1.8V

30V转15V降压芯片 ，30V转12V降压芯片，30V转9V降压芯片，30V转8V降

压芯片 , 30V转6V降压芯片 ,30V转5V降压芯片，30V转3.3V降压芯片，30V转3V降压

芯片，30V转1.8V

30V电压的设备其实很多的，工程师常用的直流电源也是以30V为居多。

注意，不管是DC-DC还是LDO芯片，开关导通输入时，直接30V输入时，在通

电和接上电时，会产生输入尖峰高几倍左右电压，这不关有没有芯片问题，是电源固定的特

性。所以输入需要用电解电容或者TVS管或者输入正极串联电阻一般这三种方案来吸收尖峰电压，保护芯片不被过输入的尖峰高电压击伤损坏。

DC-DC降压 输入电压 输出电压 输出电流 频率 封装

PW2058 2.0V-6.0V 1V-5V 0.8A 1.5MHz SOT23-5

PW2051 2.5V-5.5V 1V-5V 1.5A 1.5MHz SOT23-5

PW2052 2.5V-5.5V 1V-5V 2.0A 1.0 MHz SOT23-5

PW2053 2.5V-5.5V 1V-5V 3.0A 1.0 MHz SOT23-5

PW2162 4.5V-16V 1V-15V 2A 600KHZ SOT23-6

PW2183 4.5V-30V 1V-15V 3A 600KHZ SOT23-6

PW2312 4.0V-30V 1V-28V 1.2A 1.4 MHz SOT23-6

PW2330 4.5V-30V 1V-28V 3A 130KHz SOP8

PW2558 4.5V-55V 1.25V-30V 0.8A 1.2 MHz SOT23-6

12V转220V交流逆变器工作原理

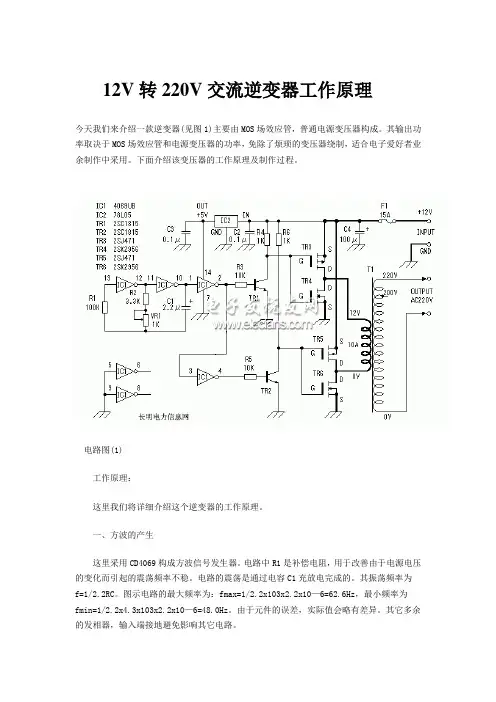

12V转220V交流逆变器工作原理
