直流12v变5v最简单方法
把DC12V变成DC5V，最简单的方法就是用直流降压电路。直流降压电路是一种经常用来将高电压变成低电压的电路，也是将电压降至更适宜的电压的一种常见技术。一般来说，直流降压电路的功能是将高电压或大电流的输入电源降至所需要的更低电压和电流水平。
首先要准备一只180转换模块，将电源线接到降压模块上，以DC12V 作为输入电压，它可以调整输出电流，例如输出DC5V到必要的电压水平。降压模块有两个可调式电阻，一个是高压感应电阻（HTR），另一个是低压调整电阻（LTR）。高压感应电阻（HTR）是模块的主要部件，它的抗阻值可以随着输入电压的变化而变化。调节低压调整电阻（LTR）的功率，可以调节模块的输出电压和输出电流的大小。
最后，记得把输出电流的大小调整到正确的范围，并把输出电压调整到你所需要的
DC5V 电压水平，即可完成从 DC12V 变换成 DC5V 的工作，完成后即可将降压模块和电源相连接，从而实现直流12v变成DC5V的任务。
二极管接到12V和5V要多大的电阻
将绿色的发光二极管接到12V和5V的直流电上需要多大的电阻？
发光管电流一般5~10mA压降2V，12V电源串接1K~2K电阻，5V串接470~1K电阻。
高亮度的一般也不超过25mA，除非是那种1W、3W、5W的。
现在的高亮度发光管用作指示灯，电流在10mA-20mA已够亮了。发光管的工作电压因不同颜色而不同，一般在2-3V间，可选2.5V。
串联电阻=(12-2.5)/10=1KΩ至(12-2.5)/20=470Ω。
如果仅达到发光目的，不考虑效率，按下式计算：
R=（电源电压-发光二极管输入电压）/发光二极管电流
R =（220-2）/20=10.9K欧
如何用数字万用表测三极管
今天拿到一块电路板,电路里有几个三极管,上网查它们的资料,结果没有找到和器件标识一样的器件资料.为了准确可靠,决定自己拿万用表测.
首先我们要先找到基极并判断是PNP还是NPN管。看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
数字万用表处于二极管档时，红表笔代表正电极。
选数字万用表的二极管挡，用红表笔去接三极管的某一管脚，用黑笔分别接另外两个管脚，如果表的液晶屏上两次都显示有零点几伏的电压,那么此管应为NPN管且红表笔所接的那一个管脚是基极。如果两次所显的为„OL‟,那么红表笔所接的的那一个管脚便是PNP型管的基极。
在判别出管子的型号和基极的基础上，可以再判别发射极和集电极。仍用二极管挡，对于
NPN管 令红表笔接其„B‟极，黑表笔分别接另两个脚上，两次测得的极间电压中，电压微高的那一极为„E‟极，电压低一些的那极为„C‟极。如果是 PNP管，令黑表笔接其„B‟极，同样所得电压高的为„E‟极电压低一些的为„C‟。
---例如：用红表笔接 C9018的中间那个脚，黑表笔分别接另外两个管脚，可得0.719伏，0.731伏两个电压值。 其中0.719伏为“B”与“C”之间的电压，0.731伏为“B” 与“E”之间的电压。
CPU供电电路原理图
我们知道CPU核心电压有着越来越低的趋势，我们用的ATX电源供给主板的12V，5V直流电不可能直接给CPU供电，所以我们要一定的电路来进行高直流电压到低直流电压的转换，这种电路不仅仅用在CPU的供电上，但是今天我们把注意力集中在这里。我们先简单介绍一下供电电路的原理，以便大家理解。
一般而言，有两种供电方式。
1.线性电源供电方式
通过改变晶体管的导通程度来实现,晶体管相当于一个可变电阻串接在供电回路中。
上图只要是学过初中物理的都懂，通过电阻分压使得负载（这里想像为CPU）上的电压降低。虽然方法简单，但由于可变电阻与负载流过相同的电流，要消耗掉大量的能量并导致升温，电压转换效率非常低，一般主板不可能用这种方法。
2.开关电源供电方式
我们平时用的主板基本都用这种方式，原理图如下。
其工作原理比刚刚的电路复杂很多，笔者只能简单说说：ATX供给的12V电通过第一级LC电路滤波（图上L1，C1组成），送到两个场效应管和PWM控制芯片组成的电路，两个场效应管在PWM控制芯片的控制下轮流导通，提供如图所示的波形，然后经过第二级LC电路滤波形成所需要的电压了。
上图中的电路就是我们说的“单相”供电电路，使用到的元器件有输入部分的一个电感线圈、一个电容，控制部分的一个PWM控制芯片、两个场效应管，还有输出部分的一个线圈、一个电容。强调这些元器件是为了后文辨认几相供电做准备。
由于场效应管工作在开关状态，导通时的内阻和截止时的漏电流都较小，所以自身耗电量很小，避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。
多相供电的引入
单相供电一般能提供最大25A的电流，而现今常用的处理器早已超过了这个数字，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。
上图就是一个两相供电的示意图，其实就是两个单相电路的并联，因此它可以提供

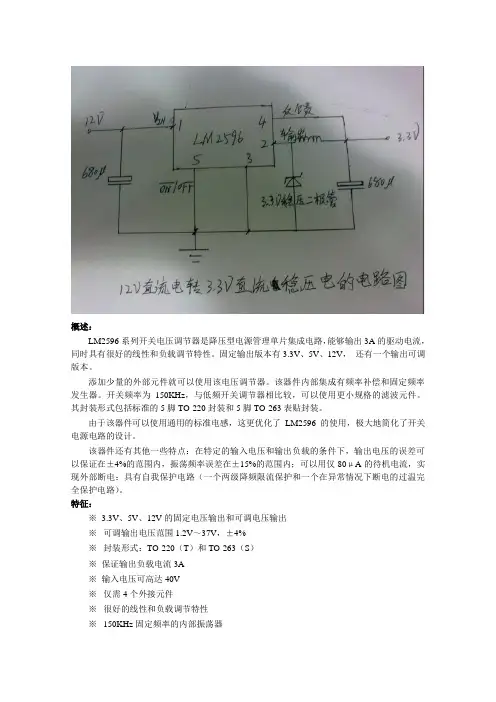

概述：
LM2596系列开关电压调节器是降压型电源管理单片集成电路，能够输出3A的驱动电流，同时具有很好的线性和负载调节特性。固定输出版本有3.3V、5V、12V， 还有一个输出可调版本。
添加少量的外部元件就可以使用该电压调节器。该器件内部集成有频率补偿和固定频率发生器。开关频率为150KHz，与低频开关调节器相比较，可以使用更小规格的滤波元件。
其封装形式包括标准的5脚TO-220封装和5脚TO-263表贴封装。
由于该器件可以使用通用的标准电感，这更优化了LM2596的使用，极大地简化了开关电源电路的设计。
该器件还有其他一些特点：在特定的输入电压和输出负载的条件下，输出电压的误差可以保证在±4%的范围内，振荡频率误差在±15%的范围内；可以用仅80μA的待机电流，实现外部断电；具有自我保护电路（一个两级降频限流保护和一个在异常情况下断电的过温完全保护电路）。
特征：
※ 3.3V、5V、12V的固定电压输出和可调电压输出
※ 可调输出电压范围1.2V～37V，±4%
※ 封装形式：TO-220（T）和TO-263（S）
※ 保证输出负载电流3A
※ 输入电压可高达40V
※ 仅需4个外接元件
※ 很好的线性和负载调节特性
※ 150KHz固定频率的内部振荡器
※ TTL关断能力
※ 低功耗待机模式，IQ的典型值为80μA
※ 高转换效率
※ 使用容易购买的标准电感
※ 具有过热保护和限流保护功能
应用：
※ 简易高效率降压调节器
※ 在卡上的开关电压调节器
※ 正到负电压转换器
专利号：5382918
典型电路（固定输出电压版本）：
封装和型号：
※ 弯曲交叉的引脚，通孔封装，5脚 TO-220 (T)
订货型号： LM2596T-3.3, LM2596T-5.0,LM2596T-12 or LM2596T-ADJ
※ 表面贴封装，5脚 TO-263 (S)
12V逆变器(直流12V转交流220逆变器)的原理及制作过程
这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。其输出功率取决
于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。下面介绍该逆变器的工作原理及制作过程。
12V逆变器电路图
逆变器电路图如下图所示:
12V逆变器原理
这里我们将详细介绍这个逆变器的工作原理。
方波信号发生电路（见图3）
图3
这里采用六反相器CD4069构成方波信号发生器。电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。电路的振荡是通过电容C1充放电完成的。其振
荡频率为f=1/2.2RC。图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;
最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地避免影响其它电路。
场效应管驱动电路
图4 由于方波信号发生器输出的振荡信号电压最大幅度为~5V，为充分驱动电源开关电路，
这里用TR1、TR2将振荡信号电压放大至0~12V。如图4所示。
MOS场效应管电源开关电路 这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工
作原理。
图5
MOS 场效应管也被称为MOS FET， 既Metal Oxide Semiconductor Field Effect Transistor
（金属氧化物半导体场效应管）的缩写。它一般有耗尽型和增强型两种。本文使用的为增强型MOS 场效应管，其内部结构见图5。它可分为NPN型PNP型。NPN型通常称为N沟道型，PNP型也叫P沟道型。由图可看出，对于N沟道的场效应管其源极和漏极接在N型半导体上，同样
对于P沟道的场效应管其源极和漏极则接在P型半导体上。我们知道一般三极管是由输入的电
