序号工艺编号规程编号材质管径(㎜)壁厚(㎜)焊接方法焊接材质
1PQR10-YL-01X525298钨极氩弧焊+焊条电弧焊ER50-6 Ф2.5E5015 Ф3.2
2PQR10-MX-01WPS11-MX-01L360NCS219.18.8钨极氩弧焊+焊条电弧焊ER50-G Ф2.4E5015 Ф3.2
3PQR10-MX-02WPS11-MX-02L245NCS114.35.3钨极氩弧焊+焊条电弧焊ER50-G Ф2.4E4315 Ф3.2
4PQR11-ZW-01WPS11-ZW-01L360NB40612.5焊条电弧焊+自保护药芯焊丝半自动焊E6010 Ф4.0E71T8-Ni1JH8 Ф2.0
5PQR10-TZ1-01(热处理)WPS10-TZ1-07L245NCS88.97.5钨极氩弧焊+焊条电弧焊 ER50-G Ф2.4 E4315 Ф3.2
6PQR10-TZ1-02(热处理)WPS10-TZ1-08L245NCS+20Ⅲ114.35.6钨极氩弧焊+焊条电弧焊 ER50-G Ф2.4 E4315 Ф2.5
7PQR10-TZ1-03(热处理)WPS10-TZ1-09L245NCS+16Mn114.3114.05.5 5.5钨极氩弧焊+焊条电弧焊 ER50-G Ф2.4 E4315 Ф2.5
8PQR10-TZ1-04(热处理)WPS10-TZ1-10L360QCS+20Ⅲ219.17.5钨极氩弧焊+焊条电弧焊 ER50-G Ф2.4 E4315 Ф3.2
9PQR10-TZ1-05(热处理)WPS10-TZ1-11L245NCS+20G114.3114.05.0 5.0钨极氩弧焊 ER50-G Ф2.4
10PQR10-TZ1-06(热处理)WPS10-TZ1-13L360QCS+L245NCS219.111钨极氩弧焊+焊条电弧焊 ER50-G Ф2.4 E4315 Ф3.2
11PQR10-TZ1-07(热处理)WPS10-TZ1-12L360QCS+LF2219.1220.011 11.5钨极氩弧焊+焊条电弧焊 ER50-G Ф2.4 E5015 Ф3.2

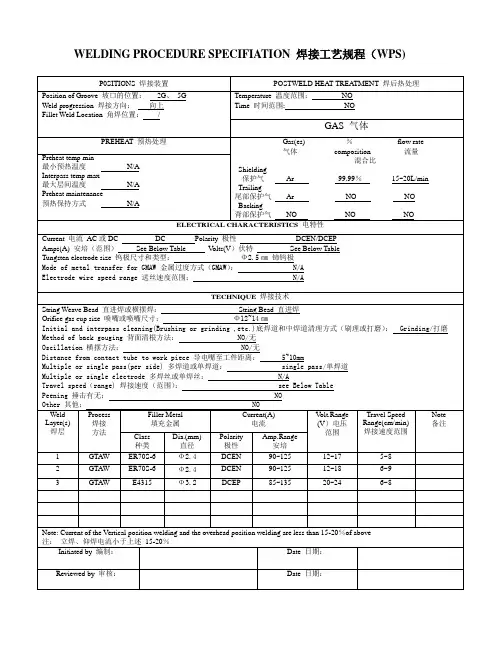

WELDING PROCEDURE SPECIFIATION 焊接工艺规程（WPS)
P0SITIONS 焊接装置 POSTWELD HEAT TREATMENT 焊后热处理
Position of Groove 坡口的位置： 2G、 5G
Weld progression 焊接方向： 向上
Fillet Weld Location 角焊位置： /
Temperature 温度范围： NO
Time 时间范围: NO
GAS 气体
PREHEAT 预热处理 Gas(es) ％ flow rate
气体 composition 流量
混合比
Shielding
保护气 Ar 99.99％ 15~20L/min
Trailing
尾部保护气 Ar NO NO
Backing
背部保护气 NO NO NO Preheat temp min
最小预热温度 N/A
Interpass temp max
最大层间温度 N/A
Preheat maintenance
预热保持方式 N/A
ELECTRICAL CHARACTERISTICS 电特性
Current 电流 AC或DC DC Polarity 极性 DCEN/DCEP
焊接工艺评定目录
陕西化建工程有限责任公司焊检培训中心 陕西化建工程有限责任公司焊接工艺评定目录
类别：压力容器 标准：JB4708—2000《钢制压力容器焊接工艺评定》
序
号 工艺评定编号 材质分类 规 格 焊接材料 焊接方法 焊接位置 适用范围 说明书
编 号
1 Ⅰ-P10-D·1G·S·V Q235B δ=10 E4303 手工电弧焊 平 焊 Ⅰ.δ=板对接及平角焊 WP92-48
2 Ⅱ-P12-M?1G?I 16MnR δ=12 HO8A,HJ431
φ4 埋弧焊 平 焊 Ⅱ.δ=9-18 板对接及平角焊 WP92-11
3 Ⅱ/Ⅶ-P24/φ89×4-D?1TP?J?V 16Mn/
1Cr18Ni9Ti 24/
φ89×4 A307,φ 手工电弧焊 垂直俯焊 Ⅱ/Ⅶ,δ=15-36&8-15
焊件:管板 WP92-12
4 SPV36-P24-D?2G?J?X SPV36 δ=24 J507φ4 手工电弧焊 立 焊 SPV36,δ=10-36
焊件:板材 WP92-13
5 SPV36-P24-D?3G?J?X SPV36 δ=24 J507φ4 手工电弧焊 横 焊 SPV36,δ=10-36
焊件:板材 WP92-14
6 Ⅱ1-P8-D?1G?V 16MnR δ8 J507φ 手工电弧焊 平 焊 板材δ6-12mm WP95-1
7 Ⅱ1-P8-D?1G?V?FX 16MnR δ8 J507φ 手工电弧焊 平 焊 16MnRδ WP95-3
8 Ⅱ1-P16-D?1G?V 16MnR δ16 J507φφ4 手工电弧焊 平 焊 板材δ12-24mm WP95-4
9 Ⅱ1-P16-D?1G-V?FX 16MnR δ=16 J507,
φ.φ4 手工电弧焊 平 焊 材质：Ⅱ-1厚度；12-24
焊材；板 WP95-5 陕西化建工程有限责任公司焊接工艺评定目录
焊接工艺评定
焊接方法：手工电弧焊 工艺评定号：SYHB-GYPD-HJ-0001
接头图示
外侧内侧 接头类型 对接
接头类别
全焊透
部份焊透
材料组别 Q235
材料厚度(mm) 12、14、16
焊材牌号 E4303(J442)
焊材规格 Dia3.2mm
焊接顺序
外侧内侧132456 焊剂或保护气 不要求
流量 不要求
焊剂控制 不要求
层间温度 不要求
工艺控制
火焰加热
电加热
根据实际选择
焊后热处理 不要求
焊接参数
焊道 焊材直径 电流(A) 电压(V) 电源种类及极性 最大焊道长 焊接位置
1-UP Dia3.2mm 60-90 70 DC+ N/A 全位置
2-UP Dia3.2mm 90-120 70 DC+ N/A 全位置
3-UP Dia3.2mm 140-190 70 DC+ N/A 全位置
焊接工艺：
1. 按施工图装配。
2. 被焊面保持清洁。
3. 焊接顺序见上图。
4. DC+表示焊条接正极。
编制 日期
审核 日期
批准 日期

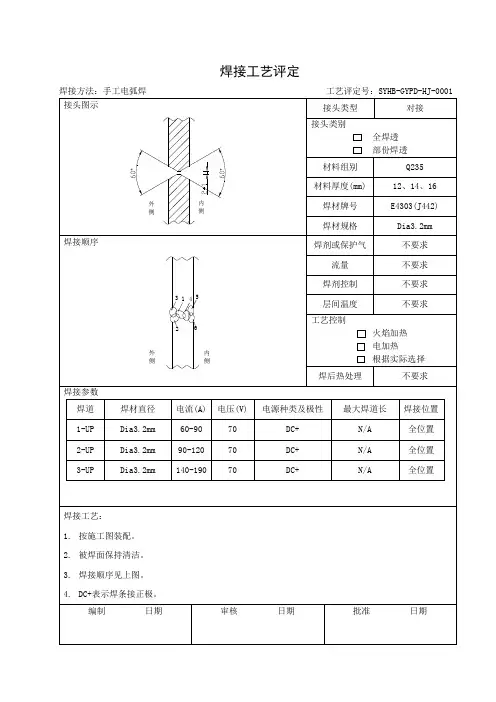

焊接工艺评定
焊接方法：手工电弧焊 工艺评定号：SYHB-GYPD-HJ-0002
接头图
外侧内侧 接头类型 对接
接头类别
全焊透
部份焊透
材料组别 Q235
材料厚度(mm) 12、14、16
焊材牌号 E4303(J442)
焊材规格 Dia3.2mm
焊接顺序
外侧内侧132456 焊剂或保护气 不要求
流量 不要求
