防水图集-防水施工技术解析

1

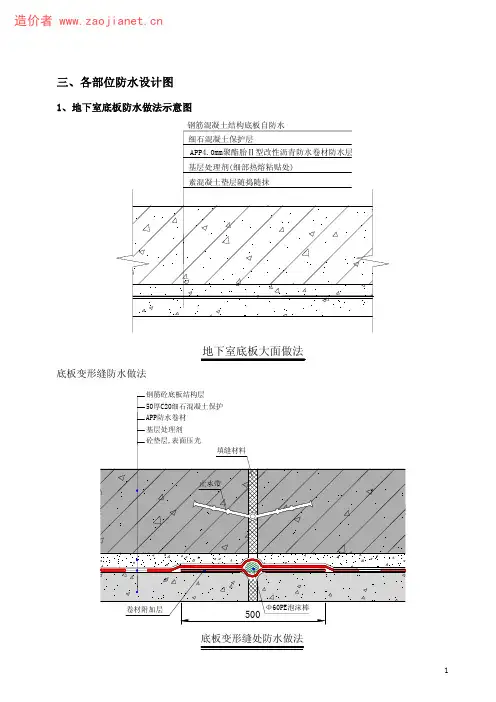

三、各部位防水设计图

1、地下室底板防水做法示意图

底板变形缝防水做法

底板后浇带防水构造做法

高低跨连接处防水做法

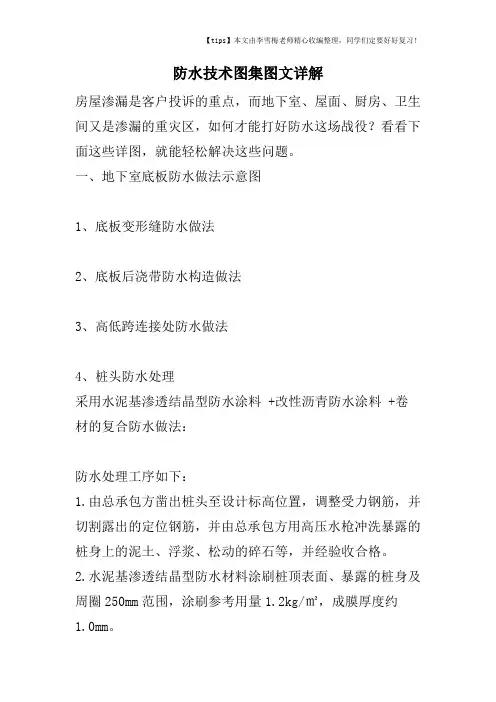

桩头防水处理

采用水泥基渗透结晶型防水涂料 +改性沥青防水涂料 +卷材的复合防水做法。：

防水处理工序如下：

1。由总承包方凿出桩头至设计标高位置，调整受力钢筋,并切割露出的定位钢筋，并由总承包方用高压水枪冲洗暴露的桩身上的泥土、浮浆、松动的碎石等，并经验收合格.

2.水泥基渗透结晶型防水材料涂刷桩顶表面、暴露的桩身及周圈250mm范围，涂刷参考用量1。2kg/㎡,成膜厚度约1。0mm；

3.在桩头部位收口卷材采用橡胶沥青防水涂料涂抹.

注意事项:

1、桩头防水处理的关键是桩头的清理工序，采用高压水枪冲洗桩顶面混凝土能够有效清除混凝土的浮灰泥皮。同时，涂料采用硬毛刷搓揉涂刷。见下图： 钢筋混凝土结构底板自防水

细石混凝土保护层

APP4.0mm聚酯胎Ⅱ型改性沥青防水卷材防水层

基层处理剂(细部热熔粘贴处)

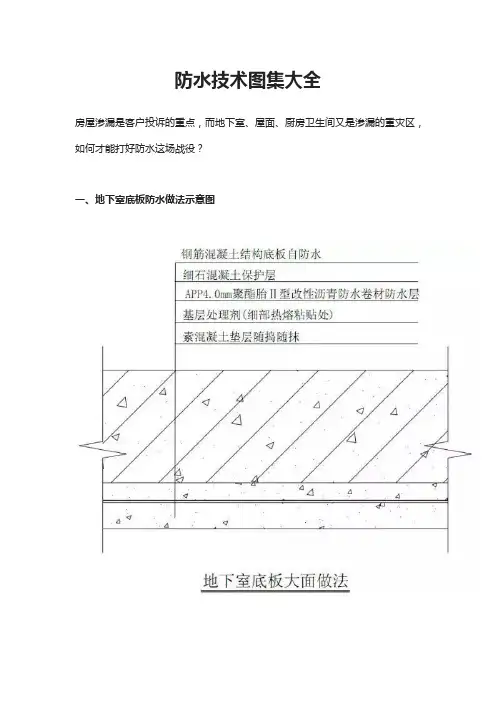

地下室底板大面做法 素混凝土垫层随捣随抹 2

2、地下室侧墙防水做法

地下室底板防水交接处预留做法

地下室侧墙抗渗增强处理方法：

侧壁底板防水接头做法: 砖砌永久保护墙 基层抗渗增强处理

清理干净后的预留卷材 拆除临时保护墙

结构基层修复 混凝土基层的微细裂缝、孔隙得以修复

混凝土基层的抗渗性能增强

侧墙抗渗增强处理技术 4mm厚聚酯胎APP防水卷材 水泥砂浆抹面

砖砌永久保护墙

地下室底板外墙防水做法 砖砌临保护墙 细石混凝土保护层

2mm聚氨酯防水涂膜防水层

基层处理剂(细部热熔粘贴处)

细石混凝土垫层随捣随抹

2mm厚聚氨酯

防水涂膜防水层 用高压水枪冲洗过的桩头能够最大限度地保证水泥渗透结晶型涂料的渗透效果

水泥渗透结晶型涂料需要用硬毛刷搓揉涂刷，以保证活性物质与混凝土紧密结合 钢筋混凝土结构底板自防水 3

地下室侧墙地面收口做法:

穿墙管件防水处理

穿墙群管的防水做法

3、屋面防水做法

种植屋面基本做法：

上人屋面做法

出屋面管道防水做法

4、厨房卫生间防水做法

卫生间防水构造做法

四、改性沥青防水卷材防水成功案例

在我司历年承接施工的防水工程中，所有工程的质量都得到了甲方、监理公司的一致好评，其中采用改性沥青防水卷材的成功案例不在少数，现将其节选如下:

工程名称 防水部位 使用材料 防水面积 备注

国家奥体中心(鸟巢） 地下室 SBS改性沥青防水卷材 131000

国家游泳中心（水立方) 地下室,池壁 SBS改性沥青防水卷材 60000

奥林匹克公园中心地下空间 地下室 SBS改性沥青防水卷材 250000

全国人大机关办公楼项目 屋面，地下室 SBS改性沥青防水卷材 57000 底板钢筋锚杆

长春万润洋浦花园项目一期 屋面，地下室 APP改性沥青防水卷材 35000 出屋面管道防水大样 金属箍紧固 密封膏密封 面层构造

APP防水卷材

防水附加层

砂浆保护层

堵漏宝处理 4

希尔顿太原酒店 屋面,地下室 APP改性沥青防水卷材 15000

南京华为软件基地 屋面,地下室 SBS改性沥青防水卷材 180000 底板钢筋锚杆

海航集团新华航空公司维修机屋面 APP改性沥青防水卷材 60000

济南奥体中心游泳馆工程 屋面 SBS改性沥青防水卷材 150000

广州新客站 地下室 APP改性沥青防水卷材 350000

广州亚运村媒体村 屋面，地下室 APP改性沥青防水卷材 250000

广州汇华国际酒店 屋面,地下室 APP改性沥青防水卷材 30000

深圳中芯国际厂房 屋面 SBS改性沥青防水卷材 25000

广州万科云山项目 屋面 SBS改性沥青防水卷材 60000

万科金色荔苑 屋面 SBS改性沥青防水卷材 5000

广州万科城 屋面 SBS改性沥青防水卷材 30000

万科棠樾-双城水岸项目 屋面 SBS改性沥青防水卷材 25000

深圳滨海医院 地下室，屋面 APP改性沥青防水卷材 180000 底板钢筋锚杆＠青岛火车站 地下室，屋面 SBS改性沥青防水卷材 86000 底板钢筋锚杆

五、本设计方案所用产品简介

(一）、APP改性沥青防水卷材产品简介

【产品】

“雨虹”牌塑性体(APP） 改性沥青防水卷材是无规聚丙烯（APP）或聚烯烃类聚合物（APAO、APO）等改性剂的沥青做浸渍和涂盖材料，上表面覆以聚乙烯膜、细砂、矿物片（粒）料或铝箔、铜箔等隔离材料所制成的可以卷曲的片状防水材料。

产品执行国家GB18243—2000《塑性体改性沥青防水卷材》标准。

【分类和品种规格】

●类型：

·按物理力学性能分为Ⅰ型和II型

·按胎基不同,分为聚酯胎（PY）和玻纤胎（G)；

·按上表面覆面材料分为聚乙烯膜（PE）、细砂(S）、矿物粒料（M）三种；

●品种规格：

·卷材按不同胎基，不同上表面材料分为六个品种,见表1

胎基

上表面材料 聚酯胎 玻纤胎

聚乙烯膜 PY— PE G - PE 5

·规格

－幅宽，1000mm。

－厚度：

聚酯胎卷材：3mm和4mm;

玻纤胎卷材：2mm、3mm和4mm.

－面积：每卷面积分为15m2（2mm), 10m2（3mm)和7。5m2（4mm)。

【物理力学性能】

GB18243—2000《塑性体改性沥青防水卷材》标准要求卷材应达到的物理力学性能见表2。

·特点

·长丝聚酯胎卷材-—长丝聚酯胎与APP改性沥青两种高性能的组合，性能极佳。

－可形成高强度防水层，抵抗压力水能力强；

－抗拉强度高,延伸率大，对基层收缩变形和开裂的适应能力强；

－优良的耐低温性能，耐腐蚀、耐霉菌、耐侯性好；

一高强度聚酯胎厚度大,耐穿刺、耐硌破、耐撕裂、耐疲劳；

－施工性能好,热熔法一年四季均可施工，且热接缝可靠耐久。

·无碱玻纤胎卷材-—经济性胎体和高性能APP改性沥青组合。

－拉伸强度高，厚度大，耐损伤能力强,尺寸稳定性好；

－优异耐高温性能,耐腐蚀、耐霉菌、耐侯性好；

－施工性能好，热熔法一年四季均可施工，且热接缝可靠耐久.

●雨虹产品独特

·三大组成材料：道路石油沥青、长纤聚酯胎、APP改性剂均选用著名品牌.

·工艺装备及操作技术：2003年从美国R＆D公司引进的当代国际最先进成套生产线工艺设备。

·采用国际先进APP改性沥青制备技术。

·健全的质量保证体系：国内唯一通过英国SGS公司ISO9001：2000国际质量保证体系认证，和通过中国实验室国家认可委员会（CNAL）认可的防水材料检测中心

·完善的防水系统及服务体系：成熟可靠的雨虹防水系统、雨虹专项防水技术细部构造、品种齐全的系统配套材料，确保卷材的应用效果。 细砂 PY— S G - S

矿物粒(片）料 PY— M G — M 6

【适用范围】

●可广泛用于各种领域和类型的工程防水，最适用于以下工程类型：

·工业与民用建筑的屋面工程的防水，包括：非上人屋面、上人屋面、保温屋面、非保温屋面、种植屋面、屋顶停车场、倒置屋面等常规及特殊屋面工程；

·工业与民用建筑的地下工程的防水、防潮以及室内游泳池、消防水池等的防水;

·地铁、隧道、混凝土铺筑路面的桥面、污水处理场、垃圾掩埋场等市政工程防水；

·水渠、水池等水利设施防水。

●不同胎基卷材的适用范围

·长纤聚酯胎卷材,适用于防水等级为Ⅰ、Ⅱ级的屋面工程和地下工程。

·玻纤胎卷材,适用于结构稳定的一般屋面和地下工程。

(二）、BPS—201基层处理剂产品简介

BPS—201基层处理剂（俗称冷底子油)：为增强防水材料与基层之间的粘结力,在防水层施工前，预先涂刷在基层上的一种涂料.基层处理剂一般是以100～200号溶剂汽油稀释沥青或橡胶改性沥青制成。产品外观呈黑褐色的均匀液体,具有易涂刷、易渗透、易干燥的特点.

主要技术要求见下表:

基层处理剂技术要求

项目 技术要求

基料 沥青 橡胶改性沥青

沥青软化点，℃ ＞65

固含量（％） 30±5

干燥时间（h） 表干不大于2h

适用范围 各类建（构）筑物防水工程 桥面防水工程以及对卷材与基层粘结力要求高的其它工程

（三)、ARC聚合物改性沥青耐根穿刺防水卷材

【产品】

雨虹牌ARC聚合物改性沥青耐根穿刺防水卷材是以长纤聚酯纤维毡、特殊复合铜胎基或铜箔胎基为卷材胎基，以添加进口化学阻根剂的SBS/APP改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的改性沥青卷材,采用热熔施工,形成兼具防 7

水和阻根双重功能防水层,确保不被植物根系破坏而影响防水效果.

产品包括以下六个品种：

①ARC-701SBS改性沥青耐根穿刺防水卷材：是以长纤聚酯纤维毡为卷材胎基，以添加进口化学阻根剂的SBS改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的改性沥青卷材。产品厚度为4。0mm和5mm。

②ARC-702APP改性沥青耐根穿刺防水卷材：是以长纤聚酯纤维毡为卷材胎基，以添加进口化学阻根剂的APP改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的改性沥青卷材。产品厚度为4。0mm和5mm。

③ARC-711复合铜胎基SBS改性沥青耐根穿刺防水卷材:是以特殊复合铜胎基为卷材胎基，以添加进口化学阻根剂的SBS改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的改性沥青卷材。产品厚度为4。0mm和5mm。

④ARC-712复合铜胎基APP改性沥青耐根穿刺防水卷材：是以特殊复合铜胎基为卷材胎基，以添加进口化学阻根剂的APP改性沥青为涂盖材料,两面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的改性沥青卷材。产品厚度为4.0mm和5mm。

⑤ARC-721铜箔胎SBS改性沥青耐根穿刺防水卷材：是以铜箔胎基为卷材胎基，以SBS改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的改性沥青卷材.产品厚度为4.0mm和5mm.

⑥ARC—722铜箔胎APP改性沥青耐根穿刺防水卷材:是以铜箔胎基为卷材胎基，以APP改性沥青为涂盖材料,两面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的改性沥青卷材。产品厚度为4。0mm和5mm。

产品性能包括基本性能和应用性能。符合企标Q/SY YHF 016-2009《耐根穿刺改性沥青防水卷材》。具体基本性能见表1。同时，产品性能满足JC/T1075—2008《种植屋面用耐根穿刺防水卷材》和JGJ155—2007《种植屋面工程技术规程》要求.产品应用性能见表2.

表1 产品基本性能表

序号 检测项目 ARC-701 ARC-702 ARC—711 ARC-712 ARC-721 ARC—722

1 可溶物含量，g/m2 ≥ 4mm 2900

5mm 3500

2 耐热性，℃ 105 130 105 130 105 130

3 低温柔性，℃ -25 -15 —25 —15 -25 -15

4 不透水性 0。3MPa,30min,不透水

5 拉力 最大峰拉力，N/50mm ≥ 800 900 800

次高峰拉力，N/50mm —- 800 —— —-
