柱下独立基础计算

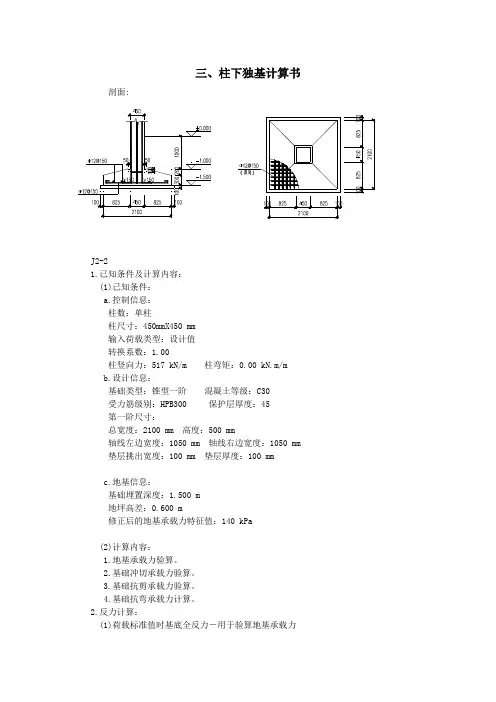

柱下独立基础计算

写个手算的（柱下独立基础计算）

1.PK计算结果（标准组合） N，M，V

2.倒算墙体及基础梁荷载，计算最终基础底的，M1，N1

3.基底尺寸计算

估算 A=N/（P-20*基础埋深）

1.2bl=A

得b l

4.验算基础尺寸

轴力产生p=（N+G）/A

Pmax/Pmin=（N+G）/A±6M/（b*l*l）

<1.2f

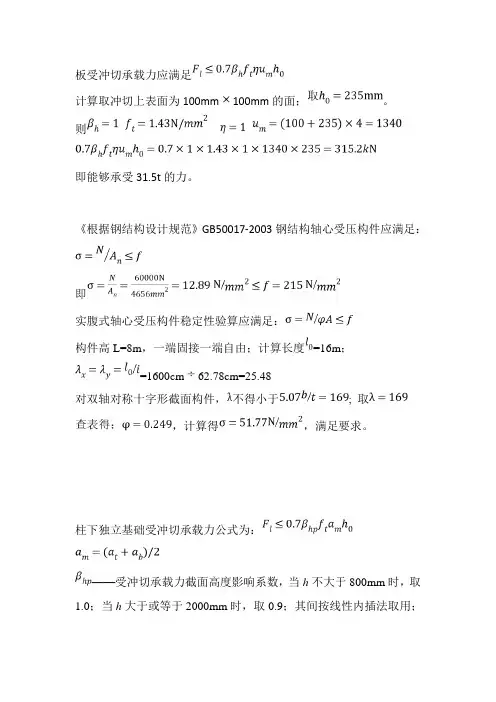

5.冲切验算(基本组合)

最终M,N按4倒算出基底净反力

按规范公式验算冲切

6.基底配筋计算(基本组合)

采用基本组合计算基底反力,计算出柱边,基础变阶处的基地反力

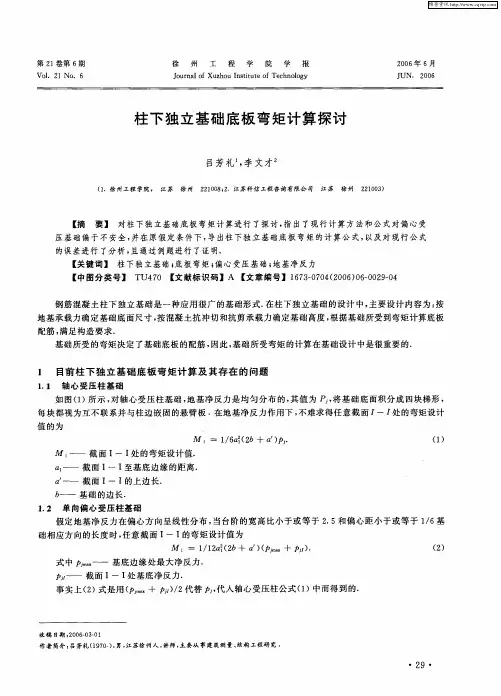

利用地基规范公式求MⅠMⅡ

利用混凝土规范求AsⅠAaⅡ

底板配筋AsⅠ1=AsⅠ/l

AsⅡ1=AsⅡ/b

最小配筋率验算

中文词条名：柱下条形基础的计算规定

英文词条名：

1. 在比较均匀的地基上，上部结构刚度较好，荷载分布较均匀，且条形基础梁的高度不小于1/6柱距时，地基反力可按直线分布，条形基础梁的内力可按连续梁计算，此时边跨跨中弯矩及第一内支座的弯矩值宜乘以1.2的系数；

2 .当不满足本条第一款的要求时，宜按弹性地基梁计算；

3 .对交叉条形基础，交点上的柱荷载，可按交叉梁的刚度或变形协调的要求，进行分配。其内力可按本条上述规定，分别进行计算；

4. 验算柱边缘处基础梁的受剪承载力；

5 .当存在扭矩时，尚应作抗扭计算；

6. 当条形基础的混凝土强度等级小于柱的混凝土强度等级时，尚应验算柱下条形基础梁顶面的局部受压承载力。

柱下独立基础设计

上部结构计算后就呵以进行地基基础的设计了。建筑物坐落在地层上，建筑物的全部荷载都是通过建筑结构的基础传到其下面的地基来承担。地基基础是保证建筑物安全和满足使用要求的关键之一。地基基础本身也是很复杂的一门学科，本文仅就本书工程实例所要用到的天然地基上的浅基础——柱下独立基础进行说明，同时对PKPM中进行基础设计的JCCAD的使用进行介绍。

5．1 地基基础设计要点

5．1．1 地基基础设计的内容和原则

地基基础设计设计包括基础设计和地基设计两部分。

基础设计包括基础形式的选择、基础埋置深度及基底面积大小、基础内力和断面计算等。如果有地下室还要包括地下结构设计。

地基设计包括地基土的承载力确定、地基变形计算、地基稳定性计算等。如果地基承载力不足或压缩性很大而不能满足设计要求时还要包括地基处理。

基础设汁的原则如下：

(1)地墓的强度和稳定性应有足够的安全度

这个原则首先应保证基底压力不大于地基土的承载能力，防止其出现剪切破坏。基底压力最大值不应大于地基的容许承载力，使地基土在建筑物荷载的作用下不会产生强度破坏。另一方面，还应使地基土在各种可能的建筑荷载的组合作用下，具有足够的抗倾覆、抗滑移以及抵抗整休失稳的能力。对经常受到水平荷载作用或者建造在斜坡上的建(构)筑物，尤其应该验算其稳定性。基坑工程也应进行稳定性验算。当地下水埋藏较浅，建筑地下室或地F构筑物存在上浮问题时，尚应进行抗浮验算。设计时要对建筑物和地基土加以综合、慎重考虑。

(2)地基变形应不超过建筑物的地基变形容许值

地基的过大的变形不仅会影响建筑物的使用功能和外观，更重要的是可能由此产生次应力，从而引起基础的不利截面和卜部结构的损坏。《地基规范》要求对设计等级为甲级、乙级的建筑物，均应按地基变形设计。对《地基规范》所列的“可不作地基变形{十算设计等级为丙级的建筑物范围”以外的建筑物均应验算地基变形。在基础设计中应把地基变形计算量和长期现场观测相结合；避免由于计算与实测存在着差别，易于引出错误的结论，从而造成不必要的浪费。一般控制地基的变形就是要控制地基变形特征(沉降量、倾斜、沉降差、局部倾斜等)能满足要求，地基的变形验算一般都围绕这些特征的验算来进行。

(3)基础的强度、刚度和耐久性要求

基础是联系上部结构和地基的下部结构，它将建筑物荷载传递给地基，所以在设计时

第173页

应选择能满足上部结构功能与使用要求以及满足地基的强度、变形与稳定性的基础结构方案。基础直接承受上部荷载，它应满足上部荷载作用时的强度、变形及稳定性要求。对于某些有特殊要求的基础，还应满足有关的耐久性要求。

这三个原则应该综合考虑。在进行基础工程设计时，应把卜部结构一基础一地基当成一个整体来考虑，从而做到安全适用、技术先进、经济合理。

5．1．2 基础分类

(1)天然地基上浅基础

当建筑场地土质均匀、坚实，性质良好，地基承载力／>120kPa时，对于一般多层建筑，可将基础直接做在浅层天然土层上，称为天然地基上浅基础。

(2)不良地基人工处理后的浅基础

如建筑地基土层软弱，压缩性高，强度低，无法承受上部结构荷载时，需经过人工加固处理后作为地基，称为人工地基。人工加固处理地墓的方法有加强夯法、换土法、预压法等。

(3)桩基础

当建筑地基上部土层软弱、深层土质些实时，可采用桩基础。上部结构荷载通过桩基础穿过软弱土层，传到下部坚实土层。

(4)深基础

若上部结构荷载很大，一般浅基础无法承受，或相邻建筑不允许开挖基槽施工以及有特殊用途与要求时，可用深基础。通常深基础埋深d>5m，往往采用特殊的结构和专门的施工方法、常用的深基础有沉井、箱桩基础和地下连续墙等。

以上4种基础方案类型，第一种天然地基上浅基础，技术简单、工程量小、施工方便、造价低廉，应当优先选用。只有在天然地基浅基础无法满足工程的安全，或正常使用要求时，才考虑其余方案类型。一般应同时设计两三个不同方案，进行技术经济比较，从中选用一个最佳方案。

5．1．3浅基础概要

浅基础是工程中最常用的，根据结构形式可分为扩展基础、联合基础、柱下条形基础、柱下交叉条形基础、筏形基础、箱形基础和壳体基础等。

天然地基上浅基础的设计包括下述各项内容：

(1)选择基础的材料、类型和平面布置；

(2)确定地基持力层和基础的埋置深度；

(3)确定地基承载力；

(4)确定基础尺寸；

(5)必要时进行地基变形与稳定性验算；

(6)进行基础结构设计；

(7)绘制基础施工图，提出施工说明。

上述浅基础设计的各项内容是相互关联的，设计时可按上述顺序，首先选择基础材料、类型和埋深，然后逐项进行计算，如果发现前面的选择不妥，则需修改设计，直至各项计算均符合要求，各数据前后一致为止。

地基基础问题的解决，不宜单纯着眼于地基基础本身，按常规设计时，更应把地基、基础与上部结构视为一个统一的整体，从三者相互作用的概念出发考虑地基基础方案。

框架结构设计经验总结

（发布时间： 2007-9-7 10:10:00 来自：环球网校）

1.结构设计说明

主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。

2. 各层的结构布置图，包括：

（1）现浇板的配筋（板上、下钢筋，板厚尺寸）。 板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。尽量用二级钢包括直径φ10（目前供货较少）的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。钢筋宜大直径大间距，但间距不大于200，间距尽量用200.（一般跨度小于6.6米的板的裂缝均可满足要求）。跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200.板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。

应全楼统一编号。当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。电的管井电线引出处的板，因电线管过多有可能要加大板厚至180（考虑四层32的钢管叠加）。宜尽量用大跨度板，不在房间内（尤其是住宅）加次梁。说明分布筋为φ6@250，温度影响较大处可为φ8@200.板顶标高不同时，板的上筋应分开或倾斜通过。现浇挑板阳角加辐射状附加筋（包括内墙上的阳角）。现浇挑板阴角的板下宜加斜筋。顶层应建议甲方采用现浇楼板，以利防水，并加强结构的整体性及方便装饰性挑沿的稳定。外露的挑沿、雨罩、挑廊应每隔10～15米设一10mm的缝，钢筋不断。尽量采用现浇板，不采用预制板加整浇层方案。卫生间做法可为70厚+10高差（取消垫层）。8米以下的板均可以采用非预应力板。

L、T或十字形建筑平面的阴角处附近的板应现浇并加厚，双向双排配筋，并附加45度的4根16的抗拉筋。现浇板的配筋建议采用PMCAD软件自动生成，一可加快速度，二来尽量减小笔误。自动生成楼板配筋时建议不对钢筋编号，因工程较大时可能编出上百个钢筋号，查找困难，如果要编号，编号不应出房间。配筋计算时，可考虑塑性内力重分布，将板上筋乘以0.8-0.9的折减系数，将板下筋乘以1.1-1.2的放大系数。值得注意的是，按弹性计算的双向板钢筋是板某几处的最大值，按此配筋是偏于保守的，不必再人为放大。支承在外圈框架梁上的板负筋不宜过大，否则将对梁产生过大的附加扭距。一般：板厚>150时采用φ10@200；否则用φ8@200.PMCAD生成的板配筋图应注意以下几点：

1.单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。

2.当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。

3.非矩形板宜减小支座配筋，增大跨中配筋。

4.房间边数过多或凹形板应采用有限元程序验算其配筋。PMCAD生成的板配筋图。T板一般可按塑性计算，尤其是基础底板和人防结构。但结构自防水、不允许出现裂缝和对防水要求严格的建筑，如坡、平屋顶、橱厕、配电间等应采用弹性计算。室内轻隔墙下一般不应加粗钢筋，一是轻隔墙有可能移位，二是板整体受力，应整体提高板的配筋。只有垂直单向板长边的不可能移位的隔墙，如厕所与其他房间的隔墙下才可以加粗钢筋。坡屋顶板为偏拉构件，应双向双排配筋。

（3）关于过梁布置及轻隔墙。

现在框架填充墙一般为轻墙，过梁一般不采用预制混凝土过梁，而是现浇梁带。应注明采用的轻墙的做法及图集，如北京地区的京94SJ19，并注明过梁的补充筋。当过梁与柱或构造柱相接时，柱应甩筋，过梁现浇。不建议采用加气混凝土做围护墙，装修难做并不能用在厕所处。

（4）雨蓬、阳台、挑檐布置和其剖面详图。

注意：雨棚和阳台的竖板现浇时，最小厚度应为80，否则难以施工。竖筋应放在板中部。当做双排筋时，高度<900，最小板厚100；高度>900时，最小板厚120.阳台的竖板应尽量现浇，预制挡板的相交处极易裂缝。雨棚和阳台上有斜的装饰板时，板的钢筋放斜板的上面，并通过水平挑板的下部锚入墙体圈梁（即挑板双层布筋）。两侧的封板可采用泰柏板封堵，钢筋与泰柏板的钢丝焊接，不必采用混凝土结构。挑板挑出长度大于2米时宜配置板下构造筋，较长外露挑板（包括竖板）宜配温度筋。挑板内跨板上筋长度应大于等于挑板出挑长度，尤其是挑板端部有集中荷载时。内挑板端部宜加小竖沿，防止清扫时灰尘落下。当顶层阳台的雨搭为无组织排水时，雨搭出挑长度应大于其下阳台出挑长度100，顶层阳台必须设雨搭。挑板配筋应有余地，并应采用大直径大间距钢筋，给工人以下脚的地方，防止踩弯。挑板内跨板跨度较小，跨中可能出现负弯距，应将挑板支座的负筋伸过全跨。挑板端部板上筋通常兜一圈向上，但当钢筋直径大于等于12时是难以施工的，应另加筋。
