化学螺栓施工方案

预埋螺栓施工技术方案

编制：

内部评审：

内部审批：

目 录

1 工程概述 ..................................................... 1

2 编制依据 ...................................................... 2

3 准备工作 ..................................................... 2

4 施工方法 ..................................................... 3

5 钢结构吊装前对螺栓的复查及准备 ............................... 6

6 质量要求及标准 ............................................... 7

7 注意事项 ..................................................... 7 浙江省宁波奉化项目

预埋螺栓施工技术方案

— 1 —

预埋螺栓施工技术方案

1 工程概述

工程，钢柱中预埋螺栓。工程钢结构柱脚与混凝土独立基础采用预埋螺栓连接，主要为M30规格的地脚螺栓。本工程预埋螺栓的埋设就是先在柱基模板上划线定位，通过固定架控制同一钢柱脚预埋螺栓之间的距离，调整固定架的位置，在钢柱基础浇筑混凝土之前埋入螺栓，通过井子架与钢筋焊成一体，再浇筑混凝土一次固定。

固定架螺母预埋螺栓钢筋井字架点焊柱基模板

本工程柱脚螺栓 浙江省宁波奉化项目 预埋螺栓施工技术方案

天津宏亮包装机械项目

破损地脚螺栓施工

专

项

方

案

天津五建宏亮包装机械

项目经理部

2014.11.25 1 地脚螺栓施工方案

一、工程概况

天津宏亮包装机械项目坐落于天津开发区十一大街与洞庭路及丰田电装电子厂旁。共计五个单体建筑：研发楼 办公楼一、二、三号厂房及门卫房等组成。

厂房从2006年完成地脚螺栓及其混凝土基础至今，由于放臵时间过长及后期厂房区域内堆臵大量工程杂土在对工程土的清理过程中造成部分地脚螺栓损坏，现对厂房区域内顺坏的地脚螺栓及基础重新进行破除施工。

二、主要工程量

一号厂房 拆除重新浇筑混凝土基础6个

二号厂房 拆除重新浇筑混凝土基础9个

三号厂房 拆除重新浇筑混凝土基础11个

每个基础的砼量为0.2—0.64立方不等

C45混凝土总约18立方

三、计划施工日期

2014年11月26日-2014年12月15日 2 四、施工组织准备

1、人员组织

组织专业班组进行该工作的施工

人员计12人：技术1人、电工1人、力工4人、钢筋工2人、支模及浇筑4人。

领导组织机构 项目经理 ：刘宝和

项目总工 ：罗 鹏

施工负责人：寇文华

技术负责人：伊恒林

现场负责人: 伊恒林

施 工 员：何畅、薛少普

质 量 员：李长久

安 全 员：高立成

2、设备和仪器组织

（1） 电源已经按临时用电的要求引致施工现场其电源可靠。

（2） 外租8M3空气压缩机1台、风稿2个、植筋手钻2个、小推车4个、D35振捣棒2个。

（3） S2型水准仪一台、G6型经纬仪以台、50米钢卷尺、5米小盒尺、小线等

3、材料组织 3 （1）钢筋及预埋螺栓做好复试，在复试合格情况才能进场使用，预埋螺栓为钢材Q235，混凝土为C45（抗冻掺阻锈剂）商品混凝土，保证供应。

（2）准备苫盖塑料布和30条土工布或棉被及支模用拉杆螺栓

（3）外模采用复合模板进行加工

（4）混凝土采用天津汉拿混凝土公司生产的商品灰

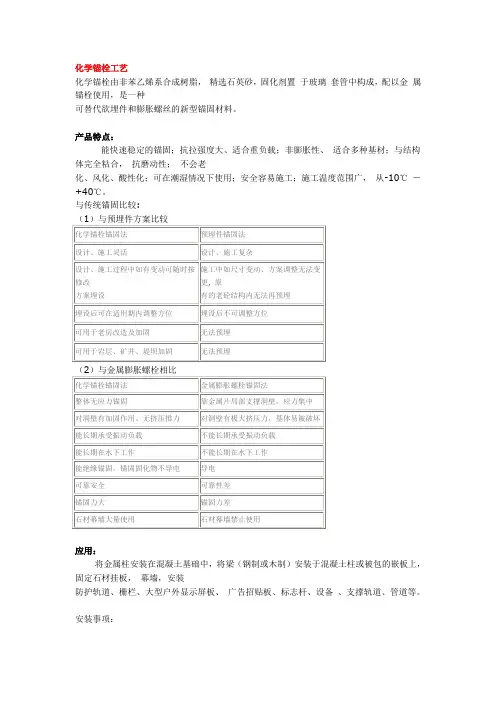

化学锚栓工艺 化学锚栓由非苯乙烯系合成树脂， 精选石英砂，固化剂置 于玻璃 套管中构成，配以金 属锚栓使用，是一种 可替代欲埋件和膨胀螺丝的新型锚固材料。 产品特点： 能快速稳定的锚固；抗拉强度大、适合重负载；非膨胀性、 适合多种基材；与结构体完全粘合， 抗磨动性； 不会老 化、风化、酸性化；可在潮湿情况下使用；安全容易施工；施工温度范围广， 从-10℃ － +40℃。 与传统锚固比较: （1）与预埋件方案比较 化学锚栓锚固法 预埋件锚固法

设计、施工灵活 设计、施工复杂

设计、施工过程中如有变动可随时按修改 方案埋设 施工中如尺寸变动、方案调整无法变更, 原 有的老砼结构内无法再预埋

埋设后可在适用期内调整方位 埋设后不可调整方位

可用于老房改造及加固 无法预埋

可用于岩层、矿井、堤坝加固 无法预埋

（2）与金属膨胀螺栓相比 化学锚栓锚固法 金属膨胀螺栓锚固法

整体无应力锚固 靠金属片局部支撑洞壁，应力集中

对洞壁有加固作用、无挤压推力 对洞壁有极大挤压力，基体易被破坏

能长期承受振动负载 不能长期承受振动负载

能长期在水下工作 不能长期在水下工作

能绝缘锚固，锚固固化物不导电 导电

可靠安全 可靠性差

锚固力大 锚固力差

石材幕墙大量使用 石材幕墙禁止使用

应用： 将金属柱安装在混凝土基础中，将梁（钢制或木制）安装于混凝土柱或被包的嵌板上， 固定石材挂板， 幕墙，安装 防护轨道、栅栏、大型户外显示屏板、 广告招贴板、标志杆、设备 、支撑轨道、管道等。 安装事项：

施工安装数据： 型号 M8 M10 M12 M16 M20 M24 M30

螺杆直径(mm) M8 M10 M12 M16 M20 M24 M30

螺杆全长L(mm) 110 130 160 190 260 300 380

钻孔直径DB(mm) 10 12 14 18 25 28 35

埋设深度T(mm) 80 90 110 125 170 210 280

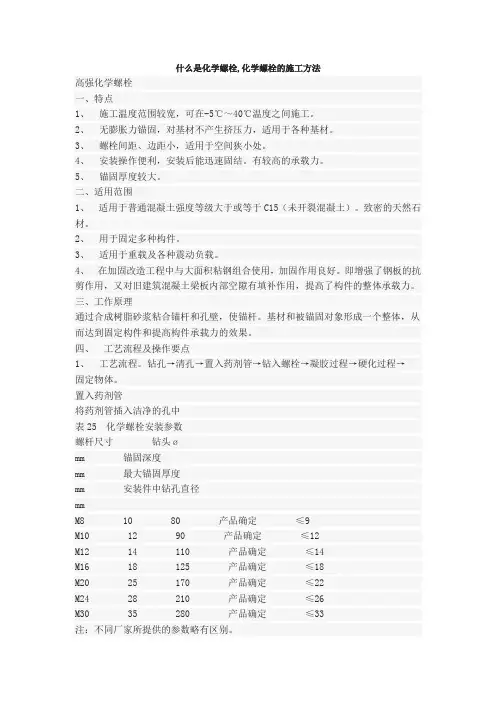

什么是化学螺栓,化学螺栓的施工方法

高强化学螺栓

一、特点

1、

施工温度范围较宽，可在-5℃～40℃温度之间施工。

2、 无膨胀力锚固，对基材不产生挤压力，适用于各种基材。

3、 螺栓间距、边距小，适用于空间狭小处。

4、 安装操作便利，安装后能迅速固结。有较高的承载力。

5、 锚固厚度较大。

二、适用范围

1、 适用于普通混凝土强度等级大于或等于C15（未开裂混凝土）。致密的天然石材。

2、 用于固定多种构件。

3、 适用于重载及各种震动负载。

4、 在加固改造工程中与大面积粘钢组合使用，加固作用良好。即增强了钢板的抗剪作用，又对旧建筑混凝土梁板内部空隙有填补作用，提高了构件的整体承载力。

三、工作原理

通过合成树脂砂浆粘合锚杆和孔壁，使锚杆。基材和被锚固对象形成一个整体，从而达到固定构件和提高构件承载力的效果。

四、 工艺流程及操作要点

1、 工艺流程。钻孔→清孔→置入药剂管→钻入螺栓→凝胶过程→硬化过程→

固定物体。

置入药剂管

将药剂管插入洁净的孔中

表25 化学螺栓安装参数

螺杆尺寸 钻头ø

mm

锚固深度

mm 最大锚固厚度

mm 安装件中钻孔直径

mm

M8 10 80 产品确定 ≤9

M10 12 90 产品确定 ≤12

M12 14 110 产品确定 ≤14

M16 18 125 产品确定 ≤18

M20 25 170 产品确定 ≤22

M24 28 210 产品确定 ≤26

M30 35 280 产品确定 ≤33

注：不同厂家所提供的参数略有区别。

钻入螺栓

用电钻旋入螺杆，直至药剂流出为止。

螺栓旋入，药剂管破碎，树脂。固化剂和石英颗粒混合，并填充锚栓与孔壁之间的孔隙。

凝胶过程
