预埋螺栓施工技术方案

编制：

内部评审：

内部审批：

che

che 目 录

1 工程概述 ..................................................... 1

2 编制依据 ...................................................... 2

3 准备工作 ..................................................... 2

4 施工方法 ..................................................... 3

5 钢结构吊装前对螺栓的复查及准备 ............................... 6

6 质量要求及标准 ............................................... 7

7 注意事项 ..................................................... 7 che

che 预埋螺栓施工技术方案

1 工程概述

工程，钢柱中预埋螺栓。工程钢结构柱脚与混凝土独立基础采用预埋螺栓连接，主要为M30规格的地脚螺栓。本工程预埋螺栓的埋设就是先在柱基模板上划线定位，通过固定架控制同一钢柱脚预埋螺栓之间的距离，调整固定架的位置，在钢柱基础浇筑混凝土之前埋入螺栓，通过井子架与钢筋焊成一体，再浇筑混凝土一次固定。

固定架螺母预埋螺栓钢筋井字架点焊柱基模板

本工程柱脚螺栓

本工程由于面积较大，故预埋工作量也较大，且土建一开始施工，即全面开花，工che

che 期要求紧，质量要求也高，因此必须合理安排，科学管理，做到进度快、质量优，为后续工程创优打下坚实的基础。

螺栓连接施工方案

一、简要说明：

由我单位承建的北创重载快捷铁路货车技术水平提升建设项目，在钢结构施工过程中，部分高强螺栓、安装螺栓遗漏，针对这种情况，我单位组织相关专业人员进行了认真疏理，对遗漏的螺栓进行补装。

二、安装方案

1、施工准备

1）钢结构遗漏的高强螺栓、安装螺栓连接副其品种、规格、性能等符合现行国家产品标准和设计要求，出厂时应附带产品合格证明文件、中文标志及检验报告。大六角高强度螺栓出厂时应随箱带有扭矩系数和紧固轴力

（预拉力）的检验报告。

2）施工前应进行高强度螺栓连接摩擦面的抗滑移系数试验和复检，现场处理的构件摩擦面应单独进行摩擦面的抗滑移系数试验，其结果应符合设计要求，并提出试验报告和复验报告。

3）遗漏的螺栓孔采用JIZ-SLD03-13电钻打孔，严禁使用气焊割孔。

4）大六角型高强螺栓施工所用的扭矩扳手，使用前必须校正，其扭矩误差不得大于±3%，合格后

2、工艺流程

作业指导书编制与交底——被连接构件制孔检查——螺栓、螺母、垫圈检查——轴力、扭矩系数试验合格——连接件摩擦系数试验合格——检查连接面——安装构件到位，临时螺栓固定——校正钢柱并预

留偏差值——紧固临时螺栓，冲孔，检查缝隙——确定可作业条件——初拧：按紧固顺序，采用转角法作

出标记——终拧——检查——验收。

1）高强度螺栓、安装螺栓的储存

高强螺栓、安装螺栓的储存应放在通风、防雨、防潮的仓库内，并不得损坏丝扣和沾染脏物。连接副件入库应按包装箱上注明的规格、批号分类存放。使用时按使用部位要求，领取相应规格、数量、批号的连接副件。当天没有用完的螺栓，必须装回仓库妥善保管，不得乱扔乱放。

2）高强度螺栓、安装螺栓的的安装顺序

一个接头上的高强螺栓，应从螺栓群中部开始安装，逐个拧紧。初拧、复拧、终拧都应从螺栓群中部向四周扩展逐个拧紧，每拧一遍均应用不同颜色的油漆做上标记，防止漏拧。

3）高强度螺栓、安装螺栓的安装方法

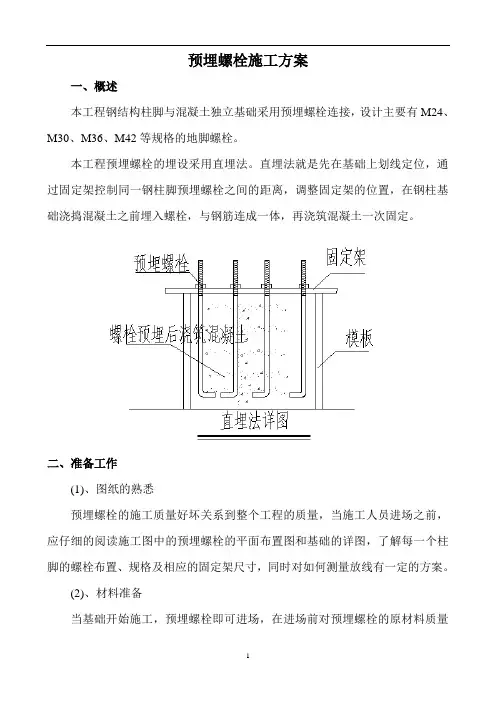

1 预埋螺栓施工方案

一、概述

本工程钢结构柱脚与混凝土独立基础采用预埋螺栓连接，设计主要有M24、M30、M36、M42等规格的地脚螺栓。

本工程预埋螺栓的埋设采用直埋法。直埋法就是先在基础上划线定位，通过固定架控制同一钢柱脚预埋螺栓之间的距离，调整固定架的位置，在钢柱基础浇捣混凝土之前埋入螺栓，与钢筋连成一体，再浇筑混凝土一次固定。

二、准备工作

(1)、图纸的熟悉

预埋螺栓的施工质量好坏关系到整个工程的质量，当施工人员进场之前，应仔细的阅读施工图中的预埋螺栓的平面布置图和基础的详图，了解每一个柱脚的螺栓布置、规格及相应的固定架尺寸，同时对如何测量放线有一定的方案。

(2)、材料准备

当基础开始施工，预埋螺栓即可进场，在进场前对预埋螺栓的原材料质量

2 及外观质量进行检查，原材料检查的项目有：圆钢质量证明文件；螺栓出厂合格证，螺母质量证明书及出厂合格证；外观检查的项目有：螺栓的直径；螺栓的长度；螺栓的弯起长度；螺栓螺纹的长度；螺栓螺纹的质量（可随机按比例抽取，用螺母拧入，看拧入是否顺畅，咬合是否严密）；

还应准备部分φ6～φ10的钢筋及φ3.2E40XX型焊条，以备螺栓与钢筋固定使用。

(3)、工具准备

在预埋螺栓施工过程中使用的工具主要有；

A、测量工具；经纬仪；水准仪（配塔尺）；钢卷尺（5m、50m）；水平尺；线锤；

为了保证预埋螺栓的施工质量，经纬仪、水准仪、钢卷尺等施工测量工具必须经计量部门进行定期鉴定，使用时必须在有效期内。

经纬仪：一般钢结构工程采用精度在2s级以上的光学经纬仪，对于高层钢结构工程宜采用激光经纬仪，其精度应在1/2000之内。

水准仪：按国家三、四等水准测量及工程测量用途要求，其精度应在

±3.0㎜/km。

钢卷尺：应选用通过计量单位校准的钢卷尺，但在使用时应注意温度对测量值的影响：

温度改正数=0.000011(t－t0)L

式中 L—测量长度； t—测量时的温度； t0—标定长度时的温度，20℃。

.

.

预埋螺栓施工技术方案

编制：

内部评审：

内部审批：

.

. 目 录

1 工程概述 ..................................................... 1

2 编制依据 ...................................................... 2

3 准备工作 ..................................................... 2

4 施工方法 ..................................................... 3

5 钢结构吊装前对螺栓的复查及准备 ............................... 6

6 质量要求及标准 ............................................... 7

7 注意事项 ..................................................... 7 .

. 预埋螺栓施工技术方案

1 工程概述

工程，钢柱中预埋螺栓。工程钢结构柱脚与混凝土独立基础采用预埋螺栓连接，主要为M30规格的地脚螺栓。本工程预埋螺栓的埋设就是先在柱基模板上划线定位，通过固定架控制同一钢柱脚预埋螺栓之间的距离，调整固定架的位置，在钢柱基础浇筑混凝土之前埋入螺栓，通过井子架与钢筋焊成一体，再浇筑混凝土一次固定。

固定架螺母预埋螺栓钢筋井字架点焊柱基模板

本工程柱脚螺栓

本工程由于面积较大，故预埋工作量也较大，且土建一开始施工，即全面开花，工.

. 期要求紧，质量要求也高，因此必须合理安排，科学管理，做到进度快、质量优，为后续工程创优打下坚实的基础。

2 编制依据

工程设计图纸
