外墙干挂石材施工方案

干挂石材施工方案

/

简介：本工程裙楼干挂石面积1680m2.选料天然花岗岩板材25mm厚，尺寸控制在650Χ850范围内。本文对该干挂石工程施工方案了进行探讨。

关键字：干挂石，外墙施工方案，专项施工方案

一、工程概况

**大厦工程钢筋砼预应力框架结构，建筑面积11524m2,楼高13层49.5m，其中裙楼1~4层，主楼5~13层。裙楼首层营业大厅,二层办工室及职工餐厅,三层办公室和会议厅。裙楼外墙花岗岩干挂石总高18.3m，主楼5~13层外墙为49Χ100mm长条釉面砖，全幢建筑铝合金窗框、玻璃均为绿色。本工程裙楼干挂石面积1680m2.选料天然花岗岩板材25mm厚，尺寸控制在650Χ850范围内。本文对该干挂石工程进行探讨。

二、施工过程

（一）、施工特点及工艺流程

1、建筑物外墙饰面石材干挂施工的特点：

饰面石材施工必须按工艺流程程序进行施工，上一道工序不合格就不得进行下一道工序施工，要严格做好每一道工序质量验收工作。根据饰面石材工程，在施工所处的阶段及其施工工艺流程，饰面石材施工有以下特点：

1）、复杂性

2）、工期短

3）、受气候影响多

4）、脚手架有特殊要求

5）、工作面广

2、工艺流程 ：

清理结构表面→结构上弹出垂直线→ 大角挂两竖直钢丝→ 工地收货 →挂水平位置→石料锯槽→背面刷胶→ 贴柔性加强材料→支底层板托架→放置底层板用其定位→ 调节与临时固定→灌M20水泥砂浆→设排水管 →结构钻孔并插固定螺栓→镶不锈钢固定件→用胶粘剂灌下层墙板上孔 →插入连接钢针→将胶粘剂灌入上层墙板的下孔内 →临时固定上层墙板→钻孔插入膨胀螺栓 →镶不锈钢固定件

→镶顶层墙板→嵌板缝密封胶→饰面板刷二层罩面剂→竣工验收。

（二）、施工过程实况：

1）、施工及材料准备

（1）、施工队伍及设备准备：

由于板材安装是整个石幕墙安装中最后的成品环节，在施工前要做好充分的准备工作。准备好电源，锯机及锯片。根据工程实际情况及进度计划要求分组排好人员，共设6组，每组安排生产3人。安排1老配2新的搭配，以保证正常施工及老带新的原则。

外墙石材干挂施工方案

外墙石材干挂施工方案

一、施工前准备工作

1. 确定施工图纸和方案，按照设计要求制定施工方案。

2. 采购所需石材材料，并进⾏验收，确保材料质量符合要求。

3. 按照设计要求，制定施工进度安排和施工队伍组织。

4. 准备好所需施工工具和设备，如起重机、吊篮、脚手架等。

5. 对施工现场进行清理，确保施工区域整洁，移除任何可能影响施工的障碍物。

二、干挂系统安装

1. 安装钢梁和支撑：根据设计要求和施工图纸，在建筑墙体上安装钢梁和支撑，确保稳定性和承重能力。

2. 安装金属龙骨：按照设计要求和施工图纸，安装金属龙骨，确保水平和垂直度。

3. 固定石材板材：将石材板材按照设计要求逐层进行固定，使用专用的石材胶粘剂和锚固件。

4. 切割和修整：根据需要，对石材板材进行切割和修整，确保尺寸和形状的准确性。

5. 清洁和保护：在施工过程中，定期清洁和保护已安装的石材板材，避免污染和损坏。

三、质量验收和保养

1. 石材板材的质量验收：对已安装的石材板材进行质量验收，包括外观、平整度、尺寸、颜色和破损情况等。

2. 施工成果验收：对已完成的石材干挂系统进行验收，包括固定件的牢固性、水平度和垂直度等。

3. 强度测试：对石材背面的粘结强度进行测试，以确认施工质量。

4. 清洁和保养：定期清洁石材表面，避免积尘和其他污染物的侵蚀。根据需要，定期检查石材固定件的牢固性，及时修复或更换。

四、安全措施

1. 安全教育和培训：对参与施工的工人进行安全教育和培训，提高施工人员的安全意识和技能。

2. 安全设施：在施工现场设置警示标志和安全警戒线，确保施工区域的安全。

3. 施工过程监控：设置监控系统，对施工过程进行监控，及时发现和处理安全问题。

4. 定期检查：定期检查施工现场的安全状况，发现并修复存在的安全隐患。

以上是外墙石材干挂施工方案的一般步骤和注意事项，根据具体的工程要求和实际情况，施工方案可能会有所不同。在施工过程中，一定要严格按照设计要求和施工图纸进行操作，保证施工质量和安全，最终实现预期效果。

外墙干挂石材施工方案

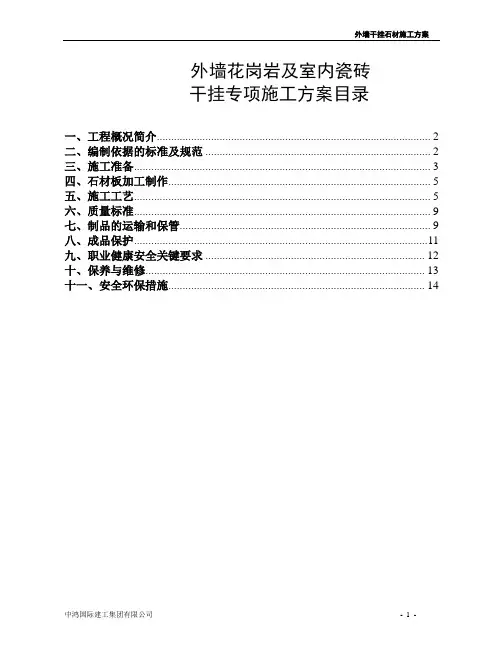

中鸿国际建工集团有限公司 - 1 - 外墙花岗岩及室内瓷砖

干挂专项施工方案目录

一、工程概况简介 ................................................................................................ 2

二、编制依据的标准及规范 ............................................................................... 2

三、施工准备 ........................................................................................................ 3

四、石材板加工制作 ............................................................................................ 5

五、施工工艺 ........................................................................................................ 5

六、质量标准 ........................................................................................................ 9

外墙干挂石材施工方案

一、工程概况：

大厦属於钢筋混凝土预应力框架结构，其中1~2层为裙楼。选料天然花岗岩板材约30-38mm厚，尺寸控制在1200x630mm范围内。

二、 施工过程：

（一） 建筑物外墙饰面石材乾挂的施工流程如下：

清理结构表面→结构上弹出垂直线→ 大角挂两竖直钢丝→ 工地收货

→挂水准位置→石料锯槽→背面刷胶→ 贴柔性加强材料→支底层板托架→放置底层板用其定位→ 调节与临时固定→灌M20水泥砂浆→设排水管 →结构钻孔并插固定螺栓→镶不銹钢固定件→用胶粘剂灌下层墙板上孔 →插入连接钢针→将胶粘剂灌入上层墙板的下孔内 →临时固定上层墙板→钻孔插入膨胀螺栓 →镶不銹钢固定件 →镶顶层墙板→嵌板缝密封胶→饰面板刷二层罩面剂→竣工验收。

（二）、施工过程实况：

1）施工及材料准备

（1） 施工队伍及设备准备：

板材安装是整个石幕墙安装中最後的成品环节，在施工前要做好充分的准备工作。准备好一切所需工具如电源，锯机及锯片等。并根据工程实际情况及进度计画要求分组排好人员。

（2）钢架铁器配件准备： 不同款式尺寸之不銹钢码；HILTI-HSA M10不銹钢膨胀镙丝；不銹钢穿墙镙丝；L50Χ50Χ5镀锌角钢；不銹钢焊支。材料进场抽样送检确定符合设计规定要求。

2）基层准备：

待塔楼以上外墙装修完成，确保无须使用棚架後，将塔楼部份棚架拆除，对裙楼的棚架进行一次全面的清理检查及调整加固，确保挂石施工有足够的施工空间及确保施工安全。完後将安全网临时拆除以使用经纬仪进行放线定位，放线定位完成再绑上。清理预做饰面石材的结构表面，同时进行吊直、套方、找规矩，弹出垂直线和水平线。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。

3）挂线：

按设计图纸要求，石材安装前要事先用经纬仪打出大角两个面的竖向控制线，弹在离大角20cm的位置上，以便随时检查垂直挂线的准确性，保证顺利安装。竖向挂线上端挂在专用的挂线角钢架上，角钢架用膨胀螺栓固定在建筑物大角的顶端，一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查。并在控制线的上、下作出标记。
