管道口径对照表

∙常用管道公称直径和外径对照∙2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢；2" sch.40 表示2”接管的壁厚为4.0mm。

∙公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

一、吋是公称直径的英制叫法换算成毫米也只能是公称直径的米制叫法，不能对应外径，因为同一公称直径的管子
还有大小口径之分
二、在管道的规格上没有绝对的换算公式，对于小于100只能以1吋=25 来模糊计算，取其相近的数，对于大于100的管子用1吋=25可以完全匹配计算。

常用的如下：
公称直径DN6 对应的俗称1分
公称直径DN8 对应的俗称2分
公称直径DN10 对应的俗称3分
公称直径DN15 对应的俗称4分
公称直径DN20 对应的俗称6分
公称直径DN25 对应的俗称1吋
公称直径DN32 对应的俗称1吋2分
公称直径DN40 对应的俗称1吋半
公称直径DN50 对应的俗称2吋
公称直径DN65 对应的俗称2吋半
公称直径DN80 对应的俗称3吋公称直径DN100 对应的俗称4吋公称直径DN125 对应的俗称5吋公称直径DN150 对应的俗称6吋公称直径DN200 对应的俗称8吋公称直径DN250 对应的俗称10吋公称直径DN300 对应的俗称12吋公称直径DN350 对应的俗称14吋公称直径DN400 对应的俗称16吋公称直径DN450 对应的俗称18吋公称直径DN500 对应的俗称20吋公称直径DN600 对应的俗称24吋
1 英寸=25.4毫米=8英分
1/2 是四分(4英分) DN15 ＝1.27cm 3/4 是六分(6英分) DN20 ＝1.905cm。

•常用管道公称直径和外径对照•公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

管道尺⼨对照表⼀、De、DN、d、φ的含义⼀般来说，管⼦的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。

⽔、煤⽓输送钢管（镀锌钢管或⾮镀锌钢管）、铸铁管、钢塑复合管和聚氯⼄烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，⼀般采⽤De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D⼀般指管道内径;4、d混凝⼟管内直径。

钢筋混凝⼟（或混凝⼟）管、陶⼟管、耐酸陶瓷管、缸⽡管等管材，管径宜以内径d表⽰（如d230、d380等）;5、φ表⽰普通圆的直径；也可表⽰管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表⽰外径25mm，壁厚为3mm的管材。

对⽆缝钢管或有⾊⾦属管道，应标注“外径 x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和⽇本部分钢管标准采⽤壁厚尺⼨表⽰钢管壁厚系列。

对这类钢管规格的表⽰⽅法为管外径 x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼⾳“公”的声母）这下你就明⽩了，Dg是国产货，有中国特⾊的国产货，现在都不⽤了。

⼆、管径的表⽰⽅式1、⽔、煤⽓输送钢管（镀锌或⾮镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使⽤De来标注；拿镀锌焊接钢管为例，⽤DN、De两种标注⽅法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40De50 x 4mm等等……;2、⽆缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表⽰（如De108 x 4、De159 x 4.5等）；对⽆缝钢管或有⾊⾦属管道，应标注“外径 x 壁厚”。

附件二：管道材料及规格
1.管道规格
(1)低压流体用焊接钢管（GB/T3092-93）和镀锌焊接钢管（GB/T3091-93）：
（2）常用螺旋埋弧焊钢管（即螺旋钢管）或钢板卷管规格(DN200~2200)：
（3）无缝钢管(GB/T8163-1999)统一采用的规格如下：（此标准已作废现
最高不超过19MPa。

②国标管为米制管（Ⅱ系列），英制管（Ⅰ系列）见附件。

（4）奥式体不锈钢管
不锈钢无缝钢管（GB/T14976-94，冷拔管）仅限于DN≤200时采用，不锈钢焊接钢管（GB/T12771-2000）管径范围DN8~1000，压力等级≤5.0Mpa 均可使用，表中水压为推荐压力标准。

表中管道规格为米制管（Ⅱ系列），英制管（Ⅰ系列）见附件。

注：①*暂无国家标准，使用国内沿用系列（米制管）。

②常用钢号：0Cr18Ni9(304), 1Cr18Ni9Ti、00Cr19Ni10(304L), 0Cr18Ni10Ti(321),
0Cr17Ni12Mo2(316), 00Cr17Ni14Mo2(316L)，详见附件十：材料对照表。

管径尺寸对照表
公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN” 后面紧跟一个数字标志。

公称通径(nominal diameter) ，又称平均外径(mean outside diameter) 。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN 是公称通径，公称通径(或叫公称直径) , 就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能互相连接，具有互换性. 它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径〔也称公称口径、公称通径) 。

例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值
随厚度不同而不同。

公称直径可用公制 mm 表示，也可用英制 in 表示。

管路附件也用公称直径表示，意义同有缝管。

∙常用管道公称直径和外径对照∙公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

水管气管管道常用标准尺寸对照：把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。

DN15的水管就是英制1/2"的水管，也是解放前的4分水管。

如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、标准：有英制标准和国际标准两种。

三、材质：材质就有很多，根据不同的需要。

11、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。

2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。

我国水管的规格均采用我国法定单位的公称直径来标称的。

如DN20，就是表示公称直径20毫米的镀锌水管。

镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。

英国的单位是：1英尺（ft）=12英寸 1英寸（in）=1000英丝（mil）。

其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。

其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。

管径对照表在工程中，管径和阀门的大小需要匹配才能保证正常运行。

以下是常用管径和阀门DN尺寸的对照表：1英寸=25.4毫米=8英分1/2英寸=四分(4英分) DN153/4英寸=六分(6英分) DN202分管DN84分管DN156分管DN201英寸DN251.2英寸DN321.5英寸DN402英寸DN502.5英寸DN653英寸DN804英寸DN1006英寸DN1508英寸DN20010英寸DN25012英寸DN300根据GB/T-2001，管径应以毫米为单位表示。

不同管材的管径表示方式如下：1.对于水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，应以公称直径DN表示。

2.对于无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，应以外径×XXX表示。

3.对于钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，应以内径d表示。

4.对于塑料管材，应按照产品标准的方法表示。

5.如果使用公称直径DN表示管径，则需要有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB5836.1-92）。

给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）。

需要注意的是，DN是管道的公称直径，不是外径也不是内径。

它与英制单位有关，通常用来描述镀锌钢管。

De则是管道的外径，一般用于描述无缝钢管、PVC等塑料管道以及其他需要明确壁厚的管材。

在不涉及壁厚的情况下，我们通常使用DN来标注焊接钢管。

在管道施工中，正确区分De和DN的规格非常重要。

常用的20、25、32等管道规格指的是De而不是DN，这个细微的差别在采购和施工过程中可能会导致损失。

因此，我们需要确保在施工前理解和确认规格。

在管道连接方面，丝扣和法兰连接是两种常见的方式。

虽然还有其他连接方式，但使用较少。

镀锌钢管和PPR管都可以采用这两种连接方式，但在直径小于50的管道中，使用丝扣更方便，而在直径大于50的管道中，使用法兰更可靠。

管道尺⼨对照表⼀、De、DN、d、φ的含义⼀般来说，管⼦的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。

⽔、煤⽓输送钢管（镀锌钢管或⾮镀锌钢管）、铸铁管、钢塑复合管和聚氯⼄烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，⼀般采⽤De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D⼀般指管道内径;4、d混凝⼟管内直径。

钢筋混凝⼟（或混凝⼟）管、陶⼟管、耐酸陶瓷管、缸⽡管等管材，管径宜以内径d表⽰（如d230、d380等）;5、φ表⽰普通圆的直径；也可表⽰管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表⽰外径25mm，壁厚为3mm的管材。

对⽆缝钢管或有⾊⾦属管道，应标注“外径 x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和⽇本部分钢管标准采⽤壁厚尺⼨表⽰钢管壁厚系列。

对这类钢管规格的表⽰⽅法为管外径 x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼⾳“公”的声母）这下你就明⽩了，Dg是国产货，有中国特⾊的国产货，现在都不⽤了。

⼆、管径的表⽰⽅式1、⽔、煤⽓输送钢管（镀锌或⾮镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使⽤De来标注；拿镀锌焊接钢管为例，⽤DN、De两种标注⽅法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40De50 x 4mm等等……;2、⽆缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表⽰（如De108 x 4、De159 x 4.5等）；对⽆缝钢管或有⾊⾦属管道，应标注“外径 x 壁厚”。

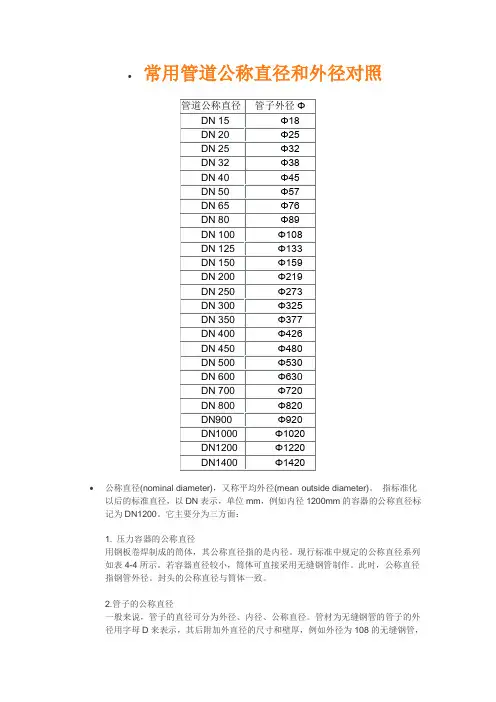

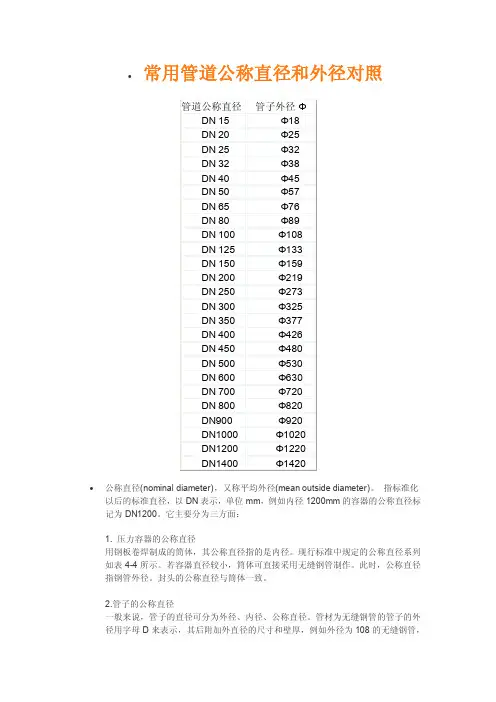

常用管道公称直径和外径对照管道公称直径管子外径Φ DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 DN 350 DN 400 DN 450 DN 500 DN 600 DN 700 DN 800 DN900 DN1000 DN1200 DN1400 Φ18 Φ25 Φ32 Φ38 Φ45 Φ57 Φ76 Φ89 Φ108 Φ133 Φ159 Φ219 Φ273 Φ325 Φ377 Φ426 Φ480 Φ530 Φ630 Φ720 Φ820 Φ920 Φ1020 Φ1220 Φ1420 2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢2" sch.40 表示2”接管的壁厚为4.0mm。

以后的标准直径以DN 表示单位mm例如内径1200mm 的容器的公称直径标记为DN1200。

它主要分为三方面公称直径(nominal diameter)又称平均外径(mean outside diameter)。

指标准化1. 压力容器的公称直径用钢板卷焊制成的筒体其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4 所示。

若容器直径较小筒体可直接采用无缝钢管制作。

此时公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D 来表示其后附加外直径的尺寸和壁厚例如外径为108 的无缝钢管壁厚为5MM用D108*5 表示塑料管也用外径表示如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN 表示在设计图纸中一般采用公称直径来表示公称直径是为了设计制造和维修的方便人为地规定的一种标准也叫公称通径是管子或者管件的规格名称。

管子的公称直径和其内径、外径都不相等例如公称直径为100MM 的无缝钢管有102*5、108*5 等好几种108 为管子的外径5表示管子的壁厚因此该钢管的内径为108-5-598MM但是它不完全等于钢管外径减两倍壁厚之差也可以说公称直径是接近于内径但是又不等于内径的一种管子直径的规格名称在设计图纸中所以要用公称直径目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸公称直径采用符号DN 表示如果在设计图纸中采用外径表示也应该作出管道规格对照表表明某种管道的公称直径壁厚。

DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，DN15,DN20,DN25是外径。

四分管和六分管的直径1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2 DN321.5 DN402′ DN502.5 DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010 DN25012 DN300GB/T50106-2001钢管规格及其理论重量表(1)1吋=25.4二、吋是公称直径的英制叫法换算成毫米也只能是公称直径的国际公制叫法,不能对应外径,因为统一公称直径的管子另有巨细口径之分三、在管道的规格上没有绝对的换算公式,对小于100只能以 1吋=25 来模糊计较,取其相近的数,对大于100的管子用1吋=25可以纯粹匹配计较。
