机械设计课后习题第5章作业

H1. 单项选择第五章练习题1-1锥度心轴限制（）个自由度。

① 2 ② 3 ③ 4 ④ 51-2 小锥度心轴限制（）个自由度。

① 2 ② 3 ③ 4 ④ 51-3 在球体上铣平面，要求保证尺寸 H （习图 1-3），必须限制（）个自由度。

① 1 ② 2 ③ 3 ④ 4习图 1-31-4 制（ 1-5 在球体上铣平面，若采用习图 1-4 所示方法定位，则实际限 ）个自由度。

① 1 ② 2 ③ 3 ④ 4过正方体工件中心垂直于某一表面打一通孔，必须限制（1-6 ）个自由度。

① 2 ② 3 ③ 4 ④ 5大批大量生产中广泛采用（）。

习图 1-4① 通用夹具 2. 判断题② 专用夹具 ③ 成组夹具④ 组合夹具2-1 2-2 2-3 2-4 2-5 2-6 2-7 2-8 2-9 2-10在加工工序中用作工件定位的基准称为工序基准。

精基准是指在精加工工序中使用的定位基准。

附加基准是起辅助定位作用的基准。

直接找正装夹可以获得较高的找正精度。

划线找正装夹多用于铸件的精加工工序。

夹具装夹广泛应用于各种生产类型。

欠定位是不允许的。

过定位系指工件实际被限制的自由度数多于工件加工所必须限制的自由度数。

定位误差是由于夹具定位元件制造不准确所造成的加工误差。

组合夹具特别适用于新产品试制。

H（φD ）H3. 分析题3-1 试分析习图 3-1 所示各零件加工所必须限制的自由度：a ）在球上打盲孔 φB ，保证尺寸 H ；b ）在套筒零件上加工 φB 孔，要求与 φD 孔垂直相交，且保证尺寸 L ；c ）在轴上铣横槽，保证槽宽 B 以及尺寸 H 和 L ；d ）在支座零件上铣槽，保证槽宽 B 和槽深 H 及与 4 分布孔的位置度。

ZφBZφBLXYa ）XYb ） ZZLBZZYXXc ）YBd ）H习图 3-13-2 试分析习图 3-2 所示各定位方案中：① 各定位元件限制的自由度；② 判断有无欠定 位或过定位；③ 对不合理的定位方案提出改进意见。

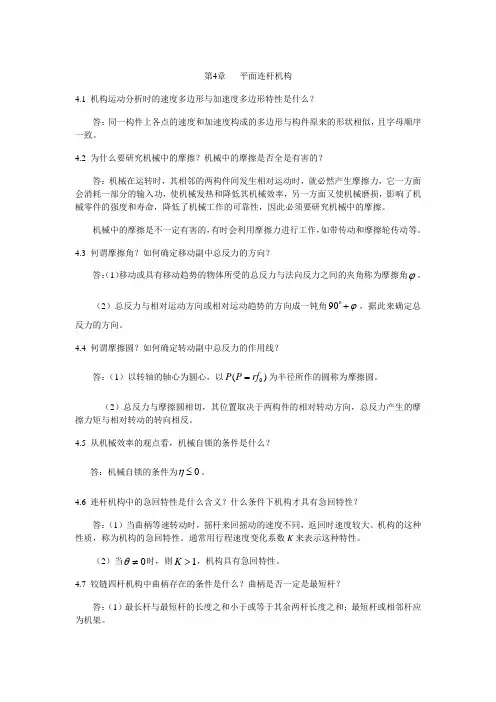

第4章 平面连杆机构4.1 机构运动分析时的速度多边形与加速度多边形特性是什么？答：同一构件上各点的速度和加速度构成的多边形与构件原来的形状相似，且字母顺序一致。

4.2 为什么要研究机械中的摩擦？机械中的摩擦是否全是有害的？答：机械在运转时，其相邻的两构件间发生相对运动时，就必然产生摩擦力，它一方面会消耗一部分的输入功，使机械发热和降低其机械效率，另一方面又使机械磨损，影响了机械零件的强度和寿命，降低了机械工作的可靠性，因此必须要研究机械中的摩擦。

机械中的摩擦是不一定有害的，有时会利用摩擦力进行工作，如带传动和摩擦轮传动等。

4.3 何谓摩擦角？如何确定移动副中总反力的方向？答：（1）移动或具有移动趋势的物体所受的总反力与法向反力之间的夹角称为摩擦角ϕ。

（2）总反力与相对运动方向或相对运动趋势的方向成一钝角90ϕ+ ，据此来确定总反力的方向。

4.4 何谓摩擦圆？如何确定转动副中总反力的作用线？答：（1）以转轴的轴心为圆心，以0()P P rf =为半径所作的圆称为摩擦圆。

（2）总反力与摩擦圆相切，其位置取决于两构件的相对转动方向，总反力产生的摩擦力矩与相对转动的转向相反。

4.5 从机械效率的观点看，机械自锁的条件是什么？答：机械自锁的条件为0η≤。

4.6 连杆机构中的急回特性是什么含义？什么条件下机构才具有急回特性？答：（1）当曲柄等速转动时，摇杆来回摇动的速度不同，返回时速度较大。

机构的这种性质，称为机构的急回特性。

通常用行程速度变化系数K 来表示这种特性。

（2）当0θ≠时，则1K >，机构具有急回特性。

4.7 铰链四杆机构中曲柄存在的条件是什么？曲柄是否一定是最短杆？答：（1）最长杆与最短杆的长度之和小于或等于其余两杆长度之和；最短杆或相邻杆应为机架。

（2）曲柄不一定为最短杆，如双曲柄机构中，机架为最短杆。

4.8 何谓连杆机构的死点？举出避免死点和利用死点的例子。

答：（1）主动件通过连杆作用于从动件上的力恰好通过其回转中心时的位置，称为连杆机构的死点位置。

第5章 带传动与链传动5-1 带传动的弹性滑动是怎样产生的？能否防止？对传动有何影响？它与打滑有何不同？答：带传动的弹性滑动是由于带的弹性和拉力差而引起的带和带轮面间的局部的、微小的相对滑动，这是摩擦型带传动正常工作时的固有特性，是不可防止的。

弹性滑动导致传动效率降低、带磨损、传动比不准确。

打滑是由过载引起的带在带轮上的全面滑动，使传动失效。

打滑为非正常的工作状态，是必须防止也是可以防止的。

5-2带传动的中心距为什么要限制在一定的范围？答：带传动的中心距之所以要限制在一定的范围，是因为：1〕假设中心距过小，虽结构紧凑，但小带轮的包角太小，导致摩擦力和传动能力降低；2〕中心距过小，使带的长度过短，带的工作频率增加，降低带的疲劳强度和工作寿命；3〕中心距假设过大,不仅结构不紧凑，且皮带松边下垂，高速传动时易引起带的颤抖。

5-3．多根V 带传动时，假设发现一根已坏，应如何处置？答：多根V 带传动时，即使只发现一根已坏，也应该同时更换新的V 带，不可新旧混用。

5-4 已知一V 带传动，小带轮直径d 1d =160mm,大带轮直径d 2d =400mm ，小带轮转速n 1=960min r ,滑动率2=ε00，试求由于弹性滑动引起的大带轮的转速损失。

解： 假设无弹性滑动，大带轮的理想转速n 2应为：1122n d 960160n 384(r /min)d 400⨯=== 所以，由弹性滑动引起的大带轮的转速损失为：2n =3840.02=7.68(r /min)ε⨯5-5 为什么链传动具有运动不平稳性？答：由于链传动的多边形效应，使其瞬时速度和瞬时传动比周期性变化，从而引起动载荷，所以链传动具有运动不平稳性。

5-6 为什么链条节数常取偶数，而链轮齿数取为奇数？答： 因为假设链节数为奇数，则需要采用过渡链节，当链条受拉时，过渡链节的弯链板承受附加的弯矩作用，强度降低，所以链节数常取为偶数。

正因为链节数常为偶数，为使磨损均匀，链轮齿数一般取为奇数。

5-1在如图所示的手摇提升装置中，已知各轮齿数为z 1＝20，z 2＝50，z 3＝15，z 4=30，z 6＝40。

试求传动比i 16并指出提升重物时手柄的转向。

题5-1图解：2001152040305053164216=⨯⨯⨯⨯==z z z z z z i 方向：从左往右看为顺时针方向。

5-3在图示某传动装置中，已知：z 1=60，z 2=48，z 2'=80，z 3＝120，z 3'=60，z 4=40，蜗杆z 4'＝2(右旋)，蜗轮z 5=80，齿轮z 5'＝65，模数m ＝5mm,主动轮1的转速为n 1＝240/min ，转向如图所示。

试求齿条6的移动速度v 6的大小和方向。

题5-3图题5-4图解：齿条的移动方向如图所示，其轮系传动比为：322608060804012048'4'3'2154325115=⨯⨯⨯⨯⨯⨯===z z z z z z z z n n i 则齿轮5’的转速为：min /5.7322401515r i n n ===又齿轮5’分度圆直径为：mm m z d 325565'5'5=⨯==所以齿条的移动速度为：s m n d v /128.0600005.73251000605'56=⨯⨯=⨯=ππ5-4如图所示为一电动卷扬机的传动简图。

已知蜗杆1为单头右旋蜗杆，蜗轮2的齿数z 2=42，其余各轮齿数为z 2'=18，z 3＝78，z 3'=18，z 4=55；卷筒5与齿轮4固联，其直径D 5＝400mm ，电动机转速。

n 1＝1500r/min ，试求:(1)转筒5的转速n 5的人小和重物的移动速度v 。

(2)提升重物时，电动机应该以什么方向旋转?解：1.其轮系传动比为：11.5569500518181557842'3'214324114==⨯⨯⨯⨯===z z z z z z n n i 则齿轮4的转速（即转筒5的转速）为：min /70.211.556150014145r i n n n ====所以重物的移动速度为：s m n D v /057.0600007.2400100060556=⨯⨯=⨯=ππ5-5在如图所示周转轮系中，已知各轮齿数为z 1=60，z 2=20，z 2'=20，z 3＝20，z 4=20，z 5=100，试求传动比i 41。

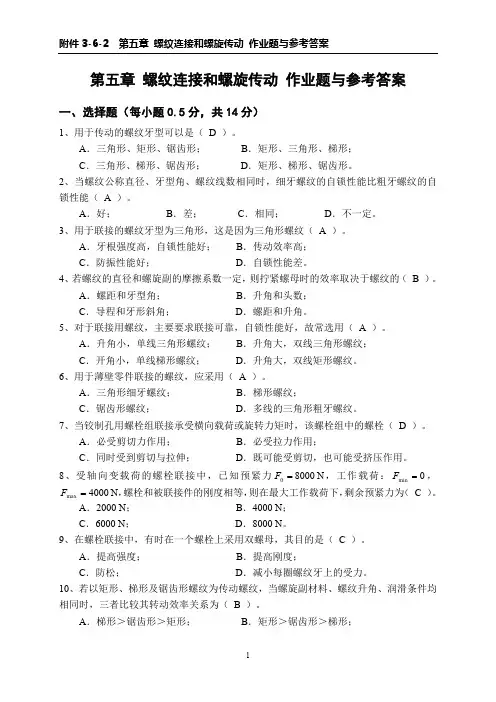

第五章 螺纹连接和螺旋传动 作业题与参考答案一、选择题（每小题0.5分，共14分）1、用于传动的螺纹牙型可以是（ D ）。

A ．三角形、矩形、锯齿形；B ．矩形、三角形、梯形；C ．三角形、梯形、锯齿形；D ．矩形、梯形、锯齿形。

2、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能（ A ）。

A ．好；B ．差；C ．相同；D ．不一定。

3、用于联接的螺纹牙型为三角形，这是因为三角形螺纹（ A ）。

A ．牙根强度高，自锁性能好；B ．传动效率高；C ．防振性能好；D ．自锁性能差。

4、若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的（ B ）。

A ．螺距和牙型角；B ．升角和头数；C ．导程和牙形斜角；D ．螺距和升角。

5、对于联接用螺纹，主要要求联接可靠，自锁性能好，故常选用（ A ）。

A ．升角小，单线三角形螺纹；B ．升角大，双线三角形螺纹；C ．开角小，单线梯形螺纹；D ．升角大，双线矩形螺纹。

6、用于薄壁零件联接的螺纹，应采用（ A ）。

A ．三角形细牙螺纹；B ．梯形螺纹；C ．锯齿形螺纹；D ．多线的三角形粗牙螺纹。

7、当铰制孔用螺栓组联接承受横向载荷或旋转力矩时，该螺栓组中的螺栓（ D ）。

A ．必受剪切力作用；B ．必受拉力作用；C ．同时受到剪切与拉伸；D ．既可能受剪切，也可能受挤压作用。

8、受轴向变载荷的螺栓联接中，已知预紧力80000=F N ，工作载荷：0min =F ，4000max =F N ，螺栓和被联接件的刚度相等，则在最大工作载荷下，剩余预紧力为（ C ）。

A ．2000 N ；B ．4000 N ；C ．6000 N ；D ．8000 N 。

9、在螺栓联接中，有时在一个螺栓上采用双螺母，其目的是（ C ）。

A ．提高强度；B ．提高刚度；C ．防松；D ．减小每圈螺纹牙上的受力。

10、若以矩形、梯形及锯齿形螺纹为传动螺纹，当螺旋副材料、螺纹升角、润滑条件均相同时，三者比较其转动效率关系为（ B ）。

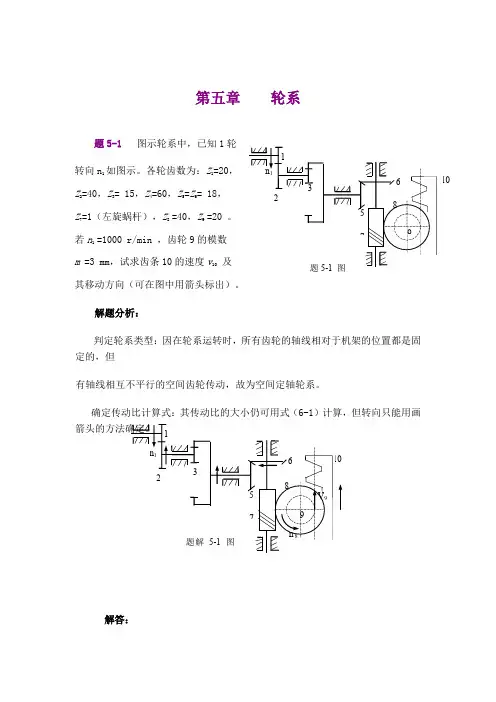

第五章轮系题5-1图示轮系中，已知1轮Array如图示。

各轮齿数为：Z1=20，转向n1Z=40，Z3= 15，Z4=60，Z5=Z6= 18，2Z=1（左旋蜗杆），Z8=40，Z9 =20 。

7若n1 =1000 r/min ，齿轮9的模数m =3 mm，试求齿条10的速度v及10其移动方向（可在图中用箭头标出）。

解题分析：判定轮系类型：因在轮系运转时，所有齿轮的轴线相对于机架的位置都是固定的，但有轴线相互不平行的空间齿轮传动，故为空间定轴轮系。

确定传动比计算式：其传动比的大小仍可用式（6-1）计算，但转向只能用画解答：1．确定齿条10的速度v 10 大小∵ 320118152040186040753186428118=⨯⨯⨯⨯⨯⨯===z z z z z z z z n n i∴min /125.3min /320100018189r r i n n n ====s /mm .s /mm .n mz n d v v 82960125320360609999910=⨯⨯⨯π=π=π==2．确定齿条10移动方向根据圆柱齿轮传动、锥齿轮传动及蜗杆传动的转向关系，可定出蜗轮转向n 8为逆时针方向，齿轮9与蜗轮8同轴，n 9 = n 8，齿条10线速度v 10与9轮线速度v 9方向一致，故齿条10的移动方向应朝上（↑）题5-2 图示轮系中，已知蜗杆1的齿数为Z 2= 50 ；蜗杆2′为单头右旋蜗杆， 蜗轮3的齿数为Z 3=40；其余各轮齿 数为；Z 3′=30，Z 4 = 20 ，Z 4′ = 26 ， Z 5 =18，Z 5′=28，Z 6=16，Z 7=18。

要求：(1) 分别确定蜗轮2、蜗轮3的 轮齿螺旋线方向及转向n 2、n 3 ；(2) 计算传动比i 17 ，并确定齿 轮7的转向n 7。

解题分析：判定轮系类型：因在轮系运转时，所有齿轮的轴线相对于机架的 位置都是固定的，但有轴线相互不 平行的空间齿轮传动，故为空间定 轴轮系。

机械设计第五章课后习题5-1分析比较普通螺纹、管螺纹、梯形螺纹和锯齿形螺纹的特点，各举一例说明它们的应用5-2将承受轴向变载荷的联接螺栓的光杆部分做得细些有什么好处？5-2分析活塞式空气压缩气缸盖联接螺栓在工作时的受力变化情况，它的最大应力，最小应力如何得出？当气缸内的最高压力提高时，它的最大应力，最小应力将如何变化？5-4?图5-49所示的底板螺栓组联接受外力FΣ作用在包含x轴并垂直于底板接合面的平面内。

试分析底板螺栓组的受力情况，并判断哪个螺栓受力最大？堡证联接安全工作的必要条件有哪些？5-5图5-50是由两块边板和一块承重板焊成的龙门起重机导轨托架。

两块边板各用4个螺栓与立柱相联接，托架所承受的最大载荷为KN，载荷有较大的变动。

试问：此螺栓联接采用普通螺栓联接还是铰制孔用螺栓联接为宜？为什么？5-6已知托架的边板用6个螺栓与相邻的机架相联接。

托架受一与边板螺栓组的垂直对称轴线相平行、距离为mm、大小为60KN的载荷作用。

现有如图5-51所示的两种螺栓不知型式，设采用铰制孔用螺栓联接，试问哪一种不知型式所用的螺栓直径较小？为什么？5-7图5-52所示为一拉杆螺纹联接。

已知拉丁所受的载荷F=56KN,载荷稳定，拉丁材料为Q235钢，试设计此联接。

5-8两块金属板用两个M12的普通螺栓联接。

若接合面的摩擦系数f=0.3,螺栓预紧力控制在其屈服极限的70%。

螺栓用性能等级为4.8的中碳钢制造，求此联接所能传递的横向载荷。

5-9受轴向载荷的紧螺栓联接，被联接钢板间采用橡胶垫片。

已知螺栓预紧力Fo=15000N,当受轴向工作载荷F＝10 000N时，求螺栓所受的总拉力及被联接件之间的残余预紧力。

5-10图5-24所示为一汽缸盖螺栓组联接。

已知汽缸内的工作压力P=0~1MPa，缸盖与缸体均为钢制，直径D1=350mm,D2=250mm.上、下凸缘厚均为25mm.试设计此联接。

5-11设计简单千斤顶（参见图5-41）的螺杆和螺母的主要尺寸。

第五章5-1 齿轮传动的最基本要求是什么？齿廓的形状符合什么条件才能满足上述要求？答： 齿轮传动最基本要求是其瞬时转速比（或传动比）要恒定不变； 如果采用的齿廓曲线能使两齿廓在任何位置啮合时，其公法线都通过中心连线上的定点P，则其任何瞬时传动比都为定值。

5-2 简单叙述齿廓啮合基本定律。

答：两齿轮转动角速度比（传动比i12）等于其中心连线O1O2被齿廓啮合点的公法线分成的两段的反比，即i12=ω1/ω2=O2N2/O1N1=O2P/O1P。

5-3 分度圆和节圆，压力角和啮合角有何区别？答： 以齿轮转动中心（O1、O2）为圆心，过节点P所作的圆称为节圆，在节点P处圆周速度相等，且节圆是在啮合传动时存在，对于单个齿轮并不存在节圆；而分度圆是人为假想的一个圆，齿轮上模数和压力角均为标准值的圆，分度圆对于单个的齿轮是存在的。

当两个标准齿轮在标准中心距间啮合时，节圆与分度圆重合。

压力角是相对分度圆而言的，指齿轮分度圆处法线与速度方向之间所夹的锐角，而啮合角是相对于节圆而言的，指节圆的公切线与啮合线N1N2之间所夹的锐角，一对标准齿轮在标准中心距间啮合传动时，其啮合角α’等于分度圆压力角α；而对非标准中心距啮合传动时，啮合角与压力角关系是：a’*cosα’=a*cosα，其中a是标准中心距，a’是实际啮合中心距。

5-5 某直齿圆柱齿轮传动的小齿轮已丢失，但已知与之相配的大齿轮为标准齿轮，其齿数Z2=52，齿顶圆直径d a2=135mm，标准安装中心距a=112.5mm。

试求丢失的小齿轮的齿数、模数、分度圆直径、齿顶圆直径，齿根圆直径。

答：由公式d a2=d2+2h a=(z2+2h a*)m，且由于是标准齿轮，齿顶高系数h a*=1代入数值，可得模数m=2.5 mm，即小齿轮模数也为2.5 mm标准中心距a=(d1+d2)/2=m(z1+z2)/2代入数值，可得小齿轮齿数Z1=38，分度圆直径d1=mz1=95mm齿顶圆直径d a1=d1+2h a=(z1+2h a*)m=(38+2*1)*2.5=100mm齿根圆直径d f1=d1-2h f=(z1-2h a*-2 c*)m=(38-2*1-2*0.25)*2.5=88.75mm5-7 当α=20o的正常齿渐开线标准齿圆柱齿轮的齿根圆和基圆相重合时，其齿数应为多少？又若齿数大于求出的数值，则基圆和齿根圆哪一个大？答： 对于正常齿渐开线标准圆柱齿轮，齿顶高系数h a*=1，顶隙系数c*=0.25齿根圆直径d f=d-2h f=(z-2h a*-2 c*)m基圆直径d b=dcosα=mzcosα联立上述两公式，可求z=41.45，取整z=42此外，d f/d b=(z-2h a*-2 c*)m/ mzcosα=(z-2.5)/zcosα由于压力角α不变，由上述公式可知，若齿数大于求出的数值，则d f/d b＞1，因此齿根圆大。

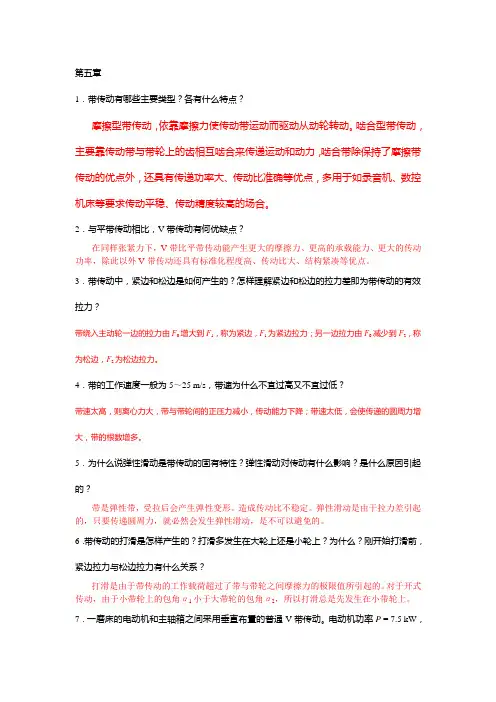

第五章1．带传动有哪些主要类型？各有什么特点？摩擦型带传动，依靠摩擦力使传动带运动而驱动从动轮转动。

啮合型带传动，主要靠传动带与带轮上的齿相互啮合来传递运动和动力，啮合带除保持了摩擦带传动的优点外，还具有传递功率大、传动比准确等优点，多用于如录音机、数控机床等要求传动平稳、传动精度较高的场合。

2．与平带传动相比，V带传动有何优缺点？在同样张紧力下，V带比平带传动能产生更大的摩擦力、更高的承载能力、更大的传动功率，除此以外V带传动还具有标准化程度高、传动比大、结构紧凑等优点。

3．带传动中，紧边和松边是如何产生的？怎样理解紧边和松边的拉力差即为带传动的有效拉力？带绕入主动轮一边的拉力由F0增大到F1，称为紧边，F1为紧边拉力；另一边拉力由F0减少到F2，称为松边，F2为松边拉力。

4．带的工作速度一般为5～25 m/s，带速为什么不宜过高又不宜过低？带速太高，则离心力大，带与带轮间的正压力减小，传动能力下降；带速太低，会使传递的圆周力增大，带的根数增多。

5．为什么说弹性滑动是带传动的固有特性？弹性滑动对传动有什么影响？是什么原因引起的？带是弹性带，受拉后会产生弹性变形。

造成传动比不稳定。

弹性滑动是由于拉力差引起的，只要传递圆周力，就必然会发生弹性滑动，是不可以避免的。

6．带传动的打滑是怎样产生的？打滑多发生在大轮上还是小轮上？为什么？刚开始打滑前，紧边拉力与松边拉力有什么关系？打滑是由于带传动的工作载荷超过了带与带轮之间摩擦力的极限值所引起的。

对于开式传动，由于小带轮上的包角α1小于大带轮的包角α2，所以打滑总是先发生在小带轮上。

7．一磨床的电动机和主轴箱之间采用垂直布置的普通V带传动。

电动机功率P = 7.5 kW，转速n1 = 1450 r/min，传动比i = 2.1，试设计此普通V带传动。

8．与带传动和齿轮传动相比，链传动有哪些优缺点？它主要适用何种场合？（1）链传动是啮合传动，无弹性滑动和打滑现象。

5-1如图所示的V带在轮槽内的三种安装情况，哪一种正确？为什么？答：第一种安装方式正确。

因为第二种安装方式，使带缠身较大的弯曲变形，带在传动中受到的弯曲应力增大，影响带的使用寿命。

第三种安装方式，使带的工作面与带轮的接触面积减小，影响带传动的传动能力。

5-2什么是有效拉力？什么是初拉力？它们之间的关系？答：紧边和松边拉力的差值为带传动中起传递转矩作用的拉力，称为有效拉力F。

为保证带传动正常工作，传动带必须以一定的张紧力紧套在带轮上，由于静止不动，带两边承受相等的拉力，称为初拉力F o。

F2F 0 f fe e 1 15-3小带轮包角对带传动有何影响？为什么只给出小带轮包角的计算公式？答：F随α的增大而增大。

增加α会使接触弧上摩擦力的总和增加，从而使F增大，提高其传动能力。

由于大带轮到包角α2大于小带轮的包角α1，打滑首先发生在小带轮，因此，只考虑小带轮的包角α1。

5-4带传动工作时，带的截面上产生哪些应力？应力沿带全长是如何分布的？最大应力在何处？答：（1）拉应力：作用于带的全长。

带的紧边σ1为，松边为σ2，σ1＞σ2。

（2）弯曲应力：绕过带轮处受到弯曲应力的作用。

σb1＞σb2。

（3）离心拉应力：沿带长均匀分布。

当带在紧边绕上小带轮时应力达到最大值，其值为σmax=σ1+σb1+σC5-5带传动的弹性滑动和打滑是如何产生的？它们对带传动的影响？是否可以避免？答：弹性滑动是由于带的弹性变形，只要传递圆周力，就会产生弹性滑动，不可避免。

弹性滑动引起带的传动比的变化。

打滑是由于过载引起的，能够避免。

5-6链传动的主要失效形式有哪几种？答：链板疲劳破坏；滚子和套筒的冲击疲劳破坏；链条铰链磨损；链条铰链的胶合；静力拉断。

5-7链传动为何要适当张紧？与带传动的张紧有什么区别？答：链传动中，不需要给链条初拉力。

链传动张紧的目的，是为了避免松边下垂量过大而引起啮合不良或振动现象。

带传动工作一段时间后会由于塑性变形和磨损而松弛，使初拉力减小，传动能力下降。

第五章机床夹具设计习题答案1.机床夹具的作用是什麽？有那些要求？（1）机床夹具的作用1）保证加工精度 2）提高生产率 3) 扩大机床的使用范围。

4) 减轻工人的劳动强度，保证生产安全。

（2）机床夹具的要求1）保证加工面的位置精度 2) 夹具的总体方案应与年生产纲领相适应3) 安全、方便、减轻劳动强度 4) 排屑顺畅 5）应有良好的强度、刚度和结构工艺性。

2.机床夹具的组成有那些部分？1）定位元件及定位装置 2）夹紧元件及夹紧装置 3）导向及对刀元件4）动力装置 5）夹具体 6）其它元件及装置不同的生产条件下的夹具，其组成会有不同。

3.何谓六点定位原理“何谓定位的正常情况和非正常情况，它们各包括那些方面？（1）六点定位原理是采用六个按一定规则布置的约束点，限制工件的六个自由度，使工件实现完全定位。

（2）定位的非正常情况是指凡是保证加工位置精度的自由度均已被约束所限制的情况，它可以是完全定位，即限制了六个自由度，也可以是小于六个约束点。

（3）定位的非正常情况包括欠定位和过定位两种。

欠定位是指保证加工精度的某自由度应该被限制而没有被限制的情况。

此情况不能保证加工精度，因此此定位方案是绝对不允许的。

过定位是指为保证加工精度应该被限制的某个自由度被两个或两个以上的约束所重复限制。

一般情况下这是不允许的。

但在工件定位和定位元件精度很高或者在工件刚度很低的情况下，过定位的情况是被允许的。

4.试分析图5－7中a、c方案为什麽属过定位？如何改进的？尚存在什麽问题？5.7过定位及其改进图 5.7 a）：工件下底面有俩个短圆柱销台阶面支撑，为平面约束，限制3个自由度，而每个短圆柱销插入工件孔内，限制了2个自由度，因此共限制了7个自由度，超出了6个，即y方向的移动自由度被重复限制了，因此属于过定位。

C）：工件左端由销的又台阶端面定位，此端面限制了3个自由度，而销的长径比已超过1，属于长销，它限制了4个自由度，共限制了7个自由度，还有转动的自由度没有被限制。

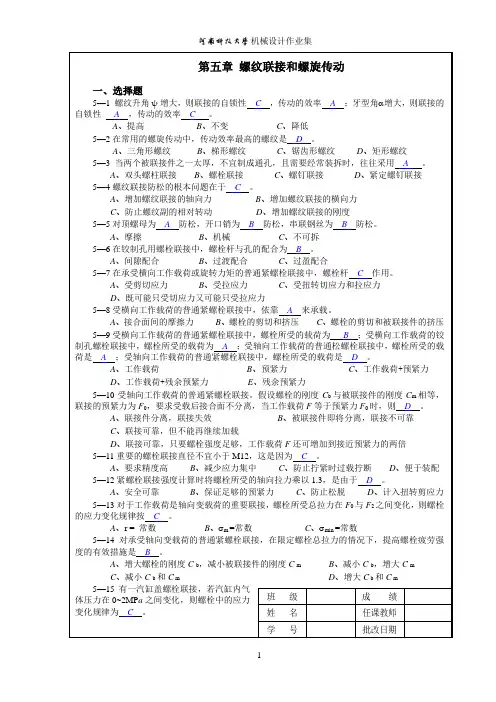

第五章螺纹联接和螺旋传动一、选择题5—1 螺纹升角ψ增大，则联接的自锁性C，传动的效率A；牙型角 增大，则联接的自锁性A，传动的效率C。

A、提高B、不变C、降低5—2在常用的螺旋传动中，传动效率最高的螺纹是 D 。

A、三角形螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹5—3 当两个被联接件之一太厚，不宜制成通孔，且需要经常装拆时，往往采用A 。

A、双头螺柱联接B、螺栓联接C、螺钉联接D、紧定螺钉联接5—4螺纹联接防松的根本问题在于C。

A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度5—5对顶螺母为A防松，开口销为B防松，串联钢丝为B防松。

A、摩擦B、机械C、不可拆5—6在铰制孔用螺栓联接中，螺栓杆与孔的配合为B。

A、间隙配合B、过渡配合C、过盈配合5—7在承受横向工作载荷或旋转力矩的普通紧螺栓联接中，螺栓杆C作用。

A、受剪切应力B、受拉应力C、受扭转切应力和拉应力D、既可能只受切应力又可能只受拉应力5—8受横向工作载荷的普通紧螺栓联接中，依靠A来承载。

A、接合面间的摩擦力B、螺栓的剪切和挤压C、螺栓的剪切和被联接件的挤压5—9受横向工作载荷的普通紧螺栓联接中，螺栓所受的载荷为B；受横向工作载荷的铰制孔螺栓联接中，螺栓所受的载荷为A；受轴向工作载荷的普通松螺栓联接中，螺栓所受的载荷是A；受轴向工作载荷的普通紧螺栓联接中，螺栓所受的载荷是D。

A、工作载荷B、预紧力C、工作载荷+预紧力D、工作载荷+残余预紧力E、残余预紧力5—10受轴向工作载荷的普通紧螺栓联接。

假设螺栓的刚度C b与被联接件的刚度C m相等，联接的预紧力为F0，要求受载后接合面不分离，当工作载荷F等于预紧力F0时，则D。

A、联接件分离，联接失效B、被联接件即将分离，联接不可靠C、联接可靠，但不能再继续加载D、联接可靠，只要螺栓强度足够，工作载荷F还可增加到接近预紧力的两倍5—11重要的螺栓联接直径不宜小于M12，这是因为C。

第5章作业5-l 眼镜用小螺钉(Ml x 0．25)与其他尺寸螺钉(例如M8 x 1．25)相比，为什么更易发生自动松脱现象(§纹中径=螺纹大径-O ．65 x 螺距)? 答：因为螺纹升角：2tan (0.65)t td d t βππ==- 而眼镜用小螺钉的螺纹升角比其他尺寸螺钉大，自锁性差，所以更易发生自动松脱现象。

5-2 当作用在转动副中轴颈上的外力为一单力，并分别作用在其摩擦圆之内、之外或相切时，轴颈将作种运动?当作用在转动副中轴颈上的外力为一力偶矩时，也会发生自锁吗? 答：当作用在转动副中轴颈上的外力为一单力，并分别作用在其摩擦圆之内发生自锁，轴不能运动；作用在其摩擦圆之外或相切时，轴颈将转动。

当作用在转动副中轴颈上的外力为一力偶矩时，不会发生自锁。

5-3 自锁机械根本不能运动，对吗?试举2,-3个利用自锁的实例。

答：不对，因为自锁机械对应于一定的外力条件和方向才自锁。

5-4 通过对串联机组及并联机组的效率计算，对设计机械传动系统有何重要启示? 答：应尽可能的提高串联机组中任意机构，减少的效率串联机组中机构的数目。

在并联机组部分着重提高传递功率大的传动路线的效率。

5-5 图示曲柄滑块机构中，曲柄1在驱动力矩M 1作用下等速转动。

设已知各转动副的轴颈半径r=10mm ，当量摩擦系数f v =0.1，移动副中的滑块摩擦系数f=0.15，l AB =100 mm ，l BC =350 mm 。

各构件的质量和转动惯量略而不计。

当M 1=20 N.m 时，试求机构在图示位置所能克服的有效阻力F 3及机械效率。

解：（1）根据已知条件fvr=0.1ⅹ10=1mmφ=arctanf=8.53º计算可得图示位置α=45.67º, β=14.33º（2）考虑摩擦时，运动副中反力如图（a ）所示（3）构件1的平衡条件为：F R21(l AB sin α+2ρ)=M 1F R21=F R23=M 1/[(l AB sin α+2ρ)]构件3的平衡条件为：F R23+F R43+f 3=0 作力的多边形图（b）有：233sin(90)sin(90)R F F βϕϕ=-+-（4）2313cos cos 93.64%cos()(sin 2)cos()R AB F M F l ϕϕβϕαρβϕ===-+- （5）机械效率：330cos sin cos 270.38(sin 2)cos()AB AB F l N F l ϕαβηαρβϕ===+-5-6图示为一带式运输机, 由电动机1经平带传动及一个两级齿轮减速器带动运输带8。
