8.1 土石方明挖8.1.1 概述8.1.1.1 主要工程项目及工程量（1）主要工程项目本工程土石方明挖主要包括：厂房交通洞工程、厂房通风洞工程、#1施工支洞工程、水土保持工程等适用于本工程施工图所示的土石方明挖工程。
土方开挖工作内容包括：准备工作、场地清理、土方开挖、钻孔爆破、石渣运输和堆存、施工期排水、边坡稳定监测、完工验收前的维护，以及将开挖可利用或废弃的土方运至合同指定的堆放区，并按环境保护要求对开挖边坡进行保护、治理等工作。
（2）主要工程量本工程石方明挖总量为95856m3，其中表土剥离22089m3，土方明挖39614m3，石方明挖34153m3，土石方明挖施工的主要工程量见表8.1-1。
主要工程量表表8.1-18.1.1.2 工程地质条件（1）交通洞进（出）洞脸开挖边坡地质条件交通洞进(出)口布置在下水库进（出）水口北侧约70m的对外公路旁，山坡比高约30m，天然坡度为35°～55°，开挖边坡方向S19°W，高程234m以上弱风化白岗花岗岩裸露。
高程234m以下至高程225m公路，表部覆盖层厚约2m，全风化带厚1m～2m，强风化带厚约2m。
坡内通过F30、F43两条陡倾角断层。
两条断层走向均与开挖边坡方向近正交，从断层走向与开挖边坡的组合关系分析，两条断层对边坡稳定影响不大。
节理以走向为近SN和N40°～50°W的两组陡倾角节理为主，延伸较长。
顺坡向中、缓倾角节理分布较少，面较粗糙，多数延伸较短，连续性差，洞脸边坡整体较稳定。
此外，边坡表部高程230m～260m节理多张开，卸荷裂隙较发育，岩体稳定性差。
（2）通风洞进(出)口洞脸开挖边坡地质条件通风洞进(出)口洞脸山坡比高约90m，天然坡度为30°～40°，开挖边坡方向S88°W。
边坡表部覆盖层厚约0.4m，全风化带厚1.5m～7m，强风化带厚约1m～3m。
土石方明挖工程监理细则一、工程背景和目的土石方明挖工程是基础工程中的重要一环，对整个工程的稳定性和可行性起着关键作用。
因此，为了确保土石方明挖工程的质量和安全，需要进行严格的监理。
本细则旨在规范土石方明挖工程监理的各项工作，确保施工过程的顺利进行，达到工程质量标准和安全要求。
二、监理团队与职责分工1.监理团队由工程监理师、工程技术员和质量监督员组成。
2.工程监理师负责项目的整体监管和决策，负责审查并批准施工图纸、施工方案和变更方案。
3.工程技术员负责对施工现场进行实时监控和记录，同时记录天气情况、土石方开挖情况和工程质量问题。
4.质量监督员负责对施工工艺和质量执行情况进行监督并提出改进建议。
三、监理工作的具体内容及要求1.施工前的准备工作a.确认施工图纸和方案，审查各种设计文件并及时提出修改意见。
b.检查施工现场的基础设施是否完善，如施工道路、紧急撤离通道等。
c.监督施工单位进行准备工作，如材料配送和机械设备的就位等。
2.施工过程监控a.监控土石方明挖的开挖深度、边坡坡度和边坡防护措施的落实情况。
b.检查爆破作业的安全措施是否到位，如爆破区域的封闭和警示标志的设置等。
c.实时记录施工过程中的关键参数，如土方挖掘量、稳定性评估数据等。
3.工程质量控制a.抽查土石方明挖的质量，检测挖方坑底平整度和边坡坡度等。
b.对施工单位的采样和试验工作进行监督，确保材料质量符合规范要求。
c.审查土石方明挖的质量整改措施和方案，提出改进建议。
4.工程安全监督a.检查施工单位的安全管理制度和操作规程，确保施工人员的安全意识。
b.监督施工现场的安全防护措施，如周边围挡、警示标志和人员防护设备等。
c.审查施工现场的应急预案，包括疏散路线和紧急救援等。
四、监理报告和验收1.监理团队应每周向建设单位提交监理报告，记录施工现场的施工进度和工程质量情况。
2.在土石方明挖完成后，进行工程验收，检查土石方明挖工程是否满足设计和规范要求。

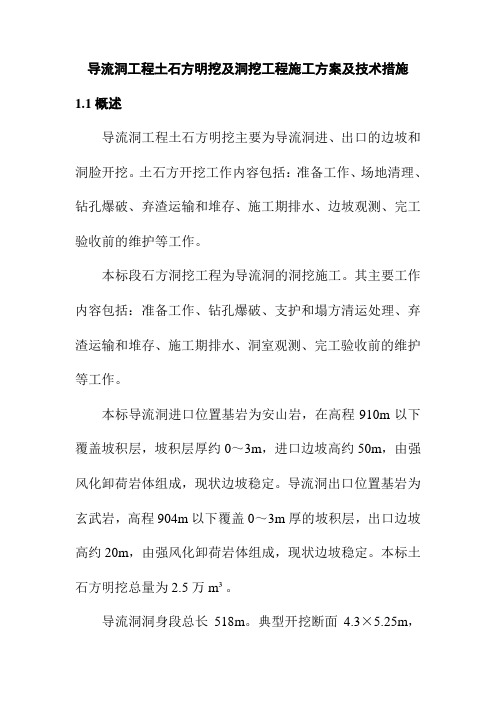

导流洞工程土石方明挖及洞挖工程施工方案及技术措施1.1概述导流洞工程土石方明挖主要为导流洞进、出口的边坡和洞脸开挖。
土石方开挖工作内容包括：准备工作、场地清理、钻孔爆破、弃渣运输和堆存、施工期排水、边坡观测、完工验收前的维护等工作。
本标段石方洞挖工程为导流洞的洞挖施工。
其主要工作内容包括：准备工作、钻孔爆破、支护和塌方清运处理、弃渣运输和堆存、施工期排水、洞室观测、完工验收前的维护等工作。
本标导流洞进口位置基岩为安山岩，在高程910m以下覆盖坡积层，坡积层厚约0～3m，进口边坡高约50m，由强风化卸荷岩体组成，现状边坡稳定。
导流洞出口位置基岩为玄武岩，高程904m以下覆盖0～3m厚的坡积层，出口边坡高约20m，由强风化卸荷岩体组成，现状边坡稳定。
本标土石方明挖总量为2.5万m³。
导流洞洞身段总长518m。
典型开挖断面4.3×5.25m，城门洞型。
进口10m洞段为方变圆渐变段。
导流洞洞身段围岩类别以Ⅱ、Ⅲ类为主，总体围岩完整性好、围岩基本稳定，局部节理发育部位围岩稳定性较差，需加强支护。
本标洞挖总量为1.25万m³，其中Ⅱ类围岩8760 m³，Ⅱ～Ⅲ类围岩3160 m³，Ⅲ类围岩580 m³。
土石方开挖主要工程量见表1.1-1。
表1.1-1 导流洞工程明挖及洞挖工程量表1.2施工布置1.2.1道路布置根据招标文件显示，施工现场10#道路已修建至导流洞出口位置，本标需要借10#路头修建导流洞出口至进口的施工道路（10-1#路）并延伸至4#渣场。
开挖施工主要依托10#路、10-1#路、1#路和4#渣场，施工道路特性见表1.2-1。
在施工期间维修和养护施工道路，保护好道路路基和路面的排水设施，及时进行路面渣土清理、路面洒水等养护工作。
表1.2-1 施工道路特性表（1）施工供风在导流洞进、出口各布置一个固定空压机站，前期满足洞脸明挖的开挖与支护用风，后期满足洞内的开挖和支护用风。

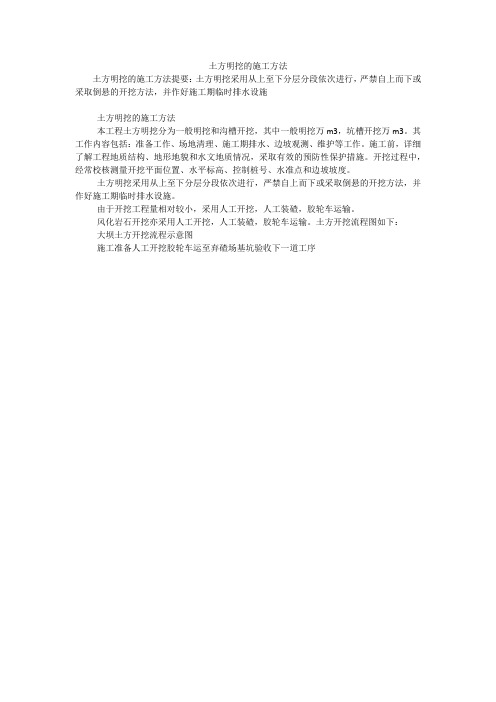

土方明挖的施工方法
土方明挖的施工方法提要：土方明挖采用从上至下分层分段依次进行，严禁自上而下或采取倒悬的开挖方法，并作好施工期临时排水设施
土方明挖的施工方法
本工程土方明挖分为一般明挖和沟槽开挖，其中一般明挖万m3，坑槽开挖万m3。
其工作内容包括：准备工作、场地清理、施工期排水、边坡观测、维护等工作。
施工前，详细了解工程地质结构、地形地貌和水文地质情况，采取有效的预防性保护措施。
开挖过程中，经常校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度。
土方明挖采用从上至下分层分段依次进行，严禁自上而下或采取倒悬的开挖方法，并作好施工期临时排水设施。
由于开挖工程量相对较小，采用人工开挖，人工装碴，胶轮车运输。
风化岩石开挖亦采用人工开挖，人工装碴，胶轮车运输。
土方开挖流程图如下：
大坝土方开挖流程示意图
施工准备人工开挖胶轮车运至弃碴场基坑验收下一道工序。
大坝土方明挖及填筑施工方法说明一、总体施工方案大坝土方明挖采用水平分段、竖向分层的方法自上而下分层开挖.土方开挖采用挖掘机开挖，就近堆放。
二、土方开挖施工方法1、开挖方法土方开挖采用自上而下分层分段的开挖方式，开挖时先开挖排水沟及时排水,使开挖工作面始终处于干地施工.土方施工前，先用推土机清除覆盖层，将弃土堆放在指定弃土场，然后再进行土方挖填.2、施工要点1）土方开挖按图纸要求自上而下进行，自上而下分层分段的开挖。
2）开挖中如发现土层性质有变化时，及时报告监理工程师,修改施工方案及挖方边坡。
3）土方开挖过程中，如出现裂缝和滑动迹象时，应立即暂停施工和采取应急抢救措施,并通知监理，必要时，按监理的指示设置观测点，及时观测边坡变化情况，并做好记录.土方开挖前，会同监理进行原始地形测量剖面的复核检查、按施工图纸所示的工程建筑物开挖尺寸进行开挖剖面测量放样成果的检查、以及开挖区周围排水和防渗保护设施的质量检查和验收。
土方开挖过程中定期测量校正开挖平面的尺寸和标高，以及开挖边坡的坡度和平整度，并做好记录。
土方明挖完成后，会同监理进行基础开挖面的平面尺寸,标高和建基面平整度检查以及基础土的物理力学性质指标取样检测，并对永久边坡的坡度和平整度、边坡永久性排水沟道的坡度和尺寸的进行复测检查。
三、设备及人员配置本工程土方开挖工程量为805816 m3,需配置设备及人员如下:1、设备配置（1)1。
0m3反铲挖掘机配置已知1。
0m3反铲挖掘机台班生产率为537。
6m3/台班，取土的可能性系数为1.3，每天按1。
7个台班计，每台挖掘机每天取土方为837。
6×1。
7÷1。
3=1095m3/d，考虑其它施工影响，每月施工实际天数按30天计。
根据施工进度和劳动强度，确定所需挖掘机台数n=13430/1095=12.26根据计算：选用1。
0m3反铲挖掘机12台，便能满足施工要求。
（2）人员配置土方明挖配置挖运作业人员24人。
土方明挖施工第一节说明1范围（1）本章规定适用于本合同施工图纸所示的土方开挖工程，包括本合同各项永久工程和临时工程的基础开挖、土料场、砂砾料场、公路、房屋基础以及其他监理人指明的土方开挖工程。
其开挖工作内容包括：准备工作、场地清理、施工期排水、边坡观测、完工验收前的维护，以及将开挖可利用或废弃的土方运至监理人指定的堆放区并加以保护、处理等工作。
（2）本章不包括膨胀土、多年冻土等特殊地质特性的土方工程。
2承包人的责任（1）承包人应根据本技术条款、施工图纸的要求和监理人的指示，按土方明挖工程的开挖线进行施工，若在实施开挖中偏离指定开挖线，应重新修整直到监理人认可为止。
因承包人自身施工失误所增加的工程量以及由此增加的额外费用均由承包人承担。
（2）承包人为其施工需要，在本合同施工图纸开挖线以外进行的开挖，应在该开挖工作开始前，以书面方式报监理人审批。
承包人必须注意保持永久开挖边坡稳定，规定开挖线以外增加的开挖费用由承包人计入报价，发包人不予另行支付。
（3）在施工前，承包人应详细了解工程地质结构、地形地貌和水文地质情况。
对可能引起的滑坡和崩塌应及时采取有效的预防保护措施；在陡坡下施工，应仔细检查边坡的稳定性，如遇有孤石、崩塌体等，应事先作好妥善的清理和支护。
（4）修建施工区内专用公路的土方明挖工程，除遵守本技术条款外，还应按监理人指定的有关行业规范执行。
（5）在已有建筑物附近进行开挖时，承包人的施工措施必须保证其原有建筑物的稳定和安全，并尽可能做到不影响其正常使用。
（6）承包人应妥善制定施工安全措施，在危险地带应设置明显的标志。
夜间施工时，应根据本技术条款第1.3.3条规定安设足够的照明。
3主要提交件3.1施工措施计划承包人应在本工程或每项单位工程开工前56天，按监理人的指示和施工图纸的规定，提交一份包括下列内容的施工措施计划，报送监理人审批。
（1）开挖施工平面布置图（含施工交通线路布置）；（2）开挖方法和程序；（3）施工设备的配置和劳动力安排；（4）排水或降低水位措施；（5）开挖边坡保护措施；（6）土料利用和弃渣措施；（7）质量与安全保证措施；（8）施工进度计划等。
第五章土方明挖工程5.1概况5.1.1工作范围本标段土方明挖主要包括右岸坝肩岸坡的风化岩块、坡积物、残积物和坝基范围内的土、砂砾石、松散坍塌体及全风化岩石，以及小于或等于0.7m3的孤石或岩块等，还包括右坝肩人工边坡开口线以上和坝体范围右岸的自然边坡上的危石、土石的清理。
其开挖工作内容包括：准备工作、基础清理、施工期排水、边坡观测、完工验收前的维护，以及将开挖可利用或废弃的土方运至监理工程师指定的堆放区堆放等工作。
坝肩边坡处理的土方开挖及清坡的最高处位于坝上0-025〜坝上0-048.5之间1962.00m〜1970.00m之上，孤石和崩塌体位于右岸河边和1935m高程以上的山坡上。
坝基砂卵石开挖深度5〜10!^左岸厚右岸薄。
5.1.2地质情况5.1.2.1坝基工程地质情况河床靠左岸有一长条形深槽，纵向长约160〜170m,上游宽10〜20m,下游宽20〜50m,深槽最深部位的基岩面高程1758.39m。
河床靠右部位覆盖层（砂卵砾石）较薄，一般5〜7m,靠左岸部位一般10m左右，最厚处达24m（ZK59#钻孔深槽处）。
河床覆盖层中，以砂卵砾石为主，少量中、细砂，无完整的砂层，局部仅以透镜体形式出露。
一般砾径30〜50mm,大者100〜120mm,分选差，磨圆度好，无胶结，中等密实，渗透系数3.4〜5.8x10-2cm/s,压缩模量30〜40MPa。
5.1.2.2右坝肩工程地质情况右岸坝肩岸坡上陡下缓，高程1780〜1810m，坡度5〜20°,高程1810m以上坡角近70°。
组成右坝肩的主要地层岩性为K13-2紫红色砾岩夹薄层及条带状中细砂岩和K13-1紫红色中细砂岩夹砾岩。
岩层产状为NE13°SE N13°。
岩性软硬相间，岩相变化较大。
第四纪松散堆积物分布在河边和1935m高程以上的山坡上。
5.1.3主要工程量土方明挖的主要工程量见表5-1。
表5-1 主要工程量5.2施工方案及工艺流程5.2.1右坝肩边坡处理施工方案5.2.1.1清坡右坝肩边坡开口线以上和坝体范围右岸的自然边坡清理主要采用人工清理，经过修路机械能到的部位采用YT220推土机和1.6m3液压挖掘机配合一次推清至1810.00m 高程平台，用KLD85Z装载机或1.6m3液压挖掘机装，20t自卸汽车运输至右岸木场村弃渣场。
土石方明挖施工措施土石方明挖施工措施一、施工前准备工作1. 进行施工场地勘察，了解地质情况。
2. 制定详细的施工计划，包括施工时间、人员安排、机械设备准备等。
3. 根据实际情况选择合适的土石方挖掘方法，并确定施工区域的范围。
二、挖掘机械设备的选择与准备1. 根据挖掘的土石方类型和施工条件，选择适当的挖掘机械设备。
2. 对挖掘机械设备进行全面检查，确保各项功能正常，并进行必要的维护和修理。
三、安全措施1. 在施工区域周围设置标志牌和警示标志，提醒人员和车辆注意施工区域。
2. 对施工现场进行严格的安全检查，确保施工场地安全无隐患。
3. 为施工人员提供必要的安全防护用品，包括头盔、安全鞋、手套等。
四、土石方挖掘1. 根据土石方挖掘方法，进行相应的布置和安排。
例如，挖掘机从上到下依次进行挖掘，或者采用分段挖掘的方式。
2. 控制挖掘深度和坡度，确保土石方的稳定性和安全性。
3. 在挖掘过程中，及时清理挖出的土石方，保持施工场地的整洁，并进行必要的覆土保护。
五、挖掘完毕后的处理1. 对施工区域周围进行清理，确保无杂物残留。
2. 对挖掘机械设备进行保养和维护，检查是否有损坏或故障。
3. 对施工区域进行定期巡视，确保土石方的稳定性和安全性。
六、附件：本文档所涉及附件如下：1. 土石方勘察报告2. 工程施工计划书3. 挖掘机械设备检查记录4. 安全检查记录5. 工作票6. 安全防护用品发放记录七、法律名词及注释：1. 土石方挖掘：指将地面上的土石方挖取并运输至指定地点的工程操作。
2. 施工区域：指土石方明挖工程所涉及的具体施工范围。
3. 挖掘机械设备：指用于进行土石方挖掘的机械设备，如挖掘机、推土机等。
4. 安全防护用品：指在施工过程中为保护劳动者安全而提供的用品，包括头盔、安全鞋、手套等。
土石方明挖施工措施在土石方工程中，明挖施工是指挖土方时将地面上的土壤和基岩挖除，直接进入到土层或岩石内部进行开挖的一种方式。
在进行明挖施工时，需要制定合理的施工措施，以确保工作安全、施工质量以及对环境的影响最小化。
本文将介绍土石方明挖施工的一些基本措施。
1. 施工前准备在明挖开工之前，需要进行若干准备工作。
这些工作包括：•建立地基调查报告：这个报告应包括关于地质情况、土层分布、地下水情况和地表地文情况等信息，以便于进行设计和构建；•制定施工方案：施工方案应包括针对地质特征、挖掘土层、支撑体系和施工程序制定的策略和方法；•建立施工管理文件：文件应包括施工计划、施工场地图等；•确保保障措施到位：这包括安全设施、清洁设施、卫生设施等。
2. 环境保护在挖掘过程中，需要采取措施来最小化对周边环境的影响。
以下是一些应该考虑的措施：•尽可能减少挖掘深度：挖掘过深可能会对地下水位产生影响，因此应该将挖掘深度减到最小；•减少土石方堆放量：将挖掘产生的土石方尽可能挤压、加水泥、利用等方法以占用尽可能少的场地；•减少噪音和扬尘：采用液压或电动设备，以减少噪音和扬尘，同时使用防护罩或围挡等方法保护周边环境。
3. 挖掘过程中注意事项在挖土方时，需要采取以下措施来确保工程的安全和质量：•保持挖掘坑壁的稳定：使用钢筋和木方等材料对挖掘坑壁进行支撑，以保证安全稳定；•定期检查设备：定期检查设备的状况，更换磨损严重的部件保证设备正常工作；•严格落实安全措施：做好现场标志、安全提示等工作，规范人员作业，提高安全管理水平；•做好健康防护：确保人员戴上安全帽、作业服等防护设备；4. 施工完成后的工作挖掘完成后，需要对工程进行一系列检查，以保证工程的质量合格。
•确保场地清洁干净：清理残留的土石方、处理工程垃圾和废弃物；•检查挖掘坑的壁面质量：检查坑壁有无裂纹、有无松动现象，如有问题，及时采取措施加以解决；•检查场地与设备是否安全：如果有设备残留，必须将其整理整齐并确认安全以免造成人员伤害或区域污染。
一、工程概况本工程位于我国某地区，项目占地面积约为XX平方米，总建筑面积约为XX平方米。
工程包含土石方明挖、基础施工、主体结构施工等多个阶段。
本次专项施工方案针对土石方明挖阶段进行编制。
二、编制依据1. 工程设计文件及图纸；2. 国家及地方相关法律法规、规范、标准；3. 施工现场实际情况；4. 施工单位施工能力及资源配置情况。
三、施工进度计划1. 施工准备阶段：预计XX天；2. 土石方明挖阶段：预计XX天；3. 基础施工阶段：预计XX天；4. 主体结构施工阶段：预计XX天。
四、施工方法1. 土石方明挖（1）采用机械开挖为主，人工配合的方式进行；（2）根据地质条件及设计要求，合理选择挖掘机械，如挖掘机、装载机等；（3）开挖过程中，遵循“先深后浅、先外后内”的原则，确保开挖质量；（4）合理组织运输，避免因运输不畅导致开挖停滞；（5）做好施工现场排水、降尘等工作。
2. 土石方运输（1）采用自卸汽车进行土石方运输；（2）运输路线合理规划，确保运输安全、高效；（3）严格控制运输过程中的扬尘，采取洒水降尘等措施。
3. 土石方回填（1）回填材料应满足设计要求，如砂、石、土等；（2）回填前，先进行基底处理，确保基底平整、密实；（3）回填过程中，分层压实，确保压实度达到设计要求；（4）回填完成后，进行边坡防护及绿化等工作。
五、质量控制措施1. 施工前，对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求；2. 严格执行施工规范，确保施工质量；3. 加强对施工过程的质量检查，发现问题及时整改；4. 做好施工记录，为工程验收提供依据。
六、安全生产措施1. 严格执行安全生产法规，加强施工现场安全管理；2. 定期对施工人员进行安全教育，提高安全意识；3. 做好施工现场的防火、防盗、防中毒等工作；4. 严格执行机械设备操作规程，确保机械设备安全运行；5. 加强施工现场排水、降尘等工作，降低施工对环境的影响。
七、环境保护措施1. 严格执行国家及地方环保法规，降低施工对环境的影响；2. 加强施工现场排水、降尘等工作，确保施工过程中污染物排放达标；3. 采取有效措施，减少施工噪声对周边环境的影响；4. 做好施工现场垃圾处理，确保垃圾及时清运。
第五章土方明挖工程5.1 概况 5.1.1 工作范围本标段土方明挖主要包括右岸坝肩岸坡的风化岩块、坡积物、残积物和坝基范围内的土、砂砾石、松散坍塌体及全风化岩石，以及小于或等于 0.7m的孤石或岩块等， 还包括右坝肩人工边坡开口线以上和坝体范围右岸的自然边坡上的危石、土石的清理。
其开挖工作内容包括：准备工作、基础清理、施工期排水、边坡观测、完工验收前的维护，以及将开挖可利用或废弃的土方运至监理工程师指定的堆放区堆放等工作。
坝肩边坡处理的土方开挖及清坡的最高处位于坝上 0-025～坝上 0-048.5 之间 1962.00m ～1970.00m 之上，孤石和崩塌体位于右岸河边和 1935m 高程以上的山坡上。
坝基砂卵石开挖深度 5～10m ，左岸厚右岸薄。
5.1.2 地质情况5.1.2.1 坝基工程地质情况河床靠左岸有一长条形深槽，纵向长约 160～170m ，上游宽 10～20m ，下游宽 20～50m ，深槽最深部位的基岩面高程 1758.39m 。
河床靠右部位覆盖层(砂卵砾石)较 薄，一般 5～7m ，靠左岸部位一般 10m 左右，最厚处达 24m(ZK59#钻孔深槽处)。
河 床覆盖层中，以砂卵砾石为主，少量中、细砂，无完整的砂层，局部仅以透镜体形式 出露。
一般砾径 30～50mm ，大者 100～120mm ，分选差，磨圆度好，无胶结，中等密实，渗透系数 3.4～5.8×10 cm/s ，压缩模量 30～40MPa 。
5.1.2.2 右坝肩工程地质情况右岸坝肩岸坡上陡下缓，高程 1780～1810m ，坡度 5～20°，高程 1810m 以上坡 角近 70°。
组成右坝肩的主要地层岩性为 K13-2 紫红色砾岩夹薄层及条带状中细砂岩 和 K13-1 紫红色中细砂岩夹砾岩。
岩层产状为 NE13°SE ∠13°。
岩性软硬相间，岩相 变化较大。
第四纪松散堆积物分布在河边和 1935m 高程以上的山坡上。
5.1.3 主要工程量土方明挖的主要工程量见表 5-1。
表 5-1主要工程量3 -2坝基土方开挖m 3482260.8坑槽开挖m 31000河床砂砾石试验配合项1右坝肩土方开挖m 34000孤石、崩塌体等的处理m 32000清坡m 25253.4监测工程观测道路土方明挖m300料场整治腐殖土恢复和料场整平m100005.2 施工方案及工艺流程5.2.1 右坝肩边坡处理施工方案5.2.1.1 清坡右坝肩边坡开口线以上和坝体范围右岸的自然边坡清理主要采用人工清理，经过修路机械能到的部位采用YT220推土机和1.6m 液压挖掘机配合一次推清至1810.00m高程平台，用KLD85Z装载机或1.6m 液压挖掘机装，20t自卸汽车运输至右岸木场村弃渣场。
5.2.1.2 土方开挖采用从上至下分层，自坝上到坝下分段开挖的方法。
对于经过修路机械能到达的部位采用1.6m 液压挖掘机翻，YT320推土机辅助推，人工配合修整边坡的施工方法；机械到不了部位采用小型机具配合人工开挖的施工方法。
开挖的土方一次推清至1810.00m高程平台，用KLD85Z装载机或1.6m 液压挖掘机装，20t自卸汽车运输至右岸木场村弃渣场。
5.2.1.3孤石、崩塌体等的处理采用解小的施工方法，用1.6m 液压挖掘机装，20t自卸汽车运输至右岸木场村弃渣场。
该部位施工临时道路：从右岸过坝洞洞口至右岸边坡坝0-035处开口线临时施工道路，该临时道路（R1）从右岸过坝洞1873m高程随地形向上绕行至1950m高程，长约650m，宽5m，最大纵坡12%，路边设1.5×0.5×0.4m 足开口线以外人工清坡及上反铲、推土机等设备。
5.2.2 坝基施工方案浆砌石防护墩，主要满33333335.2.2.1 土方开挖以坝轴线为界分为上游施工区和下游施工区两区，采用从坝上到坝下，从右到左 的施工顺序，每区内从上游到下游分层开挖。
见坝基土方开挖分区图 JSX5-TB-5-1。
开挖前期采用 3.8m液压正铲和 1.6m 液压挖掘机直接装，20t 自卸汽车运输至右 岸木场村截流备料场。
后期临近基岩顶板线采用推土机集渣，液压正反铲配 20T 自 卸汽车挖装。
大型机械到不了的部位及边角部位采用小挖掘机配合人工开挖。
5.2.2.2 坑槽开挖开挖过程中施工图纸标明的断层破碎带采用人工辅助小型土方开挖器具开挖，通 常开挖成宽度小于 3m 、深度小于 4m 的小断面。
该部位施工临时道路布置两条：第一条（R2）为从下游基坑厂房安装间附近至 坝址砂砾石覆盖层开挖的施工道路，该临时道路从右岸 3 号路的终点厂房安装间附近 1791.6m 高程随开挖延伸至 1760m 高程，宽 10m ，最大纵坡 8%，主要满足坝基范围 内的砂砾石运输。
第二条（R3）为从上游围堰右堰头至坝址砂砾石覆盖层开挖的施 工道路（同时考虑后期大坝填筑使用），该临时道路从右岸上游围堰 1815m 高程“之” 字形随开挖延伸至 1760m 高程与第一条（R2）施工道路相接，宽 10m ，最大纵坡 8%，主要满足坝基范围内的开挖料运输。
详见开挖施工道路布置图 JSX5-TB-。
5.2.3 施工工艺流程：测量放样 清表、清坡 土方开挖、拉运5.3 施工方法5.3.1 右坝肩边坡处理5.3.1.1 测量放样：利用莱卡 tcr402 型全站仪，花杆与卷尺相结合，实地放样开挖坡口 线，打桩并用白灰线标识，将成果报监理工程师批准后进行施工。
5.3.1.2 植被清理：开挖前清理开挖区域内的杂草、树根、垃圾、废渣等，清表同土方开挖施工同步进行。
清理由人工配合 1.6m液压挖掘机与 TY320 推土机进行。
清理 区域延伸至施工图纸所示最大开挖边线外侧至少 10m 的距离，树根清理延伸至离施 工图所示最大开挖边线、填筑线或建筑物基础外侧。
地形坡度较陡部位，清理范围按 监理工程师批准的实施。
开挖边界附近如有大树或名贵树木我局将加以保护，并专门研究确定清理范围。
以上均由 1.6m液压挖掘机并随土方开挖拉运至右岸木场村弃渣 场。
5.3.1.3 表土清挖：植被清理完毕，对细根须、草本植物及覆盖草等植物的表层有机土3 3 3 350cm ，并将开挖的有机土壤运到右岸木场村弃渣场监理工程师指定的位置。
5.3.1.4 削坡开挖：右岸坝肩边坡区削坡开挖，由人工配合 1.6m 液压反铲挖掘机随同土方开挖同步进行。
对边坡区，预留 10～15cm 保护层，由人工挂线铁锹削坡成型， 边坡坡比用 1:0.25 坡尺控制。
5.3.2 坝基5.3.2.1 首先对右岸台地内的杂草、树根、垃圾、废渣进行清理，然后对表面土壤进行 清挖，方法同坝肩边坡处理。
5.3.2.2 依据开挖分区和施工顺序，规划开挖区域的临时性排水。
5.3.2.3 从上至下分层开挖，施工中作成里高外低，以利排水。
5.3.2.4 左岸河床深槽及坝轴线以下的砂砾石层，我局配合其他单位布置方格网点进行取样检验或 挖探井检查，根据试验成果与监理工程师确定对其是否挖除。
如果不挖除，河床砂砾石基础在坝 体填筑前用重型振动碾进行压实。
由于大量的土方开挖是在右坝肩石方开挖完成后施工，故土方开挖施工资源 配置 时基本上与石方开挖相匹配。
基础和岸坡易风化崩解的土层，开挖后不能及时回 填的， 预留保护层开挖。
（1）植被清理：清理过程中保护好清理区域附近的天然植被，避免因施工 不当 造成清理区域附近林业资源的毁坏，以及对环境保护造成不良影响。
凡属可燃物 不就 地焚烧，运至监理工程师指定的地点尽快将其焚毁。
在焚毁期间，采取必要的防 火措 施。
凡属无法烧尽或严重影响环境的清除物和建筑垃圾，按监理工程师指定的地 区进 行掩埋。
土方开挖、拉运：土方开挖以 3.8m 液压正铲挖掘机开挖为主，1.6m 反铲挖掘机与320HP 推土机开挖辅助；土方外运，由 20t 自卸汽车拉运至指定弃渣场堆放，对于砂 砾石基础区，预留 30cm 保护层由人工铁锹开挖，以免机械开挖对建基面的扰动破坏。
5.3.5.2 坝基和岸坡开挖：土方明挖基础和岸坡易风化崩解的土层，开挖后不能及 时回填的，预留保护层开挖。
5.3.5.3 机械开挖的边坡修整：机械开挖土方时，实际施工的边坡坡度留有 10～20cm 修坡余量，再用人工修整，以满足施工图纸要求的坡度和平整度。
5.3.5.4 边坡面渗水排除：在开挖边坡上遇有地下水渗流时，在边坡修整和加固前，采 3 3 35.3.5.5边坡的护面和加固：为防止修整后的开挖边坡遭受雨水冲刷，边坡的护面和加固工作在雨季前按施工图纸要求完成。
冬季施工的开挖边坡修整及其护面和加固工作，在解冻后进行。
5.3.6 临时排水清坡结束后，为保护开挖边坡免受雨水冲刷首先按施工图纸的要求开挖并完成边坡上部永久性山坡截水沟的施工，对其上部未设永久性山坡截水沟的边坡面，我局自行加设临时性山坡截水沟，并经监理工程师批准后，在边坡开挖前予以实施。
在场地开挖过程中，设置临时坑槽、人工开挖排水沟排走雨水和地面积水等。
在平地或凹地进行开挖作业时，在开挖区周围设置挡水堤和开挖周边排水沟以及采取集水坑抽水等措施，阻止场外水流进入场地，并有效排除积水。
本标段土方工程经常性排水主要包括施工区域内的降雨水、施工废水及围堰渗水。
围堰渗水在基坑初期排水完成后，在围堰上、下游分别设置两个泵站排出基坑，具体施工布置及设备配置见《施工水流控制》章节相关内容。
5.3.7 质量控制土方明挖是本标段的重要部分，因此施工过程中要树立“质量第一”的指导思想，严格实行工程质量一票否决权，贯彻执行建设部、业主指定的企业标准、规范、规定以及我局有关建设工程质量管理办法和质量保证措施，开展工程质量管理活动，严格按ISO9001质量体系的要求建立工地的质量体系，组织协调各项工作，实行质量监控。
建立健全质量管理体系，推行全面质量管理，将质量管理工作层层落实到人，并制定相应的规章制度。
施工中严格实行“三检制度”，建立严格的工序质量检查和验收制度，上道工序不合格，坚决不进入下一道工序施工。
上岗人员必须持上岗合格证，要将质量控制和质量意识贯穿于施工的全过程中。
施工中对各种原始记录和观测记录及时汇总整理，以便及时发现和解决施工中的问题。
（1）土方开挖工作开始之前认真研究施工图纸，详细了解工程地质、地形地貌和水文地质情况，并对现场施工人员进行技术交底。
（2）土方开挖应严格按设计图纸进行施工，开挖过程中应经常检查开挖平面位置、水平标高、水准点和边坡坡度等是否符合施工图纸要求。
5.4 特殊质量保证措施5.4.1 质量标准石方支护DL/T5181-2003利水电工程锚喷支护支护工程喷混凝土7 根据招标文件要求及土方明挖的施工特点，边坡开挖应该达到的质量标准：1）边坡开挖的平整度，控制在10cm以内；坡面局部超欠挖10m 梯段控制在12cm以内，20m梯段控制在25cm以内；马道超挖控制在15cm以内；2）边坡坡度及整体边坡的平均坡度，满足设计要求；3）开挖工程优良品率达到85%以上。
