安全技术/机械安全运顺皮带机拆除、安装施工安全技术措施一、编制说明因1642（1）运顺巷道的延伸，原巷道使用SSJ800/2×75皮带机满足不了出货的需要，现将机头部分进行更换，更换后皮带机型号为SSJ800/2×110。

为保证施工的安全开展，特制定以下安全技术措施，待会审后贯彻执行。

二、施工步骤1、应先敲帮问顶，清理施工地点系统环境，清除妨碍拆除、安装工作和对工作人员有安全隐患的杂物。

2、提前在起吊点根据需要打上一定数量的专用起吊锚杆或锚索，并保证其牢固有效，确保皮带机机头拆除、安装顺利。

3、拆除原SSJ800/2×75皮带机机头部分，进行安装SSJ800/2×110机头部分。

三、拆除、安装设备使用工具１个５吨拉子、１个３吨拉子，扳手，大锤，剁斧，蛤蟆头、40T链条等。

四、拆除皮带机机头步骤１、拆除前将把皮带机上的煤矸出净。

２、皮带机电机负荷线进行甩火，同时把涨紧绞车钢丝绳收掉盘好。

３、把涨紧绞车负荷线进行甩火。

４、拆除皮带机电机齿箱、涨紧绞车、机头框架（大片）。

注意事项：电工进行甩火操作时要先停电、闭锁、挂牌、检查附近瓦斯，验电、放电、挂地线等操作，然后进行甩火操作且必须遵守机电工操作行为准则。

五、安装皮带机机头步骤1、机电队在整个安装长度范围内定出皮带机的安装基准线和机头基础位置。

2、按顺序将中间架（按3米距离摆放）、铰接托辊（按1.5米距离摆放）、下托辊（按3米距离摆放）、储带仓、机头部等部件运到安装地点的巷道旁，设备应提前运到位，并分类堆放整齐。

3、根据已确定的基准点，依次安装机头部、储带装置、中间架等，各部分安装好后，装上铰接托辊和下托辊。

4、敷设皮带，按皮带缠绕方式用绞车和手拉葫芦等工具配合使用敷设皮带。

5、电气控制设备（包括信号、保护）接线、搭火。

6、按质量标准化要求整治，调试皮带机。

六、皮带机拆除、安装、调试安全措施1、所有设备下井前必须先检查其完好，三证齐全，电气设备要经防爆性能检查合格后贴防爆合格证后方可下井。

621—01综采工作面顺槽皮带安装施工安全技术措施 制定部门：某某单位时间：202X 年X 月X 日封面页621—01综采工作面顺槽皮带安装施工安全技术措施安全事关每个家庭的幸福，熟悉安全操作规程，掌握安全技术措施，制定安全计划方案，做好单位安全培训，加强安全知识学习及考试更是预防和杜绝安全事故的重要方式和手段。

您浏览的《621—01综采工作面顺槽皮带安装施工安全技术措施》正文如下：621-01顺槽皮带安装施工安全技术措施一．概述根据621-01采煤工作面安装需要，在621-01顺槽安装一部SSJ-1200/3错315＋2错315胶带输送机。

安装长度2700米，以满足621-01采煤工作面生产运输需要，为确保施工安全顺利地进行，特编制本措施。

二．主要技术参数三．施工前的准备1. 准备井下安装皮带机使用的起吊装置及附属材料、检验完好以备待用。

2. 新皮带装车运至施工现场，用专用工具做好接头。

H架、边梁、托辊架、托辊运至施工现场按要求堆放。

3. 检查机头、机尾驱动装置，合格后装车运到施工现场，按规定加注润滑油。

4. 准备各种通用工具、起吊用具等安装使用的工具、配件、螺栓等运至施工现场。

5.装封车要求：1）装车使用的车辆一定要完好，装车前，要先找好设备重心，装车要平稳。

2）封车使用的钢丝绳直径不低于φ15.5mm，捆绑要牢靠。

3）装机头、机尾设备前，要在箱体垫防滑旧皮带或木板。

四. 技术要求1．各滚筒中心线与胶带机中心线的垂直度公差不得大于1/1000。

2．传动滚筒中心线与减速器输出轴中心线的同轴度公差不得大于0.1mm。

3．驱动装置的各滚筒中心线与胶带机中心线对称度不得大于2/1000。

4．所有机架在安装时应保证在斜度上和水平上平直。

5．胶带与托辊要接触良好，转动灵活。

6．机架中心线与输送机纵向中心线对称度不得超过3/1000。

7．输送机各机架的中心线沿输送机中心线方向直线度不得大于1mm。

8．所有紧固件必须拧紧，不得有任何松动现象。

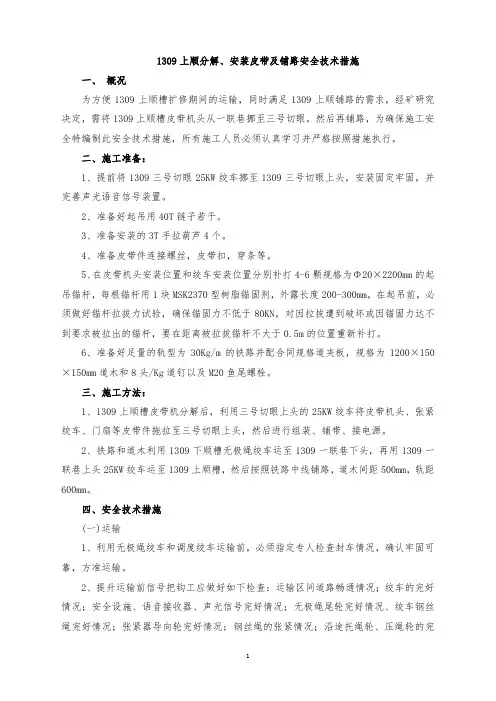

1309上顺分解、安装皮带及铺路安全技术措施一、概况为方便1309上顺槽扩修期间的运输，同时满足1309上顺铺路的需求，经矿研究决定，需将1309上顺槽皮带机头从一联巷挪至三号切眼，然后再铺路，为确保施工安全特编制此安全技术措施，所有施工人员必须认真学习并严格按照措施执行。

二、施工准备：1、提前将1309三号切眼25KW绞车挪至1309三号切眼上头，安装固定牢固，并完善声光语音信号装置。

2、准备好起吊用40T链子若干。

3、准备安装的3T手拉葫芦4个。

4、准备皮带件连接螺丝，皮带扣，穿条等。

5、在皮带机头安装位置和绞车安装位置分别补打4-6颗规格为Φ20×2200mm的起吊锚杆，每根锚杆用1块MSK2370型树脂锚固剂，外露长度200-300mm，在起吊前，必须做好锚杆拉拔力试验，确保锚固力不低于80KN，对因拉拔遭到破坏或因锚固力达不到要求被拉出的锚杆，要在距离被拉拔锚杆不大于0.5m的位置重新补打。

6、准备好足量的轨型为30Kg/m的铁路并配合同规格道夹板，规格为1200×150×150mm道木和8头/Kg道钉以及M20鱼尾螺栓。

三、施工方法：1、1309上顺槽皮带机分解后，利用三号切眼上头的25KW绞车将皮带机头、张紧绞车、门扇等皮带件拖拉至三号切眼上头，然后进行组装、铺带、接电源。

2、铁路和道木利用1309下顺槽无极绳绞车运至1309一联巷下头，再用1309一联巷上头25KW绞车运至1309上顺槽，然后按照铁路中线铺路，道木间距500mm，轨距600mm。

四、安全技术措施(一)运输1、利用无极绳绞车和调度绞车运输前，必须指定专人检查封车情况，确认牢固可靠，方准运输。

2、提升运输前信号把钩工应做好如下检查：运输区间道路畅通情况；绞车的完好情况；安全设施、语音接收器、声光信号完好情况；无极绳尾轮完好情况、绞车钢丝绳完好情况；张紧器导向轮完好情况；钢丝绳的张紧情况；沿途托绳轮、压绳轮的完好情况。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改顺槽皮带机安装施工安全技术措施(新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes顺槽皮带机安装施工安全技术措施(新版)一、施工项目：二、施工工作负责人：施工安全负责人：施工班组：三、工程概况安装设备：安装2-2上20111工作面顺槽皮带机一部，型号为DSJ140/250/2*400，长度约1400米。

需要安装卸载部、驱动部、储带装置、张紧装置、卷带装置、中间部及3000米带面，与工作面转载机相连，其中驱动装置采用两台400kW电动机和可控软启动（CST420KS）驱动。

2-2上20111工作面胶运顺槽机头卸载部、驱动部、驱动装置Ⅰ、驱动装置Ⅱ、液压自动张紧装置及卷带装置在安装时需使用水泥砂浆对地脚螺栓进行二次浇注。

中间部安装时根据底板起伏情况需使用木板将中间H架垫平。

使用常州联立KJZ2-1500/1140Z矿用隔爆兼本安智能11路组合开关一台，作为皮带机控制开关。

使用天津华宁KTC101通讯、控制一体化系统作为皮带机综合保护装置。

需安装矿用移动式变压器一台。

四、设备概况2-2上20111工作面顺槽皮带1.型号：DSJ140/250/2*4002.技术参数：运量（t/h）：Q=2500t/h带宽（mm）：B=1400mm运距（m）：L≈1400m电动机型号：YB2400M-4400kW/1140V可控软启动：CST420KSi=19.25传动滚筒直径：￠900mm托辊直径：￠159mm张紧装置：ZYL-500J液压绞车自动张紧储带装置：6层储带液压卷带及夹带装置：JY1400(徐州冠群)控制开关：KJZ2-1500/1140Z矿用隔爆兼本安智能11路组合开关综合保护装置：KTC101通讯、控制一体化系统五、安装施工方案根据施工现场情况和《机械设备安装工程施工及验收规范》中的通用规定及其中的有关连续运输设备安装部分的规定及煤炭部门有关规定执行。
