认识柴油发动机控制系统

柴油机电控系统控制方法柴油发动机是一种内燃机，通过喷射燃料和压缩空气来产生动力的机械设备。

在柴油发动机电控系统中，主要有以下几种控制方法。

1.常规电控系统：常规电控系统在柴油发动机上配备了液体燃料喷雾器，并通过机械方式控制喷油量和喷射时间。

这种电控系统的控制方式相对简单，但是由于机械方式的限制，无法对喷油量和喷射时间进行精确控制。

2.电子控制系统：电子控制系统采用计算机控制，通过传感器感知发动机的工作状态，向喷油器提供电子信号来控制喷油量和喷射时间。

电子控制系统能够实现更加精确的喷油控制，并且可以对不同负载和转速下的发动机工作状态进行优化调整。

3.高压共轨系统：高压共轨系统是一种先进的柴油发动机控制技术，通过共轨来提供高压燃油给喷油嘴，并通过电子控制系统对燃油的喷射时间和喷射量进行精确控制。

高压共轨系统可以提高发动机的燃烧效率和动力输出，并且减少氮氧化物的排放。

4.基于模型的控制方法：基于模型的控制方法是一种通过建立数学模型来对柴油发动机进行控制的方法。

通过建立发动机的动态模型，实时监测和优化发动机的工作状态，可以提高发动机的燃烧效率和工作稳定性。

这种控制方法需要较高的计算能力和复杂的控制算法。

5.混合动力控制系统：混合动力控制系统是将柴油发动机与电动机相结合，通过电子控制系统对发动机和电动机进行统一的控制。

这种控制方法可以根据不同的工况要求将功率分配给柴油发动机和电动机，并通过能量回收和能量储存来提高能源利用效率。

综上所述，柴油发动机电控系统的控制方法有常规电控系统、电子控制系统、高压共轨系统、基于模型的控制方法和混合动力控制系统等。

每种控制方法都有不同的特点和适用范围，可以根据实际需求选择合适的控制方式。

柴油发电机组控制系统工作原理1.监测系统：柴油发电机组控制系统通过传感器和监测设备对发电机组的各个参数进行监测。

这些参数包括发动机的转速、冷却水温度、机油压力、燃油压力、电压、电流等。

监测系统会实时监测这些参数的数值，并将其反馈给控制系统进行处理和判断。

2.控制系统：控制系统是柴油发电机组控制系统的核心部分。

它根据监测系统反馈的参数来控制发电机组的运行状态。

控制系统包括发动机控制器和发电机控制器两个部分。

-发动机控制器：发动机控制器负责监测和控制发动机的运行状态。

它根据监测系统反馈的参数来调整发动机的转速、冷却水温度、机油压力、燃油压力等。

发动机控制器还可以实现发动机的自动启停、负载平衡、燃油控制等功能，以保证发动机的稳定运行。

-发电机控制器：发电机控制器负责监测和控制发电机的工作状态。

它可以实时监测电压、电流、频率等参数，并根据设定值来调整发电机的输出电压和频率。

发电机控制器还可以实现自动切换、自动同步、自动负载共享等功能，以保证发电机组的稳定输出。

3.保护系统：保护系统是柴油发电机组控制系统的重要组成部分。

它负责对发电机组进行各种保护措施，以避免发电机组的损坏和事故发生。

保护系统包括温度保护、压力保护、过载保护、短路保护、缺相保护等。

当发电机组的一些参数超过设定值时，保护系统会发出警报并采取相应的措施，如自动停机、切断负载等，以保护发电机组的安全运行。

4.远程监控和管理：柴油发电机组控制系统还可以实现远程监控和管理。

通过网络连接，可以将发电机组的实时参数和状态传输到远程监控中心，并实现对发电机组的远程监控和管理。

远程监控和管理系统可以对发电机组进行远程调试、故障诊断、数据分析等，以提高发电机组的运行效率和可靠性。

总的来说，柴油发电机组控制系统通过监测、控制、保护和远程管理等功能，实现对发电机组的全面控制和管理，以保证发电机组的安全、高效运行。

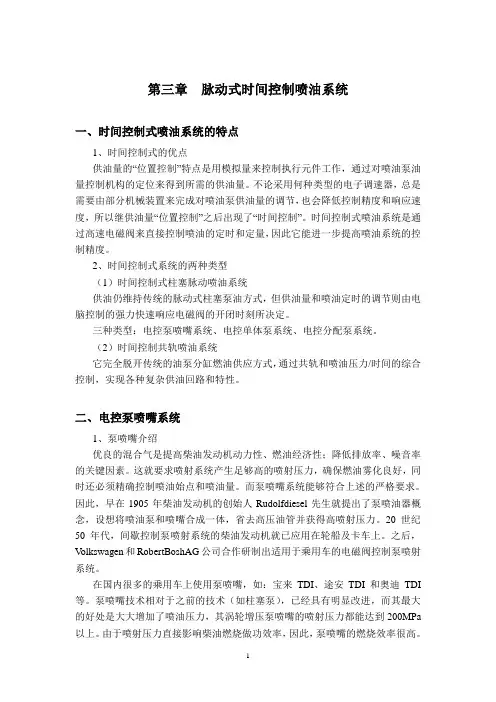

第三章脉动式时间控制喷油系统一、时间控制式喷油系统的特点1、时间控制式的优点供油量的“位置控制”特点是用模拟量来控制执行元件工作，通过对喷油泵油量控制机构的定位来得到所需的供油量。

不论采用何种类型的电子调速器，总是需要由部分机械装置来完成对喷油泵供油量的调节，也会降低控制精度和响应速度，所以继供油量“位置控制”之后出现了“时间控制”。

时间控制式喷油系统是通过高速电磁阀来直接控制喷油的定时和定量，因此它能进一步提高喷油系统的控制精度。

2、时间控制式系统的两种类型（1）时间控制式柱塞脉动喷油系统供油仍维持传统的脉动式柱塞泵油方式，但供油量和喷油定时的调节则由电脑控制的强力快速响应电磁阀的开闭时刻所决定。

三种类型：电控泵喷嘴系统、电控单体泵系统、电控分配泵系统。

（2）时间控制共轨喷油系统它完全脱开传统的油泵分缸燃油供应方式，通过共轨和喷油压力/时间的综合控制，实现各种复杂供油回路和特性。

二、电控泵喷嘴系统1、泵喷嘴介绍优良的混合气是提高柴油发动机动力性、燃油经济性；降低排放率、噪音率的关键因素。

这就要求喷射系统产生足够高的喷射压力，确保燃油雾化良好，同时还必须精确控制喷油始点和喷油量。

而泵喷嘴系统能够符合上述的严格要求。

因此，早在1905年柴油发动机的创始人Rudolfdiesel先生就提出了泵喷油器概念，设想将喷油泵和喷嘴合成一体，省去高压油管并获得高喷射压力。

20世纪50年代，间歇控制泵喷射系统的柴油发动机就已应用在轮船及卡车上。

之后，V olkswagen和RobertBoshAG公司合作研制出适用于乘用车的电磁阀控制泵喷射系统。

在国内很多的乘用车上使用泵喷嘴，如：宝来TDI、途安TDI和奥迪TDI 等。

泵喷嘴技术相对于之前的技术（如柱塞泵），已经具有明显改进，而其最大的好处是大大增加了喷油压力，其涡轮增压泵喷嘴的喷射压力都能达到200MPa 以上。

由于喷射压力直接影响柴油燃烧做功效率，因此，泵喷嘴的燃烧效率很高。

柴油发电机组控制系统工作原理
1.启动控制：柴油发电机组在启动时，需要进行各个设备的准备工作，如燃油供应、机械传动系统、冷却系统等。

控制系统通过检测各个设备的
工作状态，对其进行控制和监测，以确保启动过程的顺利进行。

2.运行控制：柴油发电机组在运行时，需要根据负载需求调整功率输
出和燃油供应，以确保发电机组能够稳定运行。

控制系统通过检测电网电
压和频率，以及负载变化情况，调整发电机组的输出功率和负载分配，同
时监测发电机组的运行状态，如发电功率、冷却水温度、油压等。

3.自动切换：当电网发生故障或失电时，柴油发电机组需要自动切换
到备用电源，以确保电力供应的连续性。

控制系统通过监测电网状态和电
压情况，自动控制发电机组的启动和切换过程，保障电力系统的正常运行。

4.故障监测和保护：柴油发电机组在运行过程中，可能会发生各种故障，如过载、缺相、低油压等。

控制系统通过安装传感器和监测装置，对
发电机组的各个部件进行监测，一旦检测到异常情况，会发出警报并进行
相应的保护动作，以防止故障扩大。

5.通信与远程监控：柴油发电机组的控制系统可以通过网络和通信设备，实现与上级监控中心的远程通信和监控。

监控中心可以实时监测发电
机组的运行情况，接收故障警报并进行远程控制和操作，以提高发电机组
的运行效率和安全性。

总结起来，柴油发电机组控制系统通过对发电机组各个部件和参数进
行监测和调控，实现对发电机组的启动、运行、切换和保护，以及与上级
监控中心的通信与远程监控。

这样可以确保柴油发电机组的安全高效运行，满足电力需求。

柴油发电机的自动控制系统说明书国内领先的柴油发电机制造商提供的柴油发电机是一种高效、可靠的发电设备，其自动控制系统是确保发电机顺利运行的重要组成部分。

本说明书将详细介绍柴油发电机的自动控制系统，包括其主要组成部分、功能特点及操作指南，以帮助用户正确、安全地使用和维护该自动控制系统。

一、系统组成部分1. 发动机管理模块（Engine Management Module，简称EMM）发动机管理模块是自动控制系统中的核心，主要负责监测发动机的运行状态、调节燃料供应和空气进入，以实现发动机的自动启动、运行和停止。

EMM配备了先进的控制算法和传感器，可以准确判断发动机运行状况，保证其高效、可靠地工作。

2. 电压调节器（Voltage Regulator）电压调节器是负责调整发电机输出电压的重要组成部分。

其采用先进的调节技术，能够实时监测负载变化，保持稳定的输出电压，以满足用户对电力的需求。

3. 控制面板（Control Panel）控制面板位于柴油发电机的外部，提供了用户与自动控制系统进行交互的界面。

通过控制面板，用户可以对发电机进行启动、停止、调节负荷和监测运行状态等操作。

控制面板操作简单、直观，方便用户进行各种设置和调整。

二、系统功能特点1. 自动启停功能柴油发电机的自动控制系统具备自动启停功能。

当监测到电力需求，系统将自动启动发电机，并根据负载变化实时调整燃料供应，保持稳定的输出电压。

当负载减小或没有负载时，系统会自动停止发电机，以节省燃料和减少噪音。

2. 远程监控与控制柴油发电机的自动控制系统支持远程监控和控制功能。

用户可以通过互联网连接到控制系统，实时了解发电机的运行状态、电力输出和燃料消耗等信息。

同时，用户还可以通过远程控制命令，对发电机进行启停、调节负荷等操作，提高了系统的便捷性和灵活性。

3. 故障诊断与保护功能自动控制系统配备了完善的故障诊断与保护功能。

当发生故障或异常情况时，系统会及时报警并采取相应的保护措施，以避免损坏发电机和其他设备。

柴油发电机_柴油发动机转速控制系统原理和维修柴油发电机是一种利用柴油发动机转化化学能为机械能，并通过发电机将机械能转化为电能的设备。

柴油发电机的工作原理是将柴油与空气混合并在高压环境下燃烧产生高温高压气体，在气体的作用下使发动机的活塞做往复运动，从而转动曲轴，产生机械能。

柴油发动机转速控制系统是指能够对柴油发动机转速进行调节和控制的系统。

要确保柴油发动机在特定负载下运行时，能够稳定工作并保持合适的转速。

柴油发动机转速控制系统由以下几个主要部分组成。

1.传感器：用于检测发动机转速的变化，并将转速信号发送给电控单元。

2.电控单元：接收传感器的转速信号，并根据预设的目标转速，控制喷油量和喷油时间，从而影响燃料的供给量。

3.机械调速器：在柴油发动机转速超过或低于预设目标转速时，通过改变节气门的开度来调节发动机的供油量，以达到稳定转速的效果。

4.供油系统：通过将燃油送入喷油器，供应给发动机燃烧，从而产生转动力。

维修柴油发动机转速控制系统时，首先需要进行故障诊断，确定故障点所在。

下面是一些常见的维修方法和注意事项。

1.检查传感器：检查转速传感器是否正常工作，如果有任何损坏或接线故障，应及时更换或修复。

2.清洁电控单元：电控单元是控制柴油发动机转速的核心部件，如果有任何污垢或腐蚀现象，应进行清洁和修复。

3.检查机械调速器：检查机械调速器是否能够正常工作，并根据需要进行调整和维修。

4.检查供油系统：检查供油系统是否畅通无阻，燃油是否干净，确保柴油发动机能够获得正常的燃油供给。

此外，为了保持柴油发动机的长期稳定运行，还需要定期进行维护和保养。

以下是一些建议。

1.定期更换机油和机滤：柴油发动机的机油和机滤应定期更换，以保持发动机的润滑和冷却性能。

2.清洁冷却器：柴油发动机的冷却器容易积聚污垢，应定期清洁，以确保发动机的散热效果。

3.定期检查和维修机械件：定期检查和维修柴油发动机的机械部件，例如曲轴、连杆、活塞等，以确保其正常运转。

柴油发电机组控制系统的原理及示值参数在完善的 UPS 供电系统中，除了 UPS 之外大都配置了柴油发电机组。

市电中断瞬间 UPS 将蓄电池的直流电能逆变为交流电，不间断地供给负载，然后再启动柴油发电机组，将其发出的电能代替市电供给 UPS ，使其再转回日常的双变换工作状态并对电池充电。

这样，UPS 充分发挥了对负载不间断提供优良电能的特点，柴油发电机组也充分发挥了依靠燃油可以长时间发电，并且可以带动 UPS 不宜供电的感性负载设备。

柴油发电机组是由将燃烧柴油产生的热能转换为曲轴、飞轮旋转的机械能的柴油发动机和将机械能转换为电能的同步发电机结合在一起组成的。

它们的工作方式、性能及调控特点各不相同，要想使这个组合体各自充分发挥其功能的最佳工作状态，从而形成一个良好性能的运行整体，则必须有一个统一的监测、指挥中心——柴油发电机组的控制系统。

1控制系统的构成尽管柴油发电机组的输出功率、结构形式、工艺技术特点各不相同，但机组的控制系统是大同小异的。

控制系统由控制屏（或称控制柜）以及与其相连接的分布在柴油发动机和同步发电机重要部位的各种传感器构成。

一般小功率柴油发电机组的控制屏多以电压、电流、频率、油压、油温、液位、水温、转速等模拟指针表和一些控制开关组成，其内部测量及控制电路比较简单。

安装在柴油发动机和同步发电机重要部位的传感器，将表征该部位工作状况的模拟电信号传送到控制屏的电子处理电路（有的采用单片机），经调理、整定后用相应的模拟指针表指示出数值。

控制部件一般是用手动开关。

现代中、大型柴油发电机组的控制屏都是以 16 位或 32 位微处理器（也有的用可编程控制器）为核心的数字处理装置，其 LCD（液晶显示器）取代了很多的模拟指针表，显示各种参量的实时数字值，从而使得数据分析、处理及控制完全实现了智能化和遥测、遥信、遥控功能。

由控制屏和柴油发电机组每个重要部位的各种传感器构成的控制系统如图 1 所示。

2系统的工作原理及示值参数分析从柴油发电机组的控制系统方框图可知 :柴油发动机是柴油发电机组的动力源，其工作状况对整个机组的性能起着重要的作用，所以监测的传感器就多些。

柴油发电机组的控制系统
发电机控制系统
柴油发电机组的控制系统犹如发电机组的大脑，用于控制发电机的启动，停机，重要参数测量，故障报警，或停机保护等功能，智能控制系统的使用会大大提高了柴油发电机组的运行，保障了柴油发电机组的稳定工作，节省人力物力，提高工作效率等。

LIXISE作为智能发电机控制系统的倡导者，为大家介绍一下发电机控制系统的功能，分类与组成。

1、功能:
机组的自动或手动启动，停机
》柴油机及发电机的重要参数测量
》机组故障的报警或停机保护
》充电机或加热器等辅助设备的控制
2、控制系统分类：
A、手动屏
·机组标准配置控制屏
·配备一钥匙启动控制模块及相应指示仪表操作十分简单直观
·具备完善保护功能
·高水温、低油压、超速、
·紧忽停机等保护功能
B、自动控制屏
·具备手动屏所有功能
·市电侦测功能
·三次自启动功能
·可配合控制ATS，实现机房
·无人值守
C、远程智能监控发电机控制器
·具备手动和自动两种工作方式
·完善的控制保护功能
·提供标准通信接口和开放式通信协议
·多种组网及控制方式
·LXC6110控制器内置中英文等六种语言操作界面·通用的中文界面上位机监控软件。

柴油发动机电控系统概述
首先，燃油供应控制是指通过对燃油泵的控制，调整燃油的供应量，以满足发动机在不同工况下的燃烧需求。

通过测量进气量、气缸压力和发动机转速等参数，ECU可以实时计算出发动机所需的燃烧量，并通过控制燃油泵的喷油量和燃油压力等参数，实现燃油供应的精确控制。

其次，喷射时间控制是指通过控制喷油嘴的喷油时间，实现燃油的精确喷射。

发动机在不同工况下需要不同的喷油时间，以实现最佳的燃烧效果。

ECU可以根据发动机的工作状态，如进气量、气缸压力、发动机转速等参数，计算出适合的喷油时间，并通过控制喷油嘴的电磁阀，精确地控制喷油时间。

此外，喷油压力控制是指通过控制燃油泵的工作压力，调整喷油嘴的喷油压力，以确保燃油能够正常喷射。

ECU可以通过控制燃油泵的高压油泵和喷油嘴的电磁阀，实时调节喷油压力，保持燃油喷射的稳定性和准确性。

此外，柴油发动机电控系统还具备故障检测和诊断功能。

通过对各种传感器和执行器的监测，ECU可以实时检测系统中的故障，并通过故障码等方式提供相应的诊断信息，以帮助操作员或维修人员快速定位和解决故障。

最后，柴油发动机电控系统还可以实现对排气后处理设备，如颗粒物捕集器（DPF）和氮氧化物还原催化剂（SCR）等的控制。

通过对排气后处理设备的监测和控制，ECU可以实现对排放物的处理和净化，以达到更低的排放标准。

总的来说，柴油发动机电控系统通过对燃油供应、喷射时间、喷油压力和排气后处理等参数的精确控制，可以提高发动机的燃油经济性、动力性和排放性能，同时也提高了车辆的可靠性和可维护性。

随着电子技术的不断发展和应用，柴油发动机电控系统也将不断完善和提高。

柴油发动机电子控制系统探究柴油机电子控制系统的发展：一直以来柴油发动机以其高效、功率范围广的优点广泛的应用于工业，农业和军用领域，然而随着人们对环境和能源问题日益关注，柴油机的燃油经济性和排放性越来越多的得到关注。

采用较好的方法，以期得到好的排放性、经济性、动力性及低噪声已经势在必行。

影响柴油机排放性、经济性的因素很多，而且相当复杂。

改善柴油机的排放性能、经济性能最主要的手段是改善燃烧性能。

改善燃烧性能的手段主要有以下两点：1）合理组织燃烧室内的涡流。

2）燃烧室内燃油高压喷射。

迄今柴油机电控燃油系统的发展已历经两代，即位置控制系统和时间控制系统。

第一代（位置控制系统）是利用原有的喷射装置，以电子调速器去取代原有的机械／液压式调速器，亦即喷油量是用电子控制伺服机构推动原有齿条。

喷油定时是用子控制伺服机构推动原有调节机构。

第二代直喷式柴油机电子控制燃油喷射系统（时间控制系统）进一步提高了喷油系统与柴油机匹配的灵活性和适应能力。

把调节机理直接引人到喷油器中，喷油量和喷油定时分开计量，喷油定时是由电磁阀通电时刻决定的，喷油量是由电磁阀通电持续时间决定的。

现已发展到第三代，即压力一时间控制系统（或共轨系统）。

第三代喷油系统摆脱了凸轮的束缚，它除了具有第二代的优点（１ｌｐ喷油定时、喷油量可以灵活控制，喷射压力高）外，喷油压力还可以根据柴油机的不同工况进行柔性控制，并且喷抽规律的控制更灵活。

另外，还可以进行补充喷油，补充喷油对未来的排气后处理系统具有巨大的重要性。

下图为直列式喷油泵电控系统的主要组成部分：采用电子控制系统的优点：提高柴油发动机的经济型和降低排放。

柴油发动机电控系统能在不同的工况和工作条件下精确的控制喷油提前角，并始终保持在最佳值，以降低燃油消耗和减少排放污染。

提高发动机工作的可靠性。

发动机运转过程中，系统应能随时监测影响发动机可靠性的主要参数，一旦一项和几项参数异常，超出预定值，一方面系统应报警显示，同时还应该控制相关的执行器进行调整，直道相关参数或状态正常为止。
