把操作码采用数码管的前三位显示出来

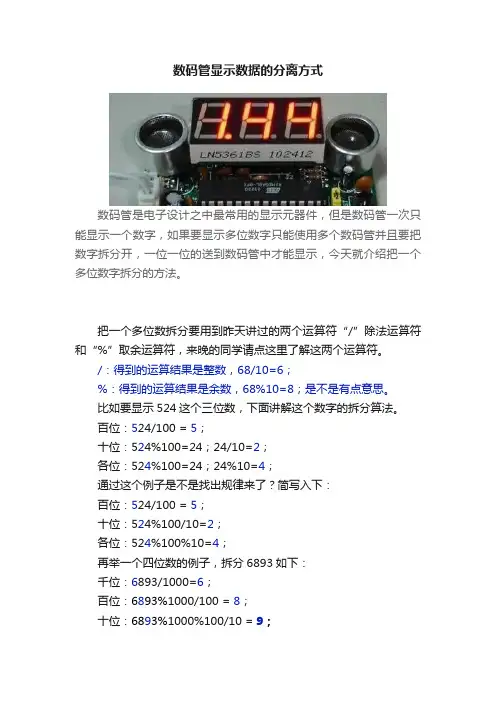

数码管显示数据的分离方式
数码管是电子设计之中最常用的显示元器件，但是数码管一次只能显示一个数字，如果要显示多位数字只能使用多个数码管并且要把数字拆分开，一位一位的送到数码管中才能显示，今天就介绍把一个多位数字拆分的方法。

把一个多位数拆分要用到昨天讲过的两个运算符“/”除法运算符和“%”取余运算符，来晚的同学请点这里了解这两个运算符。

/：得到的运算结果是整数，68/10=6；
%：得到的运算结果是余数，68%10=8；是不是有点意思。

比如要显示524这个三位数，下面讲解这个数字的拆分算法。

百位：524/100 = 5；
十位：524%100=24；24/10=2；
各位：524%100=24；24%10=4；
通过这个例子是不是找出规律来了？简写入下：
百位：524/100 = 5；
十位：524%100/10=2；
各位：524%100%10=4；
再举一个四位数的例子，拆分6893如下：
千位：6893/1000=6；
百位：6893%1000/100 = 8；
十位：6893%1000%100/10 = 9；
各位：6893%1000%100%10 = 3；
是不是分离出来了？这时候就可以把数据送到数码管显示了。

以上分离方法只是众多分离方法中的一种，在使用的时候可以在纸上简单算一下，结果就很容易出来了。

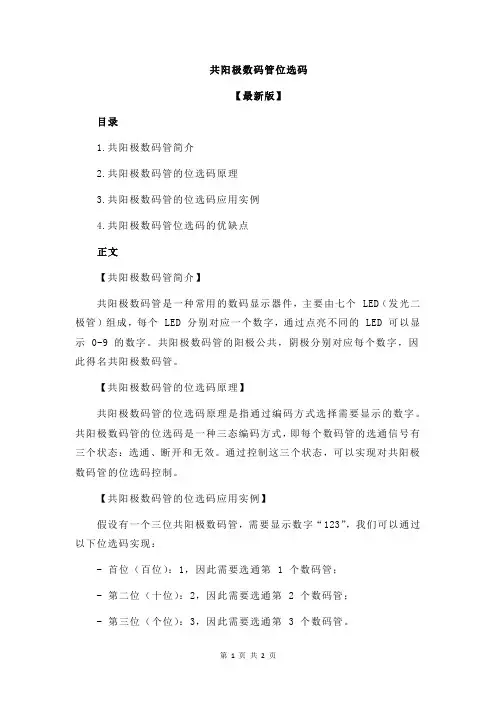

共阳极数码管位选码
【最新版】
目录
1.共阳极数码管简介
2.共阳极数码管的位选码原理
3.共阳极数码管的位选码应用实例
4.共阳极数码管位选码的优缺点
正文
【共阳极数码管简介】
共阳极数码管是一种常用的数码显示器件，主要由七个 LED（发光二极管）组成，每个 LED 分别对应一个数字，通过点亮不同的 LED 可以显示 0-9 的数字。

共阳极数码管的阳极公共，阴极分别对应每个数字，因此得名共阳极数码管。

【共阳极数码管的位选码原理】
共阳极数码管的位选码原理是指通过编码方式选择需要显示的数字。

共阳极数码管的位选码是一种三态编码方式，即每个数码管的选通信号有三个状态：选通、断开和无效。

通过控制这三个状态，可以实现对共阳极数码管的位选码控制。

【共阳极数码管的位选码应用实例】
假设有一个三位共阳极数码管，需要显示数字“123”，我们可以通过以下位选码实现：
- 首位（百位）：1，因此需要选通第 1 个数码管；
- 第二位（十位）：2，因此需要选通第 2 个数码管；
- 第三位（个位）：3，因此需要选通第 3 个数码管。

通过以上位选码操作，可以实现共阳极数码管显示数字“123”。

【共阳极数码管位选码的优缺点】
优点：
1.节省资源：共阳极数码管位选码可以实现多位数码管的共享控制，降低硬件资源消耗；
2.控制简单：共阳极数码管位选码控制逻辑简单，容易实现；
3.显示灵活：共阳极数码管位选码可以根据需要显示不同的数字，具有较好的灵活性。

数码管显示数字 1�数码管显示项目：在数码管的第1 位（最右边）显示数字1最终效果图：此项目练习的目的：（1）认识移位寄存器芯片74HC595 及其作用。

（2）认识贴片芯片封装（贴片、直插）（3）认识数码管（4）学会静态显示的步骤完整代码：#include <reg52.h>#include <intrins.h> // 因为此文件中用到了延时函数_nop_()，所以要包含_nop_()的头文件sbit DIG_DA TA = P0^2; // 74HC595 的数据输入引脚sbit DIG_SHCP = P0^4; // 74HC595 的移位脉冲引脚sbit DIG_STCP = P2^3; // 74HC595 的锁存脉冲引脚/*主函数，数码管第 1 位（最右侧）显示数字1*/void main(void){unsigned char i,SegmentByte,SelectByte;SegmentByte = 0xf9; // 段码字节赋值SelectByte = 0x01; // 位选字节赋值DIG_SHCP = 0; // 74HC595 的移位脉冲引脚输出低电平DIG_STCP = 0; // 74HC595 的锁存脉冲引脚输出低电平/* 将段码字节（共8 位，高位在前）移入74HC595 芯片*/for(i=0; i<8; i++){/* 判断数据的最高位，如果最高位是1，数据引脚输出高电平；如果是0，输出低电平*/if(SegmentByte&0x80){DIG_DA TA = 1;}else{DIG_DA TA = 0;}_nop_();/* 输出74HC595 芯片的数据移位脉冲，每输出一个移位脉冲，74HC595 内部的数据移动一位*/DIG_SHCP = 1;_nop_();DIG_SHCP = 0;_nop_();/* 要输出的数据左移一位，即为下一位数据的输出作准备*/ SegmentByte <<= 1;}/* 将位选字节（共8 位，高位在前）移入74HC595 芯片*/for(i=0; i<8; i++){if(SelectByte&0x80){DIG_DA TA = 1;}else{DIG_DA TA = 0;}_nop_();DIG_SHCP = 1;_nop_();DIG_SHCP = 0;_nop_();SelectByte <<= 1;}/* 输出74HC595 芯片的数据锁存脉冲，即将74HC595 芯片接收到的最新数据输出到芯片的所有数据引脚*/DIG_STCP = 1;_nop_();DIG_STCP = 0;_nop_();while(1){}}长见识：（1）74HC595 芯片上图为74HC595 芯片的贴片封装图，共2*8=16 个引脚，左下角凹点所对应的引脚为 1 脚。

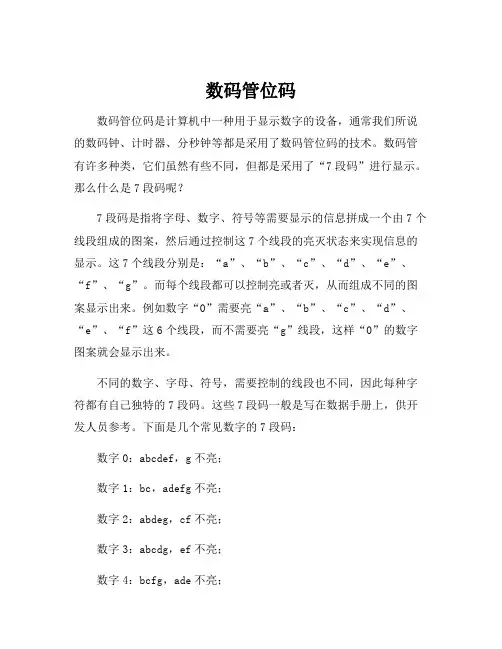

数码管位码数码管位码是计算机中一种用于显示数字的设备，通常我们所说的数码钟、计时器、分秒钟等都是采用了数码管位码的技术。

数码管有许多种类，它们虽然有些不同，但都是采用了“7段码”进行显示。

那么什么是7段码呢？7段码是指将字母、数字、符号等需要显示的信息拼成一个由7个线段组成的图案，然后通过控制这7个线段的亮灭状态来实现信息的显示。

这7个线段分别是：“a”、“b”、“c”、“d”、“e”、“f”、“g”。

而每个线段都可以控制亮或者灭，从而组成不同的图案显示出来。

例如数字“0”需要亮“a”、“b”、“c”、“d”、“e”、“f”这6个线段，而不需要亮“g”线段，这样“0”的数字图案就会显示出来。

不同的数字、字母、符号，需要控制的线段也不同，因此每种字符都有自己独特的7段码。

这些7段码一般是写在数据手册上，供开发人员参考。

下面是几个常见数字的7段码：数字0：abcdef，g不亮；数字1：bc，adefg不亮；数字2：abdeg，cf不亮；数字3：abcdg，ef不亮；数字4：bcfg，ade不亮；数字5：acdfg，b不亮；数字6：acdefg，b不亮；数字7：abc，defg不亮；数字8：abcdefg，不亮；数字9：abcdfg，e不亮。

通过7段码控制数码管的亮灭状态，可以实现数字、字母、符号等信息的显示，具有简单、可靠、高亮度、易于认读等特点。

同时，数码管位码的设计也有一些需要注意的问题：1、位码的输出电流大小需根据数码管的额定电流进行设计，避免烧坏数码管。

2、在设计时要充分考虑功耗问题，避免过度浪费。

3、尽量将位码输出信号与其他信号隔离，避免信号干扰。

4、为了方便PCB板设计，尽量将同一类型的7段码排在一起布局。

总之，数码管位码的设计不仅需要满足实际的显示需求，还需要考虑成本、功耗、可靠性等多方面的因素。

只有在这些方面做好充分的准备，才能设计出高质量的位码方案，有效地驱动数码管的显示。

在第6课里，我们讲到数码管的静态显示，利用静态显示法，通过控制位选和段选，可以让数任意几位数码管显示任意字符，但由于所有位数码管的相同的段选全部接在一起，所以只能同时显示相同的数字，例如8位同时显示8字，1、3、5位同时显示3字。

但大家想一下，如果我们要让数码管同一时刻显示不同的数字，如图1所示的现象，用静态显示的方法就不能够实现，这里就只能用到动态显示的方法，今天这一节我们主要讲解数码管动态显示的原理的程序实现的方法。

图1 数码管同时显示123456在讲解动态显示方法之前，我们先介绍在种数码管及单片机程序开发过程常用的方法－数组编码法。

1、数组编码在跟数码管相关的程序中，可以对位进行编码，也可对段进行编码，这里我们以段编码进行讲解。

通过第8课的程序我们知道，在位选确定后，要显示数字8时，P0=0x80，显示数字3时P0=0xb0，也就是0xb0，0x80分别可以表示数字3和8，按此方法，我们把在数码管上显示0－f,16个数字全部用16制度表示出来，这16个16进制数就称为数码管可显示0－f的相应的编码，如图2所示（注意共阳和共阴极数码管相应的编码有所不同，这里以实验板上共阳极的为例）。

图2 共阳极数码管编码在编程中，编码的表示方法如下：unsigned char code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e };这里编码表示的方法与C语言中数组定义的方法基本一样。

table是数组名，后面需加[]，中括号中需加上数组中元素的个数，也可以不写。

等号的右边用一个大括号将所有元素包含起来，里面的元素之间用“，”隔开，在大括号外用“；”结束。

等号左边的unsigned char 是数据元素的数据类型，这里定义为无符号字符型，也就是元素的值范围只能是0－255之间。

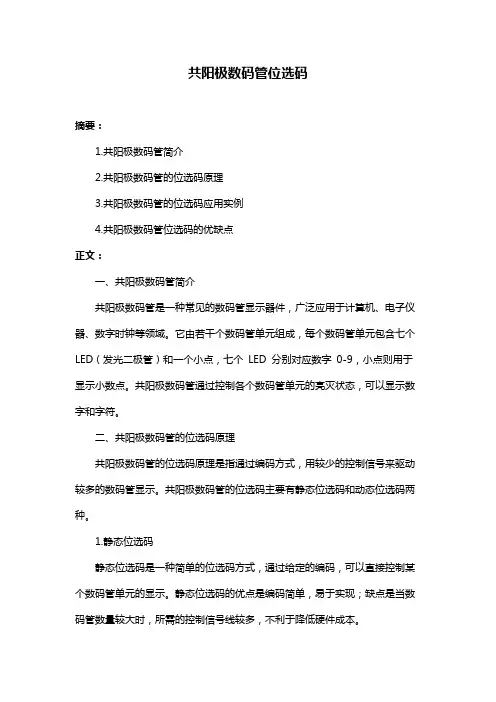

共阳极数码管位选码
摘要：
1.共阳极数码管简介
2.共阳极数码管的位选码原理
3.共阳极数码管的位选码应用实例
4.共阳极数码管位选码的优缺点
正文：
一、共阳极数码管简介
共阳极数码管是一种常见的数码管显示器件，广泛应用于计算机、电子仪器、数字时钟等领域。

它由若干个数码管单元组成，每个数码管单元包含七个LED（发光二极管）和一个小点，七个LED 分别对应数字0-9，小点则用于显示小数点。

共阳极数码管通过控制各个数码管单元的亮灭状态，可以显示数字和字符。

二、共阳极数码管的位选码原理
共阳极数码管的位选码原理是指通过编码方式，用较少的控制信号来驱动较多的数码管显示。

共阳极数码管的位选码主要有静态位选码和动态位选码两种。

1.静态位选码
静态位选码是一种简单的位选码方式，通过给定的编码，可以直接控制某个数码管单元的显示。

静态位选码的优点是编码简单，易于实现；缺点是当数码管数量较大时，所需的控制信号线较多，不利于降低硬件成本。

2.动态位选码
动态位选码是一种高效的位选码方式，通过较少的控制信号，可以动态地控制数码管单元的显示。

动态位选码的优点是节省控制信号线，降低硬件成本；缺点是编码相对复杂，实现难度较高。

三、共阳极数码管的位选码应用实例
以一个4 位共阳极数码管显示为例，需要用4 位二进制信号控制四个数码管单元的显示。

采用静态位选码，需要4 根控制信号线；采用动态位选码，可以通过3 根控制信号线实现。

四、共阳极数码管位选码的优缺点
共阳极数码管位选码的优点是可以节省控制信号线，降低硬件成本；缺点是编码相对复杂，实现难度较高。

数码管控制显示一、数码管控制电路结构1、段码、位码均由P0口输出，采用总线模式连接。

2、RP1为P0口上拉电阻。

3、74LS07为反相器。

4、74LS08为与门。

5、74HCT574分别作为段码与位码的八路D型触发器。

（功能等同于74HC377）工作原理为：当CP为由低电平到高电平时，D0输出到Q0（即Q状态为D的状态）；当CP为低电平时，Q输出端保持不变。

OE为使能端，必须为低电平时，才会有输出（即D→Q）。

6、引脚控制：CS1：接P1.5CS2：接P1.4WR：接P1.7P0～P7:接D0～D7二、控制程序举例1、基本的数字显示功能#include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit wr=P1^7;sbit cs1=P1^5;sbit cs2=P1^4;#define LEDdata P0void delay(uint x) //1秒延时函数{uint i,j;for(i=x;i>0;i--)for(j=115;j>0;j--);}void display(){cs1=0;cs2=1; //选择段码缓存LEDdata=0xc0; //输出段码wr=1;wr=0; //取缓冲区数据对应段码数据，并保持不变cs1=1;cs2=0; //选择位码缓存LEDdata=0xfe; //输出位码数据,显示第1个wr=1;wr=0; //}void main(){while(1){cs1=cs2=0; //选择两个触发器LEDdata=0xff; //实现初始的清屏操作wr=1;wr=0;display(); //调用显示函数}}2、采用动态显示八个数字#include <REG52.H>#include <intrins.h>#define uchar unsigned char#define uint unsigned int#define LEDdata P0sbit wr=P1^7;sbit cs1=P1^5;sbit cs2=P1^4;uchar code LEDcode[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf};//0-9,- uchar buf[8]={7,6,5,4,3,2,1,0}; //定义的显示缓冲区void delay(uint i) { while(i--); } //公用延时函数，约10uSvoid display(){uchar i,j=0xfe;buf[0]=0;buf[1]=1;buf[2]=2;buf[3]=3;buf[4]=4;buf[5]=5;buf[6]=6;buf[7]=7;for(i=0;i<8;i++){cs1=0;cs2=1; //选择段码锁存器缓存LEDdata=LEDcode[buf[i]];wr=1;wr=0; //取缓冲区数据对应段码数据cs1=1;cs2=0; //选择位码缓存LEDdata=j;wr=1;wr=0; //取位码编码delay(100); //延时1mSj=_crol_(j,1); //改变位编码cs1=cs2=0; //同时选择两个锁存器LEDdata=0xff;wr=1;wr=0; //同时关闭所有数码管显示}}void main(){while(1){display(); //调用显示函数}}3、控制数字显示的变化（开机检测画面）#include <REG52.H>#include <intrins.h>#define uchar unsigned char#define uint unsigned int#define LEDdata P0sbit wr=P1^7;sbit cs1=P1^5;sbit cs2=P1^4;uchar code LEDcode[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf};//0-9,- uchar buf[8]={7,6,5,4,3,2,1,0};//定义的显示缓冲区uchar code LEDcode1[]={0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe};void delay(uint i) { while(i--); } //公用延时函数，约10uSvoid display(){uchar i,j=0xfe;buf[0]=0;buf[1]=1;buf[2]=2;buf[3]=3;buf[4]=4;buf[5]=5;buf[6]=6;buf[7]=7;for(i=0;i<8;i++){cs1=0;cs2=1;//选择段码锁存器缓存LEDdata=LEDcode[buf[i]];wr=1;wr=0;//取缓冲区数据对应段码数据cs1=1;cs2=0;//选择位码缓存LEDdata=j;wr=1;wr=0;//取位码编码delay(100);//延时1mSj=_crol_(j,1);//改变位编码cs1=cs2=0;//同时选择两个锁存器LEDdata=0xff;wr=1;wr=0;//同时关闭所有数码管显示}}void main(){uchar i;cs1=cs2=0;//同时选择位、段码缓存IC LEDdata=0xff;wr=1;wr=0;//关闭显示for(i=0;i<8;i++){cs1=0;cs2=1;//选择段码缓存ICLEDdata=LEDcode1[buf[i]];wr=1;wr=0;//取缓冲区数据对应段码数据cs1=1;cs2=0;//选择位码缓存ICLEDdata=0x00;wr=1;wr=0;//位码全点亮delay(50000);//延时50mscs1=cs2=0;//同时选择位、段码缓存ICLEDdata=0xff;wr=1;wr=0;//关闭显示}while(1){display();//调用显示函数}}。

三位共阳数码管是一种常用的显示器，它使用三个发光二极管来显示一个数字，每个发光二极管的阳极连接到一起，并且公共阳极连接到一起作为公共阳极。

因此，当某个位需要显示某个数字时，需要将公共阳极的电压设置为相应的数字，这样每个发光二极管就会发出相应的光。

这种显示器通常用于需要显示数字、字母和符号的应用中。

这种数码管的特点是亮度高、视角大、耐冲击、可靠性高、反应速度快、功耗小、价格低等。

它通常用于需要高亮度、大视角和耐用性的场合，例如仪表盘、计数器、倒计时器等。

同时，它也常用于嵌入式系统和单片机开发中。

由于这种数码管的使用方法相对简单，而且通常只需要显示数字和一些符号，因此在电子爱好者和嵌入式开发人员中很受欢迎。

此外，由于公共阳极的存在，这种数码管需要特定的驱动方式才能正确显示数字，这也使得它成为嵌入式系统和单片机开发中常用的显示器之一。
