【CN209481168U】一种码头油气回收系统【专利】

专利名称：油气回收装置
专利类型：实用新型专利
发明人：曹建忠
申请号：CN201821857842.9申请日：20181112
公开号：CN209204961U
公开日：
20190806
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种油气回收装置，包括换热机构、冷凝机构、吸附脱附机构；换热机构包括壳体、开设于壳体上的相互连通的第一入口和第一出口、开设于壳体上的相互连通的第二入口和第二出口；冷凝机构包括第三入口和第三出口；第一入口用于通入油气，第一出口与第三入口连通，第二入口与第三出口连通，第二出口与吸附脱附机构连通；换热机构用于对油气降温以析出有机溶剂和水；冷凝机构用于对油气冷凝以析出有机溶剂和水；吸附脱附机构用于吸附油气中的有机溶剂并脱附得到有机溶剂；第二出口输出的油气温度小于等于负20℃。

本实用新型一种油气回收装置，回收效率较高，尾气不会对大气造成污染，回收后得到的有机溶剂品质较好，节省了资源和成本。

申请人：张家港绿色三星净化科技股份有限公司
地址：215631 江苏省苏州市张家港市金港镇朱家宕工业区(绿色三星)
国籍：CN
代理机构：苏州创元专利商标事务所有限公司
更多信息请下载全文后查看。

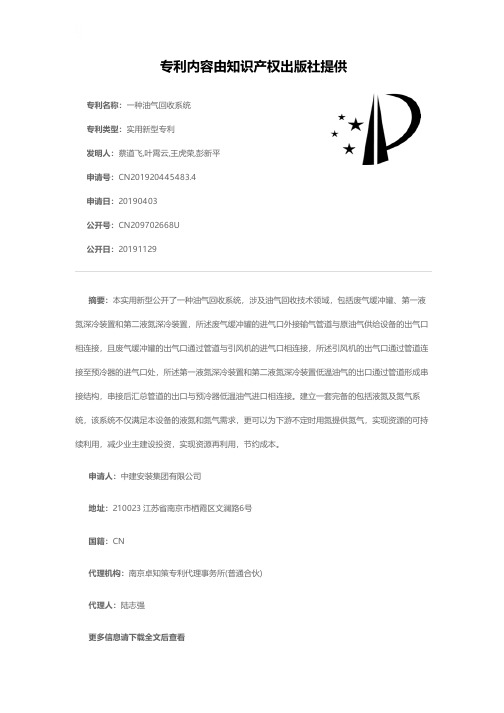

专利名称：一种油气回收系统
专利类型：实用新型专利
发明人：蔡道飞,叶霄云,王虎荣,彭新平申请号：CN201920445483.4
申请日：20190403
公开号：CN209702668U
公开日：
20191129
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种油气回收系统，涉及油气回收技术领域，包括废气缓冲罐、第一液氮深冷装置和第二液氮深冷装置，所述废气缓冲罐的进气口外接输气管道与原油气供给设备的出气口相连接，且废气缓冲罐的出气口通过管道与引风机的进气口相连接，所述引风机的出气口通过管道连接至预冷器的进气口处，所述第一液氮深冷装置和第二液氮深冷装置低温油气的出口通过管道形成串接结构，串接后汇总管道的出口与预冷器低温油气进口相连接。

建立一套完备的包括液氮及氮气系统，该系统不仅满足本设备的液氮和氮气需求，更可以为下游不定时用氮提供氮气，实现资源的可持续利用，减少业主建设投资，实现资源再利用，节约成本。

申请人：中建安装集团有限公司
地址：210023 江苏省南京市栖霞区文澜路6号
国籍：CN
代理机构：南京卓知策专利代理事务所(普通合伙)
代理人：陆志强
更多信息请下载全文后查看。

专利名称：一种加油站油气回收利用系统
专利类型：实用新型专利
发明人：张银伏,张军芳,刘爱军,王学瑞,王成松申请号：CN201420277481.6
申请日：20140528
公开号：CN203877902U
公开日：
20141015
专利内容由知识产权出版社提供
摘要：本实用新型要解决的技术问题是现有的油气回收装置安装成本高，结构复杂，不能够直接利用回收的油气，为解决上述问题，提供一种加油站油气回收利用系统，它包括与加油站储油罐相连通的通气管道；通气管道包括安装在储油罐上的一级通气管，一级通气管依次连通二级通气管和三级通气管；一级通气管上引出与空气连通的旁通管，旁通管上设置压力阀；所述三级通气管与用户相连，且三级通气管上设置用于防止油气回流的单向阀和用于开闭通气管的阀门，二级通气管上还连通有气泵。

本实用新型采用最简单的结构，达到回收利用油气的目的，安装成本低，使用方便。

申请人：张银伏
地址：456575 河南省安阳市林州市临淇村955号
国籍：CN
代理机构：郑州中原专利事务所有限公司
更多信息请下载全文后查看。

专利名称：一种油气回收装置专利类型：发明专利
发明人：王飞
申请号：CN201610649225.9申请日：20160810
公开号：CN106145018A
公开日：
20161123
专利内容由知识产权出版社提供
摘要：本发明提出一种油气回收装置，包括：机架，包括制冷机架和吸附机架；制冷单元，设置于制冷机架上；吸附单元，设置于吸附机架上；快速连接件，包括与制冷单元连接的第一快速连接件和与吸附单元连接的第二快速连接件，第一快速连接件与第二快速连接件连接。

本发明有益效果：体积小，重量适中，拆装移动方便，现场安装简单，尤其适合地下密闭空间，满足进出门的尺寸要求，同时还满足空间狭窄不能动用机械需人力移动、搬运而对重量和移动的要求，三到四人便可抬起，装置可分拆，现场安装不超过两小时，采用整体防爆设计，功能强大，可在现场操作、观察、报警又可远传，实现高度集成方便管理，可自动连续运行，实现无人值守。

申请人：北京怡诚机电设备有限公司
地址：102200 北京市密云县密云镇车站路3号4门
国籍：CN
更多信息请下载全文后查看。

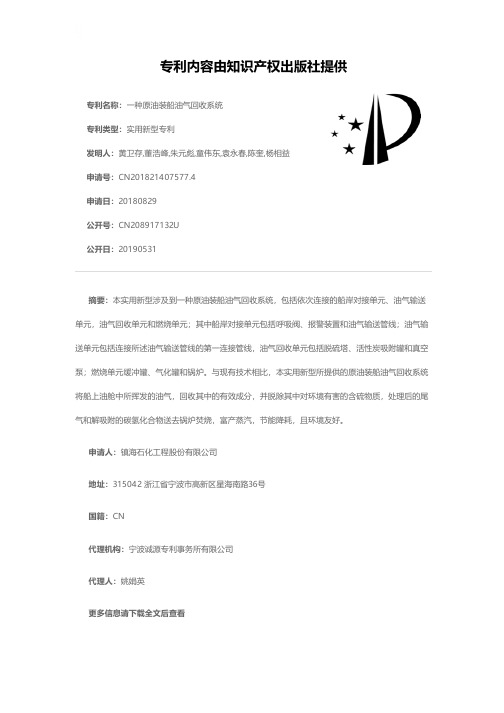

专利名称：一种原油装船油气回收系统
专利类型：实用新型专利
发明人：黄卫存,董浩峰,朱元彪,童伟东,袁永春,陈奎,杨相益申请号：CN201821407577.4
申请日：20180829
公开号：CN208917132U
公开日：
20190531
专利内容由知识产权出版社提供
摘要：本实用新型涉及到一种原油装船油气回收系统，包括依次连接的船岸对接单元、油气输送单元，油气回收单元和燃烧单元；其中船岸对接单元包括呼吸阀、报警装置和油气输送管线；油气输送单元包括连接所述油气输送管线的第一连接管线，油气回收单元包括脱硫塔、活性炭吸附罐和真空泵；燃烧单元缓冲罐、气化罐和锅炉。

与现有技术相比，本实用新型所提供的原油装船油气回收系统将船上油舱中所挥发的油气，回收其中的有效成分，并脱除其中对环境有害的含硫物质，处理后的尾气和解吸附的碳氢化合物送去锅炉焚烧，富产蒸汽，节能降耗，且环境友好。

申请人：镇海石化工程股份有限公司
地址：315042 浙江省宁波市高新区星海南路36号
国籍：CN
代理机构：宁波诚源专利事务所有限公司
代理人：姚娟英
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920308589.X(22)申请日 2019.03.12(73)专利权人 济源市恒顺新材料有限公司地址 454650 河南省焦作市济源市五龙口镇北官庄村(72)发明人 马立强　孙斌　(74)专利代理机构 郑州锐科知识产权代理事务所(普通合伙) 41171代理人 王建平(51)Int.Cl.B01D 53/18(2006.01)(54)实用新型名称一种氯化氢气体回收系统(57)摘要本实用新型公开了一种氯化氢气体回收系统，包括混合废气进气管，混合废气进气管与喷淋罐的上部密封连接，喷淋罐的顶部设有水雾喷头，喷淋罐上设有与水雾喷头连接的水管接头；喷淋罐的最低处的出液口I通过输液管道I与分离罐的下部密封连接，输液管道I上设有化工泵I；分离罐的上部设有出气口，出气口通过输气管道与换热器的换热入口密封连接，换热器的换热出口与排液管密封连接；换热器的热介质出口与热流体管密封连接，热流体管的另一端与盘管密封连接，盘管缠绕设置在分离罐的外壁上，盘管下部的出口通过冷却流体管与换热器的冷却介质入口密封连接，冷却流体管上设有冷却泵；排液管上设有阀门III，排液管的另一端与集液罐密封连接。

权利要求书1页 说明书2页 附图1页CN 209646188 U 2019.11.19C N 209646188U权　利　要　求　书1/1页CN 209646188 U1.一种氯化氢气体回收系统，其特征在于：包括与加料仓密封连接的混合废气进气管（1），混合废气进气管（1）的另一端与喷淋罐（3）的上部密封连接，喷淋罐（3）的顶部的内壁上设有水雾喷头（4），喷淋罐（3）的外壁上设有与水雾喷头（4）连接的水管接头；喷淋罐（3）的最低处设有出液口I，出液口I通过输液管道I与分离罐（9）的下部密封连接，输液管道I上设有化工泵（7），出液口I与化工泵（7）之间的输液管道I上设有阀门I（6），化工泵（7）与分离罐（9）之间的输液管道I上设有液体单向阀（8）；分离罐（9）的上部设有出气口，出气口通过输气管道与换热器（14）的换热入口密封连接，输气管道上设有单向气阀（13），换热器（14）的换热出口与排液管（18）密封连接；换热器（14）的热介质出口与热流体管（15）密封连接，热流体管（15）的另一端与盘管（16）密封连接，盘管（16）从上到下缠绕设置在分离罐（9）的外壁上，盘管（16）下部的出口通过冷却流体管与换热器（14）的冷却介质入口密封连接，冷却流体管上设有冷却泵（17）；排液管（18）上设有阀门III（19），排液管（18）的另一端与集液罐（20）密封连接。
