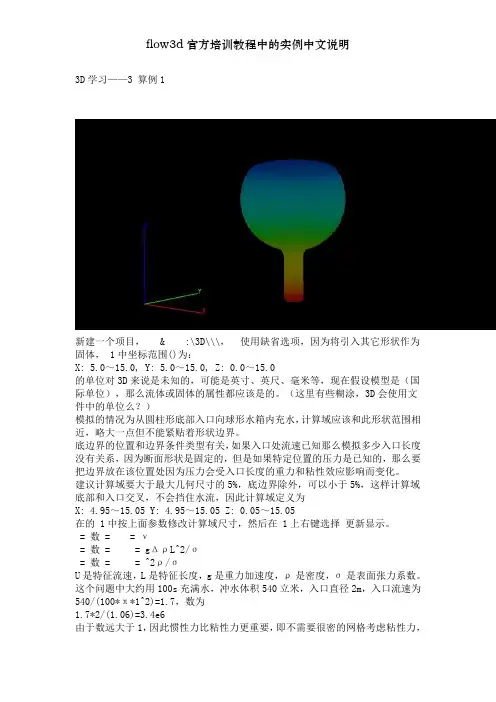

3D学习——3 算例1新建一个项目， & :\3D\\\，使用缺省选项，因为将引入其它形状作为固体， 1中坐标范围()为：X: 5.0～15.0, Y: 5.0～15.0, Z: 0.0～15.0的单位对3D来说是未知的，可能是英寸、英尺、毫米等，现在假设模型是（国际单位），那么流体或固体的属性都应该是的。
（这里有些糊涂，3D会使用文件中的单位么？）模拟的情况为从圆柱形底部入口向球形水箱内充水，计算域应该和此形状范围相近，略大一点但不能紧贴着形状边界。
底边界的位置和边界条件类型有关，如果入口处流速已知那么模拟多少入口长度没有关系，因为断面形状是固定的，但是如果特定位置的压力是已知的，那么要把边界放在该位置处因为压力会受入口长度的重力和粘性效应影响而变化。
建议计算域要大于最大几何尺寸的5%，底边界除外，可以小于5%，这样计算域底部和入口交叉，不会挡住水流，因此计算域定义为X: 4.95～15.05 Y: 4.95～15.05 Z: 0.05～15.05在的 1中按上面参数修改计算域尺寸，然后在 1上右键选择更新显示。
= 数= = ν= 数= = gΔρL^2/σ= 数= = ^2ρ/σU是特征流速，L是特征长度，g是重力加速度，ρ是密度，σ是表面张力系数。
这个问题中大约用100s充满水，冲水体积540立米，入口直径2m，入口流速为540/(100*π*1^2)=1.7，数为1.7*2/(1.06)=3.4e6由于数远大于1，因此惯性力比粘性力更重要，即不需要很密的网格考虑粘性力，也不需要指定粘性特性。
考虑表面张力影响的系数为= gΔρL2/σ = 9.8^2 * 1000 ^3 * (2m)^2/(0.073^2) = 5.4e5= 2ρ/σ = 2m * (1.7 )^2 * 1000 ^3 / (0.073^2) = 7.9e4可以看出表面张力也不需要考虑。
缺省网格在X、Z方向为10，Y方向为1。
Flow3D培训教程FLOW-3D V9.3.2 水利教程上海飞熠软件技术有限公司目录1. 为何选择Flow-3D软件, ............................................................ 2 2. Flow-3D软件界面 (2)3. Flow-3D分析流程 (2)3.1 运行FLOW-3D (2)3.2 几何体的设置 (2)3.3 General设置 (2)3.4 Physics设置 (2)3.5 Fluids设置 (3)3.6 Meshing _Geometry设置 (3)3.7 Boundary设置 (3)3.8 Initial设置 (4)3.9 Output设置 (4)3.10 Numerics设置 (4)3.11 计算 ..................................................................... ... 4 案例1 渠道流动状况 ....................................................................4 案例2 波浪运动 ..................................................................... ... 6 案例3 卷气量分析 ......................................................................7 案例4 球从半空中掉下 (7)案例5 强制球在水面移动 ................................................................ 8 案例6 开闸泄流 ..................................................................... ... 9 案例7 搅拌不同密度流体 (11)3.1 为何选择Flow-3D软件,网格可以自由分割，不需要与几何文档建立关联, FAVOR可以描述非常复杂的流场运动模式,TruVOF与自由液面模型描述,多网格区块建立技术能够大幅度地提高计算效率,运动物体GMO碰撞模型设置简单方便。
FLOW----3D操作步骤概要
FLOW----3D操作步骤概要
FLOW3D大概操作步骤：
一、引入STL文件
用三维软件UG、PROE等，设计成流道，与产品连在一起，最终另存为STL格式文件。
如果用mastercam做的3D流道，需要对流道进行破面修补，然后再把产品组装起来，最后导出STL文件。
二、建立网格
在FLOW3D里面，默认单位是CM，所以STL导入后，需要将产品的比例改为0.1，从而以CM为单位。
之后就可以建立网格，但网块不能过多，一般六块以下，太多会出错。
三、设置边界条件：
划分网格后，就设置边界条件。
在铸造方面，边界条件一般为W、S、V、P、I五个为主（S为对称、W为围墙、V为速度、P为压力、I 为连接），其余不用。
速度与压力只需要指定一个为边界填充条件即可。
四、设置物理模块
物理模块，根据要做模拟的种类及成型条件来设置。
五、设置通用的参数
通用参数，一般默认而不需要设置。
只需要设置填充条件就行，填充条件一般设置为填充分数
六、导入材料的物理特性
每种成型都有一个材料合金的特性，选择流体数据库，选择一个合金型号，双击就可以导入。
七、预计算
之后就可以预计算，如果没提示错误就可以计算。
FLOW_3D简单实例教程
第零步：准备工作新建文件
输入模拟文件名注意：必须有工作文件和模拟
文件才能运行
输入工作文件名
第一步：建模并导出STL文件这是我随便做的一个STL文件
第二步：导入STL文件
在Model Setup——Mshing_Geometry——STL点Add导入如上图所示，并在Transform转化单位。
在Transform转化单位如下所示：
按上图的单位和类型点OK按默认的
Standard方式
第三步：创建网格
常用命令
单击自动创建网格这是把窗口调整到完整状态
单击自动创建网格时跳出
如左图所示，点OK在产品
上按住左键拖出一个矩形。
松开左键如下图所示，点OK
也可以选择此项，这是捕抓几何
然后在软件的左边的状态如左图所示、Z方向到最佳状态
单击分割网格块，看要在哪个方向加就选择哪个方向。
注意：在两个网格连接处坐标要一样
调整网格大小
上表示网格的总大小表示网格的格的大小
渲染跳出如左
下图所示
如左图选择Open，然后单击Render（渲染），跳出如右下图观察看有没有间隙如有可以把网格的格改小或者把网格的总大小改大或者增加点等。
表示取消渲染
第四步：一般选项的填写
填充时间
填充率
成百分率
一般压铸都是按填充率来计算的第四步：一般选项的填写
单位为CGS
第五步：物理选项填写
注意重力方向与单位，Flow 3D默认单位为cm、g、si。
Flow3D学习——3 算例1 Aerospace TutorialAerospace Tutorial新建一个项目，Model Setup Tab-Meshing & Geometry Tab-SubcomponentTab-Geometry Files-c:\Flow3D\gui\stl_lib\tank.stl，Type and Potential使用缺省选项，因为将引入其它形状作为固体，Subcomponent 1中坐标范围(Min/Max)为：X: 5.0～15.0, Y: 5.0～15.0, Z: 0.0～15.0tank.stl的单位对FLOW-3D来说是未知的，可能是英寸、英尺、毫米等，现在假设模型是SI（国际单位），那么流体或固体的属性都应该是SI的。
（这里有些糊涂，FLOW-3D会使用STL文件中的单位么？）模拟的情况为从圆柱形底部入口向球形水箱内充水，计算域应该和此形状范围相近，略大一点但不能紧贴着形状边界。
底边界的位置和边界条件类型有关，如果入口处流速已知那么模拟多少入口长度没有关系，因为断面形状是固定的，但是如果特定位置的压力是已知的，那么要把边界放在该位置处因为压力会受入口长度的重力和粘性效应影响而变化。
建议计算域要大于最大几何尺寸的5%，底边界除外，可以小于5%，这样计算域底部和入口交叉，不会挡住水流，因此计算域定义为X: 4.95～15.05 Y: 4.95～15.05 Z: 0.05～15.05在Mesh-Cartesian的Block 1中按上面参数修改计算域尺寸，然后在Block 1上右键选择Update Mesh更新显示。
Re = Reynold数 = Inertial Force/Viscous Force = UL/νBo = Bond数 = Gravitational Force/Surface Tension Force = gΔρL^2/σWe = Weber数 = Inertial Force/Surface Tension Force = LU^2ρ/σU是特征流速，L是特征长度，g是重力加速度，ρ是密度，σ是表面张力系数。
Flow3D学习——3 算例1 Aerospace TutorialAerospace Tutorial新建一个项目，Model Setup Tab-Meshing & Geometry Tab-SubcomponentTab-Geometry :\Flow3D\gui\stl_lib\tank.stl，Type and Potential使用缺省选项，因为将引入其它形状作为固体，Subcomponent 1中坐标范围(Min/Max)为：X: 5.0～15.0, Y: 5.0～15.0, Z: 0.0～15.0tank.stl的单位对FLOW-3D来说是未知的，可能是英寸、英尺、毫米等，现在假设模型是SI（国际单位），那么流体或固体的属性都应该是SI的。
（这里有些糊涂，FLOW-3D会使用STL文件中的单位么？）模拟的情况为从圆柱形底部入口向球形水箱内充水，计算域应该和此形状范围相近，略大一点但不能紧贴着形状边界。
底边界的位置和边界条件类型有关，如果入口处流速已知那么模拟多少入口长度没有关系，因为断面形状是固定的，但是如果特定位置的压力是已知的，那么要把边界放在该位置处因为压力会受入口长度的重力和粘性效应影响而变化。
建议计算域要大于最大几何尺寸的5%，底边界除外，可以小于5%，这样计算域底部和入口交叉，不会挡住水流，因此计算域定义为X: 4.95～15.05 Y: 4.95～15.05 Z: 0.05～15.05在Mesh-Cartesian的Block 1中按上面参数修改计算域尺寸，然后在Block 1上右键选择Update Mesh更新显示。
Re = Reynold数= Inertial Force/Viscous Force = UL/νBo = Bond数= Gravitational Force/Surface Tension Force = gΔρL^2/σWe = Weber数= Inertial Force/Surface Tension Force = LU^2ρ/σU是特征流速，L是特征长度，g是重力加速度，ρ是密度，σ是表面张力系数。
