施工吊篮设计12.25

吊篮施工方案(附计算书)一、工程概况本项目为某高层建筑外墙施工吊篮工程，工程地点位于XX市XX区，建筑高度为280米，共68层。

工程主要包括外墙装修、玻璃幕墙安装等作业。

为确保施工安全和效率，计划采用电动吊篮作为施工的主要垂直运输工具。

二、准备工作1. 技术准备：根据工程特点，编制详细的吊篮施工方案，并附计算书，确保吊篮选型、安装、使用及拆除等环节的安全和可靠性。

2. 人员准备：组织专业的施工队伍，包括项目经理、施工员、安全员、电工、机械操作手等，并对相关人员进行安全技术培训。

3. 材料准备：提前采购合格的吊篮设备及其配件，包括悬挂机构、工作平台、提升机、安全锁、钢丝绳、电缆线等。

4. 施工场地准备：确保施工场地平整、干净，无障碍物，为吊篮的安装和施工提供便利条件。

5. 施工许可：办理相关施工许可手续，包括吊篮安装、使用、拆除等环节。

三、吊篮参数及组成部件1. 吊篮型号：根据工程需求，选用XX牌XX型电动吊篮，主要参数如下：- 额定载重量：200kg- 提升速度：8m/min- 工作钢丝绳：Φ8.3mm- 安全钢丝绳：Φ6.4mm- 电源电压：380V2. 吊篮组成部件：- 悬挂机构：包括导轨、支架、滑轮组等，用于支撑和固定吊篮。

- 工作平台：用于承载施工人员和物料。

- 提升机：用于驱动工作钢丝绳提升吊篮。

- 安全锁：当提升机出现故障时，自动锁紧工作钢丝绳，保证吊篮安全。

- 钢丝绳：用于承载吊篮和工作平台的重量。

- 电缆线：为吊篮提供电源。

- 控制箱：用于控制吊篮的上升、下降、停止等操作。

四、吊篮的安装、移位和拆除方案1、吊篮搭设方案- 在安装前，先对建筑物的结构进行测量和评估，确定吊篮的安装位置和固定点。

- 根据吊篮的型号和建筑物的特点，设计吊篮的安装图纸，明确悬挂机构、工作平台、提升机等组件的安装位置和方式。

- 安装悬挂机构，确保其稳定可靠，并与建筑物的结构连接牢固。

- 按照安装图纸，将工作平台、提升机、安全锁等部件安装到位，注意检查各部件的连接是否牢固，动作是否灵活。

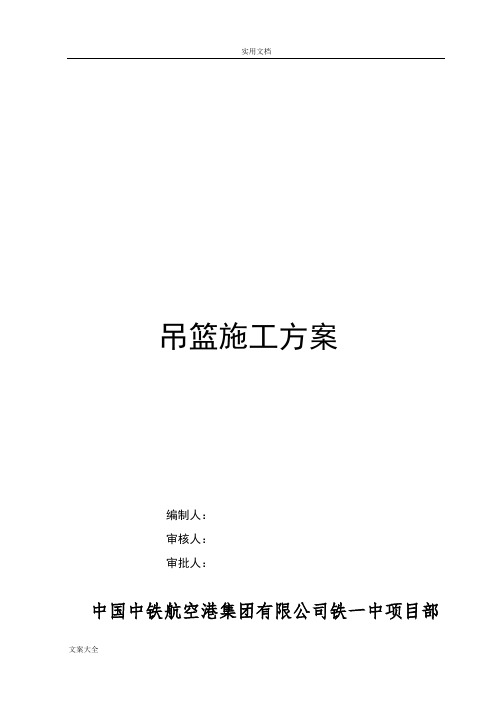

实用文档吊篮施工方案编制人：审核人：审批人：中国中铁航空港集团有限公司铁一中项目部目录1、工程概况2、吊篮简介3、吊篮布置4、施工准备5、安装过程和方法6、安装竣工验收7、吊篮拆卸8、安全措施9、环保措施10、吊篮稳定性验算11、电动吊篮技术交底兼安全操作规程1、工程概况本工程包括宿舍楼两栋，教学楼六栋，综合楼一栋，食堂、茶炉房看台、合班教室等。

建筑面积60600平方，宿舍楼高度23.3米。

教学楼高度19.3米，综合楼高度24米。

食堂两层高度11.1米。

其他为一层，框架结构，桩基础。

本方案用于外墙装饰装修工程。

2、高处作业吊篮简介2.1、吊篮型号ZLP630，整机外形详见附图一，主要技术性能参数如下：2.2、吊篮结构原理简介如下：吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。

①悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。

钢结构架由钢结构件通过螺栓或销子连接而成。

每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。

钢丝绳系吊篮专用镀锌钢丝绳，强度高，耐锈蚀性能好。

型号为4×25Fi+PP-Φ8.3，破断拉力不小于51.8kN。

钢丝绳使用过程中，按《起重机械用钢丝绳检验和报废实用规范》GB5972的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验，达到报废标准即更新钢丝绳。

下述计算钢丝绳的安全系数（按极限状态下单根钢丝绳独立承载考虑）：作用在钢丝绳上的拉力F=688-300+630=1018安全系数=51800N ÷（1018kg÷9.8N）=4.95，达到安全要求。

②悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业人员及施工器材。

③提升装置：每个悬吊平台两端各装有一台提升机。

提升机采用电磁制动电机和离心限速装置及手动滑降装置。

电磁制动装置在电路故障或断电时，产生制动力矩使平台制动悬吊。

电动吊篮布置方案：根据工程需要，需要安装吊篮进行外墙施工使用。

现将吊篮悬臂支架安装在屋顶，其篮体长度根据楼体结构选配。

吊篮安装采用常规方式，每台吊篮各有两个悬臂支架，吊篮篮体与施工墙面之间保持不小于0.3米左右，篮体与篮体之间间距保持在0.5-1米之间。

共计需要用吊篮数量台。

具体使用吊篮数量及位置应根据进度要求确定。

电动吊篮的安装、移位和拆除方案：1.吊篮运抵施工现场后，将支架、钢丝绳和配重用施工电梯或塔吊分别运到顶层楼面，将篮体部分搬运至相应位置的地面；2.悬挂机构的安装、调试：（1）安装地面选择水平面，遇有斜面时，应该修整铺平,如安装面是防水保温层时，前、后座下加垫5厘米厚木板，防止压坏防水保温层。

（2）将插杆插入三角形的前支架内，根据女儿墙（或其它障碍物）的高度调整插杆的高度，用螺栓固定。

将插杆插入后支架套管内，插杆的高度与前支架高度等高，用螺栓固定，前、后支架完成安装。

（3）将前梁、后梁分别装入前、后支架的插杆内，用中梁连接，前、后座间距离在场地的允许下，尽量调整至最大距离。

将上支柱安装在前支架插杆上。

（4）安装加强钢丝绳，调节螺旋扣的螺杆，使加强钢丝绳绷紧，使前梁略微上翘3-5厘米，产生预应力，提高前梁刚度。

再将工作钢丝绳、安全钢丝绳分别固定在前梁的悬挂机构架上，在安全钢丝绳适当处安装上限位块。

（5）检查上述各部件安装是否正确，确认无误后，将悬挂机构安放在工作位置，前梁伸出端悬伸长度为1.5米。

两套悬挂机构内侧之间的距离，其距离应等于悬吊平台的长度。

配重均匀放置在后支架底座上，用钢丝绳捆绑好。

再将工作钢丝绳、安全钢丝绳从端部放下，此过程中注意钢丝绳的缠绕现象。

安装图示：悬挂机构的安装图3.悬吊平台的安装、调试：（1）将底板垫高200mm以上平放，各基本节对接处对齐，装上篮片，低的篮片放于工作面一侧，用螺栓联接，预紧后保证整个平台框架平直。

（2）将提升机安装在侧篮两端，安装时注意使安全锁支架朝向平台外侧。

吊篮施工方案工程名称：编制人：审批人：年月日一、工程概况---------------------------------------------3 二、吊篮性能参数---------------------------------------------3 三、施工设计---------------------------------------------4 四、安装、调试及拆卸---------------------------------------------5 五、安装拆卸的注意事项---------------------------------------------10 六、安全操作规程---------------------------------------------10 七、附：吊篮日常检查表---------------------------------------------13一、工程概况：三、施工设计：吊篮安装主要分成，地面的平台安装和悬挂机构的楼顶安装二部分。

平台根据轴与轴之间的距离，安装相应长度的平台即可。

悬挂机构则需根据不同的屋面结构来组织安排，本大楼悬挂机构具体安装设计为整层满布工作平台四、安装、调试及拆卸：安装、调试及拆卸人员具有上岗证书。

1、安装前的准备工作进场后，按照吊篮组件清单，清点各零部件的数量。

2、悬挂机构的安装、调试（1）将三角架支架与前底座用螺栓固定，插杆装入竖套管内，根据墙体结构，插杆的高度在1.15~1.65米的范围内调节，用螺栓固定，完成前座安装。

（2）将配重支座装入后底座并用开口销固定，后座支柱与后底座用螺栓固定，插杆装入后座支柱内，插杆的高度与前座平齐，用螺栓固定，完成后座安装。

（3）将前梁、后梁分别装入前座、后座的插杆套管内，用中梁将前梁、后梁套连，并根据现场情况选定前梁的悬伸及前座、后座间的距离，将上支柱放置于前座的插杆套管上。

建筑施工吊篮最新规范一、工程概况根据《建筑施工吊篮最新规范》的相关要求，本工程为某城市商业综合体项目，其中包括一栋主楼和若干裙楼。

工程占地面积约3万平方米，主楼结构高度为280米，共60层。

在建筑施工过程中，为确保外立面施工安全、高效，决定采用吊篮作为外墙施工的主要设备。

本施工方案主要针对吊篮的选型、安装、使用、调试、安全检查及维护等方面进行详细阐述。

二、准备工作1. 根据工程特点和施工要求，进行吊篮的选型，包括确定吊篮的载重量、提升速度、工作高度等参数。

2. 编制详细的吊篮施工方案，并提交给相关部门审核。

3. 组织施工人员进行吊篮操作培训，确保施工人员熟悉吊篮的操作规程和安全注意事项。

4. 准备吊篮施工所需的各种材料、设备和工具，包括：钢丝绳、安全锁、配重块、电气控制系统、备用电源等。

5. 对施工现场进行勘查，了解现场施工环境，确保吊篮安装、移位和拆除的顺利进行。

6. 办理吊篮施工的相关手续，包括：施工许可、安全评估、现场临时用电等。

三、吊篮参数及组成部件1. 吊篮型号：根据本工程特点，选用XX牌XX型号的吊篮，其主要参数如下：- 载重量：200kg- 提升速度：9-11m/min- 工作高度：不超过100米- 电源：380V/50Hz2. 吊篮组成部件：- 悬挂机构：包括支架、导轨、钢丝绳、安全锁等。

- 吊篮平台：包括工作平台、护栏、底板等。

- 电气控制系统：包括控制柜、操作盒、电缆等。

- 配重系统：包括配重块、配重架等。

- 安全保护装置：包括限位器、超载保护器、急停按钮等。

四、吊篮的安装、移位和拆除方案1、吊篮搭设方案- 在吊篮安装前，需对安装区域进行清理，确保无障碍物。

- 根据建筑物的结构和施工要求，选择合适的悬挂点，并对悬挂点进行加固处理。

- 安装悬挂机构，包括支架、导轨、钢丝绳和安全锁等，确保悬挂机构稳固可靠。

- 将吊篮平台与悬挂机构连接，调整吊篮平台水平，并检查各连接部件是否牢固。

1.1施工吊篮的技术参数及电动吊篮吊篮的组成及各构件工作原理1.1.1吊篮选型及额定荷载根据施工图纸和现场勘查，拟定选用ZLP630型高处作业吊篮，根据现场的施工需要，1-6米不同的篮节进行组合拼装形式，该工程所布置施工吊篮最大的规格长度为6米，其中各米数对应的载重标准如下图所示：下表为示意，根据现场需求及吊篮设备实际情况进行调整。

表1.1-1各米数对应的载重标准垂直运输设备，只作为施工工具临时放置及安装设备，所以按照实际施工需要，因此选择ZLP630型电动吊篮作为本工地主要施工设备，能满足本工程的施工要求。

其中的可变荷载（即活载）包括：操作人员、施工工具、施工材料、计算如下：2名作业人员：重量为75kg/人×2人＝150kg。

其它施工工具及材料：250kg。

为满足G/BT19155-2017《高处作业吊篮》要求，根据其第6.3.2及6.3.3条规定：可将提升机构的极限工作载荷进行降级，安全载荷应控制在额定载荷的80%。

即630kg×0.8 约为504Kg,考虑风载、偏载等因素，为确保安全对吊篮限制载荷降至400kg。

1.1.2搭设参数表1.1-2ZLP630型电动吊篮主要参数1.1.3 ZLP630型电动吊篮吊篮的组成及各构件工作原理1.1.3.1悬吊平台悬吊平台是搭载施工人员高处作业的装置。

它由高、低栏杆和提升机安装架四个部分，用螺栓或销轴组合而成。

悬吊平台分别由长度1m、1.5m、2m及2.5m 的基本节拼接而成。

两端设有提升机安装架与高、低栏板连接。

提升机和安全锁均装在安装架上。

平台的底架四周装有挡板，可防止平台内工具或物件滑出。

图1.1-1悬吊平台1.1.3.2提升机提升机上悬吊平台的动力部件，采用电动抓升式结构。

提升机由电磁制动三相异步电动机驱动，经蜗轮蜗杆和一对齿轮减速后带动钢丝绳输送机构使提升机沿着工作钢丝绳上下运动，而带动悬吊平台上升或下降。

另外，电动机的电磁制动器上装有手动释放装置，当突然停电时，只需将手动释放手柄向上抬起，悬吊平台即能自动滑降。

目录一、编制依据：........................................................ - 1 -二、工程概况：........................................................ - 1 -三、准备工作：........................................................ - 1 -四、外墙施工用电动吊篮的型号及说明： .................................. - 2 -五、吊篮布置方案：.................................................... - 2 -六、吊篮的安装、移位和拆除方案： ...................................... - 3 -七、悬挂机构计算...................................................... - 9 -八、安全操作规程：................................................... - 13 -九、季节性施工措施：................................................. - 15 -十、验算、验收：..................................................... - 15 -十一、培训： ......................................................... - 18 -十二、维护、保养： ................................................... - 18 -十三、常见故障及排除方法 ............................................. - 18 -十四、施工方案的变更程序 ............................................. - 19 -十五、吊篮安全施工相关文件资料........................................ - 25 -十六、吊篮交付使用前检查记录表........................................ - 28 -一、编制依据：1．1.中机国际工程设计研究院有限责任公司设计的“长沙.金科中心项目”9#栋和10#栋施工图纸；；1．2.JGJ160-2008施工现场机械设备检查技术规程-6.11高处作业吊篮；1．3.中华人民共和国高处作业吊篮标准GB 19155-2003；1．4.施工现场临时用电安全技术规范JGJ 46-2005；1．5.建筑施工高处作业安全技术规范JGJ 80-91。

高处作业吊篮安装高度一、工程概况本工程为高处作业吊篮安装高度施工项目，主要针对高层建筑外墙施工、装修、维修等作业提供安全、高效的工作平台。

工程地点位于某城市中心区域，建筑高度为300米，共计60层。

吊篮安装高度范围为100米至300米，涉及作业面积约为20,000平方米。

二、准备工作1. 技术准备：熟悉设计图纸、施工方案、相关规范及标准，对施工人员进行技术交底。

2. 人员准备：组织吊篮安装、操作、维护的专业队伍，包括项目负责人、技术负责人、安全员、操作工等。

3. 材料准备：根据工程需求，提前采购吊篮及其配件、工具、设备等。

4. 场地准备：确保施工现场具备吊篮安装、移位、拆除的条件，包括安全通道、临时用电、排水设施等。

5. 安全准备：制定安全防护措施，包括安全帽、安全带、防坠器、防护网等。

三、吊篮参数及组成部件1. 吊篮参数：（1）型号：ZLP630（2）额定载重量：630kg（3）提升速度：9-11m/min（4）钢丝绳规格：Φ8.3mm（5）电源：380V，50Hz（6）安装高度：100-300米2. 吊篮组成部件：（1）悬挂机构：包括支架、导轨、滑轮组、钢丝绳等。

（2）吊篮：包括篮体、安全锁、提升机、电气控制系统等。

（3）安全防护装置：包括安全带、安全绳、防坠器、限位器等。

（4）电气设备：包括电源箱、控制箱、电缆线等。

（5）辅助设备：包括手动葫芦、紧线器、工具箱等。

四、吊篮的安装、移位和拆除方案1、吊篮搭设方案（1）根据施工图纸和现场实际情况，制定详细的吊篮搭设方案，包括吊篮的布置位置、数量、安装顺序等。

（2）吊篮的安装采用分阶段、分层的方式进行，首先在建筑物的适当位置安装悬挂机构，然后逐层安装吊篮。

（3）安装过程中，确保吊篮与建筑物之间的安全距离，避免与窗户、阳台等构件发生干涉。

（4）吊篮安装应遵循以下步骤：a. 安装悬挂机构，调整导轨和滑轮组，确保运行顺畅。

b. 将钢丝绳穿过滑轮组，并与提升机连接。
