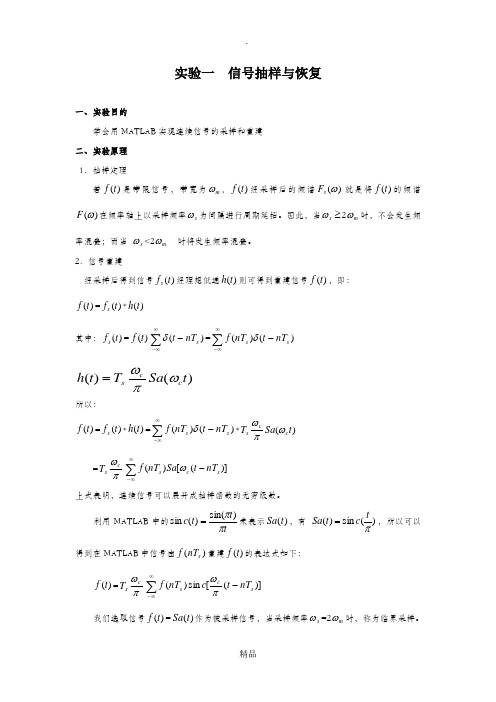

实验一 信号抽样与恢复一、实验目的学会用MATLAB 实现连续信号的采样和重建 二、实验原理 1．抽样定理若)(t f 是带限信号，带宽为m ω, )(t f 经采样后的频谱)(ωs F 就是将)(t f 的频谱)(ωF 在频率轴上以采样频率s ω为间隔进行周期延拓。

因此，当s ω≥2m ω时，不会发生频率混叠；而当 s ω<2m ω 时将发生频率混叠。

2．信号重建经采样后得到信号)(t f s 经理想低通)(t h 则可得到重建信号)(t f ，即：)(t f =)(t f s *)(t h其中：)(t f s =)(t f ∑∞∞--)(snT t δ=∑∞∞--)()(ssnT t nT f δ)()(t Sa T t h c cs ωπω=所以：)(t f =)(t f s *)(t h =∑∞∞--)()(s s nT t nT f δ*)(t Sa T c csωπω =πωcs T ∑∞∞--)]([)(s csnT t Sa nT f ω上式表明，连续信号可以展开成抽样函数的无穷级数。

利用MATLAB 中的t t t c ππ)sin()(sin =来表示)(t Sa ，有 )(sin )(πt c t Sa =，所以可以得到在MATLAB 中信号由)(s nT f 重建)(t f 的表达式如下：)(t f =πωcs T ∑∞∞--)]([sin )(s cs nT t c nT f πω 我们选取信号)(t f =)(t Sa 作为被采样信号，当采样频率s ω=2m ω时，称为临界采样。

我们取理想低通的截止频率c ω=m ω。

下面程序实现对信号)(t f =)(t Sa 的采样及由该采样信号恢复重建)(t Sa ：三、上机实验内容1．验证实验原理中所述的相关程序；2．设f(t)=0.5*(1+cost)*(u(t+pi)-u(t-pi)) ，由于不是严格的频带有限信号，但其频谱大部分集中在[0，2]之间，带宽m ω可根据一定的精度要求做一些近似。

抽样定理和信号恢复实验报告中抽样定理（Nyquist Sampling Theorem）是由半对数希尔伯特（Harry Nyquist）在1928年发布的一条定理，它提供了一种确定信号在采样范围和采样间隔的方法，可根据相关采样规则保证信号的完整性和准确性。

中抽样定理是用来描述信号抽样的必要性，即使在采样之前，某种未知事物也是有限和可采样的，否则无法恢复其原始信息。

该定理法则约定如下：1、信号必须以完整的范式采样。

信号若在采样前具有有限波道宽度，则信号必须被完整地采样，若不这样做将会丢失信号的一部分，影响整体信号的清晰度。

2、采样间隔为信号范式宽度的2倍。

中抽样定理要求，要恢复的信号必须以2倍的采样间隔范式宽度采样，这意味着要在每个信号周期内采样至少2次以上，以保证信号范型被完全恢复。

若以更短的采样间隔采样，那么信号将会出现调制失真，意味着信号会发生阵列干扰等异常信号，影响恢复准确性。

3、采样频率不能低于信号本身的频率。

在信号采样的时候，采样频率不能低于信号本身的频率，若这样则会导致在采样时信号产生抖动，因而影响信号的恢复。

中抽样定理的信号恢复实验是为了研究采样数据在恢复到信号之后，信号的完整性和可用性，也就是采样后信号是否可以被准确恢复。

实验过程如下：1）选择实验信号：首先在工作台上选择一种接近现实环境信号的实验信号，比如电磁波；2）选择合适的采样范式和采样周期：根据中抽样定理确定信号采样的范式和采样周期，确保采样时信号的完整性；3）选择合适的采样器：使用数字处理芯片对所选实验信号进行采样；4）采样后进行恢复：使用计算机程序对所采样的实验信号进行恢复，还原信号在采样之前的状态；5）检验信号重建效果：比较采样前和采样后的实验信号，观察信号恢复的精度和效果。

中抽样定理及实验报告的结果表明，采用中抽样定理的方法有效的提高了信号的清晰度和真实感，可以进行准确的信号恢复和参数测定分析。

它可以应用于传输系统和数字信号处理，在传输、抑制、延迟等方面具有重要的意义。

信号的采样与恢复实验一、任务与目的1. 熟悉信号的采样与恢复的过程。

2. 学习和掌握采样定理。

3. 了解采样频率对信号恢复的影响。

二、原理（条件）PC机一台，TD－SAS系列教学实验系统一套。

1. 采样定理采样定理论述了在一定条件下，一个连续时间信号完全可以用该信号在等时间间隔上的瞬时值表示。

这些值包含了该连续信号全部信息，利用这些值可以恢复原信号。

采样定理是连续时间信号与离散时间信号之间的桥梁。

采样定理：对于一个具有有限频谱，且最高频率为ωmax的连续信号进行采样，当采样频率ωs满足ωs>=ωmax时，采样信号能够无失真地恢复出原信号。

三角波信号的采样如图4-1-1所示。

图4-1-1信号的采样2. 采样信号的频谱连续周期信号经过周期矩形脉冲抽样后，抽样信号的频谱为它包含了原信号频谱以及重复周期为的原信号频谱的搬移，且幅度按规律变化。

所以抽样信号的频谱便是原信号频谱的周期性拓延。

某频带有限信号被采样前后频谱如图4-1-2。

图4-1-2 限带信号采样前后频谱从图中可以看出，当ωs ≥2Bf 时拓延的频谱不会与原信号的频谱发生重叠。

这样只需要利用截止频率适当的滤波器便可以恢复出原信号。

3. 采样信号的恢复将采样信号恢复成原信号，可以用低通滤波器。

低通滤波器的截止频率f c 应当满足f max ≤f c ≤f x -f max 。

实验中采用的低通滤波器原理图如图4-1-3所示，其截止频率固定为1802f Hz RCπ=≈图4-1-3 滤波器电路4. 单元构成本实验电路由脉冲采样电路和滤波器两个部分构成，滤波器部分不再赘述。

其中的采样保持部分电路由一片CD4052完成。

此电路由两个输入端，其中IN1端输入被采样信号，Pu 端输入采样脉冲，经过采样后的信号如图4-1-1所示。

三、内容与步骤本实验在脉冲采样与恢复单元完成。

1. 信号的采样（1）使信号发生器第一路输出幅值3V、频率10Hz的三角波信号；第二路输出幅值5V，频率100Hz、占空比50％的脉冲信号。

信号的抽样与恢复（抽样定理）信号的抽样和恢复是数字信号处理中的基本操作。

它是将连续时间信号（模拟信号）转化为离散时间信号（数字信号）的过程，也是将数字信号转化为连续时间信号的过程。

抽样定理是信号的抽样和恢复中一个十分重要的定理，它的证明也是数字信号处理中的一个重要课题。

一、信号的抽样在信号处理中，可以通过对连续时间信号进行离散化处理，使其转化为离散时间信号，便于数字处理。

抽样是指在每隔一定的时间间隔内对连续时间信号进行采样，得到一系列离散的采样值。

抽样操作可以用如下公式进行表示：x(nT) = x(t)|t=nT其中，x(t)是原始连续时间信号，x(nT)是在时刻nT处采样得到的值，T为采样周期。

具体来说，采样过程可以通过模拟信号经过一个采样和保持电路，将连续时间信号转换为离散信号的形式。

这里的采样周期越小，采样得到的离散信号的数量就越多，离散信号在时间轴的表示就越密集。

抽样后得到的信号形式如下：二、抽样定理抽样定理又称为奈奎斯特定理，是数字信号处理中的基础理论之一。

它指出，如果连续时间信号x(t)的带宽为B，则在抽样周期为T时，可以恰好通过抽样重建出原始信号x(t)，当且仅当：T ≤ 1/(2B)即抽样周期T应小于等于原始信号的最大频率的倒数的一半。

这个定理的物理意义是，需要对至少每个周期内的信号进行采样，才能够恢复出连续信号。

如果采样周期过大，将会丢失信号的高频成分，从而无法准确重建原始信号。

抽样定理说明了作为采样频率的一个下限值2B，因为将采样频率设置为低于此值会失去信号的唯一信息（高频成分）。

当采样频率等于2B时，可以从这些采样值恢复出信号的完整频率谱，即避免了信息损失。

三、信号的恢复当原始信号被采样后，需要对采样得到的离散信号进行恢复，以便生成一个趋近于原始信号的连续信号。

采样定理的证明告诉了我们如何确保在扫描连续信号的采样点时，可以正确地还原其原始形式。

例如，可以通过插值的方式将采样点之间的值计算出来，从而恢复出连续时间信号。

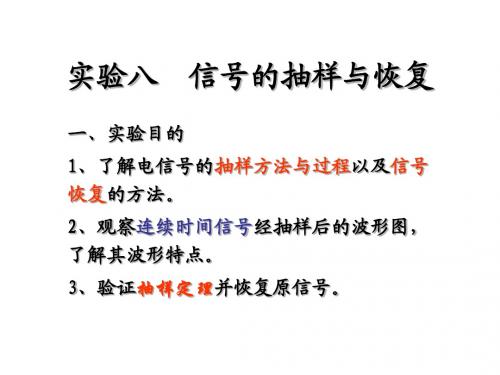

实验二十信号的抽样与恢复引子：法依定则，星汉从轨；一石知山，滴水同辉。

内容提要●了解电信号的抽样方法与过程以及信号恢复的方法●观察连续时间信号经抽样后其波形图，了解其波形特点。

●验证抽样定理并恢复原信号。

一．实验目的1． 了解电信号的抽样方法与过程以及信号恢复的方法 2． 观察连续时间信号经抽样后其波形图，了解其波形特点。

3． 验证抽样定理并恢复原信号。

二、实验原理说明2．1．抽样原理：离散时间信号可以从离散信号源获得，也可以从连续时间信号抽样而得。

抽样信号：)()()(t p t f t f s ⋅=；其中)(t f 为连续时间信号（例如三角波信号），)(t p 是周期为T S 的矩形窄脉冲。

T S称为抽样间隔，s f 称为抽样频率。

)()()(t f t p t f s 、、波形如图8-1 (a)、(b)、(c)所示。

0 T ts 图8-1 (b)抽样脉冲0 T t图8-1 (c)抽样信号将连续时间信号用周期矩形脉冲抽样而得到抽样信号，可通过抽样器来实现，抽样过程方框图如图8-2所示。

fs ( t )图8-2 抽样过程方框图2．2．抽样信号的频谱连续周期信号经周期矩形脉冲抽样后，抽样信号的频谱为：∑+∞-∞=-=m s s s m j F m Sa TA j F )]([)2()(ωωτωτω它包含了原信号频谱)]([s m j F ωω-以及重复周期为πω2ss f =、幅度按)2(τωτs m Sa T A 规律变化的原信号频谱，即抽样信号的频谱是原信号频谱的周期性延拓。

因此，抽样信号占有的频带比原信号频带宽得多。

以三角波被矩形脉冲抽样为例，三角波的频谱：∑∑∞-∞=∞-∞=-=-=k k k k F k Ek F A j F )(4)()(121ωωπωωπω抽样信号的频谱：∑∞-∞=--⋅=k s s s m k F m Sa kE T A jF )()2(14)(12ωωωτωπτω取三角波的有效带宽为3ω1，其抽样信号频谱如图8-3所示。

抽样定理与信号恢复实验报告抽样定理与信号恢复实验报告引言：信号恢复是数字信号处理中的一个重要问题，其目标是通过采样和重构技术来恢复原始信号。

在实际应用中，由于各种原因，我们往往无法直接获得完整的信号，而只能通过采样来获取信号的部分信息。

因此，如何有效地从有限的采样数据中恢复原始信号成为一个关键问题。

本实验旨在通过抽样定理来解决信号恢复问题，并通过实验验证其有效性。

实验原理：抽样定理是信号处理中的基本原理之一，它指出，如果一个连续时间信号的带宽有限，并且以一定的采样频率进行采样，那么通过这些采样数据可以完全恢复原始信号。

具体而言，抽样定理要求采样频率至少是信号带宽的两倍，即Nyquist采样定理。

实验步骤：1. 准备信号源：我们选择了一个正弦信号作为原始信号源，其频率为f0，幅度为A。

通过函数生成器产生该信号，并连接到示波器上。

2. 采样：根据抽样定理，我们选择了采样频率为2f0，即原始信号频率的两倍。

通过示波器的采样功能，将信号进行采样，并记录采样数据。

3. 信号恢复：根据采样数据，我们使用重构算法对信号进行恢复。

在本实验中，我们选择了最常用的插值法进行信号恢复。

通过对采样数据进行插值处理，可以得到连续时间的信号。

4. 重构信号验证：将恢复的信号与原始信号进行对比，验证重构的准确性。

通过示波器将原始信号和恢复信号进行叠加显示，观察它们的相似程度。

实验结果与分析：在本实验中，我们选择了一个频率为1kHz的正弦信号作为原始信号源，采样频率选择为2kHz。

通过示波器进行采样，并得到了采样数据。

接下来，我们使用插值法对采样数据进行信号恢复，并将恢复的信号与原始信号进行对比。

通过观察示波器显示的结果，我们可以明显看到恢复的信号与原始信号非常接近，几乎无法区分它们之间的差异。

这表明，通过抽样定理和插值法，我们成功地从有限的采样数据中恢复了原始信号。

结论：本实验通过采样定理与信号恢复技术，成功地实现了从有限采样数据中恢复原始信号的目标。

实验三 信号的采样与恢复一、实验目的1、了解电信号的采样方法与过程以及信号恢复的方法。

2、验证抽样定理。

二、实验仪器1、信号与系统实验箱一台（主板）。

2、系统时域与频域分析模块一块。

3、20M 双踪示波器一台。

三、实验内容、过程及结果1)实验内容：观察低中高三种频率下不混叠时（即f ≥2B ）原信号与抽样信号以及抽样恢复信号的波形然后进行对比。

2)实验步骤：1、把系统时域与频域分析模块插在主板上，用导线接通此模块“电源接入”和主板上的电源（看清标识，防止接错，带保护电路），并打开此模块的电源开关。

2、将函数信号发生器产生一正弦波（幅度（峰值）为2V 左右，为便于观察，抽样信号频率一般选择50HZ ～400HZ 的范围，抽样脉冲的频段由开关SK1000进行选择，有“高”“中”“低”档，频率则是通过电位器“频率调节”来调节的，抽样脉冲的脉宽则是由电位器“脉宽调节”进行调节的（一般取30％）），将其送入抽样器，即用导线将函数信号发生器的输出端与本实验模块的输入端相连，用示波器测试“抽样信号”的波形，观察经抽样后的正弦波。

3、改变抽样脉冲的频率为B f s 2 ，用导线将“抽样信号”和“低通输入”相连，用示波器测试测试钩“抽样恢复”，观察复原后的信号，比较其失真程度。

3)实验结果：①低频下：原信号与抽样信号 原信号与抽样恢复信号②中频下：原信号与抽样信号原信号与抽样恢复信号③高频下：原信号与抽样信号原信号与抽样恢复信号四、实验结果分析1）由原信号、抽样信号以及复原信号的波形，能得出什么结论？答：抽样信号是从原信号中获得的离散周期性的信号，其包含了部分乃至绝大部分的原信号内容，通过对这些抽样信号内容进行还原，就可以得到近似原信号波形的结果，但是不能得到跟原信号完全一致的波形，因为失真无法完全避免，只能调试到最佳结果。

2）比较三种不同抽样频率下的fs(t)的波形，能得出什么结论？答：当fs<2B时，抽样信号的频谱会发生混叠，从发生混叠后的频谱中无法用低通滤波器获得原信号频谱的全部内容，即使fs=2B，复原后的信号失真还是难免的。

信号的抽样与恢复实验报告广州大学学生实验报告开课学院及实验室:电子信息楼日期:2014年6月08日物理与电子学院年级、专业、班姓名学号工程学院实验课程信号与系统实验成绩名称实验项目指导信号的抽样与恢复名称老师一、实验目的(1)了解电信号的采样的方法与过程以及信号的恢复方法(2)验证抽样定理二、实验仪器(1)20MHz的双踪示波器一台(2)信号与系统的实验箱一套三、实验原理(1)离散时间信号可以从离散信号获得，也可以从连续时间信号抽样而得。

抽样信号fp(t)可以看成连续信号f(t)和一组开关函数s(t)的乘积。

p(t)是一组周期性窄脉冲，见图。

Ts为抽样周期，其倒数称为抽样频率。

(2)抽样信号在一定条件下可以恢复成原信号，只要用一截止频率等于原信号的频谱中最高频率fn的低通滤波器，滤除高频分量，经滤波后得到的信号包含了原信号的频谱的全部内容，故在低通滤波器输出可以得到恢复后的原信号。

(3)还原信号得以恢复的条件是f>2fm,其中fs为抽样频率，fm为原信号的最高频率。

s(4)为了实现对连续信号的抽样和抽样信号的复原，选用足够高的抽样频率外，采用前置低通滤波器来防止信号的频谱宽而造成抽样信号频谱的混叠，选用的信号频带较窄，即可恢复原信号。

四、实验内容及步骤(1)先将函数信号的发生器产生的正弦波或三角波送入抽样器，即用跳线将函数信号发生器的输出端与本实验模块的输入端连接。

(被抽样的连续信号，最好选为三角波，并选择三角波的频率为80Hz，幅度为2V左右)(2)再将抽样频率分别选为1200Hz，1600Hz，2400Hz，5600Hz对三角波或正弦波抽样，观察经抽样后的正弦波或三角波信号以及复原后的信号，比较失真的情况(为便于观察，被抽样信号的频率一般选择50~400Hz的范围，而抽样频率纪委抽样脉冲的频率，抽样脉冲的频率则是通过电位器来调节的)(3)若使用外接信号源，应将外接信号源的地与本实验箱的地相连，并将信号源的输出端接入本实验模块的输入端。

连续信号的采样与恢复实验报告实验报告：连续信号的采样与恢复一、实验目的：1.了解连续信号的采样原理和采样定理；2.理解采样后信号的频谱特性；3.掌握信号恢复的方法。

二、实验原理：采样定理：对于频谱带宽有限的信号，为了保证采样信号不发生混叠现象，必须满足采样频率大于信号频谱的最高分量频率的两倍。

三、实验器材：1.信号发生器；2.示波器；3.编码器；4.数字示波器；5.连接线。

四、实验步骤及结果：1.首先使用信号发生器产生频率为1kHz、幅值为5V的正弦信号作为待采样信号；2.将信号发生器输出的信号连接至示波器进行观察；3.将示波器输出信号连接至编码器进行信号的采样；4.将编码器的输出信号连接至数字示波器，观察离散采样值；5.对离散采样值进行信号恢复，使用零阶保持、线性插值和兰特尔-曼豪姆插值三种恢复方法；6.将恢复后的信号与原信号进行比较，观察恢复的效果。

实验结果：在示波器上观察到频率为1kHz、幅值为5V的正弦信号。

数字示波器上显示出了一系列离散的采样值。

通过零阶保持、线性插值和兰特尔-曼豪姆插值三种方法进行信号恢复后，观察到恢复的信号与原信号基本一致。

五、实验分析：1.信号恢复的效果受到采样频率和采样幅值的影响，采样频率过低或采样幅值过小都会造成信号失真；2.零阶保持方法可以保持离散信号的幅值不变，但是无法恢复信号的高频分量；3.线性插值可以恢复少量的高频分量，但是如果信号存在高频噪声或非线性失真，会导致恢复后信号的质量下降；4.兰特尔-曼豪姆插值是一种高阶插值方法，能够更好地恢复信号的高频分量，但是计算量较大。

六、实验总结：通过本次实验，我了解了连续信号的采样原理和恢复方法，掌握了采样频率的要求和恢复过程中常用的插值方法。

实验中，我观察到了采样信号和恢复信号的特性，并进行了比较分析。

实验结果表明，在合适的采样条件和恢复方法下，可以有效地采样和恢复信号。
