信号与系统实验-信号的抽样与恢复

电气学科大类级《信号与控制综合实验》课程实验报告(基本实验一:信号与系统基本实验)姓名学号专业班号同组者1 学号专业班号同组者2 学号专业班号指导教师日期实验成绩评阅人综合实验和实验报告要求信号与控制综合实验，是集多门技术基础课程以及其它延伸课程理论于一体的综合性实验课程，需要综合多门学科理论知识和实验方法来体现，因此，实验目的不是简单的课程理论验证和练习，而是综合应用、研究开发、设计创新。

应采用尽可能好的设计，使所设计的电路和系统达到要实现的功能，步骤和方案自行拟定，实现对设计思路的实验验证。

完成多个实验项目的，应将实验内容整理综合后写成一份总报告，以利于锻炼整理归纳和总结能力，在总报告中以第二级标题形式依次写下所完成的实验项目、内容及实验设计过程。

实验报告按“题目、目录、正文（分所完成的各实验项目）、结论、心得与自我评价、参考文献”6个部分撰写；正文主要包括以下几个内容：任务和目标、总体方案设计（原理分析与方案设计特点，选择依据和确定）、方案实现和具体设计（过程）、实验设计与实验结果、结果分析与讨论。

（格式方面请注意：每个图应该有图号和图名，位于图的下方，同一图号的分图应在同一页，不要跨页；每个表应该有表号和表名，位于表的上方，表号表名与表（数据）也应在同一页，不要跨页；建议各部分题目采用四号黑体、设计报告内容文字采用小四号宋体）注：报告中涉及实验指导书或教材内容，只需注明引用位置，不必在报告中再加以阐述。

不得不加引用标记地抄袭任何资料。

每一基本实验部分按计划学时100分成绩计算（100％），需要完成60分的实验项目；实验报告、设计部分和创新研究内容另外计分（分别为10％、20％和10％）。

再按照学时比例与本课程其它部分实验综合成为总实验成绩。

每一部分实验均为：基本实验：0～60分，考核基本理论的掌握和基本操作技能、实验室道德规范；实验报告：0～10分，考核思考和总结表述能力；完成设计性实验：0～20分，评价设计能力；完成创新性实验：0～10分，鼓励创新。

实验四 时域抽样与频域抽样一、实验目的加深理解连续时间信号的离散化过程中的数学概念和物理概念，掌握时域抽样定理的基本内容。

掌握由抽样序列重建原连续信号的基本原理与实现方法，理解其工程概念。

加深理解频谱离散化过程中的数学概念和物理概念，掌握频域抽样定理的基本内容。

二、 实验原理时域抽样定理给出了连续信号抽样过程中信号不失真的约束条件：对于基带信号，信号抽样频率sam f 大于等于2倍的信号最高频率m f ，即m sam f f 2≥。

时域抽样是把连续信号x (t )变成适于数字系统处理的离散信号x [k ] ；信号重建是将离散信号x [k ]转换为连续时间信号x (t )。

非周期离散信号的频谱是连续的周期谱。

计算机在分析离散信号的频谱时，必须将其连续频谱离散化。

频域抽样定理给出了连续频谱抽样过程中信号不失真的约束条件。

三．实验内容1. 为了观察连续信号时域抽样时抽样频率对抽样过程的影响，在[0，0.1]区间上以50Hz 的抽样频率对下列3个信号分别进行抽样，试画出抽样后序列的波形，并分析产生不同波形的原因，提出改进措施。

)102cos()(1t t x ⨯=π答: 函数代码为: t0 = 0:0.001:0.1;x0 =cos(2*pi*10*t0);plot(t0,x0,'r')hold onFs =50;t=0:1/Fs:0.1;x=cos(2*pi*10*t); stem(t,x); hold offtitle('连续信号及其抽样信号')函数图像为:)502cos()(2t t x ⨯=π同理,函数图像为:)0102cos()(3t t x ⨯=π同理,函数图像为:由以上的三图可知,第一个图的离散序列,基本可以显示出原来信号,可以通过低通滤波恢复,因为信号的频率为20HZ,而采样频率为50>2*20,故可以恢复,但是第二个和第三个信号的评论分别为50和100HZ,因此理论上是不能够恢复的,需要增大采样频率,解决的方案为,第二个信号的采样频率改为400HZ,而第三个的采样频率改为1000HZ,这样可以很好的采样,如下图所示:2. 产生幅度调制信号)200cos()2cos()(t t t x ππ=，推导其频率特性，确定抽样频率，并绘制波形。

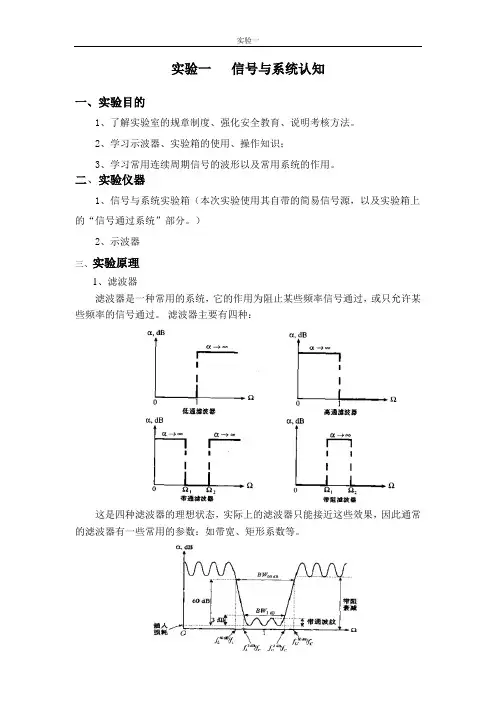

实验一信号与系统认知一、实验目的1、了解实验室的规章制度、强化安全教育、说明考核方法。

2、学习示波器、实验箱的使用、操作知识；3、学习常用连续周期信号的波形以及常用系统的作用。

二、实验仪器1、信号与系统实验箱（本次实验使用其自带的简易信号源，以及实验箱上的“信号通过系统”部分。

）2、示波器三、实验原理1、滤波器滤波器是一种常用的系统，它的作用为阻止某些频率信号通过，或只允许某些频率的信号通过。

滤波器主要有四种：这是四种滤波器的理想状态，实际上的滤波器只能接近这些效果，因此通常的滤波器有一些常用的参数：如带宽、矩形系数等。

通带范围：与滤波器最低衰减处比，衰减在3dB以下的频率范围。

2、线性系统线性系统是现实中广泛应用的一种系统，线性也是之后课程中默认为系统都具有的一种系统性质。

系统的线性表现在可加性与齐次性上。

齐次性：输入信号增加为原来的a倍时，输出信号也增加到原来的a倍。

四、预习要求1、复习安全操作的知识。

2、学习或复习示波器的使用方法。

3、复习典型周期信号的波形及其性质。

4、复习线性系统、滤波器的性质。

5、撰写预习报告。

五、实验内容及步骤1、讲授实验室的规章制度、强化安全教育、说明考核方法2、通过示波器，读出实验箱自带信号源各种信号的频率范围（1）测试信号源1的各种信号参数，并填入表1-1。

（2）测试信号源2的各种信号参数，并填入表1-2。

3、测量滤波器根据相应测量方法，用双踪示波器测出实验箱自带的滤波器在各频率点的输入输出幅度（先把双踪示波器两个接口都接到所测系统的输入端，调节到都可以读出输入幅度值，并把两侧幅度档位调为一致，记录下这个幅度值；之后，将示波器的一侧改接入所测系统的输出端，再调节用于输入的信号源，将信号频率其调至表1-3中标示的值，并使输入信号幅度保持原幅度值不变。

观察输出波形幅度的变化，并与原来的幅度作比较，记录变化后的幅度值。

），并将相应数据计入表1-3中。

4、测量线性系统（1）齐次性的验证自选一个输入信号，观察输出信号的波形并记录输入输出信号的参数，将输入信号的幅度增强为原信号的一定倍数后，再对输入输出输出参数进行记录，对比变化前后的输出。

信号与系统实验总结转眼间,信号与系统实验课已接近尾声。

和蔼的老师，亲切的同组同学，每一个新奇的信号实验，都给刚入大二的我留下了许多深刻印象。

这一学期，共做了“信号的分类与观察”、“非正弦信号的频谱分析”、“信号的抽样与恢复（PAM）”、和“模拟滤波器实验”共四个信号与系统实验。

此学期的实验课程加深了我对信号与系统这门课的感性认知与体会，也增强了我的实际动手能力，有效地处理了实验过程中遇到的问题，收获颇丰。

众所周知，信号与系统这门课程对于电子信息科学与技术专业的我们是何等的重要。

而每周一次的实验，培养了我分析问题和处理问题的能力，使抽象的概念和理论形象化、具体化、对增强学习的兴趣有了极大的好处，针对各个实验及实验中的具体问题，现总结如下：一．信号的分类与观察对于一个系统的特性进行研究，重要的一个方面是研究它的输入—输出关系，即在特定输入信号下，系统输出的响应信号。

因而对信号进行研究是研究系统的出发点，是对系统特性观察的基本方法和手段。

在这个实验中，对常用信号及其特性进行了分析、研究。

由实验箱中元件产生正弦波、指数信号、指数衰减正弦信号三种波形，示波器观察，并根据数据求出函数表达式。

此次实验我最大的收获，就是了解了示波器的使用方法和各个按钮的作用。

初步了解了信号与系统实验箱的各个模块作用。

比如示波器上无法显示波形，先调节辉度按钮，如还未出现，调节垂直POSITION按钮，看波形是不是在屏幕之外，波形不稳，调节触发电平或TIME/DIV，等等。

示波器在各种实验中都起到很重要的作用，所以了解它的原理和使用方法是必备的基础知识，为以后的实验打下了坚实的基础。

作图在实验数据处理中也是很重要的一步。

准确的记录，描点，坐标分度，看似很小的事情真的做起来就会觉得不是那么容易。

把每一个平凡的小事做好，就是一种不平凡。

在数据处理中，我学会了耐心的处理事情。

最后的正弦，指数，和指数衰减正弦信号都在坐标纸上有了很好的体现。

信号的采样与恢复实验一、任务与目的1. 熟悉信号的采样与恢复的过程。

2. 学习和掌握采样定理。

3. 了解采样频率对信号恢复的影响。

二、原理（条件）PC机一台，TD－SAS系列教学实验系统一套。

1. 采样定理采样定理论述了在一定条件下，一个连续时间信号完全可以用该信号在等时间间隔上的瞬时值表示。

这些值包含了该连续信号全部信息，利用这些值可以恢复原信号。

采样定理是连续时间信号与离散时间信号之间的桥梁。

采样定理：对于一个具有有限频谱，且最高频率为ωmax的连续信号进行采样，当采样频率ωs满足ωs>=ωmax时，采样信号能够无失真地恢复出原信号。

三角波信号的采样如图4-1-1所示。

图4-1-1信号的采样2. 采样信号的频谱连续周期信号经过周期矩形脉冲抽样后，抽样信号的频谱为它包含了原信号频谱以及重复周期为的原信号频谱的搬移，且幅度按规律变化。

所以抽样信号的频谱便是原信号频谱的周期性拓延。

某频带有限信号被采样前后频谱如图4-1-2。

图4-1-2 限带信号采样前后频谱从图中可以看出，当ωs ≥2Bf 时拓延的频谱不会与原信号的频谱发生重叠。

这样只需要利用截止频率适当的滤波器便可以恢复出原信号。

3. 采样信号的恢复将采样信号恢复成原信号，可以用低通滤波器。

低通滤波器的截止频率f c 应当满足f max ≤f c ≤f x -f max 。

实验中采用的低通滤波器原理图如图4-1-3所示，其截止频率固定为1802f Hz RCπ=≈图4-1-3 滤波器电路4. 单元构成本实验电路由脉冲采样电路和滤波器两个部分构成，滤波器部分不再赘述。

其中的采样保持部分电路由一片CD4052完成。

此电路由两个输入端，其中IN1端输入被采样信号，Pu 端输入采样脉冲，经过采样后的信号如图4-1-1所示。

三、内容与步骤本实验在脉冲采样与恢复单元完成。

1. 信号的采样（1）使信号发生器第一路输出幅值3V、频率10Hz的三角波信号；第二路输出幅值5V，频率100Hz、占空比50％的脉冲信号。

电气学科大类2012 级《信号与控制综合实验》课程实验报告(基本实验一:信号与系统基本实验)姓名丁玮学号U201216149 专业班号水电1204 同组者1 余冬晴学号U201216150 专业班号水电1204 同组者2 学号专业班号指导教师日期实验成绩评阅人实验评分表基本实验实验编号名称/内容实验分值评分实验一常用信号的观察实验二零输入响应、零状态相应及完全响应实验五无源滤波器与有源滤波器实验六LPF、HPF、BPF、BEF间的变换实验七信号的采样与恢复实验八调制与解调设计性实验实验名称/内容实验分值评分创新性实验实验名称/内容实验分值评分教师评价意见总分目录1.实验一常用信号的观察 (1)2.实验二零输入响应、零状态响应及完全响应 (4)3.实验五无源滤波器与有源滤波器 (7)4.实验六 LPF、HPF、BPF、BEF间的转换 (14)5.实验七信号的采样与恢复 (19)6.实验八调制与解调 (29)7.实验心得与自我评价 (33)8.参考文献 (34)实验一常用信号的观察一．任务与目标1.了解常见信号的波形和特点；2.了解常见信号有关参数的测量，学会观察常见信号组合函数的波形；3.学会使用函数发生器和示波器，了解所用仪器原理与所观察信号的关系；4.掌握基本的误差观察与分析方法。

二．总体方案设计1.实验原理描述信号的方法有许多种，可以用数学表达式（时间的函数），也可以使用函数图形（信号的波形）。

信号可以分为周期信号和非周期信号两种。

普通示波器可以观察周期信号，具有暂态拍摄功能的示波器可以观察到非周期信号的波形。

目前，常用的数字示波器可以方便地观察周期信号及非周期信号的波形。

2.总体设计⑴观察常用的正弦波、方波、三角波、锯齿波等信号及一些组合函数的波形，如y=sin(nx)+cos(mx)。

⑵用示波器测量信号，读取信号的幅值与频率。

三．方案实现与具体设计1.用函数发生器产生正弦波，并且设定波形的峰值及频率，用示波器观察并记录波形，测量和读取信号的幅值与频率；2.用函数发生器产生方波，并且设定波形的峰值及频率，用示波器观察并记录波形，测量和读取信号的幅值与频率；3.用函数发生器产生三角波，并且设定波形的峰值及频率，用示波器观察并记录波形，测量和读取信号的幅值与频率；4.用函数发生器产生锯齿波，并且设定波形的峰值及频率，用示波器观察并记录波形，测量和读取信号的幅值与频率；5.用函数发生器产生两个不同频率的正弦波，分别设定波形的峰值及频率，用示波器叠加波形，并观察组合函数的波形。

信号与系统实验四-信号的采样及恢复实验四信号的采样及恢复⼀、实验⽬的1、加深理解连续时间信号离散化过程中的数学概念和物理概念；2、掌握对连续时间信号进⾏抽样和恢复的基本⽅法；3、通过实验验证抽样定理。

⼆、实验内容1、为了观察连续信号时域抽样时，抽样频率对抽样过程的影响，在[0，0.1]区间上以50Hz 的抽样频率对下列3个信号分别进⾏抽样，试画出抽样后序列的波形，并分析产⽣不同波形的原因，提出改进措施。

（1）)102cos()(1t t x ?=π（2）)502cos()(2t t x ?=π（3）)1002cos()(3t t x ?=π2、产⽣幅度调制信号)200cos()2cos()(t t t x ππ=，推导其频率特性，确定抽样频率，并绘出波形。

3、对连续信号)4cos()(t t x π=进⾏抽样以得到离散序列，并进⾏重建。

（1）⽣成信号)(t x ，时间t=0:0.001:4，画出)(t x 的波形。

（2）以10=sam f Hz 对信号进⾏抽样，画出在10≤≤t 范围内的抽样序列)(k x ；利⽤抽样内插函数)/1()(sam r f T T t Sa t h =??=π恢复连续信号，画出重建信号)(t x r 的波形。

)(t x 与)(t x r 是否相同，为什么？（3）将抽样频率改为3=sam f Hz ，重做（2）。

4、利⽤MATLAB 编程实现采样函数Sa 的采样与重构。

三、实验仪器及环境计算机1台，MATLAB7.0软件。

四、实验原理对连续时间信号进⾏抽样可获得离散时间信号，其原理如图8-1。

采样信号)()()(t s t f t f s ?=，)(t s 是周期为s T 的冲激函数序列，即)()()(∑∞-∞=-==n sT nT t t t s sδδ则该过程为理想冲激抽样。

其中s T 称为采样周期，ss T f 1=称为抽样频率， ss s T f π⼤于等于2倍的原信号频率m f 时，即m s f f 2≥（抽样时间间隔满⾜ms f T 21≤），抽样信号的频谱才不会发⽣混叠，可⽤理想低通滤波器将原信号从采样信号中⽆失真地恢复。

1. 了解电信号的采样方法与过程。

2. 理解信号恢复的方法。

3. 验证抽样定理的正确性。

二、实验原理抽样定理是信号处理中的一个基本原理，它指出：如果一个连续信号x(t)的频谱X(f)在频率域中满足带限条件，即X(f)在f=0到f=fm的范围内为有限值，且在f=fm之后为零，那么，只要采样频率fs大于2fm（其中fm是信号中最高频率分量的频率），则通过这些采样值就可以无失真地恢复出原信号。

三、实验设备与器材1. 信号与系统实验箱TKSS-C型。

2. 双踪示波器。

四、实验步骤1. 信号产生：使用信号与系统实验箱产生一个带限信号，其频谱在f=fm以下，在f=fm以上为零。

2. 采样：设置采样频率fs为fm的2倍以上，对产生的信号进行采样，得到采样序列。

3. 频谱分析：对采样序列进行频谱分析，观察其频谱特性。

4. 信号恢复：使用数字信号处理技术，对采样序列进行插值，恢复出原信号。

5. 波形比较：将恢复出的信号与原信号在示波器上进行比较，观察其波形差异。

五、实验结果与分析1. 采样序列的频谱分析：从实验结果可以看出，当采样频率fs大于2fm时，采样序列的频谱在f=fm以下与原信号的频谱相同，在f=fm以上为零，符合抽样定理的要求。

2. 信号恢复：通过插值恢复出的信号与原信号在示波器上显示的波形基本一致，说明在满足抽样定理的条件下，可以通过采样值无失真地恢复出原信号。

1. 通过本次实验，验证了抽样定理的正确性，加深了对信号采样与恢复方法的理解。

2. 在实际应用中，应根据信号的特点选择合适的采样频率，以确保信号采样后的质量。

3. 采样定理是信号处理中的基本原理，对于理解信号处理技术具有重要意义。

七、实验心得1. 本次实验使我深刻理解了抽样定理的基本原理，以及信号采样与恢复的方法。

2. 在实验过程中，我学会了使用信号与系统实验箱产生信号，以及进行频谱分析等基本操作。

3. 通过本次实验，我认识到理论与实践相结合的重要性，为今后的学习和工作打下了基础。

《信号与系统实验》信号的采样与恢复（抽样定理）实验一、实验目的1、了解电信号的采样方法与过程以及信号恢复的方法。

2、验证抽样定理。

二、实验设备1、信号与系统实验箱2、双踪示波器三、原理说明1、离散时间信号可以从离散信号源获得，也可以从连续时间信号抽样而得。

抽样信号f s(t)可以看成连续f(t)和一组开关函数s (t)的乘积。

s (t)是一组周期性窄脉冲，见实验图5-1，T s(t)称为抽样周期，其倒数f s(t)= 1/T s称为抽样频率。

图5-1 矩形抽样脉冲对抽样信号进行傅立叶分析可知，抽样信号的频率包括了原连续信号以及无限个经过平移的信号频率。

平移的频率等于抽样频率f s(t)及其谐波频率2f s、3f s》》》》》》。

当抽样信号是周期性窄脉冲时，平移后的频率幅度(sinx)/x规律衰减。

抽样信号的频谱是原信号频谱周期的延拓，它占有的频带要比原信号频谱宽得多。

2、正如测得了足够的实验数据以后，我们可以在坐标纸上把一系列数据点连起来，得到一条光滑的曲线一样，抽样信号在一定条件下也可以恢复到原信号。

只要用一截止频率等于原信号频谱中最高频率f n的低通滤波器，滤除高频分量，经滤波后得到的信号包含了原信号频谱的全部内容，故在低通滤波器输出可以得到恢复后的原信号。

3、但原信号得以恢复的条件是f s 2，其中f s为抽样频率，为原信号占有的频带宽度。

而f min=2 为最低抽样频率又称“柰奎斯特抽样率”。

当f s<2 时，抽样信号的频谱会发生混迭，从发生混迭后的频谱中我们无法用低通滤波器获得原信号频谱的全部内容。

在实际使用中，仅包含有限频率的信号是及少的，因此即使f s=2 ，恢复后的信号失真还是难免的。

图5-2画出了当抽样频率f s>2 （不混叠时）f s<2 （混叠时）两种情况下冲激抽样信号的频谱。

t f(t)0F()t 0m ωm ω-(a)连续信号的频谱Ts t 0f s (t)F()t0m ωm ω-s ω-s ω（）(b)高抽样频率时的抽样信号及频谱 不混叠图5-2 冲激抽样信号的频谱实验中f s >2 、f s =2 、f s <2 三种抽样频率对连续信号进行抽样，以验证抽样定理——要使信号采样后能不失真地还原，抽样频率f s 必须大于信号频率中最高频率的两倍。

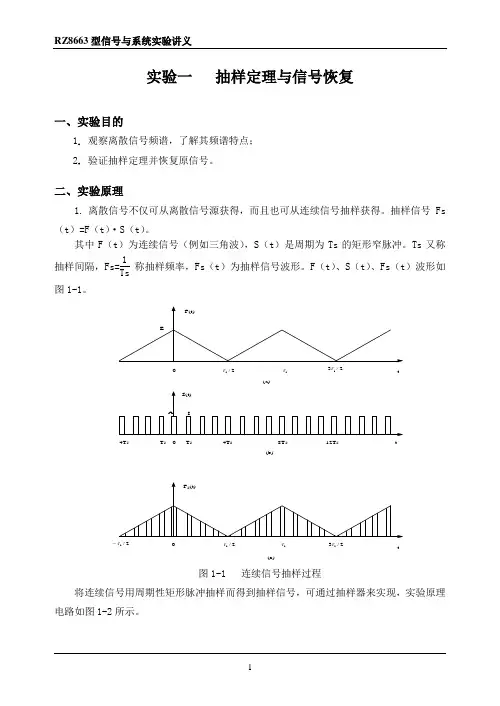

实验一 抽样定理与信号恢复一、实验目的1. 观察离散信号频谱，了解其频谱特点；2. 验证抽样定理并恢复原信号。

二、实验原理1. 离散信号不仅可从离散信号源获得，而且也可从连续信号抽样获得。

抽样信号 Fs （t ）=F （t ）·S （t ）。

其中F （t ）为连续信号（例如三角波），S （t ）是周期为Ts 的矩形窄脉冲。

Ts 又称抽样间隔，Fs=1Ts 称抽样频率，Fs （t ）为抽样信号波形。

F （t ）、S （t ）、Fs （t ）波形如图1-1。

t-4T S -T S 0T S 4T S8T S 12T S tt02/1τ1τ2/31τ2/1τ1τ2/31τ2/1τ-(a)(b)(c)图1-1 连续信号抽样过程将连续信号用周期性矩形脉冲抽样而得到抽样信号，可通过抽样器来实现，实验原理电路如图1-2所示。

2. 连续周期信号经周期矩形脉冲抽样后，抽样信号的频谱()∑∞∞--∙=m s s m m SaTsA j )(22s F ωωπδτωτω 它包含了原信号频谱以及重复周期为fs （f s =πω2s 、幅度按ST A τSa （2τωs m ）规律变化的原信号频谱，即抽样信号的频谱是原信号频谱的周期性延拓。

因此，抽样信号占有的频带比原信号频带宽得多。

以三角波被矩形脉冲抽样为例。

三角波的频谱 F （j ω）=∑∞-∞=-K k k sa E )2()2(12τπωδππ抽样信号的频谱Fs （j ω）=式中 取三角波的有效带宽为31ω18f f s =作图，其抽样信号频谱如图1-3所示。

图1-2 信号抽样实验原理图)(2(212s m k s m k k Sa m Sa TS EA ωωωδπτωτπ--∙∙∑∞-∞=-∞=111112ττπω==f 或(b) 抽样信号频谙图1-3 抽样信号频谱图如果离散信号是由周期连续信号抽样而得，则其频谱的测量与周期连续信号方法相同，但应注意频谱的周期性延拓。

信号与系统实验报告一、信号的时域基本运算1．连续时间信号的时域基本运算两实验之一实验分析：输出信号值就等于两输入信号相加（乘）。

由于b=2，故平移量为2时，实际是右移1，符合平移性质。

两实验之二心得体会：时域中的基本运算具有连续性，当输入信号为连续时，输出信号也为连续。

平移，伸缩变化都会导致输出结果相对应的平移伸缩。

2.离散时间信号的时域基本运算两实验之一实验分析：输出信号的值是对应输入信号在每个n值所对应的运算值，当进行拉伸变化后，n值数量不会变，但范围会拉伸所输入的拉伸系数。

两实验之二心得体会：离散时间信号可以看做对连续时间信号的采样，而得到的输出信号值，也可以看成是连续信号所得之后的采样值。

二、连续信号卷积与系统的时域分析1.连续信号卷积积分两实验之一实验分析：当两相互卷积函数为冲激函数时，所卷积得到的也是一个冲激函数，且该函数的冲激t值为函数x，函数y冲激t值之和。

两实验之二心得体会：连续卷积函数每个t值所对应的卷积和可以看成其中一个在k值取得的函数与另外一个函数相乘得到的一个分量函数，并一直移动k值直至最后，最后累和出来的最终函数便是所得到的卷积函数。

3.RC电路时域积分两实验之一实验分析：全响应结果正好等于零状态响应与零输入响应之和。

两实验之二心得体会：具体学习了零状态，零输入，全响应过程的状态及变化，与之前所学的电路知识联系在一起了。

三、离散信号卷积与系统的时域分析1.离散信号卷积求和两实验之一实验分析：输出结果的n值是输入结果的k号与另一个n-k的累和两实验之二心得体会：直观地观察到卷积和的产生，可以看成连续卷积的采样形式，从这个方面去想，更能深入地理解卷积以及采样的知识。

2.离散差分方程求解两实验之一实验分析：其零状态响应序列为0 0 4 5 7.5，零输入响应序列为2 4 5 5.5 5.75，全状态响应序列为2 4 9 10.5 13.25，即全状态=零输入+零状态。

两实验之二心得体会：求差分方程时，可以根据全状态响应是由零输入输入以及零状态相加所得，分开来求，同时也加深了自己对差分方程的求解问题的理解。

信号与系统实验实验一 常用信号分类与观察一、实验目的1、了解单片机产生低频信号源2、观察常用信号的波形特点及产生方法。

3、学会使用示波器对常用波形参数的测量。

二、实验仪器1、20MHz 双踪示波器一台。

2、信号与系统实验箱一台。

三、实验内容1、信号的种类相当的多，这里列出了几种典型的信号，便于观察。

2、这些信号可以应用到后面的“基本运算单元”和“无失真传输系统分析”中。

四、实验原理对于一个系统特性的研究，其中重要的一个方面是研究它的输入输出关系，即在一特定的输入信号下，系统对应的输出响应信号。

因而对信号的研究是对系统研究的出发点，是对系统特性观察的基本手段与方法。

在本实验中，将对常用信号和特性进行分析、研究。

信号可以表示为一个或多个变量的函数，在这里仅对一维信号进行研究，自变量为时间。

常用信号有：指数信号、正弦信号、指数衰减正弦信号、抽样信号、钟形信号、脉冲信号等。

1、正弦信号：其表达式为)sin()(θω+=t K t f ，其信号的参数：振幅K 、角频率ω、与初始相位θ。

其波形如下图所示：图 1 正弦信号2、指数信号：指数信号可表示为atKe t f =)(。

对于不同的a 取值，其波形表现为不同的形式，如下图所示：图 2 指数信号3、指数衰减正弦信号：其表达式为 ⎪⎩⎪⎨⎧><=-)0()sin()0(0)(t t Ke t t f at ω其波形如下图：图 3 指数衰减正弦信号4、抽样信号：其表达式为： sin ()tSa t t=。

)(t Sa 是一个偶函数，t = ±π,±2π,…,±n π时，函数值为零。

该函数在很多应用场合具有独特的运用。

其信号如下图所示：图4 抽样信号5、钟形信号（高斯函数）：其表达式为：2()()tf t Ee-τ= ， 其信号如下图所示：图 5 钟形信号6、脉冲信号：其表达式为)()()(T t u t u t f --=，其中)(t u 为单位阶跃函数。

实验六 信号与系统实验1.信号的采样与恢复实验1.1实验目的(1)熟悉信号的采样与恢复的过程(2)学习和掌握采样定理(3)了解采样频率对信号恢复的影响1.2实验原理及内容(1)采样定理采样定理论述了在一定条件下，一个连续时间信号完全可以用该信号等时间间隔上瞬时值表示，这些值包含该信号全部信息，利用这些值可以恢复原信号。

采样定理是连续时间信号与离散时间信号的桥梁。

采样定理：对于一个具有有限频谱且最高频率为max w 的连续信号进行采样，当采样频率s w >=2max w 时，采样函数能够无失真地恢复出原信号。

(2)采样信号的频谱连续周期信号经过周期矩形脉冲抽样后，抽样信号的频谱为)]([)2()(s n s s nw w j F nw Sa T A jw F -=∑+∞-∞=ττ 它包含了原信号频谱以及重复周期为s w 的原信号频谱的搬移，且幅度按)2(ττs nw Sa T A 规律变化。

所以抽样信号的频谱便是原信号频谱的周期性拓延。

（3）采样信号的恢复将采样信号恢复成原信号，可以是用低通滤波器。

低通滤波器的截止频率c f 应当满足max max f f f f x c -≤≤。

实验中采用的低通滤波器的截止频率固定为Hz RCf 8021≈=π （4）单元构成本实验电路由脉冲采样电路和滤波器两部分构成，滤波器部分不再赘述，其中采样保持部分电路由一片CD4052完成。

此电路有两个输入端，其中IN1端输入被采样信号，Pu 端输入采样脉冲。

1.3实验步骤本实验在脉冲与恢复单元完成。

(1)信号的采样1)使波形发生器第一路输出幅值3V 、频率10Hz 的三角波信号；第二路输出幅值5V 、频率100Hz 、占空比50%的脉冲信号，将第一路信号接入IN1端；作为输入信号，第二路信号接入Pu 端，作为采样脉冲。

2)用示波器分别测量IN1端和OUT1端，观察采样前后波形的差异。

3)增加采样脉冲的频率为200、500、800等值。

信号与系统实验报告实验六抽样定理实验六抽样定理一、实验内容:(60分)1、阅读并输入实验原理中介绍的例题程序,观察输出的数据与图形,结合基本原理理解每一条语句的含义。

2、已知一个连续时间信号f(t)=sinc(t),取最高有限带宽频率f m=1Hz。

(1)分别显示原连续信号波形与F s=f m、F s=2f m、F s=3f m三种情况下抽样信号的波形;程序如下:dt=0、1;f0=0、2;T0=1/f0;fm=5*f0;Tm=1/fm;t=-10:dt:10;f=sinc(t);subplot(4,1,1);plot(t,f);axis([min(t),max(t),1、1*min(f),1、1*max(f)]);title('Ô­Á¬ÐøÐźźͳéÑùÐźÅ');for i=1:3;fs=i*fm;Ts=1/fs;n=-10:Ts:10;f=sinc(n);subplot(4,1,i+1);stem(n,f,'filled');axis([min(n),max(n),1、1*min(f),1、1*max(f)]); end运行结果如下:（2）求解原连续信号与抽样信号的幅度谱;程序: dt=0、1;fm=1;t=-8:dt:8;N=length(t);f=sinc(t);wm=2*pi*fm;k=0:N-1;w1=k*wm/N;F1=f*exp(-j*t'*w1)*dt;subplot(4,1,1);plot(w1/(2*pi),abs(F1)); axis([0,max(4*fm),1、1*min(abs(F1)),1、1*max(abs(F1))]);for i=1:3;if i<=2 c=0;else c=1;endfs=(i+c)*fm;Ts=1/fs;n=-6:Ts:6;N=length(n);f=sinc(n);wm=2*pi*fs;k=0:N-1;w=k*wm/N;F=f*exp(-1i*n'*w)*Ts;subplot(4,1,i+1);plot(w/(2*pi),abs(F));axis([0,max(4*fm),0、5*min(abs(F)),1、1*max(abs(F))]); end波形如下:（3）用时域卷积的方法(内插公式)重建信号。

安徽工业大学信号与系统实验指导书实验三抽样定理与信号恢复一.实验目的1.观察离散信号频谱，了解其频谱特点。

2.验证抽样定理并恢复原信号。

二.实验原理1、由于离散时间信号处理更为灵活，所以工程中将连续信号转化为离散信号进行处理，然后再将处理后的离散信号转化为连续信号。

离散信号不仅可从离散信号源获得，而且也可从连续信号抽样获得。

抽样信号fs(t)= f(t)·S(t)。

其中f(t)为连续信号（例如三角波），S(t)是周期为Ts的矩形窄脉冲。

Ts又称抽样间隔，fs=1Ts称抽样频率，fs(t)为抽样信号波形。

f(t)、S(t)、fs(t)波形如图1。

图1 连续信号抽样过程图2 信号的频谱对抽样信号进行傅立叶分析可知，抽样信号的频率包括了原连续信号以及无限个经过平移的原信号频率。

平移的频率等于抽样频率fs 及其谐波频率2 fs、3 fs······。

如图2所示，抽样信号的频谱是原信号频谱周期的延拓，它占有的频带要比原信号频谱宽得多。

2、正如测得了足够的实验数据以后，我们可以在坐标纸上把一系列数据点连起来，得到一条光滑的曲线一样，抽样信号在一定条件下也可以恢复到原信号。

只要用一截止频率等于原信号频谱中最高频率fn 的低通滤波器，滤除高频分量，经滤波后得到的信号包含了原信号频谱的全部内容，故在低通滤波器输出可以得到恢复后的原信号。

3、由抽样定理可知，当抽样信号频率fs>=2fm(原信号最高频率)时，Fs(w)是F(w)的无限个振幅按变化的“重复平移”，因此可以通过低通滤波器(截止频率=fm)从抽样信号fs(t)中恢复原信号f(t)。

fmin＝2 fm为最低抽样频率又称“奈奎斯特抽样率”。

当fs＜2 fm时，抽样信号的频谱会发生混迭，从发生混迭后的频谱中我们无法用低通滤波器获得原信号频谱的全部内容。

在实际使用中，仅包含有限频率的信号是极少的，因此即使fs＝2 fm，恢复后的信号失真还是难免的。

实验一 信号的抽样与恢复（抽样定理）一、实验目的1．了解信号的抽样方法与过程以及信号恢复的方法。

2．验证抽样定理。

二、实验设备1．Dais －XTB 信号与系统实验箱 一台 2．双踪示波器 一台 3．任意函数发生器 一台三、实验原理1．离散时间信号可以从离散信号源获得，也可以从连续时间信号抽样而得。

抽样信号()s x t 可以看成连续信号()x t 和一组开关函数()s t 的乘积。

()s t 是一组周期性窄脉冲，如图1-1，s T 称为抽样周期，其倒数1/s s f T =称抽样频率。

图1-1 矩形抽样信号对抽样信号进行傅里叶分析可知，抽样信号的频率包括了原连续信号以及无限个经过平移的原信号频率。

平移的频率等于抽样频率f s 及其谐波频率2f s 、3f s ……。

当抽样信号是周期性窄脉冲时，平移后的频率幅度按sin x /x 规律衰减。

抽样信号的频谱是原信号频谱周期的延拓，它占有的频带要比原信号频谱宽得多。

2．在一定条件下，从抽样信号可以恢复原信号。

只要用一截止频率等于原信号频谱中最高频率f n 的低通滤波器，滤除高频分量，经滤波后得到的信号包含了原信号频谱的全部内容，故在低通滤波器输出端可以得到恢复后的原信号。

3．原信号得以恢复的条件是f s ≥2f max ，f s 为抽样频率，f max 为原信号的最高频率。

当f s ＜2 f max 时，抽样信号的频谱会发生混叠，从发生混叠后的频谱中无法用低通滤波器获得原信号频谱的全部内容。

在实际使用中，仅包含有限频率的信号是极少的，因此恢复后的信号失真还是难免的。

实验中选用f s ＜2 f max 、f s ＝2 f max 、f s ＞2 f max 三种抽样频率对连续信号进行抽样，以验证抽样定理。

4．连续信号的抽样和抽样信号的复原原理框图如图1-2所示。

除选用足够高的抽样频率外，常采用前置低通滤波器来防止原信号频谱过宽而造成抽样后信号频谱的混迭，但这也会造成失真。

信号的抽样与恢复实验报告信号的抽样与恢复实验报告引言：信号的抽样与恢复是数字信号处理中的重要概念，它涉及到模拟信号的数字化处理和数字信号的还原。

通过对信号进行抽样，可以将连续的模拟信号转化为离散的数字信号，方便存储、传输和处理。

而信号的恢复则是将离散的数字信号重新转化为连续的模拟信号，以便于人们感知和理解。

本实验旨在通过实际操作，探究信号的抽样与恢复原理，并验证其有效性。

一、实验目的本实验旨在：1. 了解信号的抽样与恢复原理；2. 掌握信号抽样的方法和过程；3. 掌握信号恢复的方法和过程；4. 验证信号抽样与恢复的有效性。

二、实验器材和方法1. 实验器材：- 信号发生器：用于产生模拟信号；- 示波器：用于观测信号波形；- 数字示波器：用于观测数字信号；- 信号恢复电路：用于将数字信号恢复为模拟信号。

2. 实验方法：- 将信号发生器与示波器连接，产生连续的模拟信号；- 将信号发生器与数字示波器连接，观测抽样后的数字信号；- 将数字示波器与信号恢复电路连接，将数字信号恢复为模拟信号；- 通过示波器观测恢复后的信号波形，与原始信号进行对比。

三、实验过程1. 连接实验器材：将信号发生器与示波器连接，设置合适的频率和振幅，产生连续的模拟信号。

将信号发生器与数字示波器连接，设置适当的抽样频率和采样率，观测抽样后的数字信号。

将数字示波器与信号恢复电路连接，将数字信号恢复为模拟信号。

2. 观测信号波形：通过示波器观测连续的模拟信号波形，并记录相关参数，如频率、振幅等。

然后，通过数字示波器观测抽样后的数字信号波形，并记录相关参数，如抽样频率、采样率等。

最后，通过示波器观测恢复后的信号波形，并与原始信号进行对比。

3. 分析实验结果：根据观测到的信号波形，分析信号的抽样与恢复过程。

比较抽样后的数字信号与原始信号的相似性，以及恢复后的信号与原始信号的差异。

根据实验结果，验证信号抽样与恢复的有效性。

四、实验结果与讨论通过实验观测，我们可以发现信号的抽样与恢复过程中存在一定的误差。
