锅炉联锁报警5.1.2报警、联锁系统(1) 点火燃烧器点火失败或在点火燃烧中熄火（点火层火检信号三取二），自动关闭该层焦炉煤气快关电磁阀。
(2) 当汽包水位大于+100mm时，自动打开紧急放水电动门，水位小于-100mm自动关闭放水电动门；当汽包水位大于+80mm、汽包水位小于-80mm时，发出声光报警；(值修改)(3) 当高炉煤气小于3.0KPa时、焦炉煤气母管压力小于5KPa时，发出声光报警；当高炉煤气、焦炉煤气母管压力小于3.0KPa 时，应自动关闭对应的气动快速切断阀，实现紧急停炉；(4) 点火时，打开生火排汽电动门，反之，关闭生火排汽电动门；（条件修改不？）(5) 当给水流量小于5t/h时，自动开锅炉再循环水电动门，反之则关门；(6)炉膛负压大于+1000Pa或小于-1000Pa时，发出声光报警；(+/-1500Pa停炉)(7)过热蒸汽压力大于3.97MPa，过热蒸汽温度大于460℃，过热蒸汽温度小于435℃时，发出声光报警；(8)当给水压力小于4.6MPa；时，发出声光报警；且备用泵投入自动；(9)汽包压力大于4.47MPa；发出声光报警；(10)当某台鼓风机事故停机时,关闭该风机出口电动风门。
(11)当某台引风机事故停机时,该侧鼓风机应停止运行。
(12)疏水箱水位联锁：当水位高于+2200mm时，疏水泵自动起动。
当水位低于+200mm时，疏水泵自动停运。
当工作泵故障时，备用泵自投。
(13)除氧器水位高于+450mm, 水位低于-50mm时, 发出声光报警；(14)当高压给水母管压力＜4.6Mpa时，自动启动备用给水泵。
5.1.3 模拟调节系统模拟调节系统有：1．锅炉燃烧量调节系统（燃烧调节）锅炉燃烧量调节即为对锅炉燃料量和风量的控制，在锅炉负荷变化时，接收锅炉主蒸汽压力主控回路的负荷信号，相应调整煤气量和风量，保持锅炉汽压和汽温稳定。
在增加蒸发量时，采用先加风后加煤气以保证燃料量决不高于风量的富氧燃烧；在减少蒸发量时，应先减煤气后减风以保证风量不低于燃料量的富氧燃烧控制。

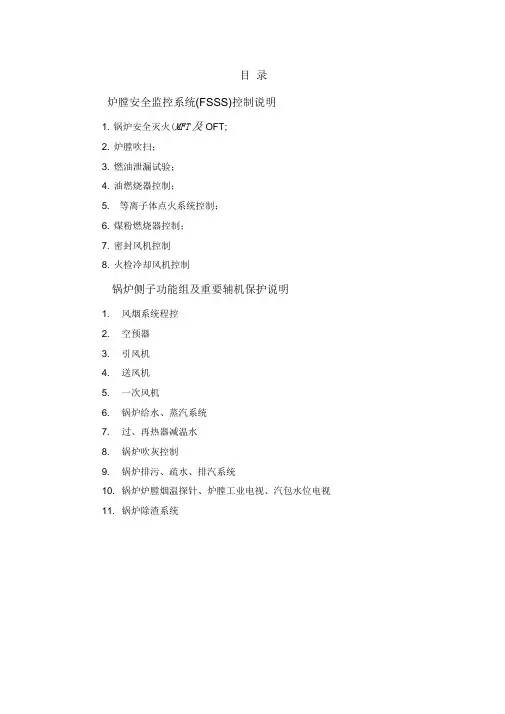

目录炉膛安全监控系统(FSSS)控制说明1. 锅炉安全灭火(MFT及OFT;2. 炉膛吹扫；3. 燃油泄漏试验；4. 油燃烧器控制；5. 等离子体点火系统控制；6. 煤粉燃烧器控制；7. 密封风机控制8. 火检冷却风机控制锅炉侧子功能组及重要辅机保护说明1. 风烟系统程控2. 空预器3. 引风机4. 送风机5. 一次风机6. 锅炉给水、蒸汽系统7. 过、再热器减温水8. 锅炉吹灰控制9. 锅炉排污、疏水、排汽系统10. 锅炉炉膛烟温探针、炉膛工业电视、汽包水位电视11. 锅炉除渣系统FSSS( Furnace Safeguard Supervisory System ),锅炉炉膛安全监控系统。
它是现代大型火电机组锅炉必须具备的一种监控系统，它能在锅炉正常工作和启停等各种运行方式下，连续密切监视燃烧系统的大量参数与状态，不断进行逻辑判断和运算，必要时发出动作指令，通过种种连锁装置，使燃烧设备中的有关部件严格按照既定的合理程序完成必要的操作或处理未遂事故，以保证锅炉燃烧系统的安全。
炉膛安全监控系统一般分为两个部分，即燃烧器控制BCS （Burner Control System ）和燃料安全控制FSS （Fuel Safety System ）。
燃烧器控制系统的主要功能是对锅炉燃烧系统设备进行监视和顺序控制，保证点火器、油枪和磨煤机系统的安全启动、停止、运行。
燃料安全系统的功能是在锅炉点火前和跳闸、停炉后对炉膛进行吹扫、防止可燃物在炉膛积存，在监测到危及设备、人身安全的工况时，启动MFT迅速切断燃料，紧急停炉。
1. 炉膛安全灭火（MFT及OFT）MFT（ Main Fuel Trip 主燃料跳闸）切断进入炉膛的所有燃料（煤粉和燃油）OFT（Oil Fuel Trip 油燃料跳闸）切断进入油燃烧器及油母管的所有燃油锅炉跳闸后会给出首次跳闸原因的指示，这样操作员就可以进行正确的判断并采取必要的补救措施。

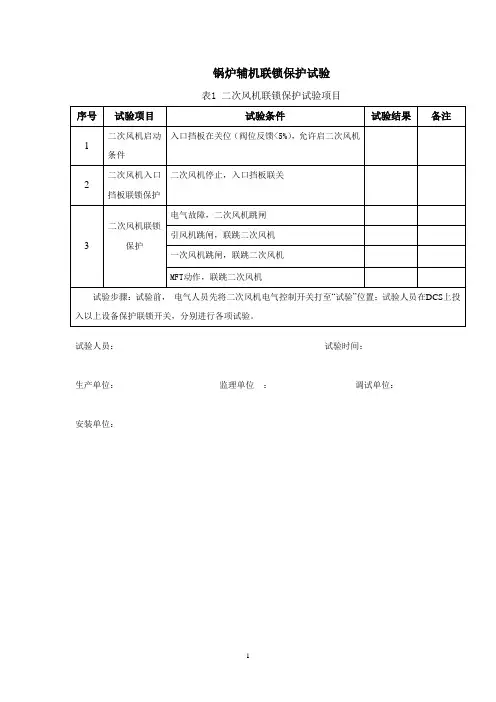

锅炉辅机联锁保护试验
表1 二次风机联锁保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：

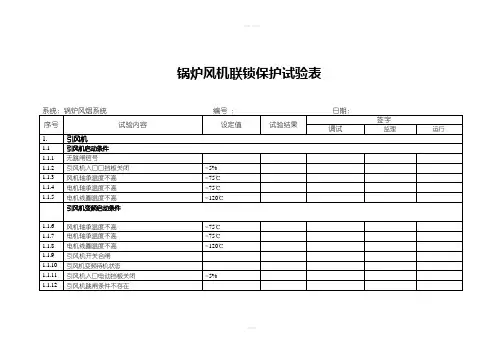

表2 引风机联锁保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
表3 一次风机联锁保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
表4 返料风机联锁保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
表5 ＃1给煤机联锁保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
表6 ＃2给煤机联锁保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
表7 ＃3给煤机联锁保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
表8 锅炉侧电动阀门联锁试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：

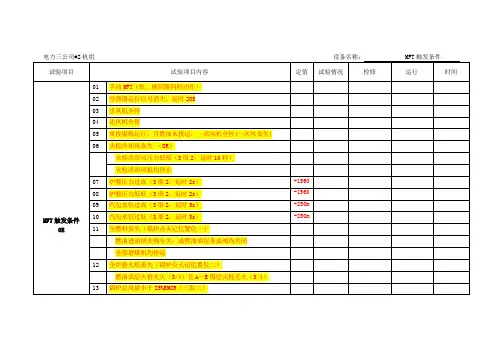

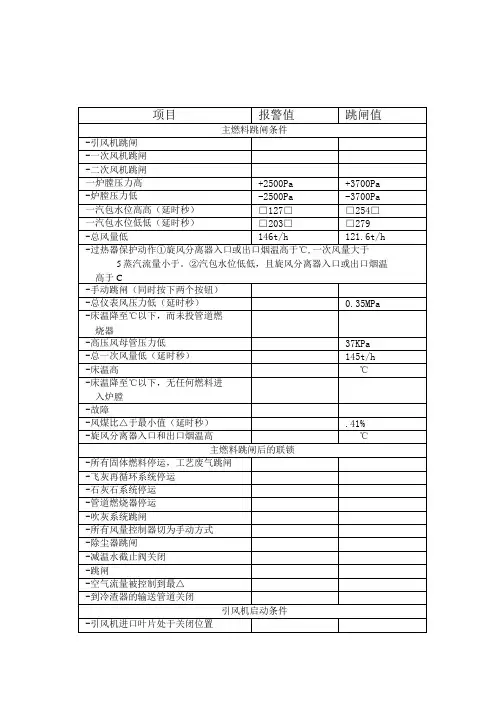

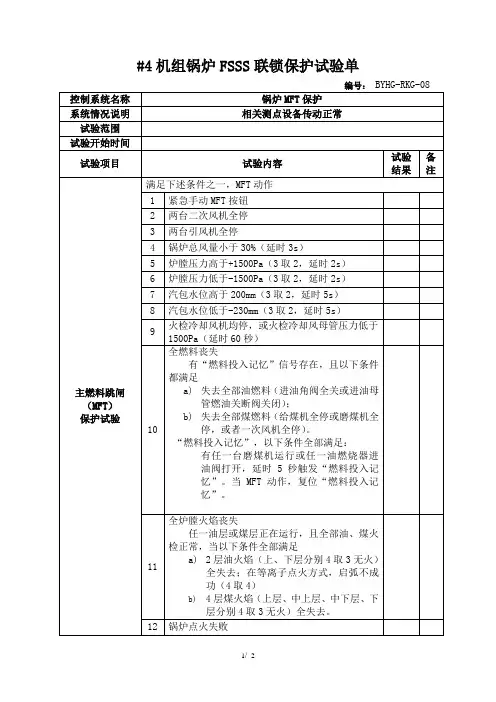

锅炉MFT（主燃料跳闸）保护试验

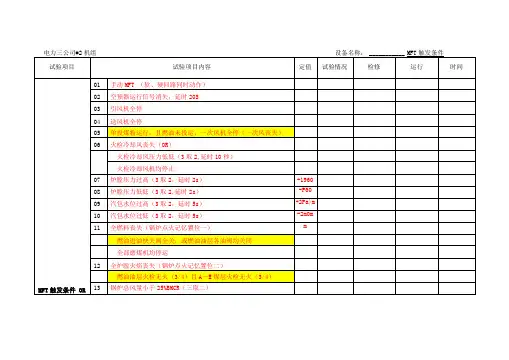

表1 MFT保护试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：
锅炉炉膛吹扫试验
表2 炉膛吹扫试验项目
试验人员：试验时间：
生产单位：监理单位：调试单位：安装单位：。
