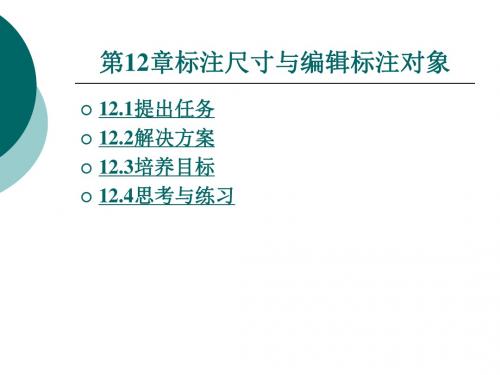

第十二章标注尺寸与编辑标注对象

第十二章标注尺寸与编辑标注对象

上一页 下一页 返回
12.2解决方案


12.2.7折弯标注
选择“标注”I“折弯”命令(DIMJOGGED)，或在“标注” 工具栏中单击“折弯”按钮，可以折弯标注圆和圆弧的半径。 该标注方式是AutoCAD 2007新增的一个命令，它与半径标注 方法基本相同，但需要指定一个位置代替圆或圆弧的圆心。 当圆或圆弧的半径过大，不宜通过圆心位置标注直径或半径 时，可采用折弯标注方式标注半径。 使用折弯命令标注半径时，应在选择希望标注的圆弧或圆 后，依次指定圆心的替代位置，以及两个折弯的位置。
上一页 下一页 返回
12.2解决方案


12.2.2对齐标注
选择“标注”|“对齐”命令(DIMALIGNED，或在“标注” 工具栏中单击“对齐”按钮，可以对对象进行对齐标注。对 齐标注是线性标注尺寸的一种特殊形式。在对直线段进行标 注时，如果该直线的倾斜角度未知，那么使用线性标注方法 将无法得到准确的测量结果，这时可以使用对齐标注。它用 来标注两点之间的直线距离，此时尺寸线与标注点之间的连 线平行。 (1)菜单栏:“标注”|“对齐”。 (2)命令行:IMALIGNED 指定第一条尺寸界线原点或<选择对象>:指定乎动尺寸界线 的点，或按Enter键以使用自动尺寸界线，指定手动或自动尺 寸界线后，显示下列提示:
引线标注可以创建引线和引线注释，而且引线和注释可以 有多种格式。引线标注可以用作倒角、零件编号、形位公差 等对象的标注方式。
上一页 下一页 返回
12.2解决方案




(1)菜单栏“标注”I“引线” (2)命令行:QLEADER (3)工具栏:“标注”一“快速引线” 系统提示信息如下。 指定第一个引线点或[设置(S)]<设置>: 按Enter键。弹出“引线设置”对话框。对话框有3个选项卡 如图12.8所示。 “注释”选项卡:用于设置“引线”标注中注 释文字的类型、多行文字选项以及是否重复使用注释。 “引线和箭头”选项卡:用于设置引线和箭头的格式。 “附着”选项卡:用于设置多行文字注释项与引线终点的位置 关系，如图12.9所示。

AutoCAD2020教程第12章 标注尺寸与编辑标注对象

AutoCAD2020教程第12章 标注尺寸与编辑标注对象

中文版AutoCAD 2020实用教程
编辑标注文字的位置
选择“标注”|“对齐文字”子菜单中的命令，或在“标注”工具栏中单击 “编辑标注文字”按钮，都可以修改尺寸的文字位置。选择需要修改的尺寸对 象后，命令行提示如下。 指定标注文字的新位置或 [左(L)/右(R)/中心(C)/默认(H)/角度(A)]:
中文版AutoCAD 2020实用教程
12.2.9 圆心标记
选择“标注”|“圆心标记”命令(DIMCENTER)，或在“标注”工具栏中单 击“圆心标记”按钮，即可标注圆和圆弧的圆心。此时只需要选择待标注其圆 心的圆弧或圆即可。
圆心标记的形式可以由系统变量DIMCEN设置。当该变量的值大于0时， 作圆心标记，且该值是圆心标记线长度的一半；当变量的值小于0时，画出中 心线，且该值是圆心处小十字线长度的一半。
默认情况下，输入要修改的系统变量名，并为该变量指定一个新值。然后 选择需要修改的对象，这时指定的尺寸对象将按新的变量设置作相应的更改。 如果在命令提示下输入C，并选择需要修改的对象，这时可以取消用户已作出 的修改，并将尺寸对象恢复成在当前系统变量设置下的标注形式 。
中文版AutoCAD 2020实用教程
当指定了尺寸线的位置后，系统将按实际测量值标注出圆或圆弧的半径。 也可以利用“多行文字(M)”、“文字(T)”或“角度(A)”选项，确定尺寸文字或尺 寸文字的旋转角度。其中，当通过“多行文字(M)”和“文字(T)”选项重新确定 尺寸文字时，只有给输入的尺寸文字加前缀R，才能使标出的半径尺寸有半径 符号R，否则没有该符号。
在该提示下，当确定了下一个尺寸的第二条尺寸界线原点后，AutoCAD按 连续标注方式标注出尺寸，即把上一个或所选标注的第二条尺寸界线作为新尺 寸标注的第一条尺寸界线标注尺寸。当标注完成后，按Enter键即可结束该命 令。

CAD尺寸标注细则规范

CAD尺寸标注细则规范
12
③ 大圆弧半径尺寸
• 当圆弧的半径过大或在图纸范围 内无法标出其位置时，按图(a)的 形式标注；
• 若不需要标出其圆心位置时， 可按图(b)的形式标注。
13
④ 球面的径向尺寸
• 在符号“Ø ”或“R”前再加注符号“S”。
• 对于螺钉、铆钉的头部，轴的端部等，在不致引起误解 得情况下可省略“S”。
许倾斜画出
6
标注尺寸用符号的比例画法
9
各类尺寸注法
线性尺寸
• 尺寸线必须与所标注线段平行 • 标注一组平行尺寸时，应将小尺寸标在内，
大尺寸标在外；且尺寸线间隔应≥7毫米 同一图样中间距应取一致 • 尺寸数字一般应注写在尺寸线上方 • 尺寸数字方向：按图示方向注写，竖直尺寸字头朝左。应尽 可能避免在图示30°范围内标注尺寸，当无法避免时可按引 出形式标注。
可按图示的形式标注。
17
斜度和锥度尺寸
• 在斜度数字前加注符号“ ”、锥度数字前加注符号“ ”； • 符号的方向应与斜度或锥度的方向一致。
18
板件厚度尺寸
• 标注板状零件(只有一个视图)的厚度时， 可在尺寸数字前加注符号“t”。
正方形断面结构尺寸
• 标注断面为正方形结构的尺寸时，可在正方形边长尺寸 数字前加注符号“□”、或用“B×B”注出(B为正方形的 对边距离) 。
构最清晰的图形上 ⑷ 图样中的尺寸，以mm为单位时，不需标注计量单位的代号
或名称。
3

2.尺寸的组成——完整的尺寸，由下列内容组成：
⑴ 尺寸数字(包括数字前有时附加的规定符号)
① 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺 寸线的中断处
② 水平注写时字头向上、垂直注写时字头向左 ③ 尺寸数字不可被任何图线穿过，当不可避免时可把图线断开 ④ 数字要采用标准字体，字高全图应保持一致

第12章cad标注尺寸及编辑标注对象

第12章cad标注尺寸及编辑标注对象
与连续标注一样，在进行基线标注之前也必须先创建(或选择)一个线性、 坐标或角度标注作为基准标注，然后执行DIMBASELINE命令，此时命令行提 示如下信息。 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:
在该提示下，可以直接确定下一个尺寸的第二条尺寸界线的起始点。 AutoCAD将按基线标注方式标注出尺寸，直到按下Enter键结束命令为止。
中文版AutoCAD 2007实用教程
12.2.7 折弯标注
选择“标注”|“折弯”命令(DIMJOGGED)，或在“标注”工具栏中单击 “折弯”按钮，可以折弯标注圆和圆弧的半径。该标注方式是AutoCAD 2007 新增的一个命令，它与半径标注方法基本相同，但需要指定一个位置代替圆或 圆弧的圆心 。
线性标注 对齐标注 弧长标注 基线标注 连续标注 半径标注 折弯标注 直径标注
本章知识点
圆心标记 角度标注 引线标注 坐标标注 快速标注 形位公差标注 编辑标注对象
中文版AutoCAD 2007实用教程
12.2.1 线性标注
用户选择“标注”|“线性”命令(DIMLINEAR)，或在“标注”工具栏中单 击“线性”按钮，可创建用于标注用户坐标系XY平面中的两个点之间的距离 测量值，并通过指定点或选择一个对象来实现 。
中文版AutoCAD 2007实用教程
12.2.9 圆心标记
选择“标注”|“圆心标记”命令(DIMCENTER)，或在“标注”工具栏中单 击“圆心标记”按钮，即可标注圆和圆弧的圆心。此时只需要选择待标注其圆 心的圆弧或圆即可。
圆心标记的形式可以由系统变量DIMCEN设置。当该变量的值大于0时， 作圆心标记，且该值是圆心标记线长度的一半；当变量的值小于0时，画出中 心线，且该值是圆心处小十字线长度的一半。

第十二章标注尺寸与编辑标注对象

第十二章标注尺寸与编辑标注对象

(1)菜单栏:“标注”|“线性” (2)命令行:DIMLINEAR 指定第一条尺寸界线原点或<选择对象>:指定点或按Enter 键选择要标注的对象 指定尺寸界线原点或要标注的对象后，将显示下面的提示: 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/ 垂直(V)/旋转(R)]:指定点或输入选项:第一条尺寸界线原点。 指定第一条尺寸界线的原点之后，将提示指定第一条尺寸 界线的原点。 指定第一条尺寸界线原点:绘制如图12.1所示的样例。


12.2.1线性标注
选择“标注”|“线性”命令(DIMLINEAR，或在“标注” 工具栏中单击“线性”按钮，可创建用于标注用户坐标系XY 平面中的两个点之间的距离测量值，可以标注两个点之间水 平、垂直或旋转某一角度的距离。并通过指定点或选择一个 对象来实现。
下一页 返回
12.2解决方案



上一页 下一页 返回
12.2解决方案


12.2.5连续标注
选择“标注”I“连续”命令(DIMCONTINUE，或在“标 注”工具栏中单击“连续”按钮，可以创建一系列端对端放 置的标注，每个连续标注都从前一个标注的第一个尺寸界线 处开始。通过该命令可以创建一系列首尾相接的线性标注或 角度标注。 在进行连续标注之前，必须先创建(或选择)一个线性、坐 标或角度标注作为基准标注，以确定连续标注所需要的前一 尺寸标注的尺寸界线，然后执行DIMCONTINUE命令，如图 12.4所示，此时命令行提示如下。

上一页 下一页 返回
12.2解决方案



(1)执行基线尺寸标注命令后，系统自动选择最后创建的尺寸 标注作为基准标注，并将该标注的第一条尺寸界线作为基准 尺寸界线。 (2)如果通过单击尺寸线选择某个尺寸标注作为基准尺寸标 注，则鼠标靠近哪一侧，就以那一侧的尺寸界线为基准尺寸 界线。 (3)如果基线间距不合适，可以通过“直线”选项卡中的 “基线间距”编辑框来重新设置基线间距。

CAD尺寸标注细则规范

CAD尺寸标注细则规范

17
斜度和锥度尺寸
• 在斜度数字前加注符号“ ”、锥度数字前加注符号 “ ”； • 符号的方向应与斜度或锥度的方向一致。
18
板件厚度尺寸
• 标注板状零件(只有一个视图)的厚度时， 可在尺寸数字前加注符号“t”。
正方形断面结构尺寸
• 标注断面为正方形结构的尺寸时，可在正方形边长尺寸 数字前加注符号“□”‌ 、或用“B×B”注出(B为正方形 的 对边距离) 。
7
1. 尺寸标注的基本规定
标注尺寸的符号及缩写词规定如下表
序号 1 2 3 4 5 6 7 8 含义 直径 半经 球直径 球半经 厚度 均布 45°倒角 正方形 符号或缩写词 序号 9 10 11 12 13 14 15 16 含义 深度 沉孔或锪平 埋头孔 弧长 斜度 锥度 展开长 型材截面形状 按GB/T 4656.1-2000 符号或缩写词
⌀ R S⌀ SR t EQS C
表中符号的线宽为h/10 (h为字体高度)
8
标注尺寸用符号的比例画法
9
各类尺寸注法
线性尺寸
• 尺寸线必须与所标注线段平行 • 标注一组平行尺寸时，应将小尺寸标在内， 大尺寸标在外；且尺寸线间隔应≥7毫米 同一图样中间距应取一致 • 尺寸数字一般应注写在尺寸线上方 • 尺寸数字方向：按图示方向注写，竖直尺寸字头朝左。应尽 可能避免在图示30°范围内标注尺寸，当无法避免时可按引 出形式标注。
4
⑵ 尺寸线(有终端箭头)
① 尺寸线用细实线绘制，不能用其它图线代替，也不得与其它 图线重合、或画在其延长线上 ② 标注线性尺寸时，尺寸线必须与所标注的线段平行 ③ 尺寸线的终端符号全图应一致
5
⑶ 尺寸界线
① 尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中 心线处引出 ② 也可利用轮廓线、轴线或对称中心线作尺寸界线 ③ 尺寸界线应与尺寸线垂直，当尺寸界线过于靠近轮廓线时，允 许倾斜画出

一章标注尺寸与编辑标注对象-PPT精品文档


中文版AutoCAD 2007实用教程
12.2.9 圆心标记
选择“标注”|“圆心标记”命令(DIMCENTER)，或在“标注”工具栏中单 击“圆心标记”按钮，即可标注圆和圆弧的圆心。此时只需要选择待标注其圆 心的圆弧或圆即可。 圆心标记的形式可以由系统变量DIMCEN设置。当该变量的值大于0时， 作圆心标记，且该值是圆心标记线长度的一半；当变量的值小于0时，画出中 心线，且该值是圆心处小十字线长度的一半。
中文版AutoCAD 2007实用教程
12.2.5 连续标注
选择“标注”|“连续”命令(DIMCONTINUE)，或在“标注”工具栏中单 击“连续”按钮，可以创建一系列端对端放置的标注，每个连续标注都从前一 个标注的第二个尺寸界线处开始。 在进行连续标注之前，必须先创建(或选择)一个线性、坐标或角度标注作 为基准标注，以确定连续标注所需要的前一尺寸标注的尺寸界线，然后执行 DIMCONTINUE命令，此时命令行提示如下。 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: 在该提示下，当确定了下一个尺寸的第二条尺寸界线原点后，AutoCAD按 连续标注方式标注出尺寸，即把上一个或所选标注的第二条尺寸界线作为新尺 寸标注的第一条尺寸界线标注尺寸。当标注完成后，按Enter键即可结束该命 令。
中文版AutoCAD 2007实用教程
12.2.10 角度标注
选择“标注”|“角度”命令(DIMANGULAR)，或在“标注”工具栏中单击 “角度”按钮，都可以测量圆和圆弧的角度、两条直线间的角度，或者三点间 的角度。执行DIMANGULAR命令，此时命令行提示如下。 选择圆弧、圆、直线或 <指定顶点>:
中文版AutoCAD 2007实用教程

AutoCAD2007第12章标注尺寸与编辑标注对象

第12章标注尺寸与编辑标注对象用八&了解尺寸标注的纽威岭规则、标注样此的刨建和设冒方法XL按下來就町以使用标注工具标注图形了• AutoCAD 2007提供了完善的标注命令. 例如使用“fl径"."半径"、“角度"、"统rr . “圆心标记”等标注命令•可以对直禅S单金、角度■应线及圆心位置等进行标注•中文版AutoCAD 2007实用教程教学目标通过本章的学习.读#卜#拿握药种类型尺寸标注的方法•其中包WK度型尺寸、半检、自枪、圆心、角度、引线和形位公梵等；刃外掌握编辑标注对象的方法•教学重点与难点♦拿握毎种类电尺寸标注的方法♦掌握編辑标注对集的方法本章知识点♦ 血度标注 ♦ ♦电标注♦ ♦榕位狄婕肚注.編辑标注对酸 中文版AutoCAD 2007实用教程12,2,1线性标注用户选择*标注* r 线性"命令(DIMLINEAR).或&“标注”工具栏中单 击"线件”按钮，对创建川于标注用户坐标系X 丫平血中的两个点2恻的距离 测S 值.并通过指定点或选择个对象*实现。

♦ 线件标V) ♦ 对齐标泊 ♦弧K:标VI ♦ 城线标Vi♦ 连续标订12,2,2对齐标注选择“标注* r对齐"命令(DIMALIGNEDh戒在*标注"工具栏中总击 *对齐"按¥肛对对象进行•对齐标注.对齐标注线性标rt尺寸的•种特妹形式.在对玄线段进打标注时•如果该ft线的倾斜角度未知•那么使用线性标注方法将无法得到准确的测屋結果，这时对以使用对齐标注・中文版AutoCAD 2007实用教程1223弧长标注选择“标注"r«艮*命令(DIMARC).或A “标注"工具栏中单击“瓠按钮・町以标注圆弧线段或多段线圆弧线段部分的弧长。

中文版AutoCAD 2007实用教程12.2.4基线标注选择“标注* r墙线*命令(DIMBASEUNE).或在“标注"I：具栏中氓击“帛线"按tJh町以创建一系列由相同的标江以点测燃出*的标讥4匂连钱标注一样.在进行基线标注2前也必復先创建(或选择)•个线性. 坐标或角度标注作为基准标注・然后执fjDIMBASELINE命令•此时命令行提示如信息. 指速第-条尺寸界线原点或[放介(U)/选样(S)] V选择＞：在浚提斥2 可以直接确定卜一个尺寸的第二条尺寸界线的包姐点。

AUTOCAD2007教程标注尺寸与编辑标注对象-PPT精品文档


中文版AutoCAD 2007实用教程
12.2.5 连续标注
选择“标注”|“连续”命令(DIMCONTINUE)，或在“标注”工具栏中单 击“连续”按钮，可以创建一系列端对端放置的标注，每个连续标注都从前一 个标注的第二个尺寸界线处开始。 在进行连续标注之前，必须先创建(或选择)一个线性、坐标或角度标注作 为基准标注，以确定连续标注所需要的前一尺寸标注的尺寸界线，然后执行 DIMCONTINUE命令，此时命令行提示如下。 指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: 在该提示下，当确定了下一个尺寸的第二条尺寸界线原点后，AutoCAD按 连续标注方式标注出尺寸，即把上一个或所选标注的第二条尺寸界线作为新尺 寸标注的第一条尺寸界线标注尺寸。当标注完成后，按Enter键即可结束该命 令。
中文版AutoCAD 2007实用教程
第12章 标注尺寸与编辑标注对象

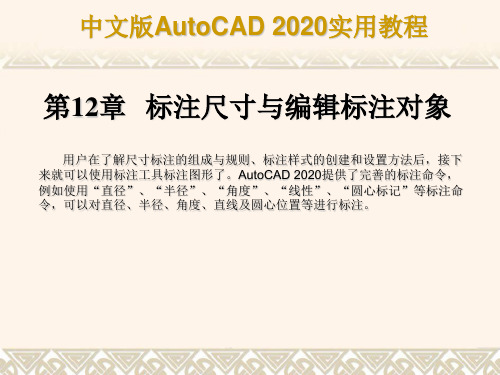

用户在了解尺寸标注的组成与规则、标注样式的创建和设置方法后，接下 来就可以使用标注工具标注图形了。AutoCAD 2019提供了完善的标注命令， 例如使用“直径”、“半径”、“角度”、“线性”、“圆心标记”等标注命 令，可以对直径、半径、角度、直线及圆心位置等进行标注。
中文版AutoCAD 2007实用教程
教学目标
通过本章的学习，读者应掌握各种类型尺寸标注的方法，其中包括长度型 尺寸、半径、直径、圆心、角度、引线和形位公差等；另外掌握编辑标注对象 的方法。
教学重点与难点
掌握各种类型尺寸标注的方法 掌握编辑标注对象的方法
中文版AutoCAD 2007实用教程
中文版AutoCAD 2007实用教程
12.2.2 对齐标注
选择“标注”|“对齐”命令(DIMALIGNED)，或在“标注”工具栏中单击 “对齐”按钮，可以对对象进行对齐标注 。 对齐标注是线性标注尺寸的一种特殊形式。在对直线段进行标注时，如果 该直线的倾斜角度未知，那么使用线性标注方法将无法得到准确的测量结果， 这时可以使用对齐标注。

尺寸标注与编辑—尺寸标注基本知识(建筑CAD)

单击新建按钮，创建一个新的文字样式，如出现是否保存文字样式设置时选是，给 新的文字样式取名为CAD或其他你需要的名字。单击字体名下拉列表，为了快速找到我 们需要的字体，可以输入字体名的前两个字母，如TX，可以快速找到txt.shx。
在CAD高版本在选择字体的时候，左侧就可以看到字体的示例，没注意低版 本行不行。
尺寸标注的相关规定：
尺寸标注用途广泛如：建筑，机械，场景等，不同的用途有不同的规定， 下面是对尺寸标注的二一些基规定的介绍： 尺寸标注需要符合国家的相关规定。例如，在进行尺寸标注时，如果使用的 计量单位是毫米，可以不在尺寸文字中注明单位，但如果使用其他的计量单 位，如米，厘米等，则必须在标注文字中注明相应的单位。图形的真实大小 应以图样上标注的文字为依据。图形中标注的尺寸应为图形所表示的对象的 完工尺寸。最后一点是，避免重复标注，且标注的尺寸应尽量处再清晰的位 置上，不要发生重叠现象。
1：标注文字：表明标注图形中的实际尺寸大小，通常位于尺寸 线上方或中断处，在进行尺寸标注时，自动生产标注对象的尺寸 数值，也可以对标注的文字进行修改，添加等编辑操作，如下图 所示：
2：尺寸线：用于表明标注的方向和范围。通常与所标注对象平面，放在 两延伸线之间，一般情况下为直线，但在角度标注时，尺寸线呈圆弧形， 如下图所示：
出如图所示的“创建新标注样式”对话框。
用户可以通过对话框中的“新样式名”文本框指定新 样式的名称;通过“基础样式”下拉列表框确定于创 建新样式的基础样式;通过“用于”下拉列表确定新 建标注样式的适用范围。“用于”下拉列表中“所有 标注”、“线性标注`”角度标注“、”半径标注 “、”直径标注“、”坐标标注“和”引线和公差 “等选项，分别使新定义的样式适用于对应的标注。 如果新定义的样式是注释性样式，选中”注释“复选 框即可。确定了新样式的名称和有关设置后，单击” 继续“按钮，AutoCAD2013弹出”新建样式“对话框， 如图所示。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选择“标注”|“连续”命令 (DIMCONTINUE)，或在“标注”工具栏中 单击“连续”按钮，可以创建一系列端对端 放置的标注，每个连续标注都从前一个标注 的第二个尺寸界线处开始。
12.2.6 半径标注
选择“标注”|“半径”命令 (DIMRADIUS)，或在“标注”工具栏中单 击“半径”按钮，可以标注圆和圆弧的半径。 执行该命令，并选择要标注半径的圆弧或圆
快速标注 标注更新 基线标注 连续标注 引线标注 形位公差标注 圆心标记 编辑标注 编辑标注文字
12.2.3 弧长标注
12.2.4 基线标注
选择“标注”|“基线”命令 (DIMBASELINE)，或在“标注”工具栏中 单击“基线”按钮，可以创建一系列由相同 的标注原点测量出来的标注。
12.2.5 连续标注
12.2.12 坐标标注
选择“标注”|“坐标”命令，或在“标 注”工具栏中单击“坐标标注”按钮，都可 以标注相对于用户坐标原点的坐标，此时命 令行提示
12.2.13 快速标注
选择“标注”|“快速标注”命令，或在 “标注”工具栏中单击“快速标注”按钮， 都可以快速创建成组的基线、连续、阶梯和 坐标标注，快速标注多个圆、圆弧，以及编 辑现有标注的布局。
12.2.7 折弯标注
选择“标注”|“折弯”命令 (DIMJOGGED)，或在“标注”工具栏中单 击“折弯”按钮，可以折弯标注圆和圆弧的 半径。
12.2.8 直径标注
选择“标注”|“直径”命令 (DIMDIAMETER)，或在“标注”工具栏中单 击“直径标注”按钮，可以标注圆和圆弧的直 径。 在尺寸文字前加前缀%%C，能使标出的直径 尺寸有直径符号Ф。
12.2.14 形位公差标注
形位公差在机械图形中极为重要。一方 面，如果形位公差不能完全控制，装配件就 不能正确装配；另一方面，过度吻合的形位 公差又会由于额外的制造费用而造成浪费。 但在大多数的建筑图形中，形位公差几乎不 存在。
形位公差的组成 标注形位公差
12.2.15 编辑标注对象
在AutoCAD 中，可以对已标注对象的 文字、位置及样式等内容进行修改，而不必 删除所标注的尺寸对象再重新进行标注。
12.2.9 圆心标记
选择“标注”|“圆心标记”命令 (DIMCENTER)，或在“标注”工具栏中单击“圆 心标记”按钮，即可标注圆和圆弧的圆心。此时只 需要选择待标注其圆心的圆弧或圆即可。
12.2.10 角度标注
12.2.11 引线标注
选择“标注”|“引线”命令(QLEADER)， 或在“标注”工具栏中单击“快速引线” 按钮，然后根据命令行提示输入S
第12章 标注尺寸与编辑标注对象
教学目标
通过本章的学习，读者应掌握各种类型 尺寸标注的方法，其中包括长度型尺寸、半 径、直径、圆心、角度、引线和形位公差等； 另外掌握编辑标注对象的方法。 教学重点与难点 掌握各种类型尺寸标注的方法 掌握编辑标注对象的方法
ቤተ መጻሕፍቲ ባይዱ章知识点
线性标注 对齐标注 弧长标注 坐标标注 半径标注 折弯标注 直径标注 角度标注
编辑标注 编辑标注文字的位置 替代标注 更新标注 尺寸关联
