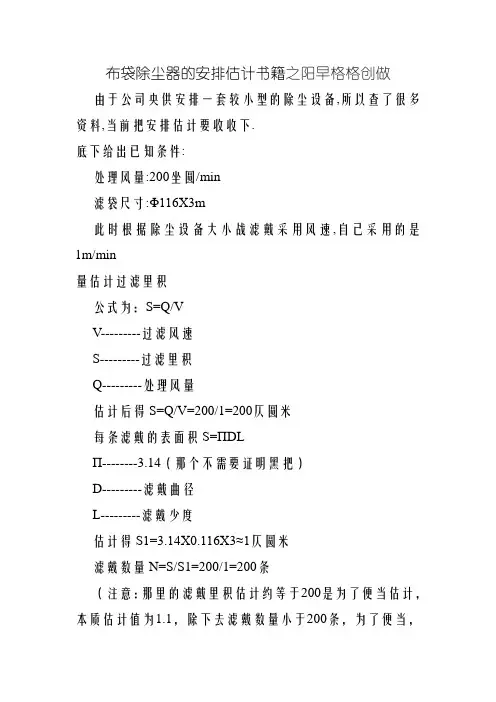

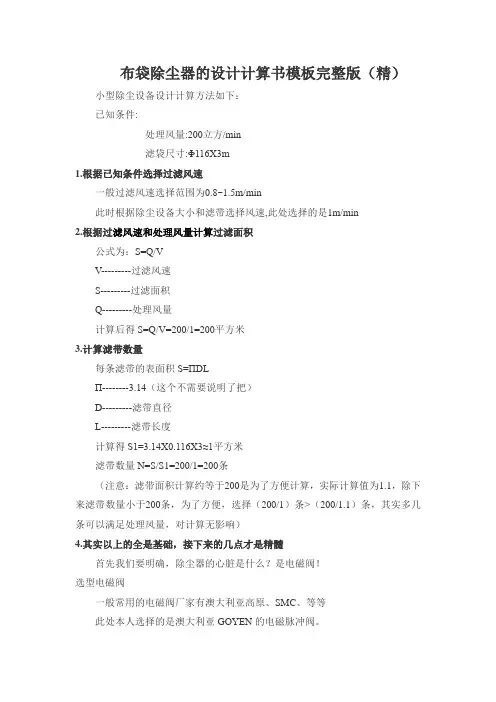

布袋除尘器的设计计算书
由于公司要求设计一套较小型的除尘设备, 所以查了很多资料, 现在把设计计算方法发下。
下面给出已知条件:
处理风量 :200 立方 /min
滤袋尺寸 : Φ116X3m
1.根据已知条件选择过滤风速
一般的过滤风速的选择范围是在 0.8~1.5m/min
此时根据除尘设备大小和滤带选择风速, 本人选择的是 1m/min
2.根据过滤风速和处理风量计算过滤面积
公式为： S=Q/V
V--------- 过滤风速
S--------- 过滤面积
Q--------- 处理风量
计算后得 S=Q/V=200/1=200平方米
3.计算滤带数量
每条滤带的表面积 S=ПDL
Π --------3.14 （这个不需要说明了把）
D--------- 滤带直径
L--------- 滤带长度
计算得 S1=3.14X0.116X3≈1平方米
滤带数量 N=S/S1=200/1=200 条
（注意：这里的滤带面积计算约等于 200 是为了方便计算，实际计算值为 1.1 ，除下来滤带数量小于 200 条，为了方便，选择（ 200/1 ）条 >（ 200/1.1 ）条，
其实多几条可以满足处理风量，对计算无影响）
4.其实以上的全是基础，接下来的几点才是精髓
前面计算了这么多，是为什么？接下来要做什么？
首先我们要明确，除尘器的心脏是什么？是电磁阀！
所以接下来我们选型电磁阀
一般常用的电磁阀厂家有澳大利亚高原、SMC、等等
此处本人选择的是澳大利亚GOYEN的电磁脉冲阀。（至于为什么选这个型号，那是领导安排的）
如果真要了解怎么选型的话，最好是多搞点电磁阀厂家的样本
本次选的 GOYEN的电磁阀的几个参数很重要
MM型淹没式电磁脉冲阀
1). 阀门标称尺寸
有三种 25/40/76
对应的口内径尺为25mm/40mm/76mm换成英尺为 1"/1.5"/3"
2). 这个叫流动系数Cv 的很重要
相对上述三种尺寸的Cv 值为 30/51/416
好，知道这些后，我选择的是中间那种40mm/Cv=51
3）脉冲长度 0.15sec( 可以理解为膜片打开到关闭的时间）
5.电磁阀的吐出流量
（1）选用 GOYENΦ40mm电磁阀
Q=（198.3XCvXP1）/ （根号 G） ------------（抱歉，懒得找跟号）
Q---------- Cv--------- P1--------- 吐出流量
流动系数
表压（就是气包上压力表值，低压为0.4MPa 以下，超过0.4 算高压，此处选3kg/cm2, 即
0.3MPa)
G---------- 气体比重（这个可以无视，常温下空气比重为 1.14 ）
Q=(198.3x51x3)/( 跟号 1.14 ）
=28442.8/min
=474.1/sec
=71.1/0.15sec
很多人会问公式怎么来的？
抱歉，我也不知道，但是每个阀都有自己的计算公式
（2）压力容器的必要容积（这里就是算气包的直径和长
度）能够吐出 71/0.15sec 的压力容器的流量
V=Q/（ P1-P2）
V---------- 流量
P1--------- 清灰前压力
P2--------- 脉冲清灰后的压力（这个根据工况确定，本人选 1.5 ）
V=71100/1.5kg=47.41L
算到这里后，就先停一停
因为先要大概算下花板的排部
根据滤带数量 200 个，我选择 20X10的排部方式比较容易计算
即电磁阀 20个，喷吹管上喷嘴数量为10个
下面开始验算我这种拍部是否合理
首先，计算花板上孔与孔之间的距离
根据经验, 间距一般取滤带直径 1.5 倍即D=1.5Xd
D--------- 花板孔间距
d--------- 滤带直径
计算得 D=1.5X116=174这里我取 170mm
纵向间距一样也是170mm
最边上的孔到侧壁板距离我选的是150mm
但如果是这样间距到底的话，兄弟们，实在太难看了。
所以本人根据在厂里出差所学到的，把孔分成了2行 4列，其实这也是为了上箱体检查口设计总的长度我算下来为L1=3994mm≈4000mm
( 注意，这里花板孔间距主要是为了不让袋与袋之间相碰，袋与壁板之见不相碰就行，太大让费材料，太小容易碰，并无实际规则）
知道了上箱体花板的长度，主要是为了确定气包的长度
众所周知，气包是装在上箱体上，其长度应与上箱体长度相当且不能超过上箱体长度
所以算来算去，主要是为了知道气包的长度L2≤4000mm这里我们取整 4000mm来计算
S=V/L
V---------- 这里的V 就是上面算出来的压力容器必要容积
L----------4000mm( 这个应该明白把-- ！）
所以压力容器的截面积S=V/L=47410/400cm=118.525 单位忘记了
查手册，我用的应该是日标
这里要查的是日标的管子的型号，压力容器是个圆形的钢管-- 以下是我查的：
SGP150AΦ 165.2X5.0t 这里的 165.2 是外径 5.0t是说明这个管壁厚 5.0mm
得出内径为 165.2-10=155.2mm 由此内径算截面积S2=189CM2
189>118满足条件
所以压力容器型号SGP150AX4000mm(实际应较 4000mm稍小）6.喷嘴数量
除尘器较小，喷嘴也相应改小
本人打过电话给除尘器制造厂家，他们的最小喷嘴为Φ 7，是内径
Φ7喷嘴的截面积 S=П R2=38.465
Φ9喷嘴面积 S=63.6
布袋体积 V3=ПXR2XL=31.68立方米
Φ7喷嘴吐出量 Q1=0.185XSXP1X（根号 273/293 ）=3.11L/0.15sec Φ9.......Q2=5.1L/0.15sec
这里本人也不太了解的地方
E1=3.11/31.68=0.099<0.135
E2=5.1/31.68=0.135<0.161<2.0
所以选择Φ 9的喷嘴
再确定数量N=Q/Q2=71/5.1=13 。9=14个
也就是这个电磁脉冲阀能满足14个喷嘴
所以，我们之前所说的20X10的方案，成立
基本上计算部分到此
外型的设计无外乎就是往核心部分罩个罩子
