Raman 拉曼光谱原理及应用

激光共聚焦拉曼光谱仪(raman)的工作原理及应用优势
激光共聚焦拉曼光谱仪（Raman spectroscopy）利用拉曼散射现象来获得样品的信息。

其工作原理如下：
激光激发：激光光源照射在样品上，激发样品中的分子振动和转动。

拉曼散射：样品中的分子在受到激光激发后，会发生拉曼散射。

在这个过程中，一部分光子的能量被转移给样品分子，使得散射光子的能量发生改变，这种能量变化对应于样品分子的振动和转动能级差。

光谱测量：拉曼散射光子的能量变化被测量，生成拉曼光谱。

这个光谱提供了关于样品分子的结构、化学成分、晶体结构等信息。

激光共聚焦拉曼光谱仪的应用优势包括：
非破坏性分析：拉曼光谱是一种非破坏性的分析技术，可以直接对样品进行测试而无需破坏样品。

高灵敏度：拉曼光谱可以检测到样品中的微量成分，具有很高的灵敏度。

高空间分辨率：激光共聚焦技术结合在一起，可以提供高空间分辨率的拉曼光谱图像，对微区域样品的分析提供了可能。

无需或简化样品准备：拉曼光谱不需要复杂的样品准备过程，对样品的要求相对较低，可以节省时间和成本。

多领域应用：拉曼光谱在材料科学、药物研发、生命科学、环境监测等领域都有广泛应用，可以用于分析固体、液体、气体等不同类型的样品。

总的来说，激光共聚焦拉曼光谱仪因其非破坏性、高灵敏度、高空间分辨率等优势，在科学研究和工业领域具有重要的应用价值。

拉曼光谱的原理及应用拉曼光谱是将激发的样品通过分析散射光的频率而得到的一种光谱技术。

它是基于拉曼散射效应，即光与物质相互作用后，光的频率发生变化而产生散射光谱。

拉曼光谱的原理及应用如下。

原理：拉曼散射是指当物质被激发后，光通过与物质分子或晶体相互作用而发生频率改变的现象。

当光与物质相互作用后，其中一部分光的频率会发生变化，其频率的差值与物质分子或晶体的振动和转动能级有关。

这种频率发生变化的光被称为拉曼光，而拉曼光谱则是分析和记录这种光的技术和结果。

应用：1.化学分析：拉曼光谱可以用于分析化学物质的成分、结构和浓度。

不同化学物质的分子结构和振动能级不同，因此它们与光相互作用后会产生不同的拉曼光谱。

通过对比样品的拉曼光谱与数据库中已知物质的拉曼光谱，可以确定样品的成分和结构。

2.材料科学：拉曼光谱在材料科学中有广泛的应用。

例如，可以通过拉曼光谱来分析材料中的应变、晶格缺陷、晶体结构及化学组成等。

由于拉曼光谱对物质的表面敏感性较强，因此它在研究纳米材料和杂质掺杂材料的结构和性质方面特别有用。

3.生物医学：拉曼光谱在生物医学领域有多种应用。

例如，可以使用拉曼光谱来识别肿瘤组织与正常组织的差异，从而在肿瘤诊断和治疗中发挥重要作用。

此外，拉曼光谱还可以用于分析生物分子的结构变化和相互作用，以及研究细胞功能和代谢过程。

4.环境分析：拉曼光谱可以用于环境样品的分析和监测，例如水质、大气污染物、土壤和废物中的化学物质。

通过拉曼光谱技术，可以对这些环境样品中的有机和无机成分进行定性和定量分析，从而提供可靠的环境数据。

5.药品质量检测：拉曼光谱可用于对药物的质量进行快速和准确的检测。

通过对药物样品的拉曼光谱进行分析，可以确定药物的成分、结构和纯度，以保证药物的质量和疗效。

总结：拉曼光谱技术以其非破坏性、快速、准确的特点在各个领域得到广泛应用。

基于拉曼散射现象，拉曼光谱能够提供关于样品成分、结构和相互作用的信息。

它已成为化学、材料科学、生物医学、环境分析和药品质量检测等领域中不可或缺的分析工具，为科研和工业应用提供了重要支持。

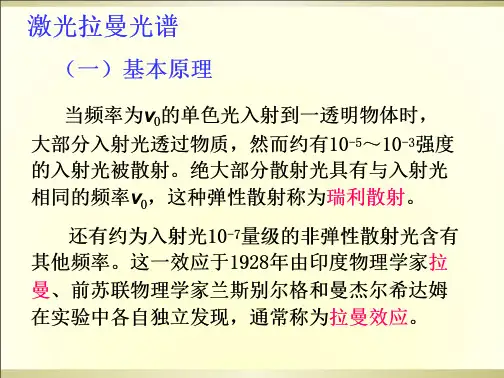

拉曼光谱原理及应用一、拉曼光谱原理拉曼光谱其实是一种很神奇的东西呢。

简单来说呀，当光照射到分子上的时候，会发生散射现象。

大多数的散射光和入射光的频率是一样的，这叫瑞利散射。

但是有一小部分的散射光，它的频率会发生变化，这个就是拉曼散射啦。

这是因为分子在光的作用下发生了振动，导致能量有了变化，从而让散射光的频率变了呢。

分子的不同振动模式就对应着不同的拉曼频率位移，就像每个分子都有自己独特的“指纹”一样。

二、拉曼光谱的应用1. 在化学领域的应用在有机化学里呀，拉曼光谱可以用来确定分子的结构。

比如说有一个新合成的有机化合物，科学家们就可以用拉曼光谱来看看它的化学键啊，官能团之类的。

因为不同的官能团会有不同的拉曼峰位，就像不同的人有不同的身份证号一样准确。

在无机化学中，它能帮助研究无机化合物的晶体结构。

像研究一些金属氧化物，拉曼光谱就能告诉我们这些氧化物里原子的排列方式，是不是很厉害呢？2. 在材料科学中的应用对于新材料的研发，拉曼光谱可是个得力助手。

比如说研究石墨烯这种超级厉害的材料，拉曼光谱可以检测它的层数。

层数不同，拉曼光谱的特征峰就会不一样哦。

在检测材料的应力和应变方面也很有用。

当材料受到外力作用的时候，它的分子结构会发生变化，这种变化就可以通过拉曼光谱反映出来。

就好像材料在向我们诉说它的“委屈”一样。

3. 在生物医学领域的应用在疾病诊断方面有很大的潜力。

比如说检测癌细胞，癌细胞和正常细胞的分子结构是不一样的，拉曼光谱就能捕捉到这种差异，从而帮助医生更早地发现癌症。

在药物研发中也能发挥作用。

可以用来研究药物和生物分子之间的相互作用，就像是在给药物和生物分子之间的“约会”当侦探一样。

4. 在环境科学中的应用检测环境中的污染物。

比如水中的有机污染物，拉曼光谱可以快速地识别出污染物的种类，就像一个超级灵敏的环境卫士。

研究大气中的气溶胶成分。

拉曼光谱能够分析气溶胶里都有哪些物质，这对我们了解大气污染的来源和形成机制是很有帮助的。

拉曼光谱的基本原理和应用拉曼光谱是物理学中的一种光谱分析技术，由印度物理学家拉曼于1928年首次发明并应用于物质分析领域，被誉为光谱分析技术中的“黄金标准”。

它是一种非破坏性的、非接触的分析方法，通过记录分子或晶格振动产生的光散射谱，来确定样品的化学成分和分子结构等信息。

本文将对拉曼光谱的基本原理和应用进行介绍。

1. 基本原理拉曼散射现象，是指当激发光通过物质后，和物质分子（原子）作用，从而使部分光子散射并改变波长和能量的现象。

其中有经典理论和量子理论两种解释方式。

经典理论认为，当入射光作用于分子时，分子会处于一种较稳定的振动状态（低频振动状态），此时来自光的能量被吸收到分子内部，并在其振动中被存储。

当入射光继续辐照分子时，它将对分子中的电荷作用，使分子从初始振动状态转移到不同的振动状态，从而引起辐射吸收和耗散。

这个过程中，散射出来的光子波长与入射光子波长略有不同，这种现象被称为拉曼散射。

量子理论则通过分子内部电子能级的变化来解释拉曼散射。

当光子入射到分子中时，分子内部的电子受到激发，从一个能量级跃迁到另一个高能级状态。

接着，这些高能态电子再从高能级态回到低能级态时，向周围外沿部分辐射自身的能量，并使辐射光的波长发生变化，形成了拉曼散射光谱。

无论是通过经典理论还是通过量子理论来解释拉曼散射，其实质都是把激发光子的能量转换成分子振动的能量，从而实现对分子结构和物质成分的分析。

2. 应用（1）化学分析拉曼光谱在化学分析领域中得到了广泛应用。

它可以快速、准确地确定化合物的成分和结构，对于分析固态、液态、气态样品均可适用。

例如，在制药领域中，分析拉曼光谱可以帮助研究人员了解样品的物质成分和结构，从而更好地控制生产过程和最终成品的质量。

（2）生化学分析拉曼光谱技术在生命科学、医学、环境保护、食品安全等领域也有广泛应用。

通过对生物分子的拉曼光谱进行分析，可以帮助我们研究生物分子的组成、形态、稳定性、相互作用等信息。

Raman光谱学的原理及应用Raman光谱学是一种分析物质结构、成分和状态的重要手段，广泛应用于化学、物理、材料科学、生物医学等领域。

本文将从Raman光谱学的原理、Raman散射过程、仪器及其应用方面进行介绍。

1. Raman光谱学的原理Raman光谱学是基于原子或分子之间的振动引起的散射光的特性来研究物质结构的一种谱学技术。

Raman效应的发现于1928年由印度物理学家拉曼发现，随后被发现的是第二种非弹性散射，称为Raman散射。

Raman光谱学的原理可以简述为：当物质被入射光（通常是激光）照射后，一部分光会散射，并与原有光线的波长有所不同。

若入射的激光波长为λ0，散射的波长为λ，则能够观测到的散射频率为ν=1/λ0 - 1/λ，这种弱的频率变化即为Raman效应。

Raman散射效应的主要来源是分子的振动，其散射光谱与化学键的种类、长度、角度等有关，是一种非常灵敏的分析手段。

由于散射光谱中只包含两个频率（入射光的频率和散射光的频率），非常容易在光谱中找到散射峰，从而可以快速地对样品进行表征和定量分析。

2. Raman散射过程Raman散射是由物质中分子的振动引起的，而分子的振动则是由分子的化学键振动产生的。

当分子被激光照射时，它会吸收激光能量并以分子振动的方式进行能量转换，从而产生一定频率的散射光。

通常情况下，散射光中的波长比激光的波长长或短的数百倍，散射的光也是非常弱的。

Raman散射可以分成两种基本类型：瑞利散射和非弹性散射。

瑞利散射是一种非常常见的散射现象，指的是激光所产生的散射光与入射光的方向和激光波长相同的现象。

而非弹性散射则指散射光与入射光角度或波长不同的现象，其最显著的代表就是Raman散射。

3. Raman仪器及其应用Raman仪器是一种非常高精度的光谱仪，能够测定物质中分子的振动频率和振动模式，从而进行非常精确的定量分析和表征。

它是由一个激光源、一个样品台、一个光谱仪和一个探测器组成的。

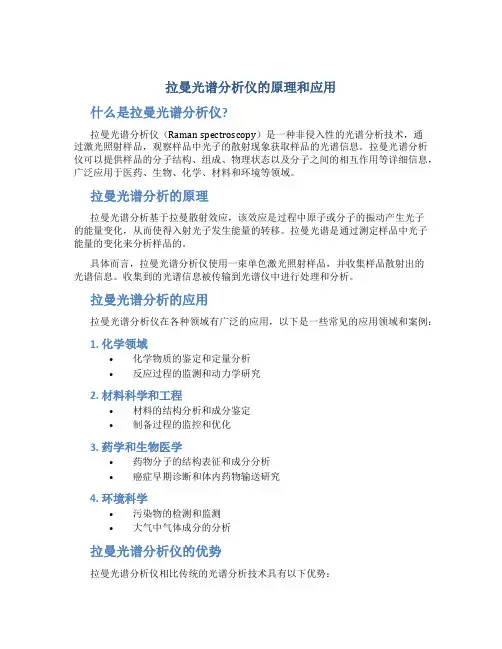

拉曼光谱分析仪的原理和应用什么是拉曼光谱分析仪?拉曼光谱分析仪（Raman spectroscopy）是一种非侵入性的光谱分析技术，通过激光照射样品，观察样品中光子的散射现象获取样品的光谱信息。

拉曼光谱分析仪可以提供样品的分子结构、组成、物理状态以及分子之间的相互作用等详细信息，广泛应用于医药、生物、化学、材料和环境等领域。

拉曼光谱分析的原理拉曼光谱分析基于拉曼散射效应，该效应是过程中原子或分子的振动产生光子的能量变化，从而使得入射光子发生能量的转移。

拉曼光谱是通过测定样品中光子能量的变化来分析样品的。

具体而言，拉曼光谱分析仪使用一束单色激光照射样品，并收集样品散射出的光谱信息。

收集到的光谱信息被传输到光谱仪中进行处理和分析。

拉曼光谱分析的应用拉曼光谱分析仪在各种领域有广泛的应用，以下是一些常见的应用领域和案例：1. 化学领域•化学物质的鉴定和定量分析•反应过程的监测和动力学研究2. 材料科学和工程•材料的结构分析和成分鉴定•制备过程的监控和优化3. 药学和生物医学•药物分子的结构表征和成分分析•癌症早期诊断和体内药物输送研究4. 环境科学•污染物的检测和监测•大气中气体成分的分析拉曼光谱分析仪的优势拉曼光谱分析仪相比传统的光谱分析技术具有以下优势：•非破坏性分析：不需要对样品进行任何处理，避免了样品的破坏。

•快速分析：可以在短时间内获取样品的光谱信息，快速分析样品的组成和结构。

•无需特殊准备：样品不需要进行特殊处理或制备，直接进行分析。

•高灵敏度：能够检测到样品中只有少量的化学成分或污染物。

•高分辨率：可以分析样品中的微观结构和细微变化。

使用拉曼光谱分析仪的步骤使用拉曼光谱分析仪进行实验和分析时，通常依次执行以下步骤：1.准备样品：根据需要准备待分析的样品，不同的样品可能需要不同的处理方法，比如溶解、制片等。

2.设置拉曼光谱分析仪：根据样品和分析要求，设置合适的激光波长、功率和采样参数。

3.放置样品：将样品放置在拉曼光谱分析仪的样品台上，保持样品与激光的光线对准。

Raman仪器的原理和应用1. 原理Raman光谱法是一种基于Raman散射现象的分析技术。

Raman散射是指当光通过物质时，其中一部分光被散射，并且波长发生变化。

这种变化是由于光与物质分子的相互作用导致的，通过测量这种波长变化，可以获得物质分子的信息。

Raman散射现象的发生是由于激光与物质分子间的相互作用。

当光通过物质时，其中一部分光会与分子发生弹性散射。

在散射过程中，光的能量会发生变化，产生Raman散射光。

Raman光谱仪采用激光作为光源，并通过分析散射光的能量变化，可以得到物质分子的结构和化学成分信息。

2. 应用Raman光谱法在许多领域中得到了广泛应用，以下是一些常见的应用领域：2.1 食品安全•Raman光谱法可以用于检测食品中的添加剂和污染物。

通过测量样品的Raman光谱，可以快速准确地鉴定食品中的成分和污染物，并检测到微量的有害物质，保障食品安全。

2.2 药物研发•在药物研发过程中，Raman光谱法可以被用于分析药物的结构和组成。

通过比较药物样品的Raman光谱，可以确定药物的纯度和活性，为药物研发提供重要的参考和指导。

2.3 材料科学•Raman光谱法在材料科学中有广泛的应用。

通过测量材料样品的Raman光谱，可以了解材料的结构、晶格缺陷和性质。

这对于材料的设计和优化具有重要意义。

2.4 生命科学•Raman光谱法在生命科学中的应用也越来越广泛。

通过测量生物样品的Raman光谱，可以分析其分子成分、蛋白质结构和代谢产物。

这对于研究生物体的组成与功能、疾病的诊断与治疗都有重要意义。

2.5 环境监测•Raman光谱法可以用于环境监测，特别是水质检测。

通过测量水样中的Raman光谱，可以快速准确地检测水中的有机物、无机物和污染物。

这对于环境保护和水质治理具有重要意义。

3. 使用Raman仪器的优势使用Raman光谱仪进行分析有以下几个优势：•非破坏性分析：Raman光谱法是一种非破坏性分析技术，可以在不破坏样品的情况下获取有关其化学结构和组成的信息。

拉曼光谱学——原理及应用HORIBA Jobin Yvon北京办事处报告内容¾1-什么是拉曼光谱? –简单介绍¾2-拉曼光谱仪工作原理介绍¾3-拉曼光谱在材料研究中的应用介绍¾4-HORIBA Jobin Yvon拉曼光谱仪简介1928年,印度科学家C.V Raman in首先在CCL 4光谱中发现了当光与分子相互作用后,一部分光的波长会发生改变(颜色发生变化,通过对于这些颜色发生变化的散射光的研究,可以得到分子结构的信息,因此这种效应命名为Raman效应。

时间和发现人?Provided by Prof. D. Mukherjee, Director of Indian Association for the Cultivation of Scienceλlaserλscatter >λlaser瑞利散射λscatter = λlaser 拉曼散射光散射的过程:激光入射到样品,产生散射光。

散射光弹性散射(频率不发生改变-瑞利散射非弹性散射(频率发生改变-拉曼散射2 0004 0006 0008 00010 000I n t e n s i t y (c n t 400 600Raman Shift (cm -1520不同材料的拉曼光谱有各自的不同于其它材料的特征的光谱-特征谱z 为表征和鉴别材料提供了指纹谱z 深入开展光谱学和材料物性研究打下基础133215802000015000100005000100012001400160018002000Wavenumber (cm-1•组分信息•结构信息羰基伸缩线宽=>结晶度碳环伸缩模式乙二醇模式:结构的指示剂B gB gPET的拉曼光谱--官能团拉曼是指纹光谱2000015000100005000500100015002000250030003500νi = νo -ν(cm -1500 1000 1500 2000 2500 3000 3500 20000150001000050000I n t e n s i t y (A .U .OH stretchingCH3 StretchingModesSkeletalBendingCCO modesOH BendingCH3 and CH2 Bending Modes甲醇vs. 乙醇CH 3OH vs.CH 3CH 2OH¾化学组成,污染物探测...¾振动频率可以给出结构的细微变化,对于分子所处的局域环境,比如晶相,局域应力和结晶度等都很敏感¾结构信息(晶体、无定形、同分异构体…定性的信息:拉曼光谱是物质结构的指纹光谱定量的信息:可以通过光谱校正,得到准确的应力大小和浓度分布Band postionband PositionshiftI n t e n s i t yBand WidthRaman shift拉曼光谱的特征拉曼频移峰位与激发波长没有关系3500030000250002000015000100005000I n t e n s i t y (a .u .50010001500200025003000 Wavenumber (cm-1 633 nm250002000015000100005000I n t e n s i t y (a .u . 50010001500200025003000 Wavenumber (cm-1 785 nm 70000600005000040000300002000010000I n t e n s i t y (a .u .50010001500200025003000Wavenumber (cm-1532 nm多激发波长:选择适合的激发波长•一般情况,拉曼光谱是不随激发波长的变化而变化的然而…•I Raman α1/λ4•UV or NIR激发可以避开荧光的干扰•不同λexcitation 可以分析样品不同层的信息2-拉曼光谱仪的工作原理拉曼光谱测量原理:激光样品滤光装置光栅探测器•瑞利滤光片(去除瑞利散射光-颜色不发生改变的光•耦合光路-光照射到样品,收集散射光(大光路和显微光路•光源-(太阳光-Hg灯-激光•光谱仪和探测器一般为单光栅光谱仪和CCD 探测器几个拉曼实验中的重要因素•1-灵敏度•2-光谱分辨率•3-空间分辨率影响:准确性、取谱速度、空间分辨效果不得不说的话——任何一次拉曼光谱实验中都会遇到的问题1 0002 0003 0004 0005 0006 0007 0008 0009 00010 00011 00012 000I n t e n s i t y (c n t200250300350400450500550Raman Shift (cm -1sic11-532 1800sic11-532 60005001 0001 5002 0002 5003 0003 5004 000I n t e n s i t y (c n t555560565570575580585Raman Shift (cm -1sic11-532 1800sic11-532 600分辨率为2 cm -1普通分辨率分辨率为0.65 cm -1高分辨率SiC 的拉曼光谱图光谱分辨率吉林大学样品1 0002 0003 0004 0005 0006 0007 000I n t e n s i t y (c n t2004006008001 0001 2001 4001 6001 800Raman Shift (cm -1CaCO3-1800CaCO3-600红色:分辨率(2cm-1模式兰色:高分辨率(0.65 cm-1模式190200210220230240Raman Shift (cm -1CaCO3-1800CaCO3-600光谱分辨率010 -8567 9966 -219怎样找到一台高分辨的拉曼谱仪?光谱仪的焦长:250mm、300mm、460mm、800mm……2m 密决?空间分辨率(共焦技术共焦针孔微区空间分辨率?非聚焦共焦技术可以实现:•得到更好的横向分辨率(<1µm•极大的提高了纵向分辨率(‾2 µm•有效地减少荧光干扰应用中可以解决:¾微米和亚微米颗粒¾可以研究材料中的包裹体¾XY 和Z 成像: 相分布和结构分布,多层膜样品分析x10351015I n t e n s i t y (c n t-40-30-20-100Z (祄x10-335I n t e n s i t y (c n t10001200140016001800Raman Shift (cm -1700800900I n t e n s i t y (c n t 1000 1200140016001800Raman Shift (cm -1好的共焦状态清晰的界面结果! ——寻找好的共焦技术?高分子多层膜高分子多层膜共焦状态不好界面?05 00010 00015 00020 000I n t e n s i t y (c n t-40-30-20-10Z (祄3-拉曼光谱在材料研究中的应用介绍拉曼光谱应用领域:1:半导体材料; 2:聚合体;3:碳材料; 4:地质学/矿物学/宝石鉴定;5:生命科学; 6:医药;7:化学;8:环境;9:物理10:考古;11:薄膜;12: 法庭科学:违禁药品检查;区分各种颜料,色素,油漆,纤维等;爆炸物的研究;墨迹研究;子弹残留物和地质碎片研究1-聚合物,高分子拉曼光谱应用-鉴定不同材料在纤维材料中通常使用的材料的拉曼光谱100008000600040002000500100015002000250030003500Nylon6尼龙Kevlar合成纤维Pstyrene聚苯乙烯PETPaper纸纤维Ppropylene丙烯PE/EVA聚乙烯Only one point of the sample is illuminated by the laser and the corresponding spectrum is recorded -takes full advantage of confocal filtering DetectorSpectral imagePoint by point illumination : Sample rastering in x and y拉曼光谱成像方法Sample on XY motorised stageGratingImagingAccessories高分子聚合物Video Image of Polymer matrix-Blue box indicates mapped areaRaman Mapping usesthe confocal Ramanmicroscope to analyzediscrete points acrossa sample surface.200015001000500500100015002000Wavenumber (cm-18000600040002000500100015002000Wavenumber (cm-1Single spectrum Component 1Single spectrum Component 2The Raman map consists of the superimposed spectra of the both components.The cursors than can be used to generateRaman mapped imagesBecause of confocality the Raman map can show very exactly the localization of comp. 1 and 2(spatial resolution at λex = 633 nm 0.8 µm lateral and 1.2 µm axial高分子聚合物2030405060L e n g t h Y (祄4050607080Length X (祄Confocal Raman mapped image generated from two different spectral bands observed in the polymer matrix.The software is used to overlay the two component maps, green and blue.White light Image高分子聚合物2-纳米材料0.00.51.01.52.02.53.0I n t e n s i t y (c n t /s e c 5001 0001 5002 000Raman Shift (cm -1碳纳米管研究Radial Breathing ModeTube Diametern Tangential Modes (G-ModesElectronic propertieso D-bandInfo on defectsp不同管径的碳纳米管与不同激发波长共振,因此可以通过不同激发波长研究不同手性和管径的碳纳米管Density of electron statesE n e r g yv 2v 1c 1c 2543210-1-2-3-4-50 2 4 6 8 10ConductionValence玻尔半径e-+d t RadiusTuneable BandgapCNT的拉曼光谱和荧光光谱共点测量250200150100500I n t e n s i t y (c o u n t s /s11001200130014001500Wavelength (nm14012010080604020I n t e n s i t y (c o u n t s /s50010001500Wavenumber (cm-1数据来自Prof. Honda, Tokyo University of SciencePL 光谱和拉曼光谱对于CNT的管径和手性都非常敏感RamanPL由于SWCNTs的发光范围集中在1.0 to 1.6 um, 所以有很大的应用前景. (Arrows mean CNT bandLabRAM 系列可以共点测量Raman 光谱和PL光谱794nm~914nm CCD detector1100nm~1550nm InGaAs detector激发光: 785nmSi 片表面单根碳纳米管分布•SWNTspectra5 祄25303540L e n g t h Y (祄1520253035Length X (祄8060402005 祄25303540L e n g t h Y (祄1520253035Length X (祄151055 祄25303540L e n g t h Y (祄1520253035Length X (祄50403020100157.8264.8167.560 50403020100I n t e n s i t y (a .u . 160180200220240260 Wavenumber (cm-1 262.9-270.6 cm-1 165.6-169.5 cm-1 157.8-161.7 cm-1 RB mode1596.51587.6 1563.55004003002001000I n t e n s i t y (a .u . 15001520154015601580160016201640Wavenumber (cm-11589.51578.05004003002001000I n t e n s i t y (a .u . 15001520154015601580160016201640Wavenumber (cm-12 1594.1 1581.0 5004003002001000I n t e n s i t y (a .u . 15001520154015601580160016201640Wavenumber (cm-1G bandSWCNTs of different d t are isolated on a Si wafer Single SWCNTislands单根GaN 纳米线的偏振拉曼光谱成像[509-552]cm -1A 1(TO[558-575]cm -1E 2(high[509-552]cm -1A 1(TO[558-575]cm -1E 2(highY(ZZY Y(ZZY Y(XXY Y(XXY Jobin-Yvon LabRAM HR800 + inverted microscope, x100, 0.9 NAFrançois Lagugné-Labarthet et al. UniVersitéBordeaux, France3-医药学-药物成分分布这个光谱成像显示了药片中3种成分的分布:淀粉; 纤维素; MgStearate(药物成分.-350-300-250-200-150-100-500Y (祄-300-200-1000X (祄20 祄左图:包裹体白光像点1(绿点:气相对应光谱中的蓝色线点2(红点:液相对应光谱中的红色线4-矿物包裹体中的气泡研究沟槽宽度350 nm,间距250nm.白光像Video image : one spectrum has been recorded each 10 nm.Sample courtesy of ATMEL Rousset/ Universite Paul CEZANNE182022242628L e n g t h Y (祄262830323436Length X (祄有图形的Si片表面应力研究22.722.822.923.0L e n g t h Y (祄30.531.031.532.0Length X (祄3000 2500200015003000250020001500280026002400220020001800I n t e n s i t y (c o u n t s /s 30.531.031.532.0Length X (祄250nm350 nm5-应力研究应力研究(形变-0.8-0.6-0.4-0.200.20.40.60.81-350-250-150-5050150250350Stress (MPaF r e q u e n c y S h i f t (c m -1COMPRESSION TENSION•压应力:键长减小,峰位向高波数方向移动•张应力:键长变长,峰位向低波数方向移动测厚度&无损方法???特殊应用中独辟傒径!!!510152025305165175185195205210.0050.0100.0150.0200.0255005205402000400060008000R a m a n S h i f t (c m -1 Laser Power (mWSpectrum Width (cm -12.6mW 6.5mW 13mW 26mWI n t e n s i t y (a .u .Raman Shift (cm -120040060080010001.52.02.53.03.54.0T h i c k n e s s (μmBeam Spot Position (μmRaman Spectroscopy SEM清华大学微电子系的MEMS器件选择不同激发波长-应力研究Laser WavelengthSi Ge nm nm nm 633300051476219.245731318.7325~10~15244~1Penetration Depth In strain measurement for sSi and SiGe, the laser used will mostly depend on the penetration depth . UV is usually a method of choice due to its little penetration in Silicon and Germanium6-拉曼光谱在欧莱雅产品研发中的应用stratum corneum(5 -15 μmepidermis (40 -1000 μmdermis (1 -4 mmsubcutaneous fat CH2/proteinOH/water20µmSurface: 0µm表面增强拉曼(SERS简介•什么是表面增强? SERS 效应是在激发区域内,由于样品表面或近表面的电磁场的增强导致的拉曼散射信号极大的增强.•怎么得到表面增强?-远小于激发波长的金属颗粒(Au, Ag会使电磁场增强-增强的电磁场可以使在金属颗粒表面的分子拉曼信号极大的增强-激光激发了金属表面的等离子体I‾PRamanP (电子偶极子= α(分子极化率.Ε(内电场活细胞内药物与细胞的相互作用2 祄6004002001000 1200 1400 1600 Wavenumber/ cm-1 Ramanintensity/a.u.freeintracell.*Intensity of the band (*:1296-1306 cm -11000HORIBA Jobin Yvon 拉曼光谱仪介绍专家级 T64000 高性能三级拉曼光谱仪研究级 LabRAM HR (高分辨单级拉曼光谱仪研究级 LabRAM ARAMIS(全自动研究级 LabRAM XploRA(智能型。

拉曼光谱的原理与应用拉曼光谱是一种非常重要的光谱技术，可用于研究物质的结构、功能和相互作用等方面。

它以拉曼散射现象为基础，利用光与物质相互作用而产生的散射光谱来分析物质的化学结构。

本文将详细介绍拉曼光谱的原理、测量方法和应用。

一、拉曼光谱的原理拉曼光谱的原理源于拉曼散射现象，即当入射光线照射到物质上时，部分光线会被物质吸收，部分会经过物质后发生散射。

如果散射光比入射光具有不同的波长，称之为拉曼散射。

在拉曼散射中，散射光的波长可以比原光谱长或短，这种现象称为拉曼效应。

拉曼效应是由于散射光与物质所产生的迈耳振动相互作用而导致的。

当入射光线与物质相互作用时，物质分子的化学键会发生伸缩和扭曲等变形，导致分子内部的原子发生迈耳振动。

这种振动会导致散射光发生波长偏移，即产生拉曼散射。

而这种波长偏移的大小与物质的分子结构和化学键种类等因素有关。

二、拉曼光谱的测量方法拉曼光谱的测量方法通常采用激光散射光谱仪测量。

这种仪器主要由激光器、样品池、光谱仪和探测器等组成。

下面是具体的测量步骤：1. 准备样品。

样品准备是拉曼光谱测量的非常重要的一步。

样品的制备应该避免填充杂质和提高位移的材料。

制备时应进行必要的纯化、淘汰和处理等。

2. 调整仪器。

首先需要调整激光器的出射功率，使其适当。

此外，需要调整样品池和准直器，以保证激光光束斜射物体面上时角度恰当，即使散射光进入探测器。

3. 开始测量。

当准备好样品并调整好仪器后，即可进行拉曼光谱的测量。

在测量前，需要对样品进行预热处理，以确保在测量过程中保持稳定状态。

4. 分析光谱数据。

测量完成后，需要对数据进行分析和处理。

此时应使用适当的软件来处理光谱数据，以确定样品的化学组成、分子结构和功能等信息。

三、拉曼光谱的应用拉曼光谱在材料科学、化学、生命科学、环境科学、地球科学等领域都有广泛的应用。

它可以用于研究各种不同的物质样品，包括有机物、无机物、高分子材料、药物、金属材料、纳米材料等等。

拉曼光谱的基本原理与应用拉曼光谱是一种非破坏性分析技术，由印度物理学家拉曼开创并发展而来。

它通过分析样品所散发的光谱来确定分子结构、化学成分和材料特性等信息。

拉曼光谱具有许多优点，例如不需要样品前处理、非接触式测量、快速、灵敏、精确、可适用于多种材料和环境等，因此广泛应用于化学、生物、材料、环境等领域。

一、拉曼光谱的基本原理拉曼光谱的基本原理是当光通过样品时，与分子间的化学键产生相互作用，部分光子的频率发生差异，即发生频移。

这个频移实际上代表着分子所包含信息的变化，可以通过光谱仪进行解析。

这个过程被称为拉曼散射，是通过散射光的波长来分析物质性质和结构的一种手段。

拉曼光谱的频移称为拉曼位移，它的大小取决于样品分子的种类和化学结构。

对于化学键为单键的分子而言，拉曼位移通常在200~2000 cm-1的范围内。

而对于无规共聚物、芳香化合物和配合物等复杂体系，则有更多不同的频移区域。

这些频移区域被称为谱带或谱线，不同的谱带或谱线对应着不同的化学键和分子振动模式。

二、拉曼光谱的应用1. 化学分析拉曼光谱先进的分析能力使其成为化学分析的理想选择。

它可以快速、非破坏地测量复杂的样品，例如药品、化妆品、有机材料等，并能够提供详细的化学信息，包括分子组成、配位情况、晶格结构等。

拉曼光谱还可用于表征污染物、生物分子、纳米材料等，这些样品对其他技术来说可能难以处理或测量。

2. 生物医学拉曼光谱在生物医学中的应用颇具前景。

生物分子的拉曼光谱曲线能够反映其精细的结构和组成。

例如，蛋白质、脂类、核酸等生物大分子的不同区域都有独特的拉曼光谱表征，可以用来诊断肿瘤、糖尿病、心血管疾病等疾病，同时还可以鉴别不同种类的微生物，提高了生物样品检测和诊疗的准确度。

3. 材料科学由于拉曼光谱可以直接探测化学成分和结构，因此在材料研究领域中应用广泛。

例如，拉曼光谱可以用来表征多种材料的提纯度、结构、形貌等特征，推进制备技术的发展，例如复合材料、微纳米材料、薄膜等。

拉曼光谱仪的应用领域及工作原理拉曼光谱仪的应用领域1、拉曼光谱在化学讨论中的应用拉曼光谱在有机化学方面紧要是用作结构鉴定和分子相互作用的手段，它与红外光谱互为补充，可以辨别特别的结构特征或特征基团。

拉曼位移的大小、强度及拉曼峰形状是鉴定化学键、官能团的紧要依据。

利用偏振特性，拉曼光谱还可以作为分子异构体判定的依据。

在无机化合物中金属离子和配位体间的共价键常具有拉曼活性，由此拉曼光谱可供应有关配位化合物的构成、结构和稳定性等信息。

另外，很多无机化合物具有多种晶型结构，它们具有不同的拉曼活性，因此用拉曼光谱能测定和辨别红外光谱无法完成的无机化合物的晶型结构。

在催化化学中，拉曼光谱能够供应催化剂本身以及表面上物种的结构信息，还可以对催化剂制备过程进行实时讨论。

同时，激光拉曼光谱是讨论电极/溶液界面的结构和性能的紧要方法，能够在分子水平上深入讨论电化学界面结构、吸附和反应等基础问题并应用于电催化、腐蚀和电镀等领域。

2、拉曼光谱在高分子材料中的应用拉曼光谱可供应聚合物材料结构方面的很多紧要信息。

如分子结构与构成、立体规整性、结晶与去向、分子相互作用，以及表面和界面的结构等。

从拉曼峰的宽度可以表征高分子材料的立体化学纯度。

如无规立场试样或头—头，头—尾结构混杂的样品，拉曼峰是弱而宽，而高度有序样品具有强而尖锐的拉曼峰。

讨论内容包括：（1）化学结构和立构性判定：高分子中的C＝C、C—C、S—S、C—S、N—N等骨架对拉曼光谱特别敏感，常用来讨论高分子的化学组份和结构。

（2）组分定量分析：拉曼散射强度与高分子的浓度成线性关系，给高分子组分含量分析带来便利。

（3）晶相与无定形相的表征以及聚合物结晶过程和结晶度的监测。

（4）动力学过程讨论：伴随高分子反应的动力学过程如聚合、裂解、水解和结晶等。

相应的拉曼光谱某些特征谱带会有强度的更改。

（5）高分子取向讨论：高分子链的各向异性必定带来对光散射的各向异性，测量分子的拉曼带退偏比可以得到分子构型或构象等方面的紧要信息。

拉曼光谱仪原理及应用拉曼光谱是一种非常重要的光谱分析技术，它可以用于物质的结构分析、成分鉴定、化学反应动力学研究等领域。

拉曼光谱仪是实现拉曼光谱分析的关键设备，下面我们将介绍拉曼光谱仪的原理及应用。

1. 拉曼光谱仪原理。

拉曼光谱是指物质受到激发光的照射后，散射光中出现了频率改变的现象。

这种频率改变是由于物质的分子振动和转动引起的，称为拉曼散射。

拉曼光谱仪利用拉曼散射现象进行光谱分析，其原理主要包括激发光源、样品、光谱仪和数据处理系统四个部分。

激发光源通常采用激光器，通过单色器产生单色激发光，照射到样品上。

样品受到激发光的激发后，会发生拉曼散射，产生频率改变的散射光。

光谱仪通过单色器和光电倍增管等光学元件收集和分析样品散射光的频率变化，得到拉曼光谱图谱。

数据处理系统对光谱图谱进行处理和分析，得到样品的拉曼光谱信息。

2. 拉曼光谱仪应用。

拉曼光谱仪在化学、生物、材料、环境等领域具有广泛的应用价值。

在化学领域，拉曼光谱仪可以用于物质的结构表征、化学反应动力学研究、药物分析等方面。

在生物领域，拉曼光谱仪可以用于生物分子的结构分析、生物标志物的检测、细胞成分的定量分析等方面。

在材料领域，拉曼光谱仪可以用于材料的成分鉴定、晶体结构分析、表面和界面分析等方面。

在环境领域，拉曼光谱仪可以用于环境污染物的检测、土壤和水质分析、大气颗粒物的监测等方面。

除此之外，拉曼光谱仪还可以应用于食品安全检测、药品质量控制、文物保护等领域。

随着科学技术的不断发展，拉曼光谱仪的应用领域将会越来越广泛，为人类社会的发展进步提供更多的支持和帮助。

总结而言，拉曼光谱仪作为一种重要的光谱分析设备，其原理和应用具有重要的科学研究和实际应用价值。

通过对拉曼光谱仪的深入了解和应用，我们可以更好地开展物质的分析和研究工作，为人类社会的发展进步做出更大的贡献。
