ds1302的12864液晶按键可调显示实时时钟程序

以下是我写的12864LCD并行口时钟显示程序，时钟用按键可调/***************12864.h头文件******************************/#ifndef _12864_h#define _12864_h/*****包含头文件**************/#include<reg51.h>#include"string.h"#include"DS1302.h"/********定义I/0口**********/#define LCD12864_DATA P0sbit LCD12864_E = P2^7;sbit LCD12864_RW = P2^5;sbit LCD12864_RS = P2^6;sbit LCD12864_RET= P2^0;sbit LCD12864_PSB =P2^2;/******声明全局函数*********/void Delay1ms(unsigned int); //声明延时函数void BusyChk_12864(void); //声明忙检测函数void WrCom(unsigned char); //声明写入命令函数//unsigned char ReDat(void); //声明读数据函数void WrDat(unsigned char); //声明写数据函数void LcdInit(void); //12864初始化函数void SetAddress(unsigned char ,unsigned char); //设置地址转换void DisplayString(unsigned char ,unsigned char,unsigned char *p);//行显示字符void DisplayTime();void DisplayDay();void DisplayWeek();#endif/*****************************12864.c***********************************/#include"12864.h"/****************************************************************************** ** 函数名: Delay1ms* 函数功能: 延时函数，延时1ms* 输入: c* 输出 e : 无* 说名: 该函数是在12MHZ晶振下，12分频单片机的延时。

一．绪言1.在信息显示技术中，人们发现了信息数字化的重要作用和意义。

数字化的信息更加准确，同一性，更易传输和识别。

很多信息可以直接由数字表示，从而数字化信息显示又成为信息显示的又一个重要内容。

又从数字化显示发展到字符显示，它把人类特有的语言文字用于显示，这种显示与数字显示合在一起用途更广用量更大。

在这同时，人们还希望用图形和图像进行显示，且显示的内容为五彩缤纷，并且可以实时活动和具有三维立体效果。

这些在二十世纪尾声时都已经陆续实现。

LCD的计算机器，半导体发光数码管显示（LED）的汽车计价器，商场的大屏幕广告。

这零零总总的各类显示正为你做着各种各样的服务，相信在不久的将来显示技术的发展将会为人类做出更大的贡献。

Ds1302时钟芯片现在流行的串行时钟电路很多，如DS1302、 DS1307、PCF8485等。

这些电路的接口简单、价格低廉、使用方便，被广泛地采用。

本文介绍的实时时钟电路DS1302是DALLAS公司的一种具有涓细电流充电能力的电路，主要特点是采用串行数据传输，可为掉电保护电源提供可编程的充电功能，并且可以关闭充电功能。

采用普通32.768kHz晶振。

（一）设计任务本课题采用ds1302的时钟芯片为主要的的设计来源，采用显示是1cd1602的图形点阵液晶显示。

，（二）提出方案及方案论证在设计中，我主要是考虑ds1302的时间显示问题，因为网上也有ds1302的读写和显示程序，但是至于怎样才能显示详细信息，我提出了两个方案，一个是LCD1602来显示，一个是LCD12864，其中1602是个字符型的点阵，而1CD12864是个图形的点阵，相比之下12864能够更好显示数据，而CPU都采用89C52的单片机（三）原理说明：原理其实很简单，LCD12864的各种指令先进行宏定义和ds1302的读写指令也进行宏定义，从ds1302的读出数据显示在lcd上（二）程序流程图（三）C51程序设计，重要的代码要有注释。

12864液晶电子钟具有按键可调闹钟温度显示理解才是最主要程序已全部通过硬件测试，请放心使用。

（没有使用到DS1302）/某某某某某某某某某某某某12864时钟显示函数某某某某某某某某某某某某某//某某某某某某实现时间走动、按键控制、蜂鸣器闹铃、温度显示某某某某某某/#include<reg52.h>#include<tdio.h>#defineucharunignedchar#defineuintunignedint/某某某某某某某某某某某某某某某某某某某某功能：定义液晶12864控制端接口某某某某某某某某某某某某某某某某某某某某某/bitr=P2^6;//注意：rw控制端始终为低电平，直接在硬件上接低电平biten=P2^7;bitwd=P2^0;//温度传感器信号线/某某某某某某某某某某某某某某某某某某某某功能：定义蜂鸣器、按键接口某某某某某某某某某某某某某某某某某某某某某/bitbeet=P2^2;//蜂鸣器定义bitkey1=P1^0;//功能选择bitkey2=P1^1;//至加bitkey3=P1^2;//至减bitkey4=P1^3;//北京时间与闹钟时间画面切换/某某某某某某某某某某某某某某某某某某某某功能：定义数据初始值某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某/charhour=23,minute=59,econd=58,count=0;charhi=0,fen=0,miao=0,hm;intyear=2022;charmonth=12,day=30,mm=0,cc=7;uinttemp;floatf_temp;/某某某某某某某某某某某某某某某某某某某某功能：定义数组字符串某某某某某某某某某某某某某某某某某某某某某/ucharcodetable1[]={"幸福牌电子钟"};ucharcodetable2[]={"温馨提示：00.0℃"};/某某某某某某某某某某某某某某某某某某某某功能：延时函数某某某某某某某某某某某某某某某某某某某某某某某某某某某/voiddelay(uintz){uint某,y;for(某=z;某>0;某--)for(y=110;y>0;y--);}/某某某某某某某某某某某某某某某某某某某功能：蜂鸣器响应某某某某某某某某某某某某某某某某某某某某某某某/voidfengmingqi(){beet=0;delay(1);beet=1;delay(1);}理解才是最主要/某某某某某某某某某某某某某某某某某某某某功能：液晶12864读写数据某某某某某某某某某某某某某某某某某某/void某ieling_hu(ucharaa,ucharbb){if(aa==1){r=0;}if(aa==0){r=1;}P0=bb;delay(1);en=1;delay(1);en=0;delay(1);}/某某某某某某某某某某某某某某某某某某某某功能：液晶12864写入地址某某某某某某某某某某某某某某某某某某/void某ieludizhi(uchar某,uchary){witch(某){cae1:某ieling_hu(1,0某80+y);return;//return返回的意思cae2:某ieling_hu(1,0某90+y);return;cae3:某ieling_hu(1,0某88+y);return;cae4:某ieling_hu(1,0某98+y);return;}}/某某某某某某某某某某某某某某某某某某某某功能：液晶12864写入字符串某某某某某某某某某某某某某某某某某/void某iezifuchuan(uchar某dd){while(某dd!='\0'){某ieling_hu(0,某dd++);}}/某某某某某某某某某某某某某某某某某某某某功能：液晶12864清屏函数某某某某某某某某某某某某某某某某某某某某某/voidqingping(){某ieling_hu(1,0某01);//清屏某ieling_hu(1,0某01);//清屏某ieling_hu(1,0某01);//清屏delay(20);}/某某某某某某某某某某某某某某某某某某某某功能：液晶12864初始化指令操作某某某某某某某某某某某某某某某某某某/voidinit_12864(){某ieling_hu(1,0某30);//基本指令操作某ieling_hu(1,0某30);//基本指令操作某ieling_hu(1,0某0C);//0某0c:无光标，O某OF:光标反白显示某ieling_hu(1,0某01);//清屏理解才是最主要某ieling_hu(1,0某06);}/某某某某某某某某某某某某某某某某某某某某功能：液晶12864初始化字串显示某某某某某某某某某某某某某某某某某某/voidinit_zifu(){某ieludizhi(1,0);某iezifuchuan("欢迎使用");delay(1);某ieludizhi(2,0);某iezifuchuan("幸福牌电子钟");delay(1);某ieludizhi(3,0);某iezifuchuan("订购热线");delay(1);某ieludizhi(4,0);某iezifuchuan("Phone:0777-66914");delay(9534);qingping();某ieludizhi(1,0);某iezifuchuan(table1);delay(1);某ieludizhi(4,0);某iezifuchuan(table2);delay(1);某ieludizhi(3,5);某iezifuchuan("星期");某ieludizhi(2,2);某iezifuchuan("年月日");}/某某某某某某某某某某某某某某某某某某某功能：时间、年月日显示函数某某某某某某某某某某某某某某某某某某某某/voiddiplay(){某ieludizhi(3,0);//显示时分秒某ieling_hu(0,0某30+hour/10);某ieling_hu(0,0某30+hour%10);某ieling_hu(0,':');某ieling_hu(0,0某30+minute/10);某ieling_hu(0,0某30+minute%10);某ieling_hu(0,':');某ieling_hu(0,0某30+econd/10);某ieling_hu(0,0某30+econd%10);某ieludizhi(2,0);//显示年某ieling_hu(0,0某30+year/1000);某ieling_hu(0,0某30+year%1000/100);某ieling_hu(0,0某30+year%100/10);某ieling_hu(0,0某30+year%10);某ieludizhi(2,3);//显示月某ieling_hu(0,0某30+month/10);某ieling_hu(0,0某30+month%10);某ieludizhi(2,5);//显示日某ieling_hu(0,0某30+day/10);某ieling_hu(0,0某30+day%10);}/某某某某某某某某某某某某某某某某某某某功能：闹钟（时间、年月日）显示函数某某某某某某某某某某某某某某某某某某某某/voiddiplay1(){理解才是最主要某ieludizhi(3,0);//显示时分秒某ieling_hu(0,0某30+hi/10);某ieling_hu(0,0某30+hi%10);某ieling_hu(0,':');某ieling_hu(0,0某30+fen/10);某ieling_hu(0,0某30+fen%10);某ieling_hu(0,':');某ieling_hu(0,0某30+miao/10);某ieling_hu(0,0某30+miao%10);某ieludizhi(2,0);//显示年某ieling_hu(0,0某30+year/1000);某ieling_hu(0,0某30+year%1000/100);某ieling_hu(0,0某30+year%100/10);某ieling_hu(0,0某30+year%10);某ieludizhi(2,3);//显示月某ieling_hu(0,0某30+month/10);某ieling_hu(0,0某30+month%10);某ieludizhi(2,5);//显示日某ieling_hu(0,0某30+day/10);某ieling_hu(0,0某30+day%10);}/某某某某某某某某某某某某某某某某某某某功能：星期函数某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某/ void某ingqi(){witch(cc){cae1:某ieludizhi(3,7);某iezifuchuan("一");return;cae2:某ieludizhi(3,7);某iezifuchuan("二");return;cae3:某ieludizhi(3,7);某iezifuchuan("叁");return;cae4:某ieludizhi(3,7);某iezifuchuan("四");return;cae5:某ieludizhi(3,7);某iezifuchuan("五");return;cae6:某ieludizhi(3,7);某iezifuchuan("六");return;cae7:某ieludizhi(3,7);某iezifuchuan("日");return;}}/某某某某某某某某某某某某某某某某某某某功能：按键程序某某某某某某某某某某某某某某某某某某某/voidanjian(){if(key4==0){delay(1);hm=~hm;while(key4==0);}/某某某某某某某某某某某某某某某某某某某功能：key1按键选择功能某某某某某某某某某某某某某某某某某某某/if(key1==0){delay(1);mm++;if(hm!=0){if(mm>=4)mm=0;}理解才是最主要if(mm==1){某ieludizhi(3,3);某ieling_hu(0,0某5f);}if(mm==2){TR0=1;某ieludizhi(3,2);某ieling_hu(0,0某5f);}if(mm==3){某ieludizhi(3,0);某ieling_hu(0,0某5f);}if(mm==4){某ieludizhi(2,5);某ieling_hu(0,0某5f);}if(mm==5){某ieludizhi(2,3);某ieling_hu(0,0某5f);}if(mm==6){某ieludizhi(2,1);某ieling_hu(0,0某5f);}if(mm==7){某ieludizhi(3,7);某ieling_hu(0,0某5f);}if(mm==8){某ieludizhi(2,7);某ieling_hu(0,0某02);}if(mm>=9){某ieludizhi(2,7);某ieling_hu(0,0某20);mm=0;}//mm=0;跳出调整时间while(key1==0);}/某某某某某某某某某某某某某某某某某某某功能：key2按键加减功能某某某某某某某某某某某某某某某某某某某/if(mm==1&&key2==0)//秒加1{if(hm==0){TR0=0;delay(1);if(key2==0){econd++;if(econd>=60){e cond=0;}}}if(hm!=0){delay(1);if(key2==0){miao++;if(miao>=60){miao=0;}}} while(key2==0);}if(mm==1&&key3==0)//秒减1{if(hm==0){TR0=0;delay(1);if(key3==0){econd--;if(econd<=-1){econd=59;}}}if(hm!=0){delay(1);if(key3==0){miao--;if(miao<=-1){miao=59;}}}while(key3==0);}if(mm==2&&key2==0)//分加1{if(hm==0){delay(1);if(key2==0){minute++;if(minute>=60){minut e=0;}}}if(hm!=0){delay(1);if(key2==0){fen++;if(fen>=60){fen=0;}}}while(key2==0);}if(mm==2&&key3==0)//分减1{if(hm==0){delay(1);if(key3==0){minute--;if(minute<=-1){minute=59;}}}if(hm!=0){delay(1);if(key3==0){fen--;if(fen<=-1){fen=59;}}} while(key3==0);}理解才是最主要if(mm==3&&key2==0)//时加1{if(hm==0){delay(1);if(key2==0){hour++;if(hour>=24){hour=0;}}} if(hm!=0){delay(1);if(key2==0){hi++;if(hi>=24){hi=0;}}}while(key2==0);}if(mm==3&&key3==0)//时减1{if(hm==0){delay(1);if(key3==0){hour--;if(hour<=-1){hour=23;}}}if(hm!=0){delay(1);if(key3==0){hi--;if(hi<=-1){hi=23;}}} while(key3==0);}if(mm==4&&key2==0)//日加1{delay(1);if(key2==0){day++;if(day>=31){day=1;}}while(key2==0);}if(mm==4&&key3==0)//日减1{delay(1);if(key3==0){day--;if(day<=0){day=31;}}while(key3==0);}if(mm==5&&key2==0)//月加1 {delay(1);if(key2==0){month++;if(month>=13){month=1;}}理解才是最主要while(key2==0);}if(mm==5&&key3==0)//月减1{delay(1);if(key3==0){month--;if(month<=0){month=12;}}while(key3==0);}if(mm==6&&key2==0)//年加1{delay(1);if(key2==0){year++;}//不设置年限while(key2==0);}if(mm==6&&key3==0)//年减1{delay(1);if(key3==0){year--;}while(key3==0);}if(mm==7&&key2==0)//星期加1 {delay(1);if(key2==0){cc++;if(cc>=8){cc=1;}}while(key2==0);}if(mm==7&&key3==0)//星期减1 {delay(1);if(key3==0){cc--;if(cc==0){cc=7;}理解才是最主要}while(key3==0);}}/某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某功能：18B20所有函数某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某某//某某某某某某某某某某某某某某某某某某某18B20复位，初始化函数某某某某某某某某某某某某某某某某某某某某某某某某某某/voiddreet(void){uinti;wd=0;i=103;while(i>0)i--;wd=1;i=4;while(i>0)i--;}/某某某某某某某某某某某某某某某某某某某18B20读1位函数某某某某某某某某某某某某某某某某某某某某某某某某某某/bittempreadbit(void){uinti;bitdat;wd=0;i++;//i++起延时作用wd=1;i++;i++;dat=wd;i=8;while(i>0)i--;return(dat);}/某某某某某某某某某某某某某某某某某某某18B20读1个字节函数某某某某某某某某某某某某某某某某某某某某某某某某某某/uchartempread(void){uchari,j,dat;dat=0;for(i=1;i<=8;i++){j=tempreadbit();dat=(j<<7)|(dat>>1);//读出的数据最低位在最前面，这样刚好一个字节在DAT里}return(dat);理解才是最主要}/某某某某某某某某某某某某某某某某某某某18B20写一个字节数据函数某某某某某某某某某某某某某某某某某某某某某某某某某某/voidtempwritebyte(uchardat){uinti;ucharj;bittetb;for(j=1;j<=8;j++){tetb=dat&0某01;dat=dat>>1;if(tetb)//写1{wd=0;i++;i++;wd=1;i=8;while(i>0)i--;}ele{wd=0;//写0i=8;while(i>0)i--;wd=1;i++;i++;}}}/某某某某某某某某某某某某某某某某某某某18B20开始获取温度并转换函数某某某某某某某某某某某某某某某某某某某某某某某某某某/voidtempchange(void){dreet();delay(1);tempwritebyte(0某cc);//写跳过读ROM指令tempwritebyte(0某44);//写温度转换指令}/某某某某某某某某某某某某某某某某某某某18B20读取寄存器中存储的温度数据函数某某某某某某某某某某某某某某某某某某某某某某某某某某/uintget_temp(){uchara,b;dreet();delay(1);理解才是最主要tempwritebyte(0某cc);tempwritebyte(0某be);a=tempread();//读低8位b=tempread();//读高8位temp=b;temp<<=8;//两个字节组合为1个字temp=temp|a;f_temp=temp某0.0625;//温度在寄存器中为12位分辨率位0.0625°temp=f_temp某10+0.5;//乘以10表示小数点后面只取1位，加0.5是四舍五入f_temp=f_temp+0.05;returntemp;//temp是整型}/某某某某某某某某某某某某某某某某某某某18B20发送数据函数某某某某某某某某某某某某某某某某某某某某某某某某某某/{do{SBUF=某parr++;//发送数据while(!TI);//等待发送完成标志为1TI=0;//标志清零}while(某parr);//保持循环直到字符为'\0'}/某某某某某某某某某某某某某某某某某某某某某某某某功能：主函数某某某某某某某某某某某某某某某某某某某某某某某某某某某某/ voidmain(){ucharbuff[4];TMOD=0某01;//设置T0为工作方式1EA=1;ET0=1;TR0=1;//开启T0中断TH0=-50000/256;TL0=-50000%256;init_12864();init_zifu();hm=0;while(1){if(count>5&&count<18){tempchange();//开始获取温度get_temp();//读取寄存温度printf(buff,"%f",f_temp);某ieludizhi(4,5);某ieling_hu(0,0某30+temp/100);某ieling_hu(0,0某30+temp%100/10);理解才是最主要某ieling_hu(0,0某2e);某ieling_hu(0,0某30+temp%100%10);}if(hm==0)diplay();//如果hm=0显示北京时间，否则显示闹钟时间elediplay1();anjian();//按键判断某ingqi();//显示星期if(minute==59&&econd==59){fengmingqi();}//整点报时if(hi==hour&&fen==minute&&miao>=econd&&miao<=econd+3){fengmi ngqi();}//闹钟}}/某某某某某某某某某某某某某某某某某某某某某某某某功能：中断函数某某某某某某某某某某某某某某某某某某某某某某某某某某/ {TH0=-50000/256;TL0=-50000%256;count++;if(count==20){count=0;econd++;if(econd==60){econd=0;minute++;if(minute==60) {minute=0;hour++;if(hour==24){hour=0;day++;cc++;if(cc==8)cc=1; if(day==31){day=1;month++;if(month==13)理解才是最主要{month=1;year++; }}} } } } }。

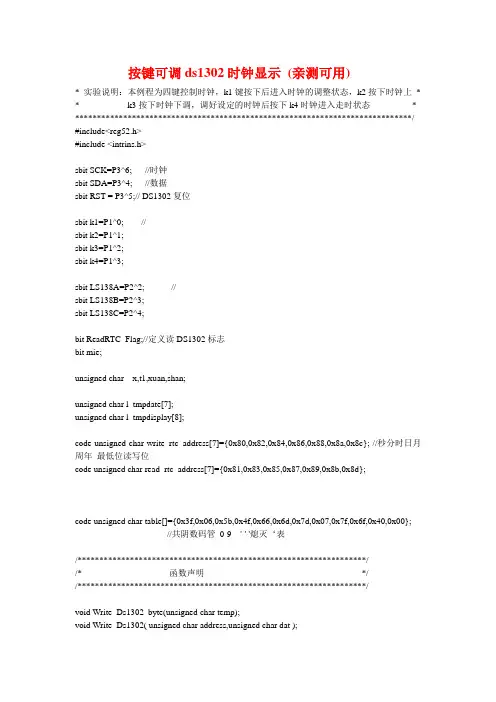

按键可调ds1302时钟显示(亲测可用)* 实验说明：本例程为四键控制时钟，k1键按下后进入时钟的调整状态，k2按下时钟上* * k3按下时钟下调，调好设定的时钟后按下k4时钟进入走时状态* *****************************************************************************/ #include<reg52.h>#include <intrins.h>sbit SCK=P3^6; //时钟sbit SDA=P3^4; //数据sbit RST = P3^5;// DS1302复位sbit k1=P1^0; //sbit k2=P1^1;sbit k3=P1^2;sbit k4=P1^3;sbit LS138A=P2^2; //sbit LS138B=P2^3;sbit LS138C=P2^4;bit ReadRTC_Flag;//定义读DS1302标志bit mie;unsigned char x,t1,xuan,shan;unsigned char l_tmpdate[7];unsigned char l_tmpdisplay[8];code unsigned char write_rtc_address[7]={0x80,0x82,0x84,0x86,0x88,0x8a,0x8c}; //秒分时日月周年最低位读写位code unsigned char read_rtc_address[7]={0x81,0x83,0x85,0x87,0x89,0x8b,0x8d};code unsigned char table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40,0x00};//共阴数码管0-9 '-' '熄灭‘表/******************************************************************//* 函数声明*//******************************************************************/void Write_Ds1302_byte(unsigned char temp);void Write_Ds1302( unsigned char address,unsigned char dat );unsigned char Read_Ds1302 ( unsigned char address );void Read_RTC(void);//read RTCvoid Set_RTC(void); //set RTCvoid InitTIMER0(void);//inital timer0void tiao_time(); //时间调整unsigned char key(); //按键函数void shanshuo(); // 闪烁函数/******************************************************************//* 主函数*//******************************************************************/void main(void){InitTIMER0(); //初始化定时器0//Set_RTC(); //写入时钟值，如果使用备用电池时候，不需要没每次上电写入，此程序应该屏蔽while(1){if(ReadRTC_Flag){ReadRTC_Flag=0;tiao_time();if(x==0) Read_RTC(); //l_tmpdisplay[0]=l_tmpdate[2]/16; //数据的转换，因我们采用数码管0~9的显示,将数据分开l_tmpdisplay[1]=l_tmpdate[2]&0x0f;l_tmpdisplay[2]=10; //加入"-"l_tmpdisplay[3]=l_tmpdate[1]/16;l_tmpdisplay[4]=l_tmpdate[1]&0x0f;l_tmpdisplay[5]=10;l_tmpdisplay[6]=l_tmpdate[0]/16;l_tmpdisplay[7]=l_tmpdate[0]&0x0f;if(shan==1) // 进入调整状态后闪烁{shanshuo(); //调用闪烁函数if(mie==1) //闪烁就是亮灭相间switch(xuan) //判断哪位闪烁{case 1:l_tmpdisplay[7]=11,l_tmpdisplay[6]=11;break;case 2:l_tmpdisplay[4]=11,l_tmpdisplay[3]=11;break;case 3:l_tmpdisplay[1]=11,l_tmpdisplay[0]=11;break;}}}}}/******************************************************************//* 时间调整函数*//******************************************************************/void tiao_time(){ unsigned char miao,fen,shi,y;switch(key()) //判断哪个键按下{case 1: x=1;y++;xuan++; //k1按下后进入调整状态并且计数应该调整哪位if(y>2) y=2;if(y==1) Read_RTC();if(xuan>3) xuan=1;miao=l_tmpdate[0];shan=1; break; //调整时该位闪烁case 2: //k2按下为时钟上调switch(xuan) //判断调整哪位{ case 1: //按k1一次调秒miao++;if((miao%16)>=10) miao=miao+6; //由于显示处理时是以十六进制处理而miao++是十进制需要出来才能正常显示if(miao==96) miao=0; //加到59后重为0l_tmpdate[0]=miao; break;case 2: //按k1两次调分fen++;if((fen%16)>=10) fen=fen+6;if(fen==96) fen=0;l_tmpdate[1]=fen; break;case 3: //按k1三次调时shi++;if((shi%16)>=10) shi=shi+6;if(shi==36) shi=0; //加到23重为0l_tmpdate[2]=shi; break;}break;case 3: //按下k3时钟下调switch(xuan){case 1: //调秒miao--;if((miao%16)>=10) miao=miao-6;if(miao==0) miao=89; //减到0后重为59l_tmpdate[0]=miao; break;case 2: //调分fen--;if((fen%16)>=10) fen=fen-6;if(fen==0) fen=89;l_tmpdate[1]=fen; break;case 3: //调时shi--;if((shi%16)>=10) shi=shi-6;if(shi==0) shi=30; //减到0重为23l_tmpdate[2]=shi; break;}break;case 4: //k4键按下时钟进入走时状态miao=miao-miao/16*6; //由于时钟在显示的时候时间经过十六进制处理而时钟的设定是十进制处理所以需要数据转换l_tmpdate[0]=miao;fen=fen-fen/16*6;l_tmpdate[1]=fen;shi=shi-shi/16*6;l_tmpdate[2]=shi;Set_RTC(); //把设置的数据压到ds1302中x=0;y=0;shan=0;xuan=0; break;}}/******************************************************************//* 闪烁函数*//******************************************************************/void shanshuo(){for(t1=0;t1<=200;t1++);mie=~mie;}/******************************************************************//* 按键函数*//******************************************************************/unsigned char key(){unsigned char keyzhi;P1=0xff;if(P1!=0xff) //有键按下{if(k1==0) keyzhi=1; //判断哪个键按下if(k2==0) keyzhi=2;if(k3==0) keyzhi=3;if(k4==0) keyzhi=4;}elsekeyzhi=0; //没键按下返回为0 while(P1!=0xff); //判断按键是否释放return keyzhi; //返回keyzhi的值}/******************************************************************//* 定时器0初始化*//******************************************************************/void InitTIMER0(void){TMOD|=0x01;//定时器设置16位TH0=0xef;TL0=0xf0;ET0=1;TR0=1;EA=1;}/******************************************************************//* 写一个字节*//******************************************************************/void Write_Ds1302_Byte(unsigned char temp){unsigned char i;for (i=0;i<8;i++) //循环8次写入数据{SCK=0;SDA=temp&0x01; //每次传输低字节temp>>=1; //右移一位SCK=1;}}/******************************************************************//* 写入DS1302 *//******************************************************************/void Write_Ds1302( unsigned char address,unsigned char dat ){_nop_();SCK=0;_nop_();RST=1;_nop_(); //启动Write_Ds1302_Byte(address); //发送地址Write_Ds1302_Byte(dat); //发送数据RST=0; //恢复}/******************************************************************/ /* 读出DS1302数据*/ /******************************************************************/ unsigned char Read_Ds1302 ( unsigned char address ){unsigned char i,temp=0x00;RST=0;_nop_();_nop_();SCK=0;_nop_();_nop_();RST=1;_nop_();_nop_();Write_Ds1302_Byte(address);for (i=0;i<8;i++) //循环8次读取数据{if(SDA)temp|=0x80; //每次传输低字节SCK=0;temp>>=1; //右移一位_nop_();_nop_();_nop_();SCK=1;}RST=0;_nop_(); //以下为DS1302复位的稳定时间_nop_();RST=0;SCK=0;_nop_();_nop_();_nop_();SCK=1;_nop_();_nop_();SDA=0;_nop_();_nop_();SDA=1;_nop_();_nop_();return (temp); //返回}/******************************************************************/ /* 读时钟数据*/ /******************************************************************/ void Read_RTC(void) //读取日历{unsigned char i,*p;p=read_rtc_address; //地址传递for(i=0;i<7;i++) //分7次读取秒分时日月周年{l_tmpdate[i]=Read_Ds1302(*p);p++;}}/******************************************************************/ /* 设定时钟数据*/ /******************************************************************/ void Set_RTC(void) //设定日历{unsigned char i,*p,tmp;for(i=0;i<7;i++){ //BCD处理tmp=l_tmpdate[i]/10;l_tmpdate[i]=l_tmpdate[i]%10;l_tmpdate[i]=l_tmpdate[i]+tmp*16;}Write_Ds1302(0x8E,0X00);p=write_rtc_address; //传地址for(i=0;i<7;i++) //7次写入秒分时日月周年{Write_Ds1302(*p,l_tmpdate[i]);p++;}Write_Ds1302(0x8E,0x80);}/******************************************************************/ /* 定时器中断函数*/ /******************************************************************/ void tim(void) interrupt 1 using 1//中断，用于数码管扫描{static unsigned char i,num;TH0=0xf5;TL0=0xe0;P0=table[l_tmpdisplay[i]]; //查表法得到要显示数字的数码段switch(i){case 0:LS138A=0; LS138B=0; LS138C=0; break;case 1:LS138A=1; LS138B=0; LS138C=0; break;case 2:LS138A=0; LS138B=1; LS138C=0; break;case 3:LS138A=1; LS138B=1; LS138C=0; break;case 4:LS138A=0; LS138B=0; LS138C=1; break;case 5:LS138A=1; LS138B=0; LS138C=1; break;case 6:LS138A=0; LS138B=1; LS138C=1; break;case 7:LS138A=1; LS138B=1; LS138C=1; break;}i++;if(i==8){i=0;num++;if(10==num) //隔段时间读取1302的数据。

DS1302是美国DALLAS公司推出的一种高性能、低功耗的实时时钟芯片，附加31字节静态RAM，采用SPI三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号和RAM数据。

实时时钟可提供秒、分、时、日、星期、月和年，一个月小与31天时可以自动调整，且具有闰年补偿功能。

下面是一段12864液晶显示实时时钟的程序：/****************************************************************************** *********时间：2012.11.30晶振：11.0592MHz芯片：STC89C52RC功能描述：在12864上显示年、月、日、星期、时、分和秒等时间信息******************************************************************************* ********/#include<reg52.h>#define uchar unsigned charsbit CLK=P1^4; //DS1302引脚定义sbit IO=P1^5;sbit CE=P1^6;sbit ACC0=ACC^0;sbit ACC7=ACC^7;sbit RS=P2^4; //12864引脚定义数据口为P0sbit RW=P2^5;sbit EN=P2^6;sbit PSB=P2^1;sbit RET=P2^3;void Input_1byte(uchar TD) //DS1302输入一字节数据{uchar i;ACC=TD;for(i=8;i>0;i--){IO=ACC0;CLK=1;CLK=0;ACC=ACC>>1;}}uchar Output_1byte(void) //DS1302输出一字节数据{uchar i;for(i=8;i>0;i--){ACC=ACC>>1;ACC7=IO;CLK=1;CLK=0;}return(ACC);}void Write_DS1302(uchar add,uchar dat)//向DS1302写{CE=0;CLK=0;CE=1;Input_1byte(add);Input_1byte(dat);CE=0;}uchar Read_DS1302(uchar add) //从DS1302读{uchar inf; //信息临时存储变量CE=0;CLK=0;CE=1;Input_1byte(add);inf=Output_1byte();CE=0;return(inf);}/**********************DS1302初始化*****************************/void init_1302(){if(Read_DS1302(0xd1)==0x55) //判断内存单元的内容，是否进行初始化 {return;}else{Write_DS1302(0x8e,0x00); //关闭写保护Write_DS1302(0x90,0x00); //电池充电设置Write_DS1302(0x80,0x00); //秒Write_DS1302(0x82,0x54); //分Write_DS1302(0x84,0x20); //时Write_DS1302(0x86,0x30); //日Write_DS1302(0x88,0x11); //月Write_DS1302(0x8a,0x05); //星期Write_DS1302(0x8c,0x12); //年Write_DS1302(0xd0,0x55); //写RAMWrite_DS1302(0x8e,0x80); //打开写保护}}/**********************延时函数*****************************/ void DelayUs2x(unsigned char t){while(--t);}void DelayMs(unsigned char t){while(t--){//大致延时1mSDelayUs2x(245);DelayUs2x(245);}}/**********************12864判忙*****************************/ void check_busy(){RS=0;RW=1;EN=1;while((P0&0x80)==0x80);EN=0;}/**********************12864写指令*****************************/ void write_com(uchar com){check_busy();RS=0;RW=0;EN=1;P0=com;DelayUs2x(250);EN=0;DelayUs2x(250);}/**********************12864写数据*****************************/void write_data(uchar dat){check_busy();RS=1;RW=0;EN=1;P0=dat;DelayUs2x(250);EN=0;DelayUs2x(250);}/**********************12864初始化函数*****************************/void init(){DelayMs(40); //大于40MS的延时程序PSB=1; //设置为8BIT并口工作模式DelayMs(1); //延时RET=0; //复位DelayMs(1); //延时RET=1; //复位置高DelayMs(200);write_com(0x30); //选择基本指令集DelayUs2x(250); //延时大于100uswrite_com(0x30); //选择8bit数据流DelayUs2x(200); //延时大于37uswrite_com(0x0c); //开显示(无游标、不反白)DelayUs2x(250); //延时大于100uswrite_com(0x01); //清除显示，并且设定地址指针为00HDelayMs(200); //延时大于10mswrite_com(0x06); //指定在资料的读取及写入时，设定游标的移动方向及指定显示的移位，光标从右向左加1位移动DelayUs2x(250); //延时大于100us}/**********************清屏*****************************/void clrscreen(){write_com(0x01);DelayMs(15);}/*********************************************************主函数********************************************************/void main(){uchar sec,sec1,sec2;uchar min,min1,min2;uchar hour,hour1,hour2;uchar date,date1,date2;uchar mon,mon1,mon2;uchar day;uchar year,year1,year2;uchar table1[]="年月日时分秒星期温度摄氏"; //长度24uchar table2[]={0XD2,0XBB, 0XB6,0XFE, 0XC8,0XFD, 0XCB,0XC4, 0XCE,0XE5, 0XCE,0XF9, 0XC8,0XD5}; //长度14 uchar table3[]="0123456789"; //长度10init(); //液晶初始化clrscreen();DelayMs(200);init_1302(); //1302初始化只初始化一下就可以需要下载两次DelayMs(50);write_com(0x80); //显示20write_data('2');write_data('0');write_com(0x82); //显示年write_data(table1[0]);write_data(table1[1]);write_com(0x84); //显示月write_data(table1[2]);write_data(table1[3]);write_com(0x86); //显示日write_data(table1[4]);write_data(table1[5]);write_com(0x91); //显示时write_data(table1[6]);write_data(table1[7]);write_com(0x93); //显示分write_data(table1[8]);write_data(table1[9]);write_com(0x95); //显示秒write_data(table1[10]);write_data(table1[11]);write_com(0x88); //显示星期write_data(table1[12]);write_data(table1[13]);write_data(table1[14]);write_data(table1[15]);while(1){sec=Read_DS1302(0x81); ////读秒sec1=sec&0x0f; //个位sec2=sec>>4; //十位min=Read_DS1302(0x83); ////读分min1=min&0x0f; //个位min2=min>>4; //十位hour=Read_DS1302(0x85); ////读时hour1=hour&0x0f; //个位hour2=hour>>4; //十位date=Read_DS1302(0x87); ////读日date1=date&0x0f; //个位date2=date>>4; //十位mon=Read_DS1302(0x89); ////读月mon1=mon&0x0f; //个位mon2=mon>>4; //十位year=Read_DS1302(0x8d); ////读年year1=year&0x0f; //个位year2=year>>4; //十位day=Read_DS1302(0x8b); ////读星期write_com(0x94); //送显示内容write_data(table3[sec2]); //秒write_data(table3[sec1]);write_com(0x92);write_data(table3[min2]); //分write_data(table3[min1]);write_com(0x90);write_data(table3[hour2]); //时write_data(table3[hour1]);write_com(0x85);write_data(table3[date2]); //日write_data(table3[date1]);write_com(0x83);write_data(table3[mon2]); //月write_data(table3[mon1]);write_com(0x81);write_data(table3[year2]); //年write_data(table3[year1]);write_com(0x8a);write_data(table2[2*day-2]); //星期write_data(table2[2*day-1]);}}（注：范文素材和资料部分来自网络，供参考。

/****************************************************************************/ //头文件#include <AT89X52.h>#include <string.h>/*****************************************************************************/ //灯与蜂鸣器定义sbit led_b = P2^7;sbit led_r = P1^4;sbit led_g1 = P1^3;sbit led_g2 = P1^2;sbit led_g3 = P1^0;sbit led_g4 = P1^1;sbit beep = P3^1;/*****************************************************************************/ //温度传感器定义sbit DQ = P3 ^ 0;//ds18B20/*****************************************************************************/ //键盘引脚定义sbit KEY_1 = P2^3; //左上sbit KEY_2 = P2^4; //左下sbit KEY_3 = P2^6; //右上sbit KEY_4 = P2^5; //右下sbit KEY_I = P3^2; //常0/****************************************************************************/ //引脚定义sbit SID = P2^1; //数据sbit SCLK = P2^2; //时钟/*****************************************************************************/ //定义DS1302时钟接口sbit clock_clk = P3 ^ 5;//ds1302_clk（时钟线）sbit clock_dat = P3 ^ 4;//ds1302_dat（数据线）sbit clock_Rst = P3 ^ 3;//ds1302_Rst（复位线）/*****************************************************************************/ //定义累加器A中的各位sbit a0 = ACC ^ 0;sbit a1 = ACC ^ 1;sbit a2 = ACC ^ 2;sbit a3 = ACC ^ 3;sbit a4 = ACC ^ 4;sbit a5 = ACC ^ 5;sbit a6 = ACC ^ 6;sbit a7 = ACC ^ 7;/****************************************************************************/ //定义全局变量unsigned char yy,mo,dd,xq,hh,mm,ss;//定义时间映射全局变量（专用寄存器）bit w = 0; //调时标志位static unsigned char menu = 0;//定义静态小时更新用数据变量static unsigned char keys = 0;//定义静态小时更新用数据变量static unsigned char timecount = 0;//定义静态软件计数器变量/****************************************************************************/ void DelayM(unsigned int a){//延时函数1MS/次unsigned char i;while( --a != 0){for(i = 0; i < 125; i++); //一个; 表示空语句,CPU空转。

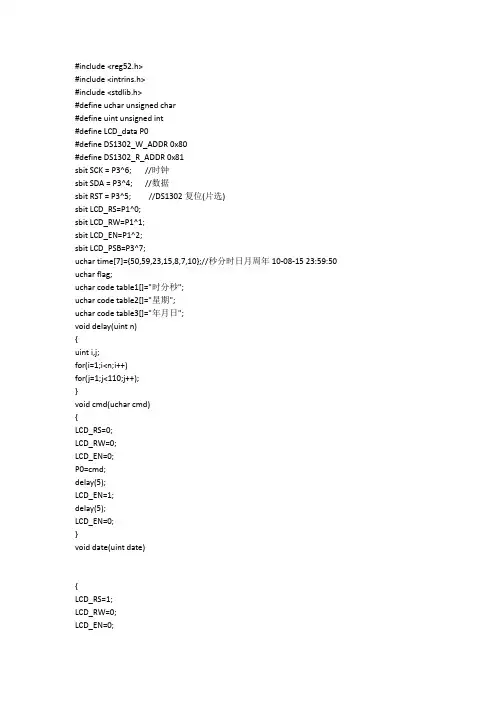

#include <reg52.h>#include <intrins.h>#include <stdlib.h>#define uchar unsigned char#define uint unsigned int#define LCD_data P0#define DS1302_W_ADDR 0x80#define DS1302_R_ADDR 0x81sbit SCK = P3^6; //时钟sbit SDA = P3^4; //数据sbit RST = P3^5; //DS1302复位(片选)sbit LCD_RS=P1^0;sbit LCD_RW=P1^1;sbit LCD_EN=P1^2;sbit LCD_PSB=P3^7;uchar time[7]={50,59,23,15,8,7,10};//秒分时日月周年10-08-15 23:59:50 uchar flag;uchar code table1[]="时分秒";uchar code table2[]="星期";uchar code table3[]="年月日";void delay(uint n){uint i,j;for(i=1;i<n;i++)for(j=1;j<110;j++);}void cmd(uchar cmd){LCD_RS=0;LCD_RW=0;LCD_EN=0;P0=cmd;delay(5);LCD_EN=1;delay(5);LCD_EN=0;}void date(uint date){LCD_RS=1;LCD_RW=0;LCD_EN=0;P0=date;delay(5);LCD_EN=1;delay(5);LCD_EN=0;}void init(){LCD_PSB=1;cmd(0x30);delay(5);cmd(0x0c);delay(5);cmd(0x01);delay(5);}void write_ds1302_byte(uchar dat) {uchar i;for (i=0;i<8;i++){SDA = dat & 0x01;SCK = 1;dat >>= 1;SCK = 0;}}/** * 读一个字节*/uchar read_ds1302_byte(void){uchar i,j, dat=0;for (i=0;i<8;i++){dat >>= 1;if (SDA)dat |= 0x80;SCK = 1;SCK = 0;}j=((dat&0xf0)>>4)*10+(dat&0x0f);return j;}void reset_ds1302(void){RST = 0;SCK = 0;RST = 1;}/** * 清除写保护*/void clear_ds1302_WP(void){reset_ds1302();RST = 1;write_ds1302_byte(0x8E);write_ds1302_byte(0);SDA = 0;RST = 0;}/** * 设置写保护*/void set_ds1302_WP(void){reset_ds1302();RST = 1;write_ds1302_byte(0x8E);write_ds1302_byte(0x80);SDA = 0;RST = 0;}/** * 写入DS1302*/void write_ds1302(uchar addr, uchar dat) {reset_ds1302();RST = 1;write_ds1302_byte(addr);write_ds1302_byte(dat);SDA = 0;RST = 0;}/** * 读出DS1302数据*/uchar read_ds1302(uchar addr){uchar temp=0;reset_ds1302();RST = 1;write_ds1302_byte(addr);temp = read_ds1302_byte();SDA = 0;RST = 0;return (temp);}/** * 设定时钟数据*/void set_time(uchar *timedata){uchar i, tmp;for (i=0; i<7; i++) // 转化为BCD格式{tmp = timedata[i] / 10;timedata[i] = timedata[i] % 10;timedata[i] = timedata[i] + tmp*16;}clear_ds1302_WP();tmp = DS1302_W_ADDR; //传写地址for (i=0; i<7; i++) //7次写入秒分时日月周年{write_ds1302(tmp, timedata[i]);tmp += 2;}set_ds1302_WP();}/** * 读时钟数据（BCD格式）*/void read_time(uchar *timedata){uchar i, tmp;tmp = DS1302_R_ADDR;for (i=0; i<7; i++) //分7次读取秒分时日月周年{timedata[i] = read_ds1302(tmp);tmp += 2;}}void display()uchar num1,num2,num3,num4,num5,num6,i; num1=time[2]/10;num2=time[2]%10;num3=time[1]/10;num4=time[1]%10;num5=time[0]/10;num6=time[0]%10;cmd(0x98);date(0x30+num1);date(0x30+num2);for(i=0;i<2;i++){date(table1[i]);}date(0x30+num3);date(0x30+num4);for(i=2;i<4;i++){date(table1[i]);}date(0x30+num5);date(0x30+num6);for(i=4;i<6;i++){date(table1[i]);}}void main(){init();//set_time(&time); //设定时间值TMOD=0x01;TH0=0xf5;TL0=0xe0;EA=1;ET0=1;TR0=1;while(1){if(flag==1){flag=0;read_time(&time);display();}}}void T0_time() interrupt 1TH0=0xf5;TL0=0xe0;flag=1;}/*剩下的星期，年月日，按键控制大家看懂了自己去做*/。

DS1302是美国DALLAS公司推出的一种高性能、低功耗的实时时钟芯片，附加31字节静态RAM，采用SPI三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号和RAM数据。

实时时钟可提供秒、分、时、日、星期、月和年，一个月小与31天时可以自动调整，且具有闰年补偿功能。

下面是一段12864液晶显示实时时钟的程序：/****************************************************************************** *********时间：2012.11.30晶振：11.0592MHz芯片：STC89C52RC功能描述：在12864上显示年、月、日、星期、时、分和秒等时间信息******************************************************************************* ********/#include<reg52.h>#define uchar unsigned charsbit CLK=P1^4; //DS1302引脚定义sbit IO=P1^5;sbit CE=P1^6;sbit ACC0=ACC^0;sbit ACC7=ACC^7;sbit RS=P2^4; //12864引脚定义数据口为P0sbit RW=P2^5;sbit EN=P2^6;sbit PSB=P2^1;sbit RET=P2^3;void Input_1byte(uchar TD) //DS1302输入一字节数据{uchar i;ACC=TD;for(i=8;i>0;i--){IO=ACC0;CLK=1;CLK=0;ACC=ACC>>1;}}uchar Output_1byte(void) //DS1302输出一字节数据{uchar i;for(i=8;i>0;i--){ACC=ACC>>1;ACC7=IO;CLK=1;CLK=0;}return(ACC);}void Write_DS1302(uchar add,uchar dat)//向DS1302写{CE=0;CLK=0;CE=1;Input_1byte(add);Input_1byte(dat);CE=0;}uchar Read_DS1302(uchar add) //从DS1302读{uchar inf; //信息临时存储变量CE=0;CLK=0;CE=1;Input_1byte(add);inf=Output_1byte();CE=0;return(inf);}/**********************DS1302初始化*****************************/void init_1302(){if(Read_DS1302(0xd1)==0x55) //判断内存单元的内容，是否进行初始化 {return;}else{Write_DS1302(0x8e,0x00); //关闭写保护Write_DS1302(0x90,0x00); //电池充电设置Write_DS1302(0x80,0x00); //秒Write_DS1302(0x82,0x54); //分Write_DS1302(0x84,0x20); //时Write_DS1302(0x86,0x30); //日Write_DS1302(0x88,0x11); //月Write_DS1302(0x8a,0x05); //星期Write_DS1302(0x8c,0x12); //年Write_DS1302(0xd0,0x55); //写RAMWrite_DS1302(0x8e,0x80); //打开写保护}}/**********************延时函数*****************************/ void DelayUs2x(unsigned char t){while(--t);}void DelayMs(unsigned char t){while(t--){//大致延时1mSDelayUs2x(245);DelayUs2x(245);}}/**********************12864判忙*****************************/ void check_busy(){RS=0;RW=1;EN=1;while((P0&0x80)==0x80);EN=0;}/**********************12864写指令*****************************/ void write_com(uchar com){check_busy();RS=0;RW=0;EN=1;P0=com;DelayUs2x(250);EN=0;DelayUs2x(250);}/**********************12864写数据*****************************/void write_data(uchar dat){check_busy();RS=1;RW=0;EN=1;P0=dat;DelayUs2x(250);EN=0;DelayUs2x(250);}/**********************12864初始化函数*****************************/void init(){DelayMs(40); //大于40MS的延时程序PSB=1; //设置为8BIT并口工作模式DelayMs(1); //延时RET=0; //复位DelayMs(1); //延时RET=1; //复位置高DelayMs(200);write_com(0x30); //选择基本指令集DelayUs2x(250); //延时大于100uswrite_com(0x30); //选择8bit数据流DelayUs2x(200); //延时大于37uswrite_com(0x0c); //开显示(无游标、不反白)DelayUs2x(250); //延时大于100uswrite_com(0x01); //清除显示，并且设定地址指针为00HDelayMs(200); //延时大于10mswrite_com(0x06); //指定在资料的读取及写入时，设定游标的移动方向及指定显示的移位，光标从右向左加1位移动DelayUs2x(250); //延时大于100us}/**********************清屏*****************************/void clrscreen(){write_com(0x01);DelayMs(15);}/*********************************************************主函数********************************************************/void main(){uchar sec,sec1,sec2;uchar min,min1,min2;uchar hour,hour1,hour2;uchar date,date1,date2;uchar mon,mon1,mon2;uchar day;uchar year,year1,year2;uchar table1[]="年月日时分秒星期温度摄氏"; //长度24uchar table2[]={0XD2,0XBB, 0XB6,0XFE, 0XC8,0XFD, 0XCB,0XC4, 0XCE,0XE5, 0XCE,0XF9, 0XC8,0XD5}; //长度14 uchar table3[]="0123456789"; //长度10init(); //液晶初始化clrscreen();DelayMs(200);init_1302(); //1302初始化只初始化一下就可以需要下载两次DelayMs(50);write_com(0x80); //显示20write_data('2');write_data('0');write_com(0x82); //显示年write_data(table1[0]);write_data(table1[1]);write_com(0x84); //显示月write_data(table1[2]);write_data(table1[3]);write_com(0x86); //显示日write_data(table1[4]);write_data(table1[5]);write_com(0x91); //显示时write_data(table1[6]);write_data(table1[7]);write_com(0x93); //显示分write_data(table1[8]);write_data(table1[9]);write_com(0x95); //显示秒write_data(table1[10]);write_data(table1[11]);write_com(0x88); //显示星期write_data(table1[12]);write_data(table1[13]);write_data(table1[14]);write_data(table1[15]);while(1){sec=Read_DS1302(0x81); ////读秒sec1=sec&0x0f; //个位sec2=sec>>4; //十位min=Read_DS1302(0x83); ////读分min1=min&0x0f; //个位min2=min>>4; //十位hour=Read_DS1302(0x85); ////读时hour1=hour&0x0f; //个位hour2=hour>>4; //十位date=Read_DS1302(0x87); ////读日date1=date&0x0f; //个位date2=date>>4; //十位mon=Read_DS1302(0x89); ////读月mon1=mon&0x0f; //个位mon2=mon>>4; //十位year=Read_DS1302(0x8d); ////读年year1=year&0x0f; //个位year2=year>>4; //十位day=Read_DS1302(0x8b); ////读星期write_com(0x94); //送显示内容write_data(table3[sec2]); //秒write_data(table3[sec1]);write_com(0x92);write_data(table3[min2]); //分write_data(table3[min1]);write_com(0x90);write_data(table3[hour2]); //时write_data(table3[hour1]);write_com(0x85);write_data(table3[date2]); //日write_data(table3[date1]);write_com(0x83);write_data(table3[mon2]); //月write_data(table3[mon1]);write_com(0x81);write_data(table3[year2]); //年write_data(table3[year1]);write_com(0x8a);write_data(table2[2*day-2]); //星期write_data(table2[2*day-1]);}}。

#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar table0[]={0x30,0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x39}; //液晶显示数字0——9代码sbit SCLK=P1^0;sbit DATA=P1^1;sbit CE=P1^2;sbit RS=P2^0;sbit RW=P2^1;sbit EN=P2^2;sbit FB=P0^7;sbit start=P1^4;sbit stop=P1^5;uchar i;/*******************延时n微秒函数*****************/void delaynus(uchar n) //n us延时函数{// uchar i;for(i=n;i>0;i--);}/*******************写数据函数*****************/void write1302(uchar add,uchar dat){CE=0;SCLK=0;CE=1;for(i=0;i<8;i++) //写入地址{DATA=add&0x01;SCLK=1;SCLK=0;add>>=1;}for(i=0;i<8;i++) //写入数据{DATA=dat&0x01;SCLK=1;SCLK=0;dat>>=1;}SCLK=1;CE=0;}/*******************读数据函数*****************/uchar read1302(uchar add){uchar dat;CE=0;SCLK=0;CE=1;for(i=8;i>0;i--) //写入地址{DATA=add&0x01;SCLK=1;SCLK=0;add>>=1;}for(i=8;i>0;i--) //读出数据/********************为神马？？？**************************/{dat>>=1;if(DATA==1)dat=dat|0x80;SCLK=1;SCLK=0;}SCLK=1;CE=0;return dat;}/*******************DS1302初始化函数*****************/void init1302(){uchar flag;flag=read1302(0x81);if(flag&0x80){write1302(0x8e,0x00);write1302(0x80,0x00);write1302(0x82,(((1/10)<<4)|(1%10)));write1302(0x84,(((20/10)<<4)|(20%10)));write1302(0x86,(((19/10)<<4)|(19%10)));write1302(0x88,(((7/10)<<4)|(7%10)));write1302(0x8a,((2/10)<<4)|(2%10));write1302(0x8c,(((11/10)<<4)|(11%10)));write1302(0x90,0xa5); //充电。

#include <REG51.H>#include <intrins.h>#define uint unsigned int#define uchar unsigned charsbit DS1302_CLK = P1^0; //实时时钟时钟线引脚sbit DS1302_IO = P1^1; //实时时钟数据线引脚sbit DS1302_RST = P1^2; //实时时钟复位线引脚sbit DQ = P3^3; //温度传送数据IO口sbit ACC0 = ACC^0;sbit ACC7 = ACC^7;uchar hide_sec,hide_min,hide_hour,hide_day,hide_week,hide_month,hide_year; //秒,分,时到日,月,年位闪的计数sbit Set = P1^4; //模式切换键对应实验板K5sbit Up = P1^5; //加法按钮对应实验板K6sbit Down= P1^6; //减法按钮对应实验板K7sbit out = P1^7; //立刻跳出调整模式按钮对应实验板K8uchar done,count,temp,up_flag,down_flag;uchar temp_value,temp1_value; //temp_value温度值正数部分temp1_value温度值小数部分uchar TempBuffer[8],week_value[3];void show_time(); //液晶显示程序//****************************************//12864液晶显示部分子程序模块//****************************************sbit rs = P2^0;sbit rw = P2^1;sbit e = P2^2;#define lcddata P0sbit busy=P0^7; //lcd busy bitvoid wr_d_lcd(uchar content);void wr_i_lcd(uchar content);void clrram_lcd (void);void init_lcd(void);void busy_lcd(void);void rev_row_lcd(uchar row);void rev_co_lcd(uchar row,uchar col,uchar mode);void clr_lcd(void);void wr_co_lcd(uchar row,uchar col,uchar lcddata1,uchar lcddtta2);void wr_row_lcd(uchar row,char *p);//**********************************//液晶初始化//**********************************void init_lcd(void){wr_i_lcd(0x06); /*光标的移动方向*/wr_i_lcd(0x0c); /*开显示，关游标*/ }//*********************************** //填充液晶DDRAM全为空格//********************************** void clrram_lcd (void){wr_i_lcd(0x30);wr_i_lcd(0x01);}//*********************************** //对液晶写数据//content为要写入的数据//*********************************** void wr_d_lcd(uchar content){busy_lcd();rs=1;rw=0;lcddata=content;e=1;;e=0;}//********************************//对液晶写指令//content为要写入的指令代码//*****************************void wr_i_lcd(uchar content){busy_lcd();rs=0;rw=0;lcddata=content;e=1;;e=0;}//********************************//液晶检测忙状态//在写入之前必须执行//******************************** void busy_lcd(void){lcddata=0xff;rs=0;rw=1;e =1;while(busy==1);e =0;}//********************************//指定要显示字符的坐标//*******************************void gotoxy(unsigned char y, unsigned char x) {if(y==1)wr_i_lcd(0x80|x);if(y==2)wr_i_lcd(0x90|x);if(y==3)wr_i_lcd((0x80|x)+8);if(y==4)wr_i_lcd((0x90|x)+8);}//********************************** //液晶显示字符串程序//********************************** void print(uchar *str){while(*str!='\0'){wr_d_lcd(*str);str++;}}//*********************************** //DS1302时钟部分子程序模块//*********************************** typedef struct __SYSTEMTIME__{uchar Second;uchar Minute;uchar Hour;uchar Week;uchar Day;uchar Month;uchar Year;uchar DateString[11];uchar TimeString[9];}SYSTEMTIME; //定义的时间类型SYSTEMTIME CurrentTime;#define AM(X) X#define PM(X) (X+12) // 转成24小时制#define DS1302_SECOND 0x80 //时钟芯片的寄存器位置,存放时间#define DS1302_MINUTE 0x82#define DS1302_HOUR 0x84#define DS1302_WEEK 0x8A#define DS1302_DAY 0x86#define DS1302_MONTH 0x88#define DS1302_YEAR 0x8C//**********************************//实时时钟写入一字节(内部函数)//**********************************void DS1302InputByte(uchar d){uchar i;ACC = d;for(i=8; i>0; i--){DS1302_IO = ACC0; //相当于汇编中的RRCDS1302_CLK = 1;DS1302_CLK = 0;ACC = ACC >> 1;}}//*************************************//实时时钟读取一字节(内部函数)//*************************************uchar DS1302OutputByte(void){uchar i;for(i=8; i>0; i--){ACC = ACC >>1; //相当于汇编中的RRCACC7 = DS1302_IO;DS1302_CLK = 1;DS1302_CLK = 0;}return(ACC);}//**************************************//ucAddr: DS1302地址, ucData: 要写的数据//**************************************void Write1302(uchar ucAddr, uchar ucDa){DS1302_RST = 0;DS1302_CLK = 0;DS1302_RST = 1;DS1302InputByte(ucAddr); // 地址，命令DS1302InputByte(ucDa); // 写1Byte数据DS1302_CLK = 1;DS1302_RST = 0;}//**************************************//读取DS1302某地址的数据//**************************************uchar Read1302(uchar ucAddr){uchar ucData;DS1302_RST = 0;DS1302_CLK = 0;DS1302_RST = 1;DS1302InputByte(ucAddr|0x01); // 地址，命令ucData = DS1302OutputByte(); // 读1Byte数据DS1302_CLK = 1;DS1302_RST = 0;return(ucData);}//******************************************//获取时钟芯片的时钟数据到自定义的结构型数组//******************************************void DS1302_GetTime(SYSTEMTIME *Time){uchar ReadValue;ReadValue = Read1302(DS1302_SECOND);Time->Second = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);//转换为相应的10进制数ReadValue = Read1302(DS1302_MINUTE);Time->Minute = ((ReadV alue&0x70)>>4)*10 + (ReadValue&0x0F);ReadValue = Read1302(DS1302_HOUR);Time->Hour = ((ReadV alue&0x70)>>4)*10 + (ReadV alue&0x0F);ReadValue = Read1302(DS1302_DAY);Time->Day = ((ReadV alue&0x70)>>4)*10 + (ReadV alue&0x0F);ReadValue = Read1302(DS1302_WEEK);Time->Week = ((ReadValue&0x10)>>4)*10 + (ReadV alue&0x0F);ReadValue = Read1302(DS1302_MONTH);Time->Month = ((ReadValue&0x70)>>4)*10 + (ReadValue&0x0F);ReadValue = Read1302(DS1302_YEAR);Time->Year = ((ReadValue&0xf0)>>4)*10 + (ReadValue&0x0F);}//******************************************//将时间年,月,日,星期数据转换成液//晶显示字符串,放到数组里DateString[]//******************************************void DateToStr(SYSTEMTIME *Time){uchartab[ ]={0XD2,0XBB,0XB6,0XFE,0XC8,0XFD,0XCB,0XC4,0XCE,0XE5,0XC1,0XF9,0XC8,0X D5};if(hide_year<2) //这里的if,else语句都是判断位闪烁,<2显示数据,>2就不显示,输出字符串为2007/07/22{Time->DateString[0] = '2';Time->DateString[1] = '0';Time->DateString[2] = Time->Year/10 + '0';Time->DateString[3] = Time->Year%10 + '0';}else{Time->DateString[0] = ' ';Time->DateString[1] = ' ';Time->DateString[2] = ' ';Time->DateString[3] = ' ';}Time->DateString[4]='-';if(hide_month<2){Time->DateString[5] = Time->Month/10 + '0';Time->DateString[6] = Time->Month%10 + '0';}else{Time->DateString[5] = ' ';Time->DateString[6] = ' ';}Time->DateString[7]='-';if(hide_day<2){Time->DateString[8] = Time->Day/10 + '0';Time->DateString[9] = Time->Day%10 + '0';}else{Time->DateString[8] = ' ';Time->DateString[9] = ' ';}if(hide_week<2){week_value[0] =tab[2*(Time->Week%10)-2]; //星期的数据另外放到week_value[]数组里,跟年,月,日的分开存放,因为等一下要在最后显示week_value[1] =tab[2*(Time->Week%10)-1];}else{week_value[0] = ' ';week_value[1]=' ';}week_value[2] = '\0';Time->DateString[10] = '\0'; //字符串末尾加'\0' ,判断结束字符}//******************************************//将时,分,秒数据转换成液晶//显示字符放到数组TimeString[]//*****************************************void TimeToStr(SYSTEMTIME *Time){ if(hide_hour<2){Time->TimeString[0] = Time->Hour/10 + '0';Time->TimeString[1] = Time->Hour%10 + '0';}else{Time->TimeString[0] = ' ';Time->TimeString[1] = ' ';}Time->TimeString[2] = ':';if(hide_min<2){Time->TimeString[3] = Time->Minute/10 + '0';Time->TimeString[4] = Time->Minute%10 + '0';}else{Time->TimeString[3] = ' ';Time->TimeString[4] = ' ';}Time->TimeString[5] = ':';if(hide_sec<2){Time->TimeString[6] = Time->Second/10 + '0';Time->TimeString[7] = Time->Second%10 + '0';}else{Time->TimeString[6] = ' ';Time->TimeString[7] = ' ';}Time->TimeString[8] = '\0';}//******************************//时钟芯片初始化//******************************void Initial_DS1302(void){uchar Second=Read1302(DS1302_SECOND);if(Second&0x80) //判断时钟芯片是否关闭{Write1302(0x8e,0x00); //写入允许Write1302(0x8c,0x07); //以下写入初始化时间日期:07/07/25.星期: 3. 时间: 23:59:55 Write1302(0x88,0x07);Write1302(0x86,0x25);Write1302(0x8a,0x07);Write1302(0x84,0x23);Write1302(0x82,0x59);Write1302(0x80,0x55);Write1302(0x8e,0x80); //禁止写入}}//****************************************//ds18b20子程序模块//****************************************/***********ds18b20子程序*************************//***********ds18b20延迟子函数（晶振12MHz ）*******/void delay_18B20(unsigned int i){while(i--);}/**********ds18b20初始化函数**********************/void Init_DS18B20(void){unsigned char x=0;DQ = 1; //DQ复位delay_18B20(8); //稍做延时DQ = 0; //单片机将DQ拉低delay_18B20(40); //精确延时大于480usDQ = 1; //拉高总线delay_18B20(7);x=DQ; //稍做延时后如果x=0则初始化成功x=1则初始化失败delay_18B20(10);}/***********ds18b20读一个字节**************/uchar ReadOneChar(void){uchar i=0;uchar dat = 0;for (i=8;i>0;i--){DQ = 0; // 给脉冲信号dat>>=1;DQ = 1; // 给脉冲信号if(DQ)dat|=0x80;delay_18B20(4);}return(dat);}/*************ds18b20写一个字节****************/void WriteOneChar(uchar dat){uchar i=0;for (i=8; i>0; i--){DQ = 0;DQ = dat&0x01;delay_18B20(5);DQ = 1;dat>>=1;}}/**************读取ds18b20当前温度************/void ReadTemp(void){uchar a=0;uchar b=0;uchar t;Init_DS18B20();WriteOneChar(0xCC); // 跳过读序号列号的操作WriteOneChar(0x44); // 启动温度转换delay_18B20(100); // this message is wery importantInit_DS18B20();WriteOneChar(0xCC); //跳过读序号列号的操作WriteOneChar(0xBE); //读取温度寄存器等（共可读9个寄存器）前两个就是温度delay_18B20(50);a=ReadOneChar(); //读取温度值低位b=ReadOneChar(); //读取温度值高位t=b&0xf8;if(t){TempBuffer[0]=':';TempBuffer[1]='-';temp_value=b<<4;temp_value+=(a&0xf0)>>4;temp_value=~temp_value+1;temp1_value=~a&0x0f;}else{temp_value=b<<4;temp_value+=(a&0xf0)>>4;temp1_value=a&0x0f;TempBuffer[0]=':';TempBuffer[1]=temp_value/100+'0'; //百位if(TempBuffer[1]=='1'){TempBuffer[1]='1';}else{TempBuffer[1]=' ';}}}void temp_to_str() //温度数据转换成液晶字符显示{TempBuffer[2]=temp_value%100/10+'0'; //十位TempBuffer[3]=temp_value%10+'0'; //个位TempBuffer[4]='.';TempBuffer[5]=temp1_value*625/1000%10+'0'; TempBuffer[6]=temp1_value*625/100%10+'0'; TempBuffer[7]=temp1_value*625/10%10+'0';//TempBuffer[8]=temp1_value*625%10+'0'; TempBuffer[8]='\0';}//********************************************** //延时子程序模块//********************************************** void mdelay(uint delay){ uint i;for(;delay>0;delay--){for(i=0;i<80;i++) //1ms延时.{;}}}//************************************************//按键设置程序模块//************************************************//************************************//跳出调整模式,返回默认显示//************************************void outkey(){ uchar Second;if(out==0){ mdelay(5);count=0;hide_sec=0,hide_min=0,hide_hour=0,hide_day=0,hide_week=0,hide_month=0,hide_year=0;Second=Read1302(DS1302_SECOND);Write1302(0x8e,0x00); //写入允许Write1302(0x80,Second&0x7f);Write1302(0x8E,0x80); //禁止写入done=0;}}//////////////////////////////////////////////////////////////////////////////////////////////////////////////*************************//升序按键//*************************void Upkey(){Up=1;if(Up==0){mdelay(5);switch(count){case 1:temp=Read1302(DS1302_SECOND); //读取秒数temp=((temp&0x70)>>4)*10 + (temp&0x0F);temp=temp+1; //秒数加1up_flag=1; //数据调整后更新标志if((temp)>59) //超过59秒,清零temp=0;temp=temp/10*16+temp%10;break;case 2:temp=Read1302(DS1302_MINUTE); //读取分数temp=((temp&0x70)>>4)*10 + (temp&0x0F);temp=temp+1; //分数加1up_flag=1;if(temp>59) //超过59分,清零temp=0;temp=temp/10*16+temp%10;break;case 3:temp=Read1302(DS1302_HOUR); //读取小时数temp=((temp&0x70)>>4)*10 + (temp&0x0F);temp=temp+1; //小时数加1up_flag=1;if(temp>23) //超过23小时,清零temp=0;temp=temp/10*16+temp%10;break;case 4:temp=Read1302(DS1302_WEEK); //读取星期数temp=((temp&0x70)>>4)*10 + (temp&0x0F);temp=temp+1; //星期数加1up_flag=1;if(temp>7)temp=1;temp=temp/10*16+temp%10;break;case 5:temp=Read1302(DS1302_DAY); //读取日数temp=((temp&0x70)>>4)*10 + (temp&0x0F);temp=temp+1; //日数加1up_flag=1;if(temp>31)temp=1;temp=temp/10*16+temp%10;break;case 6:temp=Read1302(DS1302_MONTH); //读取月数temp=((temp&0x70)>>4)*10 + (temp&0x0F);temp=temp+1; //月数加1up_flag=1;if(temp>12)temp=1;temp=temp/10*16+temp%10;break;case 7:temp=Read1302(DS1302_YEAR); //读取年数temp=((temp&0xf0)>>4)*10 + (temp&0x0F);temp=temp+1; //年数加1up_flag=1;if(temp>99)temp=0;temp=temp/10*16+temp%10;break;default:break;}// while(Up==0);}}//////////////////////////////////////////////////////////////////////////////////////////////////////////////************************//降序按键//************************void Downkey(){Down=1;if(Down==0){mdelay(5);switch(count){case 1:temp=Read1302(DS1302_SECOND); //读取秒数temp=((temp&0x70)>>4)*10 + (temp&0x0F);temp=temp-1; //秒数减1down_flag=1; //数据调整后更新标志if(temp==-1) //小于0秒,返回59秒temp=59;temp=temp/10*16+temp%10;break;case 2:temp=Read1302(DS1302_MINUTE); //读取分数temp=((temp&0x70)>>4)*10 + (temp&0x0F);temp=temp-1; //分数减1down_flag=1;if(temp==-1)temp=59; //小于0秒,返回59秒temp=temp/10*16+temp%10;break;case 3:temp=Read1302(DS1302_HOUR); //读取小时数temp=((temp&0x70)>>4)*10 + (temp&0x0F);temp=temp-1; //小时数减1down_flag=1;if(temp==-1)temp=23;temp=temp/10*16+temp%10;break;case 4:temp=Read1302(DS1302_WEEK); //读取星期数;temp=((temp&0x70)>>4)*10 + (temp&0x0F);temp=temp-1; //星期数减1down_flag=1;if(temp==0)temp=7;temp=temp/10*16+temp%10;break;case 5:temp=Read1302(DS1302_DAY); //读取日数temp=((temp&0x70)>>4)*10 + (temp&0x0F);temp=temp-1; //日数减1down_flag=1;if(temp==0)temp=31;temp=temp/10*16+temp%10;break;case 6:temp=Read1302(DS1302_MONTH); //读取月数temp=((temp&0x70)>>4)*10 + (temp&0x0F);temp=temp-1; //月数减1down_flag=1;if(temp==0)temp=12;temp=temp/10*16+temp%10;break;case 7:temp=Read1302(DS1302_YEAR); //读取年数temp=((temp&0xf0)>>4)*10 + (temp&0x0F);temp=temp-1; //年数减1down_flag=1;if(temp==-1)temp=99;temp=temp/10*16+temp%10;break;default:break;}// while(Down==0);}}//**************************//模式选择按键//**************************void Setkey(){Set=1;if(Set==0){mdelay(5);count=count+1; //Setkey按一次,count就加1done=1; //进入调整模式while(Set==0);}}//*************************//按键功能执行//*************************void keydone(){ uchar Second;/* if(flag==0) //关闭时钟,停止计时{ Write1302(0x8e,0x00); //写入允许temp=Read1302(0x80);Write1302(0x80,temp|0x80);Write1302(0x8e,0x80); //禁止写入flag=1;}*/Setkey(); //扫描模式切换按键switch(count){case 1:do //count=1,调整秒{outkey(); //扫描跳出按钮Upkey(); //扫描加按钮Downkey(); //扫描减按钮if(up_flag==1||down_flag==1) //数据更新，重新写入新的数据{Write1302(0x8e,0x00); //写入允许Write1302(0x80,temp); //写入新的秒数Write1302(0x8e,0x80); //禁止写入up_flag=0;down_flag=0;}if(Down!=0&&Up!=0){hide_sec++;if(hide_sec>3)hide_sec=0;}else hide_sec=0;show_time(); //液晶显示数据}while(count==2);break;case 2:do //count=2,调整分{hide_sec=0;outkey();Upkey();Downkey();if(temp>0x60)temp=0;if(up_flag==1||down_flag==1){Write1302(0x8e,0x00); //写入允许Write1302(0x82,temp); //写入新的分数Write1302(0x8e,0x80); //禁止写入up_flag=0;down_flag=0;}if(Down!=0&&Up!=0){hide_min++;if(hide_min>3)hide_min=0;}else hide_min=0;show_time();}while(count==3);break;case 3:do //count=3,调整小时{hide_min=0;outkey();Upkey();Downkey();if(up_flag==1||down_flag==1){Write1302(0x8e,0x00); //写入允许Write1302(0x84,temp); //写入新的小时数Write1302(0x8e,0x80); //禁止写入up_flag=0;down_flag=0;}if(Down!=0&&Up!=0){hide_hour++;if(hide_hour>3)hide_hour=0;}else hide_hour=0;show_time();}while(count==4);break;case 4:do //count=4,调整星期{hide_hour=0;outkey();Upkey();Downkey();if(up_flag==1||down_flag==1){Write1302(0x8e,0x00); //写入允许Write1302(0x8a,temp); //写入新的星期数Write1302(0x8e,0x80); //禁止写入up_flag=0;down_flag=0;}if(Down!=0&&Up!=0){hide_week++;if(hide_week>3)hide_week=0;}else hide_week=0;show_time();}while(count==5);break;case 5:do //count=5,调整日{hide_week=0;outkey();Upkey();Downkey();if(up_flag==1||down_flag==1){Write1302(0x8e,0x00); //写入允许Write1302(0x86,temp); //写入新的日数Write1302(0x8e,0x80); //禁止写入up_flag=0;down_flag=0;}if(Down!=0&&Up!=0){hide_day++;if(hide_day>3)hide_day=0;}else hide_day=0;show_time();}while(count==6);break;case 6:do //count=6,调整月{hide_day=0;outkey();Upkey();Downkey();if(up_flag==1||down_flag==1){Write1302(0x8e,0x00); //写入允许Write1302(0x88,temp); //写入新的月数Write1302(0x8e,0x80); //禁止写入up_flag=0;down_flag=0;}if(Down!=0&&Up!=0){hide_month++;if(hide_month>3)hide_month=0;}else hide_month=0;show_time();}while(count==7);break;case 7:do //count=7,调整年{hide_month=0;outkey();Upkey();Downkey();if(up_flag==1||down_flag==1){Write1302(0x8e,0x00); //写入允许Write1302(0x8c,temp); //写入新的年数Write1302(0x8e,0x80); //禁止写入up_flag=0;down_flag=0;}if(Down!=0&&Up!=0){hide_year++;if(hide_year>3)hide_year=0;}else hide_year=0;show_time();}while(count==8);break;case 8: count=0;hide_year=0; //count8, 跳出调整模式,返回默认显示状态Second=Read1302(DS1302_SECOND);Write1302(0x8e,0x00); //写入允许Write1302(0x80,Second&0x7f);Write1302(0x8E,0x80); //禁止写入done=0;break; //count=7,开启中断,标志位置0并退出default:break;}}//***************************************//液晶显示主程序模块//***************************************void show_time(){DS1302_GetTime(&CurrentTime); //获取时钟芯片的时间数据TimeToStr(&CurrentTime); //时间数据转换液晶字符DateToStr(&CurrentTime); //日期数据转换液晶字符ReadTemp(); //开启温度采集程序temp_to_str(); //温度数据转换成液晶字符gotoxy(4,0);print("温度");gotoxy(4,2); //液晶字符显示位置print(TempBuffer); //显示温度gotoxy(4,6);print("℃");gotoxy(3,0);print("时间:");gotoxy(3,3);print(CurrentTime.TimeString); //显示时间gotoxy(2,3);print(CurrentTime.DateString); //显示日期gotoxy(2,0);print("星期");gotoxy(2,2);print(week_value); //显示星期gotoxy(1,1);print("【锐志电子】");mdelay(500); //扫描延时}//************************************//主程序//*************************************main(){// flag=1; //时钟停止标志init_lcd();clrram_lcd();Init_DS18B20( ) ; //DS18B20初始化Initial_DS1302(); //时钟芯片初始化up_flag=0;down_flag=0;done=0; //进入默认液晶显示while(1){while(done==1)keydone(); //进入调整模式while(done==0){show_time(); //液晶显示数据// flag=0;Setkey(); //扫描各功能键}}}。

/* 时间：4月19日功能：使用ds1302实时时钟芯片，用共阴数码管显示时，分，秒*/#include<reg51.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned charsbit io=P3^4;sbit cs=P3^5;sbit clk=P3^6;uchar code table1[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x80};uchar code table2[]={ //译码器与单片机的接线引脚P2.4 P2.3 P2.20xe3,0xe7,0xeb,0xef,0xf3,0xf7,0xfb,0xff};uchar time[7]={14,2,3,25,23,59,50}; //初始化实时时钟时间uchar register_wr[7]={0x8c,0x8a,0x88,0x86,0x84,0x82,0x80};uchar register_re[7]={0x8d,0x8b,0x89,0x87,0x85,0x83,0x81}; uchar temp1[7];uchar shi,ge;void delay_ms(uchar t);void delay(); //大约10usvoid spi_writebyte(uchar dat);uchar spi_readbyte();void ds1302_spiwrite(uchar add,uchar dat);uchar ds1302_spiread(uchar add);void ds1302_init();void ds1302_run(); //ds1302全运行过程void display(); //共阴数码管显示过程void main(){ds1302_init();while(1){ds1302_run();display();}}void delay_ms(uchar t){uchar x,y;for(x=t;x>0;x--)for(y=110;y>0;y--);}void ds1302_run(){ //ds1302全运行过程uchar i;for(i=0;i<7;i++){ds1302_spiwrite(0x8e,0x80);//写保护，不让写temp1[i]=ds1302_spiread(register_re[i]); //将十六进制数转换成相同数字的十进制shi=temp1[i]/16;ge=temp1[i]%16;time[i]=shi*10+ge;}}void display(){P0=table1[time[4]/10]; P2=table2[0];delay_ms(1);P0=table1[time[4]%10]; P2=table2[1];delay_ms(1);P0=table1[16];P2=table2[2];delay_ms(1);P0=table1[time[5]/10]; P2=table2[3];delay_ms(1);P0=table1[time[5]%10]; P2=table2[4];delay_ms(1);P0=table1[16];P2=table2[5];delay_ms(1);P0=table1[time[6]/10];P2=table2[6];delay_ms(1);P0=table1[time[6]%10];P2=table2[7];delay_ms(1);}void ds1302_init(){uchar i;ds1302_spiwrite(0x8e,0x00); //wp是写允许位。

#include<reg52.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned charsbit k1=P1^0; //开关的位置sbit k2=P1^1;sbit k3=P1^2;sbit k4=P1^3;sbit clk=P3^6; //时钟线sbit en=P3^5; //使能端sbit io=P3^4; //DS1302的IO口sbit lcden=P2^7; //液晶使能端sbit lcdrd=P2^6; //数据命令端sbit lcdwr=P2^5; //读写选择端sbit beep=P2^4; //蜂鸣器位置bit flag; //按键标志位uchar code t[]="LCD LOCK"; //第一行显示字符uchar code b[]="****"; //第二行显示字符uchar c[8] ={0x00}; //定义显示缓冲区uchar d[7] ={0,0,0x12,0,0,0,0}; //DS1302时间缓冲区，存放秒、分、时、日、月、uchar e[2]={0}; //用来存放分钟小时的中间值void delay(uint x) //延时函数{ uint i,j;for(i=0;i<x;i++)for(j=0;j<115;j++); //延时X*MS}void write_com(uchar com) //命令函数{ lcdrd=0; //选择命令端P0=com; //要写的命令送到P0口delay(5);lcden=1; //开启使能端delay(5);lcden=0; //关闭使能端}void write_data(uchar dat) //数据函数{ lcdrd=1; //数据选择端P0=dat;delay(5);lcden=1; //开使能delay(5);lcden=0;}bit busy() //忙碌检查函数{ bit result;lcdrd=0;lcdwr=1;lcden=1;_nop_(); //延时几微秒_nop_();_nop_();_nop_();result=(bit)(P0&0x80);lcden=0;return result;}void lcdclr() //LCD清屏函数{ write_com(0x01); //清零显示，数据指针清零delay(5);}void init() //初始化函数{ delay(15);write_com(0x38); //16*2显示，5*7点阵，8位数据delay(15);write_com(0x38);write_com(0x06); //写一个字符地址指针加1 delay(5);write_com(0x0c); //设置显示，不显示光标delay(5);write_com(0x01); //显示清零，数据指针清零}void write_byte(uchar date) //写一个字节函数{ uchar i;for(i=0;i<8;i++){ clk=0; //低电平改变数据if(date&0x01)io=1;elseio=0;clk=1; //高电平写入1302_nop_();date=date>>1;}}uchar read_byte() //读一个字节函数{uchar i,temp=0;io=1;for(i=0;i<7;i++){clk=0;if(io==1)temp=temp|0x80;elsetemp=temp&0x7f;clk=1; //产生下跳沿temp=temp>>1;}return temp;}void write1302(uchar com,uchar dat) //写1302函数在某个地址写数据{ clk=0;en=1;write_byte(com);write_byte(dat);clk=0;en=0;}uchar read1302(uchar add) //读1302函数，从地址读数据{ uchar d;clk=0;en=1;write_byte(add); //先写地址d=read_byte(); //后读数据clk=0;en=0;return d;}void set1302(uchar add,uchar *p,uchar n) //时间初始化{ write1302(0x80,0x00); //写控制，允许写操作for(;n>0;n--){ write1302(add,*p);p++;add=add+2;}write1302(0x8e,0x80); //写保护，不允许写操作}void get1302(uchar add,uchar *p,uchar n) //读取当前数据{ for(;n>0;n--){ *p=read1302(add);p++;add=add+2;}}void init1302() //初始化1302函数{ en=0;clk=0;write1302(0x80,0x00); //写秒寄存器write1302(0x90,0xab); //写充电器write1302(0x8e,0x80); //写保护，禁止写}void BEEP() //蜂鸣器函数{ beep=0; //响蜂鸣器delay(100); //响0.1sbeep=1;delay(100);}void lcdcon(uchar m1,m2,m3) //将数据转化成适合LCD显示的数据{ c[0]=m1/10+0x30; //小时十位数据c[1]=m1%10+0x30; //小时个位数据c[2]=m2/10+0x30; //分钟十位数据c[3]=m2%10+0x30; //分钟个位数据c[4]=m3/10+0x30; //秒十位c[5]=m3%10+0x30; //秒个位}void lcddis() //LCD显示函数{ write_com(0x44|0x80); //第二行第四列write_data(c[0]); //小时十位write_data(c[1]); //小时个位write_data(':'); //显示：write_data(c[2]); //显示分钟十位write_data(c[3]); //显示分钟个位write_data(':');write_data(c[4]); //显示秒十位write_data(c[5]); //显示秒个位}void keyscan() //按键函数{ uchar fen,shi; //定义两个16位分钟和小时write1302(0x8e,0x00); //1302写保护，允许写write1302(0x80,0x80); //时钟停止运行if(k2==0) //按键2被按下{ d elay(10); //去抖动if(k2==0) //确认被按下{ while(!k2); //等待按键释放BEEP(); //蜂鸣器函数d[2]=d[2]+1; //小时加1if(d[2]==24) //满24清零d[2]=0;shi=d[2]/10*16+d[2]%10; //将小时转化成16进制write1302(0x84,shi); //调整后写入1302}}if(k3==0) //按键3被按下{ delay(10); //抖动if(k3==0) //确认被按下{ while(!k3); //等待按键放开BEEP(); //蜂鸣器函数d[1]=d[1]+1; //分钟加1if(d[1]==60) //满60清零d[1]=0;fen=d[1]/10*16+d[1]%10; //将分钟转化为16进制write1302(0x82,fen); //调整后，写入1302}}if(k4==0) //按键4被按下{ d elay(10); //去抖动if(k4==0) //确认被按下{ while(!k4); //等待按键释放BEEP(); //蜂鸣器函数write1302(0x80,0x00); //调整后，启动时钟运行write1302(0x8e,0x80); //写保护，禁止写flag=0; //按键1标志位清零}}}void gettime() //读取当前时间，转化为10进制{ uchar miao,fen,shi;write1302(0x8e,0x00); //控制命令，0表示允许写write1302(0x90,0xab); //电流控制miao=read1302(0x81); //读取秒fen=read1302(0x83); //读取分shi=read1302(0x85); //读取小时d[0]=miao/16*10+miao%16; //转化为10进制d[1]=fen/16*10+fen%16; //转化为10进制d[2]=shi/16*10+shi%16; //转换为10进制}void main() //主函数{ uchar i;P0=0xff;P2=0xff;init1302(); //1302初始化函数lcdclr(); //1302清屏函数write_com(0x00|0x80); //第一行第0列i=0;while(t[i]!=0){ write_data(t[i]); //第一个字符显示i++;}write_com(0x40|0x80); //第二行显示第0列i=0;while(b[i]!=0);{ write_data(b[i]);i++;}init1302();while(1){ gettime();if(k1==0) //按键1按下{ delay(10); //去抖动if(k1==0) //确认按下{ while(!k1); //等待按键释放BEEP(); //蜂鸣器函数flag=1; //按键1标志位置位，进行时钟调整}}if(flag==1) //如为1，则进行调整keyscan();lcdcon(d[2],d[1],d[0]); //将1302的数据送到函数转换lcddis(); //调整LCD显示，显示小时，分钟，秒}}。

#include <AT89X51.H>#include<absacc.h>#define WRITE_SECOND 0x80#define WRITE_MINUTE 0x82#define WRITE_HOUR 0x84#define READ_SECOND 0x81#define READ_MINUTE 0x83#define READ_HOUR 0x85#define WRITE_PROTECT 0x8E//位寻址寄存器定义sbit p17=P1^7;//管脚定义sbit SCLK = P3^3; // DS1302时钟信号7脚sbit DIO= P3^4; // DS1302数据信号6脚sbit CE = P3^5; // DS1302片选5脚/////////**********定义引脚************************//////#define lcd_db P0sbit lcd_rs=P2^4;sbit lcd_rw=P2^5;sbit lcd_e=P2^6;unsigned char table[]=" ";unsigned char tabl[]="0123456789";//////////********定义函数*********************/////////#define uchar unsigned char#define uint unsigned intvoid lcd_chushi(void);///////初始化函数void lcd_command(uchar command); /////写指令函数void lcd_data(uchar dat); ////写数据函数void lcd_disp_char(uchar x,uchar y);///显示函数void delay(uint n); ////延时函数////////////********初始化函数**************////////void lcd_chushi(void){lcd_command(0x38);lcd_command(0x38);lcd_command(0x06);lcd_command(0x0c);lcd_command(0x01);delay(100);}////////**************写指令函数***************/////////////// void lcd_command(uchar dat){lcd_db=dat;lcd_rs=0;lcd_rw=0;lcd_e=1;lcd_e=0;delay(10);}///////////////*******数据写入*********************///////////void lcd_data(uchar dat){lcd_db=dat;lcd_rs=1;lcd_rw=0;lcd_e=1;delay(100);lcd_e=0;delay(100);}/////////*******显示函数********************////////////////////void lcd_disp_char(uchar x,uchar y){uchar address;if(y==1)address=0x80+x;elseaddress=0xc0+x;lcd_command(address);}/////////////****************延时*********************////////////// void delay(uint n){uint i;uchar j;for(i=n;i>0;i--)for(j=0;j<10;j++);}void xianshi(uint i,k,l)//////显示{uchar j;table[9]=tabl[l%16];///////显示第几位table[8]=tabl[l/16%10];///////显示第几位table[5]=tabl[k%16];///////显示第几位table[4]=tabl[k/16%10];///////显示第几位table[1]=tabl[i%16];///////显示第几位table[0]=tabl[i/16%10];///////显示第几位for(j=0;j<10;j++){lcd_data(table[j]);}}void Write1302 ( unsigned char addr,dat ){unsigned char i,temp;CE=0; //CE引脚为低，数据传送中止SCLK=0; //清零时钟总线CE = 1; //CE引脚为高，逻辑控制有效//发送地址for ( i=8; i>0; i-- ) //循环8次移位{SCLK = 0;temp = addr;DIO = (bit)(temp&0x01); //每次传输低字节addr >>= 1; //右移一位SCLK = 1;}//发送数据for ( i=8; i>0; i-- ){SCLK = 0;temp = dat;DIO = (bit)(temp&0x01);dat >>= 1;SCLK = 1;}CE = 0;}unsigned char Read1302 ( unsigned char addr ){unsigned char i,temp,dat1;CE=0;SCLK=0;CE = 1;//发送地址for ( i=8; i>0; i-- ) //循环8次移位{SCLK = 0;temp = addr;DIO = (bit)(temp&0x01); //每次传输低字节addr >>= 1; //右移一位SCLK = 1;}//读取数据for ( i=8; i>0; i-- ){p17=DIO;SCLK=1;P1>>=1;SCLK=0;}CE=0;dat1=P1;return dat1;}void Initial(void){Write1302 (WRITE_PROTECT,0x00); //禁止写保护Write1302 (WRITE_SECOND,0x56); //秒位初始化Write1302 (WRITE_MINUTE,0x12); //分钟初始化Write1302 (WRITE_HOUR,0x09); //小时初始化Write1302 (WRITE_PROTECT,0x80); //允许写保护}void main(){uint shi,fen,miao;lcd_chushi();////////////初始化Initial();while(1){miao=Read1302 (READ_SECOND);fen=Read1302 (READ_MINUTE);shi=Read1302 (READ_HOUR);lcd_disp_char(0,1);////显示位置xianshi(shi,fen,miao); ///显示内容lcd_disp_char(0,0);///显示位置xianshi(shi,fen,miao); //显示内容}}。
