51单片机+带字库液晶12864+DS1302数字时钟C源程序(无按键修改功能)

以下是我写的12864LCD并行口时钟显示程序，时钟用按键可调/***************12864.h头文件******************************/#ifndef _12864_h#define _12864_h/*****包含头文件**************/#include<reg51.h>#include"string.h"#include"DS1302.h"/********定义I/0口**********/#define LCD12864_DATA P0sbit LCD12864_E = P2^7;sbit LCD12864_RW = P2^5;sbit LCD12864_RS = P2^6;sbit LCD12864_RET= P2^0;sbit LCD12864_PSB =P2^2;/******声明全局函数*********/void Delay1ms(unsigned int); //声明延时函数void BusyChk_12864(void); //声明忙检测函数void WrCom(unsigned char); //声明写入命令函数//unsigned char ReDat(void); //声明读数据函数void WrDat(unsigned char); //声明写数据函数void LcdInit(void); //12864初始化函数void SetAddress(unsigned char ,unsigned char); //设置地址转换void DisplayString(unsigned char ,unsigned char,unsigned char *p);//行显示字符void DisplayTime();void DisplayDay();void DisplayWeek();#endif/*****************************12864.c***********************************/#include"12864.h"/****************************************************************************** ** 函数名: Delay1ms* 函数功能: 延时函数，延时1ms* 输入: c* 输出 e : 无* 说名: 该函数是在12MHZ晶振下，12分频单片机的延时。

#ifndef __DS1302_H__#define __DS1302_H__#define uchar unsigned char#define uint unsigned int#includesbit SCLK = P3^2;sbit IO = P2^4;sbit RST = P3^3;#define R_Second 0x81#define W_Second 0x80#define R_Minute 0x83#define W_Minute 0x82#define R_Hour 0x85#define W_Hour 0x84h#define R_Day 0x87#define W_Day 0x86_n_#define R_Month 0x89澝儙#define W_Month 0x88 #define R_Week 0x8B#define W_Week 0x渢#define R_Year 0x8D#define W_Year 0x8C?^•#define R_Control 0xu _簭_•void DS1302_Write_Byte(uchar Date;?void Write_DS1302(uchar Adr,uchar Date;uchar Read_DS1302(uchar Adr;void Init_DS1302(;'#endifW燊/************************************************************** 函數名稱 _Z_k謃?缧?_恄漀騋单字节写葅发亽輸入參數：写的字节U輸出參數 -_无M;1,?備<5%注：**************************************************************/F _void DS1302_Write_Byte(uchar Date{琿彆 uchar i;G for(i = 0;i < 8;i++{ if(Date & 0x01IO = 1;else_鞺穢齄 IO = 0;O _ SCLK = 1;3┋SCLK = 0;}诰搕謃鋃乓莗れ擾葞U/************************************************************** ： uchar DS1302_Read_Byte(•函數功能：单字节读恳輸入參數蛈w{-无E轆儡：|3?o读出的数据備注：**************************************************************/ uchar DS1302_Read_Byte(!b{uchar i,Temp = 0;for(i = 0;i < 8;i++{ Temp = Temp >> 1;(_eTemp = Temp | 0x80;SCLK = 1;}return Temp;Y仞_Gv'€+枊瞒~0壇糪f?_6篢2擺Pz;函數功能：写数据輸入參數 &率郷骋確_F澼 G?_弒]u_q无蘤窓膠注巓钌鑪**************************************************************/v嗣趉{藁mSCLK = 0;RST = 1;DS1302_Write_Byte(Adr;濒 DS1302_Write_Byte(Date;i Mc}n/************************************************************** 殧泛曋ㄖ嬪i： uchar Read_DS1302(uchar Adr齙鳑扼蝊_╛嵖??>輸入參數檟_范:U?T啃禈輸出參數：读出的数据拥&__ 注：_**************************************************************/ uchar Read_DS1302(uchar Adr{uchar Temp = 0;RST = 0;4_RST = 1;DS1302_Write_Byte(Adr;Temp = DS1302_Read_Byte(;RST = 0;潵擾?_獐衉}悱qG_?帶燙ㄚ負焉/************************************************************** 函數名稱：_函數功能陕鮛€_kE_P_w?鋃DS1302o齙：无?輸出參數： U _?眶備注：@_2•蒧void Init_DS1302(癬窥Q_u瞪I _%~唼? _镈 Write_DS1302(W_Month,0x09;中_# 疴FWrite_DS1302(W_Minute,0x11;Write_DS1302(W_Second,0x23;Write_DS1302(W_Control,0x80;_Ts}<。

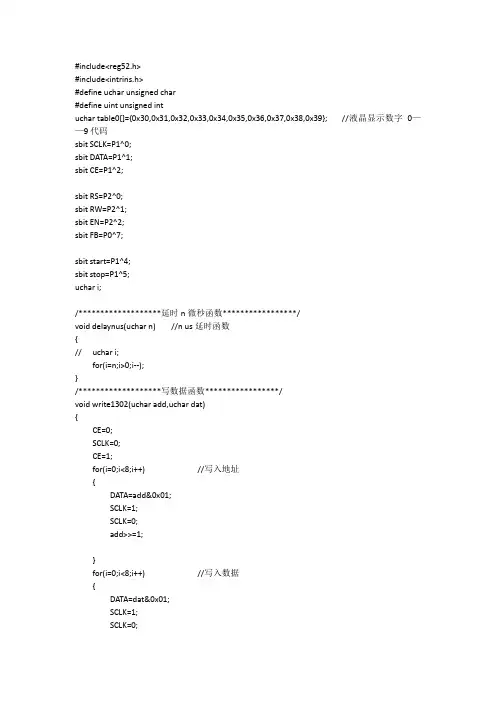

#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar table0[]={0x30,0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x39}; //液晶显示数字0——9代码sbit SCLK=P1^0;sbit DATA=P1^1;sbit CE=P1^2;sbit RS=P2^0;sbit RW=P2^1;sbit EN=P2^2;sbit FB=P0^7;sbit start=P1^4;sbit stop=P1^5;uchar i;/*******************延时n微秒函数*****************/void delaynus(uchar n) //n us延时函数{// uchar i;for(i=n;i>0;i--);}/*******************写数据函数*****************/void write1302(uchar add,uchar dat){CE=0;SCLK=0;CE=1;for(i=0;i<8;i++) //写入地址{DATA=add&0x01;SCLK=1;SCLK=0;add>>=1;}for(i=0;i<8;i++) //写入数据{DATA=dat&0x01;SCLK=1;SCLK=0;dat>>=1;}SCLK=1;CE=0;}/*******************读数据函数*****************/uchar read1302(uchar add){uchar dat;CE=0;SCLK=0;CE=1;for(i=8;i>0;i--) //写入地址{DATA=add&0x01;SCLK=1;SCLK=0;add>>=1;}for(i=8;i>0;i--) //读出数据/********************为神马？？？**************************/{dat>>=1;if(DATA==1)dat=dat|0x80;SCLK=1;SCLK=0;}SCLK=1;CE=0;return dat;}/*******************DS1302初始化函数*****************/void init1302(){uchar flag;flag=read1302(0x81);if(flag&0x80){write1302(0x8e,0x00);write1302(0x80,0x00);write1302(0x82,(((1/10)<<4)|(1%10)));write1302(0x84,(((20/10)<<4)|(20%10)));write1302(0x86,(((19/10)<<4)|(19%10)));write1302(0x88,(((7/10)<<4)|(7%10)));write1302(0x8a,((2/10)<<4)|(2%10));write1302(0x8c,(((11/10)<<4)|(11%10)));write1302(0x90,0xa5); //充电。

#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intchar second=0;char minite=0;char hour=0;int n=0;bit s2=0;bit s3=0;bit s4=0;bit s5=0;//bit s6=0;/*共阳数码管字型码*//*0,1,2,3,4,5,6,7,8,9,p.,灭*/char code dis_code[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x0c,0xff,0xbf}; /*P点显示代码序号*/char data find_code[]={0,0,12,0,0,12,0,0};/********************************************************///函数名：void Delay1ms(uint count)//功能：延时时间为1ms//输入参数：count,1ms计数//说明：总共延时时间为1ms乘以count,crystal=12Mhz/********************************************************//* 延迟函数*/void Delay1ms(uint count){uint j;while(count--!=0){for(j=0;j<80;j++);}}/************************************************************************//*显示函数*//************************************************************************/ void disp(){char i,j=0xfe;char k;for(i=0;i<8;i++){P2=j;k=find_code[i];P0=dis_code[k];Delay1ms(1);j=_crol_(j,1);}P0=0xff;}/************************************************************************* 函数原型：keychuli();* 功能:处理与键盘相连的P1口的内容，作为键值。

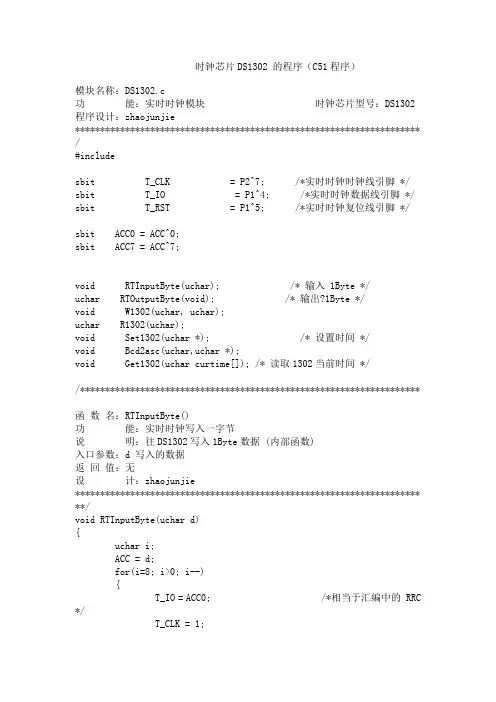

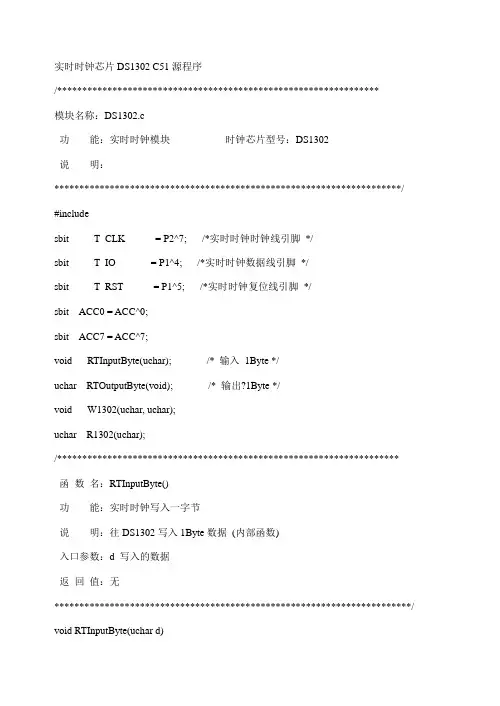

时钟芯片DS1302 的程序（C51程序）模块名称：DS1302.c功能：实时时钟模块时钟芯片型号：DS1302 程序设计：zhaojunjie********************************************************************* /#includesbit T_CLK = P2^7; /*实时时钟时钟线引脚 */ sbit T_IO = P1^4; /*实时时钟数据线引脚 */ sbit T_RST = P1^5; /*实时时钟复位线引脚 */sbit ACC0 = ACC^0;sbit ACC7 = ACC^7;void RTInputByte(uchar); /* 输入 1Byte */uchar RTOutputByte(void); /* 输出?1Byte */void W1302(uchar, uchar);uchar R1302(uchar);void Set1302(uchar *); /* 设置时间 */void Bcd2asc(uchar,uchar *);void Get1302(uchar curtime[]); /* 读取1302当前时间 *//********************************************************************函数名：RTInputByte()功能：实时时钟写入一字节说明：往DS1302写入1Byte数据 (内部函数)入口参数：d 写入的数据返回值：无设计：zhaojunjie********************************************************************* **/void RTInputByte(uchar d){uchar i;ACC = d;for(i=8; i>0; i--){T_IO = ACC0; /*相当于汇编中的 RRC */T_CLK = 1;T_CLK = 0;ACC = ACC >> 1;}}/********************************************************************函数名：RTOutputByte()功能：实时时钟读取一字节说明：从DS1302读取1Byte数据 (内部函数)入口参数：无返回值：ACC设计：zhaojunjie********************************************************************* **/uchar RTOutputByte(void){uchar i;for(i=8; i>0; i--){ACC = ACC >>1; /*相当于汇编中的 RRC */ACC7 = T_IO;T_CLK = 1;T_CLK = 0;}return(ACC);}/********************************************************************函数名：W1302()功能：往DS1302写入数据说明：先写地址，后写命令/数据 (内部函数)调用：RTInputByte() , RTOutputByte()入口参数：ucAddr: DS1302地址, ucData: 要写的数据返回值：无设计：zhaojunjie********************************************************************* **/void W1302(uchar ucAddr, uchar ucDa){T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(ucAddr); /* 地址，命令 */RTInputByte(ucDa); /* 写1Byte数据*/T_CLK = 1;T_RST = 0;}/********************************************************************函数名：R1302()功能：读取DS1302某地址的数据说明：先写地址，后读命令/数据 (内部函数)调用：RTInputByte() , RTOutputByte()入口参数：ucAddr: DS1302地址返回值：ucData :读取的数据设计：zhaojunjie********************************************************************* **/uchar R1302(uchar ucAddr){uchar ucData;T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(ucAddr); /* 地址，命令 */ucData = RTOutputByte(); /* 读1Byte数据 */T_CLK = 1;T_RST = 0;return(ucData);}/********************************************************************函数名：BurstW1302T()功能：往DS1302写入时钟数据(多字节方式)说明：先写地址，后写命令/数据调用：RTInputByte()入口参数：pWClock: 时钟数据地址格式为: 秒分时日月星期年控制8Byte (BCD码)1B 1B 1B 1B 1B 1B 1B 1B返回值：无设计：zhaojunjie********************************************************************* **/void BurstW1302T(uchar *pWClock){uchar i;W1302(0x8e,0x00); /* 控制命令,WP=0,写操作?*/T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(0xbe); /* 0xbe:时钟多字节写命令 */for (i = 8; i>0; i--) /*8Byte = 7Byte 时钟数据 + 1Byte 控制*/{RTInputByte(*pWClock); /* 写1Byte数据*/pWClock++;}T_CLK = 1;T_RST = 0;}/********************************************************************函数名：BurstR1302T()功能：读取DS1302时钟数据说明：先写地址/命令，后读数据(时钟多字节方式)调用：RTInputByte() , RTOutputByte()入口参数：pRClock: 读取时钟数据地址格式为: 秒分时日月星期年7Byte (BCD码)1B 1B 1B 1B 1B 1B 1B返回值：无设计：zhaojunjie********************************************************************* **/void BurstR1302T(uchar *pRClock){uchar i;T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(0xbf); /* 0xbf:时钟多字节读命令 */for (i=8; i>0; i--){*pRClock = RTOutputByte(); /* 读1Byte数据 */pRClock++;}T_CLK = 1;}/********************************************************************函数名：BurstW1302R()功能：往DS1302寄存器数写入数据(多字节方式)说明：先写地址，后写数据(寄存器多字节方式)调用：RTInputByte()入口参数：pWReg: 寄存器数据地址返回值：无设计：zhaojunjie********************************************************************* **/void BurstW1302R(uchar *pWReg){uchar i;W1302(0x8e,0x00); /* 控制命令,WP=0,写操作*/T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(0xfe); /* 0xbe:时钟多字节写命令*/for (i=31; i>0; i--) /* 31Byte 寄存器数据 */{RTInputByte(*pWReg); /* 写1Byte数据*/pWReg++;}T_CLK = 1;T_RST = 0;}/********************************************************************函数名：BurstR1302R()功能：读取DS1302寄存器数据说明：先写地址，后读命令/数据(寄存器多字节方式)调用：RTInputByte() , RTOutputByte()入口参数：pRReg: 寄存器数据地址返回值：无设计：zhaojunjie********************************************************************* **/void BurstR1302R(uchar *pRReg){uchar i;T_CLK = 0;T_RST = 1;RTInputByte(0xff); /* 0xff:时钟多字节读命令 */for (i=31; i>0; i--) /*31Byte 寄存器数据 */{*pRReg = RTOutputByte(); /* 读1Byte数据 */pRReg++;}T_CLK = 1;T_RST = 0;}/********************************************************************函数名：Set1302()功能：设置初始时间说明：先写地址，后读命令/数据(寄存器多字节方式)调用：W1302()入口参数：pClock: 设置时钟数据地址格式为: 秒分时日月星期年7Byte (BCD码)1B 1B 1B 1B 1B 1B 1B返回值：无设计：zhaojunjie********************************************************************* **/void Set1302(uchar *pClock){uchar i;uchar ucAddr = 0x80;W1302(0x8e,0x00); /* 控制命令,WP=0,写操作?*/for(i =7; i>0; i--){W1302(ucAddr,*pClock); /* 秒分时日月星期年*/pClock++;ucAddr +=2;}W1302(0x8e,0x80); /* 控制命令,WP=1,写保护?*/}/********************************************************************函数名：Get1302()功能：读取DS1302当前时间说明：调用：R1302()入口参数：ucCurtime: 保存当前时间地址。

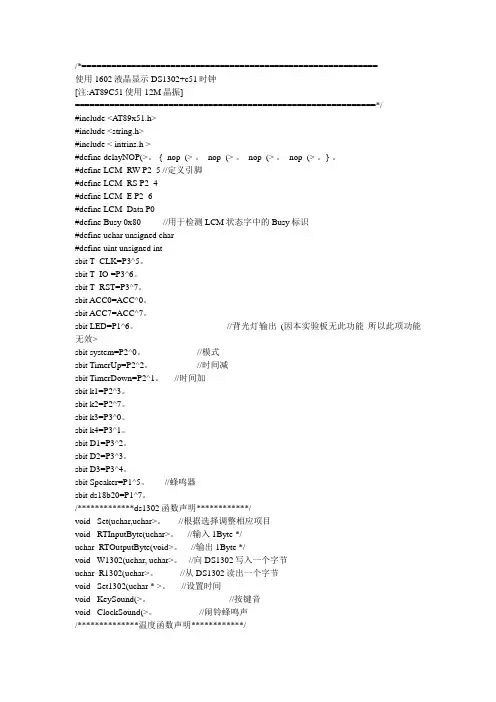

/*============================================================使用1602液晶显示DS1302+c51时钟[注:AT89C51使用12M晶振]=============================================================*/#include <AT89x51.h>#include <string.h>#include < intrins.h >#define delayNOP(>。

{_nop_(> 。

_nop_(> 。

_nop_(> 。

_nop_(> 。

} 。

#define LCM_RW P2_5 //定义引脚#define LCM_RS P2_4#define LCM_E P2_6#define LCM_Data P0#define Busy 0x80 //用于检测LCM状态字中的Busy标识#define uchar unsigned char#define uint unsigned intsbit T_CLK=P3^5。

sbit T_IO =P3^6。

sbit T_RST=P3^7。

sbit ACC0=ACC^0。

sbit ACC7=ACC^7。

sbit LED=P1^6。

//背光灯输出(因本实验板无此功能所以此项功能无效>sbit system=P2^0。

//模式sbit TimerUp=P2^2。

//时间减sbit TimerDown=P2^1。

//时间加sbit k1=P2^3。

sbit k2=P2^7。

sbit k3=P3^0。

sbit k4=P3^1。

sbit D1=P3^2。

sbit D2=P3^3。

sbit D3=P3^4。

sbit Speaker=P1^5。

//蜂鸣器sbit ds18b20=P1^7。

51单片机+带字库液晶12864+DS1302数字时钟C 源程序（无按键修改功 能）过两天的搜索与调试，在别人程序的基础上，不断修改，终于调试成功了 这个程序。

目前还不能修改时间与日期，只是以预定时间以始。

适用于开发板：51单片机（AT89S52 +带字库液晶12864（ST7920）+DS1302实时时钟）实现功能：简单，数字时钟 +日期（以后会不断完美）。

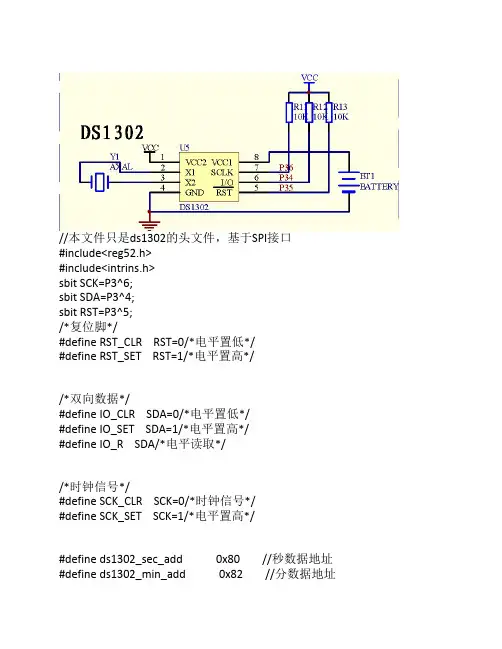

C 语言源程序如下：#include <reg52.h>#include <intrins.h> #define uchar unsigned char #define uint unsigned int /*DS1302 端 口设置 */sbit SCK=P3A 6;sbit SDA=P3A4;sbit RST = P3A5;bitReadRTC_Flag;/* 12864 端口定义 */ #define LCD_data P0 sbit LCD_RS = P2A4;sbit LCD_RW = P2A5; sbit LCD_EN = P2A 6;//液晶使能控制sbit PSB 二卩2八1； //并口控制 //DS1302 时钟 //DS1302 IO // DS1302 复位 //读DS1302全局变量//带字库液晶 12864数据口// 寄存器选择输入// 液晶读/写控制sbit RES=P2A3;uchar code dis1[] = {"电子设计天地"}；// 液晶显示的汉字uchar code dis2[] = {"有志者，事竟成!"}；uchar code dis4[] = {'0','1','2','3','4','5','6','7','8','9'}；unsigned char temp；#define delayNOP()； {_nop_()；_nop_()；_nop_()；_nop_()；}；void lcd_pos(uchar X,uchar Y)； //确定显示位置unsigned char l_tmpdate[7]={0,7,16,19,10,1,9};〃秒分时日月周年09-10-19 16:07:00code unsigned charwrite_rtc_address[7]={0x80,0x82,0x84,0x86,0x88,0x8a,0x8c}; //秒分时日月周年最低位读写位code unsigned charread_rtc_address[7]={0x81,0x83,0x85,0x87,0x89,0x8b,0x8d};void Write_Ds1302_byte(unsigned char temp);void Write_Ds1302( unsigned char address,unsigned char dat );unsigned char Read_Ds1302 ( unsigned char address );void Read_RTC(void);//read RTCvoid Set_RTC(void); //set RTCvoid InitTIMER0(void);//inital timer0/*******************************************************************//**//* 延时函数 *//* *//******************************************************************* /void delay(unsigned int m) // 延时程序 {unsigned int i,j;for(i=0;i<m;i++)**************************************************//*检查LCD 忙状态*//*lcd_busy 为1时，忙，等待。

#include<reg52.h> //包含单片机寄存器的头文件#include<intrins.h> //包含_nop_()函数定义的头文件#define uint unsigned int#define uchar unsigned charunsigned char code digit[10]={"0123456789"}; //定义字符数组显示数字sbit SCLK=P1^0; //位定义1302芯片的接口，时钟输出端口定义在P1.0引脚sbit DATA=P1^1; //位定义1302芯片的接口，数据输出端定义在P1.1引脚sbit RST=P1^2; //位定义1302芯片的接口，复位端口定义在P1.2引脚/*****************************************************函数功能：延时若干微秒入口参数：n***************************************************/void delay(uint i){ unsigned char j;while(i--){for(j=110;j>0;j--){;}}}/*****************************************************函数功能：向1302写一个字节数据入口参数：x***************************************************/void Write1302(unsigned char dat){unsigned char i;SCLK=0; //拉低SCLK，为脉冲上升沿写入数据做好准备delay(2); //稍微等待，使硬件做好准备for(i=0;i<8;i++) //连续写8个二进制位数据{DATA=dat&0x01; //取出dat的第0位数据写入1302 低位在前，高位在后delay(2); //稍微等待，使硬件做好准备SCLK=1; //上升沿写入数据delay(2); //稍微等待，使硬件做好准备SCLK=0; //重新拉低SCLK，形成脉冲dat>>=1; //将dat的各数据位右移1位，准备写入下一个数据位}}/*****************************************************函数功能：根据命令字，向1302写一个字节数据入口参数：Cmd，储存命令字；dat，储存待写的数据***************************************************/void WriteSet1302(unsigned char Cmd,unsigned char dat){RST=0; //禁止数据传递SCLK=0; //确保写数居前SCLK被拉低RST=1; //启动数据传输delay(2); //稍微等待，使硬件做好准备Write1302(Cmd); //写入命令字Write1302(dat); //写数据SCLK=1; //将时钟电平置于高电平状态RST=0; //禁止数据传递}/*****************************************************函数功能：从1302读一个字节数据入口参数：x***************************************************/ unsigned char Read1302(void){unsigned char i,dat;delay(2); //稍微等待，使硬件做好准备for(i=0;i<8;i++) //连续读8个二进制位数据{ dat>>=1;if(DATA==1) //如果读出的数据是1dat|=0x80; //将1取出，写在dat的最高位SCLK=1; //将SCLK置于高电平，为下降沿读出delay(2); //稍微等待SCLK=0; //拉低SCLK，形成脉冲下降沿delay(2); //稍微等待}return dat; //将读出的数据返回}/*****************************************************函数功能：根据命令字，从1302读取一个字节数据入口参数：Cmd***************************************************/ unsigned char ReadSet1302(unsigned char Cmd){unsigned char dat;RST=0; //拉低RSTSCLK=0; //确保写数居前SCLK被拉低RST=1; //启动数据传输Write1302(Cmd); //写入命令字dat=Read1302(); //读出数据SCLK=1; //将时钟电平置于已知状态RST=0; //禁止数据传递return dat; //将读出的数据返回}/*****************************************************函数功能：1302进行初始化设置***************************************************/void Init_DS1302(void){unsigned char flag;flag= ReadSet1302(0x81);if(flag&0x80) { //判断时钟芯片是否关闭WriteSet1302(0x8E,0x00); //根据写状态寄存器命令字，写入不保护指令WriteSet1302(0x80,((55/10)<<4|(55%10))); //根据写秒寄存器命令字，写入秒的初始值WriteSet1302(0x82,((59/10)<<4|(59%10))); //根据写分寄存器命令字，写入分的初始值WriteSet1302(0x84,((23/10)<<4|(23%10))); //根据写小时寄存器命令字，写入小时的初始值WriteSet1302(0x86,((18/10)<<4|(18%10))); //根据写日寄存器命令字，写入日的初始值WriteSet1302(0x88,((6/10)<<4|(6%10))); //根据写月寄存器命令字，写入月的初始值WriteSet1302(0x8c,((9/10)<<4|(9%10))); //根据写年寄存器命令字，写入年的初始值WriteSet1302(0x90,0xa5); //打开充电功能选择2K电阻充电方式WriteSet1302(0x8E,0x80); //根据写状态寄存器命令字，写入保护指令}}//如果不想每次都初始化时间，也就是掉电后还想让时钟继续走时的话就用上面的语句/*--------------------这是每次都初始化的语句-----------------*//*WriteSet1302(0x8E,0x00); //根据写状态寄存器命令字，写入不保护指令WriteSet1302(0x80,((55/10)<<4|(55%10))); //根据写秒寄存器命令字，写入秒的初始值WriteSet1302(0x82,((59/10)<<4|(59%10))); //根据写分寄存器命令字，写入分的初始值WriteSet1302(0x84,((23/10)<<4|(23%10))); //根据写小时寄存器命令字，写入小时的初始值WriteSet1302(0x86,((18/10)<<4|(18%10))); //根据写日寄存器命令字，写入日的初始值WriteSet1302(0x88,((6/10)<<4|(6%10))); //根据写月寄存器命令字，写入月的初始值WriteSet1302(0x8c,((9/10)<<4|(9%10))); //根据写年寄存器命令字，写入年的初始值WriteSet1302(0x90,0xa5); //打开充电功能选择2K电阻充电方式WriteSet1302(0x8E,0x80); //根据写状态寄存器命令字，写入保护指令*//****************************************************************************** *以下是对液晶模块的操作程序******************************************************************************* /sbit RS=P2^0; //寄存器选择位，将RS位定义为P2.0引脚sbit RW=P2^1; //读写选择位，将RW位定义为P2.1引脚sbit E=P2^2; //使能信号位，将E位定义为P2.2引脚sbit BF=P0^7; //忙碌标志位，，将BF位定义为P0.7引脚/*****************************************************函数功能：判断液晶模块的忙碌状态返回值：result。

DS1302时钟芯片C51源代码源程序DS1302--- 51C语言代码,头文件与对应C代码已分离开，直接可用(自己写，绝对可用。

)其中星期几能直接由日期按公式推算出来，time.week=(time.year/100)/4-2*(time.year/100)+(time.year%100)+(time.year%100)/4+26*(tim e.month+1)/10 +time.day-1;(详情请搜：蔡乐公式)///////////////////////////////////////////////////////////////DS1302头文件：#ifndef _ds1302_h_#define _ds1302_h_#define uchar unsigned char#define uint unsigned int#define ulong unsigned long#define u32 unsigned long intsbit sdinn = P2^6;sbit sclkk = P2^5;sbit cee = P2^7;#define second_w 0x80#define second_r 0x81#define minute_w 0x82#define minute_r 0x83#define hour_w 0x84#define hour_r 0x85#define day_w 0x86#define day_r 0x87#define month_w 0x88#define month_r 0x89#define year_w 0x8c#define year_r 0x8d#define week_w 0x8a#define week_r 0x8b#define protect_w 0xc0#define protect_r 0xc1#define clock_base_w 0xc2#define clock_base_r 0xc3#define clock_state_w 0xcc#define clock_state_r 0xcd#define D_protect 0x77typedef struct{uint year;uint month;uint day;uint hour;uint minute;uint second;uint week;} Time_info;void DS1302_Writebyte(uchar dat);void time_write2DS1302(Time_info Time);void time_read_from_DS1302(Time_info *Time);uchar DS1302_Readbyte();void DS1302Write(uchar cmd, uchar dat);uchar DS1302Read(uchar cmd);void Init_DS1302(void);void display_date(unsigned char X,unsigned char Y,Time_info Read_T); void writeDate2DS1302(Time_info Time);void time_HMS2DS1302(Time_info Time);void Alarm_respond();void sendtime2computer();#endif///////////////////////////////////////////////////////////DS1302-C代码：#include "option.h"xdata uchar trans_buf;extern xdata uchar Date_Index;extern xdata uchar Time_Index;extern xdata uchar Write_date_buff[15];extern xdata uchar Alarm_buff[7];extern xdata uchar Alarm_arrive;extern xdata uchar arriveminute;extern xdata uchar Alarm_state;extern xdata Time_info Read_Time;xdata uchar tiao_buff[30];xdata uint hour,minute,second;xdata uchar old_second=250;void delay(unsigned long int i){while(i--);}void time_write2DS1302(Time_info Time)DS1302Write(0x8e,0x00);//写保护关trans_buf = ((Time.year%100/10)<<4)+((Time.year%10)&0X0F); // 写入年DS1302Write(year_w, trans_buf);trans_buf = (((Time.month%100/10)<<4)&0x10) + ((Time.month%10)&0X0F); //写入月DS1302Write(month_w, trans_buf);trans_buf = (((Time.day%100/10)<<4)&0x30) + ((Time.day%10)&0X0F);//写入日DS1302Write(day_w, trans_buf);trans_buf = (((Time.hour%100/10)<<4)&0x30)+((Time.hour%10)&0X0F);//写入时DS1302Write(hour_w, trans_buf);trans_buf = (((Time.minute%100/10)<<4)&0x70) + ((Time.minute%10)&0X0F); //写入分DS1302Write(minute_w, trans_buf);trans_buf = (((Time.second%100/10)<<4)&0x70) + ((Time.second%10)&0X0F); //写入秒DS1302Write(second_w, trans_buf);trans_buf = Time.week%7; //写入星期DS1302Write(week_w, trans_buf);DS1302Write(0x8e,0x80); //开写保护}void writeDate2DS1302(Time_info Time){DS1302Write(0x8e,0x00);//写保护关trans_buf = ((Time.year%100/10)<<4)+((Time.year%10)&0X0F); // 写入年DS1302Write(year_w, trans_buf);trans_buf = (((Time.month%100/10)<<4)&0x10) +((Time.month%10)&0X0F); //写入月DS1302Write(month_w, trans_buf);trans_buf = (((Time.day%100/10)<<4)&0x30) + ((Time.day%10)&0X0F);//写入日DS1302Write(day_w, trans_buf);Time.week = (int)(Time.year/100)/4-(int)2*(Time.year/100)+(int)(Time.year%100)+(int)(Time.year%100)/4+(int)26*(Time.mo nth+1)/10+(int)Time.day-1;// printf("--week:%5d--",Time.week);Time.week %= 7;if(Time.week == 0) Time.week = 7;trans_buf = Time.week; //写入星期DS1302Write(week_w, trans_buf);DS1302Write(0x8e,0x80); //开写保护}void time_HMS2DS1302(Time_info Time){DS1302Write(0x8e,0x00);//写保护关trans_buf = (((Time.hour%100/10)<<4)&0x30)+((Time.hour%10)&0X0F);//写入时DS1302Write(hour_w, trans_buf);trans_buf = (((Time.minute%100/10)<<4)&0x70) + ((Time.minute%10)&0X0F); //写入分DS1302Write(minute_w, trans_buf);trans_buf = (((Time.second%100/10)<<4)&0x70) + ((Time.second%10)&0X0F); //写入秒DS1302Write(second_w, trans_buf);DS1302Write(0x8e,0x80); //开写保护}void time_read_from_DS1302(Time_info *Time){Time->year = DS1302Read(year_r);Time->month = DS1302Read(month_r);Time->day = DS1302Read(day_r);Time->hour = DS1302Read(hour_r);Time->minute = DS1302Read(minute_r);Time->second = DS1302Read(second_r);Time->week = DS1302Read(week_r);Time->year = 2000+((Time->year>>4)*10)+(Time->year&0x0f);Time->month = ((Time->month>>4)*10) + (Time->month&0x0f);Time->day = (Time->day>>4)*10 + (Time->day&0x0f);Time->hour = (Time->hour>>4)*10 + (Time->hour&0x0f);Time->minute = ((Time->minute>>4)*10) + (Time->minute&0x0f);Time->second = (Time->second>>4)*10 + (Time->second&0x0f); }void DS1302_Writebyte(uchar dat){uchar i;sclkk = 0;delay(300);for(i = 0; i < 8; i++){sdinn = dat & 0x01;delay(90);sclkk = 1;delay(180);sclkk = 0;dat >>= 1;}}uchar DS1302_Readbyte(){uchar i, dat = 0;delay(90);for(i = 0; i < 8; i++){dat >>=1;if(sdinn)dat |= 0x80;sclkk = 1;delay(60);sclkk = 0;delay(60);}sdinn = 0;return dat;}void DS1302Write(uchar cmd, uchar dat) {cee = 0;sclkk = 0;cee = 1;DS1302_Writebyte(cmd);DS1302_Writebyte(dat);sclkk = 1;cee = 0;}uchar DS1302Read(uchar cmd) {uchar dat = 0;cee = 0;sclkk = 0;cee = 1;DS1302_Writebyte(cmd);dat = DS1302_Readbyte();sclkk = 1;cee = 0;return dat;}void Init_DS1302(void){Time_info time;uchar init_state;DS1302Write(0x8e,0x00);//写保护关init_state = DS1302Read(protect_r); DS1302Write(0x8e,0x80); //开写保护if(init_state != D_protect){time.year = 2014;time.month = 12;time.day = 5;time.hour = 18;time.minute = 57;time.second = 50; //日期换算为星期[c/4]-2c+y+[y/4]+[26(m+1)/10]+d-1time.week = (time.year/100)/4-2*(time.year/100)+(time.year %100)+(time.year%100)/4+26*(time.month+1)/10+time.da y-1;time.week %= 7;if(time.week == 0) time.week = 7;time_write2DS1302(time);DS1302Write(0x8e,0x00);//写保护关DS1302Write(protect_w,D_protect); //初始化一次标示DS1302Write(0x8e,0x80); //开写保护}DS1302Write(0x8e,0x00);//写保护关Alarm_buff[0] = DS1302Read(clock_base_r+0);Alarm_buff[1] = DS1302Read(clock_base_r+2);Alarm_buff[2] = DS1302Read(clock_base_r+4);Alarm_buff[3] = DS1302Read(clock_base_r+6);Alarm_buff[4] = DS1302Read(clock_base_r+8);Alarm_buff[5] = DS1302Read(clock_base_r+10);Alarm_state = DS1302Read(clock_state_r);DS1302Write(0x8e,0x80); //开写保护}void display_date(unsigned char X,unsigned char Y,Time_info Read_T) {xdata char dis_info[12];sprintf(dis_info, "%04d/%02d/%02d", (int)Read_T.year, (int) Read_T.month, (int)Read_T.day);LCD_write_english_string(X,Y,dis_info);sprintf(dis_info, "%02d/%02d/%02d", (int)Read_T.hour, (int) Read_T.minute, (int)Read_T.second);LCD_write_english_string(X+6,Y+1,dis_info);sprintf(dis_info, "Week:%d", (int)Read_T.week);LCD_write_english_string(X+12,Y+2,dis_info);}void Alarm_respond(){hour = (uint)Alarm_buff[0]*10+Alarm_buff[1];minute = (uint)Alarm_buff[2]*10+Alarm_buff[3];second = (uint)Alarm_buff[4]*10+Alarm_buff[5];if(Alarm_state==1){time_read_from_DS1302(&Read_Time);if((old_second < Read_Time.second)||(Read_Time.second==0)){if(arriveminute!=Read_Time.minute) Alarm_arrive = 0;if((Read_Time.hour == hour)&&(Read_Time.minute== minute)&&(Read_Time.second == second)){Alarm_arrive = 1;arriveminute = Read_Time.minute;}}old_second = Read_Time.second;}}void sendtime2computer(){time_read_from_DS1302(&Read_Time);printf("time%04d/%02d/%02d/%02d:%02d:%02d", Read_Time.year, Read_Time.month, Read_Time.day, Read_Time.hour, Read_Time.minute,Read_Time.second);printf("%d--\n",Read_Time.week);}。

ds1302时钟程序详解,ds1302程序流程图(C程序)ds1302时钟程序详解DS1302 的控制字如图2所示。

控制字节的最高有效位(位7)必须是逻辑1，如果它为0，则不能把数据写入DS1302中，位6如果为0，则表示存取日历时钟数据，为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位(位0)如为0表示要进行写操作，为1表示进行读操作，控制字节总是从最低位开始输出。

数据输入输出(I/O)在控制指令字输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从低位即位0开始。

同样，在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位到高位7。

DS1302的寄存器DS1302有12个寄存器，其中有7个寄存器与日历、时钟相关，存放的数据位为BCD码形式,其日历、时间寄存器及其控制字见表1。

此外，DS1302 还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM相关的寄存器等。

时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器内容。

DS1302与RAM相关的寄存器分为两类：一类是单个RAM单元，共31个，每个单元组态为一个8位的字节，其命令控制字为C0H～FDH，其中奇数为读操作，偶数为写操作；另一类为突发方式下的RAM寄存器，此方式下可一次性读写所有的RAM的31个字节，命令控制字为FEH(写)、FFH(读)。

ds1302程序流程图DS1302实时时间流程图4示出DS1302的实时时间流程。

根据此流程框图，不难采集实时时间。

下面结合流程图对DS1302的基本操作进行编程：根据本人在调试中遇到的问题，特作如下说明：DS1302 与微处理器进行数据交换时，首先由微处理器向电路发送命令字节，命令字节最高位MSB(D7)必须为逻辑1，如果D7=0，则禁止写DS1302，即写保护；D6 =0，指定时钟数据，D6=1，指定RAM数据；D5～D1指定输入或输出的特定寄存器；最低位LSB(D0)为逻辑0，指定写操作(输入)，D0=1，指定读操作(输出)。

/****************************************************************************/ //头文件#include <AT89X52.h>#include <string.h>/*****************************************************************************/ //灯与蜂鸣器定义sbit led_b = P2^7;sbit led_r = P1^4;sbit led_g1 = P1^3;sbit led_g2 = P1^2;sbit led_g3 = P1^0;sbit led_g4 = P1^1;sbit beep = P3^1;/*****************************************************************************/ //温度传感器定义sbit DQ = P3 ^ 0;//ds18B20/*****************************************************************************/ //键盘引脚定义sbit KEY_1 = P2^3; //左上sbit KEY_2 = P2^4; //左下sbit KEY_3 = P2^6; //右上sbit KEY_4 = P2^5; //右下sbit KEY_I = P3^2; //常0/****************************************************************************/ //引脚定义sbit SID = P2^1; //数据sbit SCLK = P2^2; //时钟/*****************************************************************************/ //定义DS1302时钟接口sbit clock_clk = P3 ^ 5;//ds1302_clk（时钟线）sbit clock_dat = P3 ^ 4;//ds1302_dat（数据线）sbit clock_Rst = P3 ^ 3;//ds1302_Rst（复位线）/*****************************************************************************/ //定义累加器A中的各位sbit a0 = ACC ^ 0;sbit a1 = ACC ^ 1;sbit a2 = ACC ^ 2;sbit a3 = ACC ^ 3;sbit a4 = ACC ^ 4;sbit a5 = ACC ^ 5;sbit a6 = ACC ^ 6;sbit a7 = ACC ^ 7;/****************************************************************************/ //定义全局变量unsigned char yy,mo,dd,xq,hh,mm,ss;//定义时间映射全局变量（专用寄存器）bit w = 0; //调时标志位static unsigned char menu = 0;//定义静态小时更新用数据变量static unsigned char keys = 0;//定义静态小时更新用数据变量static unsigned char timecount = 0;//定义静态软件计数器变量/****************************************************************************/ void DelayM(unsigned int a){//延时函数1MS/次unsigned char i;while( --a != 0){for(i = 0; i < 125; i++); //一个; 表示空语句,CPU空转。
