当前位置：文档之家 › 渗碳气体对201奥氏体不锈钢低温离子渗碳效果的影响

渗碳气体对201奥氏体不锈钢低温离子渗碳效果的影响

  • 格式：pdf
  • 大小：509.99 KB
  • 文档页数：4

２ ｕ
ｕｇ
文章 编 号 ：６ ２ ６ ８ （ ０ ２ ０ — ４ ３０ １ ７ — ９ ７ ２ １ ） ４０ １ — ４
渗 碳 气 体 对 ２ １奥 氏体 不锈 钢 ０ 低 温 离 子 渗 碳 效 果 的 影 响
王 宇 。 赵 程
（ 岛 科 技 大 学 机 电工 程 学 院 ； 面 技 术 研究 所 ， 东 青 岛 ２ ６６ ） 青 表 山 ６ ０ １
摘 要 ：用不 同的渗碳 气体 对 ２ １奥 氏体 不锈 钢进 行 了低 温 离子渗 碳 （ Ｐ ） ０ ＤＣ Ｃ 处理 。实 验证 明 ， 甲烷 和 乙炔均 可在 不 锈 钢 表 面形 成 一 层 无碳 化 铬 析 出的碳 的 过饱 和 固溶 体 （ Ｓ
相 ） 使 其表 面的硬 度和 耐蚀 性均 有较 大幅度 的提 高。但 用 甲烷作 为渗碳 气体 处理 的 不锈 ，
Ｗ Ａ ＮＧ Ｙｕ。 ＺＨ ＡＯ Ｃｈｅ ｎｇ
（Ｃｏ ｌ ｇ ｆＥｌ ｃ ｒ ｍｅ ｈ ｎ ｃ ｌ ｇ ｎ ｅ ｉ ｇ； ｕｒａ ｅ Ｅｎ ｉ ｅ ｉ ｇ Ｌａ ｏ ａ ｏｒ ， ｌ ｅ ｏ ｅ ｔ ｏ ｃ ａ ｉａ ｅ Ｅｎ ｉ ｅ ｒｎ Ｓ ｆ ｃ ｇ ｎｅ ｒｎ ｂ ｒ ｔ ｙ
Ｑｉｇ ｏ Ｕｎｖ ｒ ｉｙｏ ｉｎ ｅａ ｃ ｏｏ ｙ，Ｑｉ ｄａ ６ ０６ ，Ｃｈｎ ） ｎ ｄａ ｉｅｓｔ ｆＳｃｅ ｃ ｎｄＴｅｈｎ ｌｇ ｎｇ ｏ ２ ６ １ ｉａ
Ａｂ ｔ ａ ｔ ｓ ｒ ｃ ：Ｔｈ Ｏ ｔ ｍｐ ｒ ｔ ｒ ｌ ｓ ａ ｃ ｒ ｕ ｉａ ｉ ｎ （ ＰＣ） ｏ ０ ｕ ｔ ｎ ｔｃ ｓ ａｎ ｅ ｓ ｅ ｌ Ｗ ｅ ｅ ａ ｕ ｅｐ ａ ｍ ａ ｂ ｒ ｔ ｚ ｏ ＤＣ ｆ２ １ ａ ｓ ｅ ｉｉ ｔ ｉ ｌ ｓ
中 图分 类 号 ： ５ ． ＴＧ １ ６ ８ 文献标 志码 ： Ａ
Ｅｆ ｅ ｔ ｏ ｒ ｒｚ ｎ ｓ ｓｏ ｗ ｍ ｐ ｒ ｔ ｒ ａ ｍ ａ ｆ ｃ ｆＣａ ｂｕ ｉ ｉ ｇ Ｇａ ｅ ｎ Ｌｏ Ｔｅ ｅ ａ ｕ ｅ Ｐｌ ｓ Ｃａ ｂ ｒ ｚ ｔ０ ｆ２ Ａｕ ｔ ｎｉｉ ｔ ｉ ｌ ｓ ｔ ｅ ｒ ｕ ｉ ａ ｉ ｎ ０ ０１ ｓ ｅ ｔｃ Ｓ ａ ｎ ｅ ｓ Ｓ ｅ ｌ
钢 表 面有一 层 黑膜 ， 坏 了不锈 钢原有 的 光泽 ； 用 乙炔作 为渗碳 气体 不仅 可 以获得较 为 破 而
光 亮 的 表 面 色 泽 ， 时 其 硬 度 和 耐 蚀 性 也 有 进 一 步 的提 高 。 同
关键词： ０ ２ １奥 氏体不锈 钢 ； 温 离子渗碳 ；渗碳 气体 ； 度 ；耐蚀 性 低 硬
ｓ ｅ ｌｓ ｒ ａ ｅ ｗｉｈ ｔｃ ｏ ｉ ｍ ａ ｂｉ ｅ ｐ ｅ ｉ ｔ ｔｏ ｔ ｅ ｕ ｆ ｃ ｔ ｏｕ ｈｒ ｍ ｕ ｃ ｒ ｄ ｒ ｃｐｉａ ｉ ｎ，Ｓ ｈｅ ｓ ｆ ｃ ｒ ｎｅ ｓａ ｏ ｒ — Ｏ ｔ ｕｒａ ｅｈａ ｄ ｓ ｎｄ ｃ ｒ ｏ ｓｏ ｅ ｉｔ ｎ ｅ ａ ｅ ｇ ｅ ｔｙ ｉ ｉｎ ｒ ｓ ｓ ａ ｃ ｒ ｒ ａ ｌ ｍｐｒ ｖ ｄ Ｂｕｔ ａ ｌ ｙ ｒ ｏｆ ｂ ａ ｋ ｆｌ ｗｉｌ ｆ ｍ ｈｅ ｍｅ ａ ｏｅ． ａ ｅ ｌ ｃ ｉｍ ｌ ｏｒ ｏｎ ｔ ｔ ｌ ｓ ｒ ａ ｅ ｗｈｅ ｕ ｆ ｃ ｎ ＣＨ４ｉ ｓ ｄ ａ ａ ｂｕ ｉｉ ａ ｅ ｓ ｕ ｅ ｓ ｃ ｒ ｒｚｎｇ ｇ ｓ ｓ，ｗｈｉｈ ｗｉｌｄ ｓ ｒ ｙ ｔ ｅ ｏ ｉ ｉ ａ ｕｓ ｅ ｆ ｃ ｌ ｅ ｔ ｏ ｈ ｒｇ ｎ ｌｌ ｔ ｒ ｏ ｓ ａ ｎｌｓ ｔ ｅ ． ｗｈ ｎ Ｃ２ ｉ ｅ ｓ ｃ ｒ ｒｚｎｇ ｇ ｓ ｓ，ｎ ｌ ｒｇｈ ｕ ｆ ｃ ｕｓ ｅ ｔｉ ｅ ｓｓｅ １ ｅ Ｈ２ ｓ ｕｓ ｄ ａ ａ ｂｕ ｉ ｉ ａ ｅ ｏｔｏｎ ｙ ｂ ｉ ｔ ｓ ｒ ａ ｅ ｌ ｔ ｒ ｃ ｎ ｂ ｂｔ ｉ ｄ，ｂ ｌ ｏ ｔ ｒ ｎｅ ｓａ ｏ ｒ ｓ ｏ ｅ ｉｔ ｎ ｅｃ ｎ ｂｅｇ ｅ ｔｙ ｉ ａ ｅ ｏ ａ ｎｅ ｕｔａ ｓ ｈｅｈａ ｄ ｓ ｎｄ ｃ ｒ ｏ ｉ ｎ ｒ ｓ ｓ ａ ｃ ａ ｒ ａ ｌ ｍｐｒ ｖｅ ． ｏ ｄ Ｋｅ ｒ ｓ：２ ａ ｔ ｎ ｔｃ ｓ ａｎｌ ｓ ｔ ｅ ；ｌ ｙ ｗｏ ｄ ０１ ｕｓ ｅ ｉｉ ｔ ｉ ｅ ｓ ｓ ｅ ｌ ｏｗ ｅ ｐ ｒ ｔ ｒ ａ ｍａ ｃ ｒ ｒｚ ｔｏ ｔ ｍ ｅ ａ ｕ ｅ ｐｌ ｓ ａ ｂｕ ｉａ ｉ ｎ；ｃ ｒ — ａ ｂｕ
报 然 青 岛 ２２ ８ Ｊｏｕｒ ａｌ Ｑｉｇｄａ Ｕｎｉｅ 科 技Ｓ大 学 学ｎｄ Ｔ‘自ｈ 科ｏ学ｙ Ｎａｔ ｒ …Ｓｃｉｎｃｅ…ｄｉｉ ｎ、 Ｏ年 月 １ 期 ｃ ｌｇ （ ｕ ａ ｅ ｌ Ｅ ｔｏ ） ｖ ｆ ａ ｎ】 ｆ ｎ ｏ ｏ
ｒ ｉｙ ｓｔ ｏ ｃ ｅ ｃｅ ｉｎ
ｅ
Ｖ
ｓ ｅ ｌｈａ ｅ ｎ ｄ ｔ ｅ ｓ ｂ ｅ ｏｎｅｂｙ ｕｓｎｇ ｄｉｆ ｒ ｎｔｃ ｒ ｕｒｚｎｇ ｇａ ｅ ．Ｔｈ ｅ ｕ ｔ ｈ ｉ ｆ ｅ ｅ ａ ｂ ｉｉ ｓ ｓ ｅ ｒ ｓ ｌｓｓ ｏｗ ｈａ ｔ ｔＣＨ４ａ ｎｄ
Ｃ ２ｃ ｎ ｆ ｒ ａ ｌ ｙ ｒ ｏ ａ ｂ ｎ ｓ ｐ ｒ ａ ｕ ａ ｅ ｏ ｉ ｏ ｕ ｉ ｎ （． ．ｔ ｅＳ ｐ ａ ｅ ｎ ｔ ｅ ２ ａ ｏ ｍ ａ ｅ ｆｃ ｒ ｏ ｕ ｅ ｓ ｔ ｒ ｔ ｄ ｓ ｌ ｓ ｌ ｔｏ ｉ ｅ ｈ ｈ ｓ ）ｏ ｈ Ｈ ｄ

合集下载

奥氏体不锈钢的低温离子渗氮或渗碳

奥氏体不锈钢的低温离子渗氮或渗碳

奥氏体不锈钢的低温离子渗氮或渗碳
薄鑫涛
【期刊名称】《热处理》
【年(卷),期】2024(39)1
【摘要】众所周知:奥氏体不锈钢具有良好的耐蚀性,但其硬度低、摩擦性能差,在很大程度上限制了其应用。

采用常规的表面化学热处理虽然可以提高表面硬度及耐磨性,但往往出现耐蚀性下降现象。

如常规的表面渗氮处理后,硬度升高,但由于氮与铬形成氮铬化合物,使表面基体铬的含量下降,直接影响耐蚀性。

研究发现,奥氏体不锈钢进行一种低温离子渗氮或渗碳,不仅可以提高表面硬度及耐磨性,还能保持其相似或略好的耐蚀性。

【总页数】1页(P60-60)
【作者】薄鑫涛
【作者单位】不详
【正文语种】中文
【中图分类】TG1
【相关文献】
1.奥氏体不锈钢低温离子渗氮工艺研究
2.304奥氏体不锈钢低温离子渗氮组织与性能研究
3.添加合金元素对奥氏体不锈钢等离子渗氮和渗碳的影响
4.0Cr17Ni12Mo2奥氏体不锈钢低温等离子渗氮工艺研究
5.等离子体弧源奥氏体不锈钢低温离子渗扩氮研究
因版权原因，仅展示原文概要，查看原文内容请购买。

保持奥氏体不锈钢耐蚀性的渗碳工艺

保持奥氏体不锈钢耐蚀性的渗碳工艺


过 470℃下 20 小时的渗碳过程，可以得到约 70 微米深的硬化层。经过 LTCSS 工艺处理的 316 不 锈钢与未处理的材料相比，性能有明显改善，表 面硬度从原有的 400HV 提高到 1000HV；疲劳极限 从 200MPa 提高到 325MPa；在抗腐蚀性能方面， 在 0.6mol/L 的 NaCl 溶液中，阳极点蚀电位从 +140mV 提高到+990mV。
所以奥氏体不锈钢低温渗碳处理将在低于 550℃ 条件下进行，这样就可以在不损害不锈钢原有耐 蚀性能的条件下提高其表面强度等性能。
美 国 Swagelok 开 发 的 LTCSS(Lowtemperaturecolossalsupersaturati on)技术，目前已经成熟地投入使用。其主要工
留下那种植物特有的清新的味道，那是向着阳光的生命力，不是吗
成的一层致密的氧化膜，对环境中的腐蚀起到了 屏蔽的作用。为什么常规渗碳处理会破坏奥氏体 不锈钢的耐蚀性能？这是因为在高温条件下，奥 氏体不锈钢中的 Cr 原子容易与 C 原子结合，生 成碳化铬并首先析出在渗碳层奥氏体晶界上，并 形成网状分布。由于 Cr 原子半径较大，内部 Cr 很难扩散到表层贫 Cr 层，这样就造成了表面局
1ci0f6c7f 金世豪/
艺步骤如下：在处理前对奥氏体不锈钢表面做预 处理，称为合金表面活化。该活化过程采用纯 HCl 与 N2 混合气体，在 250℃下保温 2 小时。HCl 能 有效去除奥氏体不锈钢表面的氧化铬钝化膜组 织，而添加 N2 的目的是为了在常压条件下，创 造一个非氧化环境，从而保证基体中的铬原子不 会再次被氧化，避免钝化膜重新生成。然后，通
锈钢无法同时拥有良好的耐蚀性能和力学性能 的窘境，就能极大地提高其应用范围。
奥氏体不锈钢低温气体渗碳工艺研究现状

奥氏体不锈钢低温气体渗碳工艺研究现状


１ 奥 氏体 不锈 钢低 温气 体渗 碳原 理
工 业 等各 大领 域 。但是 奥 氏体不 锈钢 的低 硬度 和
低耐磨性能严重限制了其在使用过程 中的范围和 寿命 。
为增 强不锈 钢 的表 面 强 度 及 耐磨 损 性 能 ， 以 往 采用 的表 面强 化技 术基 本 都是 在高 温条 件下 进 行 渗碳 或者 渗 氮 的化 学 热 处 理 方 法 ， 这 种 方 法 用
（ ｏ ｅｅｏ ｃａ ｉａ ａｄ Ｐ ｗ ｒＥ ｇｎｅ ｎ ， ａ ｎ ｎ ｅｓｙｏ ｅ ｈ ｏ ｇ ， ａ ｎ １ ８ ６ Ｃ ｉ Ｃ ｌ ｇ ｆ ｌ Ｍｅｈ ｎｃｌ ｎ ｏ ｅ ｎ ｉｅｒ ｇ Ｎ ｍｉｇＵ ｉ ｒ ｔ ｆ ｃ ｎｌ ｙ Ｎ ｍｉｇ２ Ｒｅ ｅ ｒ ｈ ａ ｕｓｏ ｗ —ｔ ｍ ｐｅ ａ ｕｒ ａ ｒ ｒｚｎｇ ｓ ａ ｃ Ｓｔ ｔ ｆＬｏ — ｅ ｒ ｔ ｅ Ｇ ｓＣａ ｂｕ ｉｉ ｆ ｒ Ａｕｓｅ ｉｅ Ｓｔ ｉ ｌｓ ｔ ｅ ０ ｔｎｔ ａｎｅｓＳ ｅ ｌ
Ｗ ＡＮＧ ｅ ｇ， Ｍ ｎ ＧｏＮＧ ｉｎ —ｍ ｉｇ， Ｊａ ｎ ＲＯＮＧ ｎ —ｓ ｎ Ｄｏ ｇ ｏ ｇ

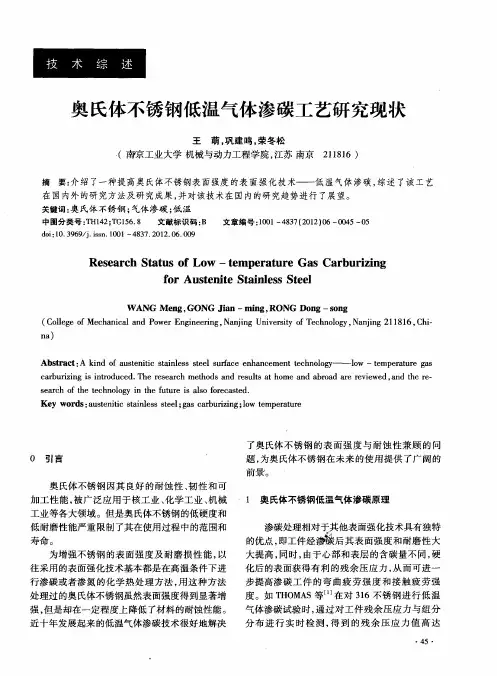

奥 氏体不锈钢 低温 气体渗碳工 艺研 究现状
王 萌， 建鸣， 巩 荣冬 松
（南京 工业 大 学 机械 与动 力工程 学 院 ， 江苏 南京
２ １ １８ ６） １
摘 要： 绍 了一种提 高奥 氏体 不锈 钢表 面强度 的表 面 强化 技 术— —低 温 气体 渗碳 ， 介 综述 了该 工 艺 在 国 内外 的研 究方法及 研 究成 果 ， 并对该 技 术在 国 内的研 究趋 势进 行 了展 望 。 关键词 ： 氏体 不锈 钢 ； 奥 气体渗 碳 ； 温 低
渗碳处理相对于其他表面强化技术具有独特 的优点 ， 即工件经渗碳 后其表面强度和耐磨性大
奥氏体不锈钢活性屏离子渗碳机理的研究

奥氏体不锈钢活性屏离子渗碳机理的研究

第 ３ 卷第 ６ ２ 期
Ｖｏ． ２ Ｎｏ ６２ １ １３ ． ０ １
青 岛 理 工 大 学 学 报
Ｊ ｕ ｎ ｌ ｆ ｎ ｄ ｏ Ｔ ｃ ｎ ｌ ｉ ｌ ｉｅ ｓ ｙ ｏ ｒ ａ ｏ ｇ ａ ｅ ｈ ｏｏ ｃ ｖ ｒ ｉ Ｑｉ ｇ ａ Ｕｎ ｔ
奥 氏体 不 锈 钢 活 性 屏 离 子 渗 碳 机 理 的 研 究
粒子进行分 析 ， 结果表 明这些纳 米级 粒子主要是 中性 的 Ｆ ３ ｅＣ和 Ｆ ｚ ５它们是活性屏渗碳过程 中活性 碳原子 ｅＣ ， 的载体． 通过对活性屏离子渗碳机理 的探 讨 ， 为和活性 屏离子渗氮 的机理相似 ， 认 也是一个溅射一吸 附一脱 附
的过 程 ．
关键词 ： 活性屏离子渗碳 ； 直流离子渗碳 ； 奥氏体不锈钢 ； 渗碳 机理
郑 少梅 ，赵 。 程
（． 岛理工大学 机械工程学院 ， １青 青岛 ２ ６３ ；． 岛科技 大学 表面技术研究所 ， ６０ ３２ 青 青岛 ２ ６ ６ ） ６０１
摘
要： 分别 采用活性屏离子渗碳 和直 流离子渗碳工艺对奥 氏体不锈 钢进 行了渗碳处理． 试验结果 表明 ， 活性
屏离子渗碳可 以获得 与普 通直流离子渗碳 同样 的处理效果 ， 在奥 氏体不锈 钢表面 获得单一 的 Ｓ相 组织 ， 而 ｃ 从 显著提高奥 氏体不锈 钢的硬度和耐磨性能 ， 能克服直流离 子渗碳工艺 中的不 足． 并 收集 活性屏 上溅射 下来 的
中图分 类号 ： Ｇ１ ６ ８ Ｔ ５ ． 文献标 志码 ： Ａ 文章编 号 ：６ ３ ４ ０ （０ １ Ｏ 一Ｏ Ｏ —Ｏ １７ － ６ ２ ２ １ ） ６ １Ｏ ４
Ｍ ｅ ｈ ｎｉｍ ｆ Ａｃ ｉ ｅ Ｓ ｒ ｅ ａ ｍ ａ Ｃａ ｂ ｒ ｚ ｎｇ ｏ ｓ ｅ ｔｃ ｃ ａ ｓ ｏ ｔｖ ｃ ｅ ｎ ｂ ｔ ａ ｔ ｓ ｒ ｃ ：Ａ ｕ ｔ ｎ ｔｃ ｓ ａｎ ｅ ｓ ｓ ｅ ｌ ａ ａ ｂ ｒｚ ｄ ｂ ｅ ｎ ｆ ｔ ｅ ａ ｔｖ ｃ ｅ ｎ ｐ ａ ｍａ ｃ ｒ ｓ ｅ ｉｉ ｔ ｉ ｌ ｓ ｔ ｅ ｓ ｃ ｒ ｕ ｉ ｅ ｙ ｍ ａ ｓ ｏ ｈ ｃ ｉ ｅ ｓ ｒ ｅ ｌ ｓ ａ — ｗ
