AtoxR—50辊式立磨安装技术方案目录1-1.1概述1-1.2基本施工方法1-1.3安装网络计划图1-1.4安装要领1-1.5质量目标正文1-1.1概述1-1.1.1原料粉磨是水泥厂工艺线上极重要的首要环节，磨机安装质量的好坏，直接关系到全线生产能否正常和全厂投产后的经济效益。

水泥厂选用的是丹麦FLS公司生产的AtoxR—50型辊式磨，平型磨盘直径Φ5m，该磨的磨辊是圆柱形，三个磨辊直径为Φ3m，可翻出机外，便于检修和拆装辊套，它的生产工艺有三个比较显著的特点：（1）总动力消耗与相同生产能力的球磨机相比要低许多。

（2）当被磨物料水份高达20%时，仍能保证出料成品的尺寸和产量，非常适合铜陵地区潮湿多雨的气候使用。

（3）可以允许有较大粒度的物料进入磨体，正常喂料粒度为0~80mm，最大可达100mm。

Atox辊式磨的粉磨过程是在磨盘的转动和被旋转的磨辊之间的辊压研磨的过程中完成的，Atox磨的生产能力取决于磨辊与磨盘之间的压力和在一定风送速度下的选粉机的能力。

用于烘干物料的热风从磨盘底下引入，然后从环向篦缝经粉磨室带走物料，进入分离器进行高效的选粉，细粉随风而出，粗粉重新进入磨室研磨至细。

1-1.1.2设备的规格和性能型号：R-50辊式磨磨辊数：3个磨辊直径：3000m磨盘转速：25.04rpm主减速机：KMP710（引进德国Flender技术国产）主减速机功率：3540kw主电机（SR）功率：3500kw辊式磨选粉机型号：RAR50辊式磨选粉机直径：Φ6080mm辊式磨选粉机转子速度：66~22r.pm辊式磨选粉机电机（SC变频调速）功率：250KW该辊式磨结构如图一所示1-1.2基本施工方法AtoxR—50辊式立磨高22m，最大直径Φ10m多，钢屋架为19.5*19.5*30m。

组合后吊装单件重量60多吨，最大件重110吨（减速机）而屋架内只设了10t的检修葫芦，土建屋架盖好以后再进行辊式磨安装是有关相当大的困难，满足不了吊装要求，因此需用150t 吊车吊装作业（见图二），我们本着安全、稳妥、高质量、快速度、尽量降低工程成本的原则，决定采用先辊式磨主体施工，再交付土建施工屋架，土建屋架施工完成再交付安装辊式磨的辅助设备及液压润滑系统的流水作业法。

立磨中控操作知识要点丹麦史密斯(F.L.Smidth)公司生产的ATOX50立磨，共有3个圆柱形磨辊，相互成120°分布，相对磨盘垂直安装，三个磨辊由中心架上三个法兰与辊轴法兰相连为一体，再由三个液力拉伸杆分别通过与三个辊轴另一端部相连，将液压力向磨盘与料层传递。

一、立磨系统主要控制参数及意义1. 主电机电流：主电机电流大小反映了磨盘上物料的多少，喂料量大或循环料多则主电机电流变大。

2. 压差：磨机压差是磨机管道入口与中上部两测点之间的静压差，是反映系统工况变化较为敏感的参数。

压差的稳定对磨机的正常工作至关重要，是立磨操作的核心参数，压差的变化主要取决于喂料量和物料粒度的变化，压差稳定标志着入磨物料量和出磨物料量趋于平衡，当压差上升说明入磨物料量大于出磨物料量，内循环量增加，此时的现象为主电机电流升高，选粉机效率上升，整个系统的通风阻力增大，外循环量也同时增加，此时可考虑适当减料操作。

当压差下降，说明入磨物料量小于出磨物料量，内循环量降低，料层厚度变薄。

当压差急剧下降时，出磨物料过多，导致磨内物料减少，料层急剧下降，此时应及时采取措施（比如及时增加喷水，使料层变厚，稳定料层，也可以直接抬辊）以避免振动太大而跳磨。

影响压差的因素包括喂料量，研磨压力，系统风量，选粉机转速，磨内喷水，原料粒度等。

3. 料层厚度：立磨是应用料床粉磨的原理进行物料的粉磨，料层其实是夹在磨辊和磨盘之间的缓冲垫，当料层过薄时，它的缓冲作用就会减弱，振动就会加大，所以说合适的料层厚度，稳定的料层是立磨粉磨的基础，也是立磨操作的关键。

料层厚度应为磨辊直径的%±20mm，如ATOX50磨，磨辊直径3000mm，因此60±20mm 是适宜的料层厚度。

4. 研磨压力：研磨压力是稳定磨机运行的重要因素，也是影响立磨主电机功率、产量和粉磨效率的主要因素，在一定范围内，研磨压力与磨机产量成正比，当磨机电流增加、循环量增加、压差过大、料层过厚，可适当增加研磨压力，从而降低料层，稳定磨况。

立磨操作原理及ATOX50 立磨液压系统故障处理方法研究摘要：在人类的工作生产中，粉磨是经常需要使用到的一种加工方法。

随着科学的发展、技术的进步，科学家和研究人员研究出了越来越多可以用于生产线的原料磨粉设备。

笔者研究立磨相关的技术技巧以及设备应用，在本文就ATOX50立磨液压系统展开讨论。

关键词：立磨操作原理；ATOX50立磨液压系统；故障处理方法引言近年来，丹麦史密斯公司研制开发了一种名叫ATOX50粉磨的设备，它是采用了立式辊磨方法，把烘干、粉磨集中在一起，让自动化原料粉磨在生产线上应用得更加成熟。

现在该设备的应用比较广泛，整体效果理想，但是依旧会在实际生产中遇到一些问题。

本文将简述立磨原理，根据笔者自身经验以及相关文件资料和实际案例，给出一些参考意见和解决办法，希望能对相关问题有所帮助。

1立磨主要工作原理立磨设备由很多部分组成，其中传动装置、机壳以及磨盘、磨辊等等都是立磨工作涉及到的主要部件。

立磨设备工作的时候，会让传动装置带动磨盘，让磨辊围绕辊轴进行旋转。

物料通过锁风装置进行喂料的时候，物料会受到离心力作用，往边缘移动。

于是磨好的物料会在碾碎后，逐渐掉出磨盘，同时新的物料又会被喂进去，开始碾磨。

这个过程中，磨盘的压力来自于液压拉伸装置。

粉碎过程里，磨辊和磨盘会对物料产生一个剪切力，帮助物料剥落、粉碎棱角。

等物料被粉碎变一出磨盘外之后，会有自下而上的热气流将物料带出，并且根据粗细进行分级。

达到细度要求的磨料会完成并回收，而没有达到要求的、比较粗的磨料会再次投入运转，继续碾磨。

一般来说，磨料在这样一种循环里碾磨几十次，就会完全达到碾磨要求，完成粉磨流程。

整个工作流程非常考验立磨设备的综合功能，立磨设备要调动所有的部件来将物料磨碎。

设计者通过讨巧的设计，让设备降低了风机的负荷，最大程度的减少了电力消耗情况，降低系统运作的阻力。

2 ATOX50 立磨液压系统概述ATOX50立磨液压系统的组成成分比较复杂，其液压单元有油箱、阀门、液压泵三个部分，液压缸也一共有三个，液压泵与液压缸之间的管路也比较复杂。

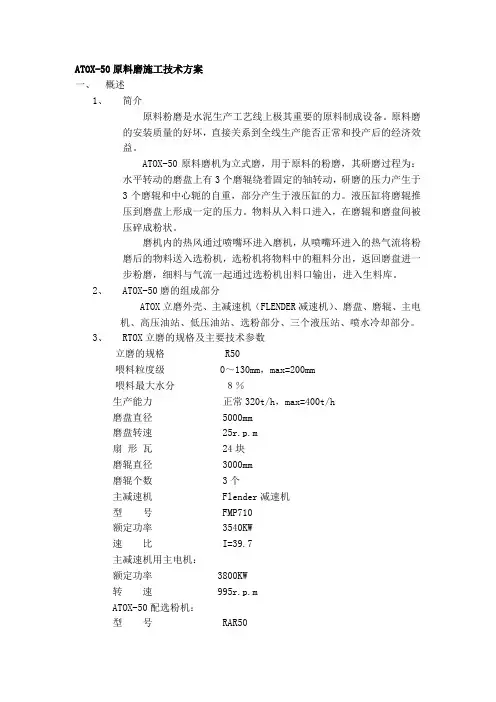

ATOX-50原料磨施工技术方案一、概述1、简介原料粉磨是水泥生产工艺线上极其重要的原料制成设备。

原料磨的安装质量的好坏，直接关系到全线生产能否正常和投产后的经济效益。

ATOX-50原料磨机为立式磨，用于原料的粉磨，其研磨过程为：水平转动的磨盘上有3个磨辊绕着固定的轴转动，研磨的压力产生于3个磨辊和中心轭的自重，部分产生于液压缸的力。

液压缸将磨辊推压到磨盘上形成一定的压力。

物料从入料口进入，在磨辊和磨盘间被压碎成粉状。

磨机内的热风通过喷嘴环进入磨机，从喷嘴环进入的热气流将粉磨后的物料送入选粉机，选粉机将物料中的粗料分出，返回磨盘进一步粉磨，细料与气流一起通过选粉机出料口输出，进入生料库。

2、ATOX-50磨的组成部分ATOX立磨外壳、主减速机（FLENDER减速机）、磨盘、磨辊、主电机、高压油站、低压油站、选粉部分、三个液压站、喷水冷却部分。

3、RTOX立磨的规格及主要技术参数立磨的规格 R50喂料粒度级 0～130mm，max=200mm喂料最大水分８％生产能力正常320t/h，max=400t/h磨盘直径 5000mm磨盘转速 25r.p.m扇形瓦 24块磨辊直径 3000mm磨辊个数 3个主减速机 Flender减速机型号 FMP710额定功率 3540KW速比 I=39.7主减速机用主电机：额定功率 3800KW转速 995r.p.mATOX-50配选粉机：型号 RAR50选粉机直径Ф6080mm选粉机主转速 66～22r.p.m传动装置 sc电机变频调速最大件重量：减速机: 113T减速机主电机及液压杆下机座:20.333T磨筒体: 70.790T磨盘: 77.127T磨辊: 166.666TR-50分离器: 78.64T主电机: ~T其他部件: 168.192T磨机总重: ~T二、编制依据1、《水泥机械设备安装工程施工及验收规范》JCJ03-902、 F.L.S 公司Atox-50立磨安装说明。

原料磨ATOX50构造及使用简介A TOX50原料磨是丹麦史密斯公司的产品，主要为配套5000吨/日生产线而制作，它的工作原理如下：立磨的粉碎机理为“料床粉磨”，即在立磨的运行过程中，在磨辊的高压作用下，由于挡料圈的阻挡作用，在辊下形成一定厚度的料床，压力导致颗粒之间互相积压，当积压的应力达到该颗粒的破碎力时，这些颗粒就相继被粉碎，物料不是在作单个颗粒的破坏和粉磨，而是作为一个层被粉碎，因此粉磨电耗只是球蘑机的50-60%，立磨的烘干为悬浮试烘干，因此烘干效率很高，传热时间仅为1/20000秒。

在喷口环的上方1米处，气体温度从200多度迅速下降到100度，由于通过磨腔的热风量很大，因此立磨可以说是一台高效烘干机，立磨的选粉是通过动静态结合的高效分离器来完成的，携带大量粉尘的气流，先后通过动静态分离器，在气流上升浮力和由气流旋转产生离心力的作用下，由于粗颗粒的质量较大，产生的离心力大，运动到中心漏斗的的边壁，在边壁效应的作用下沉降到磨盘中心。

合格产品由于质量小，产生的离心力也小，被上升气流带出磨外实现粗细分离，产品细度主要是通过调整动态分离器的转速来调整，调节静态分离器的叶片角度也可以起到调整细度的作用，动静态结合分离器进一步提高分离效率，减少粗粉在磨内的循环次数，从而提高了效率，降低了磨内的压力损失可以提高产量10%以上，电耗进一步降低。

立磨的工艺特点主要有以下几方面：（1）粉磨效率高（2）烘干能力大（3）便于提高生料质量（4）允许入磨的物料粒度大（5）工艺流程简单，自动化程度高，管理费用低（6）金属磨耗小，运转率高（7）有利于环境保护，改善工作条件（8）单机能力大，适合大型化配套。

它主要有以下几部分组成：传动装置、磨盘组、磨辊组、拉紧装置、主减速机及润滑装置、分离器、喂料装置、密封空气系统以及上下架体。

以下逐一介绍1、传动装置：传动装置由电机、联轴器和减速机组成。

电机是三相绕线型异步电动机，要求启动扭矩是最小额定扭矩的2.6倍，采用液体变阻器启动，电机的扭矩通过减速机传递给磨机的磨盘，减速机是FLDER 公司立式减速机，型号是KMPS546，速比是39.5，第一级为格利森圆锥齿轮付，第二级为行星齿轮付。

传统的继承与现代科技丹麦史密斯ATOX50立磨介绍关键词：史密斯立磨，立磨磨辊磨损，立磨轮毂磨损，立磨衬板裂纹一、立磨结构传统的继承与现代科技二、磨辊构造1－固定卡铁（A）；2－双头螺杆；3－弧形衬板；4－固定卡铁（B）；5－轮毂；6－外圈定位环；7－内圈定位环；8－转轴；9－帐套；10－空气密封圈；11－轴承；12－锁紧螺栓；13－圆柱滚子轴承；14－螺钉；15－中心架法兰；16－螺栓；三、磨辊磨损和衬板（辊套）、夹板裂纹分析1、运行环境磨辊是一个圆柱体，直径（带衬板）3000mm，在磨盘带动下旋转，转动时磨辊上各点线速度相同。

因此，在磨盘和磨辊的接触线上，磨盘与磨辊之间在O点是纯滚动，而内外都有速度差，存在相对滑动。

在内侧，磨盘线速度小于磨辊线速度，磨盘对磨辊的静摩擦力和磨盘转向相反；在外侧，磨盘线速度大于磨辊线速度，磨盘对磨辊的静摩擦力和磨盘转向相同。

这两个力方向相反，使磨辊衬板对角受力增大。

加之磨辊衬板两侧有夹板压紧，内外侧处理静摩擦力外还有螺栓的预紧力。

因此磨辊衬板两端受力较大，衬板定位销易出现磨损或断裂，导致衬板在磨盘静摩擦力作用下与轮毂产生相对运动，致使轮毂表面磨损，尤其两侧边缘部位磨损较大，衬板和轮毂接触不实，受力不平衡导致衬板裂纹。

2、制造工艺衬板受铸造工艺和加工工艺限制，衬板成品很难达到与轮毂理论配合精度，造成配合面存在一定的间隙。

虽然依据衬板按照要求，衬板与轮毂之间允许存在0.1mm的间隙，但因环境影响，热风携带颗粒物料不断冲刷衬板与磨辊的配合面，间隙进一步增大，轮毂磨损的同时导致衬板、夹板出现裂纹。

传统的继承与现代科技3、检修环境正常运行情况下，衬板使用6-8个月正常掉面，掉面过程中受检修环境影响（粉尘浓度大），配合面因粉尘附着，也会产生间隙并导致轮毂冲刷磨损。

综上原因，根据统计水泥原料立磨通常情况下一般使用4年后，轮毂磨损，衬板、夹板裂纹现象会比较明显。

四、磨辊轮毂磨损后的危害1、导致衬板两侧压板变形，无法达到紧固要求或丧失紧固能力，严重者衬板脱落，造成磨盘损坏，甚至造成立磨底部减速机损坏。

对ATOX50型原料立磨的操作体会我厂 5000t/d熟料（一线）生产线的原料磨系统是引进丹麦F.L.Smidth公司生产的ATOX50大型辊式立磨，2005年6月开始试运转。

生产初期，由于操作经验不足，磨机振动跳停频繁。

经过不断的总结和提高，改进操作方法，优化工艺运行参数，终于使磨机保持连续稳定运转，达到了节能降耗的目的。

1、ATOX50型原料立磨的工作原理和特点：辊式磨与球磨相比在粉磨机理上有明显的区别，它是借助磨辊和磨盘的相对运动为碾磨装置来粉磨物料的机械。

当物料处于立磨装置的作业区时，大块物料被压碎，细物料受压后形成一层料床，颗粒之间相互摩擦、剪切使棱角和边缘剥落而被粉碎，因此它属于料床粉磨。

在粉磨的同时，通过风环进入磨内的热气体对含水份的物料进行烘干。

它又属于风扫式磨，以一定速度上升的气体，将已被粉碎的物料经回转式选粉机选粉后，合格的细粉随气流排出磨外，而被分离的粗粉则重新回落到磨盘上进行再粉磨。

物料的颗粒在此作往复运动，每分钟达到20-30次之多，因此，ATOX50型原料立磨的粉磨效率比较高。

未经辊子粉碎或未被粉碎成小颗粒的物料，被磨盘甩到固定在磨机壳体的风环处，以高达60-70m/s以上速度通过风环的热气体将这部分物料吹回到磨盘上进行再粉磨。

就这样物料被反复粉磨、烘干直至达到成品细度要求，随气体出磨，在电收尘装置中收集下来。

辊式磨具有高效节能的特点。

在日常工作中我们应从以下各参数综合判断进行操作。

2、立磨操作中的主要参数控制:2.1磨内通风量：辊式磨也是一种风扫磨，通风量要适当。

风量不足，合格的生料不能及时带出，料层增厚，排渣量增多，设备负荷高，产量降低；风量过大，料层过薄，影响磨机稳定运转。

因此，磨机通风量一定与产量相匹配，不宜时大时小，应保持稳定。

原则上，操作员选择的通风量，应以更有利于保持磨机负荷相对稳定为准，并力求振动最小，排渣料最少，产量最高，质量最好。

在实际操作中，操作员根据风机转速、电流、压差、喂料量、进出口负压、温度等变量的趋势图，了解磨机运行情况，并结合磨机振动、排渣量、产品质量等进行调整，一般是通过调整EP风机的挡板的开度以求达到最佳通风量。

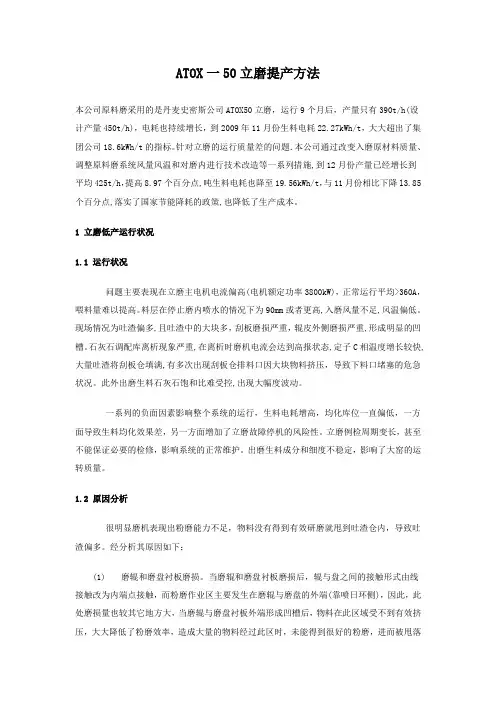

ATOX一50立磨提产方法本公司原料磨采用的是丹麦史密斯公司ATOX50立磨，运行9个月后，产量只有390t/h(设计产量450t/h)，电耗也持续增长，到2009年11月份生料电耗22.27kWh/t，大大超出了集团公司18.6kWh/t的指标。

针对立磨的运行质量差的问题．本公司通过改变入磨原材料质量、调整原料磨系统风量风温和对磨内进行技术改造等一系列措施,到12月份产量已经增长到平均425t/h，提高8.97个百分点,吨生料电耗也降至19.56kWh/t，与11月份相比下降l3.85个百分点,落实了国家节能降耗的政策,也降低了生产成本。

1 立磨低产运行状况1.1 运行状况问题主要表现在立磨主电机电流偏高(电机额定功率3800kW)，正常运行平均>360A，喂料量难以提高。

料层在停止磨内喷水的情况下为90mm或者更高,入磨风量不足,风温偏低。

现场情况为吐渣偏多,且吐渣中的大块多，刮板磨损严重，辊皮外侧磨损严重,形成明显的凹槽。

石灰石调配库离析现象严重,在离析时磨机电流会达到高报状态,定子C相温度增长较快,大量吐渣将刮板仓填满,有多次出现刮板仓排料口因大块物料挤压，导致下料口堵塞的危急状况。

此外出磨生料石灰石饱和比难受控,出现大幅度波动。

一系列的负面因素影响整个系统的运行，生料电耗增高，均化库位一直偏低，一方面导致生料均化效果差，另一方面增加了立磨故障停机的风险性。

立磨例检周期变长，甚至不能保证必要的检修，影响系统的正常维护。

出磨生料成分和细度不稳定，影响了大窑的运转质量。

1.2 原因分析很明显磨机表现出粉磨能力不足，物料没有得到有效研磨就甩到吐渣仓内，导致吐渣偏多。

经分析其原因如下：(1)磨辊和磨盘衬板磨损。

当磨辊和磨盘衬板磨损后，辊与盘之间的接触形式由线接触改为内端点接触，而粉磨作业区主要发生在磨辊与磨盘的外端(靠喷日环侧)，因此，此处磨损量也较其它地方大，当磨辊与磨盘衬板外端形成凹槽后，物料在此区域受不到有效挤压，大大降低了粉磨效率，造成大量的物料经过此区时，未能得到很好的粉磨，进而被甩落在喷口环区，导致吐渣料增多。

浅析 ATOX50立磨使用中的问题及处理措施摘要：ATOX50立磨是丹麦公司研发开发的立式辊磨机，其可用于熟料生产的原料粉磨设备。

ATOX50立磨在研发中不断升级技术，该设备目前可广泛适用于水泥、电力、冶金、化工等行业，并专注于非金属矿、煤粉和矿渣三大领域中。

虽然ATOX50立磨已经被广泛用于各大行业中，但ATOX50立磨在使用过程中容易产生一系列的问题，例如磨辊密封漏油、辊皮断裂、螺栓断裂、刮板脱落等，这些问题严重影响了ATOX50立磨的正常使用。

基于此，为进一步提高ATOX50立磨机的使用效率，为降低公司生产成本。

本文主要针对ATOX50立磨机出现的常见问题进行分析，并提出有效的故障处理办法，以供参考。

关键词：ATOX50立磨；使用；问题；处理措施引言：ATOX50立磨液压的主要特征是：高压、满速、满料、料床粉碎。

一般是由两个相向同步转动的挤压辊组成。

其物料从两辊上方给入，被挤压辊连续带入辊间，受到100-150MPa的高压作用后，变成密实的料饼从机下排出。

排出的料饼，除含有一定比例的细粒成品外。

在非成品颗粒的内部，产生大量裂纹，改善了物料的易磨性，且在进一步粉碎过程中，可较大地降低粉磨能耗。

物料通过磨辊主要分为三个阶段：满料密集、层压粉碎、结团排料阶段。

1.ATOX50立磨液压系统概述ATOX50立磨液压系统主要工作原理是在一定的设定范围内将研磨压力进行控制，并对磨辊位置进行控制。

其ATOX50立磨液压系统是由液压泵、油箱、阀门组成的，一般在液压泵与缸之间会形成连接管路。

在ATOX50立磨液压系统运行过程中，若液压系统压力无法保持稳定则会造成油缸过热等现象，并且高压油泵会频繁启动。

在解决这些故障的过程中,其工作人员应确保液压系统的安全运行后进行维护工作[1]。

2、ATOX50立磨液压系统中存在的问题与处理措施2.1液压站高压油泵启动频繁造成油缸过热在ATOX50立磨液压系统中若出现油缸过热或油泵启动频繁时。

ATOX50立磨操作浅谈立磨与球磨相比，具有很多重要的突出优势，如粉磨效率高、工艺流程简单、运转率高、能耗低、可充分利用窑尾低温废气、烘干能力大、允许入磨物料粒度大、易于对生料成分及细度调节控制、占地面积小、操作环境清洁等。

是大型新型干法水泥生产线较为理想、有效的粉磨设备。

冀东水泥股份公司第二条生产线的生料制备系统采用了丹麦史密斯公司生产的ATOX-50立磨，它是配套4 000 t/d熟料生产线的关键设备之一，1996年10月开始调试，1997年5月达到320 t/d的额定产量，9月通过了360 t/d产量的技术考核。

中央控制室配备了先进的ABB集散型控制系统(DCS系统)进行操作控制。

主要参数见表1。

表1 ATOX-50立磨主要参数1 ATOX-50立磨工作原理和流程它采用料床粉磨原理粉磨物料，电动机通过减速机带动磨盘转动，来自窑尾废气的热风从进风口进入磨内，原料配料后经回转阀入磨，落在转动的磨盘上，在离心力的作用下向磨盘边缘移动并受到磨辊的碾压而粉碎，粉碎后的物料被风环处高速上升的气流(60～70 m/s)带起，大颗粒直接回落到磨盘上重新粉磨，气流中的物料经回转式选粉机选粉后，将不合格的粗粉分离下来，经锥斗落到磨盘中央被重新粉磨(此过程也称内循环)；细粉随气流一起出磨，在旋风筒和系统的收尘装置中收集下来，即为生料；还有喂料量的15%～20%的物料通过风环落下，经刮料板刮出，通过输送设备被重新送入磨内粉磨(此过程也称外循环)。

如此循环往复，在研磨的同时，物料充分与热气体进行热交换，从而被烘干，得到符合粒度要求、含水量小于 0.5%的产品。

2 立磨操作中的主要控制参数2.1 振动值振动是辊式磨机工作中普遍存在的情况，合理的振动是允许的，但是若振动过大，则会造成磨盘和磨辊的机械损伤，以及附属设备和测量仪表的毁坏。

料层厚薄不均是产生振动的主要原因，其它原因还有：磨内有大块金属物体；研磨压力太大；耐磨件损坏；储能器充气压力不等；磨通风不足等。

目录0前言 (1)1 ATOX-50 立磨系统及相关设备参数 (1)1.1辊盘式原料磨 (1)1.2相关设备参数 (2)1.3结构设计特点 (3)1.4工作原理 (3)2运行中工艺参数控制及其调节 (3)2.1立磨系统的参数 (3)2.1.1磨内通风量 (3)2.1.2料层厚度 (4)2.1.3振动值 (4)2.1.4研磨压力 (5)2.1.5压差 (6)2.1.6磨机出口温度 (6)2.1.7产品细度 (7)2.2系统参数控制 (7)2.3控制要点 (8)2.4运行过程中的调节 (8)2.5立磨系统三大稀油站控制 (8)2.5.1主减速机稀油站 (8)2.5.2磨辊稀油站 (8)2.5.3液压系统 (9)3调试与生产 (9)3.1调试 (9)3.1.1无负荷试车 (10)3.1.2负荷试车 (12)3.2开车顺序 (12)3.3停车 (12)3.3.1停车注意事项 (13)3.3.2故障停车 (13)3.3.3紧急停车 (13)4 生产中常见的问题及解决措施 (13)4.1 常见的问题及解决措施 (14)4.2 磨机运行中异常情况分析及处理 (15)5 结语 (15)6 参考文献 (16)7 致谢 (16)ATOX-50 立磨系统的运行李坡摘要：山东东华水泥有限责任公司5000t/d生产线原料制备采用丹麦史密斯公司的ATOX-50立磨。

本文主要介绍了该系统的主机配制和立磨的结构特点，分析了该系统的性能参数及其优化控制；讨论了调试、生产中遇见的问题及其解决办法，目前该立磨能实现高产、低耗稳定运行，系统产量已达到410t/d。

关键字：ATOX-50；调试；生产Revolving of ATOX-50 verticl mill’S systermLI POAbstract:T he first-phase project of Shandong donghua cement Co.Ltd.,the 5000t/d production line,was designed and developed by Sinoma-nanjing Cement Industry Design And Research Institute (NCDRI),and the commissioning was also finished by them.The characteristic of stucture andequipment of ATOX-50 verticl mill, main performance Parameters Of the syster were analyzed as wellas as its optimization and controlling,problems and releted messures during the commissioning and production Were discussed.At present,the vertical mill realize high­output and low­consumption,and the output of the system is up to 410t/d.Key word: ATOX-50 verticl mill; commissioning; production.0 前言：山东东华水泥有限公司是一家采用新型干法水泥熟料生产技术生产高标高水泥熟料的国营股份知企业，该公司的设计和调试均由中材国际南京工业设计研究院承担。

ＡＴＯＸ５０型立磨液压装置概述和操作附录：管路总图３４１７０－４１－Ⅰ管路图、仪表板、电磁阀３４１７０－２８－Ⅱ管路图、阀块、液压缸３４１７０－４１－Ⅲ线路图３４１７０－２５－Ⅳ液压缸布置图３４１７０－４１－Ⅴ液压缸３４１７０－２８－Ⅵ磨压力曲线图３４１７１－４１－Ⅶ文章由以下说明书组成：液压装置、安装、调试和维护１９８７１液压蓄能器３５１６１液压缸及密封圈的更换３６７６１液压缸贮存３６１１１目录：１、总概述２２、操作运行原理３３、安装（见１９８１说明书）１３４、操作１３５、维护（见安装说明书）３１６、附录图３２注意！最近使用的说明书是根据FLS的经验认为最有可能发生的情况写的。

所有可能在立磨的运行和维护中发生的状况没有能全部提供。

当然，如果事情发生在说明书以外的事，使用者感到不能操作，我们将承诺在得到通知后以尽快的行动答复。

1、总根述ATOX立磨的液压设备在磨的运行中使磨辊相对于磨盘有一个稳定的压力。

而且液压装置在磨刚起动时能抬高磨辊减少电机的起动负荷。

2、结构和运行原理2.1结构液压装置包括一个液压泵站、三个液压缸，每个液压缸有四个蓄能器。

附录Ⅰ,Ⅱ,Ⅲ显示液压系统相应独立的管路图。

2.1.1液压泵站泵由各部分组成，数量和型号在单独的零件表说明。

每部分详细的说明在第6章节。

泵站主要的部件是：油箱（1），它能够装有达到运行条件数量的油。

油箱还有监控油面和油温的部件。

主泵（8）是一个压力补偿轴向泵，它给液压缸和蓄能器提供油。

流量计（14）装在泵的回油线路上。

当泵坏时，流量会增大，流量数据作为给泵提供有用的信息结果。

然而需要强调的是当重新调整泵时也可能会发生流量的变化。

过滤泵（22）是一个齿轮泵，它使油通过过滤器（33）和油冷却器（37）单独循环。

冷却由水阀温度调节装置（35）控制。

过滤泵还用来放油和加油。

（40）是油压和油温显示的集中板。

（40）板还是压力传感器（44）的联结板。

球阀（50）包括控制蓄能器出油流量的阀和主要安全阀（56/57/58）系统。

润滑系统安装、操作和保养目录1．概述2．设计和操作原理3．安装4．操作5．保养6．草图说明附录1．图表2．泵系统3．泵系统4．泵系统5．泵系统6．油质规范7．设定记录表8．操作数据记录表1．概述本装置是根据磨辊使用的高粘度润滑油操作而设计的，主要作用是油循环和保持磨辊正确的油位，同时也进行轴承和密封的润滑。

另外，有辅助装置的油泵，润滑装置是和油温和油质是一体的，和润滑系统内的磨辊轴承润滑的安全装置也是一体化的。

注意：油质要求参看5.1.1节。

和润滑部分一起的专门的部件说明和电气说明书也将到位。

对于这些部位特殊操作，请参考它们的专门说明书。

2．设计和操作原理2．1设计参看附图1－8润滑部分包括油箱、液压站和连接的油管、软管。

油箱（01）有三种尺寸可用。

一种容量为400升，32.5-37.5类型；一种容量800升，40-45类型；容量1000升，47.5-60类型。

油箱内有一金属板（80）将油箱分为两个部分Ⅰ和Ⅱ。

这样的划分能获得油箱内温度的正确分布，Ⅰ部分是油箱中温度较高的部分，Ⅱ部分是温度较低的部分，两部分通过金属板上的孔洞相互换热。

两部分各有一个加热元件对启动时系统进行预热。

Ⅰ部分接受磨辊出来的“高温”油液，Ⅱ部分是油箱中的“低温”部分，接受温度较低的油并且过滤从循环泵出来的油液，提供液压站的输出油液。

Ⅱ部分中有一个热量传感器（09），就可以进行润滑系统的自动控制（冷却）。

油箱装有气体过滤器和油位指示器。

3个磨辊各有一个进油泵（22）和回油泵（43），系统中还有一个循环泵（63），所有七个泵都是齿轮泵。

每个进油泵（22）从油箱冷端吸入油液，通过输油管道A 和磨机的中心处进入每个磨辊，由流量表（25）监控。

每个供油管上还有溢流阀（23）和一个压力表（28）。

从油箱出来的输油管上装有开关阀（20）。

回油泵（43）从相应的磨辊吸回油液，通过回油管道B进入油箱。

回油线上装有观察孔（46），压力传送器（测量负压）和热传感器（44）。

编号34141-2Atox型生料磨机机械安装说明书丹麦F.L.史密斯公司北京代表处特别提醒：本说明书仅为Atox型生料磨的通用性操作原理提供中文的指导，即参考性中译本。

凡涉及调节控制的各项具体参数值，各位客户必需参照史密斯公司提供给各该客户的英文说明书中所列举的数据执行。

因为每一位客户的各项数据是不尽相同的，即使是Atox型磨机的规格相同，但各客户之间各项数据也会有所差异，必需以各自专用的英文说明书为准。

务请特别注意，以免有误！！附件：安装示意图 机座部件U4581-02装置验收单副本磨盘 磨辊磨辊、放大图 拉杆头 扭矩臂 密封空气系统本安装说明书要参考下列安装说明书 选粉机安装说明书 减速机装配减速机底板检查测量 耐磨衬板和厚度通用性的加工车间说明书目录1. 一般注意事项2. 安装机座部件3. 安装磨机机壳4. 安装减速机装置5. 安装磨盘和喷嘴环6. 安装磨辊7. 安装磨辊到中心轭上 8. 安装拉紧系统 9. 拉紧系统10. 安装扭矩臂和缓冲器 11. 安装密封空气系统12. 安装润滑油胶皮管的保护管 13. 安装油胶皮管 14. 在磨盘上调整磨辊 15. 示意图索弓丨和示意图根据我们经验，按照本安装说明书说明情况进行操作， 是最可能发生情况。

没有提供在操作装置/机器/设备时可能发生一切情况的详细叙述。

因此，如果发生在说明书中没有预见到事件情况，以及顾主感到不能处理，建议同FLS34140-28 I 34140-20 II34771 33801 U-4581 33981 520530页数1 1 5 6 7 9 15 15 17 18 18 19 19 19 20联系，不要过分耽误，以便及时获得适当行动的忠告。

1. 一般注意事项ATOX磨是立磨，设计用于粉磨生料。

粉磨过程发生在水平回转磨盘和在固定轴上3个磨辊之间。

一部分由磨辊和中心轭重量和一部分由三个液压油缸产生的粉磨压力推动磨辊向下压向磨盘，参见附件I。

Equipment Technology 装备技术 |A T O X 50立磨使用中的问题及处理措施卢立新(江苏鹏飞集团股份有限公司，江苏南通226623 )中图分类号：TQ 172.632.5 文献标识码：B 0引言ATOX 50立磨是丹麦史密斯公司研制开发的立式辊磨，集烘干、粉磨、选粉、提升于一体，是一种广泛应用于 5 O O O t/d 及以上熟料生产线的原料粉磨设备。

使用至今，虽然遇到很多问题，但总体运行效果比较理想。

本文主 要结合生产的实际情况，简述使用该辊磨遇到的一些问 题及解决办法，为其使用和调整提供参考。

1液压系统存在的问题问题：液压站高压油泵启动频繁；油缸过热立磨运行中当液压系统压力无法保持时，高压油泵会频繁启动以补压。

此时应首先查找泄压的原因：最 直接的是先确认管道连接处是否泄漏，液压缸拉杆密文章编号：1671 —8321 (2020) 02—0105—03封是否泄漏；然后检查回油阀（或泄压阀）是否动作或 损坏；最后判断液压缸是否有内漏为检查液压缸是 否有内漏，可在停磨后将张紧液压站油泵断电，观察液 压站油压，如逐渐下降，说明液压缸有内漏，应及时更 换密封。

液压系统原理图见图1从图1可以看出，阀（65)是 截止阀，系统运行中，该阀应该是关闭状态。

当高压泵运转且粉磨压力接近13 000kPa ( 1301iar ) 时，Y 02应该是处于断电状态下，如果Y 02通电，即电磁阀 (82)被打开，这是错误的：这时可以在现场控制柜的触 摸屏“控制限制值両面”上通过增加AP 3值（打开Y 2溢流 阀）或降低A PI 值（高压泵停）来调整_限制值控制画面 见图2。

•««0 4K C J 9 1m Nl /«* M - «(7 r u t n w «ai :i :pl a ^o n n q a y «t a «o «c u LS T•«*丨》-l 均參<90，•一_ - |_-___丨_M -F u l l V x 9«i f t i W i l W T N- 1.234493 |- 2.0图1液压系统原理图2020.2 CHINA CEMENT \1〇5装备技术E q u ip m e n t T e c h n o lo g y图2限制值控制画面对于ATOX50立磨，最大粉磨压力约为17500kPa,推荐 溢流阀（57)的设定压力为20000kP a,高压栗旁溢流阀设定 的粉磨压力为19000k P a溢流阀（57) —定要在提升磨辊时 设定，这也许是高压泵启动频繁的关键。

1.简介ATOX50磨是丹麦史密斯(FLS)公司研制开发的立式辊磨，集烘干、粉磨、选粉、提升于一体,特别适用于水泥原料的烘干粉磨。

具有土建投资少、配套设备省、粉磨电耗低等优点。

与其他类型的立磨相比有以下特点：(1)柱辊、平盘、碾磨压力和反作用力只用于垂直方向，耐磨衬磨损均匀。

(2)三辊一体的磨辊系统，重量轻，惯性小，运转平稳。

(3)块状耐磨衬可采用尽可能耐磨的材质，同时便于拆装,可根据需要掉头或加厚。

(4)双作用液压拉杆，既施加碾磨压力，又可在开车前将磨辊顶起，无需辅助传动。

(5)改进型的选粉机，使整个粉磨系统更易于增产降耗。

因此,广泛应用于5000t/d及以上熟料生产线的原料粉磨。

目前,由于生产线的上马速度快及相关专业技术培训的不足，导致设计、安装、使用、检修失误较多，造成不必要的经济损失。

故将ＡＴOＸ５０磨在设计、安装、使用、检修中的失误及整改方案详细说明，供广大水泥专业人员借鉴。

2.设计安装1）设计原则各设计院的设计应考虑社会资源及投资要求，生产线已经普遍向占地少、设备省、投资低的方向发展。

为了防止原料区域国内设计图与外方设计相冲突，以外方图纸为基准，国内图纸为样图。

这样可以避免设计失误，同时保证部分引进关键设备的良好的工作环境以便于维护检修。

2）安装要领(1)立磨基础施工时一定要认真负责。

基础的好坏直接关系到立磨的安全长期运行，所以基础打桩、灌浆、打基础，都必须有案可查，有人监管，严格遵守图纸要求和施工规范。

(2)基础找正划线必须使用准确良好的量具进行测量、检测，并留下原始记录做永久性的存档。

(3)螺栓必须使用扭矩扳手紧到要求的力矩，一圈螺栓必须对角线轮流紧固。

同时对螺栓的型号和强度给予记录在案，并与图纸要求对应确认。

(4)部件焊接施工时，必须注意焊接件的接线和接地，焊接电流不可以经过轴承或绞点，否则会伤害轴承或绞点。

(5)立磨筒体及选粉机壳体上的任何一个孔必须是圆孔或角为止裂孔，这样可以避免日后外壳开裂。
