水泥密度试验方法介绍

精心整理水泥密度测定方法1适用范围适用于测定水硬性水泥的密度，也适用于测定采用本方法的其他粉状物料的密度。

2引用标准GB/T208-943定义4方法原理55.11cm,瓶颈刻度由0至24ml，且0～1ml 和18～24ml之间的最小刻度为0.1ml，其容量误差应不大于0.05ml。

容积刻度由瓶颈自上而下读数。

5.2恒温水槽温度差不大于0.2℃5.3天平精心整理分度值不大于0.01g5.4无水煤油符合GB253要求5.5烧杯规格为500ml5.6细铁丝或者细铜丝5.7烘箱温度控制110±5℃5.8小勺5.9滤纸5.10毛笔5.115.125.136操作步骤6.1实验前应将试样通过0.9mm方孔筛，在110±5℃烘箱的中间层烘干1h，取出置于干燥器内冷却至室温（室温应控制在20±1℃），备用；6.2洗净李氏瓶N个(具体数量看试验需要做的个数)，烘干，将无水煤油用橡皮管注入李氏瓶内至0到1ml刻度线后（以弯月面下弧为准），盖上瓶塞轻轻放入养护室恒温水槽内（要保证有煤油的部分全部没入水中并且不能淹没李精心整理氏瓶），使整个刻度部分浸入水中（水温控制在20±1℃），恒温30min，记下初始第一次读数V1（读数时，李氏瓶一定要竖直，视线应与液面弯月面下弧水平，数值以弯月面下弧为准）。

从恒温水槽中取出李氏瓶后，用搓成圆筒形型的滤纸棍（直径约为1cm）将李氏瓶细长颈内没有煤油的部份仔细擦干净，并用滤纸将瓶口擦干，用圆筒形滤纸棍将瓶口堵住。

称取干燥水泥试样精心整理6.4实验结束后，将滤纸折成三角形状坐于烧杯中铺开，用手往复摇动李氏瓶，将瓶中的煤油和水泥的液体倒在滤纸上过滤，往瓶中加入干净的煤油，继续摇动倒在滤纸上，往复几次，直至干净为止，不能用煤油清洗的部份，用铁丝伸入瓶中进行清除，然后用水清洗干净，放入烘箱中烘干，过滤后的煤油应进行回收到棕色瓶中，以备下次使用。

7安全与环境保护7.1油火灾发生；佩戴防护用品从事操作。

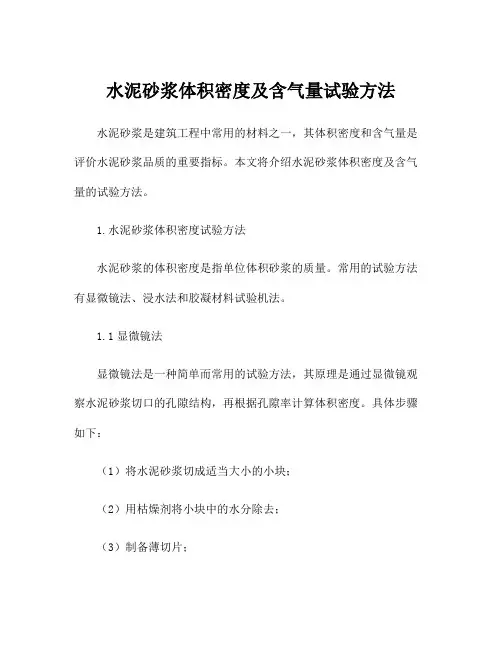

水泥砂浆体积密度及含气量试验方法水泥砂浆是建筑工程中常用的材料之一，其体积密度和含气量是评价水泥砂浆品质的重要指标。

本文将介绍水泥砂浆体积密度及含气量的试验方法。

1.水泥砂浆体积密度试验方法水泥砂浆的体积密度是指单位体积砂浆的质量。

常用的试验方法有显微镜法、浸水法和胶凝材料试验机法。

1.1显微镜法显微镜法是一种简单而常用的试验方法，其原理是通过显微镜观察水泥砂浆切口的孔隙结构，再根据孔隙率计算体积密度。

具体步骤如下：（1）将水泥砂浆切成适当大小的小块；（2）用枯燥剂将小块中的水分除去；（3）制备薄切片；（4）用显微镜观察并计算孔隙率。

1.2浸水法浸水法是一种常用的试验方法，其原理是通过砂浆浸水后饱和，测量其质量和体积得出体积密度。

具体步骤如下：（1）用细砂制备一定质量的水泥砂浆试样；（2）将试样置于水中浸泡，使其饱和；（3）取出试样，用吸水纸吸去表面水分；（4）称重试样，并计算其体积密度。

1.3胶凝材料试验机法胶凝材料试验机法是一种精确的试验方法，其原理是通过测量水泥砂浆试样的质量和体积变化来计算体积密度。

具体步骤如下：（1）制备规格标准的水泥砂浆试样；（2）将试样放入胶凝材料试验机中，进行质量和体积测试；（3）计算试样的体积密度。

2.水泥砂浆含气量试验方法水泥砂浆的含气量是指水泥砂浆中气体所占的百分比。

常用的试验方法有压力法、饱和吸水法和替代法。

2.1压力法压力法是一种常用的试验方法，其原理是通过一定压力下测量水泥砂浆中气体的体积来计算含气量。

具体步骤如下：（1）用压力仪器给水泥砂浆施加一定的压力；（2）通过测量压力变化来确定气体体积；（3）计算含气量。

2.2饱和吸水法饱和吸水法是一种简便的试验方法，其原理是通过水泥砂浆在饱和吸水后，测量含气量。

具体步骤如下：（1）制备水泥砂浆试样；（2）将试样置于水中饱和；（3）取出试样，用吸水纸吸去表面水分；（4）称重试样，并计算吸水前后的质量差；（5）根据质量差计算含气量。

水泥密度试验检测方案方法
一、取样
1、袋装水泥：每1/10编号从袋中取至少6kg
2、散装水泥：每1/10编号在5min内取至少6kg
每一标号所取10个分割样应分别过0.9mm方孔筛，不得混杂。

封存样应密封保存3个月
二、水泥密度实验
1、目的、适用范围
本方法规定了水泥密度的测量方法。

本方法适用于硅酸盐水泥，矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥的密度及指定采用本方法的其他粉末状物料密度的测定。

2、试验步骤：
将无水煤油注入李氏瓶中，恒温30min，记下第一次读数。

水泥过0.9mm方孔筛，在110℃±5℃温度下干燥1小时，并且在干燥器内冷却至室温，称取水泥60g，精确至0.01g，装入李氏瓶中，反复摇动，直至无气泡溢出，再次恒温30min，记下第二次读数。

3、试验结果计算
ρ=1000×P÷V
ρ：水泥密度（kg/m3）
P：装入密度瓶的水泥质量（g）
V：第二次读数减去第一次读数（cm3）
密度须以两次试验结果的平均值确定，计算精确至10kg/m3。

两次试验结果之差不得超过20kg/m3。

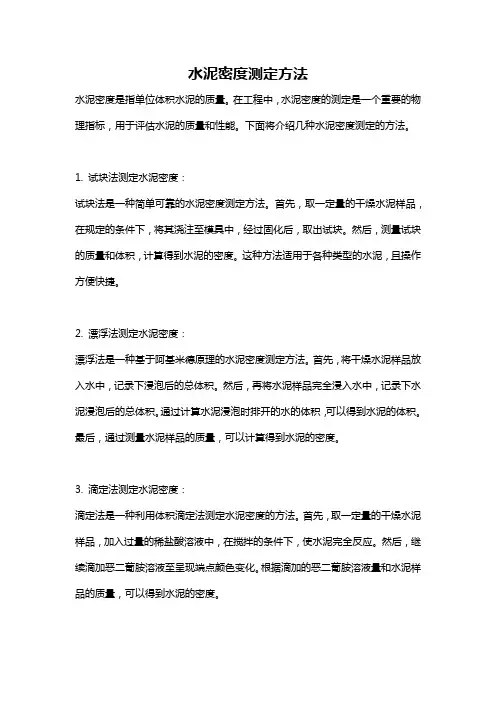

水泥密度测定方法水泥密度是指单位体积水泥的质量。

在工程中，水泥密度的测定是一个重要的物理指标，用于评估水泥的质量和性能。

下面将介绍几种水泥密度测定的方法。

1. 试块法测定水泥密度：试块法是一种简单可靠的水泥密度测定方法。

首先，取一定量的干燥水泥样品，在规定的条件下，将其浇注至模具中，经过固化后，取出试块。

然后，测量试块的质量和体积，计算得到水泥的密度。

这种方法适用于各种类型的水泥，且操作方便快捷。

2. 漂浮法测定水泥密度：漂浮法是一种基于阿基米德原理的水泥密度测定方法。

首先，将干燥水泥样品放入水中，记录下浸泡后的总体积。

然后，再将水泥样品完全浸入水中，记录下水泥浸泡后的总体积。

通过计算水泥浸泡时排开的水的体积，可以得到水泥的体积。

最后，通过测量水泥样品的质量，可以计算得到水泥的密度。

3. 滴定法测定水泥密度：滴定法是一种利用体积滴定法测定水泥密度的方法。

首先，取一定量的干燥水泥样品，加入过量的稀盐酸溶液中，在搅拌的条件下，使水泥完全反应。

然后，继续滴加恶二葡胺溶液至呈现端点颜色变化。

根据滴加的恶二葡胺溶液量和水泥样品的质量，可以得到水泥的密度。

4. 丙酮饱和法测定水泥密度：丙酮饱和法是一种快速测定水泥密度的方法。

首先，将干燥水泥样品放入丙酮中，使其饱和。

然后，将饱和的水泥样品取出，并用纸巾擦去表面上多余的丙酮，以免影响测量。

接着，立即测量水泥样品的质量和体积，然后计算得到水泥的密度。

这种方法适用于各种类型的水泥，且快速方便。

需要注意的是，水泥密度的测定方法需要根据具体的需求和标准进行选择。

在实际应用中，为了保证测量准确性，应该重复测量多次，并取平均值作为最终结果。

同时，在测量过程中还应注意采用相应的安全措施，以防止水泥粉尘对人体的危害。

中华人民共和国国家标准GB/T 208-1994水泥密度测定方法1995—06—01 实施国家技术监督局发布项次项次 (2)1 主题内容与适用范围 (3)2 引用标准 (4)3 定义 (5)4 方法原理 (6)5 仪器 (7)5.1 李氏瓶 (7)5.2 无水煤油符合GB253的要求 (7)5.3 恒温水槽 (7)6 测定步骤 (8)7 结果计算 (9)附加说明： (10)1 主题内容与适用范围本标准规定了水泥密度测定中的仪器、操作方法和结果计算等。

本标准适用于测定水硬性水泥的密度，也适用于测定采用本方法的其他粉状物料的密度。

2 引用标准 GB253 煤油3 定义水泥密度：表示水泥单位体积的质量，水泥密度的单位是g/cm[3]。

4 方法原理将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。

根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度，为使测定的水泥不产生水化反应，液体介质采用无水煤油。

5 仪器5.1 李氏瓶横截面形状为圆形，外形尺寸如下图，应严格遵守关于公差、符号、长度、间距以及均匀刻度的要求；最高刻度标记与磨口玻璃塞最低点之间的间距至少为10mm，见图１(图略)。

5.1.1 李氏瓶的结构材料是优质玻璃，透明无条纹，且有抗化学侵蚀性且热滞后性小，要有足够的厚度以确保较好的耐裂性。

5.1.2 瓶颈刻度由0至24mL，且０￣１mL和18￣24mL应以0.1mL刻度，任何标明的容量误差都不大于0.05mL。

5.2 无水煤油符合GB253的要求5.3 恒温水槽6 测定步骤6.1 将无水煤油注入李氏瓶中到０至１mL刻度线后（以弯月面下部为准），盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温应控制在李氏瓶刻度时的温度），恒温30min，记下初始（第一次）读数。

6.2 从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净。

6.3 水泥试样应预先通过0.90mm方孔筛，在110±5℃温度下干燥1h，并在干燥器内冷却至室温。

试验一 水泥密度试验一、试验目的水泥的密度是进行混凝土配合比设计的必要资料之一；水泥密度的大小与水泥熟料的矿物成分和混合料的种类有关；同时水泥受潮，密度将会减小。

因此，测定水泥的密度，可用来作为鉴别水泥质量和品种的参考。

二、试验原理采用排液法测定水泥的体积，因水泥与水起反应，故用无水煤油代替水来进行。

三、仪器设备1．李氏密度瓶：容积为220~250ml ，带有长18~20cm 、直径约为1cm 的细颈，细颈有刻度，精度为0.1ml(如图1) 。

2．恒温水槽或其它保持恒温的盛水玻璃容器，恒温容器温度应能维持在±0.50C 。

3．天平（感量为0.01g ）、温度计、烘箱、无水煤油等。

四、试验步骤1．称取约400g 水泥，放入烘箱内在110±50C 的温度下烘干1h ，而后冷却至室温。

称取干燥水泥试样60g （精确至0.01g ），记为m ，备用。

2．将煤油注入清洁、干燥的密度瓶内，直至液面下部达到零刻度处。

然后将装好煤油的密度瓶放入恒温（150C ）水槽内恒温0.5h ，取出密度瓶，记录此时密度瓶液面的刻度（精确至0.05ml ），记为V 0 。

3．将试样用小匙装入密度瓶中。

4．盖上密度瓶塞，将密度瓶绕着直轴摇荡数次，使密度瓶内液体中的气泡完全排出。

然后将瓶置于恒温水槽中，再恒温0.5h ，记录液面图1 李氏密度瓶的刻度V1。

五、结果计算及结果分析水泥密度ρ=m／v=m／(V1-V0)由国家标准GB175—1999规定，水泥密度试验应做两次，以两次试验结果的算术平均值作为测定值；若两次试验结果的差超过0.02g/cm3，应重做试验。

试验二水泥比表面积试验一、试验目的水泥细度是水泥性能的重要指标，直接影响水泥的物理力学性质。

测定单位质量的硅酸盐水泥粉末所具有的总表面积，以评定硅酸盐水泥细度是否合格。

二、试验原理一定量的空气通过具有不同空隙率的水泥厚度层时，所受阻力不同，气流速度因之而变化。

水泥密度测定试样在干燥条件下，水泥单位体积的质量，水泥密度的单位是g/cm3。

袋装普通硅酸盐水泥的密度通常需要按照标准进行测量。

测量方法（1）李氏法水泥密度测定的要点就是测出单位体积水泥的实际重量。

经典的方法是用液体排代法，测定时在恒定的温度下，用李氏瓶细胫部分容积刻度量出加入一定重量水泥时的体积，将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。

根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度，为使测定的水泥不产生水化反应，液体介质采用无水煤油。

这种方法投资少但测定时间一般要2个多小时，操作也比较麻烦。

（2）气体排代法最新的方法是气体排代法，该方法用分子截面积很小的氦气作为介质，通过仪器测出水泥样品的实际体积，这种方法测定时间短，更接近于真密度，而且对样品无损害。

计算公式水泥密度ρ(g/cm3)按下式计算：水泥密度ρ=水泥质量(g)/排开的体积(cm3) 结果计算到小数第三位，且取整数到0.01g/cm[3]，试验结果取两次测定结果的算术平均值，两次测定结果之差不得超过0.02g/cm[3]。

测量所用仪器智能全自动碳硫分析仪器与电弧炉（也可选配管式炉）配套使用，能够快速、准确地测定钢、铁、合金、有色金属、水泥、矿石、催化剂及其它材料中碳、硫两元素的含量。

水泥密度测定规范标准名称水泥密度测定方法标准类型中华人民共和国国家标准标准号GB/T208-94 标准发布单位国家技术监督局发布1 主题内容与适用范围本标准规定了水泥密度测定中的仪器、操作方法和结果计算等。

本标准适用于测定水硬性水泥的密度，也适用于测定采用本方法的其他粉状物料的密度。

2 引用标准GB253 煤油。

3 定义水泥密度：表示水泥单位体积的质量，水泥密度的单位是g/cm[3]。

4 方法原理将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。

根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度，为使测定的水泥不产生水化反应，液体介质采用无水煤油。

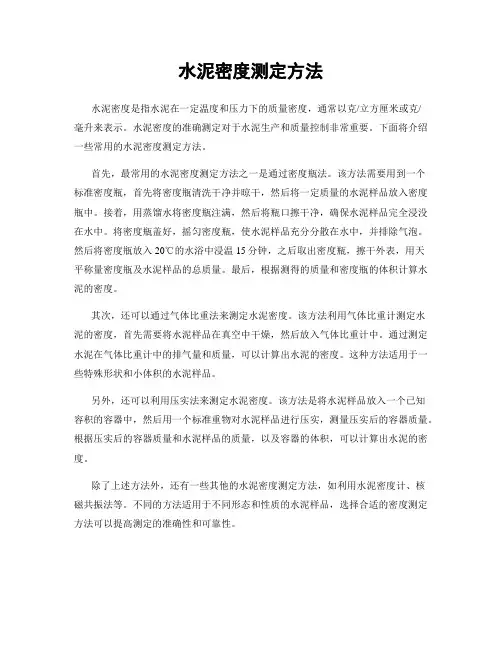

水泥密度测定方法水泥密度是指水泥在一定温度和压力下的质量密度，通常以克/立方厘米或克/毫升来表示。

水泥密度的准确测定对于水泥生产和质量控制非常重要。

下面将介绍一些常用的水泥密度测定方法。

首先，最常用的水泥密度测定方法之一是通过密度瓶法。

该方法需要用到一个标准密度瓶，首先将密度瓶清洗干净并晾干，然后将一定质量的水泥样品放入密度瓶中。

接着，用蒸馏水将密度瓶注满，然后将瓶口擦干净，确保水泥样品完全浸没在水中。

将密度瓶盖好，摇匀密度瓶，使水泥样品充分分散在水中，并排除气泡。

然后将密度瓶放入20℃的水浴中浸温15分钟，之后取出密度瓶，擦干外表，用天平称量密度瓶及水泥样品的总质量。

最后，根据测得的质量和密度瓶的体积计算水泥的密度。

其次，还可以通过气体比重法来测定水泥密度。

该方法利用气体比重计测定水泥的密度，首先需要将水泥样品在真空中干燥，然后放入气体比重计中。

通过测定水泥在气体比重计中的排气量和质量，可以计算出水泥的密度。

这种方法适用于一些特殊形状和小体积的水泥样品。

另外，还可以利用压实法来测定水泥密度。

该方法是将水泥样品放入一个已知容积的容器中，然后用一个标准重物对水泥样品进行压实，测量压实后的容器质量。

根据压实后的容器质量和水泥样品的质量，以及容器的体积，可以计算出水泥的密度。

除了上述方法外，还有一些其他的水泥密度测定方法，如利用水泥密度计、核磁共振法等。

不同的方法适用于不同形态和性质的水泥样品，选择合适的密度测定方法可以提高测定的准确性和可靠性。

总之，水泥密度的准确测定对于水泥生产和质量控制至关重要。

通过选择合适的测定方法，并严格按照操作规程进行操作，可以得到准确可靠的水泥密度数据，为水泥生产和质量控制提供重要参考依据。

水泥密度测定方法（GB/T208-1994）1994-09-24批准1995-06-01实施1 主题内容与适用范围本标准规定了水泥密度测定中的仪器、操作方法和结果计算等。

本标准适用于测定水硬性水泥的密度，也适用于测定采用本方法的其他粉状物料的密度。

2 引用标准GB253 煤油3 定义水泥密度：表示水泥单位体积的质量，水泥密度的单位是g/cm3。

4 方法原理将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。

根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度，为使测定的水泥不产生水化反应，液体介质采用无水煤油。

5 仪器5.1 李氏瓶横截面形状为圆形，外形尺寸如下图，应严格遵守关于公差、符号、长度、间距以及均匀刻度的要求；最高刻度标记与磨口玻璃塞最低点之间的间距至少为10mm，见图１。

5.1.1 李氏瓶的结构材料是优质玻璃，透明无条纹，且有抗化学侵蚀性且热滞后性小，要有足够的厚度以确保较好的耐裂性。

5.1.2 瓶颈刻度由0至24mL，且０～１mL和18～24mL应以0.1mL刻度，任何标明的容量误差都不大于0.05mL。

5.2 无水煤油符合GB253的要求。

5.3 恒温水槽6 测定步骤6.1 将无水煤油注入李氏瓶中到０至１mL刻度线后（以弯月面下部为准），盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温应控制在李氏瓶刻度时的温度），恒温30min，记下初始（第一次）读数。

6.2 从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净。

6.3 水泥试样应预先通过0.90mm方孔筛，在110±5℃温度下干燥1h，并在干燥器内冷却至室温。

称取水泥60g，称准至0.01g。

6.4 用小匙将水泥样品一点点的装入6.1条的李氏瓶中，反复摇动（亦可用超声波震动），至没有气泡排出，再次将李氏瓶静置于恒温水槽中，恒温30min，记下第二次读数。

水泥密度试验检测方案１检测方案目的本检测方案是为了规范水泥密度的检测。

２适用范围本方法适用于通用硅酸盐水泥、道路硅酸盐水泥的密度及指定采用本方法的其他品种水泥和粉状物料密度的测定。

３编制依据GB/T 208《水泥密度测定方法》JTG 3420《公路工程水泥及混凝土试验规程》４使用设备与器具材料4.1 李氏瓶：符合GB/T 208和JTG 3420中的要求。

4.2 无水煤油：符合GB 253。

4.3 温度计：量程包含0℃-50℃，分度值不大于0.1℃。

4.4 恒温水槽（浴）：应有足够大的容积，使水温可以稳定控制在20℃±1℃。

4.5 天平：量程不小于100g，分度值不大于0.01g。

4.6 烘箱：能使温度控制在110℃±5℃范围。

4.7 标准筛：筛子直径不小于300mm，筛孔孔径为0.90mm的方孔筛。

4.8 辅助工具：长药匙、长嘴细颈小漏斗，称料器皿，干燥器、毛刷等5 试验条件（环境）5.1 试验室环境温度为20℃±0.5℃，对湿度没有具体要求。

5.2恒温水槽（浴）水温：控制在20℃±0.5℃，试验过程中，温差不得大于0.2℃。

6 试验方法6.1 水泥试样应预先通过0.90mm方孔筛，在110℃±5℃温度下烘干1h，并在干燥器内冷却至室温（室温应控制在20℃±0.5℃）。

6.2 称取水泥60g（m），精确至0.01g在测试其他材料密度时，可按实际情况增减称量材料质量，以便读取刻度值。

6.3 将无水煤油注入李氏瓶中至“0mL”到“1mL”之间刻度线后（选用磁力搅拌此时应加入磁力棒），盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温应控制在20℃±0.5℃），恒温至少30 min，记下无水煤油的初始（第一次）读数（V1）。

6.4 从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净。

6.5 用小匙将水泥样品一点点地装入李氏瓶中，反复摇动（亦可用超声波震动或磁力搅拌等），直至没有气泡排出，再次将李氏瓶静置于恒温水槽，使刻度部分浸入水中，恒温至少30min，记下第二次读数（V2）。

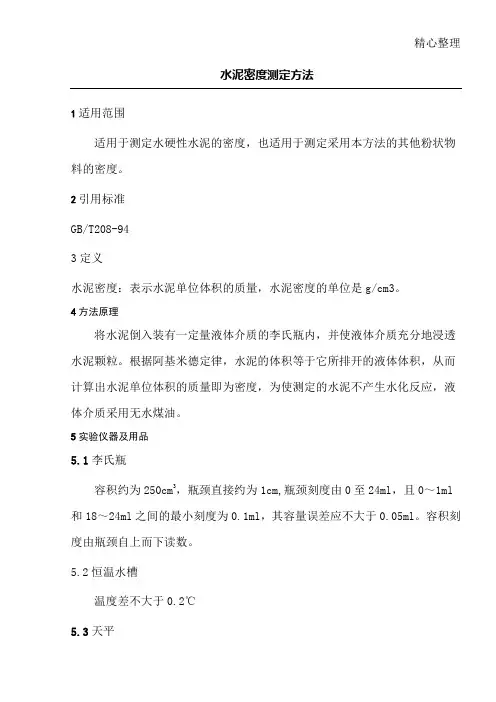

水泥密度测定方法 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】水泥密度测定方法1 适用范围适用于测定水硬性水泥的密度，也适用于测定采用本方法的其他粉状物料的密度。

2 引用标准GB/T 208-943 定义水泥密度：表示水泥单位体积的质量，水泥密度的单位是g/cm3。

4 方法原理将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。

根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而计算出水泥单位体积的质量即为密度，为使测定的水泥不产生水化反应，液体介质采用无水煤油。

5 实验仪器及用品李氏瓶容积约为250cm3，瓶颈直接约为1cm,瓶颈刻度由0至24ml，且0～1ml 和18～24ml之间的最小刻度为，其容量误差应不大于。

容积刻度由瓶颈自上而下读数。

恒温水槽温度差不大于℃天平分度值不大于无水煤油符合GB 253要求烧杯规格为500ml细铁丝或者细铜丝烘箱温度控制110±5℃小勺滤纸毛笔称样盘干燥器方孔筛规格为6 操作步骤实验前应将试样通过方孔筛，在110±5℃烘箱的中间层烘干1h，取出置于干燥器内冷却至室温（室温应控制在20±1℃），备用；洗净李氏瓶N个(具体数量看试验需要做的个数)，烘干，将无水煤油用橡皮管注入李氏瓶内至0到1ml刻度线后（以弯月面下弧为准），盖上瓶塞轻轻放入养护室恒温水槽内（要保证有煤油的部分全部没入水中并且不能淹没李氏瓶），使整个刻度部分浸入水中（水温控制在20±1℃），恒温30min，记下初始第一次读数V1（读数时，李氏瓶一定要竖直，视线应与液面弯月面下弧水平，数值以弯月面下弧为准）。

从恒温水槽中取出李氏瓶后，用搓成圆筒形型的滤纸棍（直径约为1cm）将李氏瓶细长颈内没有煤油的部份仔细擦干净，并用滤纸将瓶口擦干，用圆筒形滤纸棍将瓶口堵住。

称取干燥水泥试样60g，准确至，一手持称样盘，一手用小勺将称样盘中水泥试样慢慢装入李氏瓶内，防止堵塞（如有堵塞应先将瓶口的水泥用毛笔刷入瓶内，用手提住瓶口，轻轻的上下抖动直至水泥落入瓶底）。

水泥密度试验作业指导书
（试验方法标准 GB/T 208-94）
1、使用设备：李氏瓶、恒温水槽
2、试样制备：
1）环境温度：室温。

2）水泥试样应先通过0.90mm方孔筛，在110±5℃温度下干燥1h，并
在干燥器内冷却至室温。

称取60g，称准至0.01g。

3）无水煤油。

3、试验步骤：
1）将无水煤油注入李氏瓶中至0到1mL刻度线后（以弯月面下部为
准），盖上瓶塞放入恒温水槽内，使刻度线部分浸入水中（水温应控制
在李氏瓶刻度时的温度），恒温30min，记下初始（第一次）读数。

2）从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部
分擦干净。

3）用小匙将水泥样品一点点的装入李氏瓶中，反复摇动，至没有气泡
排出，再次将李氏瓶静置于恒温水槽中，恒温30min，记下第二次读
数。

4）第一次和第二次读数时，恒温水槽的温度差不大于0.2℃。

4、计算结果
水泥体积应为第二次读数减去初始（第一次）读数，即水泥所排开的无水煤油的体积（mL）.
水泥密度
试验结果取两次测定结果的算术平均值，两次测定结果之差不得超过0.02。

计算应精确至。

水泥密度测定1.目的为保证水泥密度检验的准确性和试验操作的规范性。

2.范围本方法适用于测定水泥密度。

3.引用标准GB/T208 水泥密度检验方法4.主要内容4.1 仪器：李氏瓶4.1.1比重瓶,容积为250cm3,带有长18-24cm,内径约1cm的细颈,细颈上有自上而下的容积刻度读数,其容量误差应不大于0.05 ml;4.1.2无水煤油,符合GB253的要求,也可用生石灰处理普通煤油得到;4.1.3恒温水槽温度控制误差≤0.2℃;4.2 检定方法：4.2.1 将无水煤油注入比重瓶中至零点到1ml刻度线（以弯月面的下部为准）盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温必须控制在20℃左右），恒温半小时，记下第一次读数。

4.2.2 从恒温水槽中取出比重瓶，用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净。

4.2.3将试样在110 ±5℃温度下干燥1小时、并在干燥器内冷却至室温,应该温度应尽可能和瓶内液体温度相一致,称取水泥试样60g，称量准确至0.01g;4.2.4用小匙将水泥样品装入比重瓶中，在装瓶时,须防止水泥粘附在无液体部分的瓶壁上或溅出瓶外, 摇动李氏瓶, 摇荡时不要使液体溅出瓶外,也不要使水泥粘附在液面上部的瓶壁上,排出其中的空气,再放入恒温水槽,测定时比重瓶恒温的温度必须与第一次一致,在相同温度下恒温30分钟，记下第二次读数。

4.2.5计算：a.按下式计算：ρ=g/V式中：ρ——水泥密度；g——装入比重瓶的水泥重量，g;V——被水泥所排出的液体体积，即第二次读数减去第一次读数。

b.密度须以两次试验结果的平均数确定，计算精确至0.01g/cm3，两次试验结果之差不得超过0.02g/ cm3.思考题：在水泥试样装入比重瓶时不小心撒落了一些水泥，则对实验结果有无影响？有何影响？细度检验1.目的为了保证细度检验的准确性及试验操作的规范性。

2.范围适用于出磨水泥、出厂水泥、出磨生料、入窑生料、入窑煤粉及其它指定采用本方法的粉状物料。
