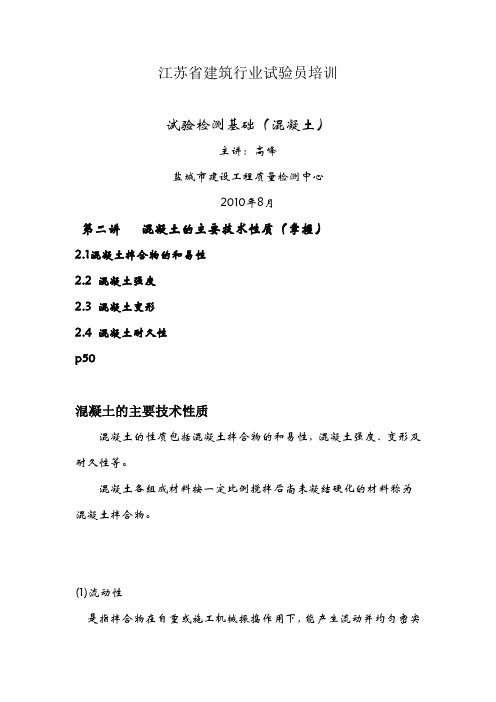

江苏省建筑行业试验员培训试验检测基础（混凝土）主讲：高峰盐城市建设工程质量检测中心2010年8月第二讲混凝土的主要技术性质（掌握）2.1混凝土拌合物的和易性2.2 混凝土强度2.3 混凝土变形2.4 混凝土耐久性p50混凝土的主要技术性质混凝土的性质包括混凝土拌合物的和易性，混凝土强度、变形及耐久性等。
混凝土各组成材料按一定比例搅拌后尚未凝结硬化的材料称为混凝土拌合物。
(1)流动性是指拌合物在自重或施工机械振捣作用下，能产生流动并均匀密实地填充整个模型的性能。
流动性好的混凝土拌合物操作方便、易于捣实和成型。
(2)粘聚性是指拌合物在施工过程中，各组成材料互相之间有一定的粘聚力，不出现分层离析，保持整体均匀的性能。
(3)保水性是指拌合物保持水分，不致产生严重泌水的性质。
混凝土拌合物的流动性、粘聚性和保水性三者既互相联系，又互相矛盾。
施工时应兼顾三者，使拌合物既满足要求的流动性，又保证良好的粘聚性和保水性。
坍落度的调整①按初步配合比计算好试样拌材料的同时，另外还须备好两份为调整坍落度用的水泥和水。
备用水泥和水的比例符合原定水灰比，其用量可为原计算用量的5%和10%。
(水泥浆滑)②测得的坍落度小于规定要求时，可掺入备用的水泥或水，掺量可根据坍落度相差的大小确定；当坍落度过大，粘聚性和保水性较差时，可保持砂率一定，适当增加砂和石子的用量。
如保水性较差，可适当增大砂率，即其他材料不变，适当增加砂的用量。
根据坍落度大小，可将混凝土拌合物分成4级，见表2.1。
混凝土拌合物的坍落度应在一个适宜的范围内。
其值可根据工程结构种类、钢筋疏密程度及振捣方法按表2.2选用。
对于干硬性混凝土，和易性测定常采用维勃稠度试验。
(2)维勃稠度试验( 熟悉）p53维勃稠度试验需用维勃稠度测定仪(见图2.2)。
透明圆盘的底面被水泥浆布满所需要的震动时间(以秒计)，称为该混凝土拌合物的维勃稠度。
维勃稠度值越大，说明混凝土拌合物越干硬。
混凝土拌合物根据维勃稠度大小分为4级，见表2.3。
![[最新]混凝土结构及构件实体检测培训讲义PPT(272页,图文并茂)](https://img.taocdn.com/s1/m/50f496ad5acfa1c7ab00cc88.png)
~ ~江苏省建设工程质量检测员培训教材~ ~电线、电缆，电工套管，开关，插座检测培训讲义2010年04月聚氯乙烯绝缘电线电缆一、基本概念：1、范围电线电缆是指用于电力、通信及相关传输用途的材料。
其性能检测主要通过两个方面来实现，一是导体的试验方法，一是绝缘材料和护套材料试验方法。
电线电缆因用途不同，其产品类型很多，有低压电缆、高压电缆，通信用的，船用的等等。
不同类型的产品根据自身特点，都会有不同的产品标准。
其产品标准中除了有各自产品技术要求，有的还有试验方法。
根据建筑工程的特点，本节以GB/T5023.3-2008《额定电压在450/750V及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套电缆》为例，叙述电线电缆的检测。
2、术语和定义额定电压：电缆结构设计和电性能检测用的基准电压。
绝缘电阻：在规定条件下，处于两个导体之间的绝缘材料的电阻。
体积电阻：排除表面电流后由体积导电所确定的绝缘电阻部分。
体积电阻率：折算成单位立方体积时的体积电阻。
最大拉力：进行机械性能试验期间负荷达到最大值。
抗拉应力：试件未拉伸时单位面积上的拉力。
抗张强度：拉伸试件至断裂时记录的最大的抗拉应力。
断裂伸长率：试件拉伸至断裂时，标记距离的增量与未拉伸试件标记距离的百分比。
中间值：将获得的检测数据以递增或递减排列，有效数据个数为奇数时则中间值为正中间的数值；若为偶数时，中间值为中间两个数值的平均数。
3、相关标准GB/T2951-2008《电缆和光缆绝缘和护套材料通用检测方法》GB/T3048-2007《电线电缆电性能检测方法》GB/T3956-1997《电缆的导体》GB/T18380.12-2008《电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验 1kW 预混合型火焰试验方法》GB/T5023.1-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分：一般要求》GB/T5023.2-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法》GB/T5023.3-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套电缆》GB/T5023.4-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆第4部分:固定布线用护套电缆》GB/T5023.5-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分:软电缆(软线)》GB/T5023.6-2006《额定电压450/750V及以下聚氯乙烯绝缘电缆第6部分:电梯电缆和挠性连接用电缆》GB/T5023.7-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆第7部分:二芯或多芯屏蔽和非屏蔽软电缆》JB 8734-1998《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》4、标准的使用方法GB/T2951-2008《电缆和光缆绝缘和护套材料通用检测方法》是电线电缆绝缘和护套材料通用检测方法，适用于配电用电缆和通信电缆（包括船用电缆）。
1.结构试验的任务是什么？答：任务是基于结构基本原理，使用各种仪器仪表和实验设备对结构物受作用后的性能进行观测，通过测量的数据了解并掌握结构的力学性能，对结构或构体的承载能力和使用性能做出评估，为验证和发展结构理论提供实验数据。
2.科研型试验和鉴定性试验的区别。
答：科研型试验通常解决两个问题（1）验证结构计算理论或创立新的结构理论（2）制定工程技术标准。
鉴定性试验主要解决三方面的问题（1）检验结构、构件部件的质量（2）确定已建结构的承载能力（3）验证结构设计的安全度。
3.结构试验的分类：分为鉴定性试验和研究性试验4.结构试验技术的发展特点：1）先进的大型和超大型的实验设备2）基于网络的远程协同结构试验技术3）现代测试技术4）计算机与结构试验5.结构试验一般分为几个阶段，每个阶段的具体任务是。
答：分为试验规划和设计（任务是实验任务分析，试件设计，实验装置与加载方案设计、观测方案设计、试验中土条件和安全措施）、试验技术准备（试件制作、预埋传感元件、安装实验装置及试件、调试仪器设备和相关材料性能测试等）、试验实施过程（记录试件初始状态、采集并记录实验数据、观察并记录试件特征反应）、实验数据分析和总结（整理实验结果、判断异常数据、绘制试验曲线图表、分析实验误差、分析并总结试验现象）。
6.结构试验设计的基本原则：1）真实模拟结构所处的环境和结构所受到的荷载2）消除次要因素影响3）将结构反应视为随机变量4）合理选择试验参数5）统一测试方法和评定标准6）降低试验成本和提高试验效率7.测试技术基本原理：在规定的试验环境下，通过各种传感器将结构在不同受力阶段的反应转换为可以观测、记录的定量信息。
8.传感器的作用：传感器是一种转换器件，能把物理或者化学量转化为可以观测、记录并加以利用的信息。
9.加载设备应满足哪些要求：1)试验荷载的作用方式必须使被试验结构或构件产生预期的内力和变形方式2）加载设备产生的荷载应能够以足够的精度进行控制和测量。
2012年土建类专业基础知识(一)建筑材料一、单选题1、硅酸盐水泥的运输和储存应按国家标准规定进行，超过（B）的水泥须重新试验。
A、一个月B、三个月C、六个月D、一年2、材质相同的A、B两种材料，已知表观密度ρ0A>ρ0B，则A材料的保温效果比B材料(B)。
A、好B、差C、差不多D、无法比3、含水率为5％的砂220g，其干燥后的重量是(B)g。
A、209B、209.52C、210D、209.554、调制罩面用的石灰浆不得单独使用，应掺入砂子和纸筋以（A）A、减少收缩B、易于施工C、增加美观D、增加厚度5、在建筑工程结构中属于不常用水泥品种的是（B）。
A、硅酸盐水泥B、白水泥C、普通水泥D、矿渣水泥6、当出现下列哪种情况时，水泥被定为废品（A）A、水泥体积安定性不合格B、终凝时间不合规定C、水泥稠度不合规定D、龄期不合规定7、当出现下列哪种情况时，水泥被定为不合格品（B）A、初凝时间不合规定B、终凝时间不合规定C、水泥稠度不合规定D、龄期不合规定8、水泥的强度等级是由(B)来确定的。
A、外观质量B、抗压强度和抗折强度C、强度等级、耐久性和外观质量D、耐久性9、抗渗性要求的水泥，宜选用（B）水泥。
A、矿渣B、火山灰C、粉煤灰D、（A+C）10、硅酸盐水泥的适用范围是（C）A、受海水侵蚀的工程B、耐高温的工程C、早期强度要求高的工程D、大体积混凝土工程11、用沸煮法检验水泥体积安定性，只能检查出(A)的影响。
A、游离CaOB、游离MgOC、石膏D、Ca（OH）212、大体积混凝土宜选用(B)。
A、硅酸盐水泥B、矿渣水泥C、普通水泥D、高铝水泥13、配制混凝土用砂的要求采用(C)的砂。
A、空隙率较小B、总表面积较小C、空隙率和总表面积都较小D、空隙率和总表面积都较大14、对砼拌合物流动性影响最大的是（B）。
A、砂率B、用水量C、骨料级配D、水泥品种15、1立方米的混凝土中，其各组成成分的质量比为水泥：砂：石子：水=324：646：1255：175，其砂率为（C）A、646/（324+646+1255+175）B、（646+1255）/（324+646+1255+175）C、646/（646+1255）D、646/125516、试拌混凝土时，当流动性偏低时，可采用提高(C)的办法调整。

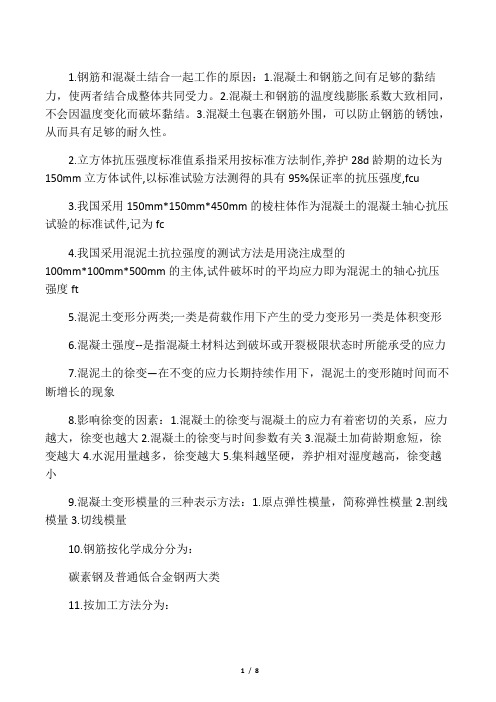

1.钢筋和混凝土结合一起工作的原因：1.混凝土和钢筋之间有足够的黏结力，使两者结合成整体共同受力。
2.混凝土和钢筋的温度线膨胀系数大致相同，不会因温度变化而破坏黏结。
3.混凝土包裹在钢筋外围，可以防止钢筋的锈蚀，从而具有足够的耐久性。
2.立方体抗压强度标准值系指采用按标准方法制作,养护28d龄期的边长为150mm立方体试件,以标准试验方法测得的具有95%保证率的抗压强度,fcu3.我国采用150mm*150mm*450mm的棱柱体作为混凝土的混凝土轴心抗压试验的标准试件,记为fc4.我国采用混泥土抗拉强度的测试方法是用浇注成型的100mm*100mm*500mm的主体,试件破坏时的平均应力即为混泥土的轴心抗压强度ft5.混泥土变形分两类;一类是荷载作用下产生的受力变形另一类是体积变形6.混凝土强度--是指混凝土材料达到破坏或开裂极限状态时所能承受的应力7.混泥土的徐变—在不变的应力长期持续作用下，混泥土的变形随时间而不断增长的现象8.影响徐变的因素：1.混凝土的徐变与混凝土的应力有着密切的关系，应力越大，徐变也越大2.混凝土的徐变与时间参数有关3.混凝土加荷龄期愈短，徐变越大4.水泥用量越多，徐变越大5.集料越坚硬，养护相对湿度越高，徐变越小9.混凝土变形模量的三种表示方法：1.原点弹性模量，简称弹性模量2.割线模量3.切线模量10.钢筋按化学成分分为：碳素钢及普通低合金钢两大类11.按加工方法分为：热轧钢筋，冷拉钢筋，冷轧带肋钢筋，热处理钢筋和钢丝，《桥规》推荐，用于钢筋混凝土桥梁结构的钢筋主要选取热轧钢筋，碳素钢丝和精轧螺纹钢筋12.钢筋的塑性性能通常用延伸率和冷弯性能两个指标来衡量13.钢筋受力长度保持不变的情况下，应力随时间增长而降低的现象称为松弛(又称为徐舒)14.钢筋接头有焊接接头，绑扎接头，机械连接接头15.结构的可靠性是结构的安全性，适用性和耐久性的统称。
结构可靠性的定义为：结构在规定的时间内，在规定的条件下，完成预定功能的能力16.极限状态的定义：整体结构或结构的一部分超过某一特定状态就不能满足设计规定的某一功能要求时，此特定状态为该功能的极限状态。
结构试验知识点总结一、试验对象的选择1. 试验对象的类型结构试验的试验对象可以是各种类型的结构，包括建筑结构、桥梁结构、隧道结构、地下结构、塔架结构、输电塔、烟囱等。
试验对象的选择应根据具体的工程需求和研究目的来确定。
2. 试验对象的尺寸试验对象的尺寸应符合实际工程的要求，一般来说，可以选择不同尺寸的试验对象进行试验，以便研究结构的尺寸效应。
同时，还可以进行缩尺试验和原尺寸试验，以验证试验结果的可靠性和适用性。
3. 试验对象的材料结构试验涉及的材料种类繁多，包括土、混凝土、钢筋、钢材等各种材料。
在试验设计时应考虑材料的物理性质、化学性质和力学性能等因素，以保证试验的可靠性和准确性。
二、试验方法1. 静载试验静载试验是指在结构成型后，通过施加静态荷载，对结构进行性能检测和评估的一种试验方法。
静载试验可以评定结构的强度、刚度和稳定性，同时还可以获得结构在不同荷载作用下的变形情况和破坏机理。
2. 动载试验动载试验是指在结构成型后，通过施加动态荷载，对结构进行性能检测和评估的一种试验方法。
动载试验可以评定结构在振动荷载下的响应性能和疲劳性能，同时还可以获得结构的模态参数和动力特性等信息。
3. 前试验和后试验前试验是指在结构投入使用前，对其进行一系列检测和评估的试验，以确认结构的设计和施工是否满足要求。
后试验是指在结构投入使用后，对其进行一系列检测和评估的试验，以确认结构的使用性能和安全性能。
4. 在线试验和离线试验在线试验是指在结构施加荷载的同时，对其进行检测和评估的试验，以获得结构在荷载作用下的性能信息。
离线试验是指在结构施加荷载后，将其取样或进行部分拆解，再进行检测和评估的试验，以获得结构在不同状态下的性能信息。
5. 比较试验比较试验是指通过对同一结构的不同试验方案进行试验，以获得试验数据的可靠性和适用性。
三、试验参数的确定1. 试验荷载试验荷载是指对结构施加的荷载，一般包括静载、动载和疲劳载荷等。
主体结构工程检测复习资料一、结构混凝土抗压强度现场检测1、国际：钻芯法、拔出法、贯入法、超声回弹综合法、回弹法、超声法。
2、我国使用较多：检测结构混凝土强度：钻芯法、超声回弹综合法、回弹法；检测结构混凝土缺陷：超声法。
3、回弹法、超声回弹综合法试样数量：按批进行检测的构件，抽检数量不得少于同批构件总数的30%且构件数量不得少于10件。
单个构件检测适用于单独的结构或构件的检测。
4、钻芯法试样数量：按批进行检测的构件，抽检数量不得少于同批构件总数的30%且芯样数量不得少于15个。
按单个构件检测时，每个构件的钻芯数量不应少于3个；对同一批构件按每个构件平均回弹值进行排序，并选取最低的3个测区对应的部位各钻取1个芯样试件取样方法：随机抽取具有代表性的结构构件或结构的局部，芯样应在受力较小的部位、混凝土质量具有代表性的部位、便于钻芯机安放与操作的部位，避开：主筋、预埋件和管线位置，其他钢筋。
用钻芯法和非破损法综合测定强度时，应与非破损法取同一测区部位或附近钻取。
三、技术要求：1、超声回弹综合法检测精度优于回弹法，对检测结果有争议时，宜采用钻芯法复核评定。
2、当混凝土结构抗压强度经检测后，得出混凝土强度推定值。
3、混凝土强度推定值为通过测强曲线得到的混凝土抗压强度值，相当于被测构件在该龄期下同条件养护的边长为150mm的一组立方体试块的抗压强度平均值。
四、砌筑砂浆抗压强度现场检测采用现场检验方法对砂浆和砌体强度进行原位检测或取样检测，并判定其强度：1、砂浆试块缺乏代表性或试块数量不足；2、对砂浆试块的试验结果有怀疑或有争议；3、砂浆试块的试验结果，不能满足设计要求；4、对现场砌体砂浆强度有怀疑或有争议。
五、不合格处理：1、经检测后得到的砌筑砂浆强度推定值应交原设计单位进行核算，并确认其是否满足砌体结构安全和使用功能。
2、经原设计单位核算，达到设计要求的检验批予以验收。
3、经核算达不到设计要求的，但经原设计单位确认仍可满足结构安全和使用功能的检验批，可予以验收。
建筑结构试验复习整理建筑结构试验是建筑工程实施过程中一个非常重要的环节，可以验证建筑结构设计方案的合理性，评估结构的承载性能和安全性能。
在建筑结构试验中，常用的试验方法包括静力试验、动力试验、振动试验等。
以下是建筑结构试验的相关知识点的整理和复习。
一、结构试验的目的和意义1.目的：验证设计理论的正确性，评估结构的性能和安全性能。
2.意义：a.为了提高结构设计的合理性，验证设计理论的正确性；b.让结构及构件的承载能力、变形性能等更明确；c.评价结构的安全性能，为调整设计方案提供参考依据；d.收集结构材料的力学性能、变形性能等数据，提供可靠的设计依据。
二、常用的结构试验方法1.静力试验：通过施加静力载荷，检验结构在静力荷载作用下的性能。
a.常用试验方法：单点加载试验、区域加载试验、整体加载试验等。
b.主要指标：结构的荷载-位移曲线、变形、破坏模式等。
2.动力试验：通过施加动力载荷，检验结构在动力荷载作用下的性能。
a.常用试验方法：地震模拟试验、爆炸试验等。
b.主要指标：结构的振动频率、阻尼比、模态形态等。
3.振动试验：通过施加振动荷载，检验结构在振动荷载作用下的性能。
a.常用试验方法：强迫振动试验、自由振动试验等。
b.主要指标：结构的共振频率、阻尼比、振型形态等。
三、结构试验的过程和注意事项1.试验准备：a.制定试验方案，包括试验目的、试验装置和试验方法等；b.选择试验样品，应充分代表实际工程结构的特点；c.准备试验装置和仪器设备。
2.试验操作：a.根据试验方案，设置试验装置和加载方式；b.按要求施加载荷，记录结构的位移、变形、试验荷载等数据；c.观察结构的破坏模式，记录并分析结构的破坏过程。
3.结果处理：a.对试验数据进行整理和分析，得出试验结果；b.根据试验结果评估结构的安全性能和性能。
4.安全注意事项：a.严格按照试验方案操作，防止人员和设备受到伤害；b.合理控制试验荷载，避免结构失控或破坏；c.在试验破坏过程中，保证人员的安全撤离。
GB50152非实验室试验1实验方案包括:实验目的试件方案加载方案量测方案判断标准安全措施。
2实验记录现场完成包括：1）钢筋和混凝土材料力学性能检测结果2）实验试件形状尺寸的量测与外观质量的观察检查记录3）实验加载过程的现象观察描述4）实验过程中仪表测读数据记录及裂缝草图5）试件变形开裂裂缝宽度屈服承载力极限等临界状态描述6）试件破坏过程及破坏形态的描述7）试件影响记录3 实验记录分析包括：1）荷载与位移或变形的关系曲线2）试件的变形或位移分布图3）试件的裂缝数量裂缝宽度增长的表格或曲线4）试件裂缝的形态图及描述5）时间的破坏状态和性质4 支承试件的装置应有足够的刚度承载力稳定性5 垫板的厚宽比不宜小于1/6钢滚轴直径6 支墩和地基在实验最大荷载作用下的总的收缩变形不应超过试件挠度的1/107 连续梁四角支承和四边支承双向板等试件需要两个以上的支墩时，支墩刚度应相同8 单向试件两个支座的高差应符合设计要求，允许偏差为试件跨度的1/2009 非实验室条件下加载量的允许误差为±5%10 实验室加载设备的精度误差需要符合: 1)万能试验机拉力试验机压力试验机的精度不应低于1级2)电液伺服结构试验系统的荷载量测误差为两成的±1.5%11 非实验室条件油压表精度不应低于1.5级荷载曲线的重复性允许误差为±5% 同一油泵带动的各个千斤顶,相对高差不大于5m12 分配梁实验加载分配比例不宜大于4:1 分配级数不应大于3级加载点不应多于8个支座采用单跨简支支座13 重物加载: 1)加载重物应重量均匀一致,形状规则2)不宜采用有吸水性的加载物块3)加载物满足分级加载的要求,单块重量不宜大于250N 4)求加载物平均重5)加载物分堆码放堆积长度宜为1m左右,且不应大于试件长度的1/6~1/4 6)堆与堆之间预留不小于50mm的间隙14 流体加载应有水囊围堰隔水膜等有效防止渗漏的措施15 验证性试验每级加载持荷时间应符合下列规定: 1)每级荷载加载完成后的持荷试件不应小于5min~10min,每级加载时间宜相等。
2）在使用荷载作用下，持荷时间不应小于15min，在开裂荷载作用下，持荷时间不宜少于15min，荷载达到开裂荷载前已经出现裂缝，则在开裂荷载计算值下持续何在试件不应少于5min~10min16 验证性试验试件自重和加载设备的重量不宜大于使用状态试验荷载值的20%。
17 仪表的预估试验量程宜控制在量测仪表满量程的30%~80%范围之内。
18 结构静力试验人工测读时,应符合下列规定: 1)应按一定的时间间隔进行测读,全部测点读数试件应基本相同2)分级加载时,宜在持荷开始时预读,持荷结束时正式测读3)环境温度湿度对量测结果有明显影响时.宜同时记录环境的温度和湿度。
19 力值测量：荷载传感器精度不低于C级，对于长期试验精度不低于B级，荷载传感器仪表的最小分度值不宜大于被测力值总量的1.0%，示值允许偏差为量程的1.0%。
弹簧式测力仪的最小分度值不应大于仪表量程的2.0%，示值允许偏差为量程的1.5%。
称量加载物及承载盘重量的仪器允许偏差为量程的±1.0%。
水表精度不低于1.0级。
20 位移测量仪器：电子位移计百分表千分表水准仪经纬仪倾角仪全站仪激光测距仪直尺21 测量试件挠度曲线时：受弯及偏心受压构件测量挠度曲线的测点应沿构件跨度方向布置，包括测量支座沉降和变形的点在内，测点不应少于5点，对于跨度大于6m的构件，测点数量还宜适当增多。
22 位移测量仪器仪表的精度应符合：水准仪和经纬仪的精度分别不应低于DS3和DJ2 位移传感器的准确度不应低于1.0级，位移传感器的指示仪表的最小分度值不宜大于所测总位移的1.0%，示值允许误差为量程的1.0% 倾角仪的最小分度不宜大于5″，电子倾角计的示值允许误差为量程的1.0%23 钢筋和钢筋混凝土的应变宜采用电阻应变计振弦式应变计光纤光栅应变计引伸仪24 测量裂缝宽度仪器：刻度放大镜最小分度不宜大于0.05mm 电子裂缝观测仪精度不应低于0.02mm 振弦式裂缝观测仪量程不应大于50mm，分辨率不应大于量程的0.05% 裂缝宽度检验卡最小分度值不应大于0.05mm。
25 轴心受压和双向偏心受压试件两端宜设置球形支座。
26 拉力传感器宜串联在靠近试件一端的了拉索中。
27 长期荷载宜采用杠杆—重物的方式，三个支点在同一直线上，加载放大比例不宜大于5倍。
28 对于需要研究试件恢复性能的试验，加载完成以后应按阶段分级卸载。
卸载量符合下列规定：1）每级卸载可取为承载力试验荷载值的20%，也可按各级临界试验荷载逐级卸载；2）卸载时，宜在各级临界试验荷载下持荷并量测各试验参数的残余值，直至卸载完毕；3）全部卸载完成以后，宜经过一定的时间后重新量测残余变形，残余裂缝形态及最大裂缝宽度等，以检验试件的恢复性能。
恢复性能的量测时间，对于一般结构取为1h，对新型结构和跨度较大的试件取为12h。
29 量测构件应变时，测点布置应符合下列要求：1）对于受弯构件应在弯矩最大的截面上沿截面高度布置测点，每个截面不宜少于2个；当需要量测沿截面高度的应变分布规律时，布置测点不宜少于5个；2）对于轴心受力构件，应在构件量测截面两侧或四侧沿轴向方向布置测点，每个截面不应少于2个；3）对于偏心受力构件，量测截面上测点不应少于2个，当需要量测截面的应变分布规律时，布置测点不宜少于5个；4）对于双向受弯构件，在构件截面边缘布置的测点不应少于4个；5）对于同时受剪力和弯矩作用的构件，当需要量测主应变力大小和方向的剪应力时，应布置45°或60°的平面三向应变测点；6）对受扭构件，应在构件量测截面的两长边方向的侧面对应部位上布置与扭转轴线成45°方向的测点；测点数量应根据研究目的测定。
30 电阻应变计技术等级不低于C级，长度不应小于50mm和4倍粗骨料粒径；电阻应变计准确度不低于1.0级；振弦式应变计允许误差为量程的±1.5%；光纤光栅应变计允许误差为量程的±1.0%；手持式引伸仪的准确度不应低于1级，分辨率不宜大于标距的0.5%，示值允许误差为量程的1.0%；当采用千分表或位移传感器等位移计构成的装置测量应变时，其标距允许误差为±1.0%；最小分度值不宜大于被测总应变的1.0%实验室试验1 钢筋的主要力学指标和混凝土的立方体抗压强度值与设计要求值的允许偏差宜为±10%。
2 检验数量：成批构件不超过1000件且不超过3个月的同类型产品为一批。
当连续检验10批且每批检验结果均符合本规范要求时，可改为不超过2000件且不超过3个月为一批，每批随机抽取一个构件进行检验。
3 原位加载试验: 1)对怀疑有质量问题的结构或构件进行结构性能检验。
2）改建扩建再设计前，确定设计参数的系统检验3）对资料不全，情况复杂或存在明显缺陷的结构，进行结构性能评估4）采用新结构新材料新工艺的结构或难以进行理论分析的复杂结构，需通过试验对计算模型或设计参数进行复核，验证或研究其结构性能和设计方法5）需修复的受灾结构或事故受损结构类型有：使用状态试验和承载力试验4 受检构件选择遵守的原则: 1)应具有代表性,且处于荷载较抗力较弱或缺陷较多的部位。
2）试验结构应能反映整体结构的主要受力特点3）不宜过多4）应能方便地实施加载和进行量测。
5）对处于正常服役期的结构，加载试验造成的构件损伤不应对结构的安全性和正常使用功能产生明显影响。
5 原位试验的最大加载限值按以下原则确定：1）仅检验构件承载力时，试验最大加载限值宜取承载力状态荷载设计值和结构重要性系数乘积的1.60倍。
对钢筋混凝土结构构件取荷载的准永久组合，对预应力混凝土结构构件取荷载的标准组合2）仅检验构件在正常使用极限状态下的挠度，裂缝宽度时，试验的最大加载限值宜取使用状态试验荷载值。
6 原位加载应采用短期静力加载试验的方式进行结构性能检验。
7 原位加载确定加载方法的原则：1）加载形式应能模拟结构的内力，根据受检构件的内力包络图，通过荷载的调配使控制截面的主要内力等效；并在主要内力等效的同时，其他内力与实际受力的差异较小。
2）对预计出现裂缝或承载力标志等现象的重点观测部位，不应堆积加载物。
3）宜根据实验目的控制加载量，避免造成不可恢复的永久性损伤或局部破坏。
4）对超静定结构，荷载布置均应采用受检构件与邻近区域同步加载的方式；加载过程应能保证控制截面上的主要内力按比例逐级增加；5）应考虑合理简捷的卸载方式，避免发生意外；6）可采用多种手段组合的加载方式，避免加载重物堆积过多，增加试验工作量。
8 原位加载宜采用一次加载的模拟方式。
9 原位加载的试验的测点数量不宜过多；原位加载试验过程中宜进行下列观测：1）荷载—变形关系2）控制截面上混凝土应变3）试件的开裂，裂缝形态以及裂缝宽度的发展情况4）试件承载力标志的观测5）卸载过程中及卸载后，试件挠度及裂缝的恢复情况及残余值。
10 使用状态结构性能的各项检验指标：挠度开裂荷载裂缝形态最大裂缝宽度11 试验构件的荷载布置符合下列规定：1）构件的试验荷载布置应符合标准图或设计要求。
2）当试验荷载布置不能完全与标准图或设计的要求相符时，应按荷载效应等效的原则换算，即使构件试验的内力图形与设计的内力图形相似，并使控制界面上的内力值相等。
12 检验荷载标准值承载力检验荷载设计值13 试验荷载按下列规定分级加载: 1)当荷载小于检验荷载标准值时,每级荷载不宜大于荷载标准值的20%;超过检验荷载标准值后,每级荷载不宜大于荷载标准值的10%2)当荷载接近抗裂检验荷载值时,每级荷载不宜大于检验荷载值的5%;开裂后,每级荷载可取检验荷载值的10% 3)当荷载接近承载力检验值承载力检验值或极限状态时,每级荷载不应大于承载力检验值或承载力状态荷载设计值的5%。
14 作用在构件上的实验设备重量及构件自重应作为第一次加载的一部分。
15 构件已经达到或者超过承载能力极限状态：1）对有明显物理流限的热轧钢筋，其受拉主筋应力达到屈服强度，受拉应变达到0.01；对无明显物理流限的钢筋，其受拉主筋受拉应变达到0.01。
2）受拉主筋拉断。
3）受拉主筋处最大垂直裂缝宽度达到 1.5mm。
4）挠度达到跨度的1/50；对悬臂结构，挠度达到悬臂长的1/25。
5）受压区混凝土压坏。
16 模拟试件粗骨料粒径不小于5mm17 后期加载直至出现下列破坏现象:1)荷载达到最大值后自动减退；2）水平构件弯折，断裂或构件解体；3）竖向构件屈曲，压溃或构件倾覆；根据研究目的确定的破坏状态。
18 应力应变分析整理：1）各级试验荷载作用下试件控制面上的应力，应变分布；2）试件控制截面上最大应力（应变）--荷载关系曲线；3）试件内钢筋和混凝土的极限应变；4）试件复杂应力区剪应力和主应力的大小以及主应力的方向。
