电阻和变阻器练习题(精品)

1某同学有一段导体，他为了使导体的电阻减小，下列采用的方法中正确的是（）A．截短导体的长度. B．增大导体的长度C．增大通过导体的电流D．减小加在导体两端的电压2下列说法中正确的是（）A、铁丝的电阻比铜丝的电阻大B、粗细相同的两根导线，长的导线电阻大C、长短相同的两根导向，细的导线电阻大D、同种材料制成的长短相同的导线，细的导线电阻大.3关于电阻的大小，以下说法正确的是(温度变化的影响忽略不计)( )A．导线越长，导线的电阻越大B．同种材料的导线越长，电阻越大C．同种材料，粗细相同的导线长度越长，电阻越大D．导线越粗，导线的电阻越小4把电阻R1 =3Ω、R2 = 6Ω接入同一电路，关于它们的总电阻（等效电阻）值，下列四个选项中，不可能的是：（）A．9ΩB．2ΩC．9Ω或2ΩD．3Ω5如图所示，电阻箱的示数是___Ω．6(竞赛)把一根粗细均匀的电阻丝变成等边三角形ABC，如图所示，图中D为AB边的中点，如果C、D两端的电阻值为9Ω，则AB两端的电阻值为多少？7使用滑动变阻器改变电路中电流大小时应将滑动变阻器_____联接在电路中,连入电路中的变阻器,在接通电路之前,滑片应滑至______.8.某滑动变阻器上标有“20Ω,3A”的字样,它表示这个电阻器的_____为20Ω,____为3A.9将滑动变阻器连入电路,移动滑片P能够改变连入电路的电阻,如图所示,A、B、C、D四个接线柱只能用两个,则正确的接法有________、________、______和______等四种.但连接________时,电阻可视为零且不变;但连接_______时,阻值最大且不变.10如图所示,变阻器接入电路中,欲使滑片P向左移动时,变阻器接入电路中的电阻值变大,应接入哪两个接线柱?( ) A a、c B a、d C c、d D b、d11如图所示的电路中,开关S闭合前,滑动变阻器的滑片应在______端(填“左”或“右”),滑片P向_____端滑行,才能使电流表示数变大,此时灯泡亮度变_______.当滑片P向右移动时,连入电路中的电阻变_______,电路中的电流变________,灯泡的亮度变_____.12.如图所示,滑片P向右滑动时,使滑动变阻器接入电路的电阻变大的是( )13如图所示,用滑动变阻器控制灯泡的亮度,若要求滑片P向C端滑动时,灯泡变亮,则变阻器连入电路中的正确的接法是( ) A. C接M,D接N B. A接M,B接NC. C接M,A接ND. A接M,D接N14如图所示,将两个滑动变阻器串联起来,把接线柱C、F接入电路,要使两个变阻器接入电路的总电阻最大,则滑片P1与P2的位置为( )A P1在最左端,P2在最右端B P1在最右端,P2在最左端C P1在最左端,P2在最右端D P1在最右端,P2在最右端15．（12•泰安）下列关于导体的说法中，正确的是（）A．一根金属丝被均匀拉长后，它的电阻将变大B．导体中没有电流通过时，导体就没有电阻C．保险丝都是用半导体材料制成的D．粗导线的电阻一定比细导线的电阻大16．（12•三明）关于铜导线，下列说法正确的是（）A．铜导线是导电能力最好的导线B．铜导线均匀拉长后，电阻变小C．铜导线截成两段后并成一根使用，电阻变小D．铜导线的温度升到足够高时，电阻为零17．（12•柳州）导体的电阻是导体本身的一种性质，它的大小（）A．只决定于导体的材料B．只决定于导体的长度C．只决定于导体的横截面积D．决定于导体的材料、长度和横截面积18、如图8所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是（）19、滑动变阻器上标有“100Ω 1A”字样，它表示此变阻器的阻值变化范围是___，允许通过的最大电流是____．20 一个阻值为16欧的均匀电阻丝, 把它截成长度相等的四段, 然后再将这四段并起来, 此时这根电阻丝的电阻是( ) A.64欧 B.16欧 C.4欧 D.1欧21 将图所示的电阻箱接到电路上，这时电阻箱在电路中的电阻值为( )A．7欧B．27欧C．427欧D．1427欧22.一段铜丝，对折起来后它的电阻到原来的________,这是因为它的_________变小，而______变大的缘故。

变阻器习题（含答案）一、单选题(本大题共6小题，共12.0分)1. 如图电路所示，若要求变阻器的滑片P向右移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间（）A. a、c或b、dB. a、c或a、dC. a与b D. c与d2. 在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护电路的作用．其原因是闭合开关后（）A. 通过电路的电流最小B. 变阻器两端电压最小C. 变阻器电阻发热最大D. 电源两端的电压最小3. 如图所示，是滑动变阻器接入电路情况示意图，当滑片向右滑动时，变阻器接入电路的电阻变大的是（）A. B. C.D.4. 将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向C端滑动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（）A. A和 BB. B和 CC. A和C D. C和D5. 滑动变阻器实现变阻是利用了改变接入电路中电阻线的（）A. 电压B. 电流C. 长度D. 材料6. 由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，要使两个滑动变阻器阻值最大，滑片P1、P2的位置应同时满足（）A. P1在最右端，P2在最左端B. P1在最左端，P2在最右端C. P1在最左端，P2在最左端D. P1在最右端，P2在最右端二、填空题(本大题共13小题，共26.0分)7. 如图所示的电阻箱的示数是______ Ω．8. 如图所示，一个铭牌标有“50Ω1.5A”的滑动变阻器，表明此滑动变阻器的变化范围是______ Ω，“1.5A”表示______ ．为保护电路中的无件应将其______ 联接入电路，正确接法是把______ 、______ 、______ 、______ 接线柱接入电路中．9. 滑动变阻器的原理是______ ．10. 小瑞家音箱的音量旋钮无法调节音量了，爱动手的他检查电路后发现是音量电位器坏了，于是他从电子市场上买来了一个同样型号的电位器（如图所示），这种电位器是通过改变接入电路中电阻体的______来改变电路中的电阻的；小瑞同学焊接时，将A、B两接线柱将入电路中，则当顺时针旋转音量旋钮时，音箱发出声音的音量将______ （选填“变大”、“变小”或不变）．11. 如图所示的变阻器叫______ ，此时连入电路的电阻是______ Ω．12. 如图所示的电阻箱接入电路的电阻是______ Ω．13. 如图所示，电阻箱的示数是______Ω．14. 滑动变阻器是靠改变接入电路中电阻丝的______ 来改变电阻，从而改变电路中电流，一个滑动变阻器上标有“30Ω，2A”的字样，其中“2A”表示______ ．15. 电阻是导体对电流的______ 作用，在图1中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻______ （选填“大”、“小”）；如图2是电位器结构，a、b、c 是它的三个接线柱，若将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值______ （选填“变大”、“不变”或“变小”）16. 在如图所示的电路中，变阻器连入电路的电阻线是______ 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将______ ，电表示数随之______ ．（后两空均选填“变大”、“不变”或“变小”）17. 在物理学中，用______ 来表示导体对电流的阻碍作用的大小，滑动变阻器是靠改变接入电路中的电阻丝的______ 来改变电阻的．18. 电阻是导体对电流的______ ，滑动变阻器的原理是改变电阻丝______ 来改变接入电路的电阻．19. 如图所示的电路，闭合开关S，当滑动变阻器的滑片从中点向右移动的过程中，R2的阻值______ ，电流表示数______ ，电压表示数______ （三空均选题“变大”、“变小”或“不变”）．三、实验探究题(本大题共1小题，共6.0分)20. 亲爱的同学：你会使用下面的实验仪器吗？（1）如图1所示电表的量程是______ ，接入电路前指针如图所示是因为______ ；如果接入电路中开关闭合后指针如图1所示是因为______ ；（2）如图2所示变阻器是靠改变接入电路中______ 来改变电路中的电阻，从而改变电路中的______ ，滑动变阻器上标有“50Ω2A”的字样，其中50Ω表示的意思是______ ．变阻器习题（含答案）【答案】1. B2. A3. C4. B5. C6. B7. 258. 0～50；允许通过的最大电流是1.5A；串；AC；AD；BC；BD9. 改变电阻丝长度来改变接入电路的电阻10. 长度；变小11. 电阻箱；740812. 178313. 948114. 长度；允许通过的最大电流是2A15. 阻碍；大；变大16. Pb；变大；变小17. 电阻；长度18. 阻碍作用；长度19. 变大；不变；不变20. 0～5A；电流表指针没有调零；电流表“正负”接线柱接反了；电阻丝的长度；电流；滑动变阻器的最大阻值为50Ω【解析】1.解：A、滑动变阻器a、c两个接线柱接到M、N之间，滑动变阻器的左半段接入电路，滑片右移，滑动变阻器连入电路的电阻增大，电路电流减小；滑动变阻器b、d两个接线柱接到M、N之间，滑动变阻器的右半段接入电路，滑片右移，滑动变阻器连入电路的电阻减小，电路电流增大．不符合题意．B、滑动变阻器a、c或a、d两个接线柱接到M、N之间，滑动变阻器的左半段接入电路，滑片右移，滑动变阻器连入电路的电阻增大，电路电流减小．符合题意．C、滑动变阻器a与b两个接线柱接到M、N之间，滑动变阻器全部接入电路，滑片右移，滑动变阻器连入电路的电阻不变，电路电流不变．不符合题意．D、滑动变阻器c与d两个接线柱接到M、N之间，滑动变阻器被短路，滑动变阻器不能改变电路中的电流．不符合题意．故选B．要使电流表的示数减小，就必须使滑片P向右滑动时变阻器的电阻增大，一定选择a接线柱，据滑动变阻器“一上一下”接法，可知应将a、c或a、d接入M、N．滑动变阻器接入电路时，一定要选择一上一下接线柱，并且滑动变阻器连入电路的部分，取决于连入电路的下面接线柱．2.解：A、滑动变阻器的连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，故A正确；B、根据串联电路分压特点可知，电阻越大分的电压越大，故变阻器两端电压达到最大，故B错误；C、根据焦耳定律可知，通电时间和电阻一定时，电流越小产生的热量越小，故C错误；D、电源两端电压不变，故D错误．故选A在实验中，滑动变阻器串联在电路中，滑片处于最大阻值处，电源电压不变，电流中的电流最小，起到保护作用．本题考查了滑动变阻器的使用，关键是知道滑动变阻器是串联在电路中使用．3.解：若使滑片P向右移动时，变阻器接入电路的电阻变大，下端应接左下接线柱，而上端可以选择左右接线柱的任意一个，故C选项均符合题意．故选C．滑动变阻器使用时，接线柱的选取要一上一下．滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，要使滑片向左移动时滑动变阻器接入电路的阻值减小，就要使电阻丝接入电路的长度变短，由此入手分析．滑动变阻器的滑片移动时，其接入电路的阻值变化，取决于它所选取的下面的接线柱是哪一个，上面的两个接线柱实质上是一个．4.解：A、当A和B接入电路时，将下面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为定值电阻，并且滑片失去调节电阻的作用，不符合题意；B、当B和C接入电路时，滑动变阻器将右半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变长，即接入电路的电阻变大，符合题意；C、当A和C接入电路时，滑动变阻器将左半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变短，即接入电路的电阻变小，不符合题意；D、当C和D接入电路时，将上面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为零，并且滑片失去调节电阻的作用，不符合题意．故选B．滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的，根据滑动变阻器一上一下的原则以及滑片移动时电阻的变化情况进行判断．本题考查滑动变阻器的正确使用，要知道其阻的大小判断关键看下面的接线柱是哪一个，属于基础题．5.解：滑动变阻器是通过改变接入电流部分电阻丝的长度来改变电阻大小，从而逐渐改变电路中的电流强度．故选C．滑动变阻器的原理：改变连入电路中的电阻线的长度来改变电阻的大小，再根据电阻是阻碍电路中电流大小的原因进行分析．牢记滑动变阻器的工作原理，掌握变阻器在电路中的作用．6.解：由图可知，P1接了左上右下，P2接入了左上左下；则当滑片P1在最左端，P2在最右端时，两滑动变阻器的接入电阻均为最大，则两滑动变阻器串联后的总电阻最大．故选B．串联电路的总电阻等于各用电器电阻之和，因为滑动变阻器是靠改变连入电路中的电阻丝长度来改变电阻的，则可知当两滑动变阻器的导线全部接入时总电阻最大；则由接线的方式可知两滑片的位置．本题考查了滑动变阻器的接法．当滑动变阻器的电阻线全连入电路时，连入电阻最大．7.解：电阻箱的示数，R=0×1000Ω+0×100Ω+2×10Ω+5×1Ω=25Ω．故答案为：25．按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把他们相加，就得出电阻箱的示数．本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数，在现实生活中，水表的读数与之类似．8.解：“50Ω、1.5A”表示，滑动变阻器的变化范围是 0～50Ω，1.5A表示允许通过的最大电流是1.5A；要利用滑动变阻器改变电路中电流的大小，应将滑动变阻器串联在电路中，滑动变阻器的接法是四个接线柱，必须一上一下，故正确的接法是：AC、AD、BC、BD．故答案为：0～50；允许通过的最大电流是1.5A；串；AC、AD、BC、BD．（1）滑动变阻器铭牌上标有“50Ω 1.2A”的字样，表示滑动变阻器的电阻变化范围以及允许通过的最大电流；（2）哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的，使用时应串联在电路中；滑动变阻器有四个接线柱，接入电路时，选择上面一个接线柱和下面一个接线柱，都接上面接线柱滑动变阻器被短路，都接下面接线柱相当于定值电阻，滑动变阻器的滑片不起作用．本题考查了滑动变阻器的原理以及使用，属于基本的识记性内容，比较简单．9.解：滑动变阻器之所以能变阻，靠的是改变连入电路中电阻丝的长度来变阻的，长度变长，电阻变大；长度变小，电阻变小．故答案为：改变电阻丝长度来改变接入电路的电阻．根据滑动变阻器的原理进行解答．本题考查的是滑动变阻器的工作原理，不光要记住，还要理解．10.解：（1）电位器实际上是一个滑动变阻器，它是通过滑片的移动来改变了连入电路中电阻丝长度的．（2）由电路图可知，将A、B两接线柱将入电路中，当顺时针旋转音量旋钮时，电位器接入电路的电阻丝变长，接入电路的阻值变大，电路电流变小，音箱发出声音的音量将变小．故答案为：长度；变小．电位器实际上就是滑动变阻器，它通过改变接入电路中电阻丝的长度来改变电阻大小；根据图示判断滑片移动时，接入电路的电阻丝长度如何变化，进一步判断音箱的音量如何变化．本题考查了电位器的原理、电位器的调节，是一道基础题，分析图示电位器、判断出滑片移动时，电路电阻如何变化，进一步得出电路中电流的变化，从而得出音箱声音大小的变化．11.解：如图变阻器为电阻箱，连入电路的电阻：R=7×1000Ω+4×100Ω+0×10Ω+8×1Ω=7408Ω故答案为：电阻箱，7408．图示变阻器是电阻箱，电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把他们相加，即得连入的电阻值．会读电阻箱的示数（用“△”所对的数字乘以下面的倍数，然后把他们相加），生活中水表的读数与之类似．12.解：由图可知，电阻箱接入电路的阻值为R=1×1000Ω+7×100Ω+8×10Ω+3×1Ω=1783Ω．故答案为：1783．电阻箱的读数方法：分别读出旋钮对应的读数，用数字乘以底下的倍数，最后将四个数据相加．本题考查了电阻箱的读数方法：把对应的数字乘以倍数，然后相加即可．13.解：电阻箱的示数：R=9×1000Ω+4×100Ω+8×10Ω+1×1Ω=9481Ω．故答案为：9481．用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数．本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数，在现实生活中，水表的读数与之类似．14.解：（1）滑动变阻器是通过改变接入电路电阻丝的长度，来改变电路中电阻的大小，从而起到改变电流的目的．（2）“30Ω，2A”，其中“30Ω”的含义是滑动变阻器的最大阻值是30Ω．“2A”的含义是滑动变阻器允许通过的最大电流是2A．故答案为：长度；允许通过的最大电流是2A．（1）滑动变阻器工作原理：移动滑片改变接入电路电阻丝的长度，来改变接入电路的电阻，来改变电路中的电流．（2）滑动变阻器铭牌上标有电流值和电阻值，电流值表示滑动变阻器允许通过的最大电流，电阻值表示滑动变阻器的最大电阻值．掌握滑动变阻器工作原理、接线柱接法、接入电路的方式、铭牌参数含义、在电路中的作用等．15.解：（1）导体对电流的阻碍作用称为电阻；（2）A、B是两根横截面积相同的铜线，即导体A和B的材料和横截面积相同、长度不同，由图可知A的长度大于B的长度，所以A的电阻比B的电阻大．（3）若只将b、c接入电路，滑片右边的电阻丝接入电路；逆时针转动旋钮时，电位器接入电路的长度变长，电阻变大．故答案为：阻碍；大；变大；（1）导体对电流的阻碍作用称为电阻；（2）导体的电阻大小与导体的长度、横截面积和材料有关；材料和横截面积相同的导体，长度越大，电阻越大；（3）若只将b、c接入电路，滑片右边的电阻丝接入电路，根据滑片的移动方向判断电阻的变化．此题主要考查学生对于电阻的概念以及影响导体电阻大小的因素的理解和掌握16.解：由图示可知，变阻器连入电路的电阻线是Pb部分，油箱内汽油的液面下降时，滑片向上移动，滑动变阻器连入电路的阻值变大，蓄电池电压不变，滑动变阻器接入电路的阻值变大，由欧姆定律可知，电路电流减小，电流表示数变小．故答案为：Pb；变大；变小．根据汽油液面的变化判断滑动变阻器接入电路的阻值如何变化，应用欧姆定律判断电路电流如何变化，然后判断电流表示数如何变化．本题的关键是滑动变阻器的变阻原理：通过改变连入电阻丝的长度，改变阻值的大小，从而改变电路中的电流．17.解：在物理学中，用电阻来表示导体对电流的阻碍作用的大小；根据滑动变阻器的原理可知，滑动变阻器是通过改变电阻丝接入电路的长度来改变电阻的，因为电源电压不变，由欧姆定律可知，从而改变电路中的电流．故答案为：电阻；长度．电阻是表示导体对电流的阻碍作用的物理量；滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的．本题考查了电阻的概念和滑动变阻器的原理，属于基本的识记性内容，比较简单解答不难．18.解：在物理学中，用电阻表示导体对电流的阻碍作用．滑动变阻器的原理是靠改变连入电路中电阻丝的长度来改变电阻的．故答案为：阻碍作用，长度．根据电阻的定义和滑动变阻器的原理填空．本题考查了电阻的定义和滑动变阻器的原理，属于识记内容，比较简单．19.解：（1）由电路图知：电阻R1与R2并联，电压表测电阻R1两端即电源电压，电流表测流过电阻R1的电流；（2）由电路图知：闭合开关S，当滑动变阻器的滑片从中点向右移动的过程中，R2的阻值变大；由于电源电压，所以电阻R1两端电压U不变，电阻R1阻值不变，由I1=知电流I1不变，电流表示数不变．故答案为：变大；不变；不变．（1）根据电路图分析电路结构，明确各用电器的连接方式；（2）根据滑动变阻器滑片的移动方向判断电路电阻如何变化，然后根据并联电路特点、欧姆定律解题．本题是一道电路动态分析题，分析清楚电路结构、灵活应用欧姆定律、并联电路特点是解题的关键．20.解：（1）如图1所示电表，上面有符号“A”，说明是电流表，则它的量程是0～5A；接入电路前指针如图所示，是因为电流表指针没有调零；如果接入电路中开关闭合后指针如图1所示，是因为电流表“正负”接线柱接反了；（2）如图2所示变阻器是靠改变接入电路中电阻丝的长度来改变电路中的电阻，从而改变电路中的电流；滑动变阻器上的50Ω表示的意思是滑动变阻器的最大阻值为50Ω．故答案为：（1）0～5A；电流表指针没有调零；电流表“正负”接线柱接反；（2）电阻丝的长度；电流；滑动变阻器的最大阻值是50Ω．（1）根据电表的符号及刻度值可确定其量程；根据指针的位置判断出现这一现象的原因；知道电流表在接入电路时，必须使电流正进负出；（2）了解滑动变阻器的原理及在电路中的调节作用，根据对变阻器铭牌的认识解释50Ω的意思．本题主要考查了电流表和滑动变阻器的认识与使用，本题中的电流表与我们常用电流表不完全相同，要学会辨识．属基本仪器的使用，是我们应该熟练掌握的．。

初三物理电阻练习题(共3页) -本页仅作为预览文档封面，使用时请删除本页-初三物理电阻练习题一、选择题1、在“测量小灯泡的电阻”实验中下列说法错误的是( )A．闭合开关前，滑动变阻器应放到最大阻值的位置B、滑动变阻器起到保护电路的作用C．滑动变阻器起到改变小灯泡两端电压多次测量取平均值，可减小误差的作用D．应连好电路后，再把滑动变阻器连入电路中2、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路3、如图电路，用电流表、电压表测灯泡电阻的实验中，为使电流表示数减小，应将滑动变阻器的滑片P:A.向左移动; B.向右移动;C.向左向右移动都可以;D.条件不足，无法判断.4、一个白炽灯泡，在室温下用伏安法测一次电阻，在正常工作时再用伏安法测一次电阻，后一次测得的阻值比前一次测得的阻值大10倍以上，造成这种差异的原因是( )A．两次测量加在灯泡两端的电压不同 B．两次测量灯丝温度不同C．两次测量通过灯丝的电流不同 D．两次测量室内的温度不同5、阻值都为10Ω的两个电阻并联后，其等效电阻为:A．5Ω; B．10Ω; C．20Ω; D．40Ω.6、在用电流表、电压表测电阻的实验中，下列注意事项中没有必要的是:A.连接电路之前，先断开开关;B.应先从电源的正极开始连接，开关应靠近电源的正极;C.在无法估计被测值大小时，电流表、电压表应选用较大的量程;D.不能把电流表直接接在电源的两极上.7、如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时【】A．电压表示数变大，电流表示数变小，灯泡变暗 B．电压表示数变小，电流表示数变大，灯泡变亮c．电压表示数变小，电流表示数变小，灯泡变暗 D．电压表示数变大，电流表示数变大，灯泡变亮8、在测电阻实验，如图6中a、b电表分别表示〔〕A．a是电流表，b是电压表 B．a是电压表，b是电流表C．a、b都是电压表 D．a、b都是电流表9、在用伏安法测电阻的实验中下列做法中有问题的是（）A．连接线路的过程中开关应处于断开状态B．连接线路过程中滑动变阻器的滑片要放在最大电阻值的位置C．电流表串联在被测电路电压表并联在被测电阻两端D．试触时发现电流表指针的反方向偏移电压表正常此时断开电路将电池的正负极对调10、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路11、一只100的电阻与一只1的电阻并联，并联后的总电阻（）A．等于1 B．小于1 C．等于101 D．大于1，小于10012、如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时A．灯泡L亮度不变，电压表示数变大B．灯泡L亮度变亮，电压表示数变大C．灯泡L亮度不变，电压表示数不变D．电流表示数变大，电压表示数变大13、关于公式R=，下列说法正确的是（）A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与导体两端的电压和通过导体的电流都无关14、粗细相同的两根铝导线，长度关系是L1＞L2，串联接入电路后，其电流和两端电压的关系是（）A．I1＞I2，U1＜U2 B．I1＜I2，U1＞U2 C．I1=I2，U1＞U2 D．I1=I2，U1＜U215、一段导体两端的电压是4．0V时，导体中的电流是1．0A，如果将其两端的电压减小到2．0V，导体中的电流变为（）A．2．0A B．0．25A C．3．0A D．0．50A二、填空题216、把电阻R1=5Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是_____，R1、R2两端的电压之比是_______。

秋（新人教版）物理（走进中考）第十六章第4节：变阻器一、选择题 1．（12常德）小军同学想自制一个能调节灯泡亮暗的滑动变阻器。

在选择电阻部分的材料时，有长度相同的下列材料，你建议小军选择哪一种DA ．不带绝缘皮的铜导线B ．塑料绳C ．细橡皮管D ．木工铅笔的粗铅笔芯 2．（12毕节）如图所示是李军设计的一个简易电子身高测量仪的原理图。

以下说法正确的是DA ．身高表相当于一个电压表B ．电路中的R 0是没有作用的C ．当被测者越高时，身高表示数越小Xk b 1.C omD ．当被测者越高时，身高表示数越大 3．（12湘西）下面是我们实验室中一些常用的实验器材，其中滑动变阻器是BA B C D4．（12临沂）如图所示，R 是用镍铬合金线做成的变阻器，当导线夹向A 端移动时，小灯泡的亮度将BA ．不变B ．变亮C ．变暗D ．无法判定5．（12泉州）如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时AA ．电路上电阻增大，电流减小B ．电路上电阻增大，电流增大C ．电路上电阻减小，电流减小D ．电路上电阻减小，电流增大 6．（12娄底）高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是DA ．称重表其实是一个电压表B ．电路中的R 1是没有作用的C ．当车辆越重时，称重表的示数越小D ．当车辆越重时，称重表的示数越大 7．（12广安）如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构。

电源电压不变，滑动变阻器b 端固定在绝缘底座上，手柄A 与变阻器滑片固定在一起，同步运动，握A BR力为零时，滑片处于a端。

L是一个电阻不变的指示灯，力量计由一个电流表改装而成。

使用时，先闭合开关S，再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上。

有关此握力计下列的说法中正确的是AA．握力越大灯泡越亮，力量计的示数越大C．握力越大电路总电阻越大，总电流越小D．握力越大，弹簧的长度越长；握力越小，弹簧长度越短8．（11自贡）如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。

初中物理欧姆定律——电阻练习题一、填空题1．现有2Ω、4Ω、5Ω、6Ω、8Ω电阻各两只。

需要一只10Ω的电阻，可以把一只2Ω的电阻和一只Ω的电阻串联；也可以把两只Ω的电阻并联后，再与一只6Ω的电阻串联。

2．导线的线芯用铜丝，是因为铜的好；有些材料的导电性能受温度、光照、压强等影响而显著变化，人们利用它们这些性质制成热敏电阻、光敏电阻、压敏电阻等，这种材料叫；当温度降低到足够低时，有些材料的电阻会变为零，这种现象叫做现象。

3．如图所示，AB、CD是长度相同的两根镍铬合金线。

将它们分别接入电路进行实验，研究的是导体电阻大小与导体的关系。

如果再提供一根外形和CD完全相同的锰铜合金线，还可以研究导体电阻大小与导体的关系。

4．甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值最大的是，最小的是．5．如图电源电压保持不变，闭合开关S，电路正常工作，缓慢移动滑片由a到b，电压表示数将（选填“变大”、“变小”、“不变”）；继续缓慢移动滑片由b到c，实验过程中突然发现电流表示数变小且变为0 ，电压表的示数变大，产生此现象的故障原因可能是．二、单选题6．在图所示的电路中，闭合电键K，当滑片P向右移动时（）A．电压表读数变小，电流表读数变大B．电压表读数变大，电流表读数变小C．电压表读数不变，电流表读数变大D．电压表读数不变，电流表读数变小7．如图所示电路中，当滑片P向右滑动时（）A．电压表示数增大，灯泡变暗B．电压表示数增大，灯泡变亮C．电压表示数减小，灯泡变暗D．电流表示数增大，灯泡变亮8．甲、乙是由同种材料制成且长度相等的两导体，若将它们并联在同一电路中，则关于甲、乙的横截面积S及通过电流电流I的大小判断正确的是A．若S甲>S乙，则I甲=I乙B．若S甲<S乙，则I甲=I乙C．若S甲<S乙，则I甲>I乙D．若S甲>S乙，则I甲>I乙9．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。

一．选择题（共3小题）1．如图所示，定值电阻R1的阻值18Ω，滑动变阻器R2的最大阻值为150Ω，电源电压为18V，电流表选择0～0.6A量程，电压表的量程为0～15V．为了保证电路各元件安全，滑动变阻器R2的阻值变化范围为（）A．0Ω～150ΩB．20Ω～100ΩC．12Ω～90ΩD．20Ω～90Ω二．填空题（共2小题）2．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示．则电源电压为_________V，定值电阻R1的阻值为_________Ω，滑动变阻器R2的阻值变化范围为_________Ω．3．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共12小题）7．如图所示电路中，滑动变阻器的阻值变化范围是0～20欧，电源电压为4.5伏．当电流表的示数是0.5A时，电压表的示数是2V．已知电流表的量程是0～0.6A，电压表的量程是0～3V．为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．8．如图所示，电压表的量程是0～3V，电流表的量程是0～0.6A，滑动变阻器R2的最大阻值是15Ω，电热丝R1的阻值是5Ω，电源电压4.5V．当滑动变阻器的滑片移到中点时，电压表的示数是多少？10s内电热丝R1产生的热量是多少；为了保证两电表均能安全用，滑动变阻器的阻值变化范围是多少？9．如图所示，电源电压保持不变．滑动变阻器R2的滑片P在移动过程中，电压表的示数变化范围是0～4伏，电流表的示数变化范围是0.5～1安，求：电源电压、电阻R1的阻值和变阻器R2的最大阻值．10．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？11．如图所示，电流表的量程为0～0.6A，电压表的量程为0～15V．灯泡铭牌标着“18V，9W”，电源电压恒为U=24V．（1）当滑动变阻器连入电路的电阻值为36Ω时，灯泡消耗的实际功率．（2）当滑动变阻器的阻值为何值，滑动变阻器的功率最大，最大值是多少？（3）当滑动变阻器左右任意滑动时，电路能安全工作，滑动变阻器连入电路中的电阻的变化范围．12．如图，电源电压保持不变．闭合开关S后，滑动变阻器R0的滑片P在移运过程中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为0.5～1安，求：（1）R的阻值；（2）R0的最大阻值；（3）电源电压．13．如图所示，电源电压保持不变，闭合开关S后，滑动变阻器R'，的滑片P在移动过程中，电压表的示数变化范围为0～9.6V，电流表的示数变化范围为0.2～1A，求：（1）R的阻值；（2）R'的最大阻值；（3）电源电压．14．一只标有“2.5V 0.5A”的小灯泡和一只规格为“10Ω 1A”的滑动变阻器串连接在电压为3伏的电源上，如图所示．求（1）正常发光时滑动变阻器接入电路中的阻值；（2）滑片滑动时，灯泡功率的变化范围；（3）若小灯泡的实际功率为0.8W，求滑动变阻器接入电路中的电阻．15．在图所示的电路中，电源两端电压U=9V，电阻R1=10Ω，滑动变阻器R2的最大电阻值为20Ω．当滑动变阻器的滑片P从右端移到左端时，电阻R1消耗的电功率变化范围是_________W．16．如图所示，小灯泡L标有“6V 3W”字样，滑动变阻器的最大阻值为100Ω，电压表的量程是0～15V．闭合开关后，移动滑动变阻器，使电压表的示数为12V，这时灯泡恰好正常发光．求：（1）电源电压；（2）当滑动变阻器接入电路中的电阻为33Ω时，小灯泡消耗的实际功率；（3）在不超过小灯泡额定电压和电压表量程的情况下，变阻器接入电路中的阻值变化范围．17．如图甲所示的电路中，电源电压保持不变，S闭合后，在滑动变阻器的滑片P由B端移动到A端的过程中，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图乙所示．求：（1）电源的电压；（2）滑动变阻器的最大阻值；（3）电阻R1消耗的电功率的变化范围．7．解：当电流表的示数是0.5A时，定值电阻R0两端的电压U0=U-U P=4.5V-2V=2.5V，定值电阻R0的阻值为R0===5Ω；为保证电流表不损坏，电路中的最大电流为0.6A，则电路中的总电阻为=7.5Ω，滑动变阻器连入电路电阻的最小值为2.5Ω；为保证电压表不损坏，滑动变阻器的最大电压为3V，则此时R0的电压为4.5V-3V=1.5V，电路中的电流为=0.3A，此时滑动变阻器连入电路电阻的最大值为=10Ω；所以滑动变阻器可连入电路的阻值范围为2.5Ω～10Ω．答：为了不损坏两个电表，滑动变阻器连入电路的阻值范围为2.5Ω～10Ω．89。

变阻器练习1、（1）电阻是导体本身的一种 ，它跟导体两端的电压和通过导体的电流 （有关、无关） （2）影响导体电阻大小的因素有： 。

（3）在相同的条件下，材料不同，导体的电阻也 （相同、不同）在相同的条件下，导体越长，电阻就越 ；导体越短，电阻就越 。

在相同的条件下，导体越粗，电阻就越 ；导体越细，电阻就越 。

对于大多数的导体来说，温度越高，电阻就越 。

2、（1）滑动变阻器的原理是 。

（2）滑动变阻器在电路中的作用主要有 和 。

（3）使用滑动变阻器时，在闭合开关前，先要将滑动变阻器 。

（4）一滑动变阻器上标有“50Ω 2A ”的字样，它表示的意思是 。

（5）如图所示的滑动变阻器，如果想让滑片P 向右移动时，连入电路中的电阻增大，则能够采用的连接方法有 。

3、小李家的灯泡的灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了，但使用时发现灯比原来亮了许多，这是因为灯丝接上后 。

4、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P 向右移动时灯会变亮，在图中画出电路的连接方法。

如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P ，都不能改变灯的亮度，你觉得可能的原因是什么？5、如图所示，若要使滑动变阻器的滑片P 向A 端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱 和 接在电路的M 、N 两端． 二、选择题 1、如图5两个电路中，电源电压相等，闭合开关S ，当滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化（ ）A ．L 1、L 2都变亮B ．L 1、L 2都变暗C ．L 1变亮，L 2变暗D ．L 1变暗，L 2的亮度不变 2、如图6，开关闭合，电压表、电流表均有示数，将滑动变阻器的滑片P 向左移动，则下列是说法正确的是（ ） A ．电流表、电压表示数都变大 B ．电流表、电压表示数都变小 C ．电流表示数变小，电压表示数变大 D ．电流表示数变大，电压表示数变小 6、图，A 、B 、C 、D 中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为: 7、图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是: 8、有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为: A ． 1A; B ．2A; C ． 3A ; D ．不能确定.11、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点:A．连入变阻器时，应使滑片位于变阻器值最大的位置;B．开关、电流表应接在靠近电源电流流出的一端;C．连接电路时，应先将开关断开;D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端.12、如图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）A．A、D B．B、C C．A、B D．C、D.13、将两只滑动变阻器按图所示的方法连接，如果把a 、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在：（）A．P1放在最右端，P2放在最右端;B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端;D．P1放在最左端，P2放在最右端.14、如图1所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是: （）A．接A和D; B.接B和C; C.接A和B; D.接C和D.四、作图题1、如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。

电阻、变阻器练习题一、填空题。

（每空1分，共32分）1、一切导体都有阻碍电流的性质，这种性质叫导体的________，在国际上通用字母________表示。

2、在相同电压下通过________导体的电流不同，通过导体电流大的这个导体对电流阻碍作用就________，导体的电阻越大，它对________的阻碍作用就越大。

3、不同的导体，电阻一般________，电阻是________的一种性质，导体电阻的大小决定于导体的________、________和________，还跟________有关系。

对大多数导体来说温度越高，电阻________。

4、滑动变阻器是靠改变___________________来逐渐改变________的，从而逐渐改变电路中的____________。

电路中的符号是________。

5、导电性能介于导体与绝缘体之间的材料叫做________，如________、_______。

6、完成下列单位换算：（1） 4KΩ=_______ Ω。

（2） 150MΩ=_______kΩ=_______Ω。

7、如图6—41所示，长短、粗细都相同的锰铜线AB和镍铬合金线CD，先后接入电路，接AB时电流表的示数大，这表明AB的电阻_____，两次实验电流表示数不同，说明导体的电阻与________有关、8、在温度一定的条件下，做“研究决定电阻大小的因素”的实验，采用了控制变量的方法、上表给出了实验中所用到的导体的情况，选择D、E导体进行对比，是为了研究导体电阻大小与__________是否有关系；为了研究导体电阻与横截面积的关系，应选择的两根导体是A和________(填导体的代号)、9、旋转收音机的音量旋钮时，实质是在调节电路的____________，画出该元件在电路图中的符号_________________、10、如图6—42所示电路，滑动变阻器的滑片P向左移动时，连入电路的电阻变_____，电路中的电流变_______(电源电压保持不变)、11、张薇同学在实验室里连接一个电路如图6—42所示，她想让小灯泡暗些，应该使滑动变阻器滑片P向______端移动，在这一过程中，连入电路的电阻值逐渐变________、二、选择题。

电阻和变阻器基础练习题(含答案)
练基础达标检测
1(3MΩ=1×10-4MΩ
答案(1)10 104 (2)01 1×10-4
6(2018 南充中考)家庭照明电路的电压是；大量实验表明,导体的电阻是导体本身的一种性质,它的大小决定于导体的材料、和横截面积。

【解析】本题考查电压和电阻的相关知识。

我国家庭电路中火线和零线间的电压是220 V；导体电阻的大小决定于导体的材料、长度和横截面积。

答案220 V 长度
7小雨同学为了探究温度对电阻的影响,他对实验做了如图所示的改进,用酒精灯给线圈加热。

(1)观察到随着线圈的温度升高,灯泡渐渐变暗,电流表的示数。

(2)通过实验得出的结论金属导体的电阻随温度的升高而。

【解析】本题考查对电阻影响因素的理解。

用酒精灯给线圈加热,发现随着线圈的温度升高,灯泡渐渐变暗,电流表的示数逐渐变小,故其电阻逐渐变大,即说明在一般情况下,导体的温度越高,其阻值越大。

答案(1)变小 (2)增大
8在“探究影响导体电阻大小的因素”实验中,小明设计了如图电路。

(1)在连接电路时发现,还缺少一个元,他应该在电路中再接入的元是。

(2)为粗略判断a、b两点间导体电阻的大小,可观察。

(3)另有甲、乙两位同学分别对小明的电路做了如下的改进甲把灯泡更换为电流表；乙在原电路中串联接入电流表。

你认为同学的改进更好一些,理由是。

【解析】本题考查影响电阻大小的实验。

(1)缺少电路的基本组。

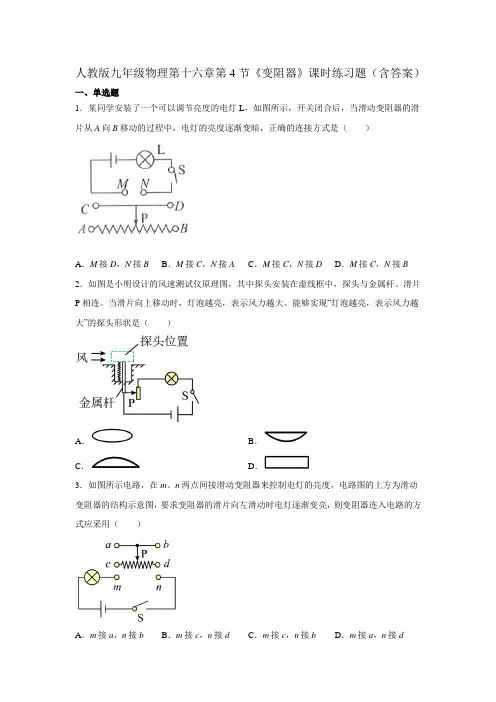

人教版九年级物理第十六章第4节《变阻器》课时练习题（含答案）一、单选题1．某同学安装了一个可以调节亮度的电灯L，如图所示，开关闭合后，当滑动变阻器的滑片从A向B移动的过程中，电灯的亮度逐渐变暗，正确的连接方式是（）A．M接D，N接B B．M接C，N接A C．M接C，N接D D．M接C，N接B 2．如图是小明设计的风速测试仪原理图，其中探头安装在虚线框中，探头与金属杆、滑片P相连。

当滑片向上移动时，灯泡越亮，表示风力越大。

能够实现“灯泡越亮，表示风力越大”的探头形状是（）A．B．C．D．3．如图所示电路，在m、n两点间接滑动变阻器来控制电灯的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向左滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（）A．m接a，n接b B．m接c，n接d C．m接c，n接b D．m接a，n接d4．如图所示的电路中，闭合开关后，电流表和电压表示数均为0，若将一根导线的一端接在电源的正极，另一端依次试触a、b、c、d接线柱，当试触到d时，电压表有示数且等于电源电压，电流表示数仍为0，若电流表、开关、导线及各接线处均完好，则电路中可能的故障是（）A．电阻R和电流表开路B．电阻R短路和滑动变阻器开路C．电阻R和滑动变阻器开路D．电阻R和电流表短路5．如图甲所示是一个好玩的灯具，当顺时针转动灯具，灯就逐渐变暗，直至熄灭。

实际上是由一个电位器控制着灯泡的亮度。

图乙是这个电位器的结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。

转动灯具，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，该滑片跟着灯具一起转动。

下列分析正确的是（）A．电位器与灯泡并联B．电位器是通过改变接人电路中电阻丝的横截面积来改变灯泡亮度的C．该电路中，电位器只将a、b接入电路D．该电路中，电位器只将b、c接入电路二、填空题6．如图是小明设计的风力测定仪，O是转动轴，金属杆OC下面连接着一块受风板，AB是电阻片，它跟金属杆组合在一起的作用相当于一个______。

实验,探究题1、某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：①食盐水溶液的导电性能与溶液的浓度有关。

②食盐水溶液的导电性能与溶液的质量有关。

③食盐水溶液的导电性能与溶液中两点间的距离有关。

为了验证猜想，他们设计了如图l3所示的装置，将电路中的a、b两金属片分别插入甲、乙、丙、丁溶液中所示位置(金属片a、b每次插入溶液中的深度都相同)进行探究：（1）食盐水溶液的导电性能可以由来判断；（2）将金属片a、b分别插入甲、乙所示位置可探究猜想(选填序号)，为了探究猜想②应将金属片a、b分别插入两图所示位置；（3）将金属片a、b分别插入乙、丁所示位置，若I乙≠I丁，由此可得到的结论是；（4）这个实验用到了初中物理学中最常用的探究方法是(其它合理均可)（写出一种即可）。

2、某校研究性学习小组的同学，在网上浏览到一条信息：“微生物燃料电池”能利用土壤中的电解质获得电能，供给某种灯发光，如图所示，受此启发，他们用潮湿的土壤、铜片、锌片等制成了一个“土壤电池”，并测出有一定的电压，如右图．那么“土壤电池电压的大小与哪些因系有关？”他们提出了以下猜想：猜想1：可能与铜片、锌片插入士壤的深度有关；猜想2：可能与插人土壤的铜片和锌片之间的距离有关为了验证猜想1，他们先在金属片上每隔2cm作好标记，再将铜片、锌片插人土壤中，保持它们之间的距离不变，改变两金属片插人土壤的深度，并记录相应的电压值，实验数据如下表：(1)下左图是同学们最后一次测量时电压表的示数，请读出电压值，井填入上表空格中．(2)请根据实验数据在下右图中作出图像．(3)分析以上数据和图像，可以得出的初步结论是：_________________________（写出一条即可）．注：其它答案只要合理，均可计分（4）他们利用以上装置验证猜想2时，实验中应控制____________不变，改变________________，并依次记录电压表的示数，3、小明同学对串联电路电压规律进行了探究【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按图12所示的电路图连接电路.（2）闭合开关，排除故障，用电压表测出L1两端的电压.（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上.（4）测出AC间的电压，得出结论.【交流与评估】（1）在拆接电路时，开关必须.（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是 .（3）小明用上面的方法不能否测出L2两端的电压，为什么？.（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是 .改进方法.4、在“探究导体的电阻跟哪些因素有关”的实验中。

物理欧姆定律专项综合练习题（含答案）一、选择题1．在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～0.2 W，则电源电压是（）A. 4VB. 6VC. 8VD. 10V【答案】 C【解析】【解答】当滑动变阻器接入电路的电阻为0时，电路电流最大，电阻R1的电功率最大为0.8W，P=U2 /R1即U2/ R1=0.8W①当滑动变阻器接入电路的电阻最大0时，电路电流最小，电阻R1的电功率最小为0.2W，P′=（U-U P）2 /R1即（U-4V）2/ R1=0.2W②①②构成方程组解得U=8V，所以A，B，D错误，C正确．故选C．2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．4．如图所示，电源电压不变，下列说法正确的是（）A. 只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小【答案】B【解析】【解答】解A只闭合S1， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2，断开S3， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。

九年级物理电压电阻技巧和方法完整版及练习题含解析一、电压电阻选择题1．如图所示的电路中，电源电压恒为6V，R 为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器的滑片P 由a端滑到b端，电压表示数的变化是（）A. 0～6VB. 0～5VC. 0～1VD. 1～5V【答案】 B【解析】【解答】当滑片P在a端时，滑动变阻器连入电路的电阻为0，两端的电压为0V；当滑片P由a端滑到b端，连入电路中的电阻增大，电路中的电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端的电压增大；当滑动变阻器的滑片P在b端时，电路中的电流：I==0.1A，滑动变阻器两端的电压：U ab=0.1A×50Ω=5V．电压表示数的变化范围是0～5V．故选B．【分析】由电路图可知，滑动变阻器与定值电阻是串联的，电压表测的是滑动变阻器两端的电压，当滑片P由a端滑到b端，连入电路中的电阻增大，根据欧姆定律和串联电路的分压关系分析判断．2．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．3．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。

电阻、变阻器知识练习题及详细解析【典型例题】类型一、电阻影响电阻大小的因素1.下面有关导体电阻的说法中正确的是（）A.导体没有电阻，绝缘体有电阻B.铜的电阻比铁的电阻小C.粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大D.要改变导体的电阻，可以改变通过的电流【思路点拨】电阻为导体一种属性，其大小取决于导线长度、粗细及导体的材料，与是否有电流无关；横截面积、长度相同的铜丝和铁丝，铁丝的电阻大。

【答案】C【解析】导体和绝缘体的区别在于电阻的大小，绝缘体是指电阻无穷大的物体，故A错误；要比较电阻的大小，需要比较导线长度、粗细及导体的材料，故B错误；粗细相同，长度相同的铜丝的电阻要比铁丝小，故C正确；导体的电阻与通过导体的电流无关，故改变电流无法改变导体的电阻，故D错误；故选C。

【总结升华】题目考查了电阻的性质，电阻为导体一种属性，其大小取决于导线长度、横截面积、材料以及温度有关。

举一反三：【变式】下列关于电阻的说法中，正确的是（）A．导体中有电流时有电阻，无电流时没有电阻B．通过导体的电流越小，它的电阻就越大C．导体两端的电压越大，电阻就越小D．电阻是导体对电流的阻碍作用，导体电阻的大小由自身的条件决定，与导体两端的电压和通过的电流大小无关【答案】D【解析】电阻是导体本身的一种性质，它的大小只决定于导体本身的材料、与导体两端的电压和通过的电流大小无关。

2.（2015•莆田中考）要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压 B．减小导线中的电流C．将导线拉长后接入电路 D．将导线对折后接入电路【答案】C【解析】AB、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关；故AB错误；C、将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C正确；D、将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D错误。

【总结升华】本题考查了学生对影响电阻大小的因素的了解与掌握，理解导体的电阻是导体的阻碍电流的性质是本题的关键。

电阻和变阻器电阻及其影响因素（1）电阻：导体对电流阻碍作用的大小，用字母R表示。

（2）单位：欧姆，简称欧，符号是Ω。

常用单位：千欧（kΩ）、兆欧（MΩ）。

单位换算：1kΩ=1000Ω=103Ω，1MΩ=1000000Ω=106Ω。

（3）电阻的影响因素：长度、横截面积、材料和温度。

探究影响导体电阻大小的因素实验（1）实验方法：①控制变量法：每次只探究其中一个变量（长度、横截面积、材料、温度之一），保持其他三个量不变；②转换法：通过观察灯泡亮度或电流表示数比较导体电阻的大小。

（2）实验结论：①同种材料、横截面积相同的导体，长度越长，电阻越大；②同种材料、长度相同的导体，横截面积越小，电阻越大；③导体的电阻是导体本身的一种性质，它的大小取决于导体的材料、长度和横截面积等因素。

滑动变阻器（1）原理：通过改变接入电路中的电阻丝的长度来改变电阻。

（2）作用：①保护电路；②通过改变接入电路中的电阻来改变电路中的电流和部分电路两端的电压。

（3）使用：①应串联在电路中使用；②接线要“一上一下”；③通电前要调至阻值最大处。

（4）电阻箱读数方法：四个旋钮对应的数值乘以对应的倍数后再求和。

半导体和超导现象（1）半导体：有一些材料，例如锗、硅，导电性能介于导体和绝缘体之间，称作半导体。

利用半导体材料可以制作二极管、三极管。

（2）超导现象：一些物质当温度下降到某一温度时，电阻会变为0，这就是超导现象，能够发生超导现象的物质叫做超导体。

在发电厂发电、输送电能等方面若能采用超导材料，可以大大降低由于电阻引起的电能损耗。

1．关于导体的电阻，下列说法正确的是()A．粗细相同的两根导线，较长的导线电阻一定大B．镍铬合金丝的电阻一定比铜丝的电阻大C．长短相同的两根导线，横截面积较小的那根电阻一定较大D．同种材料制成的长短相同的两根导线，粗导线的电阻较小2．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。

《电阻和变阻器》知能训练及答案(第二课时)第二课时影响电阻大小的因素夯实基础培养能力知识点一在温度一定的情况下，探究影响电阻大小的因素1、为了研究导体的电阻与导体横截面积的关系，应选用同种材料、相同而不同的一组导体进行实验．2、在探究导体电阻大小与哪些因素有关的实验中，采用了"控制变量"的方法。

下表是某实验小组在实验中所用导体的相关物理量的记录：（l）要探究导体电阻大小与长度是否有关，应选用两根导体；（2）要探究导体电阻大小与横截面积是否有关，应选用两根导体。

3、某中学物理课外兴趣小组的同学想探究影响导体电阻大小的因素，他们想到出电影院时门越窄，通道越长则人流越难通过，由此猜想导体电阻的大小可能与导体的长度和横截面积有关，于是他们找来了同种材料制成的各种长度和横截面积的金属丝，并设计了下图甲所示的电路。

⑴连接电路时，开关S应处于________状态(选填"断开"或"闭合")。

闭合开关前滑动变阻器的滑片P应置于________。

⑵请你根据电路图14—1—10甲，在图14—1—10乙中用笔画线代替导线连接好实物电路。

⑶经过测量，他们得到了下表所示的数据：图14—1—10比较表中的第1、2、3组数据，你能得到的结论是：；比较表中的第1、4、7组数据，你能得到的结论是：。

知识点二导体的电阻受温度的影响4、导体电阻大小决定于导体的、和，还跟有关，对大多数导体来说，温度越高，电阻，但也有少数导体其电阻随温度的升高而．5、一只灯泡，不发光时电阻是R，把它接在家庭电路上正常发光时电阻是R2，则( )A．R1＞R2 B．R1＞=R2 C．R1＜R2 D．不能确定知识点三应用影响电阻大小的因素解决实际问题6、将一根铜导线接在电路中，要使导线电阻变大，下列说法正确的是( )A、将铜导线对折后接人电路B、增大导线两端的电压或增大电流C、用长度、横截面积相同的铝导线代替D、用长度、横截面积相同的银导线代替7、如图14—1—11所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．U AB>U BC，I AB<I BC B．U AB<U BC，I AB=I BCC. U AB>U BC，I AB＝I BC D．U AB＝U BC，I AB<I BC图14—1—11 图14—1—18、若能将超导体材料用于生产之中，会给人类带来的好处是（）A、大大降低远距离输电时的电能损失 B．可制成高速磁悬浮列车C、使电动机体积小、功率大、效率高D、给人类节约大量能源巧练方法事半功倍方法技巧一应用控制变量法探究和分析在温度一定的情况下，影响电阻大小的因素9、导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、_____________________________。

电阻和变阻器一、单选题(共10道，每道10分)1.下列各因素，不属于决定导体电阻大小的因素是( )A.导体的长度B.导体的横截面积C.导体的材料D.通过导体的电流2.一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是( )A.减小导线两端的电压B.增大导线中的电流C.将导线对折后连入电路D.将导线拉长后连入电路3.温度一定时，关于导线的电阻，下列说法正确的是( )A.铁导线的电阻一定比铜导线的电阻大B.粗导线的电阻一定比细导线的电阻小C.将一根导线拉长，其电阻一定变大D.长短、粗细都相同的两根导线，电阻一定相同4.为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大。

从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是( )A.电线的长度B.电线的横截面积C.电线的材料D.电线的温度5.在研究“导体电阻的大小与哪些因素有关”时，将一根粗细均匀的导体截成两段后分别接入电路中，如图所示，则这个实验研究的是( )A.导体电阻与温度的关系B.导体电阻与长度的关系C.导体电阻与横截面积的关系D.导体电阻与材料的关系6.如图所示，用小刀把铅笔剖开，剥出铅笔芯，将铜线绑在它的一端。

照图连接电路，使另一根铜线在铅笔芯上移动，观察灯泡的亮度变化。

通过这个实验，我们可以得出的结论是( )A.导体越长，它的电阻越大B.导体越短，它的电阻越大C.导体横截面积越大，它的电阻越大D.导体的温度越高，它的电阻越大7.滑动变阻器的电阻能改变，是由于改变了( )A.连入电路中电阻线的长度B.连入电路中电阻线的宽度C.连入电路中电阻线的横截面积D.连入电路中电阻线的材料8.一个滑动变阻器铭牌上标有“50Ω，2A”的字样，它的含义是( )A.电阻变化范围是0～50Ω，允许通过的最大电流是2AB.电阻最小值是50Ω，允许通过的最大电流是2AC.电阻最小值是50Ω，允许通过的最小电流是2AD.电阻最大值是50Ω，允许通过的最小电流是2A9.如图所示是实验室常用的一种滑动变阻器。
