第01节空间几何体的结构及其三视图和直观图【考纲解读】统计0,12,20;与立体几何数学应用的1．空间几何体的结构特征一、多面体的结构特征三、简单组合体简单组合体的构成有两种基本形式：一种是由简单几何体拼接而成；一种是由简单几何体截去或挖去一部分而成，有多面体与多面体、多面体与旋转体、旋转体与旋转体的组合体．对点练习：有下列四个命题：①底面是矩形的平行六面体是长方体；②棱长相等的直四棱柱是正方体；③有两条侧棱都垂直于底面一边的平行六面体是直平行六面体；④对角线相等的平行六面体是直平行六面体．其中真命题的个数是( )A．1 B．2 C．3 D．4【答案】A2空间几何体的直观图简单几何体的直观图常用斜二测画法来画，基本步骤是：(1)画几何体的底面在已知图形中取互相垂直的x轴、y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴、y′轴，两轴相交于点O′，且使∠x′O′y′＝45°或135°，已知图形中平行于x轴、y轴的线段，在直观图中平行于x′轴、y′轴．已知图形中平行于x轴的线段，在直观图中长度不变，平行于y轴的线段，长度变为原来的一半．(2)画几何体的高在已知图形中过O点作z轴垂直于xOy平面，在直观图中对应的z′轴，也垂直于x′O′y′平面，已知图形中平行于z轴的线段，在直观图中仍平行于z′轴且长度不变．对点练习：【2017年福建省数学基地校高三复习试卷】一水平放置的平面图形，用斜二测画法画出了它的直观图，此直观图恰好是一个边长为2的正方形，则原平面图形的面积为( )A.【答案】D3.空间几何体的三视图三视图几何体的三视图包括正视图、侧视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线．对点练习：【2017北京，理7】某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为（A）（B）3（C）2（D）2【答案】B【解析】【考点深度剖析】三视图是高考重点考查的内容，考查内容有三视图的识别；三视图与直观图的联系与转化；求与三视图对应的几何体的表面积与体积．命题形式为用客观题考查识读图形和面积体积计算，解答题往往以常见几何体为载体考查空间想象能力和推理运算能力，期间需要灵活应用几何体的结构特征．【重点难点突破】考点1：空间几何体的结构特征【1-1】如图几何体中是棱柱的有( )A．1个 B．2个 C．3个 D．4个【答案】C【1-2】下列命题中正确的有__________．①有两个面互相平行，其余四个面都是等腰梯形的六面体是棱台；②存在一个四个侧面都是直角三角形的四棱锥；③如果棱柱有一个侧面是矩形，则其余各侧面也都是矩形； ④圆台的任意两条母线所在直线必相交； 【答案】②④【解析】①不正确，因为不能保证等腰梯形的各个腰延长后交与一点．②如右图的四棱锥，底面是矩形，一条侧棱垂直底面，那么它的四个侧面都是直角三角形，故②正确；③如图所示的棱柱有一个侧面是矩形，则其余各侧面不是矩形；故③错误④根据圆台的定义和性质可知，命题④正确． 所以答案为②④ 【领悟技法】系或增加线、面等基本元素，然后再依据题意判定．三棱柱、四棱柱、正方体、长方体、三棱锥、四棱锥是常见的空间几何体，也是重要的几何模型，有些问题可用上述几何体举特例解决． 【触类旁通】【变式1】一个棱柱是正四棱柱的条件是( )． A ．底面是正方形，有两个侧面是矩形 B ．底面是正方形，有两个侧面垂直于底面 C ．底面是菱形，具有一个顶点处的三条棱两两垂直 D ．每个侧面都是全等矩形的四棱柱 【答案】C【解析】 A ，B 两选项中侧棱与底面不一定垂直，D 选项中底面四边形不一定为正方形，故选C.【变式2】【2018届云南省名校月考一】已知长方体1111ABCD A BC D 的所有顶点在同一个球面上，若球心到过A 3,5,6__________． 7考点2 空间几何体的直观图【2-1】利用斜二测画法得到的以下结论，正确的是________(写出所有正确的序号)．①三角形的直观图是三角形；②平行四边形的直观图是平行四边形；③正方形的直观图是正方形；④圆的直观图是椭圆；⑤菱形的直观图是菱形． 【答案】①②④【解析】①正确；由原图形中平行的线段在直观图中仍平行可知②正确；但是原图形中垂直的线段在直观图中一般不垂直，故③错；④正确；⑤中原图形中相等的线段在直观图中不一定相等，故错误．【2-2】在如图所示的直观图中，四边形O ′A ′B ′C ′为菱形且边长为2 cm ，则在xOy 坐标系中，四边形ABCO 为________，面积为________ cm 2.【答案】矩形8【领悟技法】按照斜二测画法得到的平面图形的直观图，其面积与原图形的面积有以下关系：S 直观图2S 原图形，S 原图形＝22直观图． 【触类旁通】【变式1】如果一个水平放置的图形的斜二测直观图是一个底角为45°，腰和上底均为1的等腰梯形，那么原平面图形的面积是( ) A．2 12+22+ D ．12【答案】A【解析】由题意画出斜二测直观图及还原后原图，由直观图中底角均为45°，腰和上底长度均为1，得下底长为11, 122的直角梯形． 所以面积S ＝12(12+22+故选A.【变式2】如图，矩形O′A′B′C′是水平放置的一个平面图形的直观图，其中O′A′＝6 cm，O′C′＝2 cm，则原图形是( )A．正方形 B．矩形 C．菱形 D．一般的平行四边形【答案】C【解析】将直观图还原得▱OABC，如图，∵O′D′＝2O′C′＝2 2 (cm)，OD＝2O′D′＝4 2 (cm)，C′D′＝O′C′＝2 (cm)，∴CD＝2 (cm)，OC ＝CD2＋OD2＝22＋422＝6 (cm)，OA＝O′A′＝6 (cm)＝OC，故原图形为菱形．综合点评：解决有关“斜二测画法”问题时，一般在已知图形中建立直角坐标系，尽量运用图形中原有的垂直直线或图形的对称轴为坐标轴，图形的对称中心为原点，注意两个图形中关键线段长度的关系.考点3 空间几何体的三视图【3-1】【2018届河南省新乡市第一中学高三8月月考】一几何体的直观图如右图，下列给出的四个俯视图中正确的是（）【答案】B【3-2】【江西卷】将长方体截去一个四棱锥，得到的几何体如图所示，则该几何体的侧视图为( )【答案】(1)D (2)D【解析】 (1)球、正方体的三视图形状都相同，大小均相等，首先排除选项A和C.对于如图所示三棱锥OABC,当OA、OB、OC两两垂直且OA＝OB＝OC时，其三视图的形状都相同，大小均相等，故排除选项B.不论圆柱如何放置，其三视图的形状都不会完全相同，故答案选D.(2)如图所示，点D1的投影为C1，点D的投影为C，点A的投影为B，故选D.【3-3】【2018届广东省广州市海珠区高三综合测试一】如图，点,M N 分别是正方体1111ABCD A BC D 的棱1111,A B A D 的中点，用过点,,A M N 和点1,,D N C 的两个截面截去正方体的两个角后得到的几何体的正（主）视图、侧（左）视图、俯视图依次为（ ）A. ①③④B. ②④③C. ①②③D. ②③④ 【答案】D【领悟技法】三视图中的数据与原几何体中的数据不一定一一对应，识图要注意甄别. 揭示空间几何体的结构特征，包括几何体的形状，平行垂直等结构特征，这些正是数据运算的依据.还原几何体的基本要素是“长对齐，高平直，宽相等”.简单几何体的三视图是该几何体在三个两两垂直的平面上的正投影，并不是从三个方向看到的该几何体的侧面表示的图形．在画三视图时，重叠的线只画一条，能看见的轮廓线和棱用实线表示，挡住的线要画成虚线．【触类旁通】【变式1】一个长方体去掉一个小长方体，所得几何体的正(主)视图与侧(左)视图分别如图所示，则该几何体的俯视图为( )【答案】C【变式2】如图，多面体ABCD－EFG的底面ABCD为正方形，FC＝GD＝2EA，其俯视图如下，则其正视图和侧视图正确的是( )．【答案】D【变式3】【武汉市部分学校2016 届高三调研】）一个简单几何体的正视图、侧视图如右图所示，则其俯视图不可能为（．．．．．）．①长方形；②正方形；③圆；④椭圆.中的A.①②B.②③C.③④D.①④【答案】B【解析】若俯视图为正方形，则正视图中的边长3不成立；若俯视图为圆，则正视图中的边长3也不成立.综合点评：三视图中，正视图和侧视图一样高，正视图和俯视图一样长，侧视图和俯视图一样宽.即“长对正，宽相等，高平齐”.【易错试题常警惕】易错典例：一个几何体的主视图为一个三角形，则这个几何体可能是下列几何体中的________(填入所有可能的几何体前的编号)．①三棱锥；②四棱锥；③三棱柱；④四棱柱；⑤圆锥；⑥圆柱．【错解】①②⑤【错因】忽视几何体的不同放置对三视图的影响，漏选③.【正解】①三棱锥的主视图是三角形；②当四棱锥的底面是四边形放置时，其主视图是三角形；③把三棱柱某一侧面当作底面放置，其底面正对着我们的视线时，它的主视图是三角形；④对于四棱柱，不论怎样放置，其主视图都不可能是三角形；⑤当圆锥的底面水平放置时，其主视图是三角形；⑥圆柱不论怎样放置，其主视图也不可能是三角形．故正确答案为①②③⑤.【学科素养提升之思想方法篇】数形结合百般好，隔裂分家万事休——数形结合思想数形结合是一种重要的数学思想方法，包含“以形助数”和“以数辅形”两个方面，其应用大致可以分为两种情形：或者是借助形的生动和直观性来阐明数之间的联系，即以形作为手段，数为目的，比如应用函数的图像来直观地说明函数的性质；或者是借助于数的精确性和规范严密性来阐明形的某些属性，即以数作为手段，形作为目的，如应用曲线的方程来精确地阐明曲线的几何性质.数形结合的思想，其实质是将抽象的数学语言与直观的图像结合起来，关键是代数问题与图形之间的相互转化，它可以使代数问题几何化，几何问题代数化.在运用数形结合思想分析和解决问题时，要注意三点：第一要彻底明白一些概念和运算的几何意义以及曲线的代数特征，对数学题目中的条件和结论既分析其几何意义又分析其代数意义；第二是恰当设参、合理用参，建立关系，由数思形，以形想数，做好数形转化；第三是正确确定参数的取值范围.在解答三视图、直观图问题中，主要是通过图形的恰当转化，明确几何元素的数量关系，进行准确的计算．如：【典例】【2017届河北省石家庄市二模】如图是一个底面半径为1的圆柱被平面截开所得的几何体，截面与底面所成的角为45 ，过圆柱的轴的平面截该几何体所得的四边形''ABB A 为矩形，若沿'AA 将其侧面剪开，其侧面展开图形状大致为（ ）A. B. C. D.【答案】A。

第01节空间几何体的结构及其三视图和直观图【考纲解读】考点考纲内容5年统计分析预测空间几何体的结构及其三视图和直观图1．了解多面体和旋转体的概念，理解柱、锥、台、球的结构特征。

2．理解简单空间图形 (柱、锥、台、球的简易组合) 的含义，了解中心投影的含义，掌握平行投影的含义。

3．理解三视图和直观图间的关系，掌握三视图所表示的空间几何体。

会用斜二测法画出它们的直观图。

2013•浙江文5,20；理10,12,20;2014•浙江文3,20；理3,20;2015•浙江文2,18；理2,13,17；2016•浙江文9,18；理11,17;2017•浙江3,9,19.1.以考查三视图、几何体的结构特征以及几何体的面积体积计算为主，三视图基本稳定为选择题或填空题，难度中等以下；几何体的结构特征往往在解答题中考查，与平行关系、垂直关系等相结合.2.与立体几何相关的“数学文化”等相结合，考查数学应用的.3.备考重点：(1) 掌握三视图与直观图的相互转换方法是关键；(2)掌握常见几何体的结构特征.【知识清单】1．空间几何体的结构特征一、多面体的结构特征多面体结构特征棱柱有两个面互相平行，其余各面都是四边形，并且每相邻两个面的交线都平行且相等棱锥有一个面是多边形，而其余各面都是有一个公共顶点的三角形棱台棱锥被平行于底面的平面所截，截面和底面之间的部分二、旋转体的形成几何体旋转图形旋转轴圆柱矩形任一边所在的直线圆锥直角三角形一条直角边所在的直线圆台直角梯形垂直于底边的腰所在的直线球半圆直径所在的直线三、简单组合体简单组合体的构成有两种基本形式：一种是由简单几何体拼接而成；一种是由简单几何体截去或挖去一部分而成，有多面体与多面体、多面体与旋转体、旋转体与旋转体的组合体．对点练习：有下列四个命题：①底面是矩形的平行六面体是长方体；②棱长相等的直四棱柱是正方体；③有两条侧棱都垂直于底面一边的平行六面体是直平行六面体；④对角线相等的平行六面体是直平行六面体．其中真命题的个数是( )A．1 B．2 C．3 D．4【答案】A2空间几何体的直观图简单几何体的直观图常用斜二测画法来画，基本步骤是：(1)画几何体的底面在已知图形中取互相垂直的x轴、y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴、y′轴，两轴相交于点O′，且使∠x′O′y′＝45°或135°，已知图形中平行于x轴、y轴的线段，在直观图中平行于x′轴、y′轴．已知图形中平行于x轴的线段，在直观图中长度不变，平行于y轴的线段，长度变为原来的一半．(2)画几何体的高在已知图形中过O点作z轴垂直于xOy平面，在直观图中对应的z′轴，也垂直于x′O′y′平面，已知图形中平行于z轴的线段，在直观图中仍平行于z′轴且长度不变．对点练习：【2017年福建省数学基地校高三复习试卷】一水平放置的平面图形，用斜二测画法画出了它的直观图，此直观图恰好是一个边长为2的正方形，则原平面图形的面积为( )A.【答案】D3.空间几何体的三视图三视图几何体的三视图包括正视图、侧视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线．对点练习：【2017北京，理7】某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为3（C）2（D）2（A）（B）【答案】B【解析】【考点深度剖析】三视图是高考重点考查的内容，考查内容有三视图的识别；三视图与直观图的联系与转化；求与三视图对应的几何体的表面积与体积．命题形式为用客观题考查识读图形和面积体积计算，解答题往往以常见几何体为载体考查空间想象能力和推理运算能力，期间需要灵活应用几何体的结构特征．【重点难点突破】考点1：空间几何体的结构特征【1-1】如图几何体中是棱柱的有( )A．1个 B．2个 C．3个 D．4个【答案】C【1-2】下列命题中正确的有__________．①有两个面互相平行，其余四个面都是等腰梯形的六面体是棱台；②存在一个四个侧面都是直角三角形的四棱锥；③如果棱柱有一个侧面是矩形，则其余各侧面也都是矩形；④圆台的任意两条母线所在直线必相交；【答案】②④【解析】①不正确，因为不能保证等腰梯形的各个腰延长后交与一点．②如右图的四棱锥，底面是矩形，一条侧棱垂直底面，那么它的四个侧面都是直角三角形，故②正确；③如图所示的棱柱有一个侧面是矩形，则其余各侧面不是矩形；故③错误④根据圆台的定义和性质可知，命题④正确．所以答案为②④【领悟技法】系或增加线、面等基本元素，然后再依据题意判定．三棱柱、四棱柱、正方体、长方体、三棱锥、四棱锥是常见的空间几何体，也是重要的几何模型，有些问题可用上述几何体举特例解决．【触类旁通】【变式1】一个棱柱是正四棱柱的条件是( )．A ．底面是正方形，有两个侧面是矩形B ．底面是正方形，有两个侧面垂直于底面C ．底面是菱形，具有一个顶点处的三条棱两两垂直D ．每个侧面都是全等矩形的四棱柱【答案】C【解析】　A ，B 两选项中侧棱与底面不一定垂直，D 选项中底面四边形不一定为正方形，故选C.【变式2】【2018届云南省名校月考一】已知长方体1111ABCD A B C D 的所有顶点在同一个球面上，若球心到过A 3,5,6，则该球的半径等于__________．7考点2 空间几何体的直观图【2-1】利用斜二测画法得到的以下结论，正确的是________(写出所有正确的序号)．①三角形的直观图是三角形；②平行四边形的直观图是平行四边形；③正方形的直观图是正方形；④圆的直观图是椭圆；⑤菱形的直观图是菱形．【答案】①②④【解析】①正确；由原图形中平行的线段在直观图中仍平行可知②正确；但是原图形中垂直的线段在直观图中一般不垂直，故③错；④正确；⑤中原图形中相等的线段在直观图中不一定相等，故错误．【2-2】在如图所示的直观图中，四边形O ′A ′B ′C ′为菱形且边长为2cm ，则在xOy 坐标系中，四边形ABCO 为________，面积为________ cm 2.【答案】矩形　8【领悟技法】按照斜二测画法得到的平面图形的直观图，其面积与原图形的面积有以下关系：S 直观图2S 原图形，S 原图形＝2S 直观图．【触类旁通】【变式1】如果一个水平放置的图形的斜二测直观图是一个底角为45°，腰和上底均为1的等腰梯形，那么原平面图形的面积是( )A．2+12+22+ D ．12+【答案】A【解析】由题意画出斜二测直观图及还原后原图，由直观图中底角均为45°，腰和上底长度均为1，得下底长为1+1, 12+，高为2的直角梯形．所以面积S ＝(121)×2＝22故选A.12【变式2】如图，矩形O′A′B′C′是水平放置的一个平面图形的直观图，其中O′A′＝6 cm，O′C′＝2 cm，则原图形是( )A．正方形 B．矩形 C．菱形 D．一般的平行四边形【答案】C【解析】将直观图还原得▱OABC，如图，22∵O′D′＝O′C′＝2 (cm)，2OD＝2O′D′＝4 (cm)，C′D′＝O′C′＝2 (cm)，∴CD＝2 (cm)，CD2＋OD222＋ 42 2OC＝＝＝6 (cm)，OA＝O′A′＝6 (cm)＝OC，故原图形为菱形．综合点评：解决有关“斜二测画法”问题时，一般在已知图形中建立直角坐标系，尽量运用图形中原有的垂直直线或图形的对称轴为坐标轴，图形的对称中心为原点，注意两个图形中关键线段长度的关系.考点3　空间几何体的三视图【3-1】【2018届河南省新乡市第一中学高三8月月考】一几何体的直观图如右图，下列给出的四个俯视图中正确的是（）【答案】B【3-2】【江西卷】将长方体截去一个四棱锥，得到的几何体如图所示，则该几何体的侧视图为( )【答案】　(1)D　(2)D【解析】 (1)球、正方体的三视图形状都相同，大小均相等，首先排除选项A和C.对于如图所示三棱锥OABC,当OA、OB、OC两两垂直且OA＝OB＝OC时，其三视图的形状都相同，大小均相等，故排除选项B.不论圆柱如何放置，其三视图的形状都不会完全相同，故答案选D.(2)如图所示，点D1的投影为C1，点D的投影为C，点A的投影为B，故选D.【3-3】【2018届广东省广州市海珠区高三综合测试一】如图，点,M N 分别是正方体1111ABCD A B C D 的棱1111,A B A D 的中点，用过点,,A M N 和点1,,D N C 的两个截面截去正方体的两个角后得到的几何体的正（主）视图、侧（左）视图、俯视图依次为（ ）A. ①③④B. ②④③C. ①②③D. ②③④【答案】D【领悟技法】三视图中的数据与原几何体中的数据不一定一一对应，识图要注意甄别. 揭示空间几何体的结构特征，包括几何体的形状，平行垂直等结构特征，这些正是数据运算的依据.还原几何体的基本要素是“长对齐，高平直，宽相等”.简单几何体的三视图是该几何体在三个两两垂直的平面上的正投影，并不是从三个方向看到的该几何体的侧面表示的图形．在画三视图时，重叠的线只画一条，能看见的轮廓线和棱用实线表示，挡住的线要画成虚线．【触类旁通】【变式1】一个长方体去掉一个小长方体，所得几何体的正(主)视图与侧(左)视图分别如图所示，则该几何体的俯视图为( )【答案】C【变式2】如图，多面体ABCD－EFG的底面ABC D为正方形，FC＝GD＝2EA，其俯视图如下，则其正视图和侧视图正确的是( )．【答案】D【变式3】【武汉市部分学校2016 届高三调研】）一个简单几何体的正视图、侧视图如右图所示，则其俯视图不可能为（）①长方形；②正方形；③圆；④椭圆.中的A.①②B.②③C.③④D.①④【答案】B【解析】若俯视图为正方形，则正视图中的边长3不成立；若俯视图为圆，则正视图中的边长3也不成立.综合点评：三视图中，正视图和侧视图一样高，正视图和俯视图一样长，侧视图和俯视图一样宽.即“长对正，宽相等，高平齐”.【易错试题常警惕】易错典例：一个几何体的主视图为一个三角形，则这个几何体可能是下列几何体中的________(填入所有可能的几何体前的编号)．①三棱锥；②四棱锥；③三棱柱；④四棱柱；⑤圆锥；⑥圆柱．【错解】①②⑤【错因】忽视几何体的不同放置对三视图的影响，漏选③.【正解】①三棱锥的主视图是三角形；②当四棱锥的底面是四边形放置时，其主视图是三角形；③把三棱柱某一侧面当作底面放置，其底面正对着我们的视线时，它的主视图是三角形；④对于四棱柱，不论怎样放置，其主视图都不可能是三角形；⑤当圆锥的底面水平放置时，其主视图是三角形；⑥圆柱不论怎样放置，其主视图也不可能是三角形．故正确答案为①②③⑤.【学科素养提升之思想方法篇】数形结合百般好，隔裂分家万事休——数形结合思想数形结合是一种重要的数学思想方法，包含“以形助数”和“以数辅形”两个方面，其应用大致可以分为两种情形：或者是借助形的生动和直观性来阐明数之间的联系，即以形作为手段，数为目的，比如应用函数的图像来直观地说明函数的性质；或者是借助于数的精确性和规范严密性来阐明形的某些属性，即以数作为手段，形作为目的，如应用曲线的方程来精确地阐明曲线的几何性质.数形结合的思想，其实质是将抽象的数学语言与直观的图像结合起来，关键是代数问题与图形之间的相互转化，它可以使代数问题几何化，几何问题代数化.在运用数形结合思想分析和解决问题时，要注意三点：第一要彻底明白一些概念和运算的几何意义以及曲线的代数特征，对数学题目中的条件和结论既分析其几何意义又分析其代数意义；第二是恰当设参、合理用参，建立关系，由数思形，以形想数，做好数形转化；第三是正确确定参数的取值范围.在解答三视图、直观图问题中，主要是通过图形的恰当转化，明确几何元素的数量关系，进行准确的计算．如：【典例】【2017届河北省石家庄市二模】如图是一个底面半径为1的圆柱被平面截开所得的几何体，截面与底面所成的角为45 ，过圆柱的轴的平面截该几何体所得的四边形''ABB A 为矩形，若沿'AA 将其侧面剪开，其侧面展开图形状大致为（ ）A. B. C. D. 【答案】A。

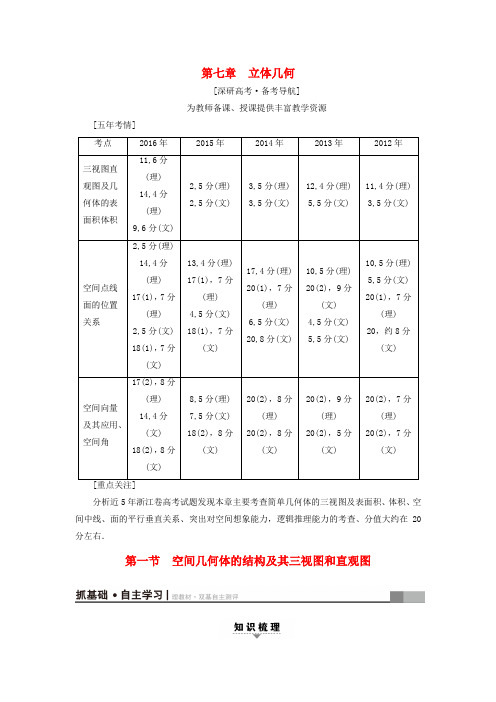

第七章立体几何[深研高考·备考导航]为教师备课、授课提供丰富教学资源[五年考情]分析近5年浙江卷高考试题发现本章主要考查简单几何体的三视图及表面积、体积、空间中线、面的平行垂直关系、突出对空间想象能力，逻辑推理能力的考查、分值大约在20分左右．第一节空间几何体的结构及其三视图和直观图1．简单多面体的结构特征(1)棱柱的侧棱都平行且相等，上下底面是全等的多边形；(2)棱锥的底面是任意多边形，侧面是有一个公共点的三角形；(3)棱台可由平行于棱锥底面的平面截棱锥得到，其上下底面是相似多边形．2．旋转体的形成(1)三视图的名称几何体的三视图包括：正视图、侧视图、俯视图．(2)三视图的画法①在画三视图时，重叠的线只画一条，挡住的线要画成虚线．②三视图的正视图、侧视图、俯视图分别是从几何体的正前方、正左方、正上方观察到的几何体的正投影图．4．空间几何体的直观图空间几何体的直观图常用斜二测画法来画，其规则是(1)原图形中x轴、y轴、z轴两两垂直，直观图中，x′轴，y′轴的夹角为45°或135°，z′轴与x′轴和y′轴所在平面垂直．(2)原图形中平行于坐标轴的线段，直观图中仍平行于坐标轴；平行于x轴和z轴的线段在直观图中保持原长度不变；平行于y轴的线段在直观图中长度变为原来的一半．1．(思考辨析)判断下列结论的正误．(正确的打“√”，错误的打“×”)(1)有两个面平行，其余各面都是平行四边形的几何体是棱柱．( )(2)有一个面是多边形，其余各面都是三角形的几何体是棱锥．( )(3)用斜二测画法画水平放置的∠A时，若∠A的两边分别平行于x轴和y轴，且∠A＝90°，则在直观图中，∠A＝90°.()(4)正方体、球、圆锥各自的三视图中，三视图均相同．( )[答案](1)×(2)×(3)×(4)×2．(教材改编)如图7­1­1，长方体ABCD­A′B′C′D′中被截去一部分，其中EH∥A′D′，则剩下的几何体是( )图7­1­1A．棱台B．四棱柱C．五棱柱D．简单组合体C[由几何体的结构特征，剩下的几何体为五棱柱．]3．如图7­1­2，网格纸的各小格都是正方形，粗实线画出的是一个几何体的三视图，则这个几何体是( )图7­1­2A．三棱锥B．三棱柱C．四棱锥D．四棱柱B[由题知，该几何体的三视图为一个三角形，两个四边形，经分析可知该几何体为如图所示的三棱柱．]4．将一个长方体沿相邻三个面的对角线截去一个棱锥，得到的几何体的正视图与俯视图如图7­1­3所示，则该几何体的侧(左)视图为( )图7­1­3B[由几何体的正视图和俯视图可知该几何体为图①，故其侧(左)视图为图②.]5．以边长为1的正方形的一边所在直线为旋转轴，将该正方形旋转一周所得圆柱的侧面积等于________. 【导学号：51062215】2π[由题意得圆柱的底面半径r＝1，母线l＝1，所以圆柱的侧面积S＝2πrl＝2π.]A．有两个平面互相平行，其余各面都是平行四边形的多面体是棱柱B．四棱锥的四个侧面都可以是直角三角形C．有两个平面互相平行，其余各面都是梯形的多面体是棱台D．棱台的各侧棱延长后不一定交于一点(2)以下命题：①以直角三角形的一边所在直线为轴旋转一周所得的旋转体是圆锥；②以直角梯形的一腰所在直线为轴旋转一周所得的旋转体是圆台；③圆柱、圆锥、圆台的底面都是圆面；④一个平面截圆锥，得到一个圆锥和一个圆台．其中正确命题的个数为( )A．0 B．1C．2 D．3(1)B(2)B[(1)如图①所示，可知A错．如图②，当PD⊥底面ABCD，且四边形ABCD 为矩形时，则四个侧面均为直角三角形，B正确．①②根据棱台的定义，可知C，D不正确．(2)由圆锥、圆台、圆柱的定义可知①②错误，③正确．对于命题④，只有平行于圆锥底面的平面截圆锥，才能得到一个圆锥和一个圆台，④不正确．][规律方法] 1.关于空间几何体的结构特征辨析关键是紧扣各种空间几何体的概念，要善于通过举反例对概念进行辨析，即要说明一个命题是错误的，只需举一个反例即可．2．圆柱、圆锥、圆台的有关元素都集中在轴截面上，解题时要注意用好轴截面中各元素的关系．3．因为棱(圆)台是由棱(圆)锥定义的，所以在解决棱(圆)台问题时，要注意“还台为锥”的解题策略．[变式训练1] 下列结论正确的是( )A．各个面都是三角形的几何体是三棱锥B．夹在圆柱的两个平行截面间的几何体还是一个旋转体C．棱锥的侧棱长与底面多边形的边长相等，则此棱锥可能是六棱锥D．圆锥的顶点与底面圆周上任意一点的连线都是母线D[如图①知，A不正确．如图②，两个平行平面与底面不平行时，截得的几何体不是旋转体，则B不正确．①②C错误．若六棱锥的所有棱长都相等，则底面多边形是正六边形．由几何图形知，若以正六边形为底面，侧棱长必然要大于底面边长．由母线的概念知，选项D正确．]☞角度1一几何体的直观图如图7­1­4，下列给出的四个俯视图中正确的是( )图7­1­4A B C DB[该几何体是组合体，上面的几何体是一个五面体，下面是一个长方体，且五面体的一个面即为长方体的一个面，五面体最上面的棱的两端点在底面的射影距左右两边距离相等，因此选项B适合．]☞角度2 已知三视图，判断几何体(1)某四棱锥的三视图如图7­1­5所示，该四棱锥最长棱棱长为( )图7­1­5A．1 B. 2C. 3 D．2(2)如图7­1­6是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为( )图7­1­6A．20πB．24πC．28πD．32π(1)C(2)C[(1)由三视图知，该四棱锥的直观图如图所示，其中PA⊥平面ABCD.又PA＝AD＝AB＝1，且底面ABCD是正方形，所以PC为最长棱．连接AC，则PC＝AC2＋PA2＝22＋1＝ 3.(2)由三视图可知圆柱的底面直径为4，母线长(高)为4，所以圆柱的侧面积为2π×2×4＝16π，底面积为π·22＝4π；圆锥的底面直径为4，高为23，所以圆锥的母线长为32＋22＝4，所以圆锥的侧面积为π×2×4＝8π.所以该几何体的表面积为S＝16π＋4π＋8π＝28π.][规律方法] 1.由实物图画三视图或判断选择三视图，按照“正侧一样高，正俯一样长，俯侧一样宽”的特点确认．2．根据三视图还原几何体．(1)对柱、锥、台、球的三视图要熟悉．(2)明确三视图的形成原理，并能结合空间想象将三视图还原为直观图．(3)根据三视图的形状及相关数据推断出原几何图形中的点、线、面之间的位置关系及相关数据．易错警示：对于简单组合体的三视图，应注意它们的交线的位置，区分好实线和虚线的不同.的平面直观图△A ′B ′C ′的面积为( )A.34a 2B.38a 2 C.68a 2D.616a 2 D [如图①②所示的实际图形和直观图，由②可知，A ′B ′＝AB ＝a ，O ′C ′＝12OC ＝34a ，在图②中作C ′D ′⊥A ′B ′于D ′， 则C ′D ′＝22O ′C ′＝68a ， 所以S △A ′B ′C ′＝12A ′B ′·C ′D ′＝12×a ×68a ＝616a 2.][规律方法] 1.画几何体的直观图一般采用斜二测画法，其规则可以用“斜”(两坐标轴成45°或135°)和“二测”(平行于y 轴的线段长度减半，平行于x 轴和z 轴的线段长度不变)来掌握．对直观图的考查有两个方向，一是已知原图形求直观图的相关量，二是已知直观图求原图形中的相关量．2．按照斜二测画法得到的平面图形的直观图，其面积与原图形的面积的关系：S 直观图＝24S 原图形． [变式训练2] 已知等腰梯形ABCD ，上底CD ＝1，腰AD ＝CB ＝2，下底AB ＝3，以下底所在直线为x 轴，则由斜二测画法画出的直观图A ′B ′C ′D ′的面积为________. 【导学号：51062216】22[如图所示：因为OE ＝22－1＝1，所以O ′E ′＝12，E ′F ＝24，则直观图A ′B ′C ′D ′的面积S ′＝1＋32×24＝22.][思想与方法]1．画三视图的三个原则：(1)画法规则：“长对正，宽相等，高平齐”．(2)摆放规则：侧视图在正视图的右侧，俯视图在正视图的正下方．(3)实虚线的画法规则：可见轮廓线和棱用实线画出，不可见线和棱用虚线画出． 2．棱台和圆台是分别用平行于棱锥和圆锥的底面的平面截棱锥和圆锥后得到的，所以在解决棱台和圆台的相关问题时，常“还台为锥”，体现了转化的数学思想．[易错与防范]1．确定正视、侧视、俯视的方向，观察同一物体方向不同，所画的三视图也不同． 2．对于简单几何体的组合体，在画其三视图时首先应分清它是由哪些简单几何体组成的，然后再画其三视图，易忽视交线的位置，实线与虚线的不同致误．课时分层训练(三十六)空间几何体的结构及其三视图和直观图A 组 基础达标 (建议用时：30分钟)一、选择题1．下列叙述中，正确的个数为( )①在棱柱中，各侧面都是平行四边形；②圆锥的顶点与底面圆周上任意一点的连线都是母线；③有两个面互相平行，且相似，其余各面都是梯形的多面体是棱台．A．0 B．1C．2 D．3C[由棱柱的结构特征可知①正确．由圆锥母线的定义可知②正确．棱台的定义是棱锥的底面和平行于底面的一个截面间的部分，各侧棱延长线相交于一点才行，故③错．] 2．某空间几何体的正视图是三角形，则该几何体不可能是( )【导学号：51062217】A．圆柱B．圆锥C．四面体D．三棱柱A[由三视图知识知圆锥、四面体、三棱柱(放倒看)都能使其正视图为三角形，而圆柱的正视图不可能为三角形．]3．(2017·嘉兴质检)一个三棱锥的正视图和俯视图如图7­1­7所示，则该三棱锥的侧视图可能为( )图7­1­7A B C DD[由题图可知，该几何体为如图所示的三棱锥，其中平面ACD⊥平面BCD，∴该三棱锥的侧视图可能为选项D.]4．一个几何体的三视图如图7­1­8所示，则该几何体的表面积为( )图7­1­8A ．3πB ．4πC ．2π＋4D ．3π＋4D [由几何体的三视图可知，该几何体为半圆柱，直观图如图所示．表面积为2×2＋2×12×π×12＋π×1×2＝4＋3π.]5．一个正方体被一个平面截去一部分后，剩余部分的三视图如图7­1­9，则截去部分体积与剩余部分体积的比值为()图7­1­9A.18B.17C.16D.15D [由已知三视图知该几何体是由一个正方体截去了一个“大角”后剩余的部分，如图所示，截去部分是一个三棱锥．设正方体的棱长为1，则三棱锥的体积为V 1＝13×12×1×1×1＝16，剩余部分的体积V 2＝13－16＝56.所以V 1V 2＝1656＝15，故选D.]二、填空题6．(2017·浙江五校联考)一水平放置的平面四边形OABC ，用斜二测画法画出它的直观图O ′A ′B ′C ′如图7­1­10所示，此直观图恰好是一个边长为1的正方形，则原平面四边形OABC 的面积为________．图7­1­102 2 [因为直观图的面积是原图形面积的24倍，且直观图的面积为1，所以原图形的面积为2 2.]7．如图7­1­11所示，在正方体ABCD ­A 1B 1C 1D 1中，点P 是上底面A 1B 1C 1D 1内一动点，则三棱锥P ­ABC 的正视图与侧视图的面积的比值为________．图7­1­111 [三棱锥P ­ABC 的正视图与侧视图为底边和高均相等的三角形，故它们的面积相等，面积比值为1.]8．某三棱锥的三视图如图7­1­12所示，则该三棱锥最长棱的棱长为________.【导学号：51062218】图7­1­122 2 [由题中三视图可知，三棱锥的直观图如图所示，其中PA ⊥平面ABC ，M 为AC 的中点，且BM ⊥AC ，故该三棱锥的最长棱为PC .在Rt △PAC 中，PC ＝PA 2＋AC 2＝22＋22＝2 2.]三、解答题9．某几何体的三视图如图7­1­13所示．图7­1­13(1)判断该几何体是什么几何体？(2)画出该几何体的直观图. 【导学号：51062219】[解] (1)该几何体是一个正方体切掉两个14圆柱后的几何体.6分(2)直观图如图所示.15分10．如图7­1­14，在四棱锥P ­ABCD 中，底面为正方形，PC 与底面ABCD 垂直，下图为该四棱锥的正视图和侧视图，它们是腰长为6 cm 的全等的等腰直角三角形．图7­1­14(1)根据图中所给的正视图、侧视图，画出相应的俯视图，并求出该俯视图的面积； (2)求PA .[解] (1)该四棱锥的俯视图为(内含对角线)边长为6 cm 的正方形，如图，其面积为36 cm 2.6分(2)由侧视图可求得PD ＝PC 2＋CD 2＝62＋62＝6 2.8分由正视图可知AD ＝6，且AD ⊥PD ，所以在Rt △APD 中，PA ＝PD 2＋AD 2＝22＋62＝6 3 cm.15分B组能力提升(建议用时：15分钟)1．在如图7­1­15所示的空间直角坐标系O­xyz中，一个四面体的顶点坐标分别是(0,0,2)，(2,2,0)，(1,2,1)，(2,2,2)，给出编号①②③④的四个图，则该四面体的正视图和俯视图分别为( )图7­1­15A．①和②B．③和①C．④和③D．④和②D[如图，在坐标系中标出已知的四个点，根据三视图的画图规则判断三棱锥的正视图为④，俯视图为②.]2．(2017·杭州学军中学质检)如图7­1­16是一个几何体的三视图，则该几何体任意两个顶点间距离的最大值是( ) 【导学号：51062220】图7­1­16A．4 B．5C．3 2 D．3 3D[由三视图作出几何体的直观图(如图所示)，计算可知AF最长，且AF ＝BF 2＋AB 2＝3 3.]3．某四棱柱的三视图如图7­1­17所示，则该四棱柱的体积为________．图7­1­1732[由题中三视图可画出长为2、宽为1、高为1的长方体，将该几何体还原到长方体中，如图所示，该几何体为四棱柱ABCD ­A ′B ′C ′D ′.故该四棱柱的体积V ＝Sh ＝12×(1＋2)×1×1＝32.]。

第01节空间几何体的结构及其三视图和直观图【考纲解读】统计考查三视图、几何体1与立体几何数学应用的1．空间几何体的结构特征一、多面体的结构特征几何体旋转图形旋转轴圆柱矩形任一边所在的直线圆锥直角三角形一条直角边所在的直线圆台直角梯形垂直于底边的腰所在的直线球半圆直径所在的直线三、简单组合体简单组合体的构成有两种基本形式：一种是由简单几何体拼接而成；一种是由简单几何体截去或挖去一部分而成，有多面体与多面体、多面体与旋转体、旋转体与旋转体的组合体．对点练习：有下列四个命题：①底面是矩形的平行六面体是长方体；②棱长相等的直四棱柱是正方体；③有两条侧棱都垂直于底面一边的平行六面体是直平行六面体；④对角线相等的平行六面体是直平行六面体．其中真命题的个数是( )A．1 B．2 C．3 D．4【答案】A2空间几何体的直观图简单几何体的直观图常用斜二测画法来画，基本步骤是：(1)画几何体的底面在已知图形中取互相垂直的x轴、y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴、y′轴，两轴相交于点O′，且使∠x′O′y′＝45°或135°，已知图形中平行于x轴、y轴的线段，在直观图中平行于x′轴、y′轴．已知图形中平行于x轴的线段，在直观图中长度不变，平行于y轴的线段，长度变为原来的一半．(2)画几何体的高在已知图形中过O点作z轴垂直于xOy平面，在直观图中对应的z′轴，也垂直于x′O′y′平面，已知图形中平行于z轴的线段，在直观图中仍平行于z′轴且长度不变．对点练习：【2017年福建省数学基地校高三复习试卷】一水平放置的平面图形，用斜二测画法画出了它的直观图，此直观图恰好是一个边长为2的正方形，则原平面图形的面积为( )A. 224382【答案】D3.空间几何体的三视图三视图几何体的三视图包括正视图、侧视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线．对点练习：【2017北京，理7】某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为（A）（B）3（C）2（D）2【答案】B【解析】【考点深度剖析】三视图是高考重点考查的内容，考查内容有三视图的识别；三视图与直观图的联系与转化；求与三视图对应的几何体的表面积与体积．命题形式为用客观题考查识读图形和面积体积计算，解答题往往以常见几何体为载体考查空间想象能力和推理运算能力，期间需要灵活应用几何体的结构特征．【重点难点突破】考点1：空间几何体的结构特征【1-1】如图几何体中是棱柱的有( )A．1个 B．2个 C．3个 D．4个【答案】C【1-2】下列命题中正确的有__________．①有两个面互相平行，其余四个面都是等腰梯形的六面体是棱台；②存在一个四个侧面都是直角三角形的四棱锥；③如果棱柱有一个侧面是矩形，则其余各侧面也都是矩形； ④圆台的任意两条母线所在直线必相交； 【答案】②④【解析】①不正确，因为不能保证等腰梯形的各个腰延长后交与一点．②如右图的四棱锥，底面是矩形，一条侧棱垂直底面，那么它的四个侧面都是直角三角形，故②正确；③如图所示的棱柱有一个侧面是矩形，则其余各侧面不是矩形；故③错误④根据圆台的定义和性质可知，命题④正确． 所以答案为②④ 【领悟技法】系或增加线、面等基本元素，然后再依据题意判定．三棱柱、四棱柱、正方体、长方体、三棱锥、四棱锥是常见的空间几何体，也是重要的几何模型，有些问题可用上述几何体举特例解决． 【触类旁通】【变式1】一个棱柱是正四棱柱的条件是( )． A ．底面是正方形，有两个侧面是矩形 B ．底面是正方形，有两个侧面垂直于底面 C ．底面是菱形，具有一个顶点处的三条棱两两垂直 D ．每个侧面都是全等矩形的四棱柱 【答案】C【解析】 A ，B 两选项中侧棱与底面不一定垂直，D 选项中底面四边形不一定为正方形，故选C.【变式2】【2018届云南省名校月考一】已知长方体1111ABCD A BC D 的所有顶点在同一个球面上，若球心到过A 3,5,6__________． 7考点2 空间几何体的直观图【2-1】利用斜二测画法得到的以下结论，正确的是________(写出所有正确的序号)．①三角形的直观图是三角形；②平行四边形的直观图是平行四边形；③正方形的直观图是正方形；④圆的直观图是椭圆；⑤菱形的直观图是菱形． 【答案】①②④【解析】①正确；由原图形中平行的线段在直观图中仍平行可知②正确；但是原图形中垂直的线段在直观图中一般不垂直，故③错；④正确；⑤中原图形中相等的线段在直观图中不一定相等，故错误．【2-2】在如图所示的直观图中，四边形O ′A ′B ′C ′为菱形且边长为2 cm ，则在xOy 坐标系中，四边形ABCO 为________，面积为________ cm 2.【答案】矩形8【领悟技法】按照斜二测画法得到的平面图形的直观图，其面积与原图形的面积有以下关系：S 直观图2S 原图形，S 原图形＝22直观图． 【触类旁通】【变式1】如果一个水平放置的图形的斜二测直观图是一个底角为45°，腰和上底均为1的等腰梯形，那么原平面图形的面积是( ) A．2 12+22+ D ．12【答案】A【解析】由题意画出斜二测直观图及还原后原图，由直观图中底角均为45°，腰和上底长度均为1，得下底长为11, 12+2的直角梯形． 所以面积S ＝12(1222故选A.【变式2】如图，矩形O′A′B′C′是水平放置的一个平面图形的直观图，其中O′A′＝6 cm，O′C′＝2 cm，则原图形是( )A．正方形 B．矩形 C．菱形 D．一般的平行四边形【答案】C【解析】将直观图还原得▱OABC，如图，∵O′D′＝2O′C′＝2 2 (cm)，OD＝2O′D′＝4 2 (cm)，C′D′＝O′C′＝2 (cm)，∴CD＝2 (cm)，OC ＝CD2＋OD2＝22＋422＝6 (cm)，OA＝O′A′＝6 (cm)＝OC，故原图形为菱形．综合点评：解决有关“斜二测画法”问题时，一般在已知图形中建立直角坐标系，尽量运用图形中原有的垂直直线或图形的对称轴为坐标轴，图形的对称中心为原点，注意两个图形中关键线段长度的关系.考点3 空间几何体的三视图【3-1】【2018届河南省新乡市第一中学高三8月月考】一几何体的直观图如右图，下列给出的四个俯视图中正确的是（）【答案】B【3-2】【江西卷】将长方体截去一个四棱锥，得到的几何体如图所示，则该几何体的侧视图为( )【答案】(1)D (2)D【解析】 (1)球、正方体的三视图形状都相同，大小均相等，首先排除选项A和C.对于如图所示三棱锥OABC,当OA、OB、OC两两垂直且OA＝OB＝OC时，其三视图的形状都相同，大小均相等，故排除选项B.不论圆柱如何放置，其三视图的形状都不会完全相同，故答案选D.(2)如图所示，点D1的投影为C1，点D的投影为C，点A的投影为B，故选D.【3-3】【2018届广东省广州市海珠区高三综合测试一】如图，点,M N 分别是正方体1111ABCD A BC D 的棱1111,A B A D 的中点，用过点,,A M N 和点1,,D N C 的两个截面截去正方体的两个角后得到的几何体的正（主）视图、侧（左）视图、俯视图依次为（ ）A. ①③④B. ②④③C. ①②③D. ②③④ 【答案】D【领悟技法】三视图中的数据与原几何体中的数据不一定一一对应，识图要注意甄别. 揭示空间几何体的结构特征，包括几何体的形状，平行垂直等结构特征，这些正是数据运算的依据.还原几何体的基本要素是“长对齐，高平直，宽相等”.简单几何体的三视图是该几何体在三个两两垂直的平面上的正投影，并不是从三个方向看到的该几何体的侧面表示的图形．在画三视图时，重叠的线只画一条，能看见的轮廓线和棱用实线表示，挡住的线要画成虚线．【触类旁通】【变式1】一个长方体去掉一个小长方体，所得几何体的正(主)视图与侧(左)视图分别如图所示，则该几何体的俯视图为( )【答案】C【变式2】如图，多面体ABCD－EFG的底面ABCD为正方形，FC＝GD＝2EA，其俯视图如下，则其正视图和侧视图正确的是( )．【答案】D【变式3】【武汉市部分学校2016 届高三调研】）一个简单几何体的正视图、侧视图如右图所示，则其俯视图不可能为（．．．．．）．①长方形；②正方形；③圆；④椭圆.中的A.①②B.②③C.③④D.①④【答案】B【解析】若俯视图为正方形，则正视图中的边长3不成立；若俯视图为圆，则正视图中的边长3也不成立.综合点评：三视图中，正视图和侧视图一样高，正视图和俯视图一样长，侧视图和俯视图一样宽.即“长对正，宽相等，高平齐”.【易错试题常警惕】易错典例：一个几何体的主视图为一个三角形，则这个几何体可能是下列几何体中的________(填入所有可能的几何体前的编号)．①三棱锥；②四棱锥；③三棱柱；④四棱柱；⑤圆锥；⑥圆柱．【错解】①②⑤【错因】忽视几何体的不同放置对三视图的影响，漏选③.【正解】①三棱锥的主视图是三角形；②当四棱锥的底面是四边形放置时，其主视图是三角形；③把三棱柱某一侧面当作底面放置，其底面正对着我们的视线时，它的主视图是三角形；④对于四棱柱，不论怎样放置，其主视图都不可能是三角形；⑤当圆锥的底面水平放置时，其主视图是三角形；⑥圆柱不论怎样放置，其主视图也不可能是三角形．故正确答案为①②③⑤.【学科素养提升之思想方法篇】数形结合百般好，隔裂分家万事休——数形结合思想数形结合是一种重要的数学思想方法，包含“以形助数”和“以数辅形”两个方面，其应用大致可以分为两种情形：或者是借助形的生动和直观性来阐明数之间的联系，即以形作为手段，数为目的，比如应用函数的图像来直观地说明函数的性质；或者是借助于数的精确性和规范严密性来阐明形的某些属性，即以数作为手段，形作为目的，如应用曲线的方程来精确地阐明曲线的几何性质.数形结合的思想，其实质是将抽象的数学语言与直观的图像结合起来，关键是代数问题与图形之间的相互转化，它可以使代数问题几何化，几何问题代数化.在运用数形结合思想分析和解决问题时，要注意三点：第一要彻底明白一些概念和运算的几何意义以及曲线的代数特征，对数学题目中的条件和结论既分析其几何意义又分析其代数意义；第二是恰当设参、合理用参，建立关系，由数思形，以形想数，做好数形转化；第三是正确确定参数的取值范围.在解答三视图、直观图问题中，主要是通过图形的恰当转化，明确几何元素的数量关系，进行准确的计算．如：【典例】【2017届河北省石家庄市二模】如图是一个底面半径为1的圆柱被平面截开所得的几何体，截面与底面所成的角为45 ，过圆柱的轴的平面截该几何体所得的四边形''ABB A 为矩形，若沿'AA 将其侧面剪开，其侧面展开图形状大致为（ ）A. B. C.D.【答案】A。

第一节空间几何体的结构特征及三视图与直观图1.能画出柱、锥、台、球等简易组合体的三视图，并能识别三视图所表示的立体模型．会用斜二测画法画出它们的直观图．2．了解平行投影与中心投影，了解空间图形的不同表示形式．知识点一空间几何体的结构特征1．多面体(1)棱柱的侧棱都________，上下底面是______且______的多边形．(2)棱锥的底面是任意多边形，侧面是有一个________的三角形．(3)棱台可由________________的平面截棱锥得到，其上下底面是________且______的多边形．2．旋转体(1)圆柱可以由______绕其任一边旋转得到．(2)圆锥可以由直角三角形绕其__________________旋转得到．(3)圆台可以由直角梯形绕直角腰或等腰梯形绕上下底中点连线旋转得到，也可由______于圆锥底面的平面截圆锥得到．(4)球可以由半圆或圆绕____________旋转得到．答案1．(1)互相平行互相平行全等(2)公共顶点(3)平行于棱锥底面相互平行相似2．(1)矩形(2)一条直角边所在直线(3)平行(4)直径所在直线1．下列说法正确的是( )A．有两个平面互相平行，其余各面都是平行四边形的多面体是棱柱B．四棱锥的四个侧面都可以是直角三角形C．有两个平面互相平行，其余各面都是梯形的多面体是棱台D．棱台的各侧棱延长后不一定交于一点解析：A错，如图1；B正确，如图2，其中底面ABCD是矩形，可证明∠PAB，∠PCB都是直角，这样四个侧面都是直角三角形；C错，如图3；D错，由棱台的定义知，其侧棱必相交于同一点．答案：B2．下图所示的几何体中，是棱柱的为________(填写所有正确的序号)．解析：根据棱柱的结构特征可知③⑤是棱柱．答案：③⑤知识点二空间几何体的三视图1．三视图的名称几何体的三视图包括________、________、________.2．三视图的画法(1)画三视图时，重叠的线只画一条，挡住的线要画成虚线．(2)三视图的正视图、侧视图、俯视图分别是从几何体的______方、______方、______方观察几何体得到的正投影图．答案1．正视图侧视图俯视图2．(2)正前正左正上3．(2016·天津卷)将一个长方体沿相邻三个面的对角线截去一个棱锥，得到的几何体的正视图与俯视图如图所示，则该几何体的侧(左)视图为( )解析：由正视图、俯视图得原几何体的形状如图所示，则该几何体的侧视图为B.答案：B4．如图所示，图①②③是图④所示的几何体的三视图，若图①是正视图，则图②是________，图③是________．解析：根据三视图的概念知图②是侧视图，图③是俯视图．答案：侧视图俯视图知识点三空间几何体的直观图空间几何体的直观图常用________画法来画，其规则是：1．原图形中x轴、y轴、z轴两两垂直，直观图中，x′轴、y′轴的夹角为____，z′轴与x′轴和y′轴所在平面______．2．原图形中平行于坐标轴的线段，直观图中仍分别____________．平行于x轴和z轴的线段在直观图中保持原长度________，平行于y轴的线段在直观图中长度变为__________．答案斜二测 1.45°或135°垂直2．平行于坐标轴不变原来的一半5．用斜二测画法画一个水平放置的水平图形的直观图为如图所示的一个正方形，则原来的图形是( )解析：由直观图的画法可知，落在y轴上的对角线的长度为2 2.答案：A热点一空间几何体的结构特征【例1】给出下列命题：①棱柱的侧棱都相等，侧面都是全等的平行四边形；②若三棱锥的三条侧棱两两垂直，则其三个侧面也两两垂直；③在四棱柱中，若两个过相对侧棱的截面都垂直于底面，则该四棱柱为直四棱柱；④存在每个面都是直角三角形的四面体；⑤棱台的侧棱延长后交于一点．其中正确命题的序号是________．【解析】①不正确，根据棱柱的定义，棱柱的各个侧面都是平行四边形，但不一定全等；②正确，若三棱锥的三条侧棱两两垂直，则三个侧面构成的三个平面的二面角都是直二面角；③正确，因为两个过相对侧棱的截面的交线平行于侧棱，又垂直于底面；④正确，如图，正方体AC1中的三棱锥C1－ABC，四个面都是直角三角形；⑤正确，由棱台的概念可知．【答案】②③④⑤给出下列命题：①在圆柱的上、下底面的圆周上各取一点，则这两点的连线是圆柱的母线；②有一个面是多边形，其余各面都是三角形的几何体是棱锥；③直角三角形绕其任一边所在直线旋转一周所形成的几何体都是圆锥；④棱台的上、下底面可以不相似，但侧棱长一定相等．其中正确命题的个数是( )A．0 B．1C．2 D．3解析：①不一定，只有当这两点的连线平行于轴时才是母线；②不一定，因为“其余各面都是三角形”并不等价于“其余各面都是有一个公共顶点的三角形”，如图1所示；③不一定，当以斜边所在直线为旋转轴时，其余两边旋转形成的面所围成的几何体不是圆锥，如图2所示，它是由两个同底圆锥组成的几何体；④错误，棱台的上、下底面相似且是对应边平行的多边形，各侧棱延长线交于一点，但是侧棱长不一定相等．答案：A热点二空间几何体的三视图考向1 由直观图判断三视图【例2】(2017·贵州七校联考)如图所示，四面体ABCD的四个顶点是长方体的四个顶点(长方体是虚拟图形，起辅助作用)，则四面体ABCD的三视图是(用①②③④⑤⑥代表图形)( )A ．①②⑥B ．①②③C ．④⑤⑥D ．③④⑤【解析】 正视图应该是边长为3和4的矩形，其对角线左下到右上是实线，左上到右下是虚线，因此正视图是①；侧视图应该是边长为5和4的矩形，其对角线左上到右下是实线，左下到右上是虚线，因此侧视图是②；俯视图应该是边长为3和5的矩形，其对角线左上到右下是实线，左下到右上是虚线，因此俯视图是③.【答案】 B考向2 由三视图还原直观图【例3】 (2016·北京卷)某三棱锥的三视图如图所示，则该三棱锥的体积为( )A .16B .13C .12D ．1【解析】由三视图可得该几何体的直观图为三棱锥A －BCD ，将其放在长方体中如图所示，其中BD ＝CD ＝1，CD⊥BD，三棱锥的高为1，所以三棱锥的体积为13×12×1×1×1＝16.故选A .【答案】 A考向3 由部分视图确定剩余视图【例4】 已知某组合体的正视图与侧视图相同，如图所示，其中AB ＝AC ，四边形BCDE 为矩形，则该组合体的俯视图可以是________(把你认为正确的图的序号都填上)．【解析】 直观图如图1的几何体(上部是一个正四棱锥，下部是一个正四棱柱)的俯视图为①；直观图如图2的几何体(上部是一个正四棱锥，下部是一个圆柱)的俯视图为②；直观图如图3的几何体(上部是一个圆锥，下部是一个圆柱)的俯视图为③；直观图如图4的几何体(上部是一个圆锥，下部是一个正四棱柱)的俯视图为④.【答案】 ①②③④(1)(2017·南昌一模)如图，在正四棱柱ABCD－A1B1C1D1中，点P是平面A1B1C1D1内一点，则三棱锥P－BCD的正视图与侧视图的面积之比为( )A ．1 1 B．2 1C ．2 3 D．3 2(2)(2017·汕头模拟)一个锥体的正视图和侧视图如图所示，下面选项中，不可能是该锥体的俯视图的是( )(3)(2016·四川卷)已知三棱锥的四个面都是腰长为2的等腰三角形，该三棱锥的正视图如图所示，则该三棱锥的体积是________．解析：(1)根据题意，三棱锥P －BCD 的正视图是三角形，且底边为正四棱柱的底面边长、高为正四棱柱的高；侧视图是三角形，且底边为正四棱柱的底面边长、高为正四棱柱的高，故三棱锥P －BCD 的正视图与侧视图的面积之比为11.(2)A ，B ，D 选项满足三视图作法规则，C 不满足三视图作法规则中的宽相等，故C 不可能是该锥体的俯视图．(3)由正视图知，底面三角形是腰长为2，底边为23的等腰三角形，三棱锥的高为1，所以该三棱锥的体积V ＝13×(12×23×1)×1＝33.答案：(1)A (2)C (3)33热点三 空间几何体的直观图【例5】 如图所示，四边形A′B′C′D′是一平面图形的水平放置的斜二测画法的直观图，在斜二测直观图中，四边形A′B′C′D′是一直角梯形，A′B′∥C′D′，A′D′⊥C′D′，且B′C′与y′轴平行，若A′B′＝6，D′C′＝4，A′D′＝2.求这个平面图形的实际面积．【解】 根据斜二测直观图画法规则可知该平面图形是直角梯形，且AB ＝6，CD ＝4保持不变． 由于C′B′＝2A′D′＝2 2.所以CB ＝4 2. 故平面图形的实际面积为12×(6＋4)×42＝20 2.已知平面△ABC 的直观图A′B′C′是边长为a 的正三角形，求原△ABC 的面积． 解：如图所示，△A′B′C′是边长为a 的正三角形，作C′D′∥A′B′交y′轴于点D′，则D′到x′轴的距离为32a ，∵∠D′A′B′ ＝45°，∴A′D′＝62a ， 由斜二测画法的法则知，在△ABC 中，AB ＝A′B′＝a ，AB 边上的高是A′D′的二倍，即为6a ，∴S △ABC ＝12a·6a ＝62a 2.1．对于基本概念和能用公式直接求棱柱、棱锥、棱台与球的表面积的问题，要结合它们的结构特点与平面几何知识来解决，这种题目难度不大．2．在绘制三视图时，若相邻两物体的表面相交，表面的交线是它们的分界线．在三视图中，分界线和可见轮廓线都用实线画出，被挡住的轮廓线画成虚线．并做到“长对正、高平齐、宽相等”．3．能够由空间几何体的三视图得到它的直观图；也能够由空间几何体的直观图得到它的三视图．提升空间想象能力．找出三视图中扰人的最大值关于三视图，主要有两种考查形式：一是根据给定几何体判断或补画视图，二是由三视图想象出原几何体，进而计算它的面积或体积．而在考查第二种形式时会发现，有一种和求最大值相关的题型，尤其是最大面的面积问题，学生容易理解不到位，感到比较棘手，因此本文对此类问题作详细分析，以便让学生透彻理解这扰人的最大值，使得这类问题的解答变得简单流畅．【例1】某四面体的三视图如图所示，该四面体的六条棱的长度中，最大的是( )A．2 5 B．2 6C．27 D．4 2【解析】 由三视图可知该四面体为三棱锥V －ABC ，如图，其中EC ＝CB ＝2，AE ＝23，VC ＝2，AE⊥BE，VC⊥平面ABE ，所以六条棱中，最大的棱为VA 或者AB.AC 2＝AE 2＋EC 2＝(23)2＋22＝16，所以VA 2＝AC 2＋VC 2＝16＋22＝20，此时VA ＝20＝25，AB 2＝AE 2＋EB 2＝(23)2＋42＝28，所以AB ＝28＝27>25，所以棱长最大的为27，选C .【答案】 C解题策略：立体几何中的大量问题均以棱锥为背景，其中出现最频繁的莫过于三棱锥，此题只要将三视图还原为三棱锥，利用垂直关系，理清位置和数量关系，由勾股定理可得到答案．【例2】 一四面体的三视图如图所示，则该四面体四个面中最大的面积是( )A ．2B ．2 2C . 3D ．2 3【解析】 将该几何体放入边长为2的正方体ABCD －A 1B 1C 1D 1中，由三视图可知该四面体为D －BD 1C 1，由直观图可知，最大的面为等边三角形BDC 1.在等边三角形BDC 1中，BD ＝22，所以△BDC 1的面积S ＝12×(22)2×32＝23，选D .【答案】 D解题策略：由于正方体本身就是一个完美的对称体，比较容易观察和了解到它基本的图形性质，棱柱、平行六面体等几何体一般都可看作是正方体演化而来的．立体几何中的所有点、线、面之间的相互位置关系都可以在正方体中找到，所以当找不到模型时不妨回到正方体中找找看，且它在高考立体几何题中也是大量问题的背景．本题考查将三视图还原为几何体，线面垂直关系，将几何体放入正方体中是解题的关键，考查了空间想象能力和转化能力．【例3】 某几何体的三视图如图所示，当a ＋b 取最大值时，这个几何体的体积为( )A .16B .13C .23D .12【解析】 该几何体是长方体的一部分，如图所示，可知AC ＝6，BD ＝1，BC ＝b ，AB ＝a.设CD ＝x ，AD ＝y ，则x 2＋y 2＝6，x 2＋1＝b 2，y 2＋1＝a 2，消去x 2，y 2得a 2＋b 2＝8≥＋22，所以a ＋b≤4，当且仅当a ＝b ＝2时等号成立，此时x ＝3，y ＝3，所以V ＝13×12×1×3×3＝12.故选D . 【答案】 D解题策略：本题主要考查三视图，三视图是高考必考题目，因此，要明确三视图的视图规则，准确地还原几何体，明确几何体的特征，以便进一步解题．本题与基本不等式相结合，扩大了试题考查的覆盖面．。
