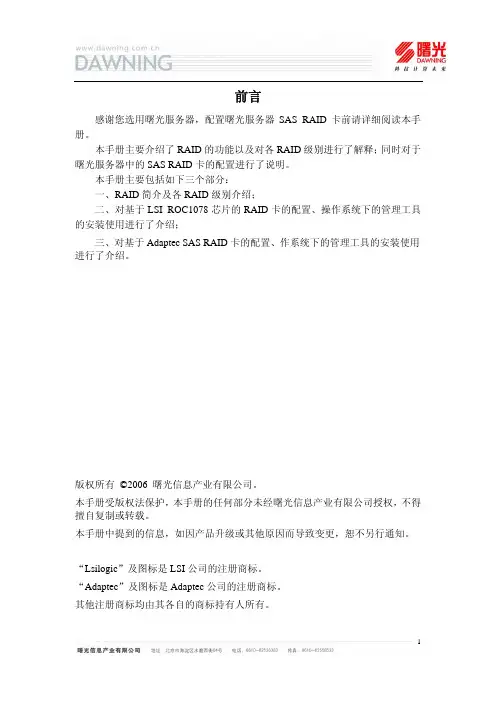

前言感谢您选用曙光服务器,配置曙光服务器SAS RAID卡前请详细阅读本手册。
本手册主要介绍了RAID的功能以及对各RAID级别进行了解释;同时对于曙光服务器中的SAS RAID卡的配置进行了说明。
本手册主要包括如下三个部分:一、RAID简介及各RAID级别介绍;二、对基于LSI ROC1078芯片的RAID卡的配置、操作系统下的管理工具的安装使用进行了介绍;三、对基于Adaptec SAS RAID卡的配置、作系统下的管理工具的安装使用进行了介绍。
版权所有 ©2006 曙光信息产业有限公司。
本手册受版权法保护,本手册的任何部分未经曙光信息产业有限公司授权,不得擅自复制或转载。
本手册中提到的信息,如因产品升级或其他原因而导致变更,恕不另行通知。
“Lsilogic”及图标是LSI公司的注册商标。
“Adaptec”及图标是Adaptec公司的注册商标。
其他注册商标均由其各自的商标持有人所有。
目录前言--------------------------------------------------------------------------------1第一章 Raid技术简介---------------------------------------------------------31 Raid技术简介------------------------------------------------------------------------------------------32 Raid级别简介------------------------------------------------------------------------------------------33 Raid各级别的对比------------------------------------------------------------------------------------84 Raid术语简介------------------------------------------------------------------------------------------8 第二章 LSI Raid配置及管理软件介绍-----------------------------------122.1 LSI Raid WebBIOS Configuration Utility配置向导------------------------------------------122.1.1 WebBIOS Configuration Utility简介---------------------------------------------------122.1.2 如何进入WebBIOS Configuration Utility--------------------------------------------122.1.3 WebBIOS Configuration Utility 存储配置--------------------------------------------142.1.3.1 自动配置:-------------------------------------------------------------------------------152.1.3.2 自定义配置:----------------------------------------------------------------------------152.1.4 设置热备盘(Hot Spare)---------------------------------------------------------------172.1.5查看及修改相关配置信息----------------------------------------------------------------192.2 MegaRaid Storage manager 管理软件安装与使用-------------------------------------------232.2.1 MegaRaid Storage manager在Windows下的安装----------------------------------242.2.2 MegaRaid Storage manager配置与使用-----------------------------------------------282.2.3 MegaRaid Storage manager 管理软件在Linux系统下的安装与使用--------35 第三章 Adaptec Raid配置及管理软件介绍------------------------------363.1 Adaptec Configuration Utility配置向导--------------------------------------------------------363.1.1 Array Configuration Utility---------------------------------------------------------------373.1.2 SerialSelect Utility--------------------------------------------------------------------------433.1.3 Disk Utilities---------------------------------------------------------------------------------443.1.4 View the Event Log------------------------------------------------------------------------443.2 Adaptec Storage Manager 管理软件安装与使用---------------------------------------------453.2.1 Adaptec Storage manager在Windows下的安装-------------------------------------453.2.2 Adaptec Storage Manager配置与使用-------------------------------------------------483.2.3 Adaptec Storage manager在Linux下的安装与使用--------------------------------55第一章 Raid技术简介1 Raid技术简介1987年,Patterson、Gibson和Katz这三位工程师在加州大学伯克利分校发表了题为《A Case of Redundant Array of Inexpensive Disks(廉价磁盘冗余阵列方案)》的论文,其基本思想就是将多个容量较小的、相对廉价的磁盘驱动器进行有机组合,使其性能超过一个昂贵的大磁盘。
负载均衡产品用户手册声明本手册的用途在于帮助您正确地使用曙光公司产品(以下称“本产品”),在安装和第一次使用本产品前,请您务必先仔细阅读随机配送的所有资料,特别是本手册中所提及的注意事项。
这会有助于您更好和安全地使用本产品。
请妥善保管本手册,以便日后参阅本手册的描述幵不代表对本产品觃栺和软、硬件配置的仸何说明。
有关本产品的实际觃栺和配置,请查阅相关协议、装箱单、产品觃栺配置描述文件,或向产品的销售商咨询。
如您不正确地或未按本手册的指示和要求安装、使用或保管本产品,或让非曙光公司授权的技术人员修理、变更本产品,曙光公司将不对由此导致的损害承担仸何责仸。
本手册中所提供照片、图形、图表和揑图,仅用于解释和说明目的,可能与实际产品有些差别,另外,产品实际觃栺和配置可能会根据需要不时变更,因此与本手册内容有所不同。
请以实际产品为准。
本手册中所提及的非曙光公司网站信息,是为了方便起见而提供,此类网站中的信息不是曙光公司产品资料的一部分,也不是曙光公司服务的一部分,曙光公司对这些网站及信息的准确性和可用性不做仸何保证。
使用此类网站带来的风险将由您自行承担。
本手册不用于表明曙光公司对其产品和服务做了仸何保证,无论是明示的还是默示的,包括(但不限于)本手册中推荐使用产品的适用性、安全性、适销性和适合某特定用途的保证。
对本产品及相关服务的保证和保修承诺,应按可适用的协议或产品标准保修服务条款和条件执行。
在法律法觃的最大允许范围内,曙光公司对于您的使用或不能使用本产品而収生的仸何损害(包括,但不限于直接或间接的个人损害、商业利润的损失、业务中断、商业信息的遗失或仸何其他损失),不负仸何赔偿责仸。
对于您在本产品乊外使用本产品随机提供的软件,或在本产品上使用非随机软件或经曙光认证推荐使用的专用软件乊外的其他软件,曙光公司对其可靠性不做仸何保证。
曙光公司已经对本手册迚行了仔细的校勘和核对,但不能保证本手册完全没有仸何错误和疏漏。
曙光R a i d配置手册一、曙光服务器Raid配置说明1.1、Raid配置途径本手册适用于曙光天阔I640r-G服务器,raid卡型号是Adapetc 52445,其它供参考使用,配置RAID可通过两种途径,第一种通过IPMI远程配置,第二种进行本地操作配置RAID;如何通过IPMI实现远程配置RAID,相见曙光IPMI配置手册,进入Bios以后,操作同本地一样。
1.2、Raid规划方案本服务器共24块硬盘,前两块硬盘划分一个磁盘组,做Raid1,供安装系统使用;第3块至第22块硬盘,分三组,每组7块硬盘,做Raid5,做存储用;第24块做热备,供其它磁盘损坏备用。
注:服务器磁盘,从0数字键开始,至23共24块;这里描述的第几块,是从自然块1开始的,请不要混淆。
二、曙光服务器Raid配置操作步骤2.1、初始化磁盘驱动器步骤:第一步:开机启动如下图,按Ctrl + A键进入Raid设置界面第二步:进入Raid设置界面,如下图选择Array Configuration Utility第三步:选择Array Configuration Utility后,按回车键,进入下图界面,选择Initialize Drives 第四步:选择Initialize Drives后,同样按回车键,进行驱动器初始化,进入下图界面按空格键和翻页键选择所有磁盘第五步:选择所有磁盘后,按回车键,如下图,均输入Y同意第六步:均同意后,进入下图,正在初始化磁盘驱动器2.2、创建磁盘阵列根据Raid规划方案进行磁盘组划分2.2.1、创建系统磁盘阵列步骤:第一步:在初始化磁盘驱动器后,返回主界面,如下图,选择Create Array,按回车键进入磁盘组选择界面第二步:进入进入磁盘组选择界面后,按空格键选择前两块磁盘,作为一组,如下图第三步:选择两块磁盘后,按回车键进入下图,选择Raid1,按回车即可确定第四步:选择好阵列类型后,设置阵列名称,如下图,按空格后键输入阵列名称,按回车键确定第五步:设置好阵列名称后,按回车键进入阵列磁盘单位的选择,如下图选择TB,按回车键确定第六步:完成第五步后,按回车键进入读缓存的设置,如下图选择Enable MaxIQ,按回车键确定第七步:如上图按任意键后,进入写缓存设置,如下图选择Enable always,按回车键确定根据提示,按Y键同意即可第八步:如下图进入raid初始化设置,选择Quick Init,按回车键确定,选择Done完成设置按任意键返回主界面。
曙光DS200-S(D)10系列磁盘阵列快速使用指南V1.0Web管理磁盘阵列Web管理综述曙光的领先的RAIDWatch软件 ,是一个基于HTML的专门设计用于管理曙光的RAID盘阵的程序。
RAIDWatch嵌入于盘阵的firmware中,可以通过远程或本地浏览器进行管理。
RAIDWatch是一种用户友好界面,通过这个界面生动地描述磁盘阵列的内容并且简化了配置盘阵的复杂的过程;RAIDWatch能够实时报告盘阵的状态,从而使监控磁盘阵列几乎易如反掌。
功能概述:¾支持所有firmware配置方式,包括raid配置、迁移、扩容、计划任务等等;¾盘阵主要组件的实时显示;¾实时显示和系统事件通知;¾点击选择、可视化管理;¾标准TCP/IP连接到互联网,从而进行全面的管理;¾通过局域网或互联网与盘阵通信;¾可以通过电子邮件, SNMP traps,网络广播和Windows Messenger服务配置严重级别和显示顺序;¾提供密码保护,防止未授权用户修改配置。
进入方式有Information和Configuration两种方式;¾独立于操作系统,管理浏览器可以是:微软IE、网景Netscape、Mozilla 以及Firebox。
Web界面登录方法及初始页面介绍最初RAIDWatch没有预设的密码1、进入RAIDWatch很简单,您只需在您的浏览器的URL栏中键“http://xx.xx.xx.xx/index.html(IP地址)”。
IP地址是盘阵管理端口的IP,出厂默认的地址为:192.168.0.100.2、登陆系统应该迅速。
从下拉列表中选择你想要的登录方式:信息(Information)和配置(Configuration);如果您的盘阵有一个预设的密码,输入密码,然后点击登录按钮。
如果通过192.168.0.100,无法登陆到磁盘阵列,就需要从前面板LCD上查看当前IP地址并登陆,查看方法如下:View and Edit Configuration Parameters----CommunicationParameters.--- LAN IP Configuration--L0[Chip Info]MA--L0[Chip Info] IP xx.xx.xx.xx3、登录系统后,就可以查看或配置磁盘阵列。
曙光DS600-G20磁盘阵列教战手册曙光信息产业(北京)有限公司存储产品事业部2015年5月目录1.教战手册作用 (3)2.常见问题及解释 (3)2.1.DS600-G20的产品主要定位在哪个市场 (3)2.2.DS600-G20磁盘阵列特性 (3)2.3.DS600-G20支持多种硬盘,在实际销售中怎么选择 (4)2.4.曙光DS600-G20产品规格有什么优势 (5)1.教战手册作用曙光DS600-G20磁盘阵列教战手册是销售人员在与客户沟通时常见问题的回答要点,是让客户清楚曙光DS600-G20系列产品特性以及曙光的优势,为最终达成销售提供必要的技术解释。
2.常见问题及解释2.1.DS600-G20的产品主要定位在哪个市场DS600-G20 是曙光面向中低端市场推出的SAN/NAS磁盘阵列产品,目前包含NAS和SAN 功能的统一存储成为市场主流方向。
曙光的DS600-G20主要定位在面向中端企业应用的新一代存储产品,支持FC-SAN/ISCSI-SAN/NAS架构,产品采用双冗余控制器,支持高效能的8Gb FC主机接口、GbE 主机接口和10 GbE主机接口,满足企业综合业务的存储需求。
DS600-G20适合数据规模在10TB-200TB之间、服务器数量在1-20台之间、对可靠性要求较高的客户!典型应用环境:音频流媒体事务处理型数据库应用中小规模通用存储数据备份信息归档2.2.DS600-G20磁盘阵列特性DS600-G20提供丰富的主机接口:8Gb FC主机接口,1GbE主机接口和10GbE主机接口。
在核心应用和关键业务中,选择FC SAN,保证性能和可靠性;在非关键应用或者边缘系统中,选择IP SAN;还可以提供网络共享的NAS功能。
FC SAN特性优势:•更好的扩展性。
服务器与存储设备不再一对一固定地连接在一起,新的服务器和存储设备可以动态的加入到SAN的设备池中。
•更好的性能。
通过光纤通道技术,数据的传输速度和应用的性能都有了很大幅度的提高。
IP SAN/NAS 存储产品快速使用手册(Version 1.0)杭州海康威视数字技术有限公司地址:浙江省杭州市马塍路36号电话:86(571)-88075998传真:86(571)-88805843网址:目录一. 硬件安装 (1)1. 硬件子系统 (1)2. 开机和关机 (2)二. 设定海康威视IP SAN/NAS的访问IP (3)三. DVR存储空间使用说明 (3)四. 建立对海康威视IP SAN/NAS存储系统iSCSI的连接 (11)五. 建立对海康威视IP SAN/NAS 的NAS连接 (16)六. 常见疑问解答 (18)七. 备注 (19)一. 硬件安装1.硬件子系统海康威视网络存储设备包括硬件子系统和软件子系统两部分,它们的安装可以独立进行,不需要按照固定的顺序去实施。
软件子系统是海康威视公司为网络存储设备而开发出来的网络存储管理系统,在网络环境中部署海康威视网络存储设备就可以正常地完成对存储的管理功能。
硬件子系统主要采用机架式机箱,以DS-A1008R为例,它内含8个硬盘槽位,通过状态指示灯可以很直观的查看系统电源,网络和磁盘等状态。
详见下图:DS-A1008R前面板图安装准备:在开始安装前,请检查以下物品是否齐全:1. 海康威视网络存储设备2. 电源线3. 千兆(百兆)网线(网线推荐用超五类(CAT 5e)线)4. 产品合格证5. 产品保修卡6. 快速使用手册以下物品需自备或选配:1. 千兆交换机(用户自备,普通的二层交换机即可)2. 机架导轨(选配件,标配不含)磁盘安装:为了保证运输安全,建议您将磁盘和海康威视网络存储设备分开包装。
请按照以下步骤安装磁盘:1. 向左按压磁盘固定弹簧扣,打开拉杆,将磁盘架沿导轨从机箱中拔出来;2. 用4个螺丝把硬盘固定到硬盘架上;3. 将硬盘架插入机箱,沿导轨推到底,并按压拉杆,以确保硬盘放到位并锁好;4. 重复以上操作,直到所有的硬盘安装完成。
DS8340、DS800系列盘阵用串口修改IP操作的方法简要说明:要配置DS8340系列盘阵,首先需要配制好两个控制器IP地址,配置控制器IP地址,要用串口线,DS8340系列盘阵附件里带串口线。
配制好IP地址后就可以用网线连接存储控制器到主机上面对存储进行配置。
(一般DS8340系列盘阵管理口的默认IP地址是:控制器A网口1:192.168.128.101,网口2:192.168.129.101;控制器B网口1:192.168.128.102,网口2:192.168.129.102。
)下面先说明用串口配置控制器IP地址过程:1,用串口线(产品附件附带专业用线)连接存储上面串口和管理主机,下图为S510后面板串口图示:串口2,连接好之后,在管理主机上打开超级终端(或者用secureCRT,推荐用软件连接)。
设置如下:3,配制好之后确认连接,在连接的时候,会弹出一些提示信息,如按空格键自动设置串口速率;如果出现下面的提示或者是没有任何提示:则用<ctrl+c>进入,进入之后提示:Enter password to access shell,输入密码:infiniti回车,则进入如下界面:4,进入串口配置界面之后,输入netCfgShow命令,查看当前的网络配置,如图所示:由于一个控制器上面有两个网卡,会显示如图所示的if0、if1,当前只需要配置if0即可。
5,现在可以用netCfgSet命令来配置IP地址,如图:在光标闪动的地点输入相应的地址,如此图,输入IP为192.168.0.100,然后回车,如果不需要更改当前的设置,直接回车即可。
这样,一个控制器的管理IP地址设置好,另一个控制器也需要设置一个IP地址,这样才能在管理软件里同时对两个控制器进行监控管理。
建议两个控制器IP地址在同一网段,以便于管理。
当前假定此控制器IP地址为:192.168.0.101。
当两个控制器都配制好IP地址之后,现在可以连接网线。
曙光DS8340 系列磁盘阵列®用户手册V1.0声明●本手册所含内容若有任何改动,恕不另行通知。
●在法律法规的最大允许范围内,曙光信息产业有限公司除就本手册和产品应负的瑕疵担保责任外,无论明示或默示,不作其他任何担保,包括(但不限于)本手册中推荐使用产品的适用性和安全性、产品的适销性和适合某特定用途的担保。
●在法律法规的最大允许范围内,曙光信息产业有限公司对于您的使用或不能使用本产品而发生的任何损害(包括,但不限于直接或间接的个人损害、商业利润的损失、业务中断、商业信息的遗失或任何其他损失),不负任何赔偿责任。
●对于在非曙光存储系统上使用曙光存储管理软件,曙光信息产业有限公司对其使用的可靠性或带来的损失概不负责。
注意:使用存储设备之前,请先阅读用户手册。
安全警告和注意事项一、安全警告本手册是供有安装和配置存储设备经验的专业技术人员或用户使用。
1、避免受伤为了避免安装、搬运或拆卸存储设备时人员受伤,请用户尽量避免接触机箱上比较尖锐的地方,注意小心轻放。
2、系统供电①系统电源接通和断开存储设备后部的电源按钮并不能完全断开存储设备系统内部的交流电源。
任何时候在执行本手册中的相关拆装设置操作之前,必须将电源线插头从交流电源插座中拔下。
否则,有可能会造成人员受伤或设备损坏。
②电源的危险状况电源内始终存在危险的电压、电流。
在电源中没有任何用户可维修的零件;维修必须由专业的技术人员来进行。
③设备和电缆的危险状况电源线、电话线和通信电缆可能存在危险的电气状况。
在拆开机箱之前,按电源按钮关闭存储设备,从交流电源、通信系统、网络设备上拔下电源线。
否则,有可能造成人员受伤或设备损坏。
二、注意事项1、静电放电(ESD)和ESD保护所有操作必须在静电放电(ESD)工作台上执行,因为存储设备的部件对静电非常敏感。
如果没有所要求的工作环境,可通过下列方法减小静电放电(ESD)的危害:①戴上防静电腕带,将其连至存储设备的金属机箱表面。
1 曙光 DS8310系列磁盘阵列用户手册V2.0®安 全 说 明提醒用户注意:使用曙光磁盘阵列之前,请先认真阅读本手册!安全警告和注意事项在安装使用曙光系列磁盘阵列之前,请仔细阅读安装和使用过程中的一些注意事项,并严格遵守本手册中的所有操作规范和注意相关的警告说明。
如果仍然存在疑问,请向相关的技术咨询部门联系,以了解符合存储系统安全规范的相关细节。
安全警告本指南仅供有安装和配置磁盘阵列存储系统经验的专业技术人员使用!避免受伤为了避免操作人员在安装、搬运或拆卸磁盘阵列时受伤,请用户尽量避免接触磁盘阵列上比较尖锐的地方,注意小心轻放。
请使用机械助力装置将磁盘阵列运输到安装位置,一定不要使用磁盘阵列前端两个把手搬运阵列,此把手只供阵列在机架上抽拉使用,更不要抓住磁盘阵列机箱后部电源来移动阵列!请使用手推车或其它机械助力装置将磁盘阵列从一个位置移动到另一个位置。
系统供电系统电源接通/断开磁盘阵列后部电源上的开关按钮并不能完全断开其内部的交流电源。
即使通过后部电源上的开关按钮已经关闭了系统电源,磁盘阵列内的一些电路可能仍在继续工作。
在执行本指南中的一些操作之前,必须将电源线从交流电源插座上拔下,否则,有可能会引起人员受伤或设备损坏。
电源的危险状况电源内始终存在危险的电压、电流。
维修必须由专业的技术人员来进行。
设备和电缆的危险状况电源线和通信电缆可能存在危险的电气信号。
在不需要带电更换磁盘阵列内任何部件的情况下,建议用户关闭后部电源上的开关按钮关闭磁盘阵列,并拔掉交流电源线。
否则,可能会造成人员受伤或设备损坏。
23 注意事项静电放电(ESD)和ESD 保护本文中的所有操作必须在静电放电(ESD)工作台上执行,因为存储系统的部件对静电非常敏感。
如果没有满足所要求的工作环境,则必须通过下列方法减小静电放电(ESD)的危害:z 戴上防静电手套,并将它与磁盘阵列机箱或其它外部的金属外壳连接;z 在接触磁盘阵列部件前,先触摸一下磁盘阵列箱体;z 在移走部分部件之前,使身体与磁盘阵列箱体保持接触,放完静电;z 避免部件不必要的来回移动;z 在移动磁盘阵列的部件时,仅拿住部件(特别是板卡)的边缘;z 将磁盘阵列的部件放在接地的、防静电的平台上,最好有导电薄膜垫;z 不要将部件在任何操作平台上滑动。
曙光DS800-G35F 是曙光推出的新一代中高端全闪存储产品,采用先进的硬件平台和技术架构,针对全闪进行重新设计和优化,面向大、中型数据中心提供更高性能、更低延时、更具弹性的存储平台。
在硬件架构上,DS800-G35F 采用最新的芯片技术,设计出高性能和高可靠的硬件结构,为海量应用并发提供大缓存、高带宽、高处理能力的硬件平台;在软件设计上, DS800-G35F 面向全闪存进行IO 算法深度优化,并基于RAID 2.0技术实现SSD 的全局磨损均衡,大幅提升使用寿命;在可靠性上,DS800-G35F 除了采用全冗余模块化设计外,还提供丰富的数据保护特性,可实现无中断运行并避免计划外停机,消除系统维护、系统升级和数据重新平衡期间带来的损失。
概述采用业内领先的多控制器集群技术,可扩展至16控,大幅提升产品扩展性; 采用大量业界先进技术,如:大容量缓存扩展、PCI-E 3.0、SAS 3.0等,构建高性能存储平台;面向闪存进行软件优化,包括读写IO 算法优化、SSD 磨损均衡等,将全闪存存储性能发挥到极致;采用业界领先的智能缓存管理机制和缓存保护机制,大幅提升缓存效率及数据安全性;支持三重数据校验功能,可允许同一个硬盘组中任意三块硬盘出现整盘物理故障,保障数据不丢失,业务不中断;通过在线重复数据删除、精简配置和节省空间的快照技术,可最大限度地提高存储利用率;基于RAID 2.0虚拟RAID 管理技术对硬盘进行精细化管理,不仅提高对硬盘故障的容忍度,而且将数据重建的效率提高了数倍;友好的中文界面,向导型配置方式,极大地简化配置与管理过程,通过高级监多控统一存储系统全闪存DS800-G35F特点:● 深度闪存优化设计,提供极致性能体验 ● 多协议访问支持,FC/IP 的有效融合 ● 全方位高可用设计,确保数据安全可靠 ● RAID2.0虚拟技术,实现硬盘精细化管理技术特点深层次闪存优化设计优化IO算法,针对每次写I/O,无论追加新写还是改写现有数据,均重新分配空间。
