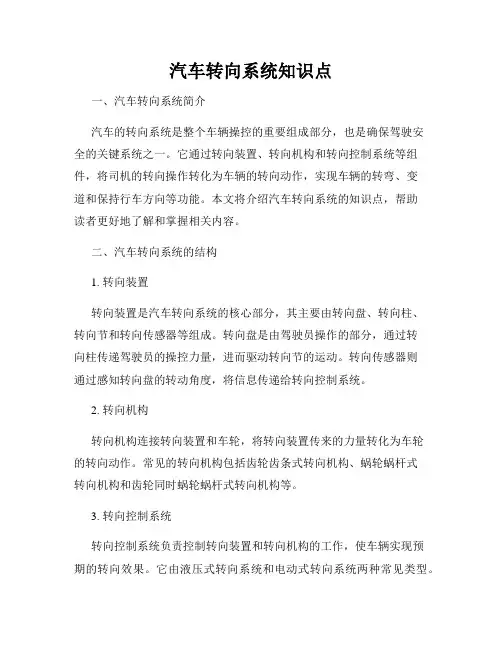

汽车转向系统知识点一、汽车转向系统简介汽车的转向系统是整个车辆操控的重要组成部分，也是确保驾驶安全的关键系统之一。
它通过转向装置、转向机构和转向控制系统等组件，将司机的转向操作转化为车辆的转向动作，实现车辆的转弯、变道和保持行车方向等功能。
本文将介绍汽车转向系统的知识点，帮助读者更好地了解和掌握相关内容。
二、汽车转向系统的结构1. 转向装置转向装置是汽车转向系统的核心部分，其主要由转向盘、转向柱、转向节和转向传感器等组成。
转向盘是由驾驶员操作的部分，通过转向柱传递驾驶员的操控力量，进而驱动转向节的运动。
转向传感器则通过感知转向盘的转动角度，将信息传递给转向控制系统。
2. 转向机构转向机构连接转向装置和车轮，将转向装置传来的力量转化为车轮的转向动作。
常见的转向机构包括齿轮齿条式转向机构、蜗轮蜗杆式转向机构和齿轮同时蜗轮蜗杆式转向机构等。
3. 转向控制系统转向控制系统负责控制转向装置和转向机构的工作，使车辆实现预期的转向效果。
它由液压式转向系统和电动式转向系统两种常见类型。
三、汽车转向系统的工作原理1. 液压式转向系统的工作原理液压式转向系统依靠液压力量来实现车轮的转向动作。
当驾驶员转动转向盘时，转向装置传递驾驶员的力量给液压泵，泵将液压油压力增大后送往液压缸。
液压缸的活塞运动将推动转向机构，进而使车轮产生转向效果。
液压式转向系统操控灵活，并且具备一定的助力功能，大大降低了驾驶者的驾驶负担。
2. 电动式转向系统的工作原理电动式转向系统通过电动助力转向机构实现转向效果。
当驾驶员转动转向盘时，转向传感器感知到转向盘的转动角度，并将信号传递给电动助力转向装置。
电动助力转向装置通过电动机产生的力量，帮助转向机构实现车轮转向。
相比于液压式转向系统，电动式转向系统具有更高的能效和响应速度。
四、汽车转向系统的常见故障1. 转向失灵转向失灵是指转向系统无法正常工作，驾驶者无法通过转向装置操控车辆转向。
其主要原因可能是转向盘锁死、转向柱断裂或液压系统故障等。
卡车转向系统知识点总结一、转向系统的基本概念1. 转向系统是指车辆在行驶过程中通过转向装置控制车辆的行进方向，包括转向机构和转向传动机构。
2. 转向机构是指转向轮和转向节之间的连接机构，用于将操纵杆的运动转换为前轮的转向运动。
3. 转向传动机构是将转向机构的转动运动传递到两侧的转向轮上，包括传动杆、齿轮、齿条等。
4. 转向系统的作用是使车辆在行驶过程中能够稳定地转向，保持车辆的平衡和行驶的方向。
二、转向系统的构成1. 转向轮：是通过转向系统控制车辆方向的关键部件，一般车辆配备4个转向轮，分别位于车辆的四个角落。
2. 转向机构：包括转向节、转向柱、操纵杆等组成的机械结构，用于实现操纵杆的运动与转向轮的转向运动之间的相互转换。
3. 转向传动机构：将转向机构的转动运动传递到两侧的转向轮上，一般由传动杆、齿轮、齿条等组成。
4. 助力转向系统：是指在传统的转向系统基础上加装了助力转向器，通过液压或电子控制来辅助操纵杆的运动，以减小驾驶员操纵力。
5. 电动助力转向系统：采用电动助力转向器，通过电子控制单元来控制助力器的工作状态，提高了操纵的灵活性和便利性。
6. 主动转向系统：利用车载传感器和执行器，通过车载电子控制单元对转向系统进行智能控制，使车辆实现主动转向，提高安全性和车辆稳定性。
三、转向系统的工作原理1. 手动转向系统：通过操纵杆的运动来控制转向机构的运动，操纵杆的转动将转向机构的转向节带动转向轮的转向。
2. 助力转向系统：在转向机构中加装了助力转向器，辅助操纵杆的运动，大大降低了驾驶员的操纵力，提高了操纵的舒适性和便利性。
3. 电动助力转向系统：采用电动助力转向器，通过电子控制单元来控制助力器的工作状态，使得转向更加灵活和方便。
4. 主动转向系统：利用车载传感器和执行器，通过车载电子控制单元对转向系统进行智能控制，实现车辆的主动转向，提高了安全性和车辆稳定性。
四、转向系统的维护和保养1. 定期检查转向系统的液压油、电子控制单元和传感器，保证其工作正常。

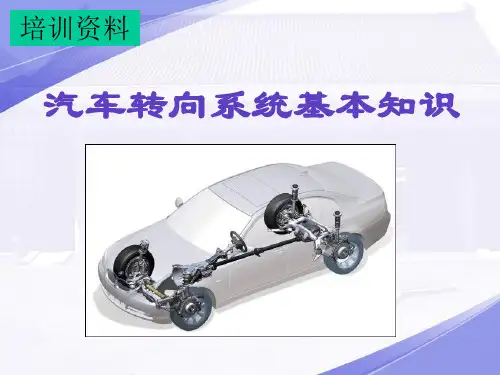

转向系统交流培训资料⼀、转向系统的功⽤及组成⼆、转向系的主要性能参数三、转向器的结构型式四、动⼒转向系统设计五、液压动⼒系统的使⽤特点和作⽤原理六、匹配计算的原理七、边界讨论⼀、转向系统的功⽤及组成汽车转向系统的功⽤是通过对左右转向车轮不同转⾓之间的合理匹配来保证汽车能沿着设想的轨迹运动的机构。

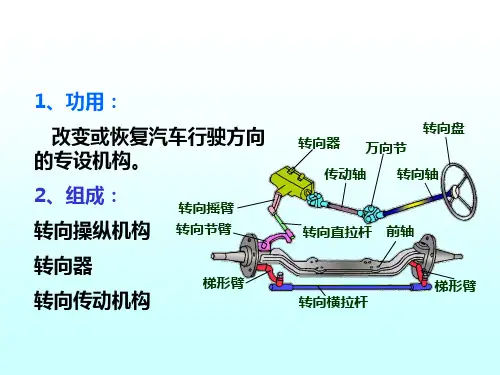

它由转向操纵机构、转向器和转向传动机构组成。
1、转向操纵机构转向操纵机构包括转向盘、转向轴、转向管柱。
2、向传动机构包括转向摇臂、转向直拉杆、转向节臂、转向梯形及横拉杆等。
3、转向器是将司机对转向盘的转动变为转向摇臂的摆动，并按⼀定的⾓传动⽐和⼒传动⽐进⾏传递的机构。
4、对转向系统的设计要求：A、保证汽车具有⾼的机动性（指最⼩转弯半径）；B、转向时内外转向轮绕同⼀瞬时转向中⼼旋转，即保证车轮纯滚动⽽⽆侧滑C、转向盘与车轮的运动协调（转⾓和⼒特性）D、有良好的转向⾃动回正和直线⾏驶性E、转向盘承受的路⾯反向冲击要⼩F、转向传动机构与悬架导向装置的运动⼲涉要⼩⼆、转向系的主要性能参数转向系的主要性能参数有转向系的效率、转向系的⾓传动⽐与⼒传动⽐、转向器传动副的传动间隙特性、转向系的刚度和转向盘的总全数。
⼀、转向系的效率转向系的效率由转向器的效率转向操纵及转向传动机构的效率决定转向器的效率⼜分正效率和逆效率正效率是功率由转向轴输⼊、转向摇臂输出情况下求得的传动效率；逆效率正好相反正效率越⼤，摩擦损失就越⼩，转向操纵就越容易。
逆效率表⽰转向器的可逆性。
根据逆效率值的⼤⼩，转向器⼜分为可逆式、极限可逆式和不可逆式。
可逆式转向器的优点是：1、司机有好的路感2、在汽车转向后能保证转向轮与转向盘的⾃动回正，使⾏驶稳定它的缺点是：坏路时以出现打⼿现象，同时转向轮容易产⽣摆振所以该类转向器宜⽤于良好路⾯上使⽤的汽车。
不可逆式不会将转向轮受到的冲击⼒传到转向盘上。
使司机失去路感，⼜使转向轮失去⾃动回正作⽤，故现在汽车已不采⽤。

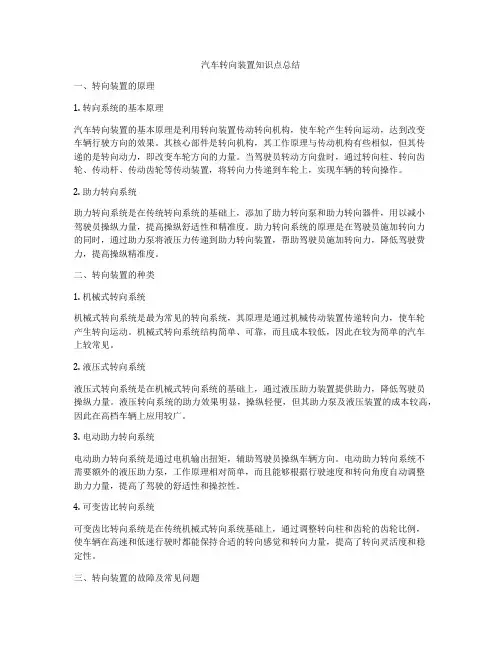

汽车转向装置知识点总结一、转向装置的原理1. 转向系统的基本原理汽车转向装置的基本原理是利用转向装置传动转向机构，使车轮产生转向运动，达到改变车辆行驶方向的效果。
其核心部件是转向机构，其工作原理与传动机构有些相似，但其传递的是转向动力，即改变车轮方向的力量。
当驾驶员转动方向盘时，通过转向柱、转向齿轮、传动杆、传动齿轮等传动装置，将转向力传递到车轮上，实现车辆的转向操作。
2. 助力转向系统助力转向系统是在传统转向系统的基础上，添加了助力转向泵和助力转向器件，用以减小驾驶员操纵力量，提高操纵舒适性和精准度。
助力转向系统的原理是在驾驶员施加转向力的同时，通过助力泵将液压力传递到助力转向装置，帮助驾驶员施加转向力，降低驾驶费力，提高操纵精准度。
二、转向装置的种类1. 机械式转向系统机械式转向系统是最为常见的转向系统，其原理是通过机械传动装置传递转向力，使车轮产生转向运动。
机械式转向系统结构简单、可靠，而且成本较低，因此在较为简单的汽车上较常见。
2. 液压式转向系统液压式转向系统是在机械式转向系统的基础上，通过液压助力装置提供助力，降低驾驶员操纵力量。
液压转向系统的助力效果明显，操纵轻便，但其助力泵及液压装置的成本较高，因此在高档车辆上应用较广。
3. 电动助力转向系统电动助力转向系统是通过电机输出扭矩，辅助驾驶员操纵车辆方向。
电动助力转向系统不需要额外的液压助力泵，工作原理相对简单，而且能够根据行驶速度和转向角度自动调整助力力量，提高了驾驶的舒适性和操控性。
4. 可变齿比转向系统可变齿比转向系统是在传统机械式转向系统基础上，通过调整转向柱和齿轮的齿轮比例，使车辆在高速和低速行驶时都能保持合适的转向感觉和转向力量，提高了转向灵活度和稳定性。
三、转向装置的故障及常见问题1. 转向失灵转向失灵是指车辆因转向装置故障导致的方向盘无法转动或无法正常控制车辆行驶方向的情况。
转向失灵的原因可能是转向柱或转向齿轮损坏，传动装置脱落等。
