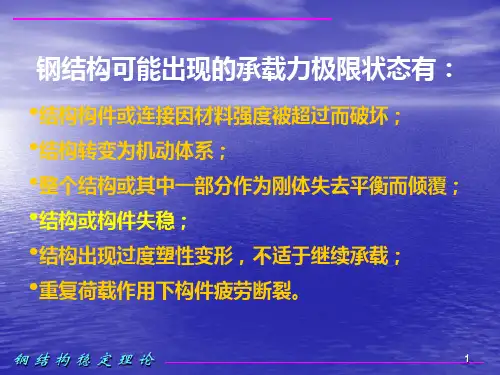

钢结构的稳定设计是确保结构在受力时不会发生失稳或倒塌的重要工作。
以下是钢结构稳定设计的一般步骤:
1. 确定结构的几何形状和尺寸:根据设计要求和使用目的,确定结构的几何形状和尺寸。
2. 确定边界条件:考虑结构所受的外部载荷和约束条件,如风荷载、地震荷载、温度变化等,确定适当的边界条件。
3. 分析结构的内力:利用结构分析方法,计算出结构在各种载荷情况下的内力。
4. 计算结构的稳定系数:根据结构的几何形状和尺寸以及内力分析结果,计算结构的稳定系数。
常用的稳定系数计算方法有屈曲分析和稳定性极限分析。
5. 检查稳定性要求:根据相应的设计规范和标准,检查结构的稳定性是否符合要求。
常见的稳定性要求包括控制结构的屈曲和位移。
6. 优化结构设计:如果结构的稳定性不符合要求,可以通过调整结构的几何形状、尺寸或材料等,进行优化设计。
7. 绘制结构施工图和详细设计:根据稳定性设计结果,绘制结构的施工图和详细设计图纸,明确结构的各个部分的尺寸和连接方式等。
需要注意的是,在钢结构稳定设计过程中,还需要考虑材料的强度、刚度和连接方式等因素,以确保整体结构的安全和可靠
性。

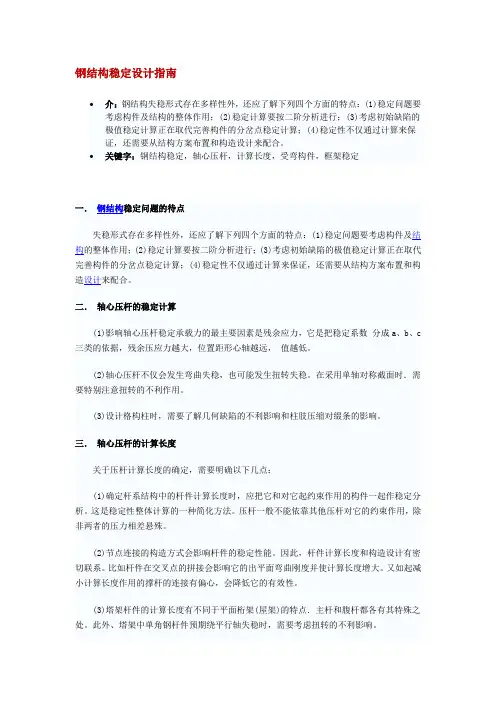

钢结构稳定设计指南∙介:钢结构失稳形式存在多样性外,还应了解下列四个方面的特点:(1)稳定问题要考虑构件及结构的整体作用;(2)稳定计算要按二阶分析进行;(3)考虑初始缺陷的极值稳定计算正在取代完善构件的分岔点稳定计算;(4)稳定性不仅通过计算来保证,还需要从结构方案布置和构造设计来配合。
∙关键字:钢结构稳定,轴心压杆,计算长度,受弯构件,框架稳定一.钢结构稳定问题的待点失稳形式存在多样性外,还应了解下列四个方面的特点:(1)稳定问题要考虑构件及结构的整体作用;(2)稳定计算要按二阶分析进行;(3)考虑初始缺陷的极值稳定计算正在取代完善构件的分岔点稳定计算;(4)稳定性不仅通过计算来保证,还需要从结构方案布置和构造设计来配合。
二.轴心压杆的稳定计算(1)影响轴心压杆稳定承载力的最主要因素是残余应力,它是把稳定系数分成a、b、c 三类的依据,残余压应力越大,位置距形心轴越远,值越低。
(2)轴心压杆不仅会发生弯曲失稳,也可能发生扭转失稳。
在采用单轴对称截面时.需要特别注意扭转的不利作用。
(3)设计格构柱时,需要了解几何缺陷的不利影响和柱肢压缩对缀条的影响。
三.轴心压杆的计算长度关于压杆计算长度的确定,需要明确以下几点:(1)确定杆系结构中的杆件计算长度时,应把它和对它起约束作用的构件一起作稳定分析。
这是稳定性整体计算的一种简化方法。
压杆一般不能依靠其他压杆对它的约束作用,除非两者的压力相差悬殊。
(2)节点连接的构造方式会影响杆件的稳定性能。
因此,杆件计算长度和构造设计有密切联系。
比如杆件在交叉点的拼接会影响它的出平面弯曲刚度并使计算长度增大。
又如起减小计算长度作用的撑杆的连接有偏心,会降低它的有效性。
(3)塔架杆件的计算长度有不同于平面桁架(屋架)的特点.主杆和腹杆都各有其特殊之处。
此外、塔架中单角钢杆件预期绕平行轴失稳时,需要考虑扭转的不利影响。
(4)桁架体系的支撑构件和塔架中的横隔构件都对杆件的计算长度有直接影响。
一、关于侧向支撑点与檩条、隅撑的关系1,当屋面板采用扣合式时,屋面板不能作为檩条的侧向支撑,要进行稳定计算,绿本6.3.6及条文,2,当屋面板及墙板采用压型钢板、夹心板时,而板与檩条有可靠连接时,檩条及墙梁可以作为梁或柱的侧向支撑点。
(冷弯10.1.4条文)。
换言之,当不可靠连接时,不能作为梁柱的侧向支撑点。
(这里指的钢板应该是单层钢板)该条文说明还提到:作为侧向支撑的檩条、墙梁必须与水平支撑、柱间支撑或其他刚性杆件相连,否则,一般不能作为侧向支撑点。
(我理解这是指在屋面板不是压型钢板或压型钢板与檩条没有采用可靠连接时的情况)。
我理解作为侧向支撑的檩条要满足:a,满足压杆长细比,按受压构件计算强度稳定性。
B,与水平支撑或柱间支撑的交叉点连接,就像水平系杆一样)(据网文,当屋面板采用自攻螺钉与檩条固定,保证屋面板与檩条可靠连接,能阻止檩条上翼缘侧向位移和扭转,此时可只需计算檩条强度,但变形能力和防水能力差,目前多采用暗扣式板型,这种连接方式在稳定变化较大时,屋面板能产生滑动,不宜将它假定能阻止檩条上翼缘侧向位移和扭转,除了计算檩条强度,还要计算其稳定性。
)3,通过以上檩条作为侧向支撑的条件,可以看出与檩条相连的隅撑作为侧向支撑的条件,若檩条本身不能满足作为侧向支撑点的条件,与之相连的隅撑同样不能作为侧向支撑点。
二、屋面水平系杆应设在屋面梁的位置合适,使其可作为梁平面外稳定计算的侧向支撑点。

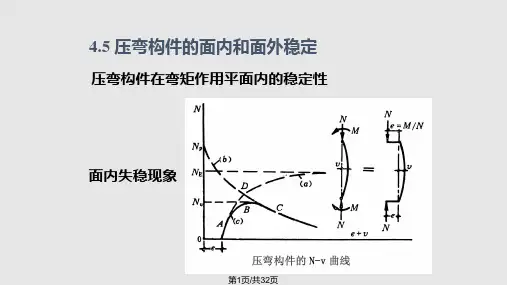

压弯杆件(梁或柱)平面外稳定计算的计算简图是上下均为铰接,因此水平系杆与刚架梁腹板的连接位置应保证梁在此部位不发生屈曲,故水平系杆应布置在接近梁的受压侧,对于刚架梁,基本跨中附近为上部受压(实际布置时,可根据弯矩包括图看正负弯矩变化点的位置,水平系杆布置在负弯矩一侧即可),故布置在上侧是合适的,同时,水平支撑的交叉杆也是位于上侧,水平系杆与其位于同一平面也是应当的。
柱的水平系杆在什么位置(柱中央)三,实用上如何确定梁的平面外计算长度新门刚不认为隅撑可作为梁的侧向支撑点,而只是梁的弹性支座,其实际支撑长度大于等于2倍隅撑间距,因此一般设计中采用的两倍檩距(一个隅撑间距)作为梁的平面外支撑是不对的。
