安全阀的设置和选用HG／T 20570．2—95安全阀的选用1、形式及材料安全阀的形式按加载方式来选，工作压力不高、温度较高的容器大多选杠杆式，高压容器一般多选用弹簧式；按气体排放方式选，如容器内介质为有毒、易燃、易爆的气体或为制冷剂和其他会污染大气的气体，应选用封闭式，空气或其他无害气体可采用半封闭式或敞开式；按开启程度来选，高压容器及安全泄放量较大而强度裕度不多的中、低压容器都可采用全启式安全阀，以减少容器的开孔面积。
当介质为空气、水蒸气及要求安全阀作定期开启检验时，应选用带扳手的，而对于有毒、易燃、易爆介质除非有特殊要求，一律选用不带扳手的，若需要带扳手时则应选用封闭式带扳手的安全阀。
安全阀的阀体材料若无特殊要求，当阀的公称压力小于等于1.6MPa 时，选灰铸铁；公称压力小于等于2.5MPa时选碳素钢；对腐蚀性介质，选不锈钢，温度较高时宜选铬钼钢。
2、额定泄放量安全阀的额定泄放量必须大于等于容器的安全泄放量。
安全阀的额定泄放量可由其铭牌查取，容器的安全泄放量可按GB150-1998的有关规定计算。
适当的额定泄放量使安全阀开启时，阀瓣迅速开启并稳定地保持在泄放状态，容器内最大压力始终在容器允许承受的压力范围内，待压力下降后阀门关闭无阀瓣振荡现象。
若额定泄放量过小，则使容器内压力超过允许承受的压力而造成危险，特别是对压缩性很小的液体介质危险性更大。
但若额定泄放量过大，因泄放面积太大，阀瓣开启时介质迅速泄放，使容器内安全阀附近的压力急剧下降到回座压力，刚升起的阀瓣很快又回落到阀座，产生剧烈的撞击而关闭，然而远离阀门处的高压并未消除，当安全阀附近的压力又升到开启压力时，阀瓣再次开启，如此反复，对阀瓣和密封面造成损伤，当用于液体介质时还会引起系统的水击现象。
3、工作压力范围安全阀的最大工作压力不得高于其自身的公称压力，否则阀体强度不够，也不要选用过高公称压力的阀，这样不仅投资高且开启精度也受影响。
安全阀铭牌上所载明的公称压力是阀体在工作温度不超过200℃时所允许承受的最高压力，超过200℃后允许承受的压力将低于其公称压力。
阀门的设置HG/T 20570.18—951 应用范围1.0.1本规定适用于化工工艺系统专业。
所提及的阀门不包括安全阀、蒸汽疏水阀、取样阀和减压阀等，但包括限流孔板、盲板等与阀门有类似作用的管件的设置，以切断阀作为这些阀件的总称。
切断阀的作用是用来隔断流体或使流体改变流向，要根据生产（包括正常生产、开停工及特殊工况）、维修和安全的要求而设置，同时也要考虑经济上的合理性。
1.0.2阀门设置和选择合适类别（不是型号）。
阀门是工艺系统专业人员在编制PI图时的一项重要工作，本规定所述的内容考虑了生产和安全的一般要求。
系统专业在参照本规定进行工程设计时，应结合该工程项目的具体情况、当地气象条件、厂际协作关系、装置操作要求、流体特性、用户的特殊要求及经济性等进行取舍。
1.0.3本规定综合概括地介绍了所列情况的阀门设置，各类化工单元的详细要求，见相应单元的PI图基本单元模式。
1.0.4本规定还介绍了一般工业阀门的特点和在工程设计中选用阀门需考虑的因素。
2 阀门设置2.0.1边界处阀门设置2.0.1.1 工艺物料和公用物料管道在装置边界处（通常在装置界区内侧）应设切断阀，下列几种情况例外：（1）排气系统。
（2）紧急排放槽设于边界外时的泄放管；这两种情况如必须设阀门时，亦需铅封开启（C.S.O）。
（3）不会引起串料和事故的物料管。
（4）不需计量的物料管。
2.0.1.2边界处阀门设置见图2.0.1所示的几种方式。
其中（1）适用于一般物料的切断；当串料可能引起爆炸、着火等安全事故或重要产品质量事故的地方，为防止阀门内漏，采用图2.0.1中（2）、（4）、（5）加盲板；图2.0.1中（3）和（5）适于送料后需向上游或下游扫线的情况，阀C可兼作吹扫、排净、检查泄漏之用，也可将检测计量仪表装在串联的两个阀门之间。
图2.0.1中（5）适用于压力变化可能较大之处，止回阀可起瞬间的切断作用。
2.0.2根部阀的设置2.0.2.1 一种介质需输送至多个用户时，为了便于检修或节能、防冻，除在设备附近装有切断阀外，在分支管上紧靠总管处加装一个切断阀叫根部阀。

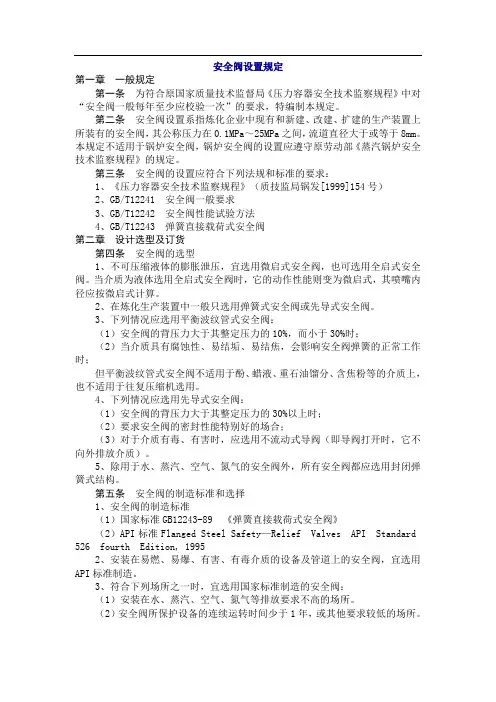

安全阀设置规定第一章一般规定第一条为符合原国家质量技术监督局《压力容器安全技术监察规程》中对“安全阀一般每年至少应校验一次”的要求，特编制本规定。
第二条安全阀设置系指炼化企业中现有和新建、改建、扩建的生产装置上所装有的安全阀，其公称压力在0.1MPa～25MPa之间，流道直径大于或等于8mm。
本规定不适用于锅炉安全阀，锅炉安全阀的设置应遵守原劳动部《蒸汽锅炉安全技术监察规程》的规定。
第三条安全阀的设置应符合下列法规和标准的要求：1、《压力容器安全技术监察规程》（质技监局锅发[1999]154号）2、GB/T12241 安全阀一般要求3、GB/T12242 安全阀性能试验方法4、GB/T12243 弹簧直接载荷式安全阀第二章设计选型及订货第四条安全阀的选型1、不可压缩液体的膨胀泄压，宜选用微启式安全阀，也可选用全启式安全阀。
当介质为液体选用全启式安全阀时，它的动作性能则变为微启式，其喷嘴内径应按微启式计算。
2、在炼化生产装置中一般只选用弹簧式安全阀或先导式安全阀。
3、下列情况应选用平衡波纹管式安全阀：（1）安全阀的背压力大于其整定压力的10%，而小于30%时；（2）当介质具有腐蚀性、易结垢、易结焦，会影响安全阀弹簧的正常工作时；但平衡波纹管式安全阀不适用于酚、蜡液、重石油馏分、含焦粉等的介质上，也不适用于往复压缩机选用。
4、下列情况应选用先导式安全阀：（1）安全阀的背压力大于其整定压力的30%以上时；（2）要求安全阀的密封性能特别好的场合；（3）对于介质有毒、有害时，应选用不流动式导阀（即导阀打开时，它不向外排放介质）。
5、除用于水、蒸汽、空气、氮气的安全阀外，所有安全阀都应选用封闭弹簧式结构。
第五条安全阀的制造标准和选择1、安全阀的制造标准（1）国家标准GB12243-89 《弹簧直接载荷式安全阀》（2）API标准Flanged Steel Safety—Relief Valves API Standard 526 fourth Edition, 19952、安装在易燃、易爆、有害、有毒介质的设备及管道上的安全阀，宜选用API标准制造。
