安全阀设计和选用

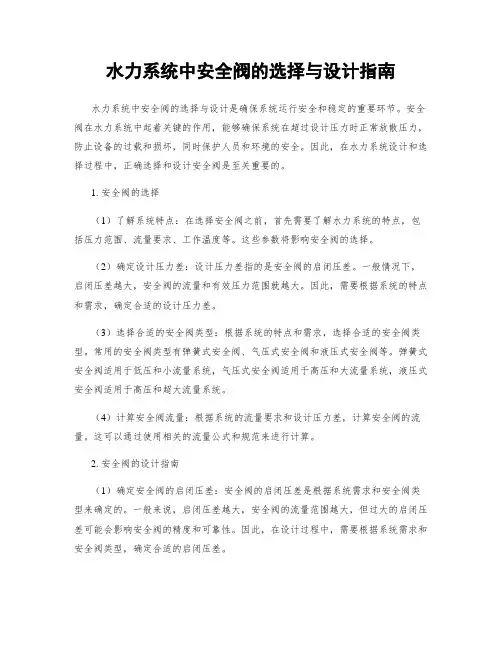

水力系统中安全阀的选择与设计指南水力系统中安全阀的选择与设计是确保系统运行安全和稳定的重要环节。

安全阀在水力系统中起着关键的作用，能够确保系统在超过设计压力时正常放散压力，防止设备的过载和损坏，同时保护人员和环境的安全。

因此，在水力系统设计和选择过程中，正确选择和设计安全阀是至关重要的。

1. 安全阀的选择（1）了解系统特点：在选择安全阀之前，首先需要了解水力系统的特点，包括压力范围、流量要求、工作温度等。

这些参数将影响安全阀的选择。

（2）确定设计压力差：设计压力差指的是安全阀的启闭压差。

一般情况下，启闭压差越大，安全阀的流量和有效压力范围就越大。

因此，需要根据系统的特点和需求，确定合适的设计压力差。

（3）选择合适的安全阀类型：根据系统的特点和需求，选择合适的安全阀类型。

常用的安全阀类型有弹簧式安全阀、气压式安全阀和液压式安全阀等。

弹簧式安全阀适用于低压和小流量系统，气压式安全阀适用于高压和大流量系统，液压式安全阀适用于高压和超大流量系统。

（4）计算安全阀流量：根据系统的流量要求和设计压力差，计算安全阀的流量。

这可以通过使用相关的流量公式和规范来进行计算。

2. 安全阀的设计指南（1）确定安全阀的启闭压差：安全阀的启闭压差是根据系统需求和安全阀类型来确定的。

一般来说，启闭压差越大，安全阀的流量范围越大，但过大的启闭压差可能会影响安全阀的精度和可靠性。

因此，在设计过程中，需要根据系统需求和安全阀类型，确定合适的启闭压差。

（2）选择合适的阀座材料：阀座材料的选择对安全阀的性能和寿命起着重要的作用。

根据系统的工作温度、流体性质和压力要求，选择合适的阀座材料。

常用的阀座材料有铜合金、不锈钢和镍合金等。

（3）确定安全阀的放散流量：安全阀的放散流量取决于系统的流量要求和设计压力范围。

根据流体特性、系统容量和流量计算公式，确定安全阀的放散流量。

确保放散流量大于系统的最大流量，以确保安全阀可以正常放散超过设计压力的流体。

安全阀计算与选型安全阀是一种重要的安全装置，用于保护设备和系统免受过高压力的损坏。

安全阀计算与选型是安装和运行安全阀之前必须进行的一项任务，以下是关于安全阀计算与选型的详细介绍。

1.安全阀计算安全阀的计算是为了确定安全阀的工作参数，确保其能够在额定条件下正常工作。

主要的计算参数包括：-流量：根据设备或系统的最大流量及规定的安全系数，计算出安全阀的额定流量。

一般采用公式：Q=K*A*√Δp，其中Q为流量，K为流量系数，A为阀门流通面积，Δp为安全阀入口和出口端的压力差。

-座密封面积：座密封面积的选择取决于流量和压力，应使其能够满足流量要求同时提供足够的座密封力。

-开启压力：根据设备或系统的最大工作压力，确定安全阀的开启压力。

开启压力一般取最大工作压力的110%到120%之间。

-排气面积：为了能够及时排除流体，减少因压力波动引起的危险，需要确定安全阀的排气面积。

-安全系数：确定安全阀的工作压力和流量时，都需要考虑安全系数。

一般来说，安全阀的开启压力应该小于工作压力的110%到120%，流量应有一定的安全系数。

2.安全阀选型安全阀的选型是根据计算结果和实际需求，在市场上选择合适的安全阀产品。

选择安全阀时需要考虑以下几个方面：-压力等级：根据设备或系统的工作压力范围选择相应的安全阀压力等级。

安全阀的压力等级应大于工作压力，以保证其可靠性和安全性。

-阀体材质：根据介质的性质和工作条件选择安全阀的阀体材质。

一般常见的材质包括铜合金、不锈钢、铸铁等。

-阀门类型：根据介质性质和工作条件选择阀门类型，包括弹簧式安全阀、先导式安全阀、座式安全阀等。

其中，先导式安全阀适用于高压差和高流量条件下。

-排气方式：根据工作要求和排气条件选择安全阀的排气方式，有侧排气、顶排气等。

-产品质量和认证：选择具备高质量和可靠性的安全阀产品，最好选择符合国际或行业相关认证标准的产品。

3.详细设计和安装在安全阀计算和选型完成后，需要进行详细的设计和安装。

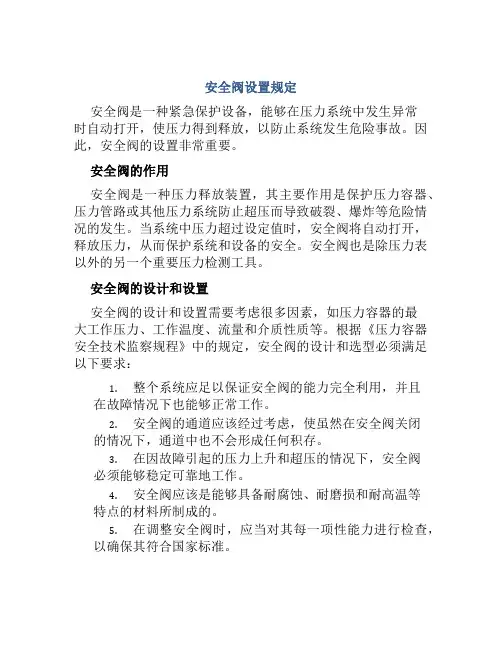

安全阀设置规定安全阀是一种紧急保护设备，能够在压力系统中发生异常时自动打开，使压力得到释放，以防止系统发生危险事故。

因此，安全阀的设置非常重要。

安全阀的作用安全阀是一种压力释放装置，其主要作用是保护压力容器、压力管路或其他压力系统防止超压而导致破裂、爆炸等危险情况的发生。

当系统中压力超过设定值时，安全阀将自动打开，释放压力，从而保护系统和设备的安全。

安全阀也是除压力表以外的另一个重要压力检测工具。

安全阀的设计和设置安全阀的设计和设置需要考虑很多因素，如压力容器的最大工作压力、工作温度、流量和介质性质等。

根据《压力容器安全技术监察规程》中的规定，安全阀的设计和选型必须满足以下要求：1.整个系统应足以保证安全阀的能力完全利用，并且在故障情况下也能够正常工作。

2.安全阀的通道应该经过考虑，使虽然在安全阀关闭的情况下，通道中也不会形成任何积存。

3.在因故障引起的压力上升和超压的情况下，安全阀必须能够稳定可靠地工作。

4.安全阀应该是能够具备耐腐蚀、耐磨损和耐高温等特点的材料所制成的。

5.在调整安全阀时，应当对其每一项性能力进行检查，以确保其符合国家标准。

通过以上规定可以看出，安全阀在设计和设置时需要严格遵循国家规定，以保证其安全性和可靠性。

安全阀的设置参数安全阀设置参数的选择需要根据压力容器和管路所在的位置以及设备所处的工况等因素进行权衡。

以下是安全阀设置参数的具体介绍：1. 设计压力安全阀的设计压力是指压力容器可以承担的最大工作压力。

根据国家标准要求，安全阀的设计压力应该总是小于容器的允许工作压力，通常是容器工作压力的110%~120%。

设计压力是安全阀设置的重要参数，对于压力容器的安全运行具有重要作用。

2. 排放能力安全阀的排放能力是指安全阀在规定的排放条件下可以排放的气体或液体的能力。

在安全阀的选择和设置中，排放能力也是非常重要的参数之一。

排放能力越大，安全阀作用的范围就越广泛。

3. 设计温度安全阀的设计温度是指安全阀在工作过程中所能承受的最高温度，也是安全阀选型时需要考虑的重要参数。

安全阀的设计及选型安全阀是一种安全保护装置，用于控制和调节容器内压力，以避免容器因过压而发生破裂事故。

在工业生产中，安全阀的设计和选型对于保障设备和人员的安全至关重要。

下面将从设计要求、选型依据和安全阀的类型等方面进行详细介绍。

一、设计要求：1.安全阀的设计要满足国家标准和相关法规的要求，并获得相应的认证和检验。

2.安全阀的承受压力、流量和温度等参数要符合容器和工艺流程的要求。

3.安全阀的结构要合理，可靠性要高，工作稳定，响应迅速，具备自调节功能。

4.安全阀要方便安装、调节和维护，具备可靠的密封性能和防腐蚀能力。

二、选型依据：1.容器的工作压力和设计压力：安全阀的承受压力必须大于或等于容器的工作压力，并考虑到容器的设计压力，以确保安全阀在任何工作条件下都能正常开启。

2.流体性质和流量要求：安全阀的流量要满足制定的标准和容器的工艺要求。

流体性质可以影响安全阀的材料选择和工作参数的设定。

3.温度要求：安全阀的材料选择要能够耐受容器内的高温，并确保在高温条件下仍然能正常工作。

4.安全阀的响应时间：不同的工艺要求对响应时间有着不同的要求，选型时需要根据具体工艺要求进行选择。

5.安全阀的材料和密封性能：安全阀的材料要和容器内介质相适应，同时要具备良好的密封性能，以确保逃逸的气体不会造成安全隐患。

三、安全阀的类型：1.弹簧式安全阀：通过弹簧预先设定压力值，当容器内压力超过设定值时，弹簧会弹起，释放压力，实现减压。

2.阳平衡安全阀：利用阀盖上的阳平衡活塞来平衡容器内部和外部的压力，当容器内压力超过设定值时，活塞会自动打开，释放压力。

3.超静态安全阀：适用于需要非常高精度的流量调节和控制的场合，能够在高压差下实现稳定的流量调节。

4.调压安全阀：适用于需要同时进行压力调节和安全防护的场合，通过调整安全阀的调压装置，达到设定的压力值。

四、安全阀的选型及注意事项：1.根据容器的工作压力和设计压力，选择合适的承压范围和额定流量的安全阀。

安全阀选用一般规则一概念：1、安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。

其动作可靠性和性能好坏直接关系到设备和人身的安全，并与节能和环境保护紧密相关。

而有的用户和设计部门在选型时，总是选错型号。

为此本文对安全阀的选用加以分析。

2、安全阀的定义：所谓安全阀广义上讲包括泄放阀，从管理规则上看,型封闭带板手全启式安全阀，直接安装在蒸汽锅炉或一类压力容器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。

安全阀与泄放阀在结构和性能上很相似，二者都是在超过开启压力时自动排放内部的介质，以保证生产装置的安全。

由干存在这种本质上类似性，人们在使用时，往往将二者混同，另外，有些生产装置在规则上也规定选用哪种均可。

因此，二者的不同之处往往被忽视。

从而也就出现了许多问题。

如果要将安全阀与泄放阀二者作出比较明确的定义，则可按照《ASME锅炉及压力容器规范》第一篇中所阐述的定义来理解：（l）安全阀（Safety Valve）一种由阀前介质静压力驱动的自动泄压装置。

其特征为具有突开的全开启动作。

用于气体或蒸汽的场合。

（2）泄放阀（Relief Valve），又称溢流阀一种由阀前介质静压力驱动的自动泄压装置。

它随压力超过开启力的增长而按比例开启。

主要用于流体的场合。

（3）安全泄放阀（Safet Relief Valve），又称安全溢流阀一种由介质压力驱动的自动泄压装置。

根据使用场合不同既适用作安全阀也适用作泄放阀。

以日本为例，给安全阀和泄放阀作出明确定义的比较少，一般用作锅炉这类大型贮能压力容器的安全装置称之为安全阀，安装在管道上或其他设设施上的称之为泄放阀。

不过，若按日本通产省的《火力发电技术标准》的规定看，设备上安全保障的重要部分，指定使用安全阀，如锅炉、过热器、再热器等。

而在减压阀的下侧需要与锅炉和涡轮机相接的场合，都需要安装泄放阀或安全阀。

如此看，安全阀要求比泄放阀更具可靠性。

安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门，即当压力超过指定的值时，阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道。

安全阀用在锅炉、压力容器等受压设备上作为超压保护装置。

当被保护设备内介质压力异常升高达到规定值时，阀门自动开启，继而全量排放，以防止压力继续升高，当压力降低到另一规定值时，自动关闭。

1 安全阀的设置凡属下列情况之一的容器必须安装安全阀：1、独立的压力系统（有切断阀与其它系统分开）。

该系统指全气相、全液相或气相连通。

2、容器的压力物料来源处没有安全阀的场合。

3、设计压力小于压力来源处的压力的容器及管道。

4、容积式泵和压缩机的出口管道。

5、由于不凝气的累积产生超压的容器。

6、加热炉出口管道上如设有切断阀或控制阀时，在该阀上游应设置安全阀。

7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。

8、液体因两端阀门关闭而产生热膨胀的部位。

9、凝气透平机的蒸汽出口管道。

10、某些情况下，由于泵出口止回阀的泄漏，则在泵的入口管道上设置安全阀。

《石油化工企业设计防火规范》的规定，在不正常条件下，可能超压的下列设备应设安全阀：1、顶部操作压力大于的压力容器。

2、顶部操作压力大于的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外）。

3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上，应设安全阀。

安全阀的放空管应接至泵入口管道上，并宜设事故停车联锁装置（如设备本身已有安全阀者除外）。

4、凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时，上述机泵的出口管道需设安全阀。

以上管道有可能由于火灾、操作故障或停水、停电等造成管道内压力超过设计压力而发生爆炸事故，故应设置安全阀或其他安全措施。

5、可燃气体或液体受热膨胀，可能超出设计压力的设备。

6、在两端有可能关闭，而导致升压的液化烃管道上，应设安全阀或采取其他安全措施。

安全阀的设计及选型一、安全阀的基本概念安全阀是一种与压力容器、管道、锅炉等相关的设备，当压力超过规定值时，能够自动开启并排放相应的压力以保障被保护的设备的安全。

在很多工业领域中，安全阀都是不可或缺的。

例如，在石油化工、钢铁、电力、航空航天等行业，安全阀对于安全生产起着重要的作用。

安全阀的机构常见有弹簧式、重锤式和液压式三种。

其中，弹簧式安全阀的最大特点是结构简单，易于维护和更换。

重锤式安全阀则通过重锤的作用，利用重力低于弹簧力的特点实现开启。

液压式安全阀的开启则是由液体的压力实现的。

该三种机构中，弹簧式安全阀用的最广泛，因此本文以弹簧式安全阀为例讲解其设计及选型。

二、安全阀的设计1. 弹簧的选用在弹簧式安全阀的设计中，弹簧是一个至关重要的部件。

正确选择合适的弹簧，能够确保安全阀的开启压力在规定范围内，保障被保护设备的安全运行。

在纯粹的安全阀设计中，弹簧的选取通常采用试算法。

按照试算结果选择弹簧后，要进行试制和试验以验证结果的正确性。

并且在弹簧的选取中，还要考虑弹簧的寿命和工作温度等因素。

如果是在改造安全阀或更换弹簧的情况下，应先了解设备的工作条件和特点等相关参数，再根据弹簧的特性进行选择，避免对被保护设备造成不良影响。

2. 排放容积的计算在设计安全阀时，要考虑到排放容积的大小。

排放容积是指在安全阀开启后，放出的介质所需要的空间。

如果排放容积太小，则在安全阀开启后，介质排放不畅或无法排放，会对设备造成较大的损害。

在计算排放容积时，应根据设备的特点和工况条件进行综合分析计算，以确保安全阀按照要求工作。

具体方法有使用计算公式或进行数值模拟等。

3. 设计弹簧腔设计弹簧腔时，应根据弹簧的选用和计算排放容积确定弹簧腔的尺寸。

一般来说，弹簧腔的尺寸不得过小，否则会影响弹簧的弹性，使安全阀开启压力偏低。

在设计弹簧腔时，还要考虑弹簧腔的通气条件。

弹簧腔通气不良，会影响安全阀的正常工作，增大设备的安全风险。

因此，在设计时要充分考虑弹簧腔的通气条件，保证其通气自由。

安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门，即当压力超过指定的值时，阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道。

安全阀用在锅炉、压力容器等受压设备上作为超压保护装置。

当被保护设备内介质压力异常升高达到规定值时，阀门自动开启，继而全量排放，以防止压力继续升高，当压力降低到另一规定值时，自动关闭。

1 安全阀的设置1.1 凡属下列情况之一的容器必须安装安全阀：1、独立的压力系统（有切断阀与其它系统分开）。

该系统指全气相、全液相或气相连通。

2、容器的压力物料来源处没有安全阀的场合。

3、设计压力小于压力来源处的压力的容器及管道。

4、容积式泵和压缩机的出口管道。

5、由于不凝气的累积产生超压的容器。

6、加热炉出口管道上如设有切断阀或控制阀时，在该阀上游应设置安全阀。

7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。

8、液体因两端阀门关闭而产生热膨胀的部位。

9、凝气透平机的蒸汽出口管道。

10、某些情况下，由于泵出口止回阀的泄漏，则在泵的入口管道上设置安全阀。

1.2 《石油化工企业设计防火规范》的规定，在不正常条件下，可能超压的下列设备应设安全阀：1、顶部操作压力大于0.07MPa的压力容器。

2、顶部操作压力大于0.03MPa的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外）。

3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上，应设安全阀。

安全阀的放空管应接至泵入口管道上，并宜设事故停车联锁装置（如设备本身已有安全阀者除外）。

4、凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时，上述机泵的出口管道需设安全阀。

以上管道有可能由于火灾、操作故障或停水、停电等造成管道内压力超过设计压力而发生爆炸事故，故应设置安全阀或其他安全措施。

5、可燃气体或液体受热膨胀，可能超出设计压力的设备。

第1篇一、引言安全阀作为一种重要的安全保护装置，广泛应用于各种压力容器、管道、设备等场合。

它能够在系统压力超过预定值时自动开启，释放多余的压力，从而防止设备损坏、爆炸等事故的发生。

为了确保安全阀的可靠性和安全性，国家相关法规和标准对安全阀的设计、制造、检验等方面进行了详细规定。

本文将重点介绍安全阀的设计规定。

二、安全阀设计的基本原则1. 符合国家标准和行业标准：安全阀的设计应遵循国家相关法规和标准，如《压力容器安全技术监察规程》、《安全阀通用技术条件》等。

2. 确保可靠性：安全阀在设计过程中，应充分考虑其结构、材料、制造工艺等因素，确保在规定的使用条件下，安全阀能够可靠地开启和关闭。

3. 适应性强：安全阀应具有良好的适应性和通用性，能够适用于不同介质、不同压力等级、不同温度范围等不同工况。

4. 操作方便：安全阀的设计应便于操作和维护，便于用户在使用过程中对安全阀进行检查和调整。

5. 经济合理：在满足安全可靠的前提下，安全阀的设计应尽量降低成本，提高经济效益。

三、安全阀设计的主要参数1. 公称压力：安全阀的公称压力是指安全阀所能承受的最大压力，通常以MPa表示。

2. 公称直径：安全阀的公称直径是指安全阀阀座直径，通常以mm表示。

3. 整定压力：整定压力是指安全阀在规定条件下自动开启的压力值，通常以MPa表示。

4. 回座压力：回座压力是指安全阀在开启后，关闭时的压力值，通常以MPa表示。

5. 压力范围：安全阀的压力范围是指安全阀所能承受的最大压力与最小压力之间的差值。

6. 额定流量：额定流量是指安全阀在整定压力下，单位时间内通过安全阀的最大流量。

四、安全阀设计的主要结构1. 阀体：阀体是安全阀的主要承压部件，通常采用碳钢、不锈钢等材料制造。

2. 阀座：阀座是安全阀的密封部件，通常采用不锈钢、合金钢等材料制造。

3. 阀瓣：阀瓣是安全阀的主要开启部件，通常采用不锈钢、合金钢等材料制造。

4. 支撑结构：支撑结构用于支撑阀瓣，确保阀瓣在开启和关闭过程中保持稳定。

安全阀选型标准一、设计压力与操作压力在选择安全阀时，首先需要考虑的是设计压力与操作压力。

设计压力是设备或系统所能承受的最大压力，而操作压力则是在正常运行过程中系统所承受的压力。

安全阀的设定压力必须介于这两者之间，以确保在设备或系统超压时能够及时动作，保护系统安全。

二、开启压力与回座压力开启压力是指安全阀开始开启时的压力，而回座压力是指安全阀关闭后，再次开启前的压力。

选择合适的开启压力和回座压力，对于确保安全阀的灵敏度和防止频繁动作至关重要。

三、工况应用的背压背压是指安全阀出口端的压力。

背压的大小会直接影响安全阀的性能和动作特性。

因此，在选择安全阀时，需要充分考虑工况下的背压情况，选择适合的安全阀类型。

四、材料与温度适应性安全阀的材料和温度适应性也是选型过程中的重要考虑因素。

不同的材料和结构对温度的适应性不同，需要根据实际工况下的温度范围选择合适的安全阀材料和结构。

五、介质性质与分类介质性质是指安全阀所承受的气体或液体的性质，如腐蚀性、毒性、易燃性等。

根据介质的性质，需要选择不同材质和结构的安全阀，以确保安全阀在恶劣环境下仍能正常工作。

六、工艺系统了解在选择安全阀时，需要对工艺系统有充分的了解。

包括系统的工艺流程、压力波动范围、介质流动状态等。

只有对工艺系统有深入的了解，才能选择出最适合的安全阀类型和参数。

七、流量处理能力流量处理能力是指安全阀在超压时能够排放的流量。

选择合适的流量处理能力，可以确保在超压情况下，安全阀能够及时排放多余的介质，防止设备或系统受到损坏。

八、最高温度限制最高温度限制是指安全阀在正常工作条件下所能承受的最高温度。

在选择安全阀时，需要充分考虑工况下的最高温度，以确保安全阀在高温环境下仍能正常工作。

综上所述，安全阀的选型需要综合考虑多个因素，包括设计压力与操作压力、开启压力与回座压力、工况应用的背压、材料与温度适应性、介质性质与分类、工艺系统了解、流量处理能力以及最高温度限制等。

1. 概述1.1 安全阀的功能安全阀是靠入口介质静压驱动，在出现工况不正常或事故时开启，排出一定数量介质，以防止被保护设备或系统内的压力超过预定的安全值。

当压力恢复接近正常后，安全阀自行关闭，阻止介质继续流出。

1.2 安全阀分类可按以下三种方法分类:1.2.1按国家标准《安全阀的一般要求，GB12241-89》分类A、直接荷载式一种直接用机械载荷加重锤、弹簧等克制阀瓣下介质压力所产生作用力的安全阀；B、带动力辅助装置式系一专用安全阀类型，在阀杆处加一个动力辅助装置，如果需要，可在低于正常开启压力下开启，不适用于炼厂；C、带补充载荷式该安全阀系一专用类型，在阀杆处加一向下外力，在达到开启压力前，始终保持有一增强密封的附加力，不适用于炼厂；D、先导式先导式是由一个导阀排出的介质来控制主阀开启的安全阀，有活塞式和隔膜式两种根本类型。

活塞式由装浮动活塞的主阀和一个导阀构成，活塞的顶部有效面积大于底部有效面积。

当主阀关闭时，底部承受系统的压力，其顶部有一气室，通过导管与入口系统相通，顶部同样受系统的压力。

由于顶部面积较底部大，因而主阀被紧紧地压在阀座上。

系统压力升高到定压时，导阀开启，将顶部气室介质排出，压力降低，当主阀底部压力能克制顶部压力时，主阀开启，工艺介质流过主阀排至泄压系统或大气。

系统压力降低到接近正常操作压力时，导阀关闭，气室压力上升，从而关闭主阀。

膈膜式与活塞式的机能相似，只是活塞用柔性隔膜和阀盘组成的整体所取代。

在定压下，隔膜顶部放空，主阀开启，压力恢复到接近正常状态时，隔膜重新充压，主阀关闭。

先导式安全阀可用于各种工况，但由于其价格过高，一般宜用于背压超过30%定压和腐蚀性介质或易堵塞阀孔的介质等工况。

1.2.2按阀片开启高分类A、全启式h≥1/4d oh—开启高度，cm;d o—喷嘴直径，cm。

由于全启式与微启式的性能不同，按全启式方法计算出的泄放面积不可用一样的微启式泄放面积代用。

全启式安全阀一般用于排放介质为气体的条件下，当到达开启压力时瞬时全启。

安全阀的选用标准一、设计压力选用安全阀时，首要考虑的是系统的设计压力。

安全阀的额定排放压力必须高于或等于系统的最大工作压力，以确保在系统超压时能够可靠地开启并排放过量的压力。

二、工作介质不同的工作介质对安全阀的选材和结构有不同的要求。

如腐蚀性介质需要选择耐腐蚀的材料，易结晶介质需要考虑防堵措施等。

三、设计温度安全阀的设计温度应适应工作环境的温度范围。

在高温环境下，需要选择耐高温的材料和密封结构；在低温环境下，需考虑材料的低温脆性和密封件的耐低温性能。

四、蒸汽锅炉/管道对于蒸汽锅炉和管道系统，应选用合适的安全阀，以确保在系统超压时能够及时排放蒸汽，防止事故发生。

五、液体介质对于液体介质，安全阀的选用应考虑液体的性质和流动性。

对于易挥发、易燃易爆的液体，应选用快速动作的安全阀，以减少事故的发生。

六、高压给水在高压给水系统中，安全阀的选用应满足系统对压力和温度的要求，同时要考虑到防止水锤破坏的措施。

七、气体介质对于气体介质，安全阀的选用应考虑气体的压缩性和毒性。

对于有毒易燃气体，应选用具有防爆和防泄漏功能的安全阀。

八、E级蒸汽锅炉对于E级蒸汽锅炉，应选用符合相关标准和规范的安全阀，以确保锅炉的安全运行。

九、大口径/高压系统在大口径和高压系统中，安全阀的选用应考虑其承压能力和排放能力。

同时，应确保安全阀的启闭灵活，避免卡涩和泄漏现象。

十、液化气槽车/贮罐对于液化气槽车和贮罐，应选用适用于低温介质和高压环境的安全阀。

同时，应考虑到防止泄漏和防止火灾的措施。

十一、油罐顶部在油罐顶部安装的安全阀应选用防爆型，以防止因超压引起的火灾和爆炸事故。

十二、井下排水/天然气对于井下排水和天然气系统，应选用适用于恶劣环境的安全阀。

同时，应考虑到防止泄漏和防止中毒的措施。

十三、液化石油气站在液化石油气站中，应选用具有防爆、防火和防泄漏功能的安全阀，以确保站场的安全运行。

十四、负压系统对于负压系统，应选用具有防止真空破坏功能的安全阀，以确保系统的稳定运行。

2024年安全阀的正确使用、选型和定压
1. 安全阀的正确使用
- 安装位置：安全阀应安装在需要保护的系统或设备的最高点，确保在有需要时能够及时排放过压或过热的介质。

- 检查和维护：定期检查和维护安全阀，确保其正常工作。

包括清洁阀体及密封面、检查弹簧和活塞是否正常、检查排放通道是否畅通等。

- 预防堵塞：安全阀的排放通道应预防堵塞，并保证排放的介质不会对其他设备或人员产生危害。

- 避免过大的负荷：安全阀的定压应根据系统的需求和工作压力来确定，避免过大的负荷导致安全阀无法正常工作。

2. 安全阀的选型
- 根据介质：选择适合介质的安全阀，包括介质的性质、温度、压力等因素。

- 根据流量：根据系统的流量确定安全阀的流量要求，以确保安全阀能够有效地排放过压介质。

- 根据压力：确定安全阀的额定压力，以保证安全阀在介质压力超过额定压力时能够及时打开。

3. 安全阀的定压
- 系统需求：根据系统的工作压力需求，选择合适的安全阀定压值。

- 调整：安装后，根据实际需求或通过调整弹簧的张紧度来调整安全阀的定压值。

- 测试和验证：安装完成后进行测试和验证，确保安全阀在超过定压值时能够正常打开并排放介质。

以上是一般关于安全阀使用、选型和定压的信息。

具体的使用、选型和定压要根据实际情况和相关标准来确定。

建议您在实际操作中遵循相关的安全准则和指南，以确保系统的安全运行。

安全阀最详细资料安全阀是起着安全保障作用的一种重要管道阀门，通常用于控制管道内的压力，以免过高的压力损毁管道或使其爆炸。

安全阀的选用，必须根据管道的压力、介质、温度、流量等参数进行合理的计算和设计，否则可能会带来严重的后果。

本文就安全阀具体的参数和选用做详细说明。

1. 安全阀组成安全阀主要由主体、弹簧、锥阀、导向套、把手、阀盖等部位组成。

它们的结构和材料必须符合要求，以确保安全阀能够正常工作。

2. 安全阀参数（1）额定压力：安全阀在正常工作时能承受的最大压力值。

（2）材料：安全阀主体和阀盖的材料通常选用铸钢或铸铁，而锥阀的材料通常是不锈钢等材料。

（3）流量系数：安全阀通过的流量与管道压差的比值，是安全阀流量控制的重要参数。

不同类型的安全阀在相同的条件下具有不同的流量系数。

（4）最高工作温度：安全阀的工作温度应在可接受范围内。

如果温度过高，材料可能会失效或损坏。

（5）校准压力：安全阀在出厂时经过一定的校准，以确保其调节压力的准确性。

（6）防止过度开启时的设计：如果阀门在压力过高的情况下意外开启，可能会引起爆炸等严重后果。

因此，安全阀必须具备防止过度开启的设计。

（7）设定压力：安全阀的设定压力是安全阀能够准确工作的关键参数。

过低的设定压力可能导致安全阀无法正常控制压力，过高的设定压力则会影响安全阀的寿命。

3. 安全阀选用（1）根据压力和流量计算：安全阀的选用一定要根据管道的压力和流量参数进行计算。

通常情况下，应低估管道参数，以确保安全阀能够正常工作。

（2）根据介质选择：不同的介质对安全阀的材料要求不同，因此在选择安全阀时需要考虑介质的特点。

例如，如果管道传输的是腐蚀性液体，应选择能够承受腐蚀的特殊材料。

（3）根据使用场景选择：不同的使用场景对安全阀的参数和特点具有不同的要求。

例如，某些场景下需要选择封闭式安全阀，以防止介质泄漏。

（4）根据相关标准选择：安全阀在设计和生产过程中需要严格按照相应的标准进行，因此在选用安全阀时也需要遵循相应的标准。

安全阀的设计和选型考虑因素安全阀是一种重要的安全设备，用于防止压力容器、管道等设备发生超压事故。

正确的设计和选型安全阀对于保护人员和设备的安全至关重要。

本文将讨论安全阀的设计和选型时需要考虑的因素。

1. 设计压力和流量特性在设计安全阀时，首要考虑的是应用场景的设计压力和流量特性。

设计压力通常指的是工作压力的1.1-1.15倍，以确保足够的安全系数。

流量特性则是指在超压情况下，安全阀能够通过足够的流量释放压力。

因此，设计时需要考虑流量系数、流体特性和管道直径等因素。

2. 温度和介质性质上述设计和选型因素需要进一步考虑介质的温度和性质。

介质的温度将直接影响到安全阀的材料选择和密封性能。

高温介质可能需要使用耐高温合金材料，而低温介质可能需要考虑低温下的材料脆裂性。

介质的性质（如气体、液体或蒸汽）也会影响到阀门的选型。

3. 安全阀的类型和工作原理根据应用场景的不同，安全阀可以选择不同的类型和工作原理。

常见的安全阀类型有弹簧式和负荷式两种。

弹簧式安全阀以弹簧的预设力为基础，当压力超过设定值时，弹簧开始迅速松弛，从而释放压力。

负荷式安全阀则通过受力面积和负荷平衡来控制阀门的开启。

在选型时，需要考虑应用场景的需求和安全要求，选择最适合的类型和工作原理。

4. 安全阀的材料和制造要求安全阀的材料和制造要求直接关系到设备的可靠性和耐久性。

常见的材料包括铜、不锈钢、合金钢等。

根据介质的特性，需要选择具有耐腐蚀性、耐热性和耐高压性的材料。

制造要求包括工艺精度、焊接质量和密封性能等。

应确保安全阀制造符合相关标准和规范，以确保安全阀的性能稳定可靠。

5. 定期维护和检修安全阀在使用过程中需要定期的维护和检修，以确保其可靠性和稳定性。

定期维护包括清洁内部部件、检查弹簧预紧力、更换密封件等。

检修时需要检查阀门是否损坏、是否存在泄漏等问题。

根据相关标准和规范，制定维护和检修计划，并建立相应的记录。

总之，安全阀的设计和选型考虑因素涵盖了设计压力和流量特性、温度和介质性质、阀门类型和工作原理、材料和制造要求以及定期维护和检修等方面。
