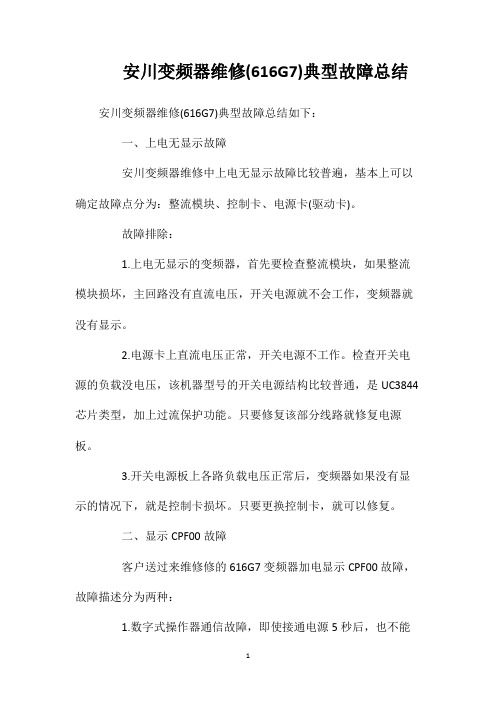

安川变频器维修(616G7)典型故障总结安川变频器维修(616G7)典型故障总结如下:一、上电无显示故障安川变频器维修中上电无显示故障比较普遍,基本上可以确定故障点分为:整流模块、控制卡、电源卡(驱动卡)。
故障排除:1.上电无显示的变频器,首先要检查整流模块,如果整流模块损坏,主回路没有直流电压,开关电源就不会工作,变频器就没有显示。
2.电源卡上直流电压正常,开关电源不工作。
检查开关电源的负载没电压,该机器型号的开关电源结构比较普通,是UC3844芯片类型,加上过流保护功能。
只要修复该部分线路就修复电源板。
3.开关电源板上各路负载电压正常后,变频器如果没有显示的情况下,就是控制卡损坏。
只要更换控制卡,就可以修复。
二、显示CPF00故障客户送过来维修修的616G7变频器加电显示CPF00故障,故障描述分为两种:1.数字式操作器通信故障,即使接通电源5秒后,也不能和数字式操作器通信。
2.CPU的外部RAM不良。
故障排除:先更换操作面板,确定是不是操作面板的故障。
如果是操作面板损坏,就更换操作面板,然后变频器开机运行。
其次看操作面板和控制卡之间的连接是否可靠,如果可靠,那么就不是连接件损坏。
最后确认是控制卡损坏。
技术服务中心接收到此类故障变频器基本上是控制卡损坏,只要修复控制卡上的周边线路或者是更换控制卡,就可以排除故障。
三、显示OH故障故障描述:散热片过热,变频器散热片的温度超过了L8-02的设定值。
故障排除:首先检查将变频器电源送上,观察散热风机是否正常运行,如果风机不运行,那么就是风机损坏导致。
其次如果风机运行正常,那么就要检查电源卡(驱动卡)上的温度检查回路工作是否正常。
四、显示VCF故障故障描述:该故障在安川616G7说明书没有说明。
故障排除:该故障目前从我们公司的维修经验总结,是直流电压检测故障或者是驱动线路损坏。
直流电压采样后经过检测回路,如果出现故障会显示OU,UU,或者是VCF故障。
安川变频器故障维修代码安川E100变频器故障维修代码LT-2电容器维护时期主回路及控制回路的电容器达到了维护时期。
仅在 H2-?? = 2F 时输出轻故障。
LT-3冲击电流防止继电器维护时期冲击电流防止继电器达到了维护时期。
仅在 H2-?? = 2F 时输出轻故障。
LT-4IGBT 维护时期(50%)IGBT 的维护时期达到了 50%。
仅在 H2-?? = 2F 时输出轻故障。
oH散热片过热变频器散热片的温度超过 90 ~100°C (根据变频器容量而异)oH2变频器过热预警从多功能接点输入端子(S1 ~S8)输入了“变频器过热预警oH2”(设定为 H1-?? = B 时)oH3电机过热从多功能模拟量输入(H3-02 或 H3-10 = E)输入的电机过热信号超过了警报检出值oL3过转矩 1超过 L6-02(过转矩/转矩不足检出值 1)设定的电流值并持续超过了 L6-03(过转矩/转矩不足检出时间1)规定的时间ov主回路过电压未输入运行指令(变频器停止状态)时主回路直流电压超过过电压检出值200V 级∶约 410V400V 级∶约 820V (E1-01 < 400 时,为 740V)PASS MEMOBUS 通信测试模式正常结束rUn运行中输入 2 电机切换指令运行中进行了电机切换。
SEMEMOBUS 通信测试模式故障运行中进行了 MEMOBUS 通信测试TrPCIGBT 维护时期(90%)IGBT 的维护时期达到了 90%。
仅在 H2-?? = 10 时输出轻故障。
UL3转矩不足 1低于L6-02 (过转矩/转矩不足检出值1)设定的电流值并持续超过了 L6-03 (过转矩/转矩不足检出时间 1)规定的时间Uv主回路欠电压未输入运行指令(变频器停止中)时,会出现以下状况。
· 主回路直流电压低于 L2-05 (主回路欠电压(Uv)检出值)的设定值· 变频器内部的冲击电流控制用接触器被打开· 控制电源为欠电压voF输出电压检出故障检出输出电压故障WrUn等待运行已发出运行指令,变频器等待着开始运行电机。
「安川变频器故障的查找分析排除」安川变频器是一种广泛应用于工业控制系统中的电子设备,用于调节和控制电动机的转速和转矩。
然而,由于各种原因,安川变频器可能会出现故障。
因此,本文将介绍安川变频器故障的查找、分析和排除方法。
一、故障查找1.观察指示灯:安川变频器上通常有多个指示灯,通过观察指示灯的状态,可以初步判断是否存在故障。
比如,如果指示灯闪烁或者显示异常,通常表示设备存在问题。
2.检查电源:首先检查安川变频器的电源供应是否正常,包括输入电压是否稳定、电源线是否连接紧固等。
如果电源供应不稳定可能会导致变频器无法正常工作。
3.检查连接线路:检查安川变频器的连接线路是否正确连接和电缆是否正常。
如果线路接触不良或电缆损坏,会导致变频器无法正常接收和发送信号,从而造成故障。
4.使用示波器检测信号:借助示波器可以检测安川变频器的输入和输出信号,从而查找故障。
比如,可以检测输入电压、输出电压、频率和脉冲等信号是否正常。
如果信号异常,那么很可能存在故障。
5.使用故障诊断软件:安川变频器通常配备有故障诊断软件,可以通过软件对设备进行故障诊断和排错。
软件可以读取设备的故障代码和相关参数,帮助确定故障原因。
二、故障分析1.故障代码解读:安川变频器发生故障时通常会显示相应的故障代码。
通过查阅设备的技术手册或者使用故障诊断软件,可以对故障代码进行解读,了解故障的性质和原因。
2.故障记录:在变频器故障发生时,及时记录故障发生的时间、故障代码、工作状态等信息。
这样可以为故障分析提供参考依据,并帮助判断故障是否具有规律性。
3.故障分布图:根据故障记录和相关参数,可以绘制故障分布图。
通过观察故障分布图,可以发现故障发生的规律和趋势,从而判断故障的原因。
三、故障排除1.更换部件:如果确定一些部件存在问题,可以尝试更换该部件。
比如,检测到电容器损坏,可以更换新的电容器来修复故障。
2.调整参数:安川变频器通常具有多种参数设置,通过调整参数的值可以实现不同的控制效果。
安川变频器故障的查找分析排除安川变频器是一种广泛应用于工业控制系统中的电气设备。
当变频器发生故障时,即使整个系统的运行也会受到影响。
因此,对于变频器故障的查找、分析和排除是非常重要的。
下面将详细介绍安川变频器故障的查找、分析和排除方法。
一、查找故障1.检查电源供应:首先需要检查变频器的电源供应。
确保供电是否正常且稳定。
如果供电出现问题,可以检查电源连接线路、熔断器、开关和电缆,确保它们没有松动或损坏。
2.检查控制信号:然后需要检查变频器的控制信号。
可以用示波器检测各个控制信号的波形,并与正常波形进行比较。
如果控制信号异常,可以检查控制信号线路、接口卡和控制器,确保它们没有问题。
3.检查运行参数:接下来需要检查变频器的运行参数。
可以通过变频器的显示屏查看相关参数是否设置正确。
如输入电压、频率、输出电压、频率、电流等。
如果参数设置错误,可以重新设置正确的参数。
4.检查机械部件:还需要检查与变频器连接的机械部件。
例如电机、传动装置等。
可以检查电机是否正常工作,传动装置是否松动或损坏等。
如果发现问题,可以修理或更换相关部件。
二、分析故障1.故障现象:在查找故障后,需要对故障现象进行分析。
根据故障现象的表现,可以初步判断故障的类型。
例如是否是电源故障、控制信号故障还是参数设置错误等。
2.故障原因:根据故障现象进行分析后,需要继续深入分析故障的原因。
可以参考变频器的用户手册、技术规范和故障码表等相关资料,了解可能的故障原因。
三、排除故障1.维修方法:根据故障原因的分析结果,可以采取相应的维修方法进行故障排除。
例如修复电源线路、更换控制器、重新设置参数等。
2.测试与验证:在排除故障后,需要进行相应的测试和验证。
例如检测电压、频率、电流等参数是否正常,检查机械部件是否正常工作等。
3.预防措施:排除故障后,还需要采取相应的预防措施,以避免类似的故障再次发生。
例如定期检查设备、进行维护和保养等。
综上所述,安川变频器故障的查找、分析和排除需要综合考虑电源供应、控制信号、运行参数和机械部件等方面的问题。

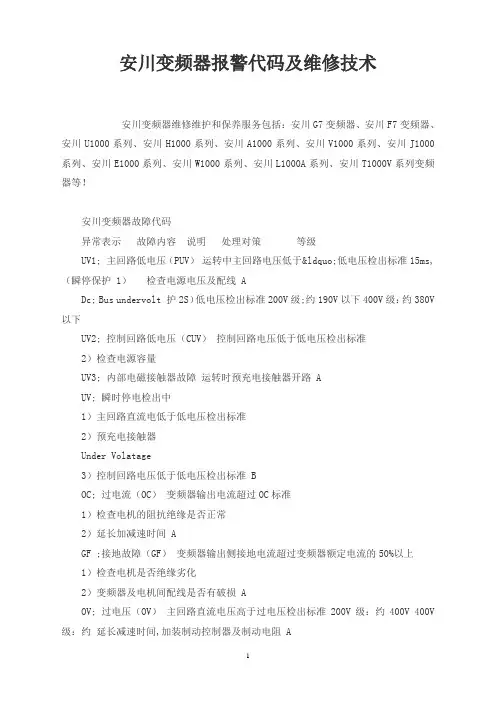

安川变频器报警代码及维修技术安川变频器维修维护和保养服务包括:安川G7变频器、安川F7变频器、安川U1000系列、安川H1000系列、安川A1000系列、安川V1000系列、安川J1000系列、安川E1000系列、安川W1000系列、安川L1000A系列、安川T1000V系列变频器等!安川变频器故障代码异常表示故障内容说明处理对策等级UV1; 主回路低电压(PUV)运转中主回路电压低于“低电压检出标准15ms,(瞬停保护 1)检查电源电压及配线 ADc; Bus undervolt 护2S)低电压检出标准200V级;约190V以下400V级:约380V 以下UV2; 控制回路低电压(CUV)控制回路电压低于低电压检出标准2)检查电源容量UV3; 内部电磁接触器故障运转时预充电接触器开路 AUV; 瞬时停电检出中1)主回路直流电低于低电压检出标准2)预充电接触器Under Volatage3)控制回路电压低于低电压检出标准 BOC; 过电流(OC)变频器输出电流超过OC标准1)检查电机的阻抗绝缘是否正常2)延长加减速时间 AGF ;接地故障(GF)变频器输出侧接地电流超过变频器额定电流的50%以上1)检查电机是否绝缘劣化2)变频器及电机间配线是否有破损 AOV; 过电压(OV)主回路直流电压高于过电压检出标准200V级:约400V 400V 级:约延长减速时间,加装制动控制器及制动电阻 ASC ;负载短路(SC)变频器输出侧短路检查电机的绝缘及阻抗是否正常 APUF; 保险丝断(FI)1)主回路晶体模块故障2)直流回路保险丝熔断1)检查晶体模块是否正常 ADC; Bus Fuse open2)检查负载侧是否有短路,接地等情形OH ;散热座过热(OH1)晶体模块冷却风扇的温度超过允许值检查风扇功能是否正常,及周围是否在额定温度内 AOL1 ;电机过负载(OL1)输出电流超过电机过载容量减小负载 AOL2; 变频器过负载(OL2)输出电流超过变频器的额定电流值150%1分钟减少负载及延长加速时间 APF 输入欠项 1)变频器输入电源欠相2)输入电压三相不平衡1)检查电源电压是否正常 A2)检查输入端点螺丝是否销紧LF; 输出欠项变频器输出侧电源欠相1)检查输出端点螺丝及配线是否正常 A2)电机三相阻抗检查RR; 制动晶体管异常制动晶体管动作不良变频器送修 ARH 制动控制器过热制动控制器的温度高于允许值检查制动时间与制动电阻使用率 AOS; 过速度(OS)电机速度超过速度标准(F1-08) APGO; PG断线(PGO) PG断线(PGO)1)检查PG连线2)检查电机轴心是否堵住 ADEV 速度偏差过大(DEV)速度指令与速度回馈之值相差超过速度偏差(F1-10)检查是否过载 BEF; 运转指令不良正向运转及反向运转指令同时存在0.5秒以上控制时序检查,正反转指令不能同时存在 BEF3-EF8 端子3外部异常信号输入外部端子3-8异常信号输入1)由U1-10确认异常信号输入端子 External Fault3-8 EF4-EF8-端子4-82) 2)依端子设定之异常情况进行检修 AOPE; 01 变频器容量设置异常变频器容量参数902-04)设定不良调整设定值 C OPE02; Limit 参数设置不当参数设定有超出限定值调整设定值 COPE03 ; Terminal 多功能输入设定不当 H1-(01-06)的设定值未依小而大顺序设定或重复设定相同值调整设定值 COPE; 10 v/f参数设置不当 E1-(04-10)必须符合下列条件:Fmax大等于(E1-04)FA大于( E1-06)调整设定值 v/f Ptrn Setting FB大等于(E1-07) Fmin(E1-09)COPE11; 参数设定不当参数设定值1)C6-01大于5KHz但C6-02小等于5KHz 调整设定值 Carr frq/on-Delay 2)C6-03大于6 但 C6-02小等于C6-01 C ERR EEPROM 输入不良参数初始化时正确信息无法写入EEPROM 控制板更换 B CALL SI-B传输错误电源投入时控制信号不正常传输机器控制信号从新检查 C ED; 传输故障控制信号送出后2秒内未收到正常响应信号传输机器控制信号从新检查 ACPF00 控制回路传输异常1 电源投入后,5秒内操作器与控制板连接异常发生从新安装数字操作器检查控制回路的配线 ACOM-ERR(OP&INV)CPF01 控制回路传输异常 2 MPU周边零件故障更换控制板COM-ERR(OP&INV)CPF02 基极阻断(BB)回路不良变频器控制板故障更换控制板 A BB circuit Err CPF03 EEPROM 输入不良 EEPROM ErrorCPF04 CUP内部A/D转换器不良 Internal A/D ErrGPF05 CUP内部A/D转换器不良 External A/D ErrCPF06 周边界面卡连接不良周边界面卡安装不正确周边界面卡从新更换 A Option ErrorCPF20 模块指令卡的A/D变换器不良 AI-14B卡的A/D变换器动作不良更换AI-14B卡 AOption A/D Error故障等级的内容定义A:重故障,电机自然停车,故障的异常表示显示于数字操作器上,异常接点输出。
目录安川变频器UV2故障 (5)安川变频器UV3故障 (5)安川变频器PF故障 (5)安川变频器报UV1故障名称: (6)安川变频器OV故障名称: (7)安川变频器GF故障名称 (8)安川变频器COF故障名称: (9)安川变频器OC故障名称: (9)LF (11)LF2 (11)RR (12)安川变频器OH故障 (12)安川变频器OH1故障 (12)安川变频器OH3故障 (12)安川变频器OH4故障 (13)安川变频器RH故障 (13)安川变频器报OL1故障名称: (13)安川变频器OL2故障名称: (14)安川变频器OL3故障名称: (15)安川变频器OL4故障名称: (15)安川变频器UL3故障名称: (15)安川变频器UL4故障名称: (15)安川变频器OL5故障名称: (16)安川变频器OL7故障名称: (16)安川变频器UL5故障名称: (16)安川变频器STO故障 (16)安川变频器OS故障 (17)安川变频器PGO故障 (17)安川变频器DEV故障 (17)安川变频器CF故障 (18)安川变频器FBL故障 (18)FBH (18)安川变频器EF0故障 (18)安川变频器EF1~EF7故障 (19)安川变频器CE故障 (19)安川变频器BUS故障 (19)安川变频器SER故障 (20)安川变频器ERR故障 (20)安川变频器DWFL DRIVEWORKSEZ故障 (20)安川变频器OFA00故障 (21)安川变频器OFA01故障 (21)安川变频器OFA03故障 (21)安川变频器CPF02故障 (21)安川变频器CPF03故障 (22)安川变频器CPF06故障 (22)安川变频器CPF07故障 (22)安川变频器CPF08故障 (22)安川变频器CPF12故障 (22)安川变频器CPF13故障 (22)安川变频器CPF14故障 (23)安川变频器CPF16故障 (23)安川变频器CPF17故障 (23)安川变频器CPF18故障 (23)安川变频器CPF19故障 (23)安川变频器CPF20或CPF21故障 (23)安川变频器CPF22故障 (23)安川变频器CPF23故障 (24)安川变频器CPF24故障 (24)安川变频器UV故障名称 (24)安川变频器EF故障 (25)安川变频器OV故障 (25)安川变频器OH故障 (25)安川变频器OH2故障 (26)安川变频器OL3、OL4、UL3、UL4故障 (27)安川变频器OS故障 (28)安川变频器PGO故障 (28)安川变频器DEV故障 (28)安川变频器EF0故障 (29)安川变频器EF1~EF7故障 (29)安川变频器FBL故障 (30)安川变频器CE故障 (30)安川变频器BUS故障 (31)安川变频器CALL故障 (32)安川变频器RUNC故障 (32)安川变频器HCA故障 (32)安川变频器RUN故障 (33)安川变频器PASS故障 (33)安川变频器BB故障 (33)安川变频器DNE故障 (33)安川变频器HBB故障 (34)安川变频器HBBF故障 (34)安川变频器SE故障 (34)安川变频器OPE01故障 (34)安川变频器OPE02故障 (34)安川变频器OPE03故障名称 (35)安川变频器OPE04故障 (35)安川变频器OPE05故障 (36)安川变频器OPE07故障 (36)安川变频器OPE08故障 (37)安川变频器OPE09故障 (38)安川变频器OPE10故障 (38)安川变频器OPE11故障 (39)安川变频器OPE13故障 (39)安川变频器ER-01自学习故障 (39)安川变频器ER-03故障 (40)安川变频器ER-04、ER-05、ER-08故障名称 (40)安川变频器ER-09故障 (41)安川变频器ER-11故障 (41)安川变频器ER-12故障 (41)安川END1故障 (41)安川END2故障 (42)安川END3故障 (42)安川变频器Uv2故障控制电源故障控制电源的电压降低安川变频器Uv2故障原因1:200V/400V 级 7.5 kW 以下的变频器时:在没有设置瞬时停电补偿单元的状态下,将L2-02 (瞬时停电补偿时间)设定得比初始值大对策:设置瞬时停电补偿单元。

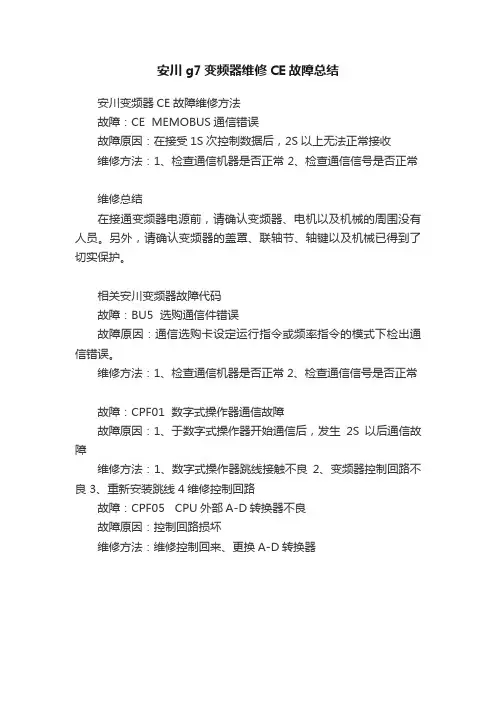

安川g7变频器维修CE故障总结
安川变频器CE故障维修方法
故障:CE MEMOBUS通信错误
故障原因:在接受1S次控制数据后,2S以上无法正常接收
维修方法:1、检查通信机器是否正常 2、检查通信信号是否正常
维修总结
在接通变频器电源前,请确认变频器、电机以及机械的周围没有人员。
另外,请确认变频器的盖罩、联轴节、轴键以及机械已得到了切实保护。
相关安川变频器故障代码
故障:BU5 选购通信件错误
故障原因:通信选购卡设定运行指令或频率指令的模式下检出通信错误。
维修方法:1、检查通信机器是否正常2、检查通信信号是否正常
故障:CPF01 数字式操作器通信故障
故障原因:1、于数字式操作器开始通信后,发生2S以后通信故障
维修方法:1、数字式操作器跳线接触不良2、变频器控制回路不良 3、重新安装跳线 4维修控制回路
故障:CPF05 CPU外部A-D转换器不良
故障原因:控制回路损坏
维修方法:维修控制回来、更换A-D转换器。

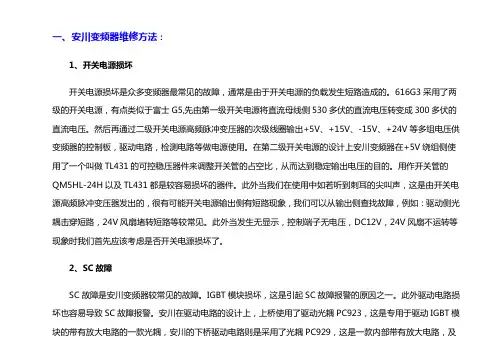

一、安川变频器维修方法:1、开关电源损坏开关电源损坏是众多变频器最常见的故障,通常是由于开关电源的负载发生短路造成的。
616G3采用了两级的开关电源,有点类似于富士G5,先由第一级开关电源将直流母线侧530多伏的直流电压转变成300多伏的直流电压。
然后再通过二级开关电源高频脉冲变压器的次级线圈输出+5V、+15V、-15V、+24V等多组电压供变频器的控制板,驱动电路,检测电路等做电源使用。
在第二级开关电源的设计上安川变频器在+5V绕组侧使用了一个叫做TL431的可控稳压器件来调整开关管的占空比,从而达到稳定输出电压的目的。
用作开关管的QM5HL-24H以及TL431都是较容易损坏的器件。
此外当我们在使用中如若听到刺耳的尖叫声,这是由开关电源高频脉冲变压器发出的,很有可能开关电源输出侧有短路现象,我们可以从输出侧查找故障,例如:驱动侧光耦击穿短路,24V风扇堵转短路等较常见。
此外当发生无显示,控制端子无电压,DC12V,24V风扇不运转等现象时我们首先应该考虑是否开关电源损坏了。
2、SC故障SC故障是安川变频器较常见的故障。
IGBT模块损坏,这是引起SC故障报警的原因之一。
此外驱动电路损坏也容易导致SC故障报警。
安川在驱动电路的设计上,上桥使用了驱动光耦PC923,这是专用于驱动IGBT模块的带有放大电路的一款光耦,安川的下桥驱动电路则是采用了光耦PC929,这是一款内部带有放大电路,及检测电路的光耦。
此外电机抖动,三相电流,电压不平衡,有频率显示却无电压输出,这些现象都有可能是IGBT 模块损坏。
IGBT模块损坏的原因有多种,首先是外部负载发生故障而导致IGBT模块的损坏如负载发生短路,堵转等。
其次驱动电路老化也有可能导致驱动波形失真,或驱动电压波动太大而导致IGBT损坏,从而导致SC故障报警,此时最好将所有光耦更换,驱动侧电解电容也较容易老化致容量失效,也应更换。
3、过热过热是平时会碰到的一个故障。
安川变频器维修故障汇总及处理方法安川变频器G7系列故障代码及解决方案OC故障:过电流,变频器的输入电流超越了过电流检出值(约为额定电流的百分之200,变频器输入侧发作了短路、接地短路(因电机烧损、绝缘劣化、电缆破损所惹起的接触、接地短路等)负载过大,加速时间过短,都会出现过电流的情况。
PUF 保险丝熔断G7安川保险丝熔断,主回路的保险丝熔断;因为变频器输入侧的短路、接地短路,使输入晶体管被毁坏,以下的端子间能否短路如短路则引起输入晶体管的破坏B1(+3);U,V,W- U,V,W从输入侧接入了输出电源(接线错误、电机绝缘不好)查询原因、采用对策后改换变频器OV 主回路过电压,安川主回路过电压主回路直流电压超越过电压检出值200V级:约410V 400V级:约820V (E1-01≧400V)约720V (E1-01;400V)加速时间过短,来自电机的再生能量过大电机接地(接地电流畅过电源对变频器内的主回路电容停止充电)UV1 主回路低电压G7安川主回路欠电压主回路直流电压低于L2-05(欠电压检出值)的设定值200V级:约190V 400V级:约380V主回路电磁接触器举措不良变频器运转中无电磁接触器的呼应实用变频器容量200V级:37~110kW 400V级:75~300kW;输出电源时发作缺相;发作了瞬时停电;输出电源的接线端子松动;输出电源的电压动摇过大;发作冲击避免回路的举措不良;运转中主回路接触器被翻开(辅佐接点接触不良);粉尘、气体形成主回路接触器接点腐化;UV2 主回路欠电压G7安川掌握电源毛病掌握电源的电压下降;掌握电源的接线欠妥;在无瞬时停电赔偿单位(200V/400V级、7.5kW以下)的状况下,将赔偿工夫参数(l2-02)从初始值停止了延伸;试着开闭电源;若延续呈现毛病,则改换变频器;设置瞬时停电赔偿单位冲击避免回路毛病G7安川冲击避免回路毛病发作冲击避免回路的举措不良固然收回了接点ON旌旗灯号,但10秒钟没有收到接点呼应;主回路接触器的举措不良;接触器励磁线圈的毁伤;试着开闭电源;若延续呈现毛病,则改换变频器PF 输出缺相G7安川主回路电压毛病主回路直流电压在再生之外发作异常振动绝对变频器最大实用电机容量,检出约80%以上的负载(设定为L8-05=1时停止检出);输出电源时发作缺相;发作了瞬时停电;输出电源的接线端子松动;输出电源的电压动摇过大;相间电压掉衡查询拜访缘由、采用对策后复位LF 输入缺相G7安川输入缺相变频器输入侧发作缺相设定为L8-07=1或2时停止检出输入电缆断线;电机线圈断线;输入端子松动运用了容量低于变频器额外输入电流的5%的电机查询拜访缘由、采用对策后复位从新设定变频器容量或电机容量OH (OH1)散热片过热G7安川散热片过热变频器散热片的温度超越L8-02的设定值或过热保护值0H:超越L8-02 (可用L8-03选择中止形式)0H1:超越约100℃(中止形式为自(设定为L8-32=1在运转中止)变频器外部冷却电扇毛病(200V7.5kW以上,400V级5.5kW以上)时停止检出)情况温渡过高四周有发烧体变频器冷却电扇中止运转;掌握回路端子+V、-V、AC短路;掌握回路端子过载;变频器冷却电扇中止运转;冷却电扇堵转,设置冷却安装去除发烧体改换冷却电扇(请与本公司联络);确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线(+V、-V电流应在20mA以下);改换冷却电扇(请与本公司联络);打扫冷却电扇FAN 外部电扇毛病G7安川变频器外部冷却电扇毛病检出变频器外部冷却电扇的毛病后,变频器的电子热敏器使变频器的过载保护举措(设定为L8-32=1时停止检出)变频器外部冷却电扇中止后,在过载形态下持续运转改换冷却电扇(请与本公司联络)OH3 电机过热正告G7安川电机过热警报依照L1-03的设定,变频器持续运转或中止电机过热从新设定负载的巨细、加加速工夫、周期工夫从新设定V/f特征确认E2-01(电机额外电流)的设定安川电机过热毛病依据L1-04的设定值,变频器将中止电机过热<从新设定负载的巨细、加加速工夫、周期工夫从新设定V/f特征确认E2-01(电机额外电流)的设定RR 制动晶体管毛病G7 安川内置制动晶体管毛病制动晶体管举措毛病;制动晶体管破损;变频器掌握回路不良;试着开闭电源;若延续呈现毛病,则改换变频器OL1 电机过载G7 安川电机过载由电子热敏器使电机过载保护举措负载过大加加速工夫、周期工夫过短有关速度搜刮的参数设定值欠妥/(因电机掉调而形成的过载);低速运转时过载(当为通用电机时,即便是不满额外电流的运转,也有在低速运转时发作过载的风险);运用公用电机时,电机保护功用选择(L1-01)为1(通用电机的保护)PG 与电机的扭转偏向相反(有PG的掌握)V/f特征的电压过高E2-01(电机额外电流)的设定值欠妥;掌握回路端子+V、-V、AC短路;掌握回路端子过载从新设定负载的巨细、加加速工夫、周期工夫;运用速度搜刮重试功用;调剂速度搜刮举措电流(b3-02)、速度搜刮加速工夫(b3-03);运用速度推定形搜刮功用(施行电机线间电阻自进修);从新反省负载及设定形态;运用容量更大的变频器;更正PG配线;更正电机配线;变卦PG扭转偏向设定(F1-05)从新设定V/f特征确认E2-01(电机额外电流)的设定;确认掌握回路端子能否有接线毛病确认频率设定用可变电阻等的电阻值以及配线(+V、-V电流应在20mA以下)OL2 变频器过载G7 安川变频器过载由电子热敏器使变频器过载保护举措负载过大加加速工夫、周期工夫过短有关速度搜刮的参数设定值欠妥(因电机掉调而形成的过载)PG 与电机的扭转偏向相反(有PG的掌握)V/f特征的电压过高变频器容量过小;掌握回路端子+V、-V、AC短路;掌握回路端子过载低速(缺乏6Hz)运转时过载从新设定负载的巨细、加加速工夫、周期工夫;运用速度搜刮重试功用;调剂速度搜刮举措电流(b3-02)、速度搜刮加速工夫(b3-03);运用速度推定形搜刮功用(施行电机线间电阻自进修);更正PG配线;更正电机配线;变卦PG扭转偏向设定(F1-05)从新设定V/f特征改换容量大的变频器&midd确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线(+V、-V电流应在20mA以下);下降低速(缺乏6Hz)运转时的负载;运用容量更大的变频器;下降载波频率OL3 过转矩检出1 G7 安川过转矩检出1高于设定值(L6-02)的电流并继续超越了规则的工夫(L6-03)-;确认L6-02、L6-03的设定能否恰当;确认机械的运用情况,扫除毛病缘由OL4 过转矩检出2 G7 安川过转矩检出2高于设定值(L6-05)的电流并继续超越了规则的工夫(L6-06)-;确认L6-05、L6-06的设定能否恰当;确认机械的运用情况,扫除毛病缘由OS 电机过速G7 安川过速设定值(F1-08)以上的速度且继续工夫超越规则工夫(F1-09)发作了超调/欠调指定速渡过高F1-08、F1-09的设定值欠妥再次调剂增益从新设定指令回路及指令增益确认F1-08、F1-09的设定值PGO PG回路毛病G7 安川PG断线检出在变频器输入频率的形态下,PG脉冲不克不及输出PG接线已断开PG接线毛病PG无供电电源电机处于制动形态修缮断线处修改接线停止准确供电确认制动器(电机)能否处于;翻开”形态DEV 电机速度偏向过大G7 安川速度偏向过大设定值(F1-10)以上的速度偏向且继续工夫超越规则工夫(F1-11)负载过大加加速工夫过短负载为锁定形态F1-10、F1-11的设定欠妥电机处于制动形态加重负载添加加加速EF3 端子S3 毛病G7 安川内部毛病(输出端子S3)从多功用输出端子输出了内部毛病;解除各多功用输出的内部毛病输出;扫除内部毛病缘由OPR 操作器衔接不良G7 安川数字式操作器衔接不良用来自数字式操作器的运转指令停止运转时,数字式操作器断线-确认数字式操作器的衔接能否正常CPF00 变频器主板损坏1 G7 安川数字式操作器通讯毛病1接通电源5秒后,也不克不及和数字式操作器停止通讯CPU的内部RAM不良数字式操作器的插头接触不良变频器掌握回路不良掌握回路破坏拆下数字式操作器后再从新装置改换变频器试着开闭电源改换变频器CPF01 操作器毛病2 G7 安川数字式操作器通讯毛病2与数字式操作器开端通讯后,发作了2秒以上的通讯毛病数字式操作器的插头接触不良变频器掌握回路不良拆下数字式操作器后再从新装置改换变频器CPF02 BB回路毛病G7 安川基极封锁回路不良掌握回路破坏试着开闭电源改换变频器CPF03 EEPROM 毛病G7 安川EEPROM不良经过通讯选购卡,在输出参数写入指令(ENTER 指令)的进程中割断了变频器的电源掌握回路破坏试着开闭电源停止初始化(A1-03)改换变频器CPF04 外部A/D1 毛病G7 安川CPU外部A/D转换器不良掌握回路破坏;掌握回路端子+V、-V、AC短路;掌握回路端子过载试着开闭电源改换变频器;确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线(+V、-V电流应在20mCPF05 内部A/D2 毛病G7 安川CPU内部A/D转换器不良掌握回路破坏;掌握回路端子+V、-V、AC短路;掌握回路端子过载试着开闭电源改换变频器;确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线(+V、-V电流应在20mA以下)CPF06 选择卡衔接毛病G7 安川选购卡衔接毛病选购卡衔接口衔接毛病变频器或选购卡不良封闭电源,从新插卡改换变频器或选购卡VCF VCF G7 安川主回路电容器中性点电位毛病主回路电容器的中性点电位掉衡过大主回路电容器因时效变更等而招致容量缺乏变频器部件不良输入缺相载波频率的设定值(C6-03,C6-04)欠妥在V/f和无PG的矢量掌握形式下,电机延续掉调(输入电流超越了变频器额外电流的200%)改换主回路电容器(请与本公司联络)改换变频器请参照LF(输入缺相)的章节确认C6-03,C6-04的设定值别的,当为400V级变频器时,依据载波频率的设定,可设定的最高输入频率会遭到制邀请参照6-36页加重负载延伸减速工夫从新设定V/f的设定值改换为容量更大的变频器OPERATOR ERRWATCH DOGERR G7 安川操作器毛病(Watchdog毛病)在举措中,检出了程序的运转毛病; 改换操作器操作器熄灭G7 安川掌握电源电压降低;掌握回路端子+V、-V、AC短路;掌握回路端子过载主回路端子之间的+1及+2端子间的短路片已被撤除制动单位的P及N端子接反掌握电源回路毛病掌握电源回路误举措;确认掌握回路端子的配线能否有误;确认频率设定用可变电阻等的电阻值以及配线(+V、-V电流应在20mA以下)装置短路片;确认包含衔接制动单位的电缆和转接端子等在内的配线;改换变频器(充电指导灯点亮);改换操作器;改换电路板或变频器(充电指导灯熄灭);确认输出电源电压;改换变频器电源割断后,经由5分钟今后再接通电源CALL (闪耀)SI-B通讯毛病G7 安川通讯等候中接通电源后,无法正常接纳掌握数据-反省通讯机械、通讯旌旗灯号能否正常RUNC (闪耀)内部运转输出不克不及复位G7 安川运转指令输出中,不克不及复位在输出来自内部端子等的运转指令的形态下,输出复位旌旗灯号-反省能否未输出来自内部端子等的运转指令OPE01 参数设定错误1 G7 安川变频器容量的设定毛病变频器容量的设定与主体纷歧致(请与本公司联络);OPE02 参数设定毛病2 G7 安川参数设定规模欠妥参数设定值为参数设定规模之外的值毛病显示中时,如输出操作器的ENTER键,则显示(U1-34);OPE毛病的参数;OPE03 参数设定毛病3 G7 安川多功用输出的选择欠妥在H1-01~H1-10(多功用接点输出)长进行以下的设定;对两个以上的多功用输出设定了相反的数值;UP指令和DOWN指令未同时设定;UP/DOWN指令和坚持加加速中止被同时设定;内部搜刮指令1(最高输入频率)和内部搜刮指令2(设定频率)被同时设定;b5-01(PID掌握)无效时,设定了UP/DOWN 指令;+速度指令和-速度指令未同时设定;紧迫中止指令NO/NC被同时设定。
安川变频器故障处理安川变频器是工业领域中广泛使用的一种电力设备,它主要用于控制电机的转速和扭矩,在工业生产中具有非常重要的作用。
然而在使用过程中,安川变频器时常会出现不同的故障,这些问题如果不能及时解决将会给生产带来不必要的损失。
因此,本文针对安川变频器的故障处理做一些介绍和分析,希望能够帮助一些需要进行这方面工作的读者。
一、为什么安川变频器会出现故障?在工业生产中,安川变频器作为控制电机的主要设备,它所处的环境其实非常恶劣,因此出现故障是难免的。
具体来说,以下几个方面可能会导致安川变频器出现故障:1. 电力质量问题:电网电压不稳定、电网电压波动等问题都可能导致安川变频器出现故障。
2. 错误的操作:可能出现程序设置错误、参数设定错误等导致的操作不当问题。
3. 外部因素干扰:如电磁干扰、高温、潮湿、粉尘等因素都可能导致安川变频器出现故障。
4. 零件老化:设备寿命长了或者使用时间长了,由于良率问题或修改设计等原因,设备内部的某些零部件出现质量问题也会导致安川变频器出现故障。
总之,安川变频器出现故障的原因是多种多样的,我们需要具体情况具体分析,针对性地解决问题。
二、常见的故障类型在安川变频器使用过程中,出现的故障也是五花八门。
下面是几种常见的故障类型:1. 过流故障:安川变频器因为输入电压异常或者输出电流异常会出现过流故障。
2. 过压故障:安川变频器因为电网电压或直流母线电压存在异常的时候,就会出现过压保护。
3. 过载故障:安川变频器因为负载过重或者控制屏和交流变频器之间的设定不一致导致的。
4. 通讯故障:因为通讯传输出现的干扰或者通讯模块本身出现问题导致的。
5. 故障记忆:因为电源断电或控制系统设置错误等因素导致,会出现故障记忆。
三、安川变频器的故障处理方法1. 过流故障处理当安川变频器出现过流故障时,我们需要查看输出电流是否过大或者输入电压是否异常。
如果有这样的情况,我们需要检查负载电动机是否过载或者设备是否设置有误。
安川变频器L1000A故障诊断及对策boL 制动晶体管过载故障,变频器内部的制动晶体管过载bUS 选购卡通信故障,检出通信故障,将运行指令或频率指令选择为“通过通信卡设定”时检出。
CE MEMOBUS 通信故障,在收1 次控制数据后,H5-09 (CE 检出时间)设定时间以上无法正常接收CF 控制故障,在减速停止中,持续3 秒钟以上达到转矩极限(无PG 矢量控制模式)CPF00 CPF01 控制回路故障CPF02 A/D 转换器不良,A/D 转换器及外围回路不良CPF03 控制电路板连接不当,控制电路板与变频器单元的连接不当CPF06 EEPROM 存储数据不良,EEPROM 中存储的数据有故障CPF07 CPF08 端子电路板连接不当CPF11 ~ CPF14 CPF16 ~ CPF12 控制回路不良CPF22 混合IC 不良CPF23 控制电路板连接不当,控制电路板与变频器单元的连接不当CPF24 变频器信号异常,输入了本变频器中不存在的装置信号(起动电源时检查)CPF26 ~ CPF34 控制回路故障,控制回路故障dEv 速度偏差过大(带PG 控制模式),脉冲输入的速度检出值和速度指令的偏差超过F1-10 (速度偏差过大(DEV)检出值)的状态持续时间超过了F1-11 (速度偏差过大(DEV)检出时间)dv1 Z 相脉冲丢失检出,电机转动一圈时,一次也未检出Z 相脉冲。
dv2 Z 相噪音故障检出,电机转动一圈时,2 次以上检出了Z 相脉冲dv3 反转检出,转矩指令为正(负)方向时,连续检出加速度为负(正)方向,且连续检出速度指令与机速度的差超过30% 的状态的次数为F1-18 (dv3 检出选择)中设定的检出次数。
dv4 防止反转检出,电机朝着与速度指令相反的方向旋转了F1-19 (dv4 检出选择)设定的检出脉冲。
(注)在从负载侧朝与速度指令相反的方向旋转的用途中,该故障检出功能无效。
F1-19 = 0 时,不检出dv4。
安川变频器故障维修安川, 变频器, 故障, 维修安川变频器故障维修变频器的输出电流超过了过电流检出值。
(约额定电流的200%) 变频器输出侧发生短路,接地(电梯烧毁、绝缘老化、电缆破损而引起的短路、接地等)。
负载过大,加速时间太短。
使用了特殊电机或最大功能以上的电机。
变频器输出侧电磁开关已开关动作。
调查原因,实施对策后复位GF Ground Favit 接地变频器输出侧的接地电流超过变频器额定输出电流的50%变频器输出侧发生接地短路(电机的烧毁、绝缘老化、电缆破损而引起的接触,接地等)调查原因,实施对策后复位PUF DC Bus fuse Open 保除丝熔断装在主回路的保除丝被熔断了由于变频器输出侧的短路,接地造成输出晶体管坏。
(确认如下的端子间是否短路,如果短路,则晶体管已损坏:B1( ♁3)<->U、V、W ⊙ <->U、V、W 调查原因,实施对策后,交换变频器SC Short Circuit 负载短路变频顺的输出呀负载已短路,变频器输出侧发生了接地短路(电机的烧毁、绝缘老化、电缆破损而引起的接触,接地等)调查原因,实施对策后复位OV Overvoltage 主回路过电压主回路直流电压超过过电压检出值200V级:约400V 400V级:约800V减速时间太短,从电机再生的能量太大;延长减速时间或接制动电阻(制动电阻单元) ;电源电压太大将电压降到电源规格范围内UV1 DC Bus Undervolt 主回路低电压主回路直流电压低于低电压检出级别(L2-05) 200V级:约190V 400V级:约380V输出电源发生欠相,发生了瞬时停电,输入电源的接线端子松动,输入电源的电压变动太大调查原因,实施对策后复位UV2 CTL PS Undervolt 控制电源异常控制电源的电压太低,将电源ON/OFF试一下,连续发生异常情况时请更换变频器UV3 MC Answerback 防止浪涌回路故障发生了防止浪涌回路动作不良,将电源ON/OFF试一下,连续发生异常情况时请更换变频器PF Input Pha Loss 主回路电压异常主回路直流电压在再生状态以外状态有异常振动(L8-05设定为“有效”时检出) ,输入电源发生了欠相,发生了瞬时停电,输入电源的接线端子太松,输入电源的电压变动太大,相间电压的平衡太差,调查原因,对策实施后复位LF Output Pha Loss 输出欠相变频器输出侧发生了欠相(L8-07设定为“有效”时检出) ,输出电缆断线了,电机线圈继线了,输出端子松动,调查原因,实施对策后复位。
安川变频器维修安川(Yaskawa)变频器是一种广泛应用于工业领域的电力调节设备,用于控制电动机的转速和输出功率。
随着工业自动化的不断发展,安川变频器在生产线中扮演着至关重要的角色。
然而,由于长期使用或操作不当,安川变频器也会出现各种故障,需要及时维修以确保生产线的正常运行。
常见故障与维修方法1.电源故障:如果变频器无法开机或电源指示灯闪烁,可能是由于电源线路故障引起的。
此时,需要检查电源线路、跳线、保险丝等部件,确保电源供应正常。
2.过载保护:当负载超过变频器额定输出时,变频器会自动启动过载保护功能,停止输出。
解决方法是减少负载或检查电机是否有故障。
3.通讯故障:如果变频器无法与PLC或上位机通讯,可能是通讯线路有问题。
检查通讯线路连接是否良好,确保通讯模块设置正确。
4.温度过高:长时间工作或环境温度过高会导致变频器内部温度升高,影响正常运行。
应当确保变频器通风良好,避免高温环境下工作。
维修注意事项1.安全第一:在进行变频器维修时,务必断开电源并等待所有电容器放电后再开始操作,避免触电风险。
2.熟悉原理:了解安川变频器的工作原理和电路结构,有助于准确判断故障原因并进行修复。
3.使用专业工具:在维修过程中应使用专业工具,避免损坏变频器内部元件,导致更严重的故障。
4.保养定期:定期对安川变频器进行保养,清洁内部灰尘,检查连接线路是否松动,可以延长其使用寿命。
维修实例最近,某工厂的安川变频器出现频繁断电的故障。
经过检查发现是变频器内部散热风扇故障导致温度过高,引发自动断电保护。
工程师及时更换了故障风扇,重新启动变频器,问题得到解决。
结语安川变频器维修是一项重要的工作,需要技术人员具备扎实的电气知识和维修经验。
定期检查、及时维修,可以确保安川变频器的正常运行,提高生产效率。
只有不断学习和积累经验,才能更好地应对变频器故障,并为工业生产保驾护航。
安川变频器维修故障汇总及处理方法安川变频器G7系列故障代码及解决方案OC故障:过电流,变频器的输入电流超越了过电流检出值(约为额定电流的百分之200,变频器输入侧发作了短路、接地短路(因电机烧损、绝缘劣化、电缆破损所惹起的接触、接地短路等)负载过大,加速时间过短,都会出现过电流的情况。
PUF 保险丝熔断G7安川保险丝熔断,主回路的保险丝熔断;因为变频器输入侧的短路、接地短路,使输入晶体管被毁坏,以下的端子间能否短路如短路则引起输入晶体管的破坏B1(+3);U,V,W- U,V,W从输入侧接入了输出电源(接线错误、电机绝缘不好)查询原因、采用对策后改换变频器OV 主回路过电压,安川主回路过电压主回路直流电压超越过电压检出值200V级:约410V 400V级:约820V (E1-01≧400V)约720V (E1-01;400V)加速时间过短,来自电机的再生能量过大电机接地(接地电流畅过电源对变频器内的主回路电容停止充电)UV1 主回路低电压G7安川主回路欠电压主回路直流电压低于L2-05(欠电压检出值)的设定值200V级:约190V 400V级:约380V主回路电磁接触器举措不良变频器运转中无电磁接触器的呼应实用变频器容量200V级:37~110kW 400V级:75~300kW;输出电源时发作缺相;发作了瞬时停电;输出电源的接线端子松动;输出电源的电压动摇过大;发作冲击避免回路的举措不良;运转中主回路接触器被翻开(辅佐接点接触不良);粉尘、气体形成主回路接触器接点腐化;UV2 主回路欠电压G7安川掌握电源毛病掌握电源的电压下降;掌握电源的接线欠妥;在无瞬时停电赔偿单位(200V/400V级、7.5kW以下)的状况下,将赔偿工夫参数(l2-02)从初始值停止了延伸;试着开闭电源;若延续呈现毛病,则改换变频器;设置瞬时停电赔偿单位冲击避免回路毛病G7安川冲击避免回路毛病发作冲击避免回路的举措不良固然收回了接点ON旌旗灯号,但10秒钟没有收到接点呼应;主回路接触器的举措不良;接触器励磁线圈的毁伤;试着开闭电源;若延续呈现毛病,则改换变频器PF 输出缺相G7安川主回路电压毛病主回路直流电压在再生之外发作异常振动绝对变频器最大实用电机容量,检出约80%以上的负载(设定为L8-05=1时停止检出);输出电源时发作缺相;发作了瞬时停电;输出电源的接线端子松动;输出电源的电压动摇过大;相间电压掉衡查询拜访缘由、采用对策后复位LF 输入缺相G7安川输入缺相变频器输入侧发作缺相设定为L8-07=1或2时停止检出输入电缆断线;电机线圈断线;输入端子松动运用了容量低于变频器额外输入电流的5%的电机查询拜访缘由、采用对策后复位从新设定变频器容量或电机容量OH (OH1)散热片过热G7安川散热片过热变频器散热片的温度超越L8-02的设定值或过热保护值0H:超越L8-02 (可用L8-03选择中止形式)0H1:超越约100℃(中止形式为自(设定为L8-32=1在运转中止)变频器外部冷却电扇毛病(200V7.5kW以上,400V级5.5kW以上)时停止检出)情况温渡过高四周有发烧体变频器冷却电扇中止运转;掌握回路端子+V、-V、AC短路;掌握回路端子过载;变频器冷却电扇中止运转;冷却电扇堵转,设置冷却安装去除发烧体改换冷却电扇(请与本公司联络);确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线(+V、-V电流应在20mA以下);改换冷却电扇(请与本公司联络);打扫冷却电扇FAN 外部电扇毛病G7安川变频器外部冷却电扇毛病检出变频器外部冷却电扇的毛病后,变频器的电子热敏器使变频器的过载保护举措(设定为L8-32=1时停止检出)变频器外部冷却电扇中止后,在过载形态下持续运转改换冷却电扇(请与本公司联络)OH3 电机过热正告G7安川电机过热警报依照L1-03的设定,变频器持续运转或中止电机过热从新设定负载的巨细、加加速工夫、周期工夫从新设定V/f特征确认E2-01(电机额外电流)的设定安川电机过热毛病依据L1-04的设定值,变频器将中止电机过热<从新设定负载的巨细、加加速工夫、周期工夫从新设定V/f特征确认E2-01(电机额外电流)的设定RR 制动晶体管毛病G7 安川内置制动晶体管毛病制动晶体管举措毛病;制动晶体管破损;变频器掌握回路不良;试着开闭电源;若延续呈现毛病,则改换变频器OL1 电机过载G7 安川电机过载由电子热敏器使电机过载保护举措负载过大加加速工夫、周期工夫过短有关速度搜刮的参数设定值欠妥/(因电机掉调而形成的过载);低速运转时过载(当为通用电机时,即便是不满额外电流的运转,也有在低速运转时发作过载的风险);运用公用电机时,电机保护功用选择(L1-01)为1(通用电机的保护)PG 与电机的扭转偏向相反(有PG的掌握)V/f特征的电压过高E2-01(电机额外电流)的设定值欠妥;掌握回路端子+V、-V、AC短路;掌握回路端子过载从新设定负载的巨细、加加速工夫、周期工夫;运用速度搜刮重试功用;调剂速度搜刮举措电流(b3-02)、速度搜刮加速工夫(b3-03);运用速度推定形搜刮功用(施行电机线间电阻自进修);从新反省负载及设定形态;运用容量更大的变频器;更正PG配线;更正电机配线;变卦PG扭转偏向设定(F1-05)从新设定V/f特征确认E2-01(电机额外电流)的设定;确认掌握回路端子能否有接线毛病确认频率设定用可变电阻等的电阻值以及配线(+V、-V电流应在20mA以下)OL2 变频器过载G7 安川变频器过载由电子热敏器使变频器过载保护举措负载过大加加速工夫、周期工夫过短有关速度搜刮的参数设定值欠妥(因电机掉调而形成的过载)PG 与电机的扭转偏向相反(有PG的掌握)V/f特征的电压过高变频器容量过小;掌握回路端子+V、-V、AC短路;掌握回路端子过载低速(缺乏6Hz)运转时过载从新设定负载的巨细、加加速工夫、周期工夫;运用速度搜刮重试功用;调剂速度搜刮举措电流(b3-02)、速度搜刮加速工夫(b3-03);运用速度推定形搜刮功用(施行电机线间电阻自进修);更正PG配线;更正电机配线;变卦PG扭转偏向设定(F1-05)从新设定V/f特征改换容量大的变频器&midd确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线(+V、-V电流应在20mA以下);下降低速(缺乏6Hz)运转时的负载;运用容量更大的变频器;下降载波频率OL3 过转矩检出1 G7 安川过转矩检出1高于设定值(L6-02)的电流并继续超越了规则的工夫(L6-03)-;确认L6-02、L6-03的设定能否恰当;确认机械的运用情况,扫除毛病缘由OL4 过转矩检出2 G7 安川过转矩检出2高于设定值(L6-05)的电流并继续超越了规则的工夫(L6-06)-;确认L6-05、L6-06的设定能否恰当;确认机械的运用情况,扫除毛病缘由OS 电机过速G7 安川过速设定值(F1-08)以上的速度且继续工夫超越规则工夫(F1-09)发作了超调/欠调指定速渡过高F1-08、F1-09的设定值欠妥再次调剂增益从新设定指令回路及指令增益确认F1-08、F1-09的设定值PGO PG回路毛病G7 安川PG断线检出在变频器输入频率的形态下,PG脉冲不克不及输出PG接线已断开PG接线毛病PG无供电电源电机处于制动形态修缮断线处修改接线停止准确供电确认制动器(电机)能否处于;翻开”形态DEV 电机速度偏向过大G7 安川速度偏向过大设定值(F1-10)以上的速度偏向且继续工夫超越规则工夫(F1-11)负载过大加加速工夫过短负载为锁定形态F1-10、F1-11的设定欠妥电机处于制动形态加重负载添加加加速EF3 端子S3 毛病G7 安川内部毛病(输出端子S3)从多功用输出端子输出了内部毛病;解除各多功用输出的内部毛病输出;扫除内部毛病缘由OPR 操作器衔接不良G7 安川数字式操作器衔接不良用来自数字式操作器的运转指令停止运转时,数字式操作器断线-确认数字式操作器的衔接能否正常CPF00 变频器主板损坏1 G7 安川数字式操作器通讯毛病1接通电源5秒后,也不克不及和数字式操作器停止通讯CPU的内部RAM不良数字式操作器的插头接触不良变频器掌握回路不良掌握回路破坏拆下数字式操作器后再从新装置改换变频器试着开闭电源改换变频器CPF01 操作器毛病2 G7 安川数字式操作器通讯毛病2与数字式操作器开端通讯后,发作了2秒以上的通讯毛病数字式操作器的插头接触不良变频器掌握回路不良拆下数字式操作器后再从新装置改换变频器CPF02 BB回路毛病G7 安川基极封锁回路不良掌握回路破坏试着开闭电源改换变频器CPF03 EEPROM 毛病G7 安川EEPROM不良经过通讯选购卡,在输出参数写入指令(ENTER 指令)的进程中割断了变频器的电源掌握回路破坏试着开闭电源停止初始化(A1-03)改换变频器CPF04 外部A/D1 毛病G7 安川CPU外部A/D转换器不良掌握回路破坏;掌握回路端子+V、-V、AC短路;掌握回路端子过载试着开闭电源改换变频器;确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线(+V、-V电流应在20mCPF05 内部A/D2 毛病G7 安川CPU内部A/D转换器不良掌握回路破坏;掌握回路端子+V、-V、AC短路;掌握回路端子过载试着开闭电源改换变频器;确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线(+V、-V电流应在20mA以下)CPF06 选择卡衔接毛病G7 安川选购卡衔接毛病选购卡衔接口衔接毛病变频器或选购卡不良封闭电源,从新插卡改换变频器或选购卡VCF VCF G7 安川主回路电容器中性点电位毛病主回路电容器的中性点电位掉衡过大主回路电容器因时效变更等而招致容量缺乏变频器部件不良输入缺相载波频率的设定值(C6-03,C6-04)欠妥在V/f和无PG的矢量掌握形式下,电机延续掉调(输入电流超越了变频器额外电流的200%)改换主回路电容器(请与本公司联络)改换变频器请参照LF(输入缺相)的章节确认C6-03,C6-04的设定值别的,当为400V级变频器时,依据载波频率的设定,可设定的最高输入频率会遭到制邀请参照6-36页加重负载延伸减速工夫从新设定V/f的设定值改换为容量更大的变频器OPERATOR ERRWATCH DOGERR G7 安川操作器毛病(Watchdog毛病)在举措中,检出了程序的运转毛病; 改换操作器操作器熄灭G7 安川掌握电源电压降低;掌握回路端子+V、-V、AC短路;掌握回路端子过载主回路端子之间的+1及+2端子间的短路片已被撤除制动单位的P及N端子接反掌握电源回路毛病掌握电源回路误举措;确认掌握回路端子的配线能否有误;确认频率设定用可变电阻等的电阻值以及配线(+V、-V电流应在20mA以下)装置短路片;确认包含衔接制动单位的电缆和转接端子等在内的配线;改换变频器(充电指导灯点亮);改换操作器;改换电路板或变频器(充电指导灯熄灭);确认输出电源电压;改换变频器电源割断后,经由5分钟今后再接通电源CALL (闪耀)SI-B通讯毛病G7 安川通讯等候中接通电源后,无法正常接纳掌握数据-反省通讯机械、通讯旌旗灯号能否正常RUNC (闪耀)内部运转输出不克不及复位G7 安川运转指令输出中,不克不及复位在输出来自内部端子等的运转指令的形态下,输出复位旌旗灯号-反省能否未输出来自内部端子等的运转指令OPE01 参数设定错误1 G7 安川变频器容量的设定毛病变频器容量的设定与主体纷歧致(请与本公司联络);OPE02 参数设定毛病2 G7 安川参数设定规模欠妥参数设定值为参数设定规模之外的值毛病显示中时,如输出操作器的ENTER键,则显示(U1-34);OPE毛病的参数;OPE03 参数设定毛病3 G7 安川多功用输出的选择欠妥在H1-01~H1-10(多功用接点输出)长进行以下的设定;对两个以上的多功用输出设定了相反的数值;UP指令和DOWN指令未同时设定;UP/DOWN指令和坚持加加速中止被同时设定;内部搜刮指令1(最高输入频率)和内部搜刮指令2(设定频率)被同时设定;b5-01(PID掌握)无效时,设定了UP/DOWN 指令;+速度指令和-速度指令未同时设定;紧迫中止指令NO/NC被同时设定。
安川变频器的操作方法调试及故障排除一、安川变频器的操作方法:1.设定运行频率:首先,打开安川变频器的电源开关,接通电源。
然后按下“UP”按钮,选择需要设置的频率。
通过“UP”、“DOWN”按钮可以调整频率的大小,也可以直接输入需要设置的频率值。
最后按下“ENTER”按钮,保存设置的频率。
2.设定电机转速:在上述步骤中,设置好运行频率后,可以按下“MON”按钮,选择需要设定的电流,通过“UP”、“DOWN”按钮调整电流的大小,最后按下“ENTER”按钮保存设置。
3.启动电机:在设置好频率和电流后,按下“RUN”按钮,可以启动电机。
同时也可以按下“STOP”按钮停止电机的运行。
4.调整加速度和减速度:在启动电机后,可以通过调整加速度和减速度来控制电机的启停速度。
按下“SET”按钮,选择需要调整的参数,通过“UP”、“DOWN”按钮调整参数的大小,最后按下“ENTER”按钮保存设置。
5.监控电机工作状态:安川变频器还具有监控电机工作状态的功能,通过按下“MON”按钮可以查看电机的转速、电流等参数,并可以通过“UP”、“DOWN”按钮切换显示的参数。
二、安川变频器的调试:1.校正频率:在初次使用或更换变频器后,可能需要进行频率校正。
按下“SET”按钮选择“Fr1”,然后按下“UP”、“DOWN”按钮调整频率校正参数,最后按下“ENTER”按钮保存设置。
2.调整电流保护:根据实际需求,可以调整电流保护参数,以保护电机的安全运行。
按下“SET”按钮选择“Cr1”,然后按下“UP”、“DOWN”按钮调整电流保护参数,最后按下“ENTER”按钮保存设置。
3.调整加速度和减速度:根据实际需求,可以调整加速度和减速度参数,以控制电机的启停速度。
按下“SET”按钮选择“ATr”或“dTr”,然后按下“UP”、“DOWN”按钮调整参数,最后按下“ENTER”按钮保存设置。
三、安川变频器的故障排除:1.故障代码查看:如果安川变频器发生故障,可以按下“MON”按钮查看故障代码。
1 引言福州青州港区新购进的1台桥式起重机(以下简称QC)与6台轮胎式龙门起重机(以下简称RTG),都是使用安川变频器驱动。
虽然型号各异,(有6R6CR5、616G5、616H5等),但其主回路都一样,只是控制板与驱动板不一样,所以了解变频器的结构、主要器件的电气特性和常用参数的作用及常见故障排除,对于实际工作越来越重要。
现根据笔者随机调试及维修保养时的经验进行介绍,为该类设备的运行提供参考。
2 安川变频调速结构及其工作原理根据n=120f/p(其中n=电机转速、f=电机定子侧供电频率、p=电机极对数)可知,在异步电动机的极对数不变情况下,只要改变电源频率f,就可以实现对异步电动机的调速。
在集装箱装卸起重机上,给异步电动机供电(电压、频率可调)的主回路中包含有安川变频器,该变频器工作形式为交-直-交,而给变频器提供各种控制信号的回路称为控制回路,如图1所示,其包括以下几个部分:(1)整流桥:使三相交流电UAC经过整流变成直流电UDC。
(2)充电抑制电阻R1:据公式i=(UAC-UDC)/r可知,因r为整流桥等值电阻很小,因此充电电流I变成很大。
为了防止电解电容被击穿,必须加装充电抑制电阻R1与旁路接触器MC,由此起限流作用。
(3)旁路接触器MC:当电容充电达到80%时,MC闭合,将R1旁路,所以说该元件必须定期保养。
(4)滤波电容C:具有储能功能,寿命可达5~8年,当电网电压跌落30%时,可以维持电容两端电压UC达到10s供变频器工作;当电网电压跌落50%时,可以维持电容两端电压UC达到2s供变频器工作。
(5)充电指示灯:当充电电压达到27V以上,该指示灯会亮,所以在切断变频器电源后,还应等该指示灯完全熄灭时,才可以维修变频器内部元件,以免触电。
(6)逆变回路(桥)主器件(IGBT):全称为大功率双极性绝缘栅场效应馆,包括栅极、源极、漏极,其特点为电压控制器件,门极触发功率低、开关频率高、特性抑制性好,即通态压降、断开漏电流都很小,寿命可达20年。
YASKAWA安川G7变频器故障分析及解决安川G7变频器是一种高性能的变频控制器,常用于驱动各类机械设备。
然而,在使用过程中,G7变频器也会出现一些故障。
本文将对常见的G7变频器故障进行分析,并提供相应的解决方法。
第一种故障是G7变频器无法启动或无法运行。
这可能是由于电源供应中断、主电路故障、参数设置错误等原因引起的。
解决方法如下:首先,检查电源供应是否正常,确保变频器接入正确的电源线路。
其次,检查主电路电源模块是否工作正常,如果有故障则需要更换。
最后,检查参数设置是否正确,确保参数设置与实际需求匹配。
第二种故障是G7变频器输出电流异常。
这可能是由于负载过重、电机故障、输出电路故障等原因引起的。
解决方法如下:首先,检查负载是否过重,如果是,则需要减少负载以降低电流。
其次,检查电机是否有故障,如轴承磨损、绝缘故障等,如有故障则需要修理或更换电机。
最后,检查输出电路是否有松动或短路,如有故障则需要修理或更换输出电路。
第三种故障是G7变频器过热。
这可能是由于外部环境温度过高、散热器堵塞、散热风扇故障等原因引起的。
解决方法如下:首先,检查外部环境温度是否过高,如是,则需要降低温度。
其次,检查散热器是否堵塞,如有堵塞则需要清洁散热器。
最后,检查散热风扇是否正常工作,如有故障则需要修理或更换散热风扇。
第四种故障是G7变频器发生电压波动或电流波动。
这可能是由于电源电压不稳定、电流浪涌、电磁干扰等原因引起的。
解决方法如下:首先,检查电源电压是否稳定,如不稳定则需要更换稳定的电源。
其次,安装过滤器以减少电流浪涌或电磁干扰。
最后,检查接线是否接触良好,如有松动则需要重新连接。
总之,G7变频器故障的解决方法主要包括修理或更换故障部件、调整参数、降低负载、清洁散热器等。
在实际应用中,需要根据具体情况选择合适的解决方法。
为了保证变频器的正常运行,建议定期对G7变频器进行检查和维护。
这样可以提高设备的可靠性和使用寿命。
安川G7变频器故障分析及解决日本安川公司G系列变频器广泛用于起重类控制系统中。
一、常见故障篇(1)OC Over current 过电流描述:变频器的输出电流超过了过电流检出值。
常见原因:1、变频器输出侧发生短路,接地(电机烧毁,绝缘劣化,电缆破损而引起的接触,接地等)。
2、负载太大,加速时间太短。
(通常是见于调试加速过程中报,调长加速时间和检查L2-03)3、变频器输出侧电磁开关已动作。
4、电机短时堵转,如开闸制动器动作缓慢(有可能是制动器有问题,或是调试的程序有问题,制动器刹车皮摩擦,或是关闸时没有零速抱闸,没有零速抱闸通常都是参数或程序有问题)5、变频器的V/F特性设定偏高,请调整E1组参数。
6、闭环系统中,常见于编码器到PG卡之间的环节出现了问题(通常A+和B+接反了,会报PGO或OC,编码器打滑,或是PG卡坏了,要尽量避免编码器线受干扰),可以监视U1-05的参数是否均匀地变化,不能滞留或跳动,比较U1-02与U1-05之间的值是否接近一致。
7、电动机转矩过小。
(本人没遇过这种)8、变频器内部的电流互感器出现故障(互感器的简单测量方法是用万用表比较三个互感器四个角之间的阻值是否都差不多,挑出异常的,注意:量出来时坏的就是坏的,好的不代表是好的,等于废话,呵呵!)9、为了搞得神秘些,这个请到特殊故障篇看。
(2)GF Groun Favlt 接地描述:变频器输出侧发生接地的接地电流超过变频器额定输出电流的50%。
常见原因:1、变频器输出侧对地(电机烧毁,绝缘劣化,电缆破损而引起的接触,接地等)在变频器柜内用摇表检查电机进线有无接地现象,电机接线是否潮湿;2、如电机不存在接地现象,可能由于检测回路故障引起,请更换驱动板。
(3) PUF DC Bus Fuse Open 保险丝熔断描述:装在主回路的保险丝熔断了由于变频器输出侧的短路,接地造成输出晶体管损坏。
常见原因:保险烧毁,可能由于IGBT短路引起直流母线大电流经过,造成保险烧毁,IGBT短路的原因有几个:1、元器件质量问题、老化等;2、环境恶劣,如潮湿、温度过高、粉尘多、震动、外部环境剧变,如停电后被空调对着对风,上电后运行就容易报故障,如果变频器所处的环境振动比较大时,也容易对IGBT造成损坏。
记忆深刻的安川G7系列200KW变频器报警
直流母线电压低维修
记忆深刻的安川G7系列200KW变频器报警直流母线电压低修理。
当时检查供电电压,电机线圈阻值,查看监控U系列参数,未发觉电压值低,修改报警电压检出值等未能解决,在工控论坛发帖求助,下载资料查看。
高手指导,下载的资料中对策中比纸质版说明书多了1条可能变频器内部有灰尘等缘由使直流接触器帮助触点氧化接触不良导致。
随即拆解变频器,清理内部灰尘,拆接触器主触头,帮助触头用砂纸清理打磨后安装,恢复变频器,上电测试运行正常。
学习变频器工作原理,掌握规律,各参数含义,报警代码的关联性,根据报警代码规律分析检查,验证处理。
用户手册为必备工具。
第一次更换安装AB4M变频器。
原变频器故障损坏委外修理,当时4M用户手册是英文的,根据报警代码查找缘由,翻译报警缘由及对策,内部元件损坏无力量修理,随委外修理服务处理。
新变频器到货安装时只有1张简易调试说明,根据说明,查看英文手册调试参数,能够正常使用了,准时写了份安装调试过程说明,培训其他同事。
方式掌握4M变频器动作,自己根据通讯协议,数据地址及数据格式编写通讯程序调试,试验时设置参数后保持断电,通讯正常,掌握正常。
但现场变频器参数修改后通讯不上,无法掌握。
最终缘由是参数修改后为断电重启。
因此要多学习总结,动手调试,处理问题,不断总结,行程自己处理问题的思路及过程,有方法有步骤处理问题。
安川高压变频器输出缺相问题维修举例安川高压变频器维修中输出缺相问题举例:输出缺相也是我们在安川高压变频器维修中经常会碰到的故障之一。
我们都知道在缺相状态下是无法拖动三相交流异步电机的,在拖动电机的情况下还会出现过流报警,脱开电机后测量三相输出电压,往往是三相输出电压相差比较大,这时候首先应该检查功率模块是否损坏,驱动波形是否正常。
安川高压变频器维修中经常会碰到现象是驱动电路无电压。
开关电源是一个必须检查的电路,安川高压变频器不同之处是驱动电源不是直接由开关电源供给的,驱动电路和开关电源之间带有隔离。
所以我们还必须检查隔离变压器是否有问题。
排除以上故障应该可以确定驱动电路的电源是否正常。
控制回路端子的正转指令和反转指令同时为闭2.500ms以上闭时,按停止方法选择的设定(参数n005)变频器停止,检查外部回路(顺控器)(PID反馈丧失的检出),PID所馈值,低于了丧失检出值以下(n137)。
安川高压变频器维修中将变频器和电机以及电源侧之间换为金属管接线,再将金属管接地也很有效。
电线的粗细和接线距离变频器和电机间的接线距离较长时(特别是低频率输出),电缆的电压降会引起电机转矩下降,所以接线时请使用足够粗的电线。
反馈值的丧失被检出后便按参数n136的设定内容动作:调查机械的使用状态,排除原因。
增大设定值(参数n137)达到机械的允许值为止bUS 选择卡通信异常,安川高压变频器维修中来自通信选择卡的运行指令或频率指令设定模式,通信错误发生了检查通信选择卡,通信信号PF主回路电压错误,当回馈能量无法释放时,造成直流电压异常波动。
检查是否出现瞬时停电;检查是否出现输入电压开路;检查是否输入电压波动较大;检查是否输入线电压不平衡;也可能是因为主回路电容器损坏,输出开路错误。
安川高压变频器维修中故障现象分析,损坏的原因可能是多种多样的。
马达短路,对地绝缘不好,电机堵转,外部电源电压过高都有可能造成变频器大功率模块的损坏,我们在实际维修中更换大功率模块时一定要确定驱动电路的正常工作。
安川变频器是日系变频器中知名品牌,也是日系中高端产品的代表,以技术含量比较高著名,不紧性能卓越,同时质量可靠,在吊机,电梯,工业设备等行业有着广泛的应用,主流产品为G3/G5/G7(对应风机型为P)等系列,由于保护性能好,所以保护电路复杂,本文从驱动电路的保护入手引导大家学习安川变频器维修技术。
GF故障是常见的安川变频器故障,叫接地故障,其实也是OC过流保护故障,GF接地故障在排除电机接地存在问题的原因外,一个可能发生故障的部分是霍尔传感器了,霍尔传感器由于受温度,湿度等环境因数的影响,工作点很容易发生飘移,导致GF报警,另外一个可能是驱动电路保护造成的,下边就这种故障进行电路原理性分析。
安川变频器驱动电路图纸
一、电路原理:由CPU引脚来的PWM脉冲信号,经U2光电耦合器隔离和放大后,送入模块保护电路。
正常状态下,此脉冲信号再经Q2和Q3的推挽式功率放大电路放大,直接驱动IGBT模块。
一般认为,IGBT模块为电压型驱动模块,此种观念有失偏颇。
IGBT管子的输入栅-射结电容,恰恰需要瞬态的大涌入电流!这就是为什么会采用Q2、Q3来做功率放大的原因。
驱动信号的引入电阻,也是5Ω8W 的功率电阻。
而从这个意义上来讲,从本质上来看,IGBT模块,仍为电流型驱动器件。
这是笔者的看法,不知当否?当驱动电路的电流输出能力不足时,会使三相输出电流产生断续,电机振动,发出隆隆
声。
脉冲处理电路原理另见其它图说,此处重点是看保护电路如何动作的。
在变频器未接受启动信号时,U2的输出脚7、8为截止负电压,如以0V电源线做为参考点的话,此时7、8脚电压约-9.5V(忽略内部管子的饱合压降),此负压经R13、R3引入到Q2和Q3的基极。
Q2因反偏压而截止,Q3因正偏压而导通,IGBT模块的栅偏压为负,处于截止状态。
电阻R1、R2对+15V和负-9.5V分压得到3V的电平。
D9为击穿电压值为9V的稳压管,R1与R2的分压值不足以使其击穿,故Q3无偏流,处于截止状态。
光电耦合器U1无输入电流,故无GF(接地)和OC(过载、短路)等故障信号返回CPU。
当CPU发送驱动脉冲的时候,U2的7、8脚变为峰值为15V的正脉冲电压,D1的正极此际便上升为+15V,此时便出现了两种情况:一种情况下是模块良好,IGBT管子在正激励脉冲驱动下迅即导通,可认为P、E两点之间瞬时短接了。
D1的负端电位瞬即拉为0V,也将D2的负端电位拉为1V以下,因未达到D2的击穿值,使Q3仍无基极偏流而截止;一种情况下是模块已或因负载异常使运行电流过大,或因Q3等驱动电路本身不良使IGBT管子并未良好地导通,D1的负端为高电位而截止,+15V经R1使D2击穿,Q3得到偏流导通,将Q2基极的正脉冲电压拉为零电平,IGBT模块失去脉冲而截止。
同时Q3的导通产生了U1的输入电流,U1将模块故障信号送入CPU。
可见此电路是保护电路先切断了IGBT管子的驱动脉冲,同时送出了模块故障信号。
保护是及时和快速的。
二、维修要点:
一般如果发生GF/OC之类的故障,需要先检查IGBT模块,看是否有短路或者性能不良等现象存在,然后检查U1和U2两个光耦的状况,另外稳压管D2也是经常损坏的器件,Q2和Q3直接驱动IGBT,一般也在损坏的行列之中,在更换了损坏的器件后先不着急装上IGBT模块,而先要单独测试驱动电路的阻抗是否一致(三相平衡),然后单独供电驱动板和CPU主板,启动主板,给定一定频率信号给驱动板,测量UVW之间的驱动电压是否达到平衡要求,平衡后才可以上IGBT 模块,减少试机过程中烧坏模块的几率,然后空载运行,最后是带载测试。
客户的选择,从开始就决定了结果
工控技服,选强的不择差的
广东容济机电科技有限公司携手华南理工大学自动化科学与工程学院,强强
联合,共同创建了面向工控自动化行业的
研究生工作站与联合培养基地
容济公司从事工控技术服务行业多年,被誉为“工控界的黄埔军校”,培养有大量资深的电子电气维修工程师,在工控行业影响深远,目前联合华南理工大学自动化科学与工程学院,进行校企合作,面向工控自动化行业,从芯片级维修到工程项目到技术培训到产品研发,建立了一种长期的战略性伙伴关系,长期有大量的研究生在本基地研究“芯片级工控产品维修”课题,摸索工控产品维修的标准化作业,为下来的连锁维修经营做准备。
基地培养出来的工程师都具有丰富的维修经验,掌握着大量宝贵的现场维修调试经验,精通各品牌工控产品的原理,能够在无图纸,无资料的条件下维修任何工控产品,保证不二次损坏机器,不收取任何检测费,没有修复的产品不收取任何费用,保修期内的修复品再次发生故障无法修复的退款处理。
本基地的工控产品维修包括:
各国各种变频器伺服驱动器和伺服电机直流调速器编码器制动单元
plc及扩展模块DCS智能仪表触摸屏与人机界面电源工控机电子线路
数控CNC系统传感器电路板及其他板件
基地拥有雄厚的技术实力和丰富的维修经验,目前被Parker SSD传动、西门子、富士、三菱、施耐德、伦茨、ABB、AB、包米勒等国际工控品牌授权为华南地区的维修服务
中心。
基地配有先进的测试仪器,包括多通道示波器、短路跟踪仪、在线测试仪、通讯检测仪、逻辑分析仪和编码器专用检测仪等,建有系列重载测试和通讯检测设备,备有充足的零部件。
维修流程:第一步:询问用户工控的故障。
第二步:根据用户的故障描述和实际状况,结合工程师的理论及经验,分析造成此类故障的原因和大体故障点。
第三步:打开被维修的产品,确认被损坏的基本器件,分析维修恢复的可行性。
第四步:根据被损坏器件的工作位置,阅读及分析电路工作原理,从中找到损坏器件的原因,同时结合现场的使用情况,告知客户现场的情况预测,让客户做好现场检查工作,避免此类故障再次发生。
第五步:与客户联系,报上维修价格,征求用户维修意见。
第六步:寻找相关的器件进行配换。
第七步:确定工控故障及原因都排除的情况下,通电进行实验。
第八步:在工控正常工作的情况下,进入系统24小时抢修服务,快速反应测试。
维修特色:维修企业化运作,给客户提供持续的保障免费检查、先核维修价,经用户认可再进行维修。
免费检查,质量保证,交货迅速,价格合理,备件充足。
专业工程师可上门服务维修,安装,调试。
外地客户可以通过快递公司把机器邮寄给我们。
另外提供24小时生产线抢修服务和变频器维修培训,欢迎随时来电。
