数据库基础第一章1

网状模型（Network Model） 关系模型（Relationship Model）
层次模型和网状模型统称为非关系模型，它是按照图论中
图的观点来研究和表示的数据模型。
Visual basic与SQL Server 2005 清华大学出版社
逻辑模型
层次模型，若用图来表示,层次模型是一棵倒立的树。
是兄弟结点，R2、R4和R5
是叶结点。
Visual basic与SQL Server 2005 清华大学出版社
逻辑模型
网状模型，若用图来表示， 网状模型是一个网络模型。
在数据库中，将满足下列两个条件的数据模型称为网状模型： （1）允许有一个以上的结点双亲结点。 （2）一个结点可以有一个或多个双亲结点。 在网状模型中，由于子结点与双亲结点的联系不是唯一的。因此，网络中的每个联 系都要命名以示区别，并指出与该联系有关的双亲结点和子结点。 右图给出了一个抽象的网状模型。 在图中，R1和 R4之间有两种联系， 分别命名为L1 、L2；R1、R2无双 亲结点，而R3、R5有两个双亲结点。
另一类模型是逻辑模型和物理模型，
逻辑模型主要包括网状模型、层次模型、关系模型、面向对象模 型等，按计算机系统的观点对数据建模，用于DBMS实现。
物理模型是对数据最底层的抽象，描述数据在系统内部的表示方
式和存取方法，在磁盘或磁带上的存储方式和存取方法。
Visual basic与SQL Server 2005 清华大学出版社
更好的安全保密性，也简化了程序员的工作和数据库开发建立的工作。所以 深受用户的喜爱。
Visual basic与SQL Server 2005 清华大学出版社
1.4 关系数据模型
基本概念
（1）关系：一个关系就是一张二维表，通常将一个没有重复行、重复列的二维表看成

实例
有三个关系R、S和T如下图，注：关系中的B C D 代表的字段名
B A B
C D 0 K1 1 N1
B
C
D
F
A N
3
0 2
H2
K1 X1
B A
C 0
D K1
请问有关系R和S通过运算得到的关系T，则所使用的运算为 A并 B 自然连接 C 差 D 交
思考：如果R和S 进行并运算，那么分别得到的关系T是如何组成？ 思考：如果上题进行差运算，那么有两种情况 （1）R和S进行差运算 （2）S和R进行运算 两种情况得到的结果是不同的。
问题：下面两个表是否可以使用并、差、交 运算
专门的关系运算
1、选择：从表中找出满足给定条件的元组（记录）的操作称为选择，选择的结果是一 个新的关系（表）。选择的条件以逻辑表达式的形式给出，使逻辑表达式的值为真的元 组（记录）将被选出组成一个新的关系。 例如：打开“学生.mdb”access数据库文档。在查询使用设计查询器，在设计查询器 中添加” HYA13“表。使用用查询，查找出性别为”男“的记录信息。 在显示表中将HYA13表添加到设计器中后，关闭显示表窗口。 双击HYA13表中的*号（代表添加所有字段并显示） 鼠标移动在字段行第二个单元格，后双击HYA13表中的性别（作为查询条件）在条 件栏中输入”男”，把显示的 去掉。因为*号已经代表显示表中的所有字段了。
13题考点：“关键字”=主关键字
10题考点：如何进行多表联系。这里的
指的是跟S和C表建立联系的外关键字
12题解题重点：题目中提到的主键，指的是表的主关键字。而表中可以作为 主关键字的字段必须是唯一的。唯一对唯一
二、关系（表）运算
关系之间的运算前提：进行运算的两个表必须具有相同的关系模式（表的字段结构要相同） 1、并：是指由属于这两个表的元组（记录）组成的集合，从而组成一个新的关系（表） 2、差：是由一个表中去掉在另一个表中也有的元组（记录），而组成一个新的关系（表） 3、交：结果是由两个表中的共同元组（记录），组成一个新的关系

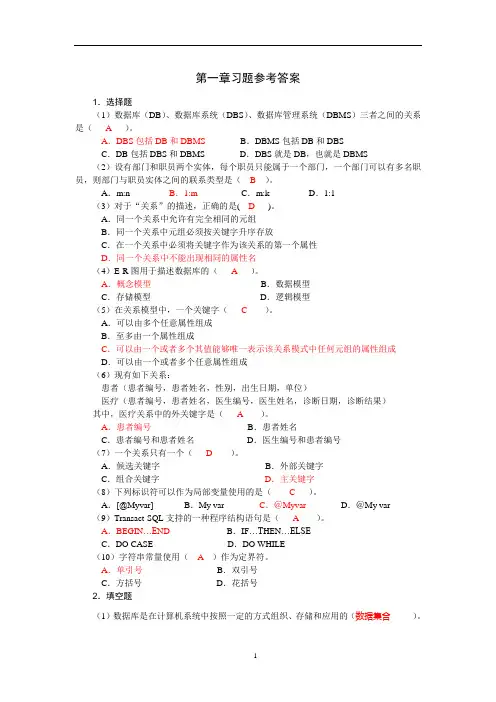

第一章习题参考答案1．选择题（1）数据库（DB）、数据库系统（DBS）、数据库管理系统（DBMS）三者之间的关系是（A）。

A．DBS包括DB和DBMS B．DBMS包括DB和DBSC．DB包括DBS和DBMS D．DBS就是DB，也就是DBMS （2）设有部门和职员两个实体，每个职员只能属于一个部门，一个部门可以有多名职员，则部门与职员实体之间的联系类型是（B）。

A．m:n B．1:m C．m:k D．1:1（3）对于“关系”的描述，正确的是( D)。

A．同一个关系中允许有完全相同的元组B．同一个关系中元组必须按关键字升序存放C．在一个关系中必须将关键字作为该关系的第一个属性D．同一个关系中不能出现相同的属性名（4）E-R图用于描述数据库的（A）。

A．概念模型B．数据模型C．存储模型D．逻辑模型（5）在关系模型中，一个关键字（C）。

A．可以由多个任意属性组成B．至多由一个属性组成C．可以由一个或者多个其值能够唯一表示该关系模式中任何元组的属性组成D．可以由一个或者多个任意属性组成（6）现有如下关系：患者（患者编号，患者姓名，性别，出生日期，单位）医疗（患者编号，患者姓名，医生编号，医生姓名，诊断日期，诊断结果）其中，医疗关系中的外关键字是（A）。

A．患者编号B．患者姓名C．患者编号和患者姓名D．医生编号和患者编号（7）一个关系只有一个（D）。

A．候选关键字B．外部关键字C．组合关键字D．主关键字（8）下列标识符可以作为局部变量使用的是（C）。

A．[@Myvar] B．My var C．＠Myvar D．＠My var （9）Transact-SQL支持的一种程序结构语句是（A）。

A．BEGIN…E ND B．IF…T HEN…ELSEC．DO CASE D．DO WHILE（10）字符串常量使用（A）作为定界符。

A．单引号B．双引号C．方括号D．花括号2．填空题（1）数据库是在计算机系统中按照一定的方式组织、存储和应用的（数据集合）。

例： “学生—选课成绩—课程”关系模型。设已用Visual FoxPro建立了一个“学习管理”数据库，其中有学生、课程、 选课成绩三个表。
学生
m
选修
n
课程
关系数据库的基本概念
关系与表：一个关系就是一张二维表，每个关系 有一个关系名。在VF中，一个关系作为一个文 件存储，文件扩展名为 .dbf，称为表。 元组与记录：在一个二维表中，水平方向的一行 称为一个元组。在关系数据库应用中，表中的一 行称为记录。 属性与字段：二维表中垂直方向的列称为属性， 每一列有一个属性名，与前面讲的实体的属性相 同。在关系数据库应用中，表中的一列称为字段。
1.4.2 关系运算
联接：联接运算是将两个关系模式的若干属性拼接成 一个新的关系模式的操作，对应的新关系中，包含 满足联接条件的所有元组。 在关系数据库的应用中，联接是将两个表的若干 字段，按关键字同名等值的条件或其他条件并排拼 接，生成一个新的表。
1.4.3 关系的完整性
1.实体完整性 实体完整性是指关系的主关键字不能取空值，不同 记录的主关键字值也不能相同。 2.参照完整性 参照完整性是对主关键字与外部关键字的约束。简 单地说，就是要求关系中“不引用不存在的实 体”。 3.用户定义完整性 用户定义完整性又称域完整性。用户定义完整性是 根据应用的实际的需要，对某方面具体数据提出 约束性条件。
姓名 学号 性别 出生日期 班号 班名 专业
学生
班级
……
班级
……
1.3.2 实体间的联系
一对一联系（1:1）；一对多联系（1:m）；多对多联系（m:n）
班长
1
管理
1
班级
学生
n
属于
1
班级
学生
