自动生产线工作站站内控制系统设计

面向智能制造的自动化装配生产线优化设计自动化装配生产线是智能制造的重要组成部分，在提高生产效率和产品质量的同时，也能节约人力资源和降低成本。

为了实现自动化装配生产线的优化设计，需要综合考虑生产线布局、工艺流程、设备选择和控制系统等因素，以下是针对这些方面的优化设计建议。

一、生产线布局优化1. 空间利用率：通过合理规划生产线布局，优化设备和工作站之间的空间配置，最大程度地利用有限的场地资源，并确保员工流线的顺畅。

2. 物料流动路径：优化物料的流动路径，减少物料搬运和等待时间，提高物料进出效率，并避免物料的交叉污染。

3. 人机协作：合理安排人与机器的工作区域，提高人机协作效率，避免工人对机器的干预，减少工人工作强度。

二、工艺流程优化1. 工序优化：分析每个工序的时间和资源消耗，通过合理的任务分配和工艺改进，减少工序的时间和资源消耗，提高生产效率。

2. 并行工艺：根据产品特点和工艺要求，合理设计并行工艺，将原本串行的工序拆分成多个并行的工序，以减少产品制造周期。

3. 自动化程度：推广使用自动化设备和机器人，在工艺流程中减少人工干预，提高产品可靠性和稳定性。

三、设备选择优化1. 设备可靠性：选择具有高可靠性和稳定性的设备，减少设备故障和停机时间。

同时，考虑设备的适应性和灵活性，能够适应多种产品的装配需求。

2. 智能设备：选用具备智能化和自动化控制功能的设备，可以实现自动化的物料搬运、装配和检测，提高生产线的智能化程度。

3. 节能环保：选择节能环保型设备，减少能源和资源消耗，降低生产线的碳排放和环境污染。

四、控制系统优化1. 实时监控：建立实时监控系统，对生产线的各个环节进行全面监控和数据采集，及时发现异常情况，并进行预警和处理。

2. 数据分析和优化：对采集到的生产数据进行分析，找出生产线中的瓶颈和优化点，提出相应的改进方案，并根据实际情况进行调整。

3. 故障预测和维护：结合物联网技术，实现设备故障的预测和预防性维护，减少设备故障对生产线的影响，提高设备的稳定性和可靠性。

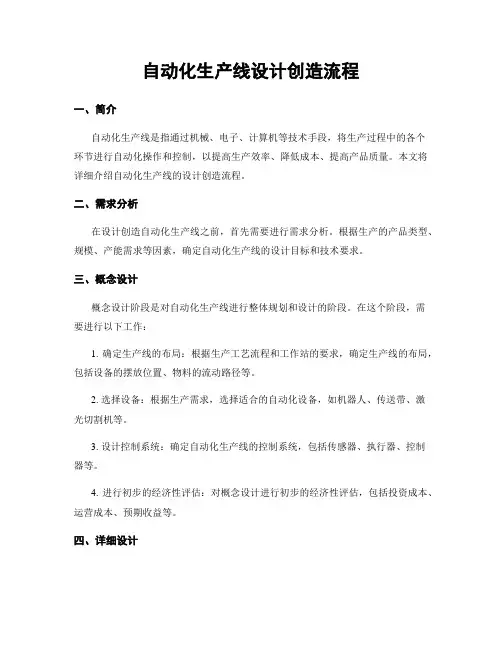

自动化生产线设计创造流程一、简介自动化生产线是指通过机械、电子、计算机等技术手段，将生产过程中的各个环节进行自动化操作和控制，以提高生产效率、降低成本、提高产品质量。

本文将详细介绍自动化生产线的设计创造流程。

二、需求分析在设计创造自动化生产线之前，首先需要进行需求分析。

根据生产的产品类型、规模、产能需求等因素，确定自动化生产线的设计目标和技术要求。

三、概念设计概念设计阶段是对自动化生产线进行整体规划和设计的阶段。

在这个阶段，需要进行以下工作：1. 确定生产线的布局：根据生产工艺流程和工作站的要求，确定生产线的布局，包括设备的摆放位置、物料的流动路径等。

2. 选择设备：根据生产需求，选择适合的自动化设备，如机器人、传送带、激光切割机等。

3. 设计控制系统：确定自动化生产线的控制系统，包括传感器、执行器、控制器等。

4. 进行初步的经济性评估：对概念设计进行初步的经济性评估，包括投资成本、运营成本、预期收益等。

四、详细设计详细设计阶段是对概念设计进行进一步细化和完善的阶段。

在这个阶段，需要进行以下工作：1. 设计各个工作站：对每一个工作站进行详细设计，包括设备的选型、工作站的布局、工作站之间的物料传递方式等。

2. 确定自动化控制策略：根据工艺流程和产品要求，确定自动化控制策略，包括工作站的自动化控制方式、设备之间的协调与同步等。

3. 进行设备的详细设计：对所选设备进行详细设计，包括机械结构设计、电气设计、控制系统设计等。

4. 进行系统的集成设计：将各个工作站和设备进行集成设计，确保各个部份能够协调工作。

五、创造和调试在自动化生产线的创造和调试阶段，需要进行以下工作：1. 设备创造：根据详细设计图纸，进行设备的创造和加工。

2. 系统集成：将各个部份进行组装和集成，确保设备能够正常工作。

3. 软件编程：对控制系统进行软件编程，实现自动化控制和协调。

4. 调试和测试：对自动化生产线进行调试和测试，确保设备和系统的正常运行。

机械行业自动化生产线与技术方案第一章自动化生产线概述 (2)1.1 自动化生产线的定义与分类 (2)1.2 自动化生产线的发展趋势 (2)1.3 自动化生产线的优势与挑战 (3)1.3.1 优势 (3)1.3.2 挑战 (3)第二章生产线设计与规划 (3)2.1 生产线布局设计 (3)2.2 设备选型与配置 (3)2.3 生产线物流规划 (4)2.4 生产线控制系统设计 (4)第三章技术概述 (5)3.1 的定义与分类 (5)3.2 技术的应用领域 (5)3.3 技术的发展趋势 (5)第四章硬件系统 (6)4.1 本体结构 (6)4.2 驱动系统 (6)4.3 传感器系统 (7)第五章控制系统 (7)5.1 控制原理 (7)5.2 编程与调试 (7)5.3 视觉系统 (8)第六章应用案例 (8)6.1 焊接应用 (8)6.1.1 案例背景 (8)6.1.2 应用场景 (8)6.1.3 应用效果 (8)6.2 装配应用 (9)6.2.1 案例背景 (9)6.2.2 应用场景 (9)6.2.3 应用效果 (9)6.3 检测与搬运应用 (9)6.3.1 案例背景 (9)6.3.2 应用场景 (9)6.3.3 应用效果 (9)第七章自动化生产线集成 (9)7.1 生产线与的集成 (10)7.2 生产线与信息系统的集成 (10)7.3 生产线与智能工厂的集成 (10)第八章生产线智能化技术 (11)8.1 生产线数据采集与监控 (11)8.2 生产线故障诊断与预测 (11)8.3 生产线自适应控制技术 (12)第九章自动化生产线的实施与维护 (12)9.1 自动化生产线的安装与调试 (12)9.2 自动化生产线的运行维护 (13)9.3 自动化生产线的升级与改造 (13)第十章与自动化生产线的发展前景 (14)10.1 与自动化生产线的技术创新 (14)10.2 与自动化生产线的市场前景 (14)10.3 与自动化生产线的政策环境与产业布局 (14)第一章自动化生产线概述1.1 自动化生产线的定义与分类自动化生产线是指在计算机控制下，通过自动化设备、仪器和系统，完成产品生产全过程的一种生产方式。

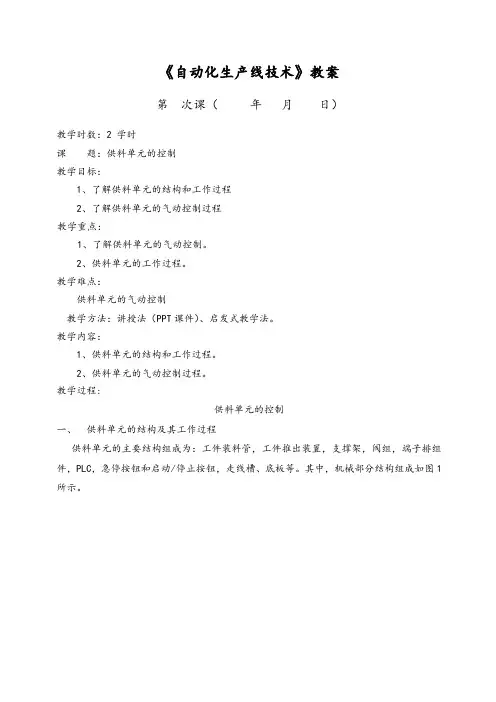

《自动化生产线技术》教案第次课（年月日）教学时数：2 学时课题：供料单元的控制教学目标：1、了解供料单元的结构和工作过程2、了解供料单元的气动控制过程教学重点：1、了解供料单元的气动控制。

2、供料单元的工作过程。

教学难点：供料单元的气动控制教学方法：讲授法（PPT课件）、启发式教学法。

教学内容：1、供料单元的结构和工作过程。

2、供料单元的气动控制过程。

教学过程:供料单元的控制一、供料单元的结构及其工作过程供料单元的主要结构组成为：工件装料管，工件推出装置，支撑架，阀组，端子排组件，PLC，急停按钮和启动/停止按钮，走线槽、底板等。

其中，机械部分结构组成如图1所示。

图1供料单元的主要结构组成其中，管形料仓和工件推出装置用于储存工件原料，并在需要时将料仓中下层的工件推出到出料台上。

它主要由管形料仓、推料气缸、顶料气缸、磁感应接近开关、漫射式光电传感器组成。

工作原理：工件垂直叠放在料仓中，推料缸处于料仓的底层并且其活塞杆可从料仓的底部通过。

当活塞杆在退回位置时，它与下层工件处于同一水平位置，而夹紧气缸则与次下层工件处于同一水平位置。

在需要将工件推出到物料台上时，首先使夹紧气缸的活塞杆推出，压住次下层工件；然后使推料气缸活塞杆推出，从而把下层工件推到物料台上。

在推料气缸返回并从料仓底部抽出后，再使夹紧气缸返回，松开次下层工件。

这样，料仓中的工件在重力的作用下，就自动向下移动一个工件，为下一次推出工件做好准备。

二、供料单元的气动控制过程①气动控制元件1、标准双作用直线气缸双作用气缸是指活塞的往复运动均由压缩空气来推动。

图 2-3 是标准双作用直线气缸的半剖面图。

图中，气缸的两个端盖上都设有进排气通口，从无杆侧端盖气口进气时，推动活塞向前运动；反之，从杆侧端盖气口进气时，推动活塞向后运动。

双作用气缸具有结构简单，输出力稳定，行程可根据需要选择的优点，但由于是利用压缩空气交替作用于活塞上实现伸缩运动的，回缩时压缩空气的有效作用面积较小，所以产生的力要小于伸出时产生的推力。

[全]自动化生产线布局介绍自动化生产线布局是指在生产过程中，以最优的方式布置和安排各个生产设备、工作站、输送系统和物料存储区域等要素，以实现生产效率的最大化、生产流程的最优化和生产成本的最低化。

自动化生产线布局的合理性直接影响着企业的生产能力、生产效率和生产质量。

下面，将从布局原则、布局方法和布局优化等方面进行介绍。

一、布局原则：1.流程合理性：根据生产工艺和产品的特点，合理设置工作站的位置，使得物料顺畅流动，减少不必要的输送和等待时间，从而提高生产效率和质量。

2.空间利用效率：合理利用厂房空间，最大限度地利用各个区域，减少空间浪费，提高生产能力。

3.人机协同：结合工人的工作习惯和人机工程学原理，合理安排工作站的位置和设备的高度，使得工人可以顺利操作和控制设备，提高工作效率和人员安全。

4.安全性：合理布局生产线，设置安全设施和标志，保障工人的人身安全。

二、布局方法：1.直线流程布局：将各个工作站按照产品流程的顺序依次排列，形成一条直线流程，适用于生产过程简单、产品品种少的情况。

2.U形流程布局：将各个工作站按照产品流程的顺序依次排列，形成一个U形，适用于生产过程较复杂、产品品种多的情况。

3.L形流程布局：将各个工作站按照产品流程的顺序依次排列，形成一个L形，适用于生产过程中存在分支流程的情况。

4.网状流程布局：将各个工作站按照产品流程的关联程度进行合理布局，形成一个网状，适用于生产过程中存在多个分支流程和多个子系统的情况。

三、布局优化：1.平衡生产线：通过对不同工作站的生产能力进行平衡，使得每个工作站的产能相对均衡，避免生产线发生拥塞或闲置的情况。

2.减少物料处理：通过优化布局，减少物料的搬运和处理次数，降低物料损耗和处理成本。

3.灵活性和可扩展性：考虑到市场需求的不确定性，布局中应该考虑到生产线的灵活性和可扩展性，方便进行生产线的调整和扩展。

4.考虑环境影响：布局中应该考虑到环境因素，如噪音、振动、粉尘等对工作人员和设备的影响，合理设置防护设施和消声装置。

基于PLC的装配流水线控制系统设计案例装配流水线是指由一系列工作站组成的自动化生产线，每个工作站负责完成装配产品的一个或多个任务，通过传送带或滑道将产品一步步运动到下一个工作站进行加工。

PLC（可编程逻辑控制器）是现代工业自动化中最常用的控制器之一，它具有可编程性、稳定性和可靠性强等特点，可以对装配流水线进行高效的控制。

本文将介绍基于PLC的装配流水线控制系统设计的步骤及要素。

设计步骤：1. 确定装配流水线的构成和任务：先确定生产需求和产品设计要求，然后再确定流水线需要的工作站和任务，确定每个工作站的操作流程和执行方式。

2. 设计PLC控制程序：采用Ladder图、文字列表或函数块等方式设计PLC控制程序，包括输入输出变量的定义、逻辑关系和控制指令的设置等。

3. 选择PLC硬件：选择合适的PLC控制器，包括输入/输出模块、CPU模块、通讯模块等。

4. 确定传感器、执行器和控制信号：根据流水线的实际情况，选择合适的传感器、执行器和控制信号设备，包括接近开关、激光传感器、电机、气缸、继电器等。

5. 确定通讯协议和网络通讯方式：确定PLC控制器与其他设备之间的通讯协议和通讯方式，包括以太网、CAN总线、Modbus等。

6. 调试和优化：进行PLC控制程序的调试和优化，包括修改和测试程序、检查传感器和执行器的连接状态、检查电路接线的正确性等。

设计要素：1. 系统稳定性和可靠性：保证PLC控制系统的稳定性和可靠性，对流水线的杂音、电感干扰等干扰因素进行抑制和隔离，避免因异常情况导致系统崩溃或故障。

2. 数据安全和可扩展性：保证PLC控制系统的数据安全性，将不同的数据隔离开来，避免因数据错乱或错位导致错误的控制指令。

同时，应考虑到系统的可扩展性，可以通过添加或更换硬件来满足新的需求或任务。

3. 程序可读性和可维护性：设计清晰、简单的PLC控制程序，具有良好的可读性和可维护性。

需要注重程序的文档化、注释化和可视化，降低程序修改时的错误率。

引言概述：自动化生产线是现代工业生产中的重要组成部分，其应用既提高了生产效率，又降低了生产成本。

本文将对自动化生产线的设计与优化进行深入研究，旨在通过探索各个环节的改进和创新，提高生产线的效率和可靠性。

正文内容：1.自动化生产线的前期设计a.完善需求分析：需要准确地了解生产线所需的产量、品质和生产周期等指标，对于生产线的前期设计起到至关重要的作用。

b.确定工艺流程：根据产品的工艺特点以及生产线的要求，确定合理的工艺流程，包括工作站数量、工作流程和工序之间的关系等。

2.自动化生产线的机械系统设计a.选用适当的传动方式：根据生产线的性质和要求，选用适当的传动方式，如皮带传动、链传动或齿轮传动等，以满足生产线要求的力矩、速度和位置等参数。

b.设计合理的机械结构：通过对工作站的布局和组织方式进行优化设计，使得整个生产线的运作更加顺畅和高效。

3.自动化生产线的电气控制系统设计a.选择合适的传感器和执行器：根据不同工作站的需求，选择适合的传感器和执行器，用于实时监测和控制生产过程中的各种参数和操作。

b.设计稳定可靠的自动控制系统：利用现代控制技术，设计稳定可靠的自动控制系统，以实现生产线的高效、安全和可持续运行。

4.自动化生产线的信息化管理系统设计a.数据采集与分析：通过采集各个工作站的生产数据，建立生产线的大数据平台，对生产过程进行实时监控和数据分析，以便及时发现问题并进行优化。

b.优化调度与运行管理：基于大数据分析结果，优化生产线的调度算法，实现生产能力的最大化和资源的优化配置。

5.自动化生产线的改进与优化a.设备技术改进：通过引入先进的设备和技术，提高自动化生产线的生产能力和质量水平。

b.工艺流程优化：持续改进和优化工艺流程，减少生产线的停机时间和废品率。

总结：自动化生产线的设计与优化是一项综合性的工作，需要深入研究各个环节的改进和创新，以提高生产线的效率和可靠性。

通过完善前期设计、合理设计机械系统、电气控制系统和信息化管理系统，并不断改进和优化，可以使自动化生产线实现更高效、更稳定的运行，为企业的发展做出更大的贡献。

基于PLC控制的机器人自动化生产线设计在现代工业生产中，自动化生产线正逐渐成为工厂生产的主流方式。

自动化生产线由各种各样的机器人、传感器、执行器和控制系统组成，能够完成各种生产过程中的重复性操作和精密加工任务。

在自动化生产线中，PLC(可编程逻辑控制器)被广泛应用于控制和监控生产过程。

本文将重点介绍基于PLC控制的机器人自动化生产线设计。

一、自动化生产线概述自动化生产线是指在工业生产中，通过运用现代控制技术和自动化设备，对产品的加工、组装、检测、包装等全过程进行自动化操作。

自动化生产线的核心是通过自动化设备和控制系统来实现生产过程的自动化、智能化和高效化。

自动化生产线通常由多个工作站组成，每个工作站都完成特定的工序或任务，如加工、装配、检测和包装等。

在自动化生产线中，机器人是至关重要的一部分。

机器人具有多轴自由度、高精度、高速度和强大的操作能力，能够完成各种复杂的任务。

PLC作为自动化生产线的控制核心，负责对整个生产线进行逻辑和时序控制，以实现各种自动化操作。

1. 系统架构设计基于PLC控制的机器人自动化生产线设计需要充分考虑系统整体架构，包括机器人选择、传感器选择、执行器结构、控制系统硬件和软件设计等方面。

首先需要确定生产线所需的机器人类型和数量，根据生产需求选择合适的工业机器人，包括SCARA机器人、Delta 机器人、协作机器人等。

需要考虑传感器的选择和布局，传感器用于实现对生产过程的监测和反馈控制，包括位置传感器、视觉传感器、力传感器等。

在执行器方面，需要根据机器人的工作范围和负荷进行合理的设计和选择，确保执行器能够完成各项任务的需求。

控制系统硬件方面，需要选择适合的PLC控制器和IO模块，确保系统的稳定性和可靠性。

在控制系统软件方面，需要进行PLC程序设计和编程，实现对整个生产线的逻辑控制和参数调节。

2. 实时监控和远程控制基于PLC控制的机器人自动化生产线设计需要实现实时监控和远程控制功能。

基于PLC的自动化生产线控制系统设计自动化生产线控制系统设计是现代工业生产的重要组成部分，其通过使用计算机和程序控制装置，实现对生产线上各个设备的协调运行和监控。

在本次任务中，我将介绍基于PLC（可编程逻辑控制器）的自动化生产线控制系统设计。

首先，我们需要了解PLC的基本概念和工作原理。

PLC是一种专门用于工业自动化控制的计算机控制设备，具有高速、可靠和灵活的特点。

它由CPU、输入/输出模块和通信模块等组成，可以通过编程来实现对各个输入和输出模块的控制。

接下来，我们需要进行自动化生产线的布局设计。

根据生产线的具体需求，我们可以将其分为不同的工作区域，每个区域包括一组设备和工作站。

在设计过程中，需要考虑设备之间的物料流动、工作站的工艺要求以及工作效率等因素，以确保生产线的流程畅通和产能最大化。

然后，我们可以开始进行PLC程序的设计。

根据生产线的工艺流程和操作要求，我们可以编写程序来控制各个设备的启停、速度调节、报警监测等功能。

为了提高生产效率和故障诊断能力，我们可以使用事件触发、定时器和计数器等技术来实现自动化控制。

在设计PLC程序时，我们需要合理划分输入和输出模块，将输入模块用于接收传感器的信号，如温度、压力和位置等，将输出模块用于对执行元件的控制，如电机、气缸和阀门等。

此外，我们还需要考虑数据的传输方式和通信协议，以确保各个设备之间的数据交互和信息共享。

在PLC程序设计完成后，接下来是PLC系统的调试和测试。

我们可以使用仿真软件来验证程序的正确性和可靠性，在确保没有异常情况和逻辑错误后，将程序下载到实际的PLC设备中进行实时运行和调试。

在调试过程中，可以使用在线监控功能来实时查看PLC的运行状态，以确保生产线的正常运行。

最后，我们需要对自动化生产线控制系统进行优化和改进。

根据实际运行情况和需求变化，我们可以不断对PLC程序进行优化和改良，以提高系统的稳定性和可靠性。

此外，我们还可以采用数据采集和分析技术，对生产线进行监测和优化，以实现最佳生产效率和质量。
