空调自动控制BA培训资料

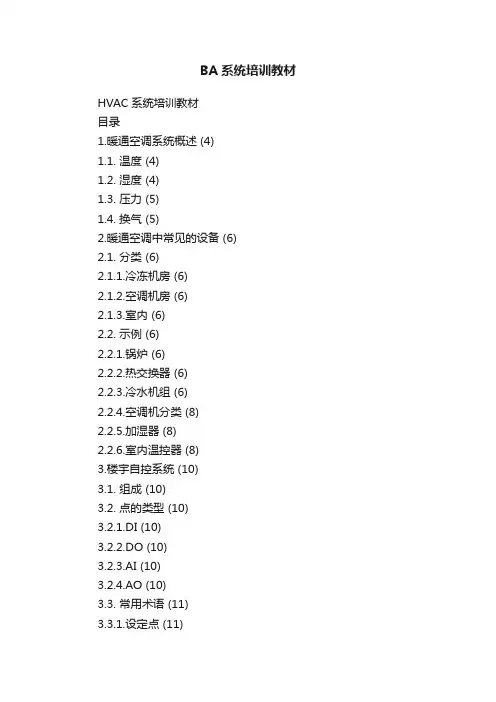

BA系统培训教材HVAC系统培训教材目录1.暖通空调系统概述 (4)1.1. 温度 (4)1.2. 湿度 (4)1.3. 压力 (5)1.4. 换气 (5)2.暖通空调中常见的设备 (6)2.1. 分类 (6)2.1.1.冷冻机房 (6)2.1.2.空调机房 (6)2.1.3.室内 (6)2.2. 示例 (6)2.2.1.锅炉 (6)2.2.2.热交换器 (6)2.2.3.冷水机组 (6)2.2.4.空调机分类 (8)2.2.5.加湿器 (8)2.2.6.室内温控器 (8)3.楼宇自控系统 (10)3.1. 组成 (10)3.2. 点的类型 (10)3.2.1.DI (10)3.2.2.DO (10)3.2.3.AI (10)3.2.4.AO (10)3.3. 常用术语 (11)3.3.1.设定点 (11)3.3.2.控制点 (11)3.3.3.偏移量 (11)3.3.4.控制范围 (11)3.3.5.偏差 (11)3.3.6.正向作用 (11)3.3.7.反向作用 (11)3.3.8.常开型和常闭型 (11)3.3.9.重新设定 (12)4.节能管理 (13)4.1. 可编程时间控制模式 (13)4.2. 最佳启停(SSTO Start/Stop Time Optimization ) (13) 4.3. 焓值控制（Enthalpy optimization） (14)4.4. 全新风运行 (14)4.5. 夜间净化 (14)4.6. 间歇工作 (14)5.空调系统的类型和控制 (15)5.1. 定风量系统 (15)5.1.1.典型的空调机组控制原理 (15)5.1.2.典型的新风机控制原理 (15)5.2. 变风量(VAV)系统 (16)5.2.1.VAV的基本控制方式 (16)5.2.2.压力有关型VAV末端 (16)5.2.3.简单的单冷型与压力无关的VAV末端 (17)5.2.4.带再加热设备的VAV末端 (17)5.2.5.并行风机 (17)5.2.6.串联风机 (17)5.2.7.不带风机的诱导式 (17)5.2.8.传统的VAV和最新的TRAV (17)6.其他自控系统简介 (19)6.1. 水系统 (19)6.1.1.定流量系统 (19)6.1.2.变流量系统 (19)6.1.3.一次泵和二次泵 (19)6.2. 给排水系统 (20)6.3. 照明系统 (20)6.4. 变配电系统 (20)6.5. 电梯系统 (21)1.暖通空调系统概述HVAC (heating, ventilation, Air condition)控制系统的目的是通过控制锅炉、冷冻机、水泵、风机、空调机组等等来维护环境的舒适。

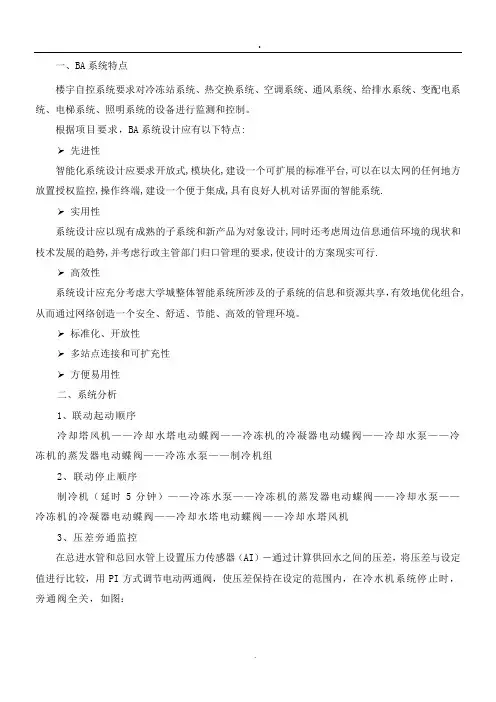

一、BA系统特点楼宇自控系统要求对冷冻站系统、热交换系统、空调系统、通风系统、给排水系统、变配电系统、电梯系统、照明系统的设备进行监测和控制。

根据项目要求，BA系统设计应有以下特点:先进性智能化系统设计应要求开放式,模块化,建设一个可扩展的标准平台,可以在以太网的任何地方放置授权监控,操作终端,建设一个便于集成,具有良好人机对话界面的智能系统.实用性系统设计应以现有成熟的子系统和新产品为对象设计,同时还考虑周边信息通信环境的现状和枝术发展的趋势,并考虑行政主管部门归口管理的要求,使设计的方案现实可行.高效性系统设计应充分考虑大学城整体智能系统所涉及的子系统的信息和资源共享，有效地优化组合,从而通过网络创造一个安全、舒适、节能、高效的管理环境。

标准化、开放性多站点连接和可扩充性方便易用性二、系统分析1、联动起动顺序冷却塔风机——冷却水塔电动蝶阀——冷冻机的冷凝器电动蝶阀——冷却水泵——冷冻机的蒸发器电动蝶阀——冷冻水泵——制冷机组2、联动停止顺序制冷机（延时5分钟）——冷冻水泵——冷冻机的蒸发器电动蝶阀——冷却水泵——冷冻机的冷凝器电动蝶阀——冷却水塔电动蝶阀——冷却水塔风机3、压差旁通监控在总进水管和总回水管上设置压力传感器（AI）－通过计算供回水之间的压差，将压差与设定值进行比较，用PI方式调节电动两通阀，使压差保持在设定的范围内，在冷水机系统停止时，旁通阀全关，如图：压差设定值压差4、冷却塔优化控制检测冷却水供水温度来控制冷却塔风机的启停或启停的台数，以达到节能的目的，同时也维持冷却水供水温度,使冷冻机能在更高效率下运行。

也可加装变频器对冷却塔做进一步的节能控制。

5、均衡控制自动累积每台冷冻机组运行时间，优先开启运行时间相对少的机组，使每台机组运行时间基本相等，目的是延长机组使用寿命，降低主机的折旧率。

6、显示显示冷水机组、水泵、冷却塔的运行状态和故障状态，也显示电动蝶阀和水流开关的状态。

7、补水补水泵根据设定压力及时的补水。

楼控系统培训（一）一、楼控系统简介1、什么是楼宇自控系？楼宇自控系统它的全称是建筑楼宇设备自动化系统（英语简称BAS - Building Automation System ）。

它主要管理和控制整栋建筑物的机电设备系统从而达到统一合理调度和节能的目的2、楼控系统所产生的效果？1）室内恒温控制2）便于大楼内的所有设备的保养和维修3）便于大楼管理人员对设备进行操作并监视设备运行情况，提高整体管理水平4）良好的管理将延长大楼设备的使用寿命，使设备更换的周期延长，节省大楼的设备开支5）及时发出设备故障及各类报警信号，便于将损失降到最低点，便于操作人员处理故障6）节省运行费用，节省能量3、楼控系统主要控制什么设备？楼宇自控系统主要控制以下设备(1)暖通空调系统的监控(HVAC)；空调机组由新风系统、回风系统和送风系统组合而成，我们通过控制风机的启停，还有控制冷冻水阀、新风阀和回风阀的开度，来改善室内空气的质量，达到舒适、节能的目的。

新风机由电机、制冷风柜、风管组合而成我们通过控制风机的启停，还有控制冷冻水阀、新风阀来改善室内空气的质量。

排风机、送风机由电机、风箱（柜）、风管组合而成，我们通过控制风机的启/停来实现，排风烟机平时根据地下室的二氧化碳浓度、二氧化碳浓度进行间歇排风；发生火灾时，完全由消防报警系统控制。

(2)给排水系统监控；BAS系统根据大楼用水量的变化,及时调整系统中生活水泵的运行台数以达到供水量与需水量之间的平衡,实现泵房的最佳运行,实现高效率、低能耗的最优化控制，从而达到经济运行的目的。

(3)供配电系统监控；供配电监控系统，主要是检测大厦供配电设备和备用发电机组的工作状态及供配电质量。

(4)照明系统监控；根据使用的性质及特点，对照明设施进行不同的控制，在系统中应包含一个智能分站，对整个大厦的照明设备进行集中的管理控制，称为照明与动力监控系统。

该系统包括大厦各层的照明配电箱、事故照明配电箱以及动力配电箱。

空调BA楼宇自控系统的概念1、BA楼宇自控系统BA楼宇自控系统是基于现代控制论中分布式控制理论而设计的集散型系统,是具有集中操作、管理和分散控制功能的综合监控系统。

系统的目标是对建筑物内大多数机电设备采用现代计算机技术进行全面有效的监控和管理,确保建筑物内所有设备处于高效、节能、合理的运行状态。

楼宇设备自控系统（Building Automation System-RTU）主要是建筑物的变配电设备、应急备用电源设备、蓄电池、不停电源设备等监视、测量和照明设备的监控，给排水系统的给排水设备、饮水设备及污水处理设备等运行、工况的监视、测量与控制，空调系统的次热源设备、空调设备、通风设备及环境监测设备等运行工况的监视、测量与控制，热力系统的热源设备等运行工况的监视,以及对电梯、自动扶梯设备运行工况的监视。

通过RTU实现对建筑物内上述机电设备的监控与管理,可以节约能源和人力资源,向用户创造更舒适安全的环境。

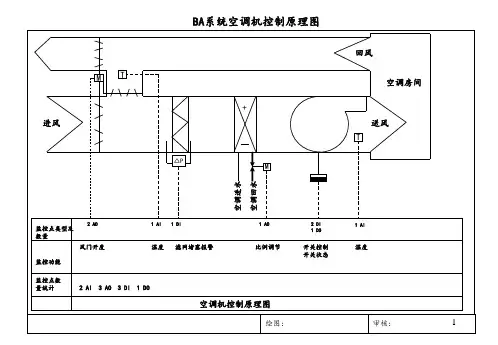

2、空调控制系统空调通风系统空调机组风机控制：风机由RTU系统按每天预先编排的时间及需求来控制风机的启停并记录运行时间累积。

在配电回路故障条件下禁止开机。

温度控制：根据测量的回风温度与设定值的偏差，进行计算，经比例积分微分(PID)规律控制水调节阀，在夏季工况下，温度高于设定温度时开大水阀，温度低于设定温度时关小水阀，使送风温度维持在设定的范围内。

风门控制：根据测量到的室内外温度,进行计算比较，采用经济运行方式，在满足卫生许可条件下，尽量采用最小新风比例，充分利用室内回风，过渡季节充分利用室外空气的自然调节能力，以达到节省冷量的消耗，同时满足空调的要求。

压差报警：进行过滤网压差检测与阻塞报警。

联动控制：风机、水阀、风门联动控制，在关闭风机时关闭水阀和风门。

检测：回风温度，室外温度，风机状态，手自动状态。

报警：设备故障报警。

故障报警同时打印维修派工单，及在上位机反映。

中央监控显示打印：参数，状态，报警，动态流程图（设定值、测量值、状态等）二、空调BA楼宇自控系统应注意事项（一）中央控制设备安装与工艺中央控制设备主要安装在设备监控室内，中央控制设备应在设备监控室的土建和装饰工程完工后进行。

楼宇自控系统操作说明一、软件登陆再登陆系统时，请将系统软件狗插入计算机USB口处。

双击桌面上的Delta ORCAview 3.33的图标，进入系统登陆界面，如下图：系统登陆界面：进入【系统主界面】，如下图：系统用户名:DELTA ;密码:LOGIN登陆软件；该模式适合管理员登陆；c、登陆系统后，即可通过查看【导航器】查看控制器是否正常在线，已管理员模式登陆，如下图：如果控制器旁现实有红色的×，说明控制器掉线，如下图：如控制器旁无红色的×，说明控制器正常工作，如下图：如出现控制器掉线，请检查现场控制箱控制器供电是否正查，或者通过【初始化】功能来刷新系统；二、系统功能操作说明在控制系统主界面，用户更具需求来选择对应的控制区域，单击进入a、按下主界面上的【平面图】按钮，进入平面图，如下图：单击进入对应界面从这幅界面图上可以各集水坑的超高液位状态和风机状态；3、若要查看4号集水坑，只需在上述界面图上点击按钮【4号集水坑】，进入如下图形界面：从这幅界面图上，上面有泵的状态和超高液位报警点。

送排风系统点单击进入时间控制点击，进入时间控制单击【运行时间控制】按钮，进入如下图面：双击进入时间设置可以在上面的图形界面中对对应空调机组的运行时间进行设定，最后按下“确定”按钮，那么，这台空调机组将按照操作员设定的时间进行自动运行。

注：空调机组在进行手动启停后，若不需要使用的时候，一定要记住将手动启停点恢复到自动状态，否则，内部的程序将不运行。

复位手动状态后进入自动运行状态，如下图：可参照以下图片来设置温度及手动开启或关闭送排风机，三、设备报警界面等以下为系统报警系统界面，当您登陆系统时，如有设备遇故障等因素将出现故障报警界面，如下图：以下图片操作模式为：管理员方可操作，一般用户只有监测的权利，无设备实际控制权；四、关闭工作站、系统相关设置A、在进入系统主界面时候，请注意观看页面右下角此图片，单击次图片推出工作站；B、在您登陆系统后，选择菜单中的【工具】选项，如图：选择【设定】菜单下的【当前用户】进入下图：选择【用户数据】选项卡，在【起始画面】处，选择INDEX.GPC为起始画面（图库位置），D、在选择【文件】菜单中【新建】-----【用户】如下图：选择【用户】进入新建用户界面：在【设定】选项卡中输入新建的用户名字，并在密码框中输入设置密码，然后进入【用户数据】选项卡，如下图：如上图，将【禁用导航器】和【禁用图形编辑器】选项打勾，则禁止用使用次功能，并在【起始画面】中设置对应的起始画面；接下来进入【对象强制】选项卡，如下图：。

在进场前，准备几分图纸，风：空调，包括空调风系统图，水系统图，这两张图纸是你一定要吃透的。

里面有风机的数量，类型，以及水系统里面的各个阀门，传感器的安装。

简单的说下，风系统里面主要有，风机，送风机、排风机，风柜，新风机，空调风柜，盘管机，这几种。

安装在风机上的传感器主要有，压差开关，温度传感器，压差开关走的是开关量信号，可以用RVV的线进行辐射，温度传感器走的是模拟量的信号，所以要用RVVP 的线进行敷设。

水系统，进水管，回水管，要分清冷冻水管跟冷却水管，不过正常来说现场很好分，带有保温层的就是冷冻水，不带的直接是裸管的就是冷却水。

水管的直径，要看清水管的大小DN400-DN100是比较常见的。

要知道具体管径大小，方便定制设备。

安装在水管上的传感器，水流开关，流量计，压力传感器，温度传感器。

电：电气、冷电，包括，低压电器配电图，这个图纸要吃透，每一路的控制回路，控制那方面的，是公共照明还是插座要分清。

二次回路图要碰好，因为要设计到控制问题，是有源信号控制还是无源信号控制，一定要分清。

水：给排水比较简单，系统图就可以，看清出集水坑的位置，给水管的位置，大小就可以。

火：消防，在大陆消防系统的风，水、电系统与弱电系统有界面分离（就是他妈放屁，不想担责任，而且不是一个公司做）。

所以消防问题基本不用考虑，但是施工要协调好，因为一台风机也许平时是排风，但是消防时要排烟，所以要2套控制思路，即；平时由BA控制，但是消防时一定要切断BA信号，由消防单独控制。

总的说来，电气二次回路图一定要明确控制思路，BA所有的控制都是与电气二次回路离不开的，所以现场经验是，跟电气的老大搞好关系，你的事情就好办的很，要不然，电找你麻烦，二次回路给你搞的乱七八糟，空调找你麻烦，不配合调试，你这个系统就是完完全全的失败。

抛砖引玉，互相学习才是王道。
