当前位置：文档之家 › [电信行业]GMDSS原理与操作--数字选择性呼叫(DSC)终端设备(PPT 80页)

[电信行业]GMDSS原理与操作--数字选择性呼叫(DSC)终端设备(PPT 80页)

  • 格式：ppt
  • 大小：271.00 KB
  • 文档页数：80

下载文档原格式

  / 80

合集下载

中高频DSC操作指南(课堂PPT)

中高频DSC操作指南(课堂PPT)
13
五、其他呼叫
1．单呼：IND，Individual。主要用于向海岸电台 的呼叫。
FORMAT：IND （单向呼叫） ADDRESS： 004122100 （电台识别码） Category：ROU （优先等级） TELECOMM1： J3E/ARQ （后续通信方式） TELECOMM2 ： NI（对上面1的补充） FREQ ：XMIT=12230，RCV=13077（后续通信
八、遇险转播
2． 从RCV 菜单调出转播
按 SELECT 调 出 主 菜 单 → 选 择 RCV 菜 单 → 选 择 DISTRESS → 选择<1/50> →按 ENT 多次查看内容 → 直至出现: ACK、RELAY、END、NEXT、DEL 选项. →
选择 RELAY →选择以下转播项目：
1如果dsc有接gps信号那么除了遇险性质外遇险船位和遇险时间是准确2如果没有接gps信号发射的可能是前一次更新的船位和时间遇险性质也是不准确的
MF/HF DSC 中高频数字选择呼叫终端
数字选择性呼叫设备（DSC）主要用于 遇险报警。
1
DSC终端功能
在GMDSS中，数字选择呼叫（DSC）是 MF/HF/VHF波段进行遇险报警的终端，并 具有对遇险报警进行确认和转播的功能。 在日常通信中，它有选择性呼叫、值班守 听和船舶查询的功能。DSC作为通信线路 的连接设备，从根本上改变了船岸间的通 信程序，使海上MF/HF/VHF波段的通信进 入一个新的阶段。
→ FORMAT：SPCL → 选择 RELAY—A → Distress ship ID：遇险船识别码 → Nature of distress （遇险性质）→ Distress position（遇 险船位）→ Distress UTC（遇险时间）→ Distress telecomm1（后续通信方式：遇险用 J3E） → DSC：2M或8M （注意：用J3E ）→ 按 CALL 发射。

第五章 数字选择性呼叫设备DSC

第五章 数字选择性呼叫设备DSC
点阵
定相
格式符
地址
类别
自识别
电文
序列结束
ECC
下面对格式的组成和每部分的含义加以说明
一、点阵——DSC的起始序列01交替序列
供船台或岸台用扫描方式监测MF/HF、VHF的DSC频率，以尽快地取得同步，即电台DSC扫描接收机空闲时对DSC频率保持守听，一旦在某一频率上检测到点阵信号，就停止扫描，并在该频率上接收。
频率21875kHz，84145kHz，156525MHz是必须值守的三个频率，另外再按规定扫描值守某个遇险频率，几个国际信道和国内信道；而现在生产的DSC接收机，一般中高频的6个遇险频率全部值守，然后再根据航行的具体情况由操作员自行设置几个国际、国内信道。
二、DSC呼叫的程序及规定
1、遇险呼叫
（1）遇险呼叫序列的编辑与发送
前三个字节表示对方使用的接收频率
后三个字节表示对方使用的发射频率R/T
3、VHF船对岸DSC海上业务呼叫
电文1、同上
电文2、VHF信道号，一般船台不指配信道
电文3、船台要求的陆地公众网用户的电话号码
八、序列结束符：EOS（End of sequence）
END表示该序列结束（无需应答）
ACK RQ——表示该DSC序列需被呼叫台应答
信息码：低位到高位
监督码：高位到低位1000000110
二、发射种类、调制和速率
发射种类：VHF DSC——G2B MF/HF DSC——J2B/F1B
调制方式：VHF DSC——2FSK MF/HF DSC——2FSK
1700±400 1700±85
速率：VHF DSC——1200Bd MF/HF DSC——100Bd
二、IMO起用DSC的目的

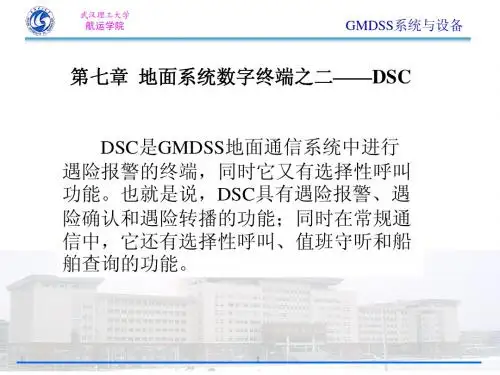

GMDSS 第七章

GMDSS 第七章

11
武汉理工大学
航运学院
GMDSS系统与设备
7.4.3 格式符(Format Specifier) 格式符说明本呼叫序列的性质，即说明 本呼叫序列属于下述哪一个：遇险呼叫／ 全呼／群呼／海呼／选呼／海上业务呼叫。 使用功能代码分别是： “112／116／114／102／120／123”。
12
武汉理工大学
航运学院
GMDSS系统与设备
7.4.4 地址(Address) 呼叫地址是对于呼叫对象的识别。“遇 险呼叫”和“全呼”的呼叫对象是所有岸 台和船台，因此，序列中没有这一栏目。
图7-3 墨卡托坐标的某一矩形区域表示法
13
武汉理工大学
航运学院
GMDSS系统与设备
对于图7-3所示墨卡托坐标中矩形区域可表示为：
27
武汉理工大学
航运学院
GMDSS系统与设备
7.4.8 序列终止符(EndOfSequence)
一个典型的呼叫序列(非遇险呼叫)格式如下：
上面格中A，B…I表示序列中内容的次序，( ) 中的数字表示该项内容(或栏目)所占字节数。
28
武汉理工大学
航运学院
GMDSS系统与设备
上列的呼叫序列发射顺序如下面所示：
6
武汉理工大学
航运学院
GMDSS系统与设备
7.3.2 检纠错措施 DSC的编码方式是采用十单元二进制码 组成1个字节，每1字节的前7位二进制码为 信息码，后三位二进制码为监督码或检错 码，监督码的值正好是信息码中“0”的个数， 这种码称为群计数码。
7
武汉理工大学
航运学院
GMDSS系统与设备
若呼叫序列由5个字节组成，则产生ECC过程是先把 这5个字节的信息码按垂直排列，然后模2相加，即得垂直 校验字节的信息码为0111001，再加入监督码011构成ECC 为0111001011。

GMDSS课件3章-5-DSC

GMDSS课件3章-5-DSC
6.自识别(Self Identification)：自身的9位MMSI， 最后一位加“0” 。( 本次呼叫的内容,即向被呼方传达的信息.
①常规呼叫电文
电文1:第一通信指令— 后续通信工作种类以及设备类型。 1个字节
电文2:第二通信指令— 对第一指令的补充。 1个字节
全呼 （所有船呼叫）
All Ships 116
主要适用于遇险、紧急和安全等级的通信，适 用于遇险转发和遇险确认呼叫。从实际应用来 看，更适合海岸电台使用。
群呼 （组呼）
Group 114
接收对象为电波覆盖范围内配备MF/HF DSC设 备的同一公司或船队的船舶电台。
海呼
Area或 适合海岸电台用来发播有关遇险、紧急和安全
1个字节点阵定相序列格式符自识别点阵定相序列格式符自识别电文1遇险性质遇险性质电文2遇险位置遇险位置电文3遇险时间遇险时间电文4通信指令eosecc通信指令eosecc遇险报警呼叫格式遇险转发的呼叫格式点阵定相序列格式符地址类别点阵定相序列格式符地址类别遇险自识别指令自识别指令1遇险转发遇险转发遇险船识别码电文遇险船识别码电文1遇险性质遇险性质电文2遇险位置遇险位置电文3遇险时间遇险时间电文4后续通信方式后续通信方式eosecc遇险确认的呼叫格式点阵定相序列格式符类别点阵定相序列格式符类别遇险自识别指令自识别指令1遇险确认遇险确认遇险船识别码电文遇险船识别码电文1遇险性质遇险性质电文2遇险位置遇险位置电文3遇险时间遇险时间电文4后续通信方式后续通信方式eosecc注
字节
ECC = 垂直校验信息码 （检查列出错）+ 水平检错码（检查行出错）
1. 接收端对发方ECC检错，是否符合水平一致校验（0的数目是否对）；
2. 接收端计算已收序列的ECC，并与接收的ECC相比较，相同则无 错，否则判为有错，并纠错。

gmdss原理与操作一`vhf设备的主要通信功能ppt课件

gmdss原理与操作一`vhf设备的主要通信功能ppt课件

3. 静噪控制
按[SQL]键，可以打开或者关闭静 噪声控制。当静噪声控制被打开 时，显示屏显示“SQL〞字样。
按静噪声调节键[△/SQL]或者 [▽/SQL]，可以增大或者减小噪 声抑制。
若静噪声控制为关闭状态，则按 静噪声控制调节键，在调节静噪 声的同时，可以打开静噪声。
4. 声音控制
按扬声器控制键 ，可以打开或者 关闭扬声器。当扬声器打开时， 液晶显示器左上角会出现扬声器 图标。按音量调节键 [△/VOL]或 者[▽/VOL]，可以调节扬声器音 量。扬声器处关闭状态时，按音 量调节键[△/VOL]，可以打开扬 声器。
限幅器的作用：将音频信号的幅度限制在一定范围内。 海上VHF的最大频偏△fm=5KHz。调频时，频偏正比于 音频信号的电压。为了使频偏不超过规定的最大频偏 值，必须对音频信号的幅度进行限制，以减小边带扩 展。
发射机电路中的预加重〔高音提 升〕电路
目的：提高发射机的抗干扰能力。 留意：接收 （高音部分容易受到干扰） 端要加去加
功能：在VHF CH70信道上保 持不间断的值守。
SKANTI VHF3000设备
1. 调节液晶显示屏亮度 按 [¤] 亮度键，可以打开或者关 闭液晶显示屏和键盘的夜间显示 模式。夜间显示模式时红色背景 灯打开。夜间显示模式被打开后， 若30秒内无任何按键操作，则自 动回复到正常显示模式。 2. 锁定键盘 按[LOCK]键，可以将键盘锁定。 键盘锁定时，液晶显示屏左下角 出现“LOCK”。 再按键则锁定解除。 键盘锁定时，除[16]按键可以操
VHF & VHFDSC
GMDSS原理与操作
一、VHF设备的主要通信功能
1. 水上近距离无线电通信 甚高频只能直线传播，受视距限制，理论

数字选择性呼叫设备DSC

数字选择性呼叫设备DSC

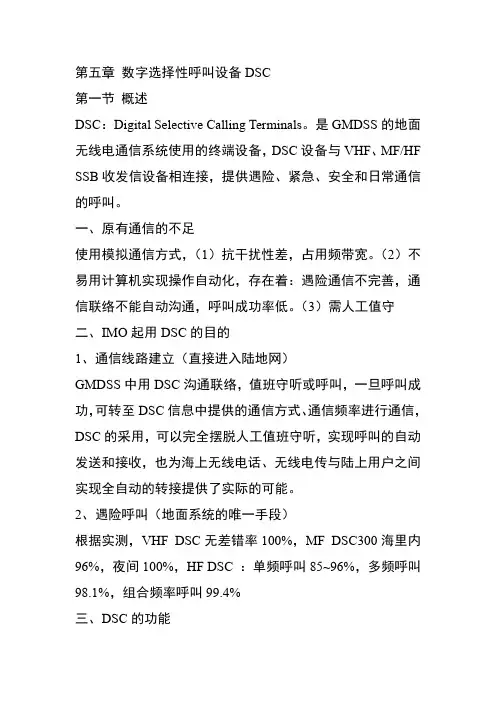

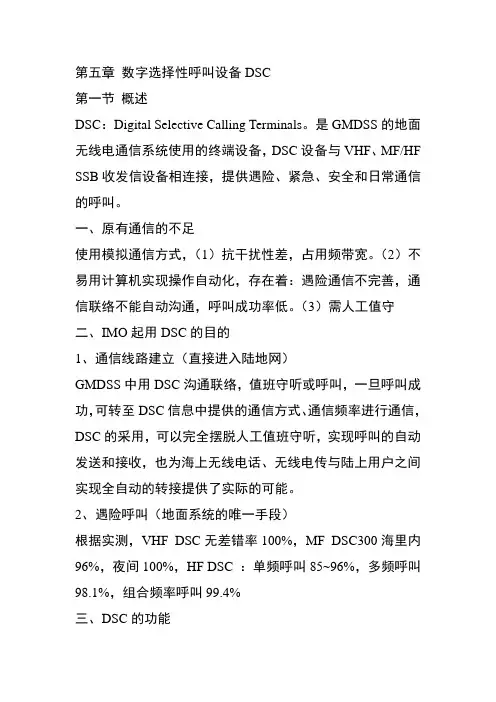

第五章数字选择性呼叫设备DSC第一节概述DSC：Digital Selective Calling Terminals。

是GMDSS的地面无线电通信系统使用的终端设备，DSC设备与VHF、MF/HF SSB收发信设备相连接，提供遇险、紧急、安全和日常通信的呼叫。

一、原有通信的不足使用模拟通信方式，（1）抗干扰性差，占用频带宽。

（2）不易用计算机实现操作自动化，存在着：遇险通信不完善，通信联络不能自动沟通，呼叫成功率低。

（3）需人工值守二、IMO起用DSC的目的1、通信线路建立（直接进入陆地网）GMDSS中用DSC沟通联络，值班守听或呼叫，一旦呼叫成功，可转至DSC信息中提供的通信方式、通信频率进行通信，DSC的采用，可以完全摆脱人工值班守听，实现呼叫的自动发送和接收，也为海上无线电话、无线电传与陆上用户之间实现全自动的转接提供了实际的可能。

2、遇险呼叫（地面系统的唯一手段）根据实测，VHF DSC无差错率100%，MF DSC300海里内96%，夜间100%，HF DSC ：单频呼叫85~96%，多频呼叫98.1%，组合频率呼叫99.4%三、DSC的功能1、完善的遇险报警功能：遇险报警遇险报警的收妥承认遇险报警的转发2、船→岸、岸→船、船→船通信线路的建立对所有船的呼叫ALL SHIP CALL对某一组船舶的呼叫GROUP CALL对某一区域船舶的呼叫AREA CALL对某一船舶的呼叫SELECTIVE CALL（INDIVIDUL CALL）直接拨号业务DIALPHONE CALL结认：DSC的主要目的是呼叫——通信线路的建立四、DSC呼叫等级遇险/紧急/安全/船舶业务/日常紧急：有人落水、需提供紧急医疗援助、船损但还没有直接的危险、搜救协调时所发出的信息。

安全：MSI船舶业务：指船舶高度通信、船位查询等第二节DSC的技术特性一、DSC的信息编码DSC的呼叫是一种数字通信，发起呼叫方先在DSC终端将信息以数字形式编排成一定格式的呼叫序列，然后由VHF、MF、HF发信机在规定的频率上发射，接收端解码、还原信息，所以DSC属同步的数字通信系统，为提高可靠性，对呼叫序列和信息采取特殊编码，使之具有一定的检、纠错能力，同时采用具有抗干扰能力的调制方式和抗信道衰落的时间分集技术。

GMDSS综合业务之认识DSC介绍课件

GMDSS综合业务之认识DSC介绍课件
集成化：DSC设 备与其他通信设 备集成，实现多
功能一体化
3
4
智能化：DSC设 备具备智能识别、 自动报警等功能， 提高通信安全性
网络化：DSC设 备通过网络实现 远程监控和管理， 提高通信便捷性
DSC的实际操作
DSC的操作流程
1 打开DSC设备，检查设备状态是否正常 2 输入呼叫方的MMSI号码，选择呼叫类型（紧急、安全、常规） 3 输入呼叫内容，包括呼叫原因、位置、时间等信息 4 确认呼叫内容无误后，按下发送按钮，等待对方应答 5 收到对方应答后，进行双向通信，确保信息准确传达 6 通话结束后，关闭DSC设备，记录操作过程和结果
增强船舶管理：DSC可以实时监控船舶的位置、 速度、航向等信息，为船舶管理提供实时数据支 持，提高船舶管理水平。
提高通信效率：DSC采用数字技术，提高了通信 效率，降低了通信错误率，提高了船舶在海上航 行的安全性。
促进海上救援：DSC可以快速传递船舶遇险信息， 为海上救援提供及时、准确的信息支持，提高海 上救援成功率。
正常；检查电源和接地线，确保电源正常。 ● 问题：DSC无法发送信息 ● 解决方法：检查DSC设备设置，确保发送信息的设置正确；检查天线和电缆连接，确保连接正常；
检查电源和接地线，确保电源正常。 ● 问题：DSC无法接收信息 ● 解决方法：检查DSC设备设置，确保接收信息的设置正确；检查天线和电缆连接，确保连接正常；
重要性：保障海 上航行安全，提 高海上救援效率
GMDSS的业务范围
01
海上安全通信： 提供实时、可靠 的海上安全通信
服务
02
遇险报警：接收、 处理和转发遇险
报警信息
03
搜救协调：协调 搜救行动，提供
搜救资源支持

[电信行业]GMDSS原理与操作--数字选择性呼叫(DSC)终端设备(PPT 80页)

[电信行业]GMDSS原理与操作--数字选择性呼叫(DSC)终端设备(PPT 80页)
2020/7/13
二、数字选择性呼叫（DSC）的功能(续)
2. 选择性呼叫功能
DSC终端具有多种选择性呼叫功能。
➢ 单台呼叫（INDIVIDUAL CALL） ➢ 所有船呼叫（ALL SHIPS CALL） ➢ 群呼（GROUP CALL） ➢ 海区呼叫（AREA CALL) ➢ 直拨电话呼叫（DIRECT-DIAL）
2020/7/13
Digital Selective Call
二、数字选择性呼叫（DSC）的功能 1. 遇险报警、遇险转发、遇险收妥(续) 采用DSC进行遇险报警时，使用不同的频率，传播 的距离并不一样。（1）VHF CH70信道传播距离最近， 大 约 2 0 海 里 左 右 。 在 A1 海 区 使 用 VHF 设 备 在 VHF CH70信道上进行遇险报警，该海区的VHF海岸电台和 遇险事件附近的船舶会迅速被报警。而在任何海区使 用VHF进行遇险报警，附近的船舶也会迅速收到。
Digital Selective Call
二、数字选择性呼叫（DSC）的功能
1. 遇险报警、遇险转发、遇险收妥
国际无线电咨询委员会（CCIR）在MF（中频）的 2MHz段、HF（高频）的4、6、8、12、16MHz段和 VHF（甚高频）频段指定了DSC遇险安全呼叫（报警） 频率和无线电话、无线电传遇险与安全通信频率。因 各频段传播距离的原因，使用时应遵循同频段原则。
2020/7/13
1
3
2020/7/13
N 参考点（10，007）
10 0
5
7 10
E
2
墨卡托坐标的矩形区域表示法
2. DSC海区呼叫识别的组成
在DSC海区呼叫中，设备将用4个数字表示象限 Leabharlann E=0，NW=1，SE=2，SW=3

电信业GMDSS的基本原理

电信业GMDSS的基本原理
100KM 60KM
T
R1
发射台
F2层 F1层 E层 D层
R2 R3
地波传输
青岛远洋船员学院
寂静区
二次反射
GMDSS原理与操作
二、 各波段电波传播特
点
1.长波和超长波传播特点
超长波:
波长为100km - 10km; 频率为3 - 30kHz;
长波:
波长为10km - 1km; 频率为 30-300kHz。
2、常用的工作种类
电话体系方面的有: A3E，H3E，R3E，J3E，F3E，G3E 等。
A3E ----- 双边带调幅电话。 H3E ----- 单边带全载波电话。 R3E ----- 单边带减幅载波电话。 J3E ----- 单边带抑制载波电话。 F3E ----- 调频电话。 G3E ----- 调相电话。
调幅制通信的功率利用率不高，占有的频带宽,选择性衰 落现象严重，信号易失真。理想的调制方式应当是：
（1） 没有载频。(2) 只有一个边带。 单边带(SSB)通信：
采用只传送一个边带，而抑制另一个边带和载频(或部 分抑制载频)的通信称为单边带通信。
USSBuSSB(t) = Uc * m/2 cos[(c+ ) t + c ] 高频振荡，角频率，上边带，振幅，初相位c 。
青岛远洋船员学院
GMDSS原理与操作
二、频率、周期、波长的定义
周期： ：电波幅值大小与方向变化一次所用的时间。 符号：T 单位：秒（s） 、 毫秒ms）、微秒（s） 换算关系：1秒（s）=1000毫秒（ms）； 1毫秒（ms）=1000微秒（s）。
波长： 定义：电波在一个周期内传播的距离； 符号：λ； 单位：米（m）、 分米（dm）、厘米（cm） 、毫米（mm） 换算关系：1米（m）=10 分米（dm）； 1分米（dm）=10厘米（cm）； 1 厘米（cm）=10毫米（mm）；

《gmdss设备操作 》教学课件—04 MFHF通信设备操作

《gmdss设备操作 》教学课件—04 MFHF通信设备操作

五、DSC 终端的操作
• （三）DSC遇险通信 • 1. 遇险报警 • 2. 遇险转发
– （1）对所有船遇险转发 – （2）选择性遇险转发
• 3. 遇险确认 • （四）选择性呼叫(Individual call) • 1. 编辑并发射选择性呼叫电文 • 2. 编辑并发射对选择性呼叫的应答电文 • （五)其他格式的呼叫 • 1. 编辑并发射对所有船呼叫的电文(All ships call) • 2. 编辑并发射群呼电文(Group call) • 3. 区域性呼叫(Area call)
• （二）无线电传(NBDP)
• 无线电传也可称为窄带直接印字电报。窄带的传播，可能比无线电话 传播的距离更远。无线电传中用于遇险和安全通信的频率是2174.5 kHz、4177.5 kHz、6268 kHz、8376.5 kHz、12520 kHz、16695 kHz。船岸间的通信采用异频双工或半双工模式，船船间的通信则采 用同频单工模式。
一、MF/HF通信的业务种类
• （三）数字选择性呼叫(DSC)
• DSC是数字选择性呼叫系统，可以用于连接指定的台和发 送通信请求，也可用于呼叫所有船或一个船队，对于遇险 报警起重要作用。DSC只是一种报警手段，后续的通信必 须要在适当的遇险频率上用无线电话或无线电传进行。 DSC的 遇险和安全频率是 2187.5 kHz 、 4207.5 kHz 、 6312 kHz、8414.5 kHz、12577 kHz、16804.5 kHz。船 岸间的通信使用成对的工作频率，船船间通信则只有2177 kHz可用。
TLX mode：[3.0]”及[OK]和[Cancel]两条指令，输入新的扫描参数后， 选[OK]指令，按[ENTER]键确认即可。 • （3）Date &Time • 用于设置NBDP终端的时间参数。进入后，按窗口显示内容逐步输入日、 月、年、小时、分钟等参数后，选[OK]指令，按[ENTER]键确认即可。 • （4）Self check • 用于执行打印机自检。进入后即出现“Printer”字样，再按[ENTER]键， 即控制打印机执行自检功能。 • （5）NBDP setup • 用于设置NBDP终端的初始参数，在此不做介绍。

第5章 DSC.PPT

第5章 DSC.PPT

DSC海区呼叫用墨卡托坐标定义某一矩形区域的顺序是： 参考点象限1位、参考点纬度2位、经度3位、矩形区域纬度差2位、经 度差2位。 墨卡托坐标中表示的矩形区域可表示为：
0
1
0
0
070ຫໍສະໝຸດ 503象限
纬度
经度
纬度差
经度差
试说出DSC的海区识别码
1200931013
第5章 数字选择性呼叫终端设备
5.1 DSC概述
校 验 符
对DSC呼叫序列中各项内容说明如下：
（1） 点阵(Dot Pattern)：由0和1交替组成的序列。它的作用是 作为呼叫序列的起始标志；作为扫描接收机对DSC呼叫的识别。 当扫描接收机在某频率上检测出该0和1组成的序列时，就停止扫 描，并在该频率上进行信息接收；作为整个序列的起始码位同步。
MID----Maritime Identification Digits（海上识别数字）
船队的群呼码（GROUP-ID）：0MIDxxxxx
x---代表任意的一 位十进制数字
MID----Maritime Identification Digits （海上识别数字）
由3位数字组成。第一位代表国家或地区所在的地区，其 中：2----欧洲，3----北美洲，4----亚洲（不含东南亚），5---澳洲和东南亚，6----非洲，7----南美洲。 一般每个国家分配一个MID。 例如中国的MID为412，413；美国的MID为336；日本的 MID为431；法国的MID为227；英国的MID为232；波兰的 MID为216。 例如：
⑥ 设备操作过程应简单。
地通遇险安全呼叫频率和通信频率
5.2.3 DSC与SSB收发机的连接
键盘与 显示 MF/HF SSB 收发机 DSC 值守机 调制 解调 器 接 接 打印 机 GPS 接收 机

gmdss通信设备与业务第1章概论ppt课件

gmdss通信设备与业务第1章概论ppt课件

➢ INMARSAT系统，范围：76ºS～76ºN。 ➢ COSPAS/SARSAT系统，范围：全球。
2.地面通信系统 SSB RT 单边带无线电话
➢ MF/HF 通信系统 NBDP 窄带直接印字报
DSC 数字选择性呼叫
➢ VHF 通信系统 ➢ 海上安全信息
VHF RT CH16 VHF DSC CH70 NAVTEX 、HF NBDP
➢课后要有计划地复习 ➢适当参考相关书籍
3
精选PPT课件
第一章 GMDSS概论
Global Maritime Distress and Safety System
主要内容
1.1 GMDSS的基本概念和功能 1.2 GMDSS的组成及船载设备配备要求
4
精选PPT课件
1.1 GMDSS 的基本概念和功能
务的定义和关系
B． 一系列规则程序、技术和操作要求；
保障各成员国使 用无线电频率和 轨道资源的权利
和义务
C． 国际频率登记总表。
凡是符合《规则》要 求的频率，均可记录 到登记总表，获得国
际的认可与保护
9
精选PPT课件
② 国际海事组织，即IMO：
Intergovernmental Maritime
Organization
EPIRB (Emergency position indicating radio beacon)；
18
精选PPT课件
GMDSS海区与报警手段
19
精选PPT课件
1.2 GMDSS的组成及船载设备配备要 求
GMDSS
地面 通信 系统
卫星 通信 系统
MF/HF
系统
VHF
系统

GMDSS综合业务之DSC呼叫序列介绍课件

GMDSS综合业务之DSC呼叫序列介绍课件
02 提高通信效率：DSC呼叫序列可以快速建立通信 连接，提高船舶之间的通信效率。
03 降低通信成本：DSC呼叫序列可以减少不必要的 通信流量，降低通信成本。
04 增强船舶管理：DSC呼叫序列可以帮助船舶管理人 员更好地了解船舶的运行情况，提高船舶管理水平。
DSC呼叫序列的基本概念
DSC呼叫序列是一 种用于海上通信的 数字选择性呼叫系 统。
呼叫序列的注意事项
确保DSC设备处于正常工作状态 熟悉DSC呼叫序列的规则和步骤 正确输入呼叫对象的MMSI号码 保持呼叫频率的准确性和稳定性 呼叫过程中注意监听和回应 呼叫结束后及时记录和总结
呼叫序列的常见问题及解决方案
01
呼叫失败：检查设备 是否正常，信号是否 良好，重新尝试呼叫。
02
呼叫中断：检查设备 是否正常，信号是否 良好，重新尝试呼叫。
03
呼叫超时：检查设备 是否正常，信号是否 良好，重新尝试呼叫。
04
呼叫错误：检查设备 是否正常，信号是否 良好，重新尝试呼叫。
05
呼叫重复：检查设备 是否正常，信号是否 良好，重新尝试呼叫。
06
呼叫丢失：检查设备 是否正常，信号是否 良好，重新尝试呼叫。
DSC呼叫序列的发展 趋势
呼叫序列的改进方向
发送呼叫
01
确定呼叫对象：选择需要呼叫的船舶或岸台
02
输入呼叫信息：编写呼叫内容，包括呼叫对象、呼叫原因、呼叫时间等信息
03
选择呼叫方式：选择单呼、群呼、广播呼叫等方式
04
发送呼叫：按下发送按钮，将呼叫信息发送给呼叫对象
接收呼叫
监听DSC频道：船舶需要时刻监听DSC频道， 以便接收其他船舶或岸台的呼叫。
呼叫接收方：接收呼叫的一 方，可以是船舶、岸台或其
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/7/13
Digital Selective Call
二、数字选择性呼叫（DSC）的功能
1. 遇险报警、遇险转发、遇险收妥(续)
以上分析可以看出，当船舶遇险时，DSC遇险报 警应该是首选的遇险报警的方式。特别是VHF波段的 DSC遇险报警，能够很快地被附近的船舶收到，并立 即前来救助。如果遇险事件附近海区有其它船舶，这 是能够尽快获得救助的一种方式。同时DSC遇险呼叫 被岸台收到后，会立即将遇险信息转送到有关的救助
2020/7/13
Digital Selective Call
二、数字选择性呼叫（DSC）的功能
1. 遇险报警、遇险转发、遇险收妥
国际无线电咨询委员会（CCIR）在MF（中频）的 2MHz段、HF（高频）的4、6、8、12、16MHz段和 VHF（甚高频）频段指定了DSC遇险安全呼叫（报警） 频率和无线电话、无线电传遇险与安全通信频率。因 各频段传播距离的原因，使用时应遵循同频段原则。
2020/7/13
Digital Selective Call
DSC、无线电话、无线电传遇险与安全专用频率： DSC： 2187.5 8414.5 4207.5 6312.0 12577.0
16804.5 CH70（156.525MHZ） 无线电话: 2182.0 8291.0 4125.0 6215.0 12290.0
2020/7/13
Digital Selective Call
三、 DSC的分类
1. 按DSC工作的频段划分:
•
MF / HF DSC
•
VHF DSC
2020/7/13
2. 按DSC设备的功能划分:
• A级DSC设备: 具有DSC呼叫的全部功能。不仅能够进行各种
类型的DSC呼叫，而且可进行DSC遇险多频呼叫，以及对RQ呼 叫序列具有自动应答功能。
协调中心。
2020/7/13
Digital Selective Call
二、数字选择性呼叫（DSC）的功能
1. 遇险报警、遇险转发、遇险收妥(续)
在可能的情况下，可同时结合其它设备进行遇险报警。由 INMARSAT设备发出的报警，最大的优点是迅速和有关RCC 建立通信链路，使RCC立即获得遇险报警信息。随后RCC协调 遇险事件附近海区的其它船舶进行救助。可能的情况下，岸上 的救助力量也会参与救助。但在大多数情况下，这种救助要迟 于DSC方式报警后的救助。因此，当船舶遇险时，在必要和可 能的情况下，VHF-DSC、MF/HF-DSC和INMARSAT设备同时 进行遇险报警，也是一种应对方案。
MID----Maritime Identification Digits（海上识别数字）
海岸电台：00MIDxxxx
船队的群呼码（GROUP-ID）：0MIDxxxxx
2020/7/13
x---代表任意的一 位十进制数字
四、 DSC终端设备的识别码
MID----Maritime Identification Digits（海上识别数字）
由3位数字组成。第一位代表国家或地区所在的地区，其中：2----欧
洲，3----北美洲，4----亚洲（不含东南亚），5----澳洲和东南亚，6---非洲，7----南美洲。
一般每个国家分配一个MID。
例如中国的MID为412，413；美国的MID为336；日本的MID为
431；法国的MID为227；英国的MID为232；波兰的MID为216。 例如：
2020/7/13
Digital Selective Call
二、数字选择性呼叫（DSC）的功能 1. 遇险报警、遇险转发、遇险收妥(续)
由几种不同系统的设备同时报警的方式， 可以使遇险事件附近的船舶和有关RCC都能迅 速地得到船舶遇险信息，这样附近海区船舶和 岸上救助力量就能迅速地投入救助。使GMDSS 系统的优势充分地得到发挥。
2020/7/13
Digital Selective Call
二、数字选择性呼叫（DSC）的功能 1. 遇险报警、遇险转发、遇险收妥(续) （2）在中频（MF）波段进行DSC遇险报警能传播 200海里左右，晚上传播可能还远一些。在A2海区使 用DSC遇险安全呼叫频率2187.5KHZ上进行遇险报警， 该海区的MF海岸电台和遇险事件附近的船舶会迅速被 报警。而在任何海区在该频段上进行遇险报警，附近 的船舶也会迅速收到。
DSC海区呼叫使用的呼叫识别是按墨卡托（Mercator）坐 标的某一矩形区域表示法的各要素组成。
墨卡托坐标表示法：横轴是赤道，纵轴与格林威治经度线 重合。在墨卡托坐标中描述一个矩形区域方法是：选择左上角 点为矩形区域的参考点，该点的坐标纬度与经度值如果精确到 度，就可用5位数字表示；然后是矩形区域跨越的纬度差和经度 差，如果精确到度，就可用4位数字表示。见图所示。
2020/7/13
Digital Selective Call
二、数字选择性呼叫（DSC）的功能 1. 遇险报警、遇险转发、遇险收妥(续) 采用DSC进行遇险报警时，使用不同的频率，传播 的距离并不一样。（1）VHF CH70信道传播距离最近， 大 约 2 0 海 里 左 右 。 在 A1 海 区 使 用 VHF 设 备 在 VHF CH70信道上进行遇险报警，该海区的VHF海岸电台和 遇险事件附近的船舶会迅速被报警。而在任何海区使 用VHF进行遇险报警，附近的船舶也会迅速收到。
2020/7/13
Digital Selective Call
二、数字选择性呼叫（DSC）的功能 1. 遇险报警、遇险转发、遇险收妥(续) 当船舶在海上遇险时，能够迅速前来救助的是在 遇险船附近的船舶。事实上远洋船舶大多数情况下是 在远离海岸的水域航行，船舶遇险主要还是靠附近的 船舶实施救助。而在岸上救助力量能够达到的海域， 对遇险船的救助是岸上救助力量结合附近的船舶共同 实施救助。
[电信行业]GMDSS原理与操作--数字选择 性呼叫(DSC）终端设备（PPT 80页）
在GMDSS 系统中，数字选择性呼叫（DSC）是 组合电台和VHF收发机的终端设备。
GMDSS系统－－ 地面通信系统
• 组合电台：中/高频（MF/HF）收发信机和其终 端设备，包括无线电传终端、数字选择性呼叫 （DSC）终端以及无线电话等组成。
我国上海岸台9位识别码是004122100；天津岸台9位识别码是 004121100；广州岸台004123100。
中国某船的识别码是412119710。中国某船队的群呼码是041211111。
2020/7/13
Digital Selective Call
四、 DSC终端设备的识别码
2. DSC海区呼叫识别的组成
• 甚高频（VHF）设备：甚高频收发信机和其终端 设备，包括数字选择性呼叫（DSC）终端以及无线 电话组成。
MF/HF和VHF DSC遇险安全频率值守机也是地面通信 系统的重要设备。
2020/7/13
DSC终端
TELEX 终 端 无线电话
中/高频（ MF/HF） 收 / 发信机
天线调 谐单元
电源
MF/HF DSC遇 险安全频率值 守机
2020/7/13
二、数字选择性呼叫（DSC）的功能(续)
2. 选择性呼叫功能
DSC终端具有多种选择性呼叫功能。
➢ 单台呼叫（INDIVIDUAL CALL） ➢ 所有船呼叫（ALL SHIPS CALL） ➢ 群呼（GROUP CALL） ➢ 海区呼叫（AREA CALL) ➢ 直拨电话呼叫（DIRECT-DIAL）
海岸电台也在DSC遇险安全频率上保持24小时连 续值守。完全取代了500KHz和2182KHz上的遇险报警 和遇险值守功能，更增加了遇险报警被成功接收的可 靠性。
2020/7/13
二、数字选择性呼叫（DSC）的功能(续)
4. 查询功能和船位报告
数字选择性呼叫（DSC）不仅具有自动建立无线 电通信链路的功能。而且将会在其它方面在海上安 全起到重要作用。利用DSC进行船位报告，使船舶 报告当时航行的位置更快捷和简便。现在船舶正在 安装的船舶自动识别系统（AIS）收发机，也是使 用的DSC通信技术。
2020/7/13
Digital Selective Call
二、数字选择性呼叫（DSC）的功能 1. 遇险报警、遇险转发、遇险收妥(续)
当遇险事件相当突然，必须马上弃船，来不及多种方式的 遇险报警，这种情况下，应首先考虑人工启动406MHZ EPIRB 发出遇险报警，或者选择将它携带到救生艇筏上并启动报警的 方式。如果确实没有时间进行人工启动，当船舶沉入水下2-4米 时，EPIRB会自动被释放，浮出水面，进行遇险报警。但是如 果确知能及时得到遇险救助，就不要启动EPIRB。
16420.0 CH16 (156.800MHZ) 无线电传：2174.5 8376.5 4177.5 6268.0 12520.0
16695.0
2020/7/13
Digital Selective Call
二、数字选择性呼叫（DSC）的功能
1. 遇险报警、遇险转发、遇险收妥(续)
利用DSC可以迅速发出遇险报警，并能很快建立遇险通信。 地面通信系统主要采用数字选择性呼叫（DSC）方式报警， 可 适用于任何海区，并具有三方向性，即：船到船、船到岸、岸 到船。DSC遇险报警能够直接被附近的船舶收到，而几乎没有 报警延迟。而其它的遇险报警方式，附近的船舶不能立即收到， 需要一系列的环节，才能转发到附近的船舶，造成时间延迟。 DSC遇险报警可在VHF CH70信道上发出，也可以使用组合电台 在MF/HF的DSC遇险安全呼叫频率上发出。
2020/7/13
四、 DSC终端设备的识别码
1. 对船岸电台的DSC设备都指配了用于响应DSC呼叫的 识别码(IDENTITY CODE)。根据国际规定船岸电台的DSC
