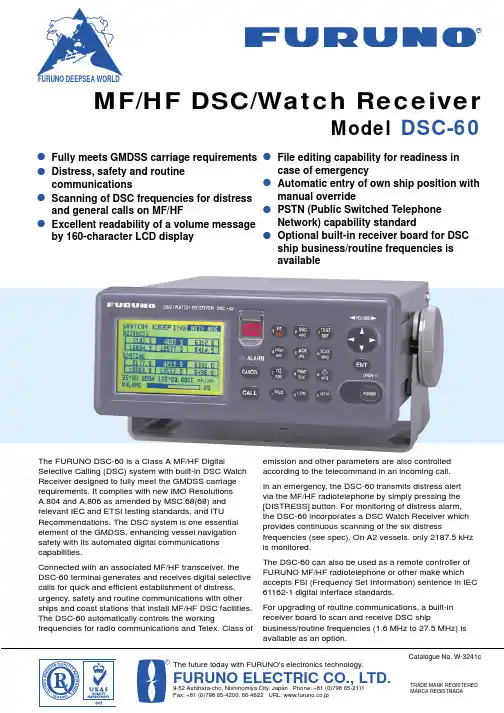

Model DSC-60Catalogue No. W-3241cMF/HF DSC/Watch Receiverq Fully meets GMDSS carriage requirements q Distress, safety and routinecommunicationsq Scanning of DSC frequencies for distressand general calls on MF/HFq Excellent readability of a volume messageby 160-character LCD displayq File editing capability for readiness in case of emergencyq Automatic entry of own ship position with manual overrideq PSTN (Public Switched Telephone Network) capability standardq Optional built-in receiver board for DSC ship business/routine frequencies is availableThe FURUNO DSC-60 is a Class A MF/HF DigitalSelective Calling (DSC) system with built-in DSC Watch Receiver designed to fully meet the GMDSS carriage requirements. It complies with new IMO Resolutions A.804 and A.806 as amended by MSC.68(68) and relevant IEC and ETSI testing standards, and ITU Recommendations. The DSC system is one essential element of the GMDSS, enhancing vessel navigation safety with its automated digital communications capabilities.Connected with an associated MF/HF transceiver, the DSC-60 terminal generates and receives digital selective calls for quick and efficient establishment of distress,urgency, safety and routine communications with other ships and coast stations that install MF/HF DSC facilities.The DSC-60 automatically controls the workingfrequencies for radio communications and Telex. Class ofemission and other parameters are also controlled according to the telecommand in an incoming call.In an emergency, the DSC-60 transmits distress alert via the MF/HF radiotelephone by simply pressing the [DISTRESS] button. For monitoring of distress alarm, the DSC-60 incorporates a DSC Watch Receiver which provides continuous scanning of the six distressfrequencies (see spec). On A2 vessels, only 2187.5 kHz is monitored.The DSC-60 can also be used as a remote controller of FURUNO MF/HF radiotelephone or other make which accepts FSI (Frequency Set Information) sentence in IEC 61162-1 digital interface standards.For upgrading of routine communications, a built-in receiver board to scan and receive DSC shipbusiness/routine frequencies (1.6 MHz to 27.5 MHz) is available as an option.The future today with FURUNO's electronics technology.FURUNO ELECTRIC CO., LTD.9-52 Ashihara-cho, Nishinomiya City, Japan Phone: +81 (0)798 65-2111Fax: +81 (0)798 65-4200, 66-4622 URL: www.furuno.co.jpTRADE MARK REGISTEREDMARCA REGISTRADAGENERAL CHARACTERISTICS1.Rules and RegulationsITU-R Rec. 493-9 (Class A), 541-8, 1082-1IEC 61097-3, IEC 61097-8, IEC 61162-1, IEC 60945IMO Res. A.804(19), A.806(19) and MSC.68(68) amendment,EN 300 3382.Distress Call and MessageDistress Call and Message (RR 3112: Format specifier (distress), Self-ID, Nature of distress, Distress coordinates,Time, Telecommand, EOS, ECC)3.Class of Emission DSC:F1B/J2B (J2B MF/HF transceiver)Voice:J3E TTY:F1B/J2B (J2B MF/HF transceiver)4.Receiving FrequenciesMF/HF DSC: 2187.5, 4207.5, 6312, 8414.5, 12577, 16804.5 kHz1.6 to 27.5 MHz (Optional receiver)5.Message Storage Receive: 50 distress messages max. plus 50 non-distressmessagesTransmit: 50 messages plus 99 files containing station ID,Telephone No., Frequency, etc.6.Interface IEC 61162-17.Alarms Audible and visual on receipt of distress, urgency or routine calls, Position error 8.Display20 characters x 8 lines9.Modulator and Demodulator Level:-12 dBm to +12 dBm at 600 ohms, balanced Frequency:Mark 1615 Hz, Space 1785 Hz, 100 baud Stability:±0.5 HzWatch receiverReceive Frequencies:2187.5, 4207.5, 6312,8414.5,12577,16804.5 kHzSensitivity:Error rate 1% at 0 dBµVPOWER SUPPLY24 VDCEQUIPMENT LISTStandard1.DSC terminal/DSC watch receiver2.Installation materials and spare parts3.External loudspeaker MX9010-X01Optional1.Rectifier PR-3002.Printer PP-5103.Distress alert button IC-3024.Incoming indicator IC-3035.Handset HSC701K-B206.1.6-27.5 MHz DSC scan boardSPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE01085N Printed in JapanFURUNO U.S.A., INC.Camas, Washington, U.S.A.Phone: +1 360-834-9300 Telefax: +1 360-834-9400FURUNO (UK) LIMITEDDenmead, Hampshire, U.K.Phone: +44 2392-230303 Telefax: +44 2392-230101FURUNO FRANCE S.A.Bordeaux-Mérignac, FrancePhone: +33 5 56 13 48 00 Telefax: +33 5 56 13 48 01FURUNO ESPANA S.A.Madrid, SpainPhone: +34 91-725-90-88 Telefax: +34 91-725-98-97FURUNO DANMARK ASHvidovre, DenmarkPhone: +45 36 77 45 00 Telefax: +45 36 77 45 01FURUNO NORGE A/SÅlesund, NorwayPhone: +47 70 102950 Telefax: +47 70 127021FURUNO SVERIGE AB Västra Frölunda, SwedenPhone: +46 31-7098940 Telefax: +46 31-497093FURUNO SUOMI OYHelsinki, FinlandPhone: +358 9 341 7570 Telefax: +358 9 3417 5716。

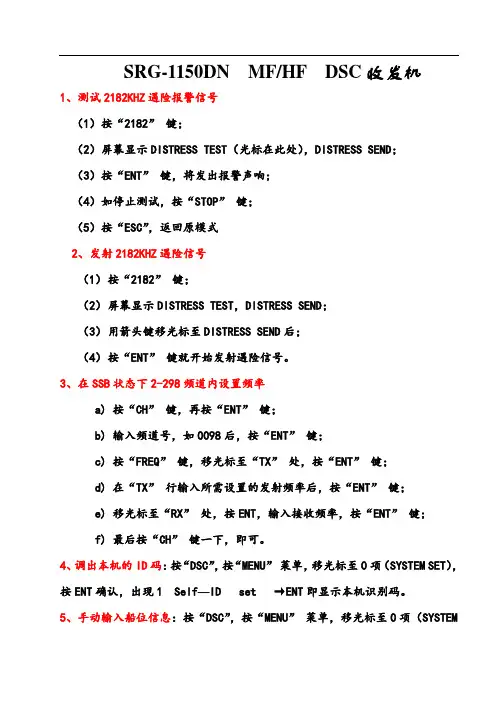

SRG-1150DN MF/HF DSC收发机1、测试2182KHZ遇险报警信号（1）按“2182”键；（2）屏幕显示DISTRESS TEST（光标在此处），DISTRESS SEND；（3）按“ENT”键，将发出报警声响；（4）如停止测试，按“STOP”键；（5）按“ESC”，返回原模式2、发射2182KHZ遇险信号（1）按“2182”键；（2）屏幕显示DISTRESS TEST，DISTRESS SEND；（3）用箭头键移光标至DISTRESS SEND后；（4）按“ENT”键就开始发射遇险信号。

3、在SSB状态下2-298频道内设置频率a)按“CH”键，再按“ENT”键；b)输入频道号，如0098后，按“ENT”键；c)按“FREQ”键，移光标至“TX”处，按“ENT”键；d)在“TX”行输入所需设置的发射频率后，按“ENT”键；e)移光标至“RX”处，按ENT，输入接收频率，按“ENT”键；f)最后按“CH”键一下，即可。

4、调出本机的ID码：按“DSC”，按“MENU”菜单，移光标至0项（SYSTEM SET），按ENT确认，出现1 Self—ID set →ENT即显示本机识别码。

5、手动输入船位信息：按“DSC”，按“MENU”菜单，移光标至0项（SYSTEMSET），按ENT确认，出现4 LAT/LON Set →ENT 即可输入即使船位（经纬度）。

6、发给某海岸电台的信息：在“DSC”模式下，按“MENU”菜单选2 Individual msg edit →ENT出现： CH=301 Individual →ENTCH=302 IndividualCH=303 Individual显示：Tx—Freq:8414.5(302)FORMAT : IndividualCATE GORY:ROUTINE（常规） SAFETY（安全）PARTY ID:000000000 →ENT （查海岸台名录首页） TEL CMDI:J3ETEL CMD2:NO informationWORK FRQ 13134.0/122870EOS: ACK RQ键入某一海岸电台MMSI码比如 004121300 可设置为常规或安全按CALL键7、测试设备链路：在SSB模式下，按“MENU”菜单选9 SYSTEM SET →ENT选8 Self Test →ENT 自测试---GOOD 接收增益顺时针调大8、新船设置MMSI ID码开机在SSB模式按FUNC 3030 进入DSC 按MENU 进入系统设置（0） ENTER 进行本船ID设置。

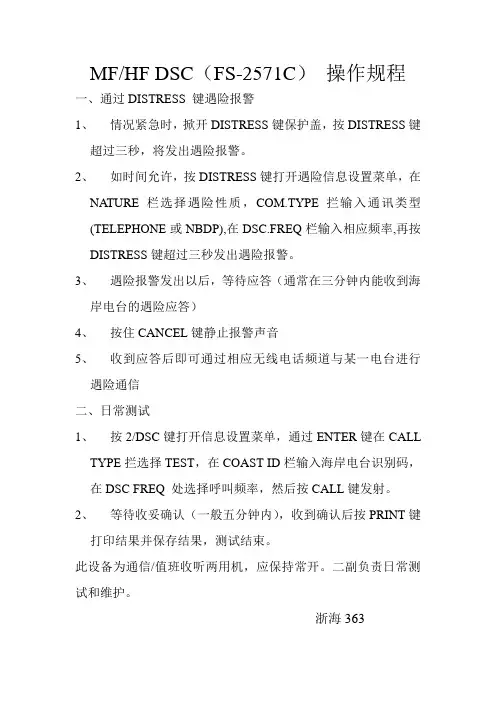

MF/HF DSC（FS-2571C）操作规程
一、通过DISTRESS 键遇险报警
1、情况紧急时，掀开DISTRESS键保护盖，按DISTRESS键
超过三秒，将发出遇险报警。

2、如时间允许，按DISTRESS键打开遇险信息设置菜单，在
NA TURE栏选择遇险性质，COM.TYPE 拦输入通讯类型(TELEPHONE或NBDP),在DSC.FREQ栏输入相应频率,再按DISTRESS键超过三秒发出遇险报警。

3、遇险报警发出以后，等待应答（通常在三分钟内能收到海
岸电台的遇险应答）
4、按住CANCEL键静止报警声音
5、收到应答后即可通过相应无线电话频道与某一电台进行
遇险通信
二、日常测试
1、按2/DSC键打开信息设置菜单，通过ENTER键在CALL
TYPE拦选择TEST，在COAST ID栏输入海岸电台识别码，在DSC FREQ 处选择呼叫频率，然后按CALL键发射。

2、等待收妥确认（一般五分钟内），收到确认后按PRINT键
打印结果并保存结果，测试结束。

此设备为通信/值班收听两用机，应保持常开。

二副负责日常测试和维护。

浙海363。

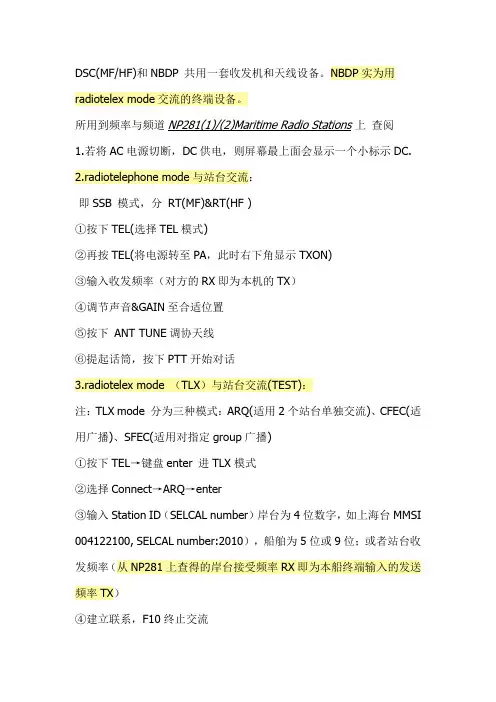

DSC(MF/HF)和NBDP 共用一套收发机和天线设备。

NBDP实为用radiotelex mode交流的终端设备。

所用到频率与频道NP281(1)/(2)Maritime Radio Stations上查阅1.若将AC电源切断，DC供电，则屏幕最上面会显示一个小标示DC.2.radiotelephone mode与站台交流：即SSB 模式，分RT(MF)&RT(HF )①按下TEL(选择TEL模式)②再按TEL(将电源转至PA，此时右下角显示TXON)③输入收发频率（对方的RX即为本机的TX）④调节声音&GAIN至合适位置⑤按下ANT TUNE调协天线⑥提起话筒，按下PTT开始对话3.radiotelex mode （TLX）与站台交流(TEST)：注：TLX mode 分为三种模式：ARQ(适用2个站台单独交流)、CFEC(适用广播)、SFEC(适用对指定group广播)①按下TEL→键盘enter 进TLX模式②选择Connect→ARQ→enter③输入Station ID（SELCAL number）岸台为4位数字，如上海台MMSI 004122100, SELCAL number:2010），船舶为5位或9位；或者站台收发频率（从NP281上查得的岸台接受频率RX即为本船终端输入的发送频率TX）④建立联系，F10终止交流4.AM broadcast 收听广播步骤：MENU→5.radio operation→3.mode→选择AM模式→MENU回到首界面输入频率5.DSC TEST CALLDSC TEST CALL :MENU→DSC non-distress→call type : Test →address 输入他船MMSI →Call 等待他船确认。

打印出来保存。

（如下图）5.1设备Self -TEST对设备硬件进行测试。

6. 发送DISTRESS6.1快速遇险报警长按DISTRESS按钮4秒，遇险发送；→设备一直处于遇险模式，直到收到ACKNOWLEDGEMENT.（收到遇险确认之前，设备间隔3.5～4分钟自动不停发送遇险信息）6.2从MENU里发送遇险报警MENU→Editing a distress msg →填入各种遇险信息→长按DISTRESS 4秒发送7.取消误报警①按下CANCEL按钮，中止发送遇险信息②联系附近的RCC告知误报警，报告：船名，时间，船位，原因，MMSI……③选择Distress和Safety 性质的Radiotelephone在2182.0 KHz上广播，告知周围的船为误报警8.Drobose Call 即在本船不能发送遇险报警的情况下，输入他船或者Coast Station的MMSI让其替本船发送遇险信息。

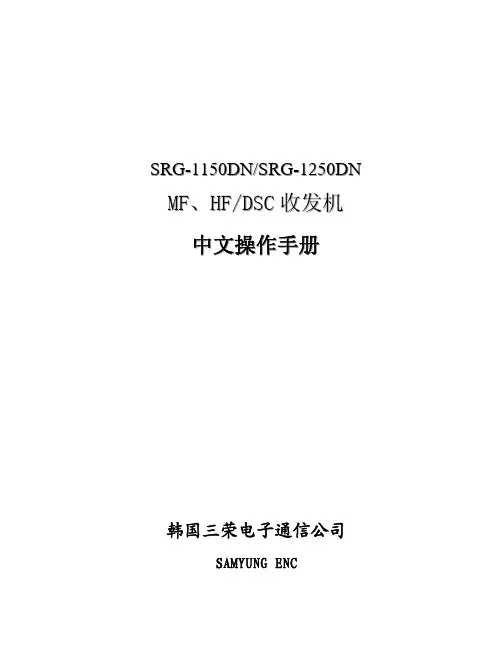

韩国三荣电子通信公司SAMYUNG ENC注意：请用户使用前务必详阅此说明书。

目 录1 概述-----------------------------2 8 打印机使用---------------------37 1．1 特点-----------------------------2 8．1 DPU-414打印机-----------------37 1．2 基本配置-------------------------2 9 电路---------------------------39 2 特性-----------------------------3 9．1 概述---------------------------39 2．1 技术指标-------------------------3 9．2 电源电路-----------------------39 2．2 中高频发射机---------------------3 9．3 发射电路-----------------------39 2．3 中高频接收机---------------------4 9．4 MF/HF接收电路-----------------39 2．4 DSC控制-------------------------5 9．5 母板（T-550）------------------40 2．5 自动报警-------------------------5 9．6 发射滤波器（T-451）------------40 2．6 中高频控制-----------------------6 9．7 合成器单元（T-553）------------402．7 2．8 数字选择性呼叫（DSC）------------6打印机（DPU-414）----------------69．89．9电源控制（T-555）--------------40功率放大器（T514）-------------413 电源-----------------------------8 9．10 控制（T-557）------------------41 3．1 电源输入-------------------------8 9．11 面板（T-568）------------------41 3．2 交流供电-------------------------8 9．12 值守接收机（T-552）------------41 3．3 直流供电-------------------------8 9．13 接收后板功能示意图-------------42 3．4 电池充电-------------------------84 面板-----------------------------94．1 按钮、旋钮、指示灯说明-----------94．2 液晶显示器----------------------104．3 菜单结构------------------------115 单边带无线电话模式--------------135．1 单边带无线电话模式--------------135．2 单边带菜单显示------------------136 数字选择性呼叫模式--------------176．1 数字选择性呼叫模式选择----------176．2 数字选择性呼叫菜单显示----------177 遇险信号发射--------------------367．1 2182KHz遇险报警信号的发射------367．2 2182KHz遇险报警信号的测试------361、 概述此设备用于自动数字系统通信，包括遇险安全和一般通信，由MF/HF收发机、自动报警系统、数字选择性呼叫组成。

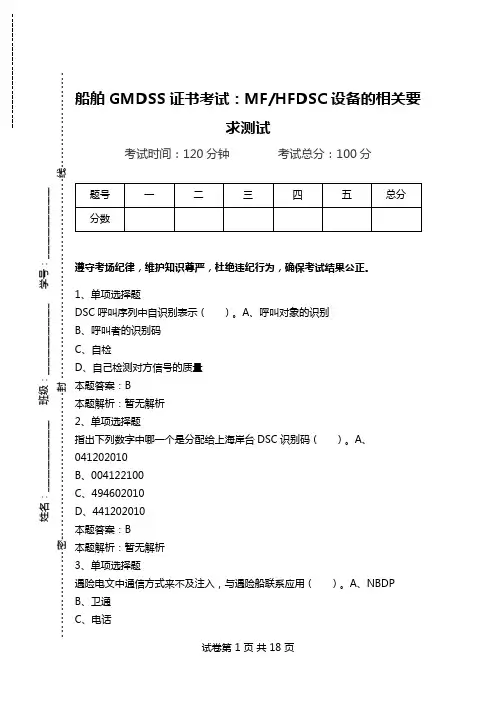

船舶GMDSS 证书考试：MF/HFDSC 设备的相关要求测试 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、单项选择题 DSC 呼叫序列中自识别表示（ ）。

A 、呼叫对象的识别 B 、呼叫者的识别码 C 、自检 D 、自己检测对方信号的质量 本题答案：B 本题解析：暂无解析 2、单项选择题 指出下列数字中哪一个是分配给上海岸台DSC 识别码（ ）。

A 、041202010 B 、004122100 C 、494602010 D 、441202010 本题答案：B 本题解析：暂无解析 3、单项选择题 遇险电文中通信方式来不及注入，与遇险船联系应用（ ）。

A 、NBDP B 、卫通 C 、电话姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线----------------------D、无法确定本题答案：C本题解析：暂无解析4、单项选择题在DSC设备中的检错方式不是采用（）。

A、十单元7/3码进行水平方向检错B、七单元恒比码C、采用二重时间分集方式发送D、采用垂直校验符本题答案：B本题解析：暂无解析5、单项选择题DSC要求MF/HF接收机具有的带宽为（）。

A、170HzB、300HzC、240HzD、340Hz本题答案：B本题解析：暂无解析6、单项选择题MF/HF DSC设备中，已调信号的频率间隔是（）。

A、170HzB、1700HzC、1615HzD、1785Hz本题答案：A本题解析：暂无解析7、单项选择题MF/HF DSC的调制方式是（）。

A、FSKB、PSKC、ASKD、SSB本题答案：A本题解析：暂无解析8、单项选择题VHF设备中，使用DSC终端，其字符中码元速率为（）。

《GMDSS通信业务》MF/HF无线电设备02MF/HF设备的功能
MF/HF 设备的功能《GMDSS 通信业务》MF/HF 无线电设备MF/HF 设备DSC 终端
无线电传终端无线电话终端DSC 遇险、紧急、安全和常规呼叫
DSC 自动值守无线电话遇险、紧急、安全和常规通信无线电传遇险、紧急、安全和常规通信
船台到船台
船台到岸台船台到陆地用户
船台到船台
船台到岸台
船台到陆地用户
《GMDSS通信业务》MF/HF无线电设备
03M F/H F设备的主要技术指标
M F/H F备主要技术指标《GMDSS通信业务》MF/HF无线电设备
☐收发信机频率稳定度：船台、岸台不得超过±10Hz
☐MF/HF DSC报警电文每次重复５遍，50s内完成
☐常规ＤＳＣ呼叫一次6.2-9.6s完成
☐收发信机在开机一分钟之内即可以工作
☐频率转换的速度达到15s
☐发信机具有自动调谐功能
☐接收机有足够的灵敏度和选择性
☐中频滤波器的带宽有最窄的0.3kHz档
☐有频率予置，频率存储和接收机频率扫描的功能
《GMDSS通信业务》MF/HF无线电设备
04MF/HF设备发射机的基本组成
功率放大器激励器自动天线调谐器电源激励器
发射机主要电路单元功能
☐单边带激励器
产生SSB发射机发射所需的各种类型的信号。

☐高频功率放大器
将激励器送来的SSB信号放大到额定功率，经天线调谐器馈送到天线。

☐自动天线调谐器
通过改变调谐器中电路元件参数，实现功放输出与发射天线之间达到谐振，使输出功率达到最大。

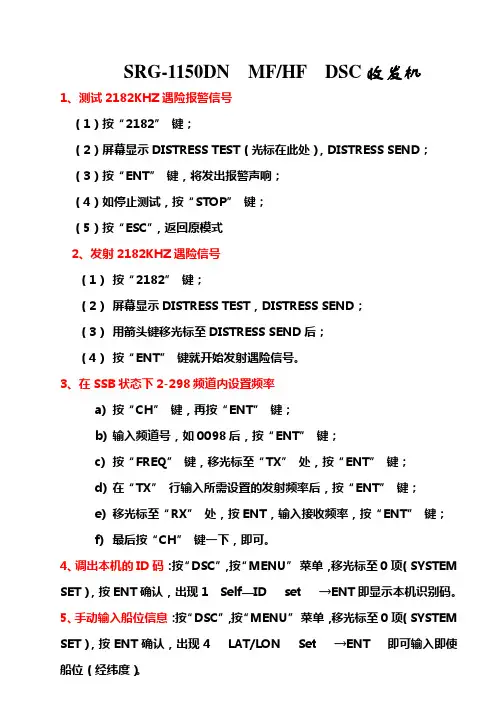

SRG-1150DN MF/HF DSC收发机1、测试2182KHZ遇险报警信号（1）按“2182”键；（2）屏幕显示DISTRESS TEST（光标在此处），DISTRESS SEND；（3）按“ENT”键，将发出报警声响；（4）如停止测试，按“STOP”键；（5）按“ESC”，返回原模式2、发射2182KHZ遇险信号（1）按“2182”键；（2）屏幕显示DISTRESS TEST，DISTRESS SEND；（3）用箭头键移光标至DISTRESS SEND后；（4）按“ENT”键就开始发射遇险信号。

3、在SSB状态下2-298频道内设置频率a)按“CH”键，再按“ENT”键；b)输入频道号，如0098后，按“ENT”键；c)按“FREQ”键，移光标至“TX”处，按“ENT”键；d)在“TX”行输入所需设置的发射频率后，按“ENT”键；e)移光标至“RX”处，按ENT，输入接收频率，按“ENT”键；f)最后按“CH”键一下，即可。

4、调出本机的ID码：按“DSC”，按“MENU”菜单，移光标至0项（SYSTEM SET），按ENT确认，出现1 Self—ID set →ENT即显示本机识别码。

5、手动输入船位信息：按“DSC”，按“MENU”菜单，移光标至0项（SYSTEM SET），按ENT确认，出现4 LAT/LON Set →ENT 即可输入即使船位（经纬度）。

6、发给某海岸电台的信息：在“DSC”模式下，按“MENU”菜单选2 Individual msg edit →ENT出现：CH=301 Individual →ENTCH=302 IndividualCH=303 Individual显示：Tx—Freq:8414.5(302)FORMAT : IndividualCATE GORY:ROUTINE（常规）SAFETY（安全）PARTY ID:000000000 →ENT （查海岸台名录首页）TEL CMDI:J3ETEL CMD2:NO informationWORK FRQ 13134.0/122870EOS: ACK RQ键入某一海岸电台MMSI码比如004121300 可设置为常规或安全按CALL键7、测试设备链路：在SSB模式下，按“MENU”菜单选9 SYSTEM SET →ENT选8 Self Test →ENT 自测试---GOOD 接收增益顺时针调大8、新船设置MMSI ID码开机在SSB模式按FUNC 3030 进入DSC 按MENU 进入系统设置（0）ENTER 进行本船ID设置。

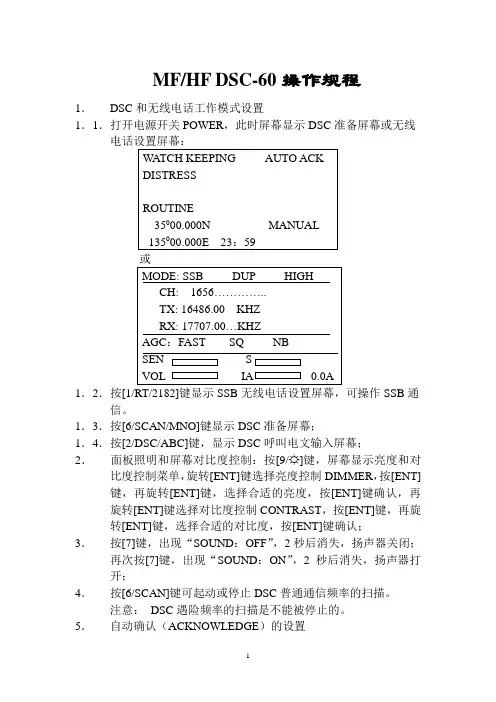

MF/HF DSC-60操作规程1．DSC和无线电话工作模式设置1．1．打开电源开关POWER，此时屏幕显示DSC准备屏幕或无线1．2．按[1/RT/2182]键显示SSB无线电话设置屏幕，可操作SSB通信。

1．3．按[6/SCAN/MNO]键显示DSC准备屏幕；1．4．按[2/DSC/ABC]键，显示DSC呼叫电文输入屏幕；2．面板照明和屏幕对比度控制：按[9/☼]键，屏幕显示亮度和对比度控制菜单，旋转[ENT]键选择亮度控制DIMMER，按[ENT]键，再旋转[ENT]键，选择合适的亮度，按[ENT]键确认，再旋转[ENT]键选择对比度控制CONTRAST，按[ENT]键，再旋转[ENT]键，选择合适的对比度，按[ENT]键确认；3．按[7]键，出现“SOUND：OFF”，2秒后消失，扬声器关闭；再次按[7]键，出现“SOUND：ON”，2秒后消失，扬声器打开；4．按[6/SCAN]键可起动或停止DSC普通通信频率的扫描。

注意：DSC遇险频率的扫描是不能被停止的。

5．自动确认（ACKNOWLEDGE）的设置5．1．按[6/SCAM/MNO]键，显示DSC准备屏幕。

5．2．按[5/ACK]键，每按一次[5/ACK]键，过2秒后，在屏幕右上角替换出现“AUTO ACK”和“MANUAL”。

6．位置和时间设置6．1．在DSC准备屏幕上，按[#/SETUP]，显示“SETUP MENU”。

6．2．旋转[ENT]键选择“POSITION”按[ENT]键显示“POSITION SETUP”。

6．3．按[ENT]，打开“INPUT TYPE”菜单，旋转[ENT]键选“MANUAL”，再按[ENT]键确认。

6．4．旋转[ENT]键选择“Latitude”或“Longitude”按[ENT]键，然后输入相应数据，然后按[ENT]键确认。

6．5．旋转[ENT]键，选择“TIME”按[ENT]键打开输入窗口，输入UTC时间，按[ENT]确认。

第 1 页 共 15 页MF/HF DSC第1题题干: 某船(MMSI=412323200)在N24.0E125.0处搁浅, 利用DSC 在2MHz 上转发遇险报警给上海站(MMSI=004122100)按POWE R →S E L M C T →C A L L →E N TF O R M A T :S P C →R E L A Y -S →E N T Coast Station address: 004122100Distress Ship ID: 412323200Nature of Distress: GRODistress Position: N 2400 E12500Distress UTC: LT-8Distress telecom: J3EDSC frequency: 2187.5KHz 或8414.5KHz*Ready for calling* DIST RELAY SEL 2187.5 KHz按CALL第 2 页 共 15 页第2题题干: 本船在发现一漂浮集装箱, 要利用NBDP/8378.5KHZ 给所有船站台发一个紧急通告, 请先用MF/HF DSC 进行呼叫.按POWE R →S E L M C T →C A L L →E N TF O R M A T : A L LC a t e g o r y : U R GT e l e c o m 1: F E CT e l e c o m 2: N IF r e q : →F R E Q →E N T →8376.5K H z →8376.5K zEOS: EOSDSC: 8414.5 KHz*Ready for calling* ALL SHIP CALL 8414.5 KHz按CALL第 3 页 共 15 页第3题题干: 某船(MMSI=412323210)在N24.0E125.0处机舱发生火灾, 请利用DSC 在8MHz 上转发遇险报警给所有电台。

数字选择性呼叫（DSC）1. 遇险报警和遇险值守功能GMDSS地面通信系统采用DSC方式进行遇险报警和遇险值守，完全取代了500KHz 和2182KHz上的遇险报警和遇险值守功能，增加了遇险报警被成功接收的可靠性。

MF/HF/VHF共指配了7个DSC遇险和安全呼叫频率，即：MF 2187.5KHz；HF 4207.5KHz,6312.0KHz,8414.5KHz,12577.0KHz,16804.5KHz；VHF CH70(156.525MHz)。

并且按照船舶所航行的海区，配备VHF CH70 DSC值守机和MF/HF DSC遇险安全频率值守机，保持24小时连续值守。

海岸电台也在DSC遇险安全频率上保持24小时连续值守。

这样当船舶在任何海区发生遇险时，可以使用VHF CH70和MF 2187.5KHz向附近的船舶进行DSC遇险报警，附近的船舶会立即收到，并予以响应投入救助。

遇险船舶还可以根据所在海区，选用某一DSC遇险与安全频率（A1 海区选择VHF CH70；A2海区选择MF 2187.5KHz；A3海区选择HF 8414.5KHz或者HF的某一其它DSC遇险报警频率）进行报警，海岸电台能够接收到该报警，予以响应，并提供救助。

DSC遇险报警可在任何海区，实现船到船、船到岸、岸到船三方向报警。

2. 选择性呼叫功能DSC终端具有多种选择性呼叫功能。

能够进行单台呼叫（INDIVIDUAL CALL）、所有船呼叫（ALL SHIPS CALL）、群呼（GROUP CALL）、海区呼叫（AREA CALL），还能进行直拨电话呼叫（DIRECT-DIAL）。

3.查询功能和船位报告数字选择性呼叫（DSC）不仅具有自动建立无线电通信链路的功能。

而且将会在其它方面对海上船舶航行安全发挥重要作用。

利用DSC可以快捷和简便地进行船位报告。

随着船舶公司管理的现代化，岸到船方向的查询通信会有所发展，届时DSC通信技术必定担当重要角色。
