10千伏线路常见接地故障及预防在电气系统中，接地故障是一种常见的故障类型。
接地故障指电缆或者电线电缆中间的一条导线意外接触了地，并在系统中形成一条不需要的电路。
如果这条电路不得不流过设备或系统，可能会导致设备故障，甚至引起火灾或人员伤害事故。
本文将介绍10千伏线路常见的接地故障及其预防措施。
接地故障类型电力电缆故障接地电力电缆故障接地是一种比较常见的接地故障，原因主要是电缆绝缘损坏和电缆引入箱内接触不良等。
电缆绝缘可能会因为机械压力，过电压或使用时间而损坏。
如果此时电容性导线与金属护套或地面之间发生电缆接地，电流会通过接地通往地面。
同时，电缆绝缘、引进箱子失序等问题也会导致电缆的安全性降低。
架空线路故障接地架空线路接地故障多为绝缘损坏及小动物或者鸟类在线路上留下的脚印，暴风雨造成悬挂物的断裂掉落，架空线路绝缘子因爆炸而碎裂等。
对于架空线路，即使接地电阻很大，也存在了电弧接地危险。
所以必须随时对架空线路绝缘进行检查保养。
变电站变压器故障接地高压变电站内的主变压器，不锈钢栅极等高压设备也存在故障接地的风险。
变压器主要的故障接地原因是因为绝缘损坏，引线及其他绝缘部分接触不良。
运行中，如果将很高的电压发送到一个地点，将会花费更多的时间和精力来找出问题的原因。
因此，定期对变压器的检测和保养是至关重要的。
预防措施设备维护设备的保养维护是避免接地故障的重要手段之一。
例如，对于电缆故障接地，我们需要通过定期检查电缆绝缘的状态和引进箱的安全性等，来及时发现和解决问题。
对铁塔也需要定期检查和保养，损坏的绝缘子要及时更换。
同时，在保养设备时，也需要严格遵守相关的技术规范和设备维护细节，确保设备处于良好的状态。
设备接地靠正确与规范的设计在设计电气设备时，合理的接地方案可以降低接地故障发生的风险。
要制定完善的设备接地方案，需要考虑设备防护等级和外部环境条件，如气候、压力、电压等。
针对不同的设备需要设计不同的接地方案。
同时，也要确保接地电阻的值要符合规范，否则会造成设备运行不稳定，甚至出现危险情况。
浅谈电力电缆接地环流故障分析与处理发表时间：2018-01-16T09:15:58.180Z 来源：《电力设备》2017年第28期作者：马瑜[导读] 摘要：随着经济的快速增长，国家对于电力的要求也越来越高，在电力传输过程中，受种种因素影响，高压电力电缆中潜在的故障问题逐渐暴露，给高压电力电缆供电的稳定性与可靠性带来不利影响。
（国网南阳供电公司河南南阳 473000）摘要：随着经济的快速增长，国家对于电力的要求也越来越高，在电力传输过程中，受种种因素影响，高压电力电缆中潜在的故障问题逐渐暴露，给高压电力电缆供电的稳定性与可靠性带来不利影响。
因此采用准确、快速的接地故障查找技术对高压电力电缆的故障问题进行查找，并消除存在的电缆故障问题，对供电的可靠性与稳定性可起到积极作用。
文章主要从电力电缆故障的基本概述出发，对高压电力电缆接地故障查找技术进行了分析，以供参考完善。
关键词：电力电缆；接地环流；故障分析引言电缆的运用逐渐替换下电线杆和许多露天的线路，输电的安全性和可靠性得到了优化和加强。
我国人口众多，经济发展敏捷，关于电力能源更加的依靠，生活和工作都离不开电力的支撑，因而相应的用电需求越加巨大，给电力运送线路造成了很大的负荷，为了减少电力能源的耗费，下降沿途运送线路和设备的损耗，我国采纳高压和特高压输电形式，将电力更快更节约的送达需求电力的当地，设备的损耗被下降，人们日子中所要承当的电费也在下降，但不可否认的是，这种高压电缆尽管具有较大的优势，可是一旦发作故障问题，深埋地下的电缆在故障勘探和发现上比较困难，有必要使用先进的勘探设备来敏捷及时的查找呈现故障的切当方位，也促进了更多的故障检测技能的立异发展，其间接地故障的查找技能就是主要针对高压电缆故障的一种勘探技能，本文将侧重讨论其表现的效果以及具体的解决办法。
1电力电缆构成分析在对电力电缆进行细化分析的过程中，要对其构成细节展开有效调研和综合性处理，积极落实愈加有用的信息处理机制和操控模型，确保管控系统的完好度和处理作用。
10kV交联电缆单相接地故障查找方案摘要：10kV配网线路常见故障是跳闸与线路接地。
特别是在恶劣复杂的天气下，线路接地跳闸的几率较高，危及配电网的运行。
其中交联电缆单相接地故障是较为常见且处理起来较为棘手的故障，需要引起配电运维管理人员的高度重视。
本文主要围绕10kV交联电缆单相接地故障的查找展开探讨，明确具体的查找路径，以为10kV配网运行提供一定的理论和实践指导。
关键词：单相接地故障；10kV配网线路；防范应对在城市建设进程持续加快的时代背景下，工业用电需求和居民用电需求激增，配网线路运维压力增加。
在配网线路运维中，故障的找寻是故障处理的关键一步，也关系到问题的解决效率和质量。
其中10kV交联电缆单相接地故障作为常见的故障类型，一度面临着接地故障查找的难题。
因此关于10kV交联单相接地故障查找方案的研讨具有现实必要性，这也将成为故障处理的直接依据。
110kV交联电缆单相接地故障概述10kV线路主要作用是负责对各个地区进行电能传输，对比传统的线路，10kV交联电缆最大的不同是在电能传输时不管是绝缘方面还是强度方面都优势突出。
而在运行中也经常会出现各种故障，如单相接地故障。
单相接地故障作为常见故障类型之一，主要发生在多雨的恶劣天气，因为天气潮湿、视线不好、风力较大。
树障或者配电线路上的绝缘子单相击穿、单相断线、以及小动物频繁活动引发严重故障。
如果出现单相接地故障，不仅影响正常的供电，也产生过电压，引发设备性能的下降或者设备的报废，甚至因为相间短路出现严重电力事故。
2 10kV交联电缆单向接地故障查找10kV交联电缆一旦出现单相接地故障，配网运维人员必须快速采取行动，准确找出故障区域，方便后续的故障处理。
故障查找用时最短、定位越精准，故障处理效果更好。
对于小电流接地系统来说，一般可将其零序电流测试点设置在主线路及分支线路上，分别对主线路和分支线路进行编号，依次分析。
如果出现单相接地故障，线路与地面之间电压会有明显变化，即便降到了0kV，相线也会上升到线电压。

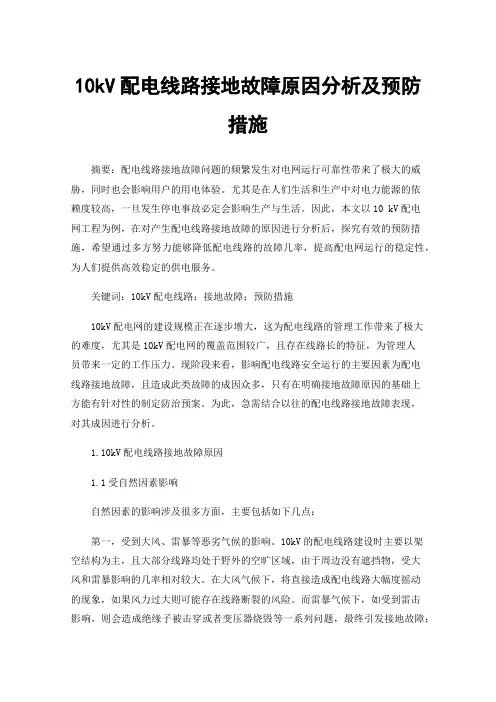

10kV配电线路接地故障原因分析及预防措施摘要：配电线路接地故障问题的频繁发生对电网运行可靠性带来了极大的威胁，同时也会影响用户的用电体验。
尤其是在人们生活和生产中对电力能源的依赖度较高，一旦发生停电事故必定会影响生产与生活。
因此，本文以10 kV配电网工程为例，在对产生配电线路接地故障的原因进行分析后，探究有效的预防措施，希望通过多方努力能够降低配电线路的故障几率，提高配电网运行的稳定性，为人们提供高效稳定的供电服务。
关键词：10kV配电线路；接地故障；预防措施10kV配电网的建设规模正在逐步增大，这为配电线路的管理工作带来了极大的难度，尤其是10kV配电网的覆盖范围较广，且存在线路长的特征，为管理人员带来一定的工作压力。
现阶段来看，影响配电线路安全运行的主要因素为配电线路接地故障，且造成此类故障的成因众多，只有在明确接地故障原因的基础上方能有针对性的制定防治预案。
为此，急需结合以往的配电线路接地故障表现，对其成因进行分析。
1.10kV配电线路接地故障原因1.1受自然因素影响自然因素的影响涉及很多方面，主要包括如下几点：第一，受到大风、雷暴等恶劣气候的影响。
10kV的配电线路建设时主要以架空结构为主，且大部分线路均处于野外的空旷区域，由于周边没有遮挡物，受大风和雷暴影响的几率相对较大。
在大风气候下，将直接造成配电线路大幅度摇动的现象，如果风力过大则可能存在线路断裂的风险。
而雷暴气候下，如受到雷击影响，则会造成绝缘子被击穿或者变压器烧毁等一系列问题，最终引发接地故障；第二，受树木生长影响。
现阶段，我国对造林工作相对重视，推出了多种政策引导林业部门加大造林力度，目前来看取得了较好的成果，森林覆盖率得到稳步提升。
但在造林活动如火如荼进行的基础上，对配电线路的影响也不可忽视，一些树木的高度较大，在不断生长过程中很可能触及配电线路，同时受到大风影响，树木晃动幅度过大，极有可能扯断配电线路；第三，受飞禽和动物活动的影响。
第1篇一、引言电缆接地是电力系统中的重要环节，它关系到电力系统的安全稳定运行以及人身安全。
正确的电缆接地不仅可以有效防止雷电、操作过电压等对电缆的损害，还可以降低故障发生时的故障电流，保障电力系统的安全运行。
以下是关于电缆接地的一些安全规定。
二、电缆接地原则1. 电缆接地应遵循“先接后装、先装后接”的原则，即先完成接地工作，再进行电缆安装。
2. 电缆接地应保证接地电阻符合规定，以降低接地电流，确保接地效果。
3. 电缆接地应采用符合国家标准的接地材料和接地装置。
4. 电缆接地应定期检查、维护，确保接地系统处于良好状态。
三、电缆接地方式1. 电缆接地方式分为直接接地和经保护器接地。
（1）直接接地：将电缆金属护套、铠装层等直接接地，适用于电压等级较低、线路较短的电缆。
（2）经保护器接地：将电缆金属护套、铠装层等通过接地保护器接地，适用于电压等级较高、线路较长的电缆。
2. 单芯电缆接地方式：单芯电缆的金属护套应至少有一点直接接地，其余部分可通过接地保护器接地。
3. 三芯电缆接地方式：三芯电缆的金属护套、铠装层等应在电缆线路两端直接接地。
四、电缆接地安全规定1. 接地电阻（1）直接接地：接地电阻应小于4Ω。
（2）经保护器接地：接地电阻应小于10Ω。
2. 接地线截面（1）接地线截面应满足接地电流的要求，一般不应小于接地电阻的1/20。
（2）接地线截面应满足接地装置的热稳定性和机械强度要求。
3. 接地装置（1）接地装置应采用符合国家标准的接地材料和接地装置。
（2）接地装置应安装牢固，确保接地效果。
4. 接地检查（1）接地检查应定期进行，一般每年不少于1次。
（2）接地检查应包括接地电阻、接地线截面、接地装置等方面。
5. 接地保护（1）接地保护器应选用符合国家标准的接地保护器。
（2）接地保护器应定期检查、维护，确保保护器处于良好状态。
6. 接地标识（1）接地装置应设置明显的接地标识。
（2）接地标识应清晰、醒目，便于检查、维护。
配电线路常见故障原因分析及其处理措施摘要：电力资源和能源是社会稳定发展所必需的能源，对人类社会的平稳运行和社会生产的正常进行具有重要的作用和价值。
随着电网电压等级和输电能力的不断提高，配电线路在电力系统中的关键作用日益凸显。
分析配电线路的常见故障，并采取相应的处理方法和对策加以解决，对于社会经济的发展，保障社会生产效率和生产质量具有重要意义。
因此，分析配电线路常见故障及处理方法迫在眉睫。
本文分析了我国配电线路的常见故障、原因及相应的处理方法，以期对我国电力工业的进一步发展有所帮助。
关键词：配电线路；常见故障；原因分析；处理措施1配电线路相关概述在供电系统和输电网络中，配电线路是保证用户安全的最重要的核心部件。
无论在我们社会的任何一个地区，电力都是社会生产和生活所必需的能源。
它与居民生活息息相关，出现在人们的每一个角落。
在实际运行环境中，配电线路具有以下特点：覆盖范围广，配电线路几乎覆盖全国任何地区，保证了居民的正常用电。
配电线路大多暴露在环境中，因此配电线路容易受天气影响，同时由于配电线路的性质，受环境影响较大。
2.10kV配电线路常见故障分析经过归纳和总结,配电线路常见故障可划分如下:2.1架空线路故障架空线路大多受气候影响，加上地理位置的限制，容易引起树线矛盾，因此架空线路故障常发生在恶劣天气下。
重合闸成功的故障是暂态故障，主要是由强风吹动树枝或异物吹过导线引起的。
（1）接地故障：一般为单相非金属接地。
重合闸失败的主要原因是绝缘子、绝缘子或避雷器击穿。
（2）断线故障：在恶劣天气下，多是由于大风造成树木砸毁电线，也可能是雷击造成的。
也有因严重断丝或电杆倒塌而造成的外力损伤。
（3）短路故障：通常是由于开关、接线柱或电线周围漂浮的异物引起的。
2.2电力电缆故障电缆施工技术要求高，电缆设备质量参差不齐，同时电缆路径长而宽，多在市区，受外力破坏的可能性大。
电缆故障原因复杂，故障隐蔽性高，不易调查。
（1）接地故障：原因复杂，电缆质量问题，电缆头制作工艺不符合标准，加上环境潮湿，电缆保护管密封不够，电缆敷设不规范，埋深不够，外力破坏。

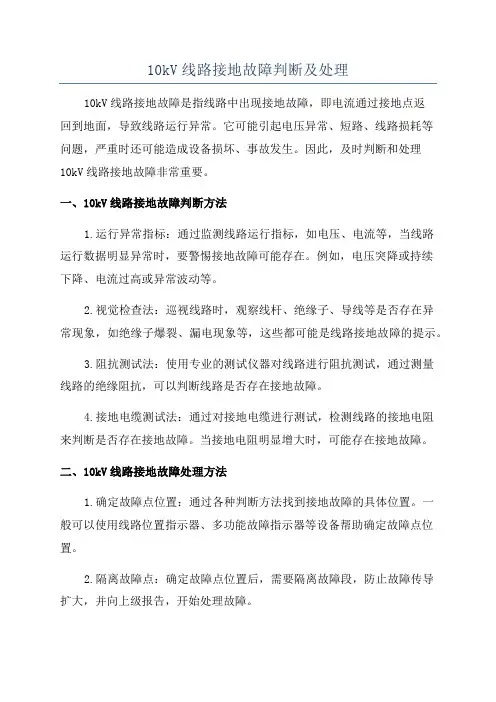

10kV线路接地故障判断及处理10kV线路接地故障是指线路中出现接地故障，即电流通过接地点返回到地面，导致线路运行异常。
它可能引起电压异常、短路、线路损耗等问题，严重时还可能造成设备损坏、事故发生。
因此，及时判断和处理10kV线路接地故障非常重要。
一、10kV线路接地故障判断方法1.运行异常指标：通过监测线路运行指标，如电压、电流等，当线路运行数据明显异常时，要警惕接地故障可能存在。
例如，电压突降或持续下降、电流过高或异常波动等。
2.视觉检查法：巡视线路时，观察线杆、绝缘子、导线等是否存在异常现象，如绝缘子爆裂、漏电现象等，这些都可能是线路接地故障的提示。
3.阻抗测试法：使用专业的测试仪器对线路进行阻抗测试，通过测量线路的绝缘阻抗，可以判断线路是否存在接地故障。
4.接地电缆测试法：通过对接地电缆进行测试，检测线路的接地电阻来判断是否存在接地故障。
当接地电阻明显增大时，可能存在接地故障。
二、10kV线路接地故障处理方法1.确定故障点位置：通过各种判断方法找到接地故障的具体位置。
一般可以使用线路位置指示器、多功能故障指示器等设备帮助确定故障点位置。
2.隔离故障点：确定故障点位置后，需要隔离故障段，防止故障传导扩大，并向上级报告，开始处理故障。
3.消除故障原因：根据接地故障的原因，采取相应的处理措施进行修复，如更换破损的绝缘子、修复漏电现象等。
4.清理现场：在故障处理完成后，需要对现场进行清理，确保线路正常运行。
清理过程中应注意安全，避免二次事故的发生。
5.故障分析：对接地故障进行分析，总结经验教训，并采取相应的预防措施，减少接地故障的发生。
总之，及时判断和处理10kV线路接地故障对于保障电网运行安全和设备的正常运行至关重要。
通过运行异常指标、视觉检查法、阻抗测试法、接地电缆测试法等方法进行判断，隔离故障点、消除故障原因，并进行故障分析，可有效地解决10kV线路接地故障问题。

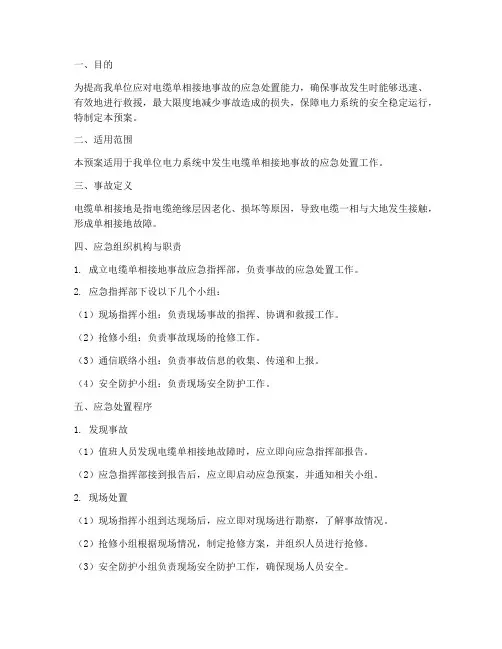

一、目的为提高我单位应对电缆单相接地事故的应急处置能力，确保事故发生时能够迅速、有效地进行救援，最大限度地减少事故造成的损失，保障电力系统的安全稳定运行，特制定本预案。
二、适用范围本预案适用于我单位电力系统中发生电缆单相接地事故的应急处置工作。
三、事故定义电缆单相接地是指电缆绝缘层因老化、损坏等原因，导致电缆一相与大地发生接触，形成单相接地故障。
四、应急组织机构与职责1. 成立电缆单相接地事故应急指挥部，负责事故的应急处置工作。
2. 应急指挥部下设以下几个小组：（1）现场指挥小组：负责现场事故的指挥、协调和救援工作。
（2）抢修小组：负责事故现场的抢修工作。
（3）通信联络小组：负责事故信息的收集、传递和上报。
（4）安全防护小组：负责现场安全防护工作。
五、应急处置程序1. 发现事故（1）值班人员发现电缆单相接地故障时，应立即向应急指挥部报告。
（2）应急指挥部接到报告后，应立即启动应急预案，并通知相关小组。
2. 现场处置（1）现场指挥小组到达现场后，应立即对现场进行勘察，了解事故情况。
（2）抢修小组根据现场情况，制定抢修方案，并组织人员进行抢修。
（3）安全防护小组负责现场安全防护工作，确保现场人员安全。
3. 信息传递（1）通信联络小组负责收集事故信息，并及时上报应急指挥部。
（2）应急指挥部根据事故情况，向上级部门报告。
4. 救援结束（1）抢修完成后，现场指挥小组应组织人员进行现场检查，确认事故已得到妥善处理。
（2）应急指挥部宣布救援结束，恢复正常生产。
六、应急保障措施1. 加强设备巡检，及时发现并消除电缆绝缘层老化、损坏等问题。
2. 做好电缆接地电阻的测量工作，确保接地电阻符合要求。
3. 定期对电缆线路进行绝缘测试，确保电缆绝缘性能良好。
4. 加强员工培训，提高员工对电缆单相接地事故的应急处置能力。
5. 配备必要的应急物资和设备，如接地线、绝缘棒、绝缘手套等。
七、总结评估1. 事故发生后，应急指挥部应组织相关部门对事故进行总结评估。
配电网接地故障原因分析及处理方法
配电网接地故障是指配电网中出现接地电流，导致电设备运行不正常的故障。
接地故
障是电力系统中最常见的故障之一，造成了严重的经济损失和安全事故，因此对于接地故
障的原因分析和处理方法的研究具有重要意义。
接地故障的原因:
1.基本电磁原理:由于配电线路或设备的绝缘电阻不足或存在局部缺陷，使得电流从
回路中流到大地上，形成回路两端的电势差，导致接地故障。
2.设备老化:随着设备以及线路的使用时间增长，设备或线路的绝缘性能会降低，电
缆绝缘老化或线路清洗不好导致表面对大气进行电离而形成导电层等各种原因都会导致接
地故障。
3.入侵动物:某些有腐蚀作用的动物可以造成导线的损坏，导致接地故障。
4.杂散电场：杂散电场是指电力设备周围存在强电场，导致设备出现漏电流，从而产
生接地故障。
5.设计不当:设计不当是接地故障发生的主要原因之一，例如不合理的接地电阻、电
缆过长等。
1.通过检测和监测手段开展接地故障诊断和隐患排除。
包括接地电阻测试、可擦写电
阻试验等多种方法。
2.维护和更换老化设备，进行定期的检修和维护，加强绝缘措施，延长设备的使用寿命。
3.设备周围进行防鼠、防蚁等动物防护，定期清洗线路，减少绝缘层缺陷。
5.在杂散电场比较强的地方，可以采用隔离或屏蔽隔离等措施，避免杂散电场的影响，减少接地故障发生的频率。
总之，合理地预防和处理接地故障，对维护电力系统的正常运行和保障人民生命财产
安全都具有非常重要的意义。
高压电力电缆接地线电流超标原因分析及处理高压电力电缆接地线电流超标是指电缆接地线上的电流超过设定的安全范围，这可能会导致电力系统的故障和安全隐患。
下面我们将就此问题进行分析，并提出相应的处理方法。
一、原因分析：1. 接地电阻过大：接地电阻是电线与地之间的电阻，它会影响接地电流的大小。
如果接地电阻过大，就会导致电流无法良好地通过接地线，从而造成接地电流超标。
2. 接地线与其他线路或设备存在故障接触：如果接地线与其他线路或设备发生接触，就会造成电流的异常流动，从而导致接地电流超标。
3. 高压电缆绝缘失效：高压电缆的绝缘材料如果失效，就会出现漏电现象，进而导致接地电流超标。
4. 地电位升高：地电位的升高会导致接地电流超标。
地电位升高可能是由于附近存在雷击、电缆故障或其他因素引起的。
二、处理方法：1. 检查接地电阻：对接地线的电阻进行测量，如果发现接地电阻过大，需要采取相应的措施进行降低。
常见的方法包括加大接地线的截面积、增加接地电极数量或改进接地电极的制作方式等。
2. 检查线路和设备接触情况：对接地线与其他线路或设备的接触情况进行检查，如有发现异常接触的情况，需要及时修复。
可以采取的处理方法包括更换导线、增加绝缘层或加装绝缘套管等。
3. 检查电缆绝缘状态：定期检查高压电缆的绝缘状态，如有发现绝缘失效的情况，需要及时更换电缆。
还可以采取加装过零保护器或过压保护器等装置，有效保护电缆的绝缘状态。
4. 降低地电位：如发现地电位过高，可以采取增设接地电极、改变接地电极的位置或进行地电位降低工程等措施，有效降低地电位，减少接地电流超标的风险。
高压电力电缆接地线电流超标的原因可能包括接地电阻过大、接地线与其他线路或设备存在故障接触、高压电缆绝缘失效和地电位升高等。
要解决这个问题，可以通过检查接地电阻、线路和设备接触情况、电缆绝缘状态以及降低地电位等方式来进行处理。
这样可以有效预防电力系统的故障和安全隐患。
常见电缆故障及电缆故障处理方法电缆线路常见的故障有机械损伤、绝缘损伤、绝缘受潮、绝缘老化变质、过电压、电缆过热故障等。
当线路发生上述故障时，应切断故障电缆的电源，寻找故障点，对故障进行检查及分析，然后进行修理和试验，该割除的割除，待故障消除后，方可恢复供电。
电缆故障最直接的原因是绝缘降低而被击穿。
一、常见的电缆故障原因主要有：1、超负荷运行.长期超负荷运行,将使电缆温度升高，绝缘老化,以致击穿绝缘，降低施工质量.2、电气方面有:电缆头施工工艺达不到要求，电缆头密封性差,潮气侵入电缆内部，电缆绝缘性能下降;敷设电缆时未能采取保护措施,保护层遭破坏，绝缘降低.3、土建方面有：工井管沟排水不畅,电缆长期被水浸泡，损害绝缘强度;工井太小,电缆弯曲半径不够，长期受挤压外力破坏.主要是市政施工中机械野蛮施工,挖伤挖断电缆。
4、腐蚀.保护层长期遭受化学腐蚀或电缆腐蚀，致使保护层失效,绝缘降低。
5、电缆本身或是电缆头附件质量差，电缆头密封性差,绝缘胶溶解，开裂,导致站出现的谐振现象为线路断线故障使线路相间电容及对地电容与配电变压器励磁电感构成谐振回路，从而激发铁磁谐振。
二、断线故障引起谐振的危害断线谐振在严重情况下,高频与基频谐振叠加，能使过压幅值达到相电压[P]的2.5倍,可能导致系统中性点位移，绕组及导线出现过压,严重时可使绝缘闪络，避雷器爆炸,电气设备损坏.在某些情况下，负载变压器相序可能反转,还可能将过电压传递到变压器的低压侧，造成危害。
三、防止断线谐振过压的措施防止断线谐振过压的主要措施有:1、不采用熔断器,避免非全相运行；2、加强线路的巡视和检修，预防断线的发生；3、不将空载变压器长期挂在线路上；4、采用环网或双电源供电；5、在配变侧附加相间电容，其原理是：采用电容作为吸能元件来吸收暂态过程中的能量，从而降低冲击扰动强度以抑制谐振的发生.s一(o+ 3C,,) 1C.,在配变侧附加相间电容△C,使8一[Co+ 3(C U+ A0)/Ca增大，从而增大等值电容C和等值电动势Eo所需电容值可根据文献[6]中方法求出.(6)采用励磁特性较好的变压器有助于减少断线过压的发生几率。
铁路10KV电力电缆线路常见的故障及处理措施作者：袁建业来源：《中国科技博览》2013年第16期中图分类号：TM247 文献标识码：A 文章编号：1009-914X（2013）16-0010-01电力是铁路运输生产的重要能源。
它与提高运输效率，保证行车安全有着密切关系。
铁路自动闭塞电线路、电力贯通线路及铁路变、配电所、电源线路等设备构成的供电网络是铁路重要的行车设备。
随着城市建设的加快，10KV电缆在铁路的供电网络得到越来越普遍地应用。
因此，10KV电力电缆的质量、施工、安全运行则在铁路电力的正常输送和分配过程中占有举足轻重的地位。
一、电力电缆常见故障以及原因1、电力电缆常见故障在电力系统正常运行过程中，电力电缆常见的故障主要有低电阻接地或短路故障、高电阻接地或短路故障、断线故障、闪络故障、复合型故障等。
2、电力电缆故障发生的原因电力电缆从生产到铺设，从施工到运行，任何环节的疏忽都有可能造成电力电缆故障。
发生电力电缆故障的原因主要有以下几种。
（1）外力破坏造成电缆故障这类故障原因可占所有原因的一半以上，故障发生后，大多会造成大面积的停电事故。
当电缆直接受到外力损坏，比如进行地下管线施工，施工机械牵引过大而拉断电缆，电缆弯曲过度而造成电缆绝缘层和屏蔽层损坏，电缆切剥过程中切割过度，刀痕过深等都会对电缆造成不同程度的损坏。
（2）电缆绝缘受潮和绝缘老化在电缆生产过程中，由于制造工艺不良造成电缆保护层破裂，电缆终端头密封不良，以及在电缆使用过程中电缆的保护套被腐蚀或被异物刺穿，都会造成电缆绝缘受潮，绝缘电阻降低，电流增大，造成电力故障。
此外，电缆绝缘在长期的电流作用下运行，会产生大量的热量，加上电缆绝缘工作环境的不良，比如在长期过电压或不良的化学环境中，导致其物理性能变化，造成电缆绝缘老化或者失效，造成电力故障。
（3）过电压和过热环境电力电缆可能会因为雷击或其他冲击过电压，当电力电缆线路绝缘层内含有杂质，屏蔽层和绝缘层老化等情况发生时，情况尤为严重。
电缆故障应急处置措施1. 引言电缆作为电力传输和通信的重要设备，一旦发生故障可能会导致停电、通信中断等严重后果。
因此，制定合理的电缆故障应急处置措施是非常重要的。
本文将介绍电缆故障应急处置的一般原则和具体步骤，以帮助相关人员在遇到电缆故障时能够迅速、有效地处理。
2. 电缆故障应急处置的一般原则在处理电缆故障时，需要遵守以下一般原则：•安全第一：在处置电缆故障时，应确保自身和他人的安全，切勿冒险行事。
•快速响应：一旦发现电缆故障，应立即采取行动，迅速处置，以减少故障造成的影响。
•合理分配资源：根据故障的紧急程度和影响范围，合理调配人力、物力等资源，以确保高效处置。
•全面评估：在处置电缆故障之前，应对故障情况进行全面评估，了解故障的原因和影响，为后续处置提供依据。
•记录和总结：在处置电缆故障过程中，应做好相关记录，包括故障原因、处置过程和效果等，以便后续分析和总结经验。
3. 电缆故障应急处置的具体步骤步骤1：发现故障•监测系统的报警：–利用监测系统实时监测电缆状态，一旦有异常报警，及时发现故障。
•用户报告：–接收用户报告的电缆故障，包括停电、通信中断等。
•巡检和巡视：–定期对电缆进行巡检和巡视，发现故障迹象（如异常声音、烟雾）时立即采取行动。
步骤2：初步判断•故障类型判断：–根据故障现象，初步判断故障类型，如电缆断路、短路、接地等。
•影响范围评估：–评估故障对用户的影响范围，确定是否需要紧急处置。
•相关设备检查：–检查故障与相关设备之间的连接，排除设备本身故障。
步骤3：故障定位•仪器测量：–使用合适的仪器进行测量，如电阻、电压、绝缘电阻等，以确定故障的具体位置。
•实地勘察：–在故障位置附近进行实地勘察，观察是否存在明显的异常情况，如烧毁、漏电等。
步骤4：故障排除•故障切除：–采取合适的方法切除故障点，如更换破损电缆、修复或更换相关设备等。
•系统测试：–在故障排除后，对整个电缆系统进行测试，确保故障完全排除。
高压电力电缆接地线电流超标原因分析及处理摘要：本文介绍了一起典型的 110 kV 高压电缆金属护套接地电流超标的缺陷。
通过对电缆线路接地系统的原理分析和现场实际连接方式的对比分析，确认电流超标原因。
同时，提供了类似电流超标的预防措施及建议。
〔关键词〕高压电力电缆；接地线；电流超标；原因；处理随着社会经济的不断发展，城市用电量增长迅猛，城市输电线路越来越多地采用高压电缆。
但相较架空输电线路，电力电缆因其隐蔽性高，结构也较为复杂，一旦出现故障，往往很难在数小时内处理好。
因此如何将电缆故障消灭在萌芽状态，成为电缆管理部门最为关心的问题。
下面介绍了一起 110 kV 高压电缆金属护套接地电流过大的问题，通过对接地系统的分析，确定了缺陷原因，并针对性地提出了预防措施。
1 设备概况110 kV 甲乙线为一条纯电缆线路，线路走向为甲变向乙变，全长 2 100 m。
敷设方式为排管和电缆沟混合敷设，电缆型号为 YJLW03-64/110 kV-1×630 mm2 ，甲、乙变电站内均为电缆户外终端，电缆全线共计 4 组中间接头。
该电缆线路建设工程完成投运于 2007-12-21，后经一次线路迁改工程，投运于 2011-03-18。
电缆第一次工程 ( 建设工程 ) 时，共安装 2 组中间接头，电缆全长 2 010 m，如图 1 所示。
图1 110 kV 甲乙线第一次工程 ( 建设工程 ) 系统电缆第二次工程 ( 迁改 ) 工程时，将 1 号接头至 2 号接头及 2 号接头至乙变段的电缆进行部分更改，增加两组接头。
原 2 组接头保留，修改接头顺序编号，如图 2 所示。
图 2 110 kV甲乙线第二次工程 ( 迁改工程 ) 系统2电流超标情况某日班组人员对 110 kV 甲乙线的金属护层接地电流进行检测工作。
当日测量了甲、乙两变电站内尾管接地电流，并与当时的负荷电流进行计算、比较。
根据 Q/GDW 11223—2014《高压电缆状态检测技术规范》，正常运行电缆接地电流绝对值小于 50 A、接地电流与负荷比值小于 20 %、单相接地电流最大值 / 最小值小于 3。
中压电缆接地标准中压电缆接地标准在电力系统中占据重要地位，它关乎到电力系统的安全、稳定运行，以及人员和设备的安全。
一、中压电缆接地的重要性中压电缆作为电力系统中的重要组成部分，承担着输送电能的重要任务。
在运行过程中，电缆可能会受到各种因素的影响，如雷电冲击、操作过电压等，从而产生过电压现象。
如果电缆没有良好的接地系统，这些过电压可能会导致电缆绝缘损坏，甚至引发火灾等严重事故。
因此，合理的接地设计对于保护电缆、确保电力系统的安全稳定运行具有重要意义。
二、中压电缆接地标准的基本原则1．安全性原则：接地系统的设计应确保人员和设备的安全，防止触电和电气火灾等事故的发生。
2．可靠性原则：接地系统应具有良好的可靠性，能在各种运行条件下稳定工作，确保电力系统的正常运行。
3．经济性原则：在满足安全和可靠性要求的前提下，应尽量减少接地系统的投资和运行成本。
三、中压电缆接地方式中压电缆的接地方式主要有以下几种：1．直接接地：将电缆的金属护层直接接地，以降低过电压对电缆绝缘的威胁。
这种方式适用于长度较短的电缆线路。
2．经消弧线圈接地：对于长度较长的电缆线路，可以采用经消弧线圈接地的方式。
消弧线圈可以补偿电网中的电容电流，减少接地故障时的弧光过电压，有利于电缆绝缘的恢复。
3．经电阻接地：在某些特殊情况下，可以采用经电阻接地的方式。
电阻可以限制接地故障时的短路电流，减轻对设备的冲击。
四、中压电缆接地标准的具体要求1．接地电阻：接地电阻是衡量接地系统性能的重要指标。
中压电缆的接地电阻应满足相关标准的要求，以确保接地系统的有效性。
一般来说，接地电阻的大小与土壤电阻率、接地体的尺寸和形状等因素有关。
在设计接地系统时，应根据实际情况选择合适的接地体材料和尺寸，以降低接地电阻。
2．接地体的布置：接地体的布置应考虑到电力系统的运行方式和土壤条件等因素。
一般来说，接地体应沿电缆线路均匀分布，以减小接地电阻和电位梯度。
同时，接地体应避免与其他金属管道或设施接触，以免形成电气通路而引发故障。
电力配电线路运行常见故障原因分析及处理摘要：本文探讨电力配电线路运行中常见故障的原因及处理措施。
分析了短路、断线、过载和接地等故障类型，深入剖析外部因素、设备老化、施工维护等引发故障的根源。
提出快速定位、安全排除、设备维修与更换等处理方法，通过案例分析具体展示解决方案。
旨在为电力系统运行提供参考，确保电力供应的稳定和可靠。
关键词：配电线路；故障原因；处理方法1.常见故障类型1.1 短路故障短路故障通常是指电路中两个或多个电导体之间出现非常低的电阻，导致电流在异常的路径上流动，造成设备过载、损坏甚至火灾等严重后果。
短路故障的原因可以是设备损坏、绝缘老化、设备安装不当等。
处理方法包括快速切除故障部分、隔离短路区域，并检修或更换损坏的设备。
1.2 断线故障断线故障是指电力线路中的导线出现中断，导致电流无法正常流通的情况。
断线故障可能由于设备损坏、外部力量破坏、自然灾害等引起。
这种故障会导致供电中断，影响用户的用电。
处理方法包括迅速定位断线位置，修复或更换受损的线路，以恢复电力供应。
1.3 过载故障过载故障是指电力系统中某一部分或整个线路由于超过其额定负荷而导致的故障。
这种情况可能出现在突然的负荷增加、电力设备运行不正常等情况下。
过载故障可能引发线路和设备过热，进而导致线路短路、设备损坏甚至火灾。
处理过载故障的方法包括增加线路容量、合理规划负荷、设置过载保护装置等。
1.4 接地故障接地故障通常是指电流从正常的电路流向地或其他非预期的路径，导致设备和线路的正常工作被干扰。
接地故障可能由设备绝缘损坏、接地电阻升高、地下电缆受损等引起。
处理接地故障的方法包括修复绝缘、降低接地电阻、定期检查设备等。
2.故障原因分析2.1 外部因素天气条件。
恶劣的天气，如雷雨、大风、冰雪等，容易引发树木倒伏、绝缘子污秽、导线断裂等问题，进而导致短路、接地和断线等故障。
特别是在暴风雨等极端天气下，飞来的杂物可能造成电力设备短路，影响线路的正常运行。
