黄冈中学2015年自主招生(理科实验班)预录考试物理模拟试题(A卷)(附答案)

2015年湖北省黄冈中学自主招生物理试卷（A卷）一、选择题（4×8=32分）1．（4分）（2015•黄冈校级自主招生）为了监督司机是否遵守限速规定，交管部门在公路上安装了周定测速仪．如图所示，汽车向放置在道路中间的测速仪匀速驶来，测速仪向汽车发出两次短促的超声波信号．第一次发出信号到测速仪接收到经汽车反射回来的信号用时0.5s，第二次发出信号到测速仪接收到经汽车反射回来的信号用时0.3s，若发出两次信号的时间间隔是1.1s，超声波的速度是340m/s，则（ ）A．汽车接收到第一次信号时，距测速仪170mB．汽车接收到第二次信号时，距测速仪102mC．汽车的速度是34m/sD．汽车的速度是30.9m/s【考点】速度公式及其应用．【专题】计算题；错解分析题；长度、时间、速度．【分析】求汽车的速度必须知道行驶的距离和相应的时间：①测速仪第一次发出超声波时，经过了0.25s到达了汽车处，而信号从汽车处返回测速仪，也行驶了0.25s 的时间；②在第二次发出的信号，在与汽车相遇返回到测速仪时，超声波行驶了0.15s；③这两次汽车与测速仪的距离差就是汽车行驶的距离，再找出行驶这段时间所用的时间（汽车运动的时间为从第一次与超声波相遇开始，到第二次与超声波相遇结束．求出这个时间，就是汽车运动的时间），利用速度公式即可得解．2．（4分）（2015•黄冈校级自主招生）如图a所示为16mm电影放映机放电影，这种电影放映机使用宽度为16mm 的电影胶片，电影中的声音以声音信号的方式刻录在电影胶片上如图b所示．电影放映机正常放映时，有关放映灯泡、放映机镜头（凸透镜）、电影胶片、反光镜（凸面镜或凹面镜）的种类及其相对位置关系，提出了下列图中所示的几种猜想，其中可能正确的是（ ）A．B．C．D．【考点】凸透镜成像的应用．【专题】透镜及其应用．【分析】根据凹面镜对光线有会聚作用和凸面镜对光线有发散作用来分析各个选项．【解答】解：由于放映机成像时，成的是倒立、放大的实像，而要让像（即胶片）更亮一些，需要用到凹面镜聚光，而C、D是凸面镜，故C、D错误的；灯泡放在胶片的左侧，以使得胶片更亮，故A是正确的；故选A．【点评】此题主要考查学生对凹面镜对光线有会聚作用和凸面镜对光线有发散作用的理解和掌握，同时应明确面镜不能使光线透过，光线在镜面上发生反射现象．3．（4分）（2015•黄冈校级自主招生）A、B两物体质量相等，温度均为10℃；甲、乙两杯水质量相等，温度均为50℃．现将A放入甲杯，B放入乙杯，热平衡后甲杯水温降低了4℃，乙杯水温降低了8℃，不考虑热量的损耗，则A、B两物体的比热容之比为（ ）A．4：9 B．3：5 C．2：3 D．1：2【考点】热平衡方程的应用．【专题】热和能．【分析】（1）物体A放入甲杯水后，水的温度由50℃降低了4℃，变成50℃-4℃=46℃，A的温度由10℃升高到46℃，水放出的热量等于A吸收的热量，据此列出热平衡方程，就可以求出A的比热容．（2）物体B放入乙杯水后，水的温度由50℃降低了8℃，变成50℃-8℃=42℃，B的温度由10℃升高到42℃，水放出的热量等于B吸收的热量，据此列出热平衡方程，就可以求出B的比热容．求出A和B的比热容后，就可以解决问题．4．（4分）（2015•黄冈校级自主招生）在图所示的电路中，W为一个稳压管，其作用是确保C、D之间的电压U CD 不变，只要流过稳压管W的电流在5mA和25mA之间，U CD将稳定为15V．R2为一可变电阻，它的最小值为1000Ω，最大值为无穷大（即断路）．设电源电压U为25V，则当R2变化时，为了确保U CD为15V，则R1阻值范围应为（ ）A．2500Ω～2000ΩB．400Ω～500ΩC．250Ω～400ΩD．500Ω～2000Ω5．（4分）（2015•黄冈校级自主招生）如图所示电路中，三只灯泡原来都正常发光，当滑动变阻器的滑动触头P向右移动时，下面判断不正确的是（ ）A．L1和L3变暗，L2变亮B．L1变暗，L2变亮，L3亮度不变C．L1中电流变化值小于L3中电流变化值D．L1上电压变化值小于L2上电压变化值【考点】欧姆定律的应用．【专题】推理法；欧姆定律．【分析】由图可知L3与滑动变阻器串联后与L2并联，再与R0、L1串联；由滑片的移动可知滑动变阻器接入电阻的变化，则可知总电阻的变化；由闭合电路的欧姆定律可知电路中电流的变化，即可知L1亮度的变化；由串联电路的电压特点可知并联部分电压的变化，由欧姆定律可得出两灯亮度的变化；因两灯电阻均为定值，则可由欧姆定律得出电压变化值的大小关系．【解答】解：当滑片右移时，滑动变阻器接入电阻增大，则电路中总电阻增大，由欧姆定律可知电路中总电流减小，故L1变暗；。

黄冈中学2011年预录考试物理试题（总分：90分）一、选择题（每小题2分，共20分）：以下各小题给出的四个选项中只有一个是正确的，把正确选项前面的字母填在题后的括号内1．如图1所示，用高压放电的电火花产生一个冲击波，再用椭球形凹面镜使声波反射后集中到胆结石上，就能使胆结石粉碎。

这一现象主要说明( )A ．声音是一种波B ．只有用凹面镜才能反射声波C ．声波具有能量D ．只有把声波集中起来，它才具有能量 2．图2所示的是2010年上海世博会中国馆的效果图。

据悉，中国馆将和北京奥运场馆和“鸟巢”一样，都采用 了太阳能光伏技术，其中要用到“超白玻璃”，这种特殊 材料具有较好的 ( )A ．保暖性能。

B ．导电性能。

C ．保洁性能。

D ．透光性能。

3、有些公共汽车配备逃生锤，遇到紧急情况时，乘客可以用逃生锤打破车窗玻璃逃生.为了更容易打破玻璃，逃生锤外形应选择图3中的( )4、 你是否有这样的经历：撑一把雨伞行走在雨中，如图4所示，一阵大风吹来，伞面可能被“吸”，严重变形。

下列有关这一现象及其解释，正确的是： （ ）A ．伞面被向下“吸”B ．伞上方的空气流速小于下方，压强大于下方；C ．伞上方的空气流速等于下方，压强和下方的相等。

D ．伞上方的空气流速大于下方，压强小于下方。

图4图1图2图35.如图5是建筑工地上正在工作的挖掘机，下列说法错误的是： （ ） A ．挖掘铲的前端做成齿状，是为了增大压强B ．挖掘机的两条履带，可以减小挖掘机对地面的压强C ．机械臂A 被液压杆撑起时，相当于省力杠杆D ．挖掘臂水平转动时，挖掘机对铲内的土没有做功6.为了探究滑动摩擦力，小明同学利用牙刷做实验，当用力匀速拖动牙刷时，刷发发生了如图6所示的弯曲，对这一实验的分析错误的（ ） A. 从刷发弯曲的方向可以判断牙刷受到摩擦力的方向向左 B.刷受到的摩擦力作用在刷发上C. 手的拉力和牙刷受到的摩擦力不平衡D.刷发弯曲越厉害说明牙刷受到的力越大7、如图7所示，煤气管道包括户外和户内两部分，二者之间连接着一只煤气表。

黄冈中学2015年自主招生模拟考试模拟试题物理卷测试时间：90分钟 试卷满分：100分一、选择题（每题只有一个选项是正确的，每题3分，共30分）1、目前，很多汽车的驾驶室里都有一个叫做GPS(全球卫星定位系统)接收器的装置。

GPS 接收器通过接收卫星发射的导航信号，实现对车辆的精确定位并导航。

卫星向GPS 接收器传送信息依靠的是 ( )A ．红外线B ．紫外线C ．电磁波D ．激光2、潜泳的人，从水下向上看，会看到一彩色镶边、内有图像的圆面，那么 ( )A ．圆面内只能呈现水面上的部分景物B ．彩色镶边是由于水面四周各种物体的颜色所引起的C ．彩色镶边是由于不同颜色的光折射程度略有不同所致D ．圆面中图像呈现的是水面外的景物，且看到景物的高度比实际景物要低3、磁带录放机可高速播放正常录制的声音，在高速播放时最有可能听不到的声音是正常录音时 ( )A ．音调较低的声音B ．音调较高的声音C ．响度较小的声音D ．响度较大的声音4、人站在哈哈镜前，会由于哈哈镜的特殊形状而使人体不同部位的像或被拉长或被压短而变形，令人发笑。

现有一个如图5甲所示由两个水平方向的柱面镜连接而成的哈哈镜，竖直置于水平地面上。

当一个与哈哈镜等高的人站在其正前方(如图乙所示)，他看到的像的情况是( )A ．上半身的像被拉长B ．下半身的像被拉长C ．全身的像都被拉长D ．全身的像都被压短5、过年的时候，桌上的菜肴非常丰富，其中多油的菜汤与少油菜汤相比不易冷却，这主要是因为 ( )A ．油的导热能力比水差B ．油层阻碍了汤的热辐射C ．油层和汤中的水不易发生热交换D ．油层覆盖在汤面，阻碍了水的蒸发6、如图所示，将一柔软的导线弯成星形，并将其置于光滑水平桌面上，然后将电键S 闭合，则该星形回路将 ( )A ．不会变形B ．会变形，所围面积增大 S第4题图 第6题图C ．会变形，所围面积减小D ．会变形，所围总面积不变7、如图所示的电路中，当滑动变阻器R 的滑动片P 从a 端移到b 端的过程中 ( )A ．电压表V 的示数先增大后减小，电流表A 的示数增大B ．电压表V 的示数先增大后减小，电流表A 的示数减小C ．电压表V 的示数先减小后增大，电流表A 的示数增大D ．电压表V 的示数先减小后增大，电流表A 的示数减小8、（2009年湖北黄冈中学提前招生）一对火线和零线从一堵正方形的墙上走过，墙的正中央开了扇正方形的木窗，如图所示，火线在A 处和零线在B 发生了漏电，如果测得流过下边墙上的电流约是200mA ，那么总的漏电电流约为 （ ）A ．800mAB ．600mAC ．400mAD ．200mA9、氧化锡的电导（电阻的倒数）随周围环境中的CO（一氧化碳）浓度变化而变化，如图甲图中的直线反映了它的电导与CO 浓度的关系。

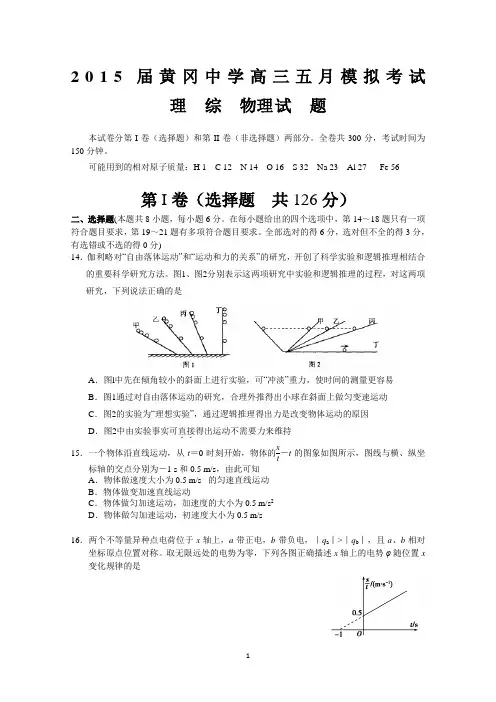

2015届黄冈中学高三五月模拟考试理综物理试题本试卷分第I卷（选择题）和第II卷（非选择题）两部分。

全卷共300分，考试时间为150分钟。

可能用到的相对原子质量：H 1 C 12 N 14 O 16 S 32 Na 23 Al 27 Fe 56第I卷（选择题共126分）二、选择题(本题共8小题，每小题6分。

在每小题给出的四个选项中，第14～18题只有一项符合题目要求，第19～21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错或不选的得0分)14．伽利略对“自由落体运动”和“运动和力的关系”的研究，开创了科学实验和逻辑推理相结合的重要科学研究方法。

图1、图2分别表示这两项研究中实验和逻辑推理的过程，对这两项研究，下列说法正确的是A．图l中先在倾角较小的斜面上进行实验，可“冲淡”重力，使时间的测量更容易B．图1通过对自由落体运动的研究，合理外推得出小球在斜面上做匀变速运动C．图2的实验为“理想实验”，通过逻辑推理得出力是改变物体运动的原因D．图2中由实验事实可直接．．得出运动不需要力来维持15．一个物体沿直线运动，从t＝0时刻开始，物体的xt－t的图象如图所示，图线与横、纵坐标轴的交点分别为－1 s和0.5 m/s，由此可知A．物体做速度大小为0.5 m/s 的匀速直线运动B．物体做变加速直线运动C．物体做匀加速运动，加速度的大小为0.5 m/s2D．物体做匀加速运动，初速度大小为0.5 m/s16．两个不等量异种点电荷位于x轴上，a带正电，b带负电，｜q a︱>｜q b︱，且a、b相对坐标原点位置对称。

取无限远处的电势为零，下列各图正确描述x轴上的电势φ随位置x 变化规律的是17．第一宇宙速度又叫做环绕速度，第二宇宙速度又叫做逃逸速度。

理论分析表明，逃逸速料耗尽而“死亡”后，强大的引力把其中的物质紧紧地压在一起，它的质量非常大，半径又非常小，以致于任何物质和辐射进入其中都不能逃逸，甚至光也不能逃逸，这种天体被称为黑洞。

2015年黄冈中学自主招生模拟考试理化综合试题（满分：130分 考试时间：120分钟）友情提示：请将答案填写在答题卷中，写在试卷上不得分。

第一部分 物理试题（共60分）一、单项选择题（每小题2分，共20分） 1.下列光学现象及其解释正确的是（ ） A ．图a 中，漫反射的光线杂乱无章，因此不遵循光的反射定律 B ．图b 中，木工师傅观察木板是否光滑平整利用了光的直线传播性质 C ．图c 表示近视眼的成像情况，应该佩戴凹透镜来校正 D ．图d 表示太阳光经过三棱镜色散后的色光的排列情况2.如图所示，甲、乙、丙三种固体质量相等，在加热过程中，相同时间内吸收的热量相等，从其 温度随时间的变化图像可以判断（ ） A ．甲、丙是非晶体，乙是晶体 B.乙是非晶体，甲的熔点比丙低C.甲、乙、丙三种固体的比热容中甲的最大 D ．甲、丙是晶体，乙是非晶体3.A 、B 两车的质量相等，它们行驶过程中的路程与时间图像如图所示，则下 列说法中正确的是（ ）A ．在行驶过程中，两车的动能始终相等B ．在行驶过程中，A 、B 两车都受到平衡力的作用C ．若它们在同一平直公路上向东行驶，以B 为参照物，则A 车向西行驶D ．若两车行驶过程中受到的阻力相等，则A 、B 两车的功率之比为4：94.下图是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是（ ）5.如图所示，将同一物体分别沿光滑的斜面AB 、AC 以相同的速度从底部匀速拉到顶点A ，已知AB>AC ，施加的力分别为F 1、F 2，拉力做的功分别为W 1、W 2，拉力做功的功率分别为P 1、P2a b c d太阳光紫红则下列判断正确的是（）A．F1<F2, W1=W2, P1<P2B．F1>F2, W1>W2, P1>P2C．F1<F2, W1<W2, P1<P2D．F1<F2, W1=W2, P1>P26．在如图所示的电路中，向左移动滑动变阻器的滑片P，则电流表的示数I与电压表的示数U的变化情况是（）A．I变小，U不变B．I变大，U不变C．I变大，U变小D．I变大，U变大7．一未装满橙汁的密闭杯子，先正立放在桌面上，然后反过来倒立在桌面上，在两次放置的情况中，橙汁对杯底的压强分别为P A、P B，压力分别为F A、F B，则（）A．F A=F B P A=P B B．F A>F B P A>P BC．F A>F B P A<P B D．F A<F B P A>P B8．小张同学家的浴室新安装了一台可供冬季取暖和照明的浴霸。

黄冈中学2015年自主招生预录考试物理模拟试题一、选择（3′×12=36′）1、用不同的材料制成的厚度相同的圆盘，如果两盘的半径之比1：2，密度之比是2：1，则两者的质量比是（）A、1：1B、1：2C、2：1D、1：42、如图所示，实验小车在水平路面作匀速运动，在车厢内固定的光滑桌面上放置着质量分别为M和m的两个物体，且M＞m，当车突然停止时，两个物体在离开桌面前（）A、一定相撞B、一定不相撞C、不一定相撞D、先撞上又分开3、如图，滑动变阻器M的总电阻为10欧，滑动变阻器N的总电阻为200欧，电阻R 的阻值约为20欧，为了使电压表的示数略微增大，应该（）A、把N的滑片向左移动一小段距离B、把M的滑片向左移动一小段距离C、把N的滑片向右移动一小段距离D、把M的滑片向右移动一小段距离4、开启电风扇时，对着一盆0℃水的水面吹风，过了一段时间（）A、水的表面出现薄冰，温度降为0℃以下B、水的表面出现薄冰，水的温度仍为0℃C、水不会结冰，温度也保持0℃不变D、水不会结冰，但温度要下降5、某电流表刻度盘上除零刻度和最大刻度“3安”能辨认外，其它刻度都已模糊不清，只知道指针从零刻度到最大刻度之间转过的角度是120°，现将一只电阻R1与这只电流表串联后接在电源两端（电源电压恒定），电流表指针偏转的角度是96°；若在电路中再串联一只R2=3欧的电阻，电流表偏转的角度是64°，则R1的阻值为（）A、6欧B、18欧C、4.5欧D、2欧6、一个小朋友在玩耍时，不小心把手臂伸进瓷坛，瓷坛的外形如图，谁知坛口太小，伸进去却拔不出来，急得大哭，读初中的张明看见此情形，想了个办法顺利地解决了问题，他的办法是（）A、把瓷坛打破B、顺着手臂倒水C、顺着手臂倒肥皂水D、把小孩突然抱起，利用惯性让瓷坛脱落7、如图，电源电压不变，当开关闭合后三个灯泡均能正常发光，当滑片向右移动时，灯泡甲、乙、丙的亮度变化情况应是（）A、三个灯都变暗B、乙灯变暗，甲、丙灯亮度不变C、乙、丙灯变暗，甲灯变亮D、甲、乙灯变暗，丙灯变亮8、透过蓝色玻璃进行观察，结果是（）A、观察黄色物体，看到的是绿色B、观察白色物体，看到的是白色的C、观察红色物体，看到的是黑色D、观察任何颜色物体，看到的都是蓝色的9、墙上挂着一块长30厘米的平面镜，小明站在镜子前1.5米处，这时他正好可以看到身后的一根木杆，木杆高2米，那么这木杆离人的距离应该是（）A、19.5米B、7.0米C、10.0米D、8.5米10、如图，A为表面粗糙的长木块，在水平面上以速度V2向右运动，物体B在木块A上面以速度V1向右运动，下列判断正确的是（）A、若V1=V2，A、B之间有摩擦力B、若V1＞V2，A受到了B所施加向右的滑动摩擦力C、若V1＜V2，B受到了A所施加向左的滑动摩擦力D、若V1＞V2，B受到了A所施加向右的滑动摩擦力11、如图，F为凸透镜的两个焦点，A′B′为物体AB的像，则物体AB在（）A、图中Ⅰ区域，箭头水平向右B、图中Ⅱ区域，箭头水平向右C、图中Ⅱ区域，箭头方向向左斜上方D、图中Ⅰ区域，箭头方向向右斜上方12、关于电冰箱，以下说法正确的是（）A、电冰箱的温度比较低，这是液体蒸发吸热造成的B、电冰箱散热器摸起来烫手，这主要是电流的热效应造成的C、夏天，打开电冰箱门看到的“白烟”是冰箱内蔬菜、水果等蒸发产生的水蒸气D、家用电冰箱的耗电功率通常超过1000瓦二、填空（4′×5=20′）13、某同学看到远方闪电开始记时，过了△t时间听到雷声，如果已知光在空气中的传播速度为C，声音在空气中的传播速度为V，若用C、V、△t三个量表示打雷处到该同学的距离为S，则S= ；由于C》V，则上述距离可以近似地表示为S≈14、运动场上圆形跑道的半径为R，甲、乙二同学沿跑道运动的速度分别为V1和V 2，且V1＞V2，二同学在同一起点开始计时：如沿相同方向运动，则第一次相遇的时间为；如沿相反方向运动，则第一次相遇时，甲同学运动的路程为15、有一种能反映空气中水蒸气含量的装置叫干湿泡湿度计，它是由两个相同的温度计并列制成的，其中一个温度计被湿布包起来了，两个温度计的读数不一样，湿泡温度计的读数较，这是由于湿布中的水在时要吸热，在一定的温度下，两个温度计读数的差别越小，表示空气的温度越16、如图，将R1、R2、R3、R4、R5五只阻值不等的电阻并联后接在电源电压为6V 的电路中，若电阻R1=50欧，R5=10欧，且R1＞R2 ＞R3＞R4＞R5，当S 闭合后，则电流表示数范围为______ .。

湖北省黄冈市2015年中考模拟试题物理A卷（满分75分闭卷）命题人：蕲春县横车中学雷火明一．选择题（每题只有一个正确答案，将正确答案填在答案卡里,每题3分，共27分）1.某同学对下列声现象进行分析.其中错误的是 ( )2.下列关联正确的是（）A．光的直线传播——把铅笔斜插入盛水的玻璃杯中，看上去好像折断了B．光的反射——人能在平面镜中看见自己的像C．光的反射——影子的形成D．光的折射——岸边的树倒映在水中3. 以下与物态变化相关的说法正确的是（）A.衣柜里放樟脑片防虫蛀，利用了汽化B.气温低于水银熔点的地方，不能使用水银温度计测量气温C.北方的冬天，在菜窖里放几桶水可防蔬菜冻坏，是利用水的汽化吸热D.电冰箱使用的制冷物质工作时，在冷冻室要液化，在冷凝器要汽化4. 安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动．某中学在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应回答“对”的是（）A．如果发生了触电事故．要立即切断电源B．若没有保险丝，可用细钢丝代替C．控制家用电器的开关应该安装在零线上D．电饭锅用三脚插头和三孔插座，是为了利用三角形的稳定性和美观性5.小明坐在船上，下列说法正确的是（）A、船前进时，小明相对于船是运动的B、停止划桨时船会慢慢停止，说明运动需要力来维持C、用桨向后划水船会前行，说明物体间力的作用是相互的D、小明对船的压力和船对小明的支持力是一对平衡力6.如图为某饲养场牲畜自动饮水器.以下分析错误的是( )A.储水箱与饮水杯A、B、C组成连通器B.控制进水的自动装置应用了杠杆平衡条件C.静止时浮子受到平衡力的作用D.静止时水对三个饮水杯底部压强的关系是：P A<P B<P C7.如图所示的四幅图中能说明发电机工作原理的是（）8.边长为4cm 、密度为2×103kg ／m 3的立方体橡皮泥块，放在足够多的水中，沉入水底；当把它捏成一只小船时，便能漂浮在水面上.以下计算结果正确的是(ρ水=1.0×103kg ／m 3,g=10 N ／kg) ( ) A.橡皮泥块的质量是l2.8 gB.橡皮泥块浸没在水中时受到的浮力是1.28 NC.橡皮泥小船漂浮时受到的浮力是0.64 ND.橡皮泥小船漂浮时排开水的体积是l.28×10-4m 39. 如图甲所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器，使阻 值从最大变化到最小，两个电阻的 “U －I ”关系图象如图乙所示。

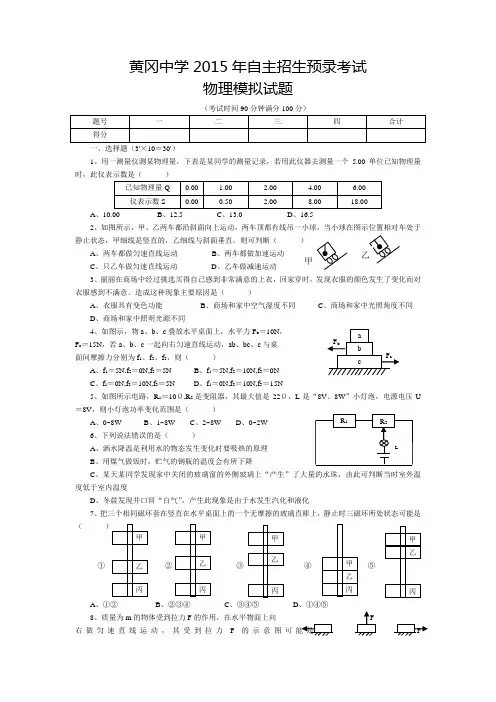

黄冈中学2015年自主招生预录考试物理模拟试题（考试时间90分钟满分100分）一、选择题（3'×10＝30'）1、用一测量仪测某物理量，下表是某同学的测量记录，若用此仪器去测量一个5.00单位已知物理量时，此仪表示数是（）A、10.00B、12.5C、13.0D、16.52、如图所示，甲、乙两车都沿斜面向上运动，两车顶都有线吊一小球，当小球在图示位置相对车处于静止状态，甲细线是竖直的，乙细线与斜面垂直。

则可判断（A、两车都做匀速直线运动B、两车都做加速运动C、只乙车做匀速直线运动D、乙车做减速运动3、丽丽在商场中经过挑选买得自己感到非常满意的上衣，回家穿时，发现衣服的颜色发生了变化而对衣服感到不满意。

造成这种现象主要原因是（）A、衣服具有变色功能B、商场和家中空气湿度不同C、商场和家中光照角度不同D、商场和家中照明光源不同4、如图示，物a、b、c叠放水平桌面上，水平力F b＝10N，F c＝15N，若a、b、c一起向右匀速直线运动，ab、bc、c与桌面间摩擦力分别为f1、f2、f3，则（）A、f1＝5N,f2＝0N,f3＝5NB、f1＝5N,f2＝10N,f3＝0NC、f1＝0N,f2＝10N,f3＝5ND、f1＝0N,f2＝10N,f3＝15N5、如图所示电路，R1＝10Ω,R2是变阻器，其最大值是22Ω，L是“8V、8W”小灯泡，电源电压U ＝8V，则小灯泡功率变化范围是（）A、0~8WB、1~8WC、2~8WD、0~2W6、下列说法错误的是（）A、洒水降温是利用水的物态发生变化时要吸热的原理B、用煤气做饭时，贮气的钢瓶的温度会有所下降C、某天某同学发现家中关闭的玻璃窗的外侧玻璃上“产生”了大量的水珠，由此可判断当时室外温度低于室内温度D、冬晨发现井口冒“白气”，产生此现象是由于水发生汽化和液化7、把三个相同磁环套在竖直在水平桌面上的一个无摩擦的玻璃直棒上，静止时三磁环所处状态可能是（①②③④⑤A、①②B、②③④C、③④⑤D、①④⑤8、质量为m的物体受到拉力F的作用，在水平物面上向右做匀速直线运动，其受到拉力F的示意图可6 4 20 2 4 6 8 10 12U/VI/AFA 、甲、乙B 、乙、丙C 、甲、丙D 、甲、乙、丙 甲 乙 丙 9、如图所示电路，闭合电路后，若R1断路，则引 起电路发生变化的说法不正确的是（ ）A 、○A 变小，L 1变亮B 、L 1、L 2都变暗C 、○A 变大，L 1、L 2都变亮D 、L 1、L 2亮度不变 10、如图示，用相同细线将相同二金属球吊于天花板上， 某人对C 线施加竖直向下拉力F ，则下列说法不正确的是（ ）A 、当F 增大，将线拉断，则一定是a 先被拉断B 、当F 逐渐增大将线拉断，则一定是a 线先断C 、当F 突然增大将线拉断，则一定是c 线先断D 、当F 突然增大时，各线张力增大量是△F a ＜△F b ＜△F c二、填空（4'×5＝20'） 11、如图所示，设水平木棒在圆木32高处在圆木推力作用下水平向前运动。

黄冈中学2015年自主招生预录考试物理模拟试题一选择题（每题3分，共36分）1．甲、乙同学面对面站在同一车厢的走道上，当列车静止时，他们以相同的速度同时向对方水平抛出一小球，双方能同时接住球。

当列车作匀速直线运动时，他们又同时向对方以同样大小的速度水平抛出小球（设小球沿直线运动），则正确的说法是（）A．面向车头的人先接住小球B．两小球在空中运动的时间比列车静止时短一些C．甲、乙二同学同时接住小球D．两小球在空中相遇处，距面向车头的同学近些2．两个质量相同的人分别站在两条质量不同的船上进行拔河比赛，结果将是（）A．力气大的把力气小的拉过去 B．船大的把船小的拉过去C．两条船都要相互靠拢，但质量大的船靠拢的慢些D．两条船以相同的速度相互靠拢3．甲、乙两个完全相同的小球，分别挂在两根强度相同的细线下，但在乙的上方接一段橡皮筋，两球在同一高度时平衡，如图所示，然后托起两个小球到另一相同高度，突然放手，结果（）A．有可能挂甲球的细线断了，而乙球的细线未断B．有可能挂乙球的细线断了，而甲球的细线未断C．只要挂乙球的细线断了，则挂甲球的细线一定断D ．只要挂甲球的细线断了，则挂乙球的细线一定断4．一根刻度均匀的米尺因热膨胀而不准确。

现用它测得一张小桌的边长为0.980米，将这支米尺跟标准的米尺对比，发现这支米尺的长度为1.002米，则这张小桌子的真实边长是（ ）A ．0.980米B ．0.982米C ．0.978米D ．0.984米5．如图所示，车厢顶部A 处有一个小球自行脱落，落在车厢地板上的B 处，则该车厢所处的运动状态可能是（ ）A ．向右匀速运动B ．向左匀速运动C ．向右减速运动D ．向左减速运动6．用手握住一个啤酒瓶，啤酒瓶开口向上静止在手中不动，以下说法中正确的是（ ）A ．啤酒瓶静止在手中，是由于受到静摩擦力的作用B ．随着手握啤酒瓶的力增大，瓶子所受的静摩擦力也将增大C ．手握啤酒瓶的力增大时，瓶子所受的静摩擦力并未增大D ．若啤酒瓶原来为空瓶，那么向瓶内注水的过程中瓶仍静止，即使手握瓶的力大小不变，瓶所受的静摩擦力也将增大7．观察图所示的指甲刀的结构图，其中分析正确的是（ ）A ．一个杠杆，且是省力杠杆B ．两个杠杆，一个省力杠杆，一个费力杠杆C ．三个杠杆，一个省力杠杆，两个费力杠杆D ．三个杠杆，一个费力杠杆，两个省力杠杆8．如图所示，放在水平桌面上的物体A 重500N ，通过滑轮组挂着重100N 的物体B ，每个滑轮重10N ，若A 恰能在水平桌面上做匀速直线运动，不计绳重及滑轮的摩擦，则桌面对A 的摩擦力（ ）A ．大小为110N ，方向水平向左B ．大小为205N ，方向水平向右C ．大小为210N ，方向水平向右D ．大小为210N ，方向水平向左9．如图所示，小明把两个木块A 和B 叠放在水平桌面上，而后用水平力，向右拉A ，结果B 继续在桌面上保持静止，A 也继续保持静止．在这种情况下（ ）A ．B 对A 的摩擦力与F 是一对平衡力B ．A 对B 的压力与桌面对B 的支持力是一对平衡力C ．桌面对B 的摩擦力与F 大小相等D ．A 对B 的摩擦力与F 大小相等10．在铁路道口常设有如图所示的道闸，这种道闸平时上扬，当火车要通过道口时道闸转动到水平位置，示意过往的其他车辆停车等候，这种道闸称为常开闸。

2015年湖北省黄冈市自主招生预录物理模拟试卷黄冈市浠水县英才学校陈火林提供（物理、化学合卷，物理80分，化学50分，考试时间120分钟）一、选择题（每小题5分，共35分．每小题只有一个正确答案）1．某人骑车向正东方向行驶，看到插在车上的小旗向正南方向飘动，假设风速保持不变，骑车人沿正南方向行驶时，小旗的飘动方向可能的是（）2．如图所示的电路中，总电流I=0.4A，R=R2=2Ω，R3=1Ω．则通过R2的电流的方向和大小分别是（）3．如图所示，杆A可绕固定轴O转动，木块B在杆A下方的光滑桌面上．今用逐渐增大的水平力F向右推B，整个装置仍保持静止，由于水平力F的作用，B对A的支持力将（）4．一条形磁铁静止在斜面上，固定在磁铁中心的竖直上方的水平导线中通有垂直纸面向里的恒定电流，如图所示．若将磁铁的N极位置与S极位置对调后，仍放在斜面上原来的位置，则磁铁对斜面的压力F和摩擦力f的变化情况分别是（）5．有几根同种金属材料的导线，它们横截面积和长度都不相同，但都是粗细均匀的．当它们串联后并通过大小恒定的电流，经过同样时间，若它们散热损失与产生的热量之比相同，则它们的升高温度与它们的（）6．把一块薄玻璃板按如图所示方式以球形割面切开，成为2个薄透镜，然后沿主轴分开一定的距离，如果1束平行光沿主轴投射到1个透镜上，则（ ）7．一束光线与水平面成30°角向下照射，如果想要让光线经平面镜反射后沿水平方向射出，则入射角可能是以下角度中的（ ）二、填空题（每空3分，共21分）8．现有电源一个（电压不变），电压表、电流表、定值电阻和开关各一个，导线若干，两小灯泡L 1（额定电压为1.2V ）和L 2（额定电压为6V ）．现在利用这些仪器组成电路：若组成如图甲电路，电压表读数为5.4V ，L 1实际功率为其额定功率的1/4，若组成如图乙电路，L 2两端电压为3V ，若组成如图丙电路，电流表读数为0.6A ．忽略灯泡的电阻随温度的变化，则L 2的额定功率为 ．9．下表是1kg 晶体在吸热过程中从固态变到气态的实验数据记录表．由表可知该物质在熔10．如图所示，面积较大的水池内水深为H，水面上浮着一边长为a、质量为m的正方体物块，物块的一半体积浸在水中．现用力将木块缓慢地压入水中直到池底，则从木块刚好浸没水中开始到最终压在池底的过程中，池中水的能量增加了．11．一个小孩在蹦床上做游戏，他从高处落到蹦床上后又被弹起到原高度．小孩从高处开始下落到弹回的整个过程中，他的运动速度随时间变化的图象如右图所示，图中oa段和cd段为直线．则据此图可知，小孩和蹦床接触的时间段为．12．如图所示，横截面为四分之一圆（半径为R）的柱体放在水平地面上，一根匀质木棒OA长为3R，重为G．木棒的O端与地面上的铰链连接，木棒搁在柱体上，各处摩擦均不计．现用一水平推力F作用在柱体竖直面上，使柱体沿着水平地面向左缓慢移动．当木棒与地面的夹角θ=30°时，柱体对木棒的支持力为．13．悠悠球是除洋娃娃之外世界上最古老的玩具，它由轮与轴（含绕轴上的线）两部分组成（如图甲）．一悠悠球，轮半径为R，轴半径为r，线为细线，小灵玩溜溜球时，如图乙所示，使球在水平桌面上滚动，用拉力F 使球匀速滚动距离s，则（a）（b）两种不同方式做功分别为和．三、计算题（第14题10分，第15题14分，共24分）14．如图所示电路中，电源电压U=250V，电路中接有电阻R=5Ω，电路中装有50只完全相同的电热器，每只电热器的额定电压为200V，额定功率为1000W，其它电阻不计，并且忽略电热器电阻随温度的变化，问当接几只电热器时，（1）实际使用的电热器均能正常工作？（2）电热器组加热物体最快？15．如图所示，小容器A底部有一个半径略小于R的圆洞，上面用一个半径为R的小球盖住，容器A内的液体密度为ρ1，大容器B内的液体密度为ρ2，两容器液面相平，距容器A底部高为h．求小球重力G至少多大时，才能盖住圆洞？（提示：球的体积公式为）2015年湖北省黄冈市自主招生预录物理模拟试卷一、选择题（每小题5分，共35分．每小题至少一个正确答案）1．A C D 2．A3．A4．C 5．D 6．C 7．A D二、填空题（每空3分，共21分）8．4W 9．300千焦10．2mg（H-a）11．t1～t512．G 13．Fs三、计算题（第14题10分，第15题14分，共24分）14．（1）2只（2）8只15．。

黄冈中学2015年理科实验班预录物理模拟试题（A卷）(共80分，与化学、生物合卷，化学50分，生物15分)一、选择题（4×8=32分）1．为了监督司机是否遵守限速规定，交管部门在公路上安装了固定测速仪。

如图所示，汽车向放置在道路中间的测速仪匀速驶来，测速仪向汽车发出两次短促的超声波信号。

第一次发出信号到测速仪接收到经汽车反射回来的信号用时0.5s，第二次发出信号到测速仪接收到经汽车反射回来的信号用时0.3s，若发出两次信号的时间间隔是1.1s，超声波的速度是340m/s，则( )A.汽车接收到第一次信号时，距测速仪170mB.汽车接收到第二次信号时，距测速仪102mC.汽车的速度是34m/sD.汽车的速度是30.9m/s2．如图a所示为16mm电影放映机放电影，这种电影放映机使用宽度为16mm的电影胶片，电影中的声音以声音信号的方式刻录在电影胶片上如图b所示。

电影放映机正常放映时，有关放映灯泡、放映机镜头(凸透镜)、电影胶片、反光镜(凸面镜或凹面镜)的种类及其相对位置关系，提出了如图c所示的几种猜想，其中可能正确的是( )3.A、B两物体质量相等，温度均为10℃；甲、乙两杯水质量相等，温度均为50℃。

现将A 放入甲杯，B放入乙杯，热平衡后甲杯水温降低了4℃，乙杯水温降低了8℃，不考虑热量的损耗，则A、B两物体的比热容之比为（）A.4:9B.3:5C.2:3D.1:24.在如图所示的电路中，W为一个稳压管，其作用是确保C、D之间的电压U CD不变，只要流过稳压管W的电流在5mA和25mA之间，U CD将稳定为15V。

R2为一可变电阻，它的最小值为1000Ω，最大值为无穷大（即断路）。

设电源电压U为25V，则当R2变化时，为了确保U CD为15V，则R1阻值的范围应为（）A.250~2000ΩB.400~500ΩC.250~400ΩD.500~2000Ω5.如图所示电路中，三只灯泡原来都正常发光，当滑动变阻器的滑动触头P向右移动时，下面判断不正确的是（）A．L1和L3变暗，L2变亮B．L1变暗，L2变亮，L3亮度不变C．L1中电流变化值小于L3中电流变化值D．L1上电压变化值小于L2上电压变化值6.如图所示是一种游戏，叫蹦极。

黄冈中学2015年自主招生预录考试物理模拟试题一、选择题（每题3分，共30分）1．一均匀木板AB，B端固定在墙壁的转轴上，木板可在竖直面内转动，木板下垫有长方体木块C，恰好使木板水平放置，如图所示，现用水平力F将C由A向B缓慢推动，在推动过程中，推力F将（）。

A．大小不变B．逐渐增大C．先增大后减小D．先减小后增大2．某人决定自己给自己照一张手拿相机拍照的像，他想出了一个好主意：对着穿衣镜照相。

当他距镜面2米时正准备按下快门，突然为调焦犯起愁来，你应该告诉他把相机的距离标志调到（）A．2米B．略大于2米C．4米D．略小于4米3．如图所示，开口容器的底部有一个小孔，装水后，水不断从小孔流出. 下图中能够粗略反映水流出时，容器底部所受水的压强p与时间t的关系图像是（）4．下列各图为农村小水库大坝的俯视图，设计比较合理的是哪一个（）5．炒菜时碘盐不宜与油同时加热，这是因为碘在高温下很容易（）A．凝华B．汽化C．升华D．熔化6．用转动八面镜法可以测光速，实验装置示意图如图所示。

S为发光点，T为望远镜，平面镜O与凹面镜B构成了反射系统。

八面镜M距反射系统的距离AB为L（L可长达几十千米），且远大于OB以及S和T到八面镜的距离。

调整八面镜的位置直到通过望远镜能看到发光点S，然后使八面镜转动起来，并缓慢增大其转速（1秒内转过的圈数），当转速达到n0时，恰能在望远镜中再一次看见发光点S，由此得到光速c的表达式是（）A．c=4Ln0B．c=8Ln0C．c=16Ln0D．c=32Ln07．夏季，一个气泡从池塘底部上升到水面的过程中，气泡内气体的物理量没有发生变化的是（）。

A．压强B．密度C．质量D．温度8．杂技演员在进行“顶杆”表演时，用的是一根长直竹竿（假设不计其质量），竹竿被站在地面上的演员乙用肩部竖直顶起，演员甲在竹竿在表演。

在竹竿底部与演员乙肩部之间装有一传感器（一种能测出肩部受力大小的装置），传感器显示演员乙肩部的受力情况。

黄冈中学2015年自主招生预录考试物理模拟试题一、选择题（40）1、甲同学把耳朵贴在一根注满水的自来水管的一端,当乙同学用力敲击一次水管的另一端时,甲同学会听到几次敲击声( )A 一次B 二次C 三次D 以上都有可能2、如右图所示，水面下水平放置一个平面镜，一细束白光由空气垂直射入水中，照到平面镜上的O点上，已知红光对水的临界角为α，紫光对水的临界角为β。

现在让平面镜绕入射点O顺时针缓慢转动，要使该光束经平面镜反射后没有光线从水中射出水面，平面镜转过的角度至少是（）A αB βC α/2D β/23、许多电冰箱的背后漆成黑色，原因是 ( )A 黑色物体的热辐射能力较强B 黑漆的强度较高C 黑色物体吸热能力较强，有利于冰箱内物体的降温D 黑色物体不易吸附灰尘4、冻豆腐里面小孔的成因是 ( )A 豆腐自身冻缩而成B 豆腐自身膨胀而成C 外界的冰雪扎进豆腐里而形成D 豆腐里面的水受冻结冰再熔化成水而成5、如图所示为自动调温电熨斗常见的调温指示灯电路之一。

接上电源时，电熨斗底板发热，能熨烫。

但指示灯不亮。

联入ab的电压表，时而偏转，时而不偏转。

此电路的故障可能是( )A 指示灯L 短路B R 断路C 灯丝烧断或灯L 处断路D 电压表未接好6、如图所示，两个不计重力的环套在一根水平直杆上，通过两根长度相同的细线悬一重物平衡，现将两环移近少许系统仍然平衡，设移动前绳上拉力为T ，环对杆的压力为N ，移动后变为T ′、N ′，则（ ）A T ＞T ′N ＞N ′B T ＜T ′N=N ′C T ＞T ′N=N ′D T=T ′N ＜N ′7、两只硬橡胶球，带有等量正电荷，按图所示方式连接，一个金属小环M 串在一根光滑的绝缘杆上，位于两硬橡胶球中间，恰好平衡，若用绝缘棒将金属小环向右侧稍移一些，释放后，小环向中间处运动，则以下结论正确的是( )A M 带正电B M 带负电C M 不带电D M 可能带电，也可能不带电8、如图所示，A 、B 为质量均为m 的两条形磁铁，置于台秤的托盘上，忽略台秤与磁铁间的磁力作用，当平衡时B 对A 的弹力为F 1，台秤的示数为F 2，它们的大小关系是（ ）A F 1＝mg ，F 2＝2 mg B F 1＞mg ，F 2＝2 mgC F 1＞mg ，F 2＝mgD F 1＞mg ，F 2＞2 mg9、如图所示，一条走廊的两侧竖立着两面平面镜MN 和PQ ，MN∥PQ ，相距d 米，在走廊中间将一橡皮小球垂直指向镜，以一定速度沿地面抛出，若抛出后小球速度大小不变，则观察到两个平面镜上所形成的第一个像之间的相对运动情况是( )A 不论小球指向哪个平面镜，两个像之间相对静止B 小球指向MN 镜时，以MN 像为参照物，PQ 像向上运动C 小球指向MN 镜时，以MN 像为参照物，PQ 像向下运动D 不论小球指向哪个平面镜，两个像之间相互靠近，相对速度为2v10、胡克定律：F=k ΔL ，其中k 表示劲度系数。

黄冈中学2015年自主招生预录考试物理模拟试题（满分100分，时间90分钟）一、选择题（3分×10＝30分）1.（多选）如图1，三个相同的磁环套在同一根光滑的圆木杆上，已知磁环间相靠近的面都是异名磁极，且最上面一个磁环均吊在天花板上，根据磁极间的互相作用规律，静止时三个磁环的图形正确的是 ( )2．如图2所示电路，T(图形符号：)为稳压管，这个稳压管相当于一个特殊的电阻，它的特点是：当通过它的电流强度I1=0.1A 到0.5A 之间的任意值时，它两端的电压值就恒为10V ，为了保证在将变阻器R 的有效阻值由20Ω连续变化到50Ω的过程中，变阻器R 两端的电压恒为10V ，则电路总的输入电流I 的值应 ( )A ．控制在0.1A 到0.5A 之间B ．控制在0.6A 到0.7A 之间C ．控制在0.3A 到1.0A 之间D ．控制在0.6A 到1.0A 之间 3．科学中经常用图像来表示物体的运动规律，则图3中图线表示同一运动规律的是（ ）A 、甲丙B 、甲丁C 、乙丙D 、乙丁4．有些量的大小不容易直接观测，但它的变化时引起其他量的变化却是容易直接观测甲丙乙丁的。

用易观测的量显示不易观测的量，是制作测量仪器的一种思路。

下列测量仪器中不是利用这种思路制作的是 （ ）A ．温度计B ．量筒C ．弹簧测力计D ．压强计5. 把由同种玻璃制成的厚度为d 的立方体A 和半径为d 的半球体B 分别放在报纸上，且让半球的凸面向上，如图4所示。

从玻璃上方透过玻璃向下分别观察A 、B 中心处报纸上的文字，下面观察记录正确的是（ ）A. 看到A 中的字比B 中的字高B. 看到B 中的字比A 中的字高C. 看到A 、B 中的字一样高D. 看到B 中的字和没有放玻璃时一样高6. 有一只家用电熨斗，其电路结构如图5甲所示，图中的R 是电阻丝。

在正常工作时，改变内部接线方式，可以使电熨斗获得低、中、高三个不同的温度挡。

竞赛辅导测试题一、选择题（32）1、甲、乙两种物质，质量之比为4：1，放出热量之比是3：1，则它们的比热之比和降低温度之比分别是下列四种情况，可能满足题设条件的是（ ）①1：1 3：4； ②2：1 1：3； ③1：2 3：2； ④1：3 9：4． A 、①② B 、①③④ C 、②③ D 、①②④2、如图所示电路，灯L1、L2的额定电压分别为2V 、10V ，S1闭合，S2断开，滑动变阻器滑片置于中点位置时，两灯均正常发光．S2闭合后，移动变阻器滑片使L2仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是（ ） A 、滑片在中点右侧，电流表示数变小 B 、滑片在中点左侧，电流表示数变大 C 、滑片在中点右侧，电流表示数不变 D 、滑片在中点左侧，电流表示数不变3、将一个体积不随温度变化的物体放入盛水的烧杯中，当烧杯中的水温为5℃时，物体恰好悬浮在水中处于静止．此时在烧杯周围放置一些碎冰，使水温缓慢地降至0℃，在此过程中，浸在水中的物体的运动情况是（ ）A 、一直向上运动B 、一直向下运动C 、先向下运动，后又向上运动D 、先向上运动，后又向下运动 4、如图所示，容器内有水，有一塑料试管下面挂一小铁块，浮在水面上．现将小铁块取下放入试管中，试管仍浮在水面，则（ ） A 、液面上升 B 、液面下降C 、容器底部受到液体的压强不变D 、试管外壁上A 点受到液体的压强不变5、如图所示，L 是电磁铁，在L 正上方用弹簧悬挂一条形磁铁，设电源电压不变，闭合电键S 待电磁铁稳定后，当滑动变阻器R 的滑片由上向下缓缓地滑动过程中，弹簧的长度将（ ）A 、先变短后变长B 、先变长后变短C 、变短D 、变长 6、用电阻丝加热某种物质，得到如图所示的熔化图像。

电阻丝的发热的功率为P ，放出的热量有50%被该物质吸收，该物质的质量为m ，则这种物质比热容的大小为（假设这种物质固态和液体的比热容相同）（ ） A ．小于）t t m t t P 1314(2)(温温-- B ． 大于）t t m t t P 1314(2)(温温--C ．等于）t t m t t P 1314(2)(温温-- D ．等于2232)(温mt t t P -7、如下图所示，一端封闭的玻璃管内水银面的上方留有一些空气，当外界大气压强为1标准大气压时，管内水银接高度l 1小于76厘米，此时弹簧秤示数为F 1。

黄冈中学2015年自主招生预录考试物理模拟试题一、选择题（10×3分＝30分）1.如图1三个相同的瓶子，瓶内装有深度不同的水（从左往右水的深度越来越大），分别用嘴向瓶内吹气，和分别用棍子敲击瓶口，听到的声音音调（）A.都是音调越来越高B.都是音调越来越低C.前者音调越来越高，后者音调越来越低D.前者音调越来越低，后者音调越来越高2. 某同学拉二胡时总结了下列“经验”，正确的是（）A．改变弦的松紧可以调节音色B．改变手搭弦的位置可以改变音调C．换用粗细弦可以调节响度D．改变共鸣箱的大小可以改变音调3．小明站在铜柱前，看到自己在铜柱中的像跟平面镜中的像明显不同，下列说法正确的是（）A．高度不变，水平方向被拉长了B．高度不变，水平方向像被缩小C．高度变高，水平方向大小不变D．高度变高，水平方向被拉长了4.用照相机拍摄水池底部的物体，若照相机位置不变，比较池中有水与无水两种情况，有水时（）A.暗箱应略短些，所得的像会略小些B.暗箱应略短些，所得的像会略大些C.暗箱应略长些，所得的像会略大些D.暗箱应略长些，所得的像会略小些5.如图2所示，F1、F2是凸透镜的焦点，S是放在凸透镜前的点光源，S′是S经凸透镜所成的像。

当光源S沿平行主轴的方向向透镜移动时（始终保持u>f ），像S′远离透镜移动的情况是（）A．沿平行主轴方向B．沿O与S′连线方向C．沿F2与S′连线方向D．沿F1与S′连线方向甲电磁波：乙电磁波：图36.图3是甲、乙两种不同电磁波的传播图像，下列说法正确的是（ ） A ．甲电磁波振动的波长较长 B ．甲、乙两种电磁波的振动频率相同 C ．甲电磁波的传播速度较快 D ．甲电磁波振动的频率较大7.在图4所示的电路中，闭合电键K ，当滑片P 向右移动时( )A.电压表读数变小，电流表读数变大B.电压表读数变大，电流表读数变小C.电压表读数不变，电流表读数变大D.电压表读数不变，电流表读数变小8. 如图5所示是一种自动测定油箱内油面高度的装置，R 是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。
