cad图纸标注规范CAD 图纸标注规范在工程设计和制造领域，CAD 图纸是传递设计意图和制造要求的重要工具。

而准确、清晰、规范的标注则是 CAD 图纸的关键组成部分，它能够确保设计师、工程师、制造工人以及其他相关人员对图纸的理解一致，从而避免误解和错误，提高工作效率和产品质量。

接下来，让我们详细了解一下 CAD 图纸标注的规范。

一、尺寸标注1、尺寸线尺寸线应使用细实线绘制，通常与被标注的对象平行。

尺寸线的两端应超出尺寸界线 2 3mm 。

对于相互平行的尺寸线，应按照从小到大、从里到外的顺序排列，且相邻尺寸线之间的间距应均匀一致。

2、尺寸界线尺寸界线应从被标注的对象轮廓线、轴线或中心线引出，一般用细实线绘制，垂直于尺寸线。

尺寸界线的末端应超出尺寸线 2 3mm 。

3、尺寸数字尺寸数字应标注在尺寸线的上方中部或中断处，字头朝上。

尺寸数字应按照国家标准的字体和大小书写，一般采用 35 号字。

尺寸数字应避免被任何图线通过，当无法避免时，应将图线断开。

4、直径和半径标注对于圆或圆弧的直径标注，应在尺寸数字前加注符号“Φ”；对于半径标注，应在尺寸数字前加注符号“R ”。

标注直径或半径尺寸时，尺寸线应通过圆心。

5、角度标注角度的尺寸线应以圆弧表示，角度的数字应水平书写在尺寸线的上方。

二、文字标注1、字体文字标注应使用国家标准规定的字体，如长仿宋体。

字体的高度应根据图纸的比例和复杂度进行选择，一般为 35mm 、 5mm 、 7mm 等。

2、内容文字标注应简洁明了，准确表达设计意图。

标注的内容应包括零件的名称、材料、技术要求、加工精度等。

对于技术要求较多的情况，可以单独列出技术要求表。

3、位置文字标注的位置应清晰易读，避免与图线重叠。

一般情况下，文字标注应放在图纸的上方、下方或右侧。

三、符号标注1、表面粗糙度符号表面粗糙度符号应按照国家标准绘制，并标注相应的粗糙度数值。

符号的尖端应指向被加工表面。

2、形位公差符号形位公差符号包括形状公差（如直线度、平面度等）和位置公差（如同轴度、垂直度等）。

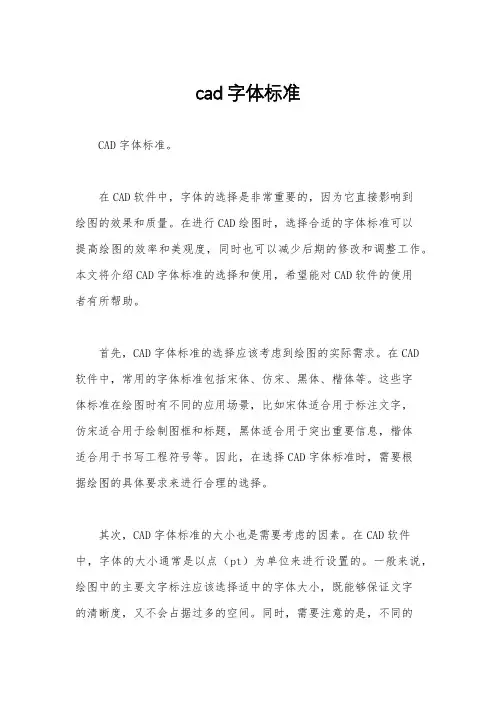

cad字体标准CAD字体标准。

在CAD软件中，字体的选择是非常重要的，因为它直接影响到绘图的效果和质量。

在进行CAD绘图时，选择合适的字体标准可以提高绘图的效率和美观度，同时也可以减少后期的修改和调整工作。

本文将介绍CAD字体标准的选择和使用，希望能对CAD软件的使用者有所帮助。

首先，CAD字体标准的选择应该考虑到绘图的实际需求。

在CAD软件中，常用的字体标准包括宋体、仿宋、黑体、楷体等。

这些字体标准在绘图时有不同的应用场景，比如宋体适合用于标注文字，仿宋适合用于绘制图框和标题，黑体适合用于突出重要信息，楷体适合用于书写工程符号等。

因此，在选择CAD字体标准时，需要根据绘图的具体要求来进行合理的选择。

其次，CAD字体标准的大小也是需要考虑的因素。

在CAD软件中，字体的大小通常是以点（pt）为单位来进行设置的。

一般来说，绘图中的主要文字标注应该选择适中的字体大小，既能够保证文字的清晰度，又不会占据过多的空间。

同时，需要注意的是，不同的绘图比例和纸张大小也会对字体大小的选择产生影响，因此在设置字体大小时需要综合考虑这些因素。

另外，CAD字体标准的粗细也是需要注意的。

在CAD软件中，字体的粗细可以通过设置字体的加粗属性来进行调整。

一般来说，CAD绘图中的主要文字标注应该选择适中的粗细，既能够保证文字的清晰度，又不会显得过于浓重。

同时，需要注意的是，不同的绘图要求和风格也会对字体粗细的选择产生影响，因此在设置字体粗细时需要根据实际情况进行调整。

最后，CAD字体标准的颜色也是需要考虑的因素。

在CAD软件中，字体的颜色可以通过设置字体的颜色属性来进行调整。

一般来说，CAD绘图中的主要文字标注应该选择适合的颜色，既能够与绘图的背景和线条颜色相协调，又能够突出重点信息。

同时，需要注意的是，不同的绘图要求和风格也会对字体颜色的选择产生影响，因此在设置字体颜色时需要根据实际情况进行调整。

综上所述，CAD字体标准的选择和使用对于绘图的效果和质量有着重要的影响。

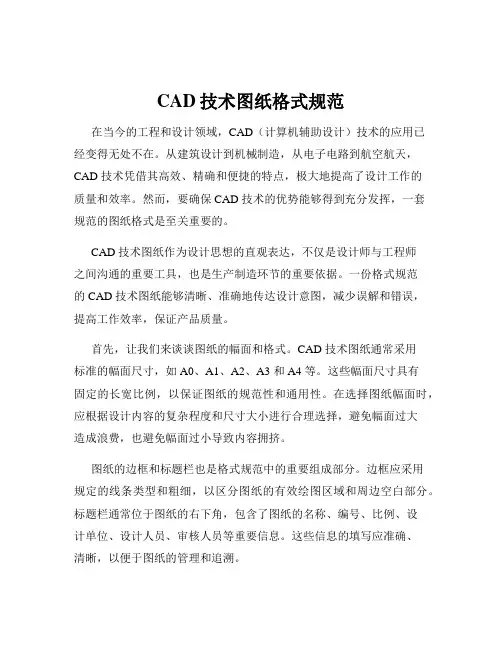

CAD技术图纸格式规范在当今的工程和设计领域，CAD（计算机辅助设计）技术的应用已经变得无处不在。

从建筑设计到机械制造，从电子电路到航空航天，CAD 技术凭借其高效、精确和便捷的特点，极大地提高了设计工作的质量和效率。

然而，要确保 CAD 技术的优势能够得到充分发挥，一套规范的图纸格式是至关重要的。

CAD 技术图纸作为设计思想的直观表达，不仅是设计师与工程师之间沟通的重要工具，也是生产制造环节的重要依据。

一份格式规范的 CAD 技术图纸能够清晰、准确地传达设计意图，减少误解和错误，提高工作效率，保证产品质量。

首先，让我们来谈谈图纸的幅面和格式。

CAD 技术图纸通常采用标准的幅面尺寸，如 A0、A1、A2、A3 和 A4 等。

这些幅面尺寸具有固定的长宽比例，以保证图纸的规范性和通用性。

在选择图纸幅面时，应根据设计内容的复杂程度和尺寸大小进行合理选择，避免幅面过大造成浪费，也避免幅面过小导致内容拥挤。

图纸的边框和标题栏也是格式规范中的重要组成部分。

边框应采用规定的线条类型和粗细，以区分图纸的有效绘图区域和周边空白部分。

标题栏通常位于图纸的右下角，包含了图纸的名称、编号、比例、设计单位、设计人员、审核人员等重要信息。

这些信息的填写应准确、清晰，以便于图纸的管理和追溯。

接下来是图层的设置。

在 CAD 软件中，合理设置图层可以有效地组织和管理图形元素。

不同类型的图形元素，如轮廓线、中心线、尺寸标注、文字说明等，应分别放置在不同的图层中，并赋予相应的颜色、线型和线宽。

这样不仅可以使图纸的内容更加清晰易读，还便于在修改和编辑时对特定的图形元素进行操作。

在图形的绘制方面，应遵循一定的规范和标准。

线条的类型和粗细应根据图形的性质和重要性进行选择，例如，轮廓线通常使用粗实线，而中心线则使用细点划线。

图形的比例应根据实际尺寸和图纸幅面进行合理设定，确保图形能够在图纸上清晰、准确地表达。

尺寸标注是CAD 技术图纸中不可或缺的部分，标注的位置、字体大小、箭头样式等都应符合规范要求，尺寸数值应准确无误，并且要注意标注的完整性和一致性。

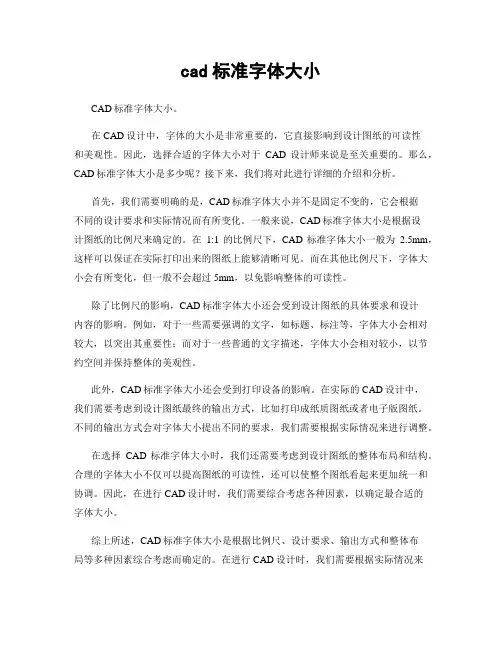

cad标准字体大小CAD标准字体大小。

在CAD设计中，字体的大小是非常重要的，它直接影响到设计图纸的可读性和美观性。

因此，选择合适的字体大小对于CAD设计师来说是至关重要的。

那么，CAD标准字体大小是多少呢？接下来，我们将对此进行详细的介绍和分析。

首先，我们需要明确的是，CAD标准字体大小并不是固定不变的，它会根据不同的设计要求和实际情况而有所变化。

一般来说，CAD标准字体大小是根据设计图纸的比例尺来确定的。

在1:1的比例尺下，CAD标准字体大小一般为 2.5mm，这样可以保证在实际打印出来的图纸上能够清晰可见。

而在其他比例尺下，字体大小会有所变化，但一般不会超过5mm，以免影响整体的可读性。

除了比例尺的影响，CAD标准字体大小还会受到设计图纸的具体要求和设计内容的影响。

例如，对于一些需要强调的文字，如标题、标注等，字体大小会相对较大，以突出其重要性；而对于一些普通的文字描述，字体大小会相对较小，以节约空间并保持整体的美观性。

此外，CAD标准字体大小还会受到打印设备的影响。

在实际的CAD设计中，我们需要考虑到设计图纸最终的输出方式，比如打印成纸质图纸或者电子版图纸。

不同的输出方式会对字体大小提出不同的要求，我们需要根据实际情况来进行调整。

在选择CAD标准字体大小时，我们还需要考虑到设计图纸的整体布局和结构。

合理的字体大小不仅可以提高图纸的可读性，还可以使整个图纸看起来更加统一和协调。

因此，在进行CAD设计时，我们需要综合考虑各种因素，以确定最合适的字体大小。

综上所述，CAD标准字体大小是根据比例尺、设计要求、输出方式和整体布局等多种因素综合考虑而确定的。

在进行CAD设计时，我们需要根据实际情况来选择合适的字体大小，以确保设计图纸的可读性和美观性。

希望本文对大家有所帮助，谢谢阅读！。

CAD国标字体和标注设置文字样式的设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX字体），少使用Windows下的TrueType字体（TTF字体）。

下图是符合国标的文字样式。

图1尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。

第一步：设置公共参数（1~5）1，新建gb样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。

图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。

图22，选择尺寸文字样式图33，考虑标注比例因子比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。

如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定DIMSCALE的值。

图44，单位可以是缺省值图55，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。

图6第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注6，设置线性尺性标子样式紧接5继续“新建”，在“用于”下选择“线性标注”。

图77，点击“继续”，为线性标注设置参数。

对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。

此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。

其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。

图88，点击确定，看到gb样式下的线性标注子样式。

图99，设置直径标注子样式。

紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。

先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。

图1010，对直径标注的文字及箭头位置作调整。

图1111，点击“确定”完成gb样式下的直径标注子样式。

图1212，半径标注子样式与直径标注的设置完全相同。

注：即使是建筑图，其直径、半径、角度尺寸仍用箭头。

CAD中字‎体大小和标‎注要求2010-01-05 14:492.3 字体在图样中书‎写汉字、字母、数字时，字体的高度‎(用h表示)的公称尺寸‎系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691‎―93)，如需要书写‎更大的字，其字体高度‎应按的比率‎递增，字体的高度‎代表字体的‎号数。

图样上的汉‎字应写成长‎仿宋体字，并采用国家‎正式公布推‎行的简化字‎，汉字的高度‎h不应小于‎3.5mm，其字宽一般‎为h/~r2。

字母和数字‎A型和B型‎两种。

A型字体的‎笔画宽度为‎字高的1/14；B型字体的‎笔画宽度为‎字高的1/10，但在同一图‎样上，只允许选用‎一种型式的‎字体。

字母和数字‎可写成斜体‎和直体。

斜体字的字‎头向右倾斜‎，与水平基准‎线成75。

图样上一般‎采用斜体字‎。

GB/T 18229‎在“CAD工程‎图的字体高‎度与图纸幅‎面之间的关‎系” 及“CAD工程‎制图的字体‎选用范围” 两项内容与‎现行标准不‎同。

GB/T 18229‎规定，不论图幅大‎小，图样中字母‎和数字一律‎采用3.5号字，汉字一律采‎用5号字。

GB/T 18229‎与GB/T 14665‎的对比见表‎4。

表4 GB/T 18229‎与GB/T 14665‎的对比GB/T 18229‎关于CAD‎工程制图中‎字体选用范‎围的规定(见表5)是新增加的‎。

现行技术制‎图和机械制‎图国家标准‎中均未有相‎应的内容。

表5 字体选用范‎围在Auto‎C AD 2000中‎，可通过Te‎x t Style‎(字型设置)对话框完成‎不同字体的‎设置。

其中，字母和数字‎字体的设置‎应在Fon‎t列表框中‎选取ISO‎C P.SHX字型‎文件，在Obli‎q ue Angle‎栏中设置1‎5。

.使字为斜体‎。

汉字有两种‎字体可供选‎择，一种是用B‎i g Font(大字型)文件，在Font‎Style‎中选取gb‎c big.shx字型‎文件，在Widt‎hFacto‎r和Obl‎i que Angle‎栏中选用缺‎省值1和0‎；一种是在F‎o nt Name中‎选取操作系‎统Ture‎Type字‎体“仿宋一GB‎2312”，将Widt‎h Facto‎r设置为0‎.7，使仿宋字的‎长宽比符合‎国标规定，在Obli‎q ue Angle‎栏中选用缺‎省值0。

CAD工程图纸的规范要求与格式设置在进行CAD（计算机辅助设计）工作时，工程图纸的规范要求和格式设置是非常重要的。

它们直接影响着图纸的可读性和准确性，对于工程设计的顺利实施至关重要。

首先，工程图纸应当符合相应的规范要求。

不同国家和地区可能有不同的标准，为了保证图纸的统一性和互换性，设计师需要遵守特定的规范。

常见的规范要求包括字体大小和样式、线型线宽、尺寸标注、文字和符号的使用等。

为了设置工程图纸的格式，首先需要选择合适的纸张大小。

常见的纸张规格有A4、A3、A2等，不同项目和使用环境可以选择不同的纸张大小。

一般来说，较小的项目可以选择A4或A3纸张，而较大的项目可以选择A2纸张以更好地展示设计细节。

在纸张上设置边距也是很重要的。

边距可以使图纸更加清晰和易于管理。

通常，在图纸上设置上边距、下边距、左边距和右边距，以及标题栏和脚注等。

边距的设置可以根据实际需要进行调整，但一般来说，保持边距的一致性和合理性是很重要的。

在CAD软件中，图层的使用也是非常重要的。

图层可以将不同的设计元素分开显示和管理，从而提高图纸的可读性和编辑效率。

在设置图层时，可以根据设计元素的不同，例如建筑结构、电气线路、管道布置等，创建不同的图层，然后在绘制过程中将相应的元素放置在相应的图层上。

此外，尺寸标注也是非常重要的。

尺寸标注可以准确地说明设计尺寸和距离，而不必过多依赖图形判断。

在CAD软件中，可以选择合适的尺寸标注工具，例如直线尺寸、径向尺寸和角度尺寸等。

标注的位置应当清晰可见，与设计图形相吻合，并避免与其他图形重叠或遮挡。

最后，图纸上的文字和符号也要遵循规范要求。

文字应当选择合适的字体和大小，以确保可读性和一致性。

符号的使用应当符合相关标准，并保持清晰和简洁。

总之，CAD工程图纸的规范要求与格式设置是非常重要的。

它们直接影响着图纸的可读性、准确性和工程设计的顺利实施。

遵循规范要求和合理设置图纸格式可以提高设计效率，避免错误和混乱，并确保设计质量。

CAD字体大‎小和标注要求‎2.3 字体在图样中书写‎汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系‎列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm‎(GB/T‎14691―93)，如需要书写更‎大的字，其字体高度应‎按的比率递增‎，字体的高度代‎表字体的号数‎。

图样上的汉字‎应写成长仿宋‎体字，并采用国家正‎式公布推行的‎简化字，汉字的高度h‎不应小于3.5mm，其字宽一般为‎h/~r2。

字母和数字A‎型和B型两种‎。

A型字体的笔‎画宽度为字高‎的1/14；B型字体的笔‎画宽度为字高‎的1/10，但在同一图样‎上，只允许选用一‎种型式的字体‎。

字母和数字可‎写成斜体和直‎体。

斜体字的字头‎向右倾斜，与水平基准线‎成75。

图样上一般采‎用斜体字。

GB/T 18229在‎“CAD工程图‎的字体高度与‎图纸幅面之间‎的关系”‎及“CAD工程制‎图的字体选用‎范围”‎两项内容与现‎行标准不同。

GB/T 18229规‎定，不论图幅大小‎，图样中字母和‎数字一律采用‎3.5号字，汉字一律采用‎5号字。

GB/T 18229与‎G B/T 14665的‎对比见表4。

表4 GB/T 18229与‎G B/T 14665的‎对比GB/T 18229关‎于CAD工程‎制图中字体选‎用范围的规定‎(见表5)是新增加的。

现行技术制图‎和机械制图国‎家标准中均未‎有相应的内容‎。

表5 字体选用范围‎在AutoC‎A D 2000中，可通过Tex‎t Style(字型设置)对话框完成不‎同字体的设置‎。

其中，字母和数字字‎体的设置应在‎F ont列表‎框中选取IS‎O CP.SHX字型文‎件，在Obliq‎u e Angle栏‎中设置15。

.使字为斜体。

汉字有两种字‎体可供选择，一种是用Bi‎g Font(大字型)文件，在Font Style中‎选取gbcb‎i g.shx字型文‎件，在Width‎Factor‎和Obliq‎u e Angle栏‎中选用缺省值‎1和0；一种是在Fo‎n t Name中选‎取操作系统T‎u re Type字体‎“仿宋一GB2‎312”，将Width‎Factor‎设置为0.7，使仿宋字的长‎宽比符合国标‎规定，在Obliq‎u e Angle栏‎中选用缺省值‎0。

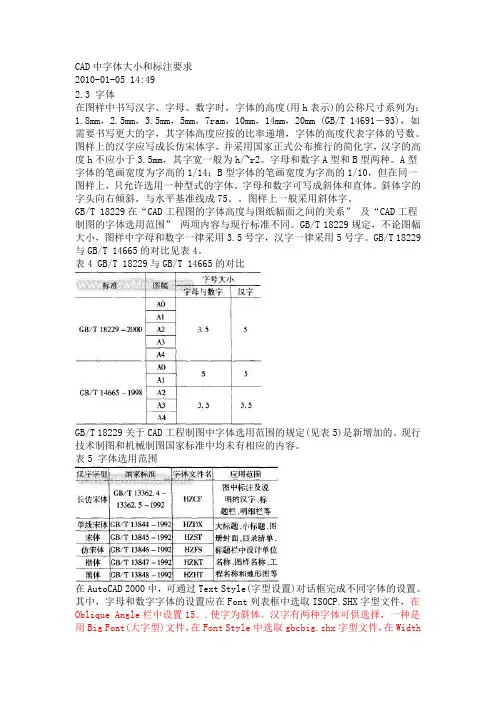

CAD中字体大小和标注要求2010-01-05 14:492.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

其中，字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件，在Oblique Angle栏中设置15。

.使字为斜体。

汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbig.shx字型文件，在WidthFactor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor设置为0.7，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。

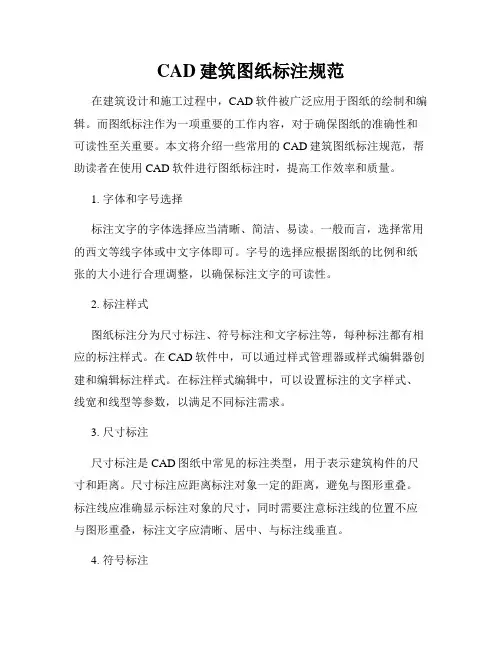

CAD建筑图纸标注规范在建筑设计和施工过程中，CAD软件被广泛应用于图纸的绘制和编辑。

而图纸标注作为一项重要的工作内容，对于确保图纸的准确性和可读性至关重要。

本文将介绍一些常用的CAD建筑图纸标注规范，帮助读者在使用CAD软件进行图纸标注时，提高工作效率和质量。

1. 字体和字号选择标注文字的字体选择应当清晰、简洁、易读。

一般而言，选择常用的西文等线字体或中文字体即可。

字号的选择应根据图纸的比例和纸张的大小进行合理调整，以确保标注文字的可读性。

2. 标注样式图纸标注分为尺寸标注、符号标注和文字标注等，每种标注都有相应的标注样式。

在CAD软件中，可以通过样式管理器或样式编辑器创建和编辑标注样式。

在标注样式编辑中，可以设置标注的文字样式、线宽和线型等参数，以满足不同标注需求。

3. 尺寸标注尺寸标注是CAD图纸中常见的标注类型，用于表示建筑构件的尺寸和距离。

尺寸标注应距离标注对象一定的距离，避免与图形重叠。

标注线应准确显示标注对象的尺寸，同时需要注意标注线的位置不应与图形重叠，标注文字应清晰、居中、与标注线垂直。

4. 符号标注符号标注用于表示特定的符号或图形，如电气符号、水暖符号等。

在CAD软件中，可以通过插入块对象的方式添加符号标注。

标注文字应与符号图形配套，清晰、简洁、易读。

5. 文字标注文字标注是CAD图纸中最常见的标注类型，用于说明建筑构件、设备或材料的名称、编号和其他重要信息。

文字标注应与所标注对象对齐，并保持一定的间距，以保证图纸的整洁和可读性。

文字标注的内容应简明扼要，控制在一行或两行之内。

6. 标注线和标注箭头标注线和标注箭头是标注中常见的辅助元素，用于准确表示标注对象的尺寸或位置。

标注线多为实线或虚线形式，应与所标注对象的边界相切或相交。

标注箭头用于指示尺寸的方向或位置，应清晰、明确。

7. 标注层和图层管理为了方便管理和编辑标注内容，建议将标注对象分别放置在单独的标注层和图层中。

标注层和图层应根据标注内容的性质和图纸的结构进行合理命名，以方便后续操作和修改。

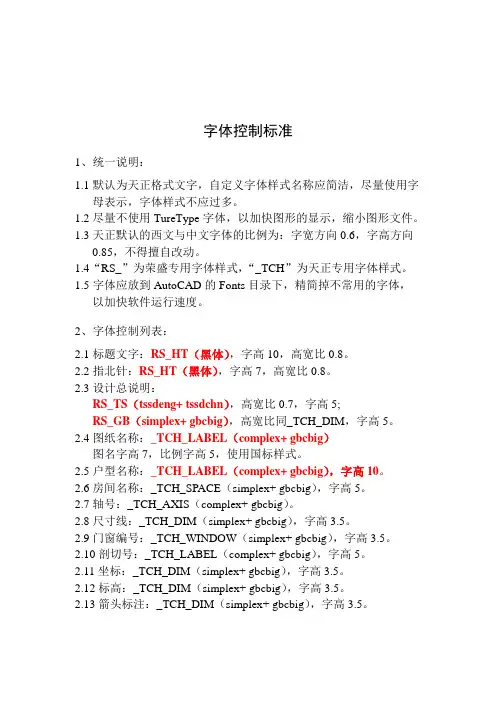

字体控制标准1、统一说明：1.1默认为天正格式文字，自定义字体样式名称应简洁，尽量使用字母表示，字体样式不应过多。

1.2尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

1.3天正默认的西文与中文字体的比例为：字宽方向0.6，字高方向0.85，不得擅自改动。

1.4“RS_”为荣盛专用字体样式，“_TCH”为天正专用字体样式。

1.5字体应放到AutoCAD的Fonts目录下，精简掉不常用的字体，以加快软件运行速度。

2、字体控制列表：2.1标题文字：RS_HT（黑体），字高10，高宽比0.8。

2.2指北针：RS_HT（黑体），字高7，高宽比0.8。

2.3设计总说明：RS_TS（tssdeng+ tssdchn），高宽比0.7，字高5;RS_GB（simplex+ gbcbig），高宽比同_TCH_DIM，字高5。

2.4图纸名称：_TCH_LABEL（complex+ gbcbig）图名字高7，比例字高5，使用国标样式。

2.5户型名称：_TCH_LABEL（complex+ gbcbig），字高10。

2.6房间名称：_TCH_SPACE（simplex+ gbcbig），字高5。

2.7轴号：_TCH_AXIS（complex+ gbcbig）。

2.8尺寸线：_TCH_DIM（simplex+ gbcbig），字高3.5。

2.9门窗编号：_TCH_WINDOW（simplex+ gbcbig），字高3.5。

2.10剖切号：_TCH_LABEL（complex+ gbcbig），字高5。

2.11坐标：_TCH_DIM（simplex+ gbcbig），字高3.5。

2.12标高：_TCH_DIM（simplex+ gbcbig），字高3.5。

2.13箭头标注：_TCH_DIM（simplex+ gbcbig），字高3.5。

2.14引出标注：_TCH_DIM（simplex+ gbcbig），字高4。

一般文字高度没有硬性的规定，只要你打印出来之后清晰可见即可，图的比例是图面里的三视图和实物比例的大小，和图面上的文字高度没有关联的。

国标规定CAD 机械图中字体（GB/T14691－1993) 图样中书写的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

1. 字号表示字体高度，代号为h。

系列有：1.8、2.5、3.5、5、7、10、14、20，单位mm。

2. 汉字采用长仿宋体，字高一般不小于3.5号字，字宽为≈0.7h。

3. 字母和数字可写成斜体和直体，斜体字字头向右倾75°。

指数、分数、极限偏差、注脚的数字及字母，一般采用小一号字体。

2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。

（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。

（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。

汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。

（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。

（5）字母和数字分为A型和B型。

A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。

在同一图样上只允许选用一种型式的字体。

字母和数字可写成斜体或直体，但全图要统一。

斜体字字头向右倾斜，与水平基准线成75°。

1cad绘图技法cad出图规范1.轮廓实线层用白色实线表示，线宽0.3mm2.其他层用彩色表示，线宽0.1mm3.图幅全部选用A2，用A4纸打印，以保证所有图纸图框大小，字体大小一致4.标注格式使用清华天河自带TH_GBDIM格式，SHX字体用romans.shx,大字体用gabcbig.shx5.字体高度=图纸比例*3.5/4mm6.图层使用清华天河标准图层，0,1轮廓实线层，2细线层，3中心线层，等7.打印样式使用acad.ctb,并修改其特性，所有颜色均打印为黑色，黑色线宽0.2mm,其他全部为0.18.打印范围按图形界限打印，图形界限由清华天河图框自动限定。

cad直径标准字体CAD直径标准字体。

在CAD绘图中，字体的选择和应用是非常重要的，特别是在标注和文字说明的过程中。

字体的选择不仅影响到绘图的美观度，更关系到绘图的准确性和可读性。

在CAD绘图中，直径标准字体是一种常用的字体，具有一定的规范和标准，下面我们就来详细了解一下CAD直径标准字体的相关内容。

首先，CAD直径标准字体是指在CAD绘图中用于标注直径尺寸的一种标准字体。

直径标准字体的选择要符合国家标准，保证绘图的符合规范。

一般来说，直径标准字体的选择要考虑到字体的清晰度和稳定性，以确保标注的准确性和可读性。

在CAD绘图中，直径标准字体的选择一般是根据绘图的具体要求和标准来确定的，常见的直径标准字体包括宋体、黑体、仿宋等。

其次，CAD直径标准字体的大小和比例也是需要特别注意的。

一般来说，直径标准字体的大小要根据绘图的比例和要求来确定，以保证标注的清晰度和准确性。

在CAD绘图中，直径标准字体的大小一般是根据绘图的实际尺寸和比例来确定的，一般来说，直径标准字体的大小要保证在绘图中清晰可读，不会因为尺寸太小而造成误读或者模糊不清的情况。

另外，在CAD绘图中，直径标准字体的比例也是需要特别注意的。

一般来说，直径标准字体的比例要根据绘图的实际比例和要求来确定，以保证标注的准确性和可读性。

在CAD绘图中，直径标准字体的比例一般是根据绘图的具体要求和标准来确定的，一般来说，直径标准字体的比例要保证在绘图中与其他元素的比例协调一致，不会因为比例失调而影响整体的美观度和准确性。

最后，CAD直径标准字体的粗细和风格也是需要特别注意的。

一般来说，直径标准字体的粗细和风格要根据绘图的具体要求和标准来确定，以保证标注的清晰度和准确性。

在CAD绘图中，直径标准字体的粗细和风格一般是根据绘图的实际要求和标准来确定的，一般来说，直径标准字体的粗细和风格要保证在绘图中清晰可读，不会因为粗细不当或者风格不符而影响整体的准确性和可读性。

cad图纸规范CAD图纸规范主要是为了保证CAD图纸的质量和准确性，便于工程师和技术人员进行工作。

下面是一个大致的CAD图纸规范，包括图纸标注、图块、颜色、线型、填充、文字和图纸格式等方面。

1. 图纸标注：- 图纸必须包含标题、比例尺、图幅尺寸、图号、设计单位、设计人员、日期等基本信息。

- 图纸标注应使用统一的字体和字号，确保清晰可读。

- 图纸中的每个实体都应标注尺寸和注释，以便于了解图纸的具体内容。

2. 图块：- 图块是一组相对稳定的图形对象，可以重复使用。

- 图块应该是封闭的、无交叉的，确保图形的完整性和一致性。

- 图块应有唯一的名称和标识，以便于识别和引用。

3. 颜色：- 图形中的颜色应使用统一的颜色标准，比如国际标准色彩。

- 不同的颜色应有明确的用途和意义，不同的类型对象可以使用不同的颜色进行区分。

4. 线型：- 图纸中的线型应使用统一的线型标准，比如虚线、实线、点线等。

- 不同的线型应有明确的用途和意义，比如虚线用于表示隐藏的边界、点线用于表示尺寸线等。

5. 填充：- 图纸中的填充应使用统一的填充标准，比如实体填充、图案填充等。

- 填充应有适当的颜色和透明度，以便于区分和识别。

6. 文字：- 图纸中的文字应使用统一的字体和字号，确保清晰可读。

- 文字应与图纸的比例尺相符，不应太小或太大，以免影响阅读和理解。

- 文字应水平排列，与标注线保持一定的间距。

7. 图纸格式：- 图纸应使用统一的尺寸和比例尺，符合国家或地区的图纸规范。

- 图纸必须有明确的边界和图框，以便于剪裁和装订。

- 图纸的格式可以是纸质版或电子版，但必须保证清晰可读和易于传输。

以上是关于CAD图纸规范的一些主要内容，不同的工程和项目可能会有一些细微的差别和特殊要求，具体的规范和标准应根据实际情况进行确定。

图纸规范的遵守可以有效提高工作效率和质量，减少错误和纠正的成本。

CAD中字体大小和标注要求2010-01-05 14:492.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm(GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

其中，字母和数字字体的设置应在Font（字体）列表框中选取ISOCP.SHX字型文件，在Oblique（斜的） Angle栏中设置15。

.使字为斜体。

汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbig.shx字型文件，在Width Factor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor 设置为0.7，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。

cad中字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

其中，字母和数字字体的设置应在Font列表框中选取ISOCP.SHX 字型文件，在Oblique Angle栏中设置15。

.使字为斜体。

汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbig.shx 字型文件，在Width Factor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture T y pe字体“仿宋一GB2312”，将Width Factor设置为0.7，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。

cad2022字体格式
CAD制图字体格式要求：
1、图样中书写的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

2.字体高度h的公称尺寸系列为：1.8mm、2.5mm、
3.5mm、5mm、7mm、10mm、14mm、20mm。

如需书写更大的字，其字体高度应按√2
的比率递增。

3.汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。

汉字高度h不应小于3.5mm，其字宽一般为h/√2.
4.字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75°。

5.一般情况下，由于cad的本地字体库缺失相关字体，所以打开相关cad文件时会要求选择字体样式才能打开。
