实验一 三相鼠笼式异步电动机的点动和自锁控制线路一．概述三相笼式异步电机由于结构简单、性价比高、维修方便等优点获得了广泛的应用。
在工农业生产中，经常采用继电接触控制系统对中小功率笼式异步机进行直接起动，其控制线路大部由继电器、接触器、按钮等有触头电器组成。
某些生产机械在安装或维修后常常需要所谓“点动”控制。
图7-1所示为点动控制原理图，图中主回路可不接热继电器。
当按下起动按钮SB2时，电机转动；松开按扭后，由于按钮自动复位，电机停转。
点动起停的时间长短由操作者手动控制。
除点动外，电机更多地工作于连续动转状态，由图示7-2(a)所示为单向连续旋转控制原理图，此时主回路上应装设热继电器作长期过载保护。
当按下起动按钮SB2时，电机转动，按下停止按钮SB1，电机停转。
图7-2(b)示控制原理图可实现点动和连续旋转两种工况SB2为电机连续工作起动按钮，SB3为电机点动起动按钮，SB1为电机停止按钮。
二、实验目的图7-1 三相鼠笼式异步电机点动控制线路UVKM1U V图7-2 三相鼠笼式异步电机单向连续旋转控制线路(a)(b)UV1．熟悉三相鼠笼式异步电机单方向起动停止和点动控制线路中各电器元件的使用方法及其在线路中所起的作用。
2．掌握三相鼠笼式异步电机单方向起动停止和点动控制线路的工作原理、接线方法、调试及故障排除技能。
三、实验内容1．三相鼠笼式异步电机点动控制线路2．三相鼠笼式异步电机单方向连续旋转控制线路3．三相鼠笼式异步电机点动及单方向连续旋转复合控制线路四．实验设备及仪器1．教学实验台主控制屏 2．继电接触箱NEEL-10 3．三相笼式异步电动机M04五．实验步骤1．检查各实验设备外观及质量是否良好。
2．按图7－3三相鼠笼式异步电机点动控制线路进行正确接线，先接主回路，再接控制回路。
自己检查无误并经指导教师检查认可后方可合闸通电实验。
（1）合上控制屏的漏电断路器，缓慢调节三相调压器的旋钮，同时观察电源控制屏的指针式电压表，当电压为220伏时，合上绿色按钮开关，此时U 、V 、W 输出交流电压。

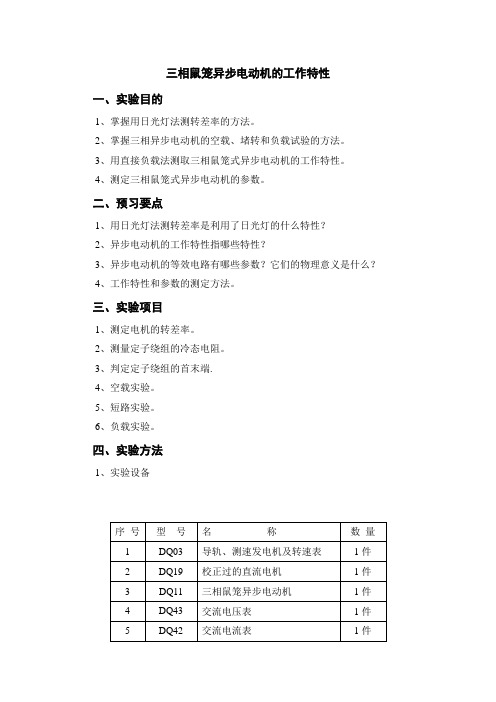

三相鼠笼异步电动机的工作特性一、实验目的1、掌握用日光灯法测转差率的方法。
2、掌握三相异步电动机的空载、堵转和负载试验的方法。
3、用直接负载法测取三相鼠笼式异步电动机的工作特性。
4、测定三相鼠笼式异步电动机的参数。
二、预习要点1、用日光灯法测转差率是利用了日光灯的什么特性？2、异步电动机的工作特性指哪些特性？3、异步电动机的等效电路有哪些参数？它们的物理意义是什么？4、工作特性和参数的测定方法。
三、实验项目1、测定电机的转差率。
2、测量定子绕组的冷态电阻。
3、判定定子绕组的首末端.4、空载实验。
5、短路实验。
6、负载实验。
四、实验方法1、实验设备2、屏上挂件排列顺序DQ43、DQ42、DQ25-3、DQ22、DQ27、DQ31 三相鼠笼式异步电机的组件编号为DQ11。
3、用日光灯法测定转差率日光灯是一种闪光灯，当接到50H z 电源上时，灯光每秒闪亮100次，人的视觉暂留时间约为十分之一秒左右，故用肉眼观察时日光灯是一直发亮的,我们就利用日光灯这一特性来测量电机的转差率。
（1）异步电机选用编号为DQ11的三相鼠笼异步电动机（U N =220V ，Δ接法）极数2P=4。
直接与测速发电机同轴联接，在DQ11和测速发电机联轴器上用黑胶布包一圈，再用四张白纸条（宽度约为3毫米），均匀地贴在黑胶布上。
（2）由于电机的同步转速为 ，而日光灯闪亮为100次/秒，即日光灯闪亮一次，电机转动四分之一圈。
由于电机轴上均匀贴有四张白纸条，故电机以同步转速转动时，肉眼观察图案是静止不动的（这个可以用直流电动机DQ09、DQ19和三相同步电机DQ14来验证）。
（3）开启电源，打开控制屏上日光灯开关，调节调压器升高电动机电压，观察电动机转向，如转向不对应停机调整相序。
转向正确后，升压至220V ，使电机起动运转，记录此时电机转速。
（4）因三相异步电机转速总是低于同步转速，故灯光每闪亮一次图案逆电机旋转方向落后一个角度，用肉眼观察图案逆电机旋转方向缓慢移动。
三相鼠笼异步电动机介绍三相鼠笼异步电动机，也称为混合式异步电动机，是一种电力驱动装置，被广泛应用于许多工业和家庭设备，如泵、风扇、制冷设备、工具和各种机器。
本文将介绍三相鼠笼异步电动机的基本原理、结构、特点以及其主要应用领域。
基本原理三相鼠笼异步电动机的工作原理是利用电机中的旋转磁场相互作用来产生转矩。
电动机的三个绕组，或称为三个相位，将其与电源连接以产生三个电流波形，每个波形都相移 120 度。
这些波形通过转子上的鼠笼形导体产生电流，从而形成一个旋转磁场，该磁场沿着电机的气隙旋转。
转子中的静磁场和旋转磁场相互作用，产生一个力矩，使电动机的转子开始旋转。
结构三相鼠笼异步电动机包括一个外部固定的定子和一个内部互相独立地旋转的转子。
定子主要由铁芯和三个附着在铁芯上的绕组组成。
绕组的数量和分布方式可以根据具体设计要求进行优化。
转子中心有一个轴承，它靠近定子一端的轴承过程中，安装有一个连续的穿孔的轴向齿槽。
特点三相鼠笼异步电动机具有以下特点：1.低成本：相对于同类别的电机，它的构造相对简单，因此造价较低。
2.易于维护：三相鼠笼异步电动机不需要常规的维护，只需要定期保养和检查以确保其在最佳工作条件下运行。
3.良好的可靠性：电动机的耐用性和可靠性可以保证其正常使用和长寿命。
4.高效率：三相鼠笼异步电动机的效率很高，从而可以提高设备的运行效率，并帮助用户节省电费。
应用领域三相鼠笼异步电动机的应用非常广泛，常见于以下几类设备：1.工业泵：水泵、离心泵、柱塞泵和真空泵等。
2.辅助设施：风扇、冷却器、空气压缩机和压缩机。
3.制冷设备：冰箱、空调和冷冻设备。
一下，三相鼠笼异步电动机是一种广泛应用于工业和家庭设备的电力驱动装置。
它具有低成本、易于维护、良好的可靠性和高效率等特点。
其适用于各种环境和应用领域，包括工业泵、辅助设施和制冷设备。
三相笼型异步电动机分类、结构、工作原理、参数和铭牌识读一、电动机的用途和分类1.用途：电动机用于把电能转换成机械能并输出转矩，从而带动其他机械运转。
2.分类：⎧⎪⎧⎪⎪⎧⎪⎪⎪⎪⎧⎪⎪⎪⎨⎪⎪⎨⎪⎪⎨⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎩⎩⎩直流电动机单相电动机同步电动机按系列分:J\JO2\JO3\JR\Y(国产\体积小\重量轻\节能)等系列电动机交流电动机按转子结构分:绕线式和鼠笼式电动机三相电动机异步电动机按工作方式分:连续\短时\间断等工作制电机按防护方式分:开启\防护\封闭\防爆\潜水电机按外型尺寸分:大型\趼\小型\微型电机三相电动机大小分类表大型 中型 小型 微型 中心高度㎜ ＞630 355~630 ＜71 定子铁心外径㎜ ＞1000 500~1000 100~500 ＜100 电动机座号16号以上者11~15号者10号以下者三相异步交流电动机具有结构简单、维修方便、运行可靠的特点，与同容量的其他电动机比重量轻、成本低、价格便宜，因此得到广泛的应用。
由于时间关系，我们只学习三相笼型异步电动机。
二、三相笼型异步电动机的基本结构:,:,⎧⎪⎨⎪⎩机座:由铸铁或铸钢铸成,用于支承定子铁心\定子绕组\转子定子铁心:由相互绝缘的硅钢片叠制而成,用于集磁和装放定子绕组绕组:铜线制成,三个绕组互成120,用于通入三相对称交流电以产生旋转磁场三相笼型异步电动机转子铁心:由相互绝缘的硅钢片叠制固定在转子轴上,用于集磁和装放转子导体转子转子导体多用铝铸成用于切割磁力线,通过感应电流和产生电磁力转轴由优质碳钢制成用于支承转子铁心并使其作⎧⎪⎪⎪⎨⎧⎪⎪⎨⎪⎪⎪⎩⎩定轴旋转和输出机械转矩三、三相异步电动机的工作原理三相异步电动机的定子中的三个对称绕组通入对称三相交流电，就产生一个旋转磁场，旋转磁场按160/n f p =旋转(f 为交流电的频率,p 为磁极对数), 在转子绕组或鼠笼条产生感应电动势和感应电流，进而转子绕组或鼠笼条受到电磁力的作用，电磁力产生电磁转矩，转子在电磁转矩的作用下以1(1)n s n =-的转速转动起来；电动机的转向与旋转磁场的方向相同，任意对调两相电源线，就可改变电动机的转向。
三相鼠笼式异步电机工作原理三相鼠笼式异步电机是目前工业和民用领域使用最为广泛的电机之一。
它适用于各种功率等级，广泛应用于机器制造、电力、交通、建筑、矿山等各个领域。
本文将介绍三相鼠笼式异步电机的工作原理。
一、三相鼠笼式异步电机基本构造三相鼠笼式异步电机的基本构造由固定部分和旋转部分组成。
其固定部分又称为定子，由铁心、绕组和端盖等组成；旋转部分又称为转子，由铁心和根据不同型号而有所不同的铝或铜向外突出的鼠笼形导条所组成。
转子可分为两类，一类是短路转子（又称鼠笼转子），另一类是抽象极转子。
二、三相鼠笼式异步电机工作原理三相鼠笼式异步电机是一种交流电动机，其工作原理是依据异步电动机的运行原理。
异步电动机的运行是通过定子上交变电磁场与转子中感应电动势作用产生的扭矩来实现的。
1. 定子产生旋转磁场三相交流电压AC在定子上的三个绕组（也称为初始绕组）间轮流通电，分别形成三个简单的旋转磁场，这三个旋转磁场相互距离相等，夹角为120度，并沿着定子的纵轴线旋转。
这个旋转磁场是由定数上的电流所产生的，定子上的电流也是由交流电压所引起的。
2. 转子中产生感应电动势由于变化的磁场，在转子中感应出一电流。
这不仅有能量损失，也会导致电机损耗。
这时电动磁通的作用在转子中生成感应电流，而感应电流在旋转磁场的作用下将受到些方向和大小变化的力的作用，使它绕着定子的纵轴线旋转。
3. 定子和转子的同步速度不同定子两个极间的电磁场总是与转子上的导条彼此交错。
当变化的磁场转动时，导条内的电流也会随之偏转。
由于旋转磁场的旋转速度不同于转子的旋转速度，导致在转子中形成了电流的旋转磁场，与定子电磁场方向相对。
在理论上，如果转子的旋转速度与电磁场的旋转速度相同，那么就可以获得最大扭矩。
4. 转子受到的力和扭矩在实际情况中，转子的旋转速度比电磁场的旋转速度稍慢一些，导致效率稍微降低。
由于定子和转子之间的磁场之间的相对滞后，产生了导电节团中的电流旋转磁场，电机的转动根据力矩计算，可得到最大扭矩的产生时刻，此时转子的旋转速度与电磁场的旋转速度相同。
三相鼠笼异步电动机的工作原理
三相鼠笼异步电动机是一种常用于工业和家庭电力系统中的电动机，其工作原理如下：
1. 三相供电：电动机通过三个相互120度相位差的交流电源供电。
每一个相位上都有一个输入线圈。
2. 旋转磁场产生：当三个输入线圈受到电流激励时，它们会产生一个旋转磁场。
这是由于每个线圈上的电流相位差导致磁场的相位差，从而形成一个旋转磁场。
3. 感应电流：在鼠笼转子中，装有许多金属导体条。
当旋转磁场与导体条相互作用时，它会在导体条中产生感应电流。
4. 磁场之间的相互作用：感应电流在转子中产生一个二次磁场。
这个磁场与旋转磁场相互作用，从而产生转矩，驱动转子开始转动。
5. 转子转速：由于转子的运动导致线圈的转动速度小于旋转磁场的速度，因此转子会被旋转磁场不断地拽住，使得电动机可以持续地运转。
通过这种工作原理，三相鼠笼异步电动机能够将电能转变为机械能，并实现驱动各种设备和机械运动的功能。
