西门子３ＡＨ3真空断路器、SIEMENS３ＡＨ3真空断路器技术参数：品牌：西门子真空断路器型号：3AH3极数：3额定绝缘电压：2000功能：３ＡＨ3用于切合大容量负载免维护型断路器。

３ＡＨ3—免维护断路器，用于高断路能力，电压范围在7.2 kv 和36 kv 之间。

它具有10000次操作周期的使用寿命。

原理：该断路器开断容量大，并能够进行切合操作10000次且免维护，是适用于发电机和工业场合的理想断路器。

3AH3标准型真空断路器可以用在短路电流高达72KA，额定电压高达40.5KV的发电机和工业系统中；满足IEC标准中的试验规范。

3AH真空断路器由上海西门子开关有限公司严格按照ISO9002质量保证体系的要求控制原材料的采购、生产和检验。

断路器的真空灭弧室采用一次封排技术制造，触头材料为Cr-Cu合金，经电弧冶炼而成。

触头采用先进的设计形状和结构，具有极高的耐电弧能力和很小的弧压降。

因此，在保证开断额定短路电流的前提下，灭弧室的体积可以具有较小的尺寸。

西门子的这种新型真空灭弧室，还具有截流值小的特点。

因此，断路器在开断变压器等一类感性负载时，不会出现危害的操作过电压，真空灭弧室与弹簧操动的优良机械特性配合，还使3AH真空断路器能够多次成功地合、分电容器组，而不会出现重燃过电压。

断路器的操动机构采用弹簧储能，可以手动储能，也可以电动储能。

在该机构中各个零部件都是经过精密加工，装配而成。

而且，关键部件和材料用特殊的工艺制造。

这样，确保了整个操动机构具有很小的摩擦力，各零件之间配合精确，动作可靠。

真空断路器作用：（1）正常工作状态时的分合闸操作（控制用）；（2）故障状态时的保护操作（保护用）；断路器－互感器－继电保护；负荷开关－熔断器保护；（3）设备的隔离；３ＡＨ断路器适用于：快速负荷转移、同步；自动重新合闸电流达到31.5 KA；以恢复电压非常高的上升初始速度断开短路电流；电机和发电机的开关；变压器和电抗器的开关；高架线路和电缆的开关；电容器的开关；电弧炉的开关；滤波电路的开关。

■ 上海西门子开关有限公司2的严格管理不仅贯穿于内部生产的各个流程，同时延伸至对供应商的日年在闵行经年底公司二期厂房扩建工程的竣平方米，体现了西门子根植于中国、长期服务于中国客户的信心和承诺。

2004年研发中心作为西门子输配电全球研发中心的组成部分，可同步共享西门子最新的技术和资源。

通过预测客户的需求，开发质量稳定可靠的创新型产品和为客户度身定制方案，使客户的业务增值。

一支反应迅速、装备精良、经验丰富的售后服务队伍和遍布全国的服务网点构成了公司一套高效的现场服务应对系统，负责指导产品现场安装和操作，并承诺在最短时间内对紧急情况作出应对，将客户的断电年位列上海市年被上海市电器行业协会评为行业名优产品。

公司因其良好的商业信誉被评为“守合同重信而被电气时代以及专3AH3及面向全球同步发售所有产品均在西安高压电器研究所通过型式试验，确保产品的运行安全和操作人员的人身安全。

目 录ContentsSiemens Switchgear Ltd., Shanghai (SSLS) is a joint venture of Siemens Ltd., China (SLC) and Shanghai Power Transmission & Distribution Company, holding the manufacturing license to apply the latest tech-nology of Siemens vacuum circuit-breaker and medium voltage switchgear in P. R. China.Since established in 1993, relying on Siemens powerful resources and internal boundless cooperation, SSLS has provided reliable products, first-class service and innovative solutions for more than two thousand key projects both for domestic and overseas. SSLS has established a good reputation and leading position in China due to its large contribu-tion to the technique innovation and development of local switchgear industry.SSLS is a market oriented company with commitment to customers’satisfaction and to fulfill the demands for the medium voltage switchgear, with high quality and excellent reliability, by means of dynamically intro-ducing and constantly developing the applicable technique and prod-ucts to the local market. Customer’s success is our first priority. We pledge to provide the most value-added product and service, promise on-time delivery, and establish solid business partner relationship with customers, in result to create the maximum value for our customers.SSLS began to implement the customer-oriented quality management early in1996, and established a comprehensive quality management system in 2004 integrated with ISO9001, ISO14001 and OHSAS18001. The company utilizes the highly sophisticated machines and testing fa-cilities in production process. The high qualification of operators along with continuous in process quality control guarantee our well established and high quality standards at all times. The strict quality control is not only carried out throughout entire production processes, but also ex-tended to the daily management of our suppliers. We take environment protection as our social responsibility; meanwhile closely look after employees’ occupational safety and health.To meet the growing marketing demands, a modern factory was built up in Minhang Economic & Technological Development Zone in 2004. With the completion of second phase expansion at the end of 2006, the land plot increased to 50000sqm and shop floor to 23000sqm, which em-bodies Siemens’ commitment to root in China and serve long-term for Chinese customers.According to company’s strategy to create more competence and shorter time-to-market, SSLS R&D center was established in 2004. R&D cen-ter closely integrates into the Siemens PTD global R&D network, could share the latest Siemens technique and resources in-phase. By pre-dicting the market needs, SSLS fosters R&D in developing reliable and innovative products and tailored solutions to add value for customer’s business.Siemens switchgear has an effective system of on-site servicing from a quick-respondent, well-equipped and rich experienced field service team and a network setup all over China. The team is responsible for the guidance of on-site installation and operational safety, commit to re-spond to emergency calls within the shortest possible time and to mini-mize down time.SSLS was ranged as the Top 500 Revenue of Industrial Companies in Shanghai 7 years in row since 2000. The products won the title of Shang-hai Reputed Product 4 years in row since 2003. The company was awarded as “Good Credit Enterprise” due to its high commercial credit, and won the title of “Top 10 Fast-growing Companies in China Electric Industry” in 2006 due to over 30% increase of sales revenue continu-ously over the past three years.PRODUCT INTRODUCTIONSSLS provides air insulated Switchgear rated from 7.2 to 24kV with type 8BK20, 8BK30, 8BK40 and specially designed for Chinese market in 2007 NXAIR S, and vacuum circuit breakers type 3AH3, 3AH5, 3AH2-EP as well as SION, the latest generation of Siemens VCB synchro-nously selling world wide.All products are type tested in XIHARI to ensure the safety of personnel and operation.公司简介Company Introduction■产品介绍3■ 上海西门子开关有限公司4● Draw-out section and access door fully inte-grated interlock system.● Safe and easy draw-out section movementbehind closed cubicle door.● Easy draw-out section transfer or exchange,using central service truck, independent of floor quality.● Earthed metal partitions and shutters.● Connection of HV cables is available from front or rear part of the panel optionally.● Back-to-back or face-to-face designs available for double bus-bar design.●Reinforced insulation which fulfills Chinese system and local climate.●Direct line-up with 8BK30 Vacuum ContactorSwitchgear.● 可移开部分与柜门之间有可靠的联锁● 前门关闭后，能够很安全而且容易地移动可移开部分● 先进的中置式结构，使用专门的小车能够方便地搬运或更换可移开部分，不受现场地面平整度的限制● 金属隔板与活门均接地● 根据用户需要，可由前门或开关柜的后部进行电缆接线● 开关柜可以面对面布置，也可以背靠背布置(双母线回路)●加强了绝缘，更适合中国电力系统和气候● 可直接与8BK30型开关柜(F - C 回路)联接供电典型客户上海供电局北京供电局兰溪电厂秦皇岛港口宁波小港纸业兰州石化TYPICAL CUSTOMER Shanghai PSBBeijing PSBLanxi Power PlantQinghuangdao HarborNingbo Xiaogang Paper MillLanzhou Petro 产品特点SPECIFIC FEATURES 电气技术数据 ELECTRICAL DATA (MAXIMUM VALUES )8BK20 Switchgear with Draw-Out Circuit-Breakers, Air-Insulated, Metal Clad8BK20型金属封闭/铠装可移开式空气绝缘断路器柜■ 产品介绍5● Draw-out section and door integrated in the inter-lock system.● Minimal space requirement.● Vacuum contactor and HVHRC fuses on draw-outsection. Vacuum contactor is able to operate fre-quently due to its long mechanic life-1 millionoperations.● Draw-out section easily to move inside the cubicle.● Cable connection in front of cubicle.● Directly line-up with circuit-breaker panel of type 8BK20.● Special wheels on bottom of draw-out section provide an easy movement during in and out the cubicle.● Reinforced insulation to meet Chinese system andlocal climate.● 可移开部分与室门之间装有可靠的联锁装置● 占用空间少● 可移开部分装有真空接触器和高压限流熔断器。

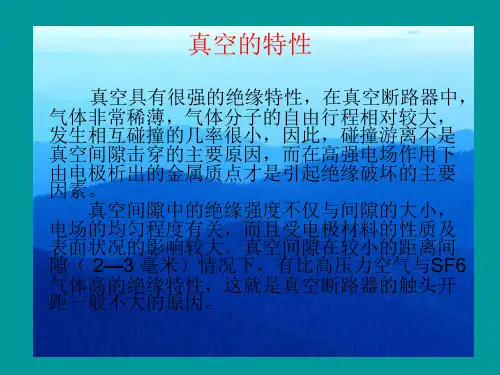

3AH上海西门子开关有限公司2杰出的真空开关技术现在，真空已成为中压断路器领域中成本－效益最佳的灭弧介质。

使用最优化的真空开关技术，我们的产品在各方面都呈现了超常规的优良特性。

最显著的优点●稳定的绝缘性能－在真空环境下，没有分解物，由于严格地密封，外界环境对其无影响。

●恒定的触头接触电阻－由于真空下无氧化，能保持触头表面的清洁。

因此，在设备的整个寿命周期内，触头接触电阻一直维持在较小水平。

●开断次数高－额定电流开断最高达30，000次，短路电流开断次数可高达100次。

一万次操作次数内免维护在正常条件下，3AH 断路器在10000次操作内是免维护的，即在前10000次操作或前10年运行无需润滑和机械调整，两个条件以先到为准。

触头磨损很小，电弧电压只有20到200V 。

燃弧时间最大仅15ms ，触头间隙间的能量消耗很小。

灭弧原理当触头分离时，被遮断的电流产生金属蒸汽，电流通过金属蒸汽通道维持至下一电流零点，电弧在过零处被遮断。

金属蒸汽在数微秒内丧失导电性能－这样触头间隙的介质强度能迅速地重新恢复。

根据不同的开断容量，可以选择多种触头形状及尺寸大小。

●横向磁场触头：在这种结构中，电流在约小于10kA 时呈扩散状。

电流更大则呈集聚状绕触头旋转。

●纵向磁场触头：在此结构中，电弧始终保持扩散状，即使电流高达72kA 也是这样。

3AH 真空断路器——真空开关技术的结晶●德国西门子公司最新设计●配用新一代西门子真空灭弧室，更适合中国电力系统的技术标准和运行条件●理想的触头材料和形状，保证较小的截流值和终身稳定的接触电阻●所有零部件全部满足西门子德国质量标准●完备的型式试验●机电寿命高●在正常条件下，10000次操作次数内免维护●零部件少，结构紧凑合理，确保操作更可靠，更安全●理想的感性和容性负荷的开断特性横向及纵向磁场中的电弧3高质量的3AH 真空断路器西门子真空断路器3AH 系列系结合多年的产品设计和运行经验，基于原3AF 真空断路器并针对中国电力系统绝缘要求而进行改进开发和生产的新一代产品。

西门子断路器说明书讲解学习西门子断路器说明书真空断路器 3AH3 7.2KV-36KV（2）真空灭弧室图2/5给出了用于3AH3真空断路器中的真空灭弧室的基本结构的剖视图。

根据型号，真空灭弧室（30.）被固定在上支架（20.）。

电弧室（33.）安装在两个陶瓷绝缘子（32.）之间。

静触片（31.）被直接连接在柜上。

动触片（36.）被安装固定在导轨（35.）中的接线端子螺栓（36.1）上。

金属波纹管形成到灭弧室的真空密封连接。

图2/5真空灭弧室安装在3AH3真空断路器中的真空灭弧室被定型核准符合联邦德国的X 射线规则。

它们符合1987年1月8号（联邦法公报第144页）§8规定的X 射线规则的要求和附件Ⅲ第5部分规定的额定瞬间交流电压符合DIN VDE/IDE标准。

补充说明基本型号的真空断路器包括：带有机械和电气反转的电气操作机械（储能电动机）（M1）合闸线圈（Y9）脱扣分路（Y1）64头带金属孔眼套筒的低压插塞式连接器（X0）辅助开关，6常开+6常闭（S1）“合闸线圈储能”信号的位置开关（S41，S42）断路器分闸信号，信号复位开关（S6，S7）操作次数计数器防止误合闸的闭锁每个3AH3真空断路器也可以装有下面一些设备：接线板（X0）扩展的辅助开关，12常开+12常闭（S1）脱扣分路3AX1101 （Y2）电流互感器操作脱扣3AX1102 （Y4，Y5）电流互感器操作脱扣3AX1104（0.1WS）（Y6）低电压脱扣3AX1103 （Y7）手动电气合闸机械闭锁除标准的脱扣分路外，3AH3真空断路器也可以最多安装两个3AX11型脱扣分路。

在一览表HG11中声明了容许的辅助设备组合和特定的型号。

安装在配电柜或手车上安装供应的3AH3真空断路器是敞开的，可以看到“和闸弹簧脱扣”指示。

在安装3AH3真空断路器之前，先移走运输设备（制动器和定位器）。

根据提供的图纸，面向松开的相间隔板安装。

在将3AH3真空断路器安装进柜中或手车上之前，检查它的额定铭牌数据（避免混乱），比较交货单指明的额定电压与本地可供的电源电压。

西门子断路器说明书真空断路器 3AH3 7.2KV-36KV（2）真空灭弧室图2/5给出了用于3AH3真空断路器中的真空灭弧室的基本结构的剖视图。

根据型号，真空灭弧室（30.）被固定在上支架（20.）。

电弧室（33.）安装在两个陶瓷绝缘子（32.）之间。

静触片（31.）被直接连接在柜上。

动触片（36.）被安装固定在导轨（35.）中的接线端子螺栓（36.1）上。

金属波纹管形成到灭弧室的真空密封连接。

图2/5真空灭弧室安装在3AH3真空断路器中的真空灭弧室被定型核准符合联邦德国的X 射线规则。

它们符合1987年1月8号（联邦法公报第144页）§8规定的X 射线规则的要求和附件Ⅲ第5部分规定的额定瞬间交流电压符合DIN VDE/IDE标准。

补充说明基本型号的真空断路器包括：带有机械和电气反转的电气操作机械（储能电动机）（M1）合闸线圈（Y9）脱扣分路（Y1）64头带金属孔眼套筒的低压插塞式连接器（X0）辅助开关，6常开+6常闭（S1）“合闸线圈储能”信号的位置开关（S41，S42）断路器分闸信号，信号复位开关（S6，S7）操作次数计数器防止误合闸的闭锁每个3AH3真空断路器也可以装有下面一些设备：接线板（X0）扩展的辅助开关，12常开+12常闭（S1）脱扣分路3AX1101 （Y2）电流互感器操作脱扣3AX1102 （Y4，Y5）电流互感器操作脱扣3AX1104（0.1WS）（Y6）低电压脱扣3AX1103 （Y7）手动电气合闸机械闭锁除标准的脱扣分路外，3AH3真空断路器也可以最多安装两个3AX11型脱扣分路。

在一览表HG11中声明了容许的辅助设备组合和特定的型号。

安装在配电柜或手车上安装供应的3AH3真空断路器是敞开的，可以看到“和闸弹簧脱扣”指示。

在安装3AH3真空断路器之前，先移走运输设备（制动器和定位器）。

根据提供的图纸，面向松开的相间隔板安装。

在将3AH3真空断路器安装进柜中或手车上之前，检查它的额定铭牌数据（避免混乱），比较交货单指明的额定电压与本地可供的电源电压。
