8防渗墙工程施工质量控制8.1 防渗墙的质量控制重点（一）槽孔建造的质量控制要点1.砼防渗墙的中心线及高程，应该照设计文件要求，根据测量基准点进行控制。
2.划分槽孔时，综合考虑地基的工程地质和水文地质条件，砼供应强度、施工部位、造孔方法及延续时间等因素。
合拢段的槽孔长度以短槽孔为宜，尽量安排在深度较浅、施工条件较好的地方。
3.建造槽孔的主要机具，其性能应满足下列基本要求：（1）能达到设计要求的有关指标。
（2）具有足够的松动或破碎地层的能力，以及较好的排渣性能。
（3）操作简便、安全，能灵活地移动位置。
（4）满足施工合同要求。
4.建造槽孔，根据地层情况采用以下钻进和出渣方法：（1）钢丝绳冲击钻机，配以实心钻头钻进，抽砂筒出渣，适用于砂卵石地层或其他地层。
（2）泵吸反循环钻机造孔，适用于绝大部分颗粒能从排渣管内通过的地层。
5.确定孔口高程时，应考虑以下因素：（1）施工期的最高地下水位。
（2）能顺畅排除废浆、废水、废渣。
（3）尽量减少施工平台的挖填方量。
（4）孔口高出地下水位不低于1.5m。
6.建造槽孔前，应现浇混凝土导墙，以防止孔口坍塌，并起导向作用，导墙内须配设钢筋。
导墙高度1.5-2.0m为宜，且必须直立、稳固、位置准确，两侧应按规定的质量标准分层回填夯实。
导墙的上游为钻机平台，下游为倒渣平台，钻机平台用碎石填筑，倒渣平台采用现浇混凝土，厚度及坡度满足施工要求。
7.建造槽孔的钻机应设置在平行于防渗墙中心线的轨道上。
轨道地基必须平坦、坚实，不得产生过大或不均匀的沉陷，以保证钻机工作时的稳定和垂直精度。
8.造孔过程中为保证孔壁的稳定，孔内泥浆液面必须保持在导向槽板顶面以下30-50cm，造孔泥浆应满足成槽护壁需要。
9.采用钻劈法（主孔钻进，副孔劈打）造槽孔，钻劈时应注意以下几点：（1）开钻钻头直径必须大于终孔钻头直径，造孔过程中应经常检查钻头直径，磨损后应及时补焊。
（2）因地制宜选择合理的副孔长度。
（3）槽孔间应留有足够的长度，以免被挤穿。

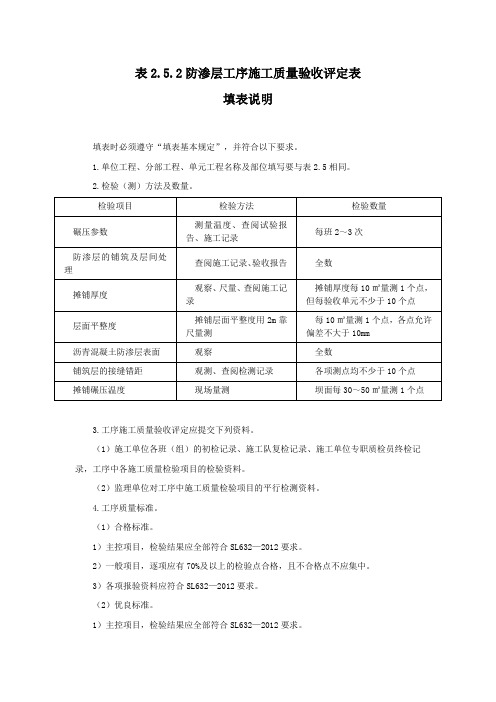

表2.5.2防渗层工序施工质量验收评定表
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。
1.单位工程、分部工程、单元工程名称及部位填写要与表
2.5相同。
2.检验（测）方法及数量。
3.工序施工质量验收评定应提交下列资料。
（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。
（2）监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准。
（1）合格标准。
1）主控项目，检验结果应全部符合SL632—2012要求。
2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。
3）各项报验资料应符合SL632—2012要求。
（2）优良标准。
1）主控项目，检验结果应全部符合SL632—2012要求。
2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。
3）各项报验资料应符合SL632—2012要求。
水利水电工程
表2.5.2 防渗层工序施工质量验收评定表。
水利水电工程混凝土防渗墙单元工程质量评定表及施工记录表附表1～11注：未填写检验具体内容的不得评定质量等级.填表说明填表时必须遵守“填表基本规则”，并符合以下要求：1、单元工程划分:以每一槽孔为一个单元工程。
2、单元工程量：本单元混凝土体积（m 3)及单元槽段长度L X（m）。
3、填表依据:本表依据附表1至附表11防渗墙工程的施工记录填写。
施工单位务必作好施工记录，监理单位要认真检查。
如单元工程划分为重要隐蔽单元工程，项目法人、设计、工程运行管理（施工阶段已经有时）单位应与施工、监理单位组成联合小组，共同检查核定其质量等级并填写签证表。
4、检查项目项次2、4、10、12、15的质量标准栏中有设计要求,须填写设计具体要求,如内容较多应另附页。
项次17必须填写检查结果.混凝土芯结构、表面情况、混凝土抗压强度、抗渗标号、弹性模量必须符合设计标准，强度保证率在80%以上。
5、单元工程质量标准：在槽孔的主要检查（测）项目符合质量标准的前提下，凡其它检查项目基本符合质量标准，且其它检测项目有70％及以上符合质量标准的,评为“合格”；凡其它检查项目全部符合质量标准，且其它检测项目有90％及以上符合质量标准的，评为“优良”。
单元工程名称及部位: 施工单位：钻机类型：槽孔编号：单孔编号：第页施工机组：接班孔深： m 交班孔深: m 班次：年月日时至月日时机长: 班长：记录员:单元工程名称及部位：施工单位：抓斗型号：抓斗宽度: mm 槽孔编号：施工机组: 接班孔深： m 交班孔深： m 年月日时机长：班长：记录员：附表3：防渗墙单孔（槽）基岩／相对不透水层鉴定表单元工程名称及部位：槽孔编号：单孔编号：施工单位：施工机组：中心桩号：附表4：防渗墙造孔质量检查记录表单元工程名称及部位：槽孔编号: 槽孔长度：m检查孔位:桅杆高： m 检查方法:施工单位:施工机组：检查时间：年月日机长：质检员：记录员：监理工程师: 注:上游方向偏差为正值，下游方向偏差为负值，面向下游左偏差为正值,右偏差为负值。
混凝土防渗墙单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.本表适用于松散透水地基或土石坝坝体内以泥浆护壁连续造孔成槽和浇筑混凝土形成的混凝土地下连续墙，其他成槽方法形成的混凝土防渗墙可参照执行。
2.单元工程划分：宜以每一个槽孔划分为一个单元工程。
3.单元工程量：填写本单元混凝土浇筑量（m³）。
4.本单元工程施工工序宜分为造孔、清孔（包括接头处理）、混凝土浇筑（包括钢筋笼、预埋件、观测仪器安装埋设）3个工序，其中混凝土浇筑为主要工序。
本表是在表3.8.1～表工序质量验收评定合格后完成。
5.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6.混凝土防渗墙单元工程施工质量验收评定标准。
（1）合格标准：如果进行了墙体钻孔取芯和其他无损检测等方式检查，则在其检査结果符合设计要求的前提下，工序施工质量验收评定全部合格；各项报验资料应符合SL633—2012的要求。
（2）优良标准：如果进行了墙体钻孔取芯和其他无损检测等方式检查，则在其检查结果符合设计要求的前提下，工序施工质量验收评定全部合格，其中2个及以上工序达到优良，并且混凝土浇筑工序达到优良；各项报验资料应符合SL633—2012的要求。
水利水电工程混凝土防渗墙单元工程施工质量验收评定表混凝土防渗墙造孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.单位工程、分部工程、单元工程名称及部位填写要与表相同。
2.检验（测）方法及数量。
3.工序施工质量验收评定应提交下列资料。
（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。
-最新水利水电工程施工质量验收评定表及填表说明————————————————————————————————作者：————————————————————————————————日期：水利水电工程施工质量验收评定表及填表说明内蒙古自治区水利工程建设质量与安全监督中心站二〇一四年八月十二日前言为进一步加强水利水电工程施工质量管理，统一工程施工质量验收评定标准，规范工程验收评定工作，水利部于2012年9月以[2012]第57号公告发布了《水利水电工程单元工程施工质量验收评定标准》(SL631～637—2012)（以下简称《新标准》），包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程、水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程，自2012年12月开始实施。
新标准替代原《水利水电基本建设工程单元工程质量等级评定标准（试行）》(SDJ249.1～6—88)和《水利水电基本建设工程单元工程质量等级评定标准（七）——碾压式土石坝和浆砌石坝》(SL 38—92)、《堤防工程施工质量评定与验收规程（试行）》(SL 239—1999)。
为做好新标准的宣贯工作，帮助广大工程技术人员学习领会和准确执行《新标准》和《水利水电工程施工质量检验与评定规程》(SL-176-2007)编写了《水利水电工程施工质量评定表及填表说明》。
全部表格共分三部分，总计454个表格。
第一部分为质量评定通用表格，计10个表格。
第二部分为质量评定专用表格，计437个表格。
其中：土石方工程50个表，混凝土工程60个表格，地基处理与基础工程52个表格，堤防工程59个表格，水工金属结构安装工程50个表格，水轮发电机组安装工程122个表格，水力机械辅助设备系统安装工程44个表格，并逐个编写了填表说明。
第三部分为质量评定备查资料表，计7个表格。
其中，堤防工程中浆砌石护坡、混凝土预制块护坡、现浇混凝土护坡、模袋混凝土护坡、灌砌石护坡单元工程由不划分工序单元工程变为划分工序单元工程，工序表相应增加21个。
