第二章 建筑结构的基本构件、结构单元和结构体系
- 格式:ppt
- 大小:15.06 MB
- 文档页数:100
第二章框架结构体系第二章框架结构体系2-1框架结构的特点和优点2-2框架的类型2-3框架的布置、柱网尺寸、及构件截面尺寸2-4框架结构的运用与建筑艺术技巧的配合2-5框架结构的受力特点与适用层数和高宽比2-6一种类似的框架结构2.1 框架结构体系的特点和优点1 框架结构体系的概念框架结构:混合结构强度低,楼层较高时用料多、自重大,建筑有效面积随着楼层增加大大减少。
本章讲述的框架结构主要是指钢筋混凝土框架结构,较之砖砌体结构,钢筋混凝土框架结构自重小、强度高,可以用于更多楼层的承重结构体系一般用于不多于15层(不超过50米高度)的多层和高层房屋。
2.1 框架结构体系的特点和优点1.钢筋混凝土框架的梁柱节点多为刚节点,建筑物整体性好2.因为刚节点的存在,梁跨中弯矩降低,从而可以跨越更大的跨度,空间布置更为灵活3.在建筑上能够提供较大的空间,平面布置灵活,适用性强4.抗侧刚度小、水平位移大,结构柔度较大1.按框架构件组成划分(1)梁板式结构(多层和高层)(2)无梁式结构(仓库、冷藏库)2.按框架的施工方法划分(1)现浇整体式框架:工地现浇优点:结构整体性及抗震性能好,节省钢材;缺点:现场工作量大,模板消耗多,施工周期较长。
(2)装配式框架优点:构件可以在工厂预制,质量容易保证,施工现场的工作量较少,比现浇框架节省模板并能缩短工期;缺点:增加了框架的节点连接,用钢量大整体性较差。
(3)装配整体式框架其梁板柱可以在工厂预制,在施工现场将构件吊装就位,再用现浇混凝土将框架连接成整体,因而这种框架兼备了前两种框架的优点。
(4)半现浇框架梁、柱为现浇,板为预制,成本低,但整体性和抗震性差,应用较少装配式混凝土框架预制长柱预制主梁预制槽形板预制卡板装配整体式混凝土框架预制短柱迭合梁装配整体式混凝土框架预制长柱3.按承重结构划分(1)全框架(2)内框架:降低房屋造价缺点:钢筋混凝土和砖墙刚度不协调,房屋整体性和总体刚度差,抗震性能差4.装配(整体)式框架的构件划分•(1)短柱单梁式:制作、运输、安装方便,但接头多,施工复杂•(2)长柱单梁式:减少柱子接头,增加了结构的整体性;但柱子长,运输困难,吊装内力大,长度不宜超过16米•(3)组合单元式:接头少,增加了结构的整体性;构件制作复杂,运输困难,起重吨位大2-2框架的类型5.装配(整体)式框架的接头型式1.梁与柱的接头•暗牛腿刚接方式•明牛腿刚接方式2.柱与柱的接头方式--焊接连接3.梁与板的接头方式--迭合梁式根据承重框架布置方向的不同,分为以下三种布置方案:1、主要承重框架横向布置横向的梁为主梁,纵向的梁为连系梁。

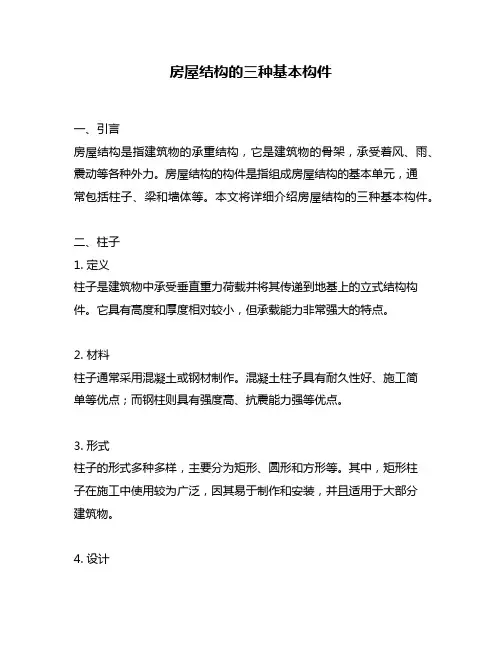

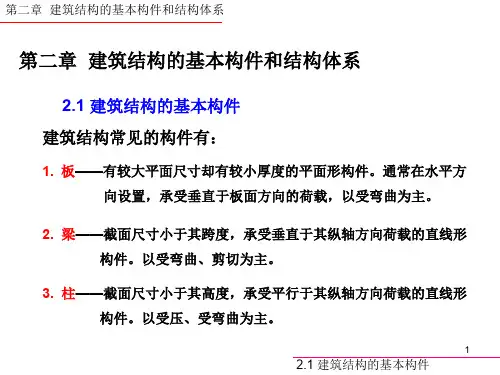

房屋结构的三种基本构件一、引言房屋结构是指建筑物的承重结构,它是建筑物的骨架,承受着风、雨、震动等各种外力。
房屋结构的构件是指组成房屋结构的基本单元,通常包括柱子、梁和墙体等。
本文将详细介绍房屋结构的三种基本构件。
二、柱子1. 定义柱子是建筑物中承受垂直重力荷载并将其传递到地基上的立式结构构件。
它具有高度和厚度相对较小,但承载能力非常强大的特点。
2. 材料柱子通常采用混凝土或钢材制作。
混凝土柱子具有耐久性好、施工简单等优点;而钢柱则具有强度高、抗震能力强等优点。
3. 形式柱子的形式多种多样,主要分为矩形、圆形和方形等。
其中,矩形柱子在施工中使用较为广泛,因其易于制作和安装,并且适用于大部分建筑物。
4. 设计在设计柱子时需要考虑多个因素,如荷载、柱子的高度和直径、地基的承载能力等。
同时,还需要注意柱子的布置方式,以保证房屋结构的整体稳定性。
三、梁1. 定义梁是建筑物中承受水平荷载并将其传递到柱子上的横向结构构件。
它具有跨度大、强度高等特点。
2. 材料梁通常采用混凝土或钢材制作。
混凝土梁具有耐久性好、施工简单等优点;而钢梁则具有强度高、抗震能力强等优点。
3. 形式梁的形式也多种多样,主要分为简支梁和连续梁两种。
其中,简支梁适用于跨度较小的建筑物;而连续梁则适用于跨度较大的建筑物。
4. 设计在设计梁时需要考虑多个因素,如荷载、跨度、截面形状等。
同时,还需要注意各个构件之间的协调配合,以保证房屋结构的整体稳定性。
四、墙体1. 定义墙体是建筑物中承受垂直和水平荷载的立式结构构件。
它具有承重能力强、稳定性好等特点。
2. 材料墙体通常采用砖、混凝土或钢筋混凝土等材料制作。
其中,砖墙具有施工简单、成本低等优点;而混凝土墙和钢筋混凝土墙则具有强度高、抗震能力强等优点。
3. 形式墙体的形式也多种多样,主要分为承重墙和非承重墙两种。
其中,承重墙适用于需要承受垂直荷载的建筑物;而非承重墙则适用于仅需起隔断作用的建筑物。
