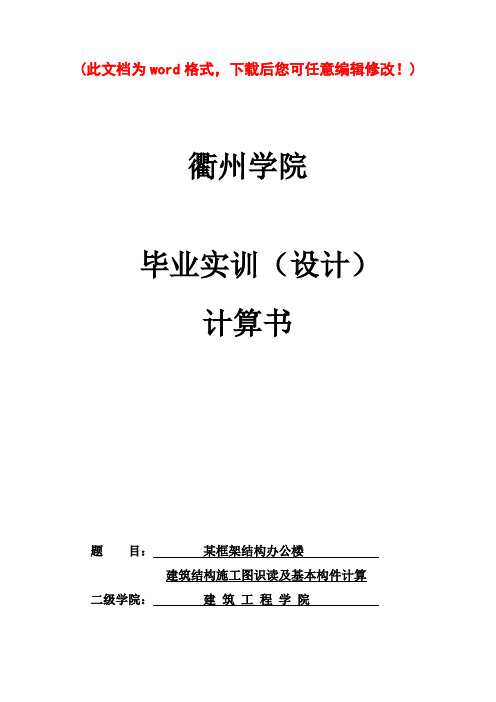

(此文档为word格式，下载后您可任意编辑修改！)衢州学院毕业实训（设计）计算书题目：某框架结构办公楼建筑结构施工图识读及基本构件计算二级学院：建筑工程学院2013年01月10日2013 届建筑工程技术专业毕业设计某框架结构办公楼设计和计算任务书衢州学院建筑工程学院二〇一二年十月某框架结构办公楼设计和计算任务书一．目的要求要求掌握读图识图的基本原理、方法与步骤。
主要目的是使学生全面巩固、掌握读图和识图的能力，不仅能读懂看懂，而且更能用已掌握的知识去解释、分析实际工程图纸，发挥出学生的主动积极性，培养学生的创新思维能力。
通过一个实例工程的结构设计训练，要求学生初步掌握结构设计训练的一般原则、步骤和方法，能综合运用已学过的知识，培养综合分析问题、解决问题的能力，以及相应的设计训练技巧，同时还将培养设计训练工作中实事求是、严谨、准确的科学态度和工作作风。
初步掌握多层建筑的结构选型、结构布置、结构设计及结构施工绘图的全过程，从而使学生学会具有一定的建筑结构的设计能力。
二．设计和计算的内容1.概况本工程为某中等专业学校迁建工程之一的行政楼，建筑层数为四层，框架结构，整体现浇。
总占地面积738.3m，总建筑面积2941.2 m2。
建筑高度：17.55m，局部楼梯间高20.55m。
建筑耐久年限为50年。
工程耐火等级为二级。
工程屋面防水等级：为Ⅱ级,砼雨蓬为Ⅲ级。
工程设计标高室内±0.000相当于黄海高程79.45m,室内外高差0.45m。
建筑结构的安全等级为二级，地基基础设计等级为丙级。
设计使用年限为50年，耐火等级为三级。
依据的岩土工程勘察报告，场地较为平整，自上而下，土层岩性依次为耕植土、粉质粘土、卵石、基岩。
建筑场地等级为二级，基础持力层下无软弱夹层存在，场地稳定性较好。
岩土工程勘察报告建议以卵石层位基础持力层。
场地地下水类型简单，为第四系空隙性潜水。
受大气降水及侧向渗流补给。
地下水水位埋深在3.0～3.70米之间。
建筑部分1.建筑设计1.1.总平面设计本工程总建筑面积50002m，层数为8层，底层层高3m,余层层高3m。
本建筑位于城市主干道南侧，交通便利。
绿化可遮阳挡风防尘防燥，改善环境等，考虑到场地面积较大，故可设大面积绿地，花坛等，在建筑物两向可布置一些高大乔木或攀缘植物，以改善日晒环境，并可遮阳挡风防尘防燥，改善环境等。
1.2.平面设计本建筑布局应紧凑，平面组合符合柱网规格要求，符合建筑模数以及梁的经济跨度的要求。
1.3.立面设计建筑体型和立面设计是整个建筑设计的重要组成部分，着重研究建筑物的体量大小、体型组合、里面及细部处理等。
本建筑立面简洁大方，给人以庄严、挺拔、明朗、轻快、朴素、大方、亲切的印象。
1.4.剖面设计剖面设计中房间的形状除应满足使用要求以外，还应考虑结构类型、材料及施工的影响，长方形的剖面形状规整、简洁、有利于梁板式结构布置，同时施工也比较简单。
即使有特殊要求的房间，在能满足使用要求的前提下，也宜优先考虑采用矩形剖面。
1.5. 设计资料1.5.1. 工程名称明珠花园8层框架住宅楼毕业设计 1.5.2. 设计数据某房地产开发一栋8层住宅楼，总建筑面积约25000m ，楼层层高3.0m 。
结构形式：钢筋混凝土框架结构，基础采用钢筋混凝土独立基础。
风向：地区主导风为西北风。
风荷载：基本风压0.45a KP ，基本雪压0.35a KP 。
地基承载力：从上至下，填土层：厚度0.8m ，重度16/KN m γ=，地其承载力90ak a f kp =；粉质粘土层：厚度0.8m ，重度19/KN m γ=，地基承载力140ak a f kp =； 粉土层：厚度0.7m ，重度18/KN m γ=，地基承载力130ak a f kp =； 中沙层：厚度0.5m ，重度17/KN m γ=，地基承载力150ak a f kp =； 精密卵石层：厚度3.1m ，重度20/KN m γ=，地基承载力300ak a f kp =. 地下水位标高-4.0m 。
第一部分结构设计第一章工程设计原始资料建筑设计图纸：从建施1至建施111.规模：本工程为某办公楼，建筑设计工作已完成。
地上总建筑面积6118.5m2。
总楼层为地上7层。
各层的层高及各层的建筑面积、门窗标高详见建筑施工图。
2.防火要求：建筑物属二级防火标准。
3.结构形式：钢筋混凝土框架结构。
填充墙材料任选以下一组。
A1—黏土多孔砖； A2—页岩多孔砖； A3—砖渣砖； A4混凝土多孔砖4.气象、水文、地质资料：详1）主导风向：夏季东南风、冬秋季西北风。
地面粗糙度类别为C类，基本风压值W见表一。
2）建筑物地处某市中心，不考虑雪荷载和积灰荷载作用。
3）自然地面-20m 以下可见地下水。
4）地质资料：地质持力层为粘土，孔隙比为e=0.8，液性指数I1=0.90，场地覆盖层为1.0M，场地土壤属Ⅱ类场地土。
地基承载力详表一。
5）抗震设防：此建筑物为丙类建筑物，地震分组第一组，其抗震设防烈度及设计基本地震加速度见表1.16）建筑设计图纸附后。
要求在已完成的建筑设计基础上进行结构设计、施工设计，以上任选条件每个同学不重复。
表1.1第二章结构选型和结构布置第一节结构选型一、结构体系选型（一）结构体系和结构形式的分析比较建筑结构的分类方法很多，按结构所用材料分类时可分为砌体结构（包括石和砌块砌体）、混凝土结构（包括混凝土、钢筋混凝土和预应力混凝土结构）、钢结构及木结构等。
各类结构都有其一定的适用范围，应根据其材料性能、结构形式、受力特点和建筑使用要求及施条件等因素合理选择。
一般来说，无筋砌体结构主要用于建造多层住宅、办公楼、教学楼以及小型单层工业厂房等；钢结构多用于建造超高层建筑以及有重型吊车、跨度大于36米或有特殊要求的工业厂房；其它情况均可采用钢筋混凝土结构。
该设计是多层建筑结构设计，因此宜采用钢筋混凝土结构。
（二）多层建筑的结构体系及选择1．框架结构体系框架结构的优点是建筑平面布置灵活，可以提供较大的建筑空间，也可以构成丰富多变的立面造型。
第一章建筑设计说明 (1)1.1 工程概况 (1)1.2建筑功能设计 (1)1.3建筑立面设计 (2)1.4建筑物构造做法 (2)第二章结构设计计算 (10)2.1 结构方案选择 (10)2.1.1 结构选型 (10)2.1.2 结构布置 (12)2.1.3 主要构件截面尺寸的确定 (14)2.2材料的选择 (15)2.2.1混凝土 (15)2.2.2钢筋及保护层 (15)2.2.3.围护结构墙体 (15)2.3 重力荷载计算 (15)2.3.1局部七层屋顶恒荷载 (15)2.3.2六层恒荷载 (17)2.3.3五层横荷载 (22)2.3.4三四层横荷载 (26)2.3.5一层和二层横荷载 (30)2.4 横向水平地震作用计算及弹性变形验算 (34)2.4.1计算简图及重力荷载代表值的计算 (34)2.4.2框架刚度的计算 (37)2.4.3框架自振周期计算 (38)2.4.4多遇水平地震作用标准值和位移计算（采用底部剪力法） (42)2.4.5抗震变形验算（层间抗震位移验算） (42)2.5 横向水平地震作用下的框架内力计算（14轴框架） (42)2.5.1框架柱剪力和柱端弯矩标准值计算（见表2-8） (42)2.5.2框架梁端弯矩、剪力、柱轴力计算（见表2-9） (44)3.柱轴力见下图2-11 (46)2.5.3 框架内力图 (48)2.6 竖向荷载作用下框架内力计算——采用弯矩二次分配法 (50)2.6.1无地震作用时 (50)2.6.2 有震作用下重力荷载代表值作用计算见简图2-27 (74)2.7 横向框架内力组合 (92)2.7.1梁端截面弯矩计算 (92)2.7.2 梁弯矩内力组合 (92)2.7.3 梁端剪力组合 (93)2.7.4 柱弯矩与柱轴力组合 (93)2.7.5 柱剪力组合 (117)2.8 框架梁、柱和节点的抗震设计 (117)2.8.1一般的设计原则 (117)2.8.2横向框架梁设计 (117)第三章深基施工组织设计 (151)3.1工程概况 (151)3.1.1施工条件 (151)3.2施工方案选择 (152)3.2.1施工程序和施工顺序 (152)3.2.2施工段划分和施工流向 (152)3.2.3 垂直运输机械 (155)3.2.4 确定施工方法 (155)3.3施工进度计划 (200)3.3.1编制原则 (200)3.3.2编制依据 (200)3.3.3编制步骤和方法 (200)3.4主要资源供应计划 (201)3.4.1劳动力供应计划见表3-2 (201)3.4.2机械设备供应计划见表3-3 (202)3.5施工现场平面图设计 (203)3.5.1深基础工程施工平面图设计内容 (203)3.5.2 施工平面图设计原则 (203)3.5.3施工平面图设计说明 (203)3.6 技术组织措施 (204)3.6.1季节施工措施（雨季施工措施） (204)3.6.2质量保证措施 (205)3.6.3 安全保证措施 (206)3.6.4环境保护措施 (210)3.6.5文明施工措施 (212)第四章工程造价计算 (214)4.1工程量计算 (214)4.1.1建筑面积 (214)4.1.2土方及基础工程计算 (214)4.1.3主体钢筋工程计算 (215)4.1.4地下室门窗工程 (219)4.1.6地下室地面工程 (221)4.1.6地下防水工程 (222)4.1.7地下内外装饰工程 (223)4.1.8土建工程施工措施项目 (223)4.1.9装饰装修工程施工措施项目 (224)4.2施工图预算 (224)4.3工程量清单计价 (246)致谢 (270)参考文献 (271)第一章建筑设计说明1.1 工程概况1.工程名称:天津市南开区教育中心综合楼2.建设地点: 该工程所处位置位于南开区东南靠近友谊路北靠大沽路，占地面积3871.72平方米，建筑物西侧为菜市场，东侧为北京现代汽车公司，距周围最近建筑距离均大于6m，四周设有便于车辆行驶的环形车道，满足现场施工运输的规定。
某办公楼框架结构毕业设计计算书目录第一章设计说明1.1 建筑设计说明 (4)1.2 结构设计说明 (5)第二章结构平面布置2.1 柱网布置 (5)2.2 框架结构承重方案选择 (6)2.3 框架梁、柱截面尺寸确定 (6)第三章荷载标准值计算3.1 恒载标准值计算 (11)3.2 活载标准值计算 (16)3.3 计算竖向荷载作用下框架受荷总图 (16)3.4 风荷载计算 (22)3.5 地震荷载作用下的内力和位移计算 (26)3.6 横向框架的水平地震作用和侧移计算 (29)第四章内力计算4.1 恒载内力计算 (35)4.2 活载内力计算 (43)4.3 重力荷载内力计算 (49)4.4 风荷载标准值作用下内力计算（D值法） (55)4.5 水平地震作用下的内力计算（D值法） (62)第五章内力组合5.1 内力组合一般规定 (69)5.2 框架梁内力组合 (70)5.3 框架柱内力组合 (74)第六章框架梁、柱截面设计6.1 框架梁截面设计 (77)6.2 框架柱截面设计 (82)第七章基础设计7.1 工程概况 (91)7.2 框架柱传来荷载确定 (91)7.3 柱下独立基础设计 (92)7.4 抗冲切验算 (96)7.5 柱下独立基础的局部受压验算 (97)7.6 基础配筋验算 (97)前言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。
本组毕业设计题目为《某办公楼框架结构设计》。
在毕设前期，我温习了《结构力学》、《钢筋混凝土》、《建筑结构抗震设计》等知识，并借阅了《抗震规范》、《混凝土规范》、《荷载规范》等规范。
在毕设中期，我们通过所学的基本理论、专业知识和基本技能进行建筑、结构设计。
特别是在SARS肆掠期间，本组在校成员齐心协力、分工合作，发挥了大家的团队精神。
在毕设后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。
结构施工图识读一、结构施工图概念及其用途：结构施工图是根据房屋建筑中的承重构件进行结构设计后绘制成的图样。
结构设计时根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等，并将设计结果绘成图样，以指导施工，这种图样有时简称为“结施”。
结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也用于计算工程量、编制预算和施工进度计划的依据。
二、结构施工图的组成：（一）结构设计说明抗震设计与防火要求,地基与基础，地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。
(二)结构平面图1．基础平面图2．楼层结构平面布置图3．屋面结构平面布置图（三）构件详图1．梁、板、柱及基础结构详图2．楼梯结构详图3．屋架结构详图4．其他详图如支撑详图等结构施工图中，基本构件如板、梁、柱等，为了图样表达简明扼要，便于清楚区分构件,便于施工,制表、查阅,有必要以代号或符号去表示各类构件，目前国家《建筑结构制图标准》给出的常用构件代号,均以构件名称的汉语拼音的第一个字母来表示的.结构施工图识读方法：1．从上往下，从左往右的看图顺序是施工图识读的一般顺序。
比较符合看图的习惯,同时也是施工图绘制的先后顺序.2．由前往后看，根据房屋的施工先后顺序，从基础、墙柱、楼面到屋面依次看，此顺序基本也是结构施工图编排的先后顺序。
3．看图时要注意从粗到细,从大到小。
先粗看一遍，了解工程的概况、结构方案等.然后看总说明及每一张图纸，熟悉结构平面布置，检查构件布置是否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确.最后根据结构平面布置图，详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。
4．纸中的文字说明是施工图的重要组成部分,应认真仔细逐条阅读，并与图样对照看，便于完整理解图纸.5．结施应与建施结合起来看图。
1 引言毕业设计这不仅是对大学四年所学知识的总结，也是对我们能力的一次考验. 通过这次毕业设计，我能够了解整个设计的过程并对国家的规范能够有一个充分的了解。
这对我们以后的工作有很大的帮助。
我这次的课题为江苏杰盛手套有限公司办公楼设计,在何春林老师的指导下，进行了本次毕业设计。
本次毕业设计的主要目的是加深对理论和概念的理解，独立系统的完成一项工程设计，熟悉工程设计的一般步骤，熟悉相关设计规范、手册、标准图集以及工程实践中常用的方法。
本次毕业设计分建筑设计和结构设计两部分，建筑设计包括建筑总平面图、建筑平面图、剖面图、立面图及建筑构造详图；结构设计包括上部结构设计、基础设计以及楼梯、楼板设计。
本次设计采用结构软件PKPM进行复核，图纸全部用计算机绘制，说明书全部用计算机打印。
本设计说明书主要包括中英文摘要、设计任务书、建筑设计（包括总平面图、平面图、立面图、剖面图等）、框架结构设计、基础设计以及其它附属构件设计，基本上是一个比较全面的设计。
在设计中运用了Auto-CAD、PKPM等一系列计算机辅助设计软件，对自己的计算机知识和软件运用能力有了一定的加强。
本设计从建筑到结构是一个较为完整的设计过程，通过毕业设计复习和巩固了以前所学知识，把主要课程联系成一个完整的体系，并运用于设计中；本次毕业设计培养了我进行独立设计的基本能力，为毕业后的工作打下了坚实的基础。
在设计中，一方面要把所学的知识运用到设计、施工中去，熟悉国家有关规范、条例和规程并知道如何去查找规范里的相关条文；另一方面，由于现代化建筑一般都具有密度大，高度高，功能多，设备复杂，装修豪华，防火要求和管理自动化水平高，需要各工种交叉配合。
因此，通过这次毕业设计，扩大学生非本专业知识面也是十分重要的。
由于毕业设计时间仓促，工作量较大，加之设计经验有限，不妥之处在所难免，敬请各位评审老师批评指正。
2 建筑设计说明2.1 工程设计概况拟建的江苏杰盛手套有限公司为永久性建筑，位置处于淮安市经济开发区。

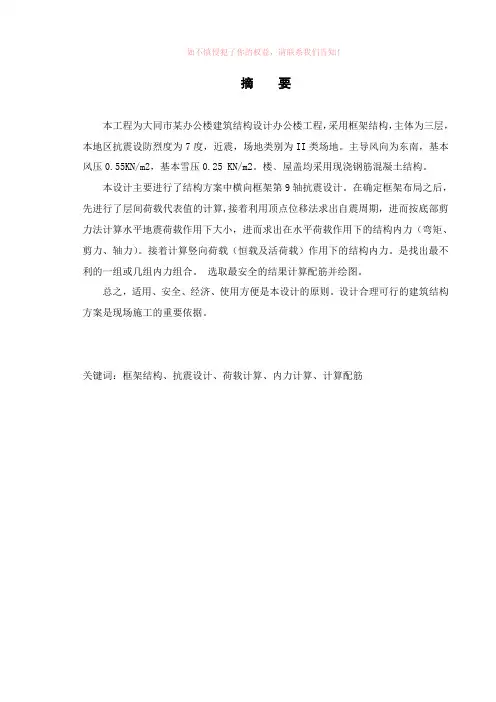

摘要本工程为大同市某办公楼建筑结构设计办公楼工程，采用框架结构，主体为三层，本地区抗震设防烈度为7度，近震，场地类别为II类场地。
主导风向为东南，基本风压0.55KN/m2，基本雪压0.25 KN/m2。
楼﹑屋盖均采用现浇钢筋混凝土结构。
本设计主要进行了结构方案中横向框架第9轴抗震设计。
在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。
接着计算竖向荷载（恒载及活荷载）作用下的结构内力。
是找出最不利的一组或几组内力组合。
选取最安全的结果计算配筋并绘图。
总之，适用、安全、经济、使用方便是本设计的原则。
设计合理可行的建筑结构方案是现场施工的重要依据。
关键词：框架结构、抗震设计、荷载计算、内力计算、计算配筋AbstractThe Datong City in an office building in building structure design of office building, a framework structure, the main body of three layer, local seismic fortification intensity is 7 degrees, near the earthquake site classification as class II venues. The dominant wind direction to the southeast, the basic pressure 0.55KN/m2, basic snow pressure 0.25 KN/m2. Floor and roof of cast-in-place reinforced concrete structure.This design mainly carries on the structure plan in the horizontal frame ninth axis seismic design. After determining the frame layout of the first layer between the representative value of the load calculation, and then demand the use of vertex dis- placement from the earthquake cycle, then according to the bottom shear method to calculate the horizontal seismic load under size, then calculated under the action of horizontal load structure internal force (bending moment, shearing force and axial force). Then the internal force of the structure under the vertical load (constant load and live load) is calculated.. Is to find the most unfavorable combination of a group or a few groups of internal forces. Select the most secure results for calculation of reinforcement and drawing..In short, the application, safety, economy, ease of use is the principle of this design. The reasonable and feasible construction scheme is the important basis for field construction..Keywords: frame structure,/eismic design、oad calculation、 internal force calculation、calculation and reinforcement.目录1 建筑设计 (1)1.1工程概况 (1)1.2柱网尺寸 (2)1.3平面布置 (2)1.4功能分区 (2)1.5剖面设计 (2)1.6工程做法 (2)2 结构布置及计算简图 (4)2.1结构布置及梁,柱截面尺寸的初选 (4)2.1.1梁柱截面尺寸初选 (4)2.1.2 结构布置 (6)2.2框架结构的计算简图 (7)3 重力荷载代表值的计算 (8)3.1荷载计算 (8)3.1.1屋面及楼面恒荷载计算 (8)3.1.2屋面及楼面活荷载计算 (9)3.1.3梁，柱，墙，重力荷载的计算 (10)4 板的配筋计算 (11)4.1屋面板的配筋 (11)4.1.1双向板部分的屋面板 (11)4.1.2单向板部分的屋面板 (13)4.2楼面板计算 (14)4.2.1双向板部分楼面板计算 (14)4.2.2单向板部分楼面板计算 (15)5 框架侧移刚度的计算 (17)5.1框架梁柱的线刚度计算 (17)5.1.1计算模型 (17)5.1.2梁柱线刚度计算 (17)5.1.3梁柱的线平均刚度 (18)6 横向水平荷载的作用下框架侧移和内力计算 (21)6.1横向风荷载作用下框架结构内力和侧移的计算 (21)6.1.1风荷载标准值 (21)6.1.2风荷载作用下的水平位移验算 (21)6.1.3风荷载作用下的框架结构的内力计算 (22)6.2水平地震力作用下各层的总重力荷载代表值计算 (24)6.2.1框架的的抗震等级 (24)6.2.2场地和特征周期值 (24)6.2.3重力代表值 (24)6.3水平地震作用下框架内力合侧移的计算 (26)6.3.1横向自振周期 (26)6.3.2水平地震作用下框架内力计算 (28)7 竖向荷载作用下内力计算 (32)7.1框架结构的荷载计算 (32)7.1.1板传荷载计算 (32)7.1.2 A轴柱纵向集中荷载计算： (34)7.1.3 B柱纵向集中力计算： (35)7.1.4框架柱自重： (35)7.2恒荷载作用下框架的内力 (35)7.2.1恒荷载作用下框架矩计算 (35)7.2.2根据梁柱相对线刚度算出各节点的弯矩分配系数ij (36)7.2.3恒荷载作用下的弯矩计算根据简图 (37)7.2.4恒荷载作用下的边跨框架的轴力计算，包括连梁传来的荷载及柱自重 (37)7.2.5弯矩分配及传递 (38)7.3活荷载作用下框架的内力 (42)7.3.1活荷载作用下框架的内力 (42)7.3.2活荷载作用下框架内力计算 (43)8 框架结构的内力组合 (48)8.1框架结构梁内力组合 (48)8.1.1框架结构梁内力组合 (48)8.1.2梁端截面组合的剪力设计值调整 (53)8.2框架结构柱的内力组合 (55)8.2.1框架结构住的内力组合 (55)8.2.2柱段弯矩设计值调整 (61)8.2.3柱端剪力设计值调整 (62)9 框架柱正、斜截面配筋计算 (64)9.1框架柱的截面设计： (64)9.1.1 轴压比验算（A）： (64)9.1.2截面尺寸复核 (64)9.1.3框架柱正截面承载力计算 (64)9.1.4柱的斜截面承载力计算 (65)9.2框架梁正，斜截面配筋计算 (66)9.2.1框架梁正截面配筋计算 (66)9.2.2框架梁斜截面配筋计算 (69)10 楼梯计算 (71)10.1梯段板设计 (71)10.2平台板设计 (71)11.3平台梁设计 (72)11 基础配筋计算 (74)11.1基础配筋计算 (74)11.1.1基础类型 (74)11.1.2确定截面尺寸 (74)11.1.3验算基础尺寸 (74)11.1.4基础受冲切承载力验算 (75)11.1.5基础底板配筋计算 (75)参考文献 (76)致谢 (77)1 建筑设计1.1工程概况1.建筑名称本设计为大同市区某办公楼建筑,用于公司员工办公，2.建筑规模每层建筑面积1058平方米建筑总面积约3176平方米。
某办公楼建筑、结构设计说明书某办公楼建筑、结构设计说明书1.设计基本资料1.l 初步设计资料1.1.1⼯程名称某单位办公楼。
1.1.2⼯程概况建筑⾯积5322.24㎡，建筑总⾼为23.2m,主体⼤楼为六层，室内外⾼差为0.45m.1.1.3温度冬季取暖室外计算温度-8℃，夏季通风室外计算温度32℃，最热⽉平均⽓温28℃，最冷⽉平均⽓温-0.8℃。
1.1.4相对风向全年主导风向为东北风，夏季主导风向为南风，当地基本风压是0.4KPa，地⾯粗糙度为B类。
1.1.5年降⾬量年降⾬量为631mm。
1.1.6建筑标准建筑等级II级；防⽕等级II级。
1.1.7⽔⽂资料⼟壤最⼤冻结深度为30cm，最⼤积雪厚度25cm，基本雪压0.35KPa。
常年地下⽔位为-2.0m，⽔质对混凝⼟⽆侵蚀作⽤。
1.1.8地质条件该建筑场地地基⼟层主要有粉⼟、粉质粘⼟、细砂等，详见附录。
场地类别为II类，可不考虑地震液化影响。
1.1.9材料使⽤①混凝⼟：梁柱板均使⽤C30混凝⼟。
②钢筋：纵向受⼒钢筋采⽤热轧钢筋HRB335,其余采⽤热轧钢筋HPB300。
③墙体：a. 外纵墙采⽤240厚灰砂砖（18KN/m3），⼀侧墙体为⽔刷⽯墙⾯（0.5KN/㎡）,⼀侧为20㎜厚抹灰（17KN/㎡）。
b. 内隔墙采⽤200厚蒸压粉煤灰加⽓砼砌块（5.5KN/m3）,两侧均为20mm厚抹灰。
c. 卫⽣间隔墙采⽤200厚蒸压粉煤灰加⽓砼砌块（5.5KN/m3），两侧贴瓷砖（0.5KN/㎡）。
d.⼥⼉墙采⽤240厚加⽓砼砌块（5.5KN/m3）两侧均为200厚抹灰，墙⾼900mm。
④窗：均为钢框玻璃窗（0.45KN/m2）⑤门：除⼤门和接待室为玻璃门（0.45KN/m2），办公室均为铝塑门(10.2KN/m2).1.2 结构选型1.2.1结构体系选型采⽤钢筋混凝⼟现浇框架结构体系。
1.2.2屋⾯结构采⽤现浇混凝⼟肋型屋盖，刚柔性结合的屋⾯，屋⾯板厚100mm。

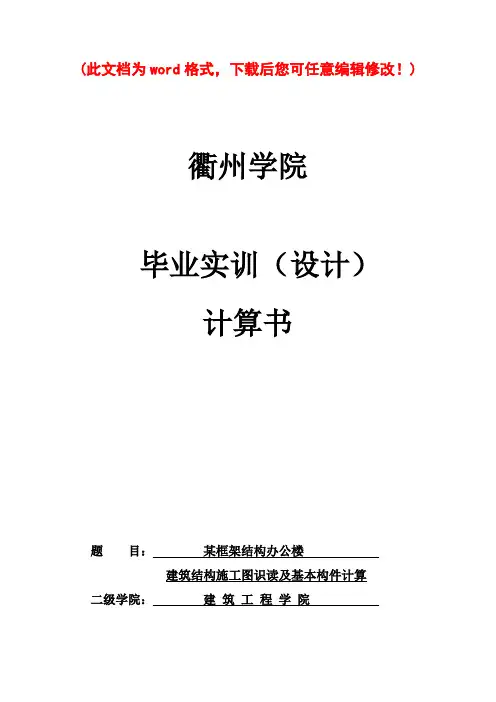

学院毕业实训（设计）计算书题目：某框架结构办公楼建筑结构施工图识读及基本构件计算二级学院：建筑工程学院2013年01月10日2013 届建筑工程技术专业毕业设计某框架结构办公楼设计和计算任务书学院建筑工程学院二〇一二年十月某框架结构办公楼设计和计算任务书一．目的要求要求掌握读图识图的基本原理、方法与步骤。
主要目的是使学生全面巩固、掌握读图和识图的能力，不仅能读懂看懂，而且更能用已掌握的知识去解释、分析实际工程图纸，发挥出学生的主动积极性，培养学生的创新思维能力。
通过一个实例工程的结构设计训练，要求学生初步掌握结构设计训练的一般原则、步骤和方法，能综合运用已学过的知识，培养综合分析问题、解决问题的能力，以及相应的设计训练技巧，同时还将培养设计训练工作中实事、严谨、准确的科学态度和工作作风。
初步掌握多层建筑的结构选型、结构布置、结构设计及结构施工绘图的全过程，从而使学生学会具有一定的建筑结构的设计能力。
二．设计和计算的容1.概况本工程为某中等专业学校迁建工程之一的行政楼，建筑层数为四层，框架结构，整体现浇。
总占地面积738.3m ，总建筑面积2941.2 m 2。
建筑高度：17.55m ，局部楼梯间高20.55m 。
建筑耐久年限为50年。
工程耐火等级为二级。
工程屋面防水等级：为Ⅱ级,砼雨蓬为Ⅲ级。
工程设计标高室±0.000相当于黄海高程79.45m,室外高差0.45m 。
建筑结构的安全等级为二级，地基基础设计等级为丙级。
设计使用年限为 50年，耐火等级为三级。
依据的岩土工程勘察报告，场地较为平整，自上而下，土层岩性依次为耕植土、粉质粘土、卵石、基岩。
建筑场地等级为二级，基础持力层下无软弱夹层存在，场地稳定性较好。
岩土工程勘察报告建议以卵石层位基础持力层。
场地地下水类型简单，为第四系空隙性潜水。
受大气降水及侧向渗流补给。
地下水水位埋深在3.0～3.70米之间。
本场地地下水对建筑材料无腐蚀性。
三．结构说明工程设计墙、梁、板砼等级为C25，柱砼等级为C30，基础砼等级为C15，钢筋选用一级钢HPB300，二级钢筋HRB335。
受力钢筋混凝土保护层厚度为：板15mm ，梁25mm ，基础梁40mm ，柱30mm ，屋面板：外侧20mm ，侧15mm 。
箍筋必须为封闭式，非焊接箍筋的末端应做成135°弯钩，弯钩端头平直段长度不应小于5d 。
砌体工程：本工程±0.000以下墙体采用水泥实心砖，砖强度等级不小于Mu15.0，水泥砂浆强度等级M10。
本工程±0.000以上墙体外墙采用KP1多孔，砖强度等级Mu10.0，用M7.5混合砂浆砌筑。
墙采轻质墙体材料，要求容重不大于3/9m kN , 轻质隔墙做法及构造要求参照省建筑标准图集《MS 型煤渣混凝土空心砖结构构造》（2005浙G31）或行业及厂家相关标准。
四．设计依据《建筑结构可靠度设计统一标准》 (GB50068-2001)《建筑结构制图标准》 （GB/T50105-2001）《建筑结构荷载规》 (GB50009-2006)《混凝土结构设计规》 (GB50010-2002)《建筑地基基础设计规》 (GB50007－2002)《建筑地基基础设计规》（省标准）(DB 33/1001-2003)《砌体结构设计规》 (GB50003-2001)《MS 型煤渣混凝土空心砖结构构造》（2005浙G31）五．设计条件（1） 基本雪压: 20/5.0m kN S =；（2） 抗震设防烈度小于6度，抗震不设防；（3） 基本风压: 20/35.0m kN w =；（4） 地面粗糙度: C 类；（5） 卵石层地基承载力特征值2380/a f kN m =，卵石层埋深 -2米 ~ -5米；（6） 混凝土强度结构环境类别：地下部分二a 类，地上部分一类。
目录工程概况 (5)一、设计资料 (5)二、构造做法 (5)三、楼面活荷载 (6)第一章二层楼面板计算 (7)一.楼面板计算 (7)第一类板（单向板） (7)第二类板（双向板） (10)第三类板（双向板） (13)第四类板（双向板） (15)第五类板（双向板） (17)第六类板（双向板） (19)第七类板（双向板） (21)第八类板（双向板-雨蓬） (24)第二章二层楼面梁计算 (26)1、2L—1—1梁 (26)2、2L—1—1（1）雨篷梁 (27)3、2L—1/3—1（1）梁 (28)4、2L—C—1（1）梁 (29)5、2KL—A—1（8）梁 (31)6、2KL—1—1（3）梁 (35)第三章楼梯计算 (43)1、设计资料 (43)2、楼梯斜板TB (43)3、平台板TB1（中间平台板） (44)4、平台板TB2（楼层平台板） (46)5、平台梁TL-1(1) (48)6、平台梁TL-1(2) (49)7、平台梁TL-2 (50)工程概况一、设计资料本工程是市交通中等专业学校迁建工程之行政楼。
主体四层，一~四层为3.9米，总高度为17.55米，建筑面积为2941.2㎡，占地面积为738.3㎡1 建筑地点：市西区新城中心2 工程名称：行政楼3 地质资料：天然地面以下-2米 ~ -5米卵石层作为持力层,地基承载力特征值f=380kN/㎡。
场地土类别为2类。
k二、构造做法（1）本工程共四层，室外高差-0.45m,首层室地坪标高±0.000m，建筑总标高20.100ｍ。
（2）墙体：±0.000以下墙体采用水泥实心砖，±0.000以上外墙KP1型烧结多孔砖墙，墙采用轻质墙体材料。
（3）卫生间：地面低于同层楼地面30mm，向地漏找坡1%。
地面采用防滑地砖，墙面采用纯水泥浆粘贴白瓷面砖高2400。
（4）屋面做法：40厚C20细石混凝土刚性防水层；油毡一层；40厚聚苯板隔热层；3厚SBS改性沥青防水层；20厚水泥砂浆找平层；1:8膨胀矿渣混凝土2%找坡，最薄处20厚；现浇屋面结构层；20厚1：3水泥砂浆找平。
楼地面做法：10厚400×400抛光砖面层；18厚水泥砂浆找平，现浇钢筋混凝土结构层。
（5）各房间墙面做法采用混合砂浆墙面，白色乳胶漆。
（6）天棚：18厚混合砂浆底，白色乳胶漆面层。
（7）四层楼梯间设有通向屋顶的通道，屋顶要开检修孔800mm×800mm。
（8）落水管直径为100mm。
三、楼面活荷载（1）教室、办公室、会议室、上人屋面：2.0kN/m²（2）卫生间（蹲坑部分）：2.0 kN/m²（8.0 kN/m²）（3）走廊：2.5kN/m²（4）消防楼梯：3.5kN/m²第一章二层楼面板计算一.楼面板计算第一类板（单向板）板的长跨7.5m与短跨2.4m之比大于2.0，按单向板考虑，按考虑塑性力重分计算。
（1）荷载计算10mm厚400×400抛光砖面层：0.01×19.8=0.198 kN/m18mm厚1:3水泥砂浆找平层：0.018×20=0.36 kN/m100mm厚现浇钢筋混凝土板：0.10×25=2.5 kN/m18mm厚混合砂浆板底抹灰：0.018×17=0.306 kN/mg=0.198+0.36+2.5+0.306=3.364 kN/m板恒载标准值：k板活载标准值：kq=2.0 kN/m板恒载设计值：g=1.2×3.364 =4.0368kN/m板活载设计值：q=1.4×2.0=2.8 kN/m总荷载：g+q=6.840kN/m（2）计算简图计算跨度（图1）图1 板的计算跨度①边跨（一端与梁整体连接，另一端搁置在墙上）n /22400250/2120100/2l t+=--+=2205mmn /2l a<+=2155+60=2215mm 故，取l=2205mm②中跨n 2400250l l==-=2150mm取1m板宽为计算单元，计算简图如图2所示。
图2 板的计算简图（3）弯矩计算边跨与中跨计算长度相差(22052150)/2150-=2.56%<10%，可按等跨连续板计算力。
